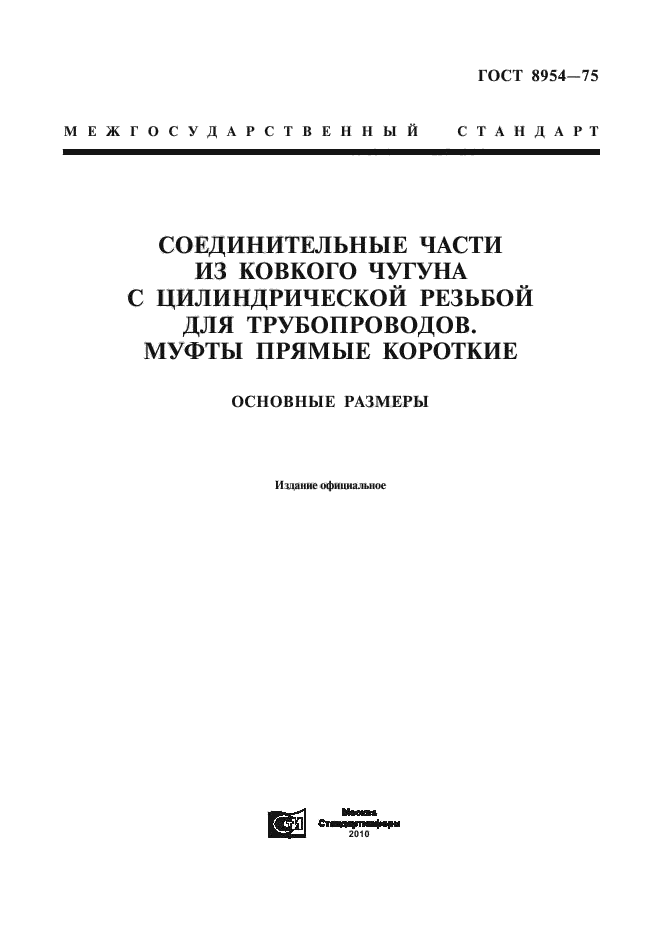

ГОСТ 8954-75

Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые короткие. Основные размеры

Заменяет

Страница 1

Страница 2

Страница 3

Страница 4

ТРУБЫ МЕТАЛЛИЧЕСКИЕ
И СОЕДИНИТЕЛЬНЫЕ ЧАСТИ
К НИМ

Часть 4

ТРУБЫ ИЗ ЧЕРНЫХ МЕТАЛЛОВ И СПЛАВОВ
ЛИТЫЕ И СОЕДИНИТЕЛЬНЫЕ ЧАСТИ К НИМ.
ОСНОВНЫЕ РАЗМЕРЫ.
МЕТОДЫ ТЕХНОЛОГИЧЕСКИХ ИСПЫТАНИЙ
ТРУБ

ГОСТ
8954-75*

Москва

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

01.01.77

Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

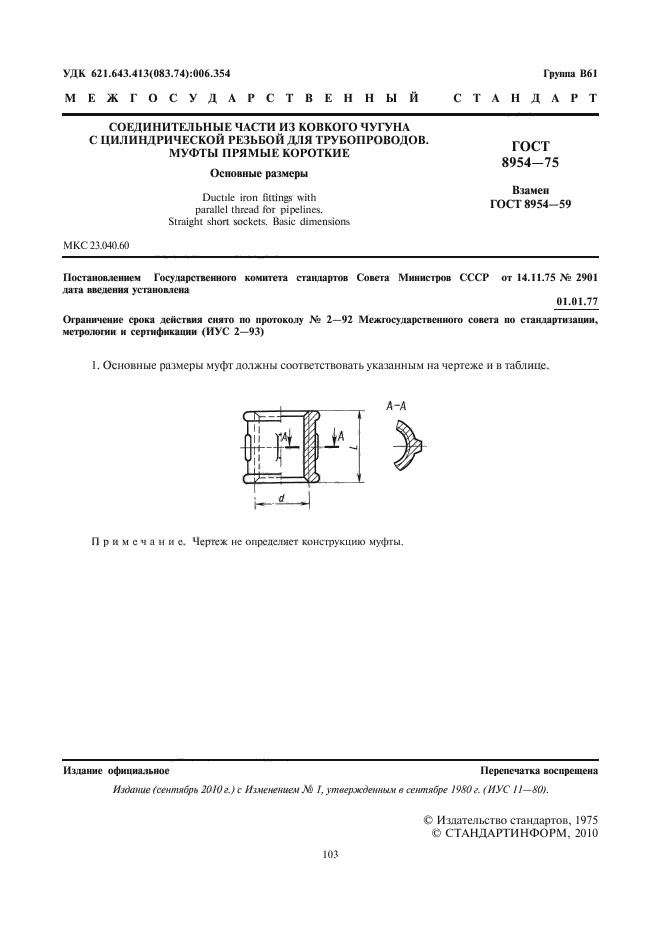

1. Основные размеры муфт должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию муфты.

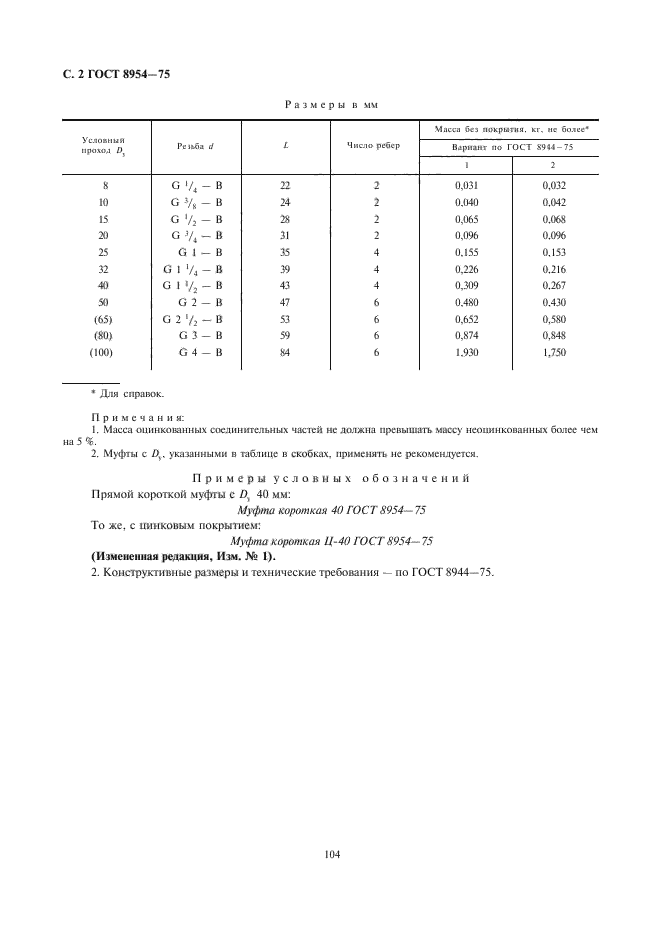

Размеры в мм

Условный				Масса без покрытия, кг, не более*
проход	Резьба d	L	Число ребер	Вариант по ГОСТ 8944-75
Dy				1	2
8	G ј — В	22	2	0,031	0,032
10	G 3/8 — В	24	2	0,040	0,042
15	G Ѕ — В	28	2	0,065	0,068
20	G ѕ — В	31	2	0,096	0,096
25	G 1 — В	35	4	0,155	0,153
32	G 1 ј — В	39	4	0,226	0,216
40	G 1 Ѕ — В	43	4	0,309	0,267
50	G 2 — В	47	6	0,480	0,430
(65)	G 2 Ѕ — В	53	0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Нормативные строительные документы 0 Эффективность грохочения: от чего зависит качество сортировки и как его повысить При покупке качающегося грохота заказчик всегда ожидает получить продукт, соответствующий требованиям ГОСТа или техническим Нормативные строительные документы 0 Товарный бетон М250: технические характеристики, пропорции состава и применение Все о товарном бетоне М250 (класс прочности В20). Разбор точных весовых пропорций цемента, песка Нормативные строительные документы 0 Инертные материалы в строительстве: что это такое, виды и что к ним относится Разбираем, что такое инертные материалы в строительстве, какие виды к ним относятся, где применяются Нормативные строительные документы 0 Сколько кирпича нужно на дом: расчет материала и частые ошибки Ошибиться в расчете кирпича в любую сторону – одинаково плохо. Купишь меньше нужного: придется Нормативные строительные документы 0 Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться Нормативные строительные документы 0 Эксклюзивный ремонт квартир: как превратить жилье в произведение искусства Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно Задать вопрос эксперту
