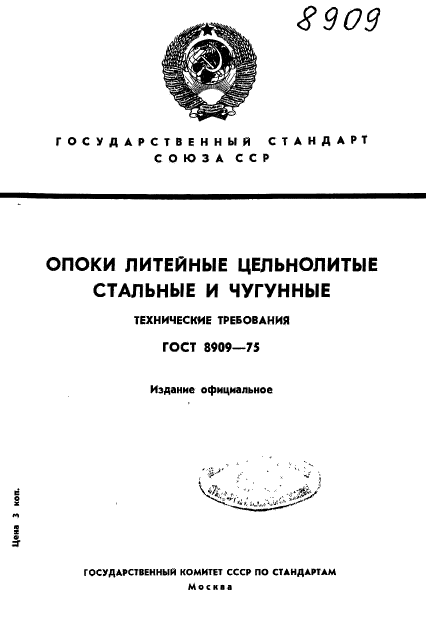

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОПОКИ ЛИТЕЙНЫЕ ЦЕЛЬНОЛИТЫЕ СТАЛЬНЫЕ И ЧУГУННЫЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ ГОСТ 8909-75
Издание официальное
Ц*на
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Моста
УДК 631.744J)(M 1.74) ГрупМ ГМ1

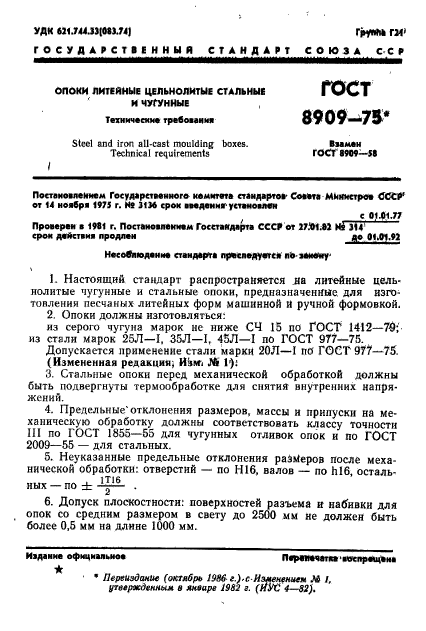

ГОСУДАКТ1ЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСТ
8909-7»*
опоки литейные цельнолитые стальные и чугунные
Технически* требование
Steel and iron all-cast moulding boxes. Technical requirements
Ihmih
ГОСТ 1909-51
Постановлением Государственного комитета стандартов- Совета Министров СССР1 от 14 моабра 1975 г. Hi ЛИ срок введение устеноелон
с 01.01.77 J14
до ЦДИ
Проверам а 19*1 г. Постановив***** Госстандарта СССР от 27.1>1Л2 нГЛ7
срои действие продлен
Несоблюдение стандарта пр*«аеду*тсв по пингу-
1. Настоящий стандарт распространяется на литейные цельнолитые чугунные и стальные опоки, предназначенные для изготовлении песчаных литейных форм машинной и ручной формовкой.
2. Опоки должны изготовляться:
из серого чугуна марок не ниже СЧ 15 по ГОСТ 1412-70; из стали марок 25Л—I, 35Л—I, 45Л—I по ГОСТ 977-75.
Допускается применение стали марки 20Л—I по ГОСТ 977-75.
(Измененная редакции, Иа*< Jfc 1):
3. Стальные опоки перед механической обработкой должны быть подвергнуты термообработке для снятия внутренних напряжений.
4. Предельные’отклонения размеров, массы и припуски на механическую обработку должны соответствовать классу точности 111 по ГОСТ 1855-55 для чугунных отливок опок и по ГОСТ 2009-55 — для стальных.
5. Неуказанные предельные отклонения размеров после механической обработки: отверстий — по Н16, валов — по hl6, осталь-
6. Допуск плоскостности: поверхностей разъема и набивки для опок со средним размером в свету до 2500 мм не должен быть более 0,5 мм на длине 1000 мм.
Парне чет «а • вое прощена
1

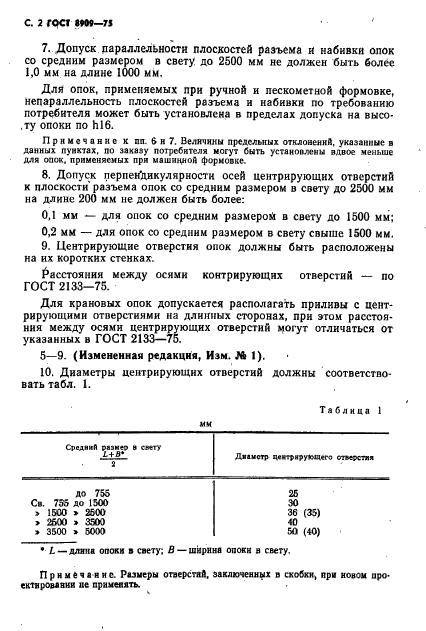

С. 2 ГОСТ 1*09—75 ‘
7. Допуск параллельности плоскостей разъема и набивки опок со средним размером в свету до 2500 мм не должен быть более 1,0 мм на длине 1000 мм.
Для опок, применяемых при ручной и пескометной формовке, непараллельность плоскостей разъема и набивки по требованию потребителя может быть установлена в пределах допуска на высо-.ту опоки по hi6.
Примечание к пп. 6 и 7. Величины предельных отклонений, указанные в данных пунктах, по заказу потребителя могут быть установлены вдвое меньше для оасж. применяемых при машинной формовке.
8. Допуск перпендикулярности осей центрирующих отверстий к плоскости разъема опок со средним размером в свету до 2500 мм на длине 200 мм не должен быть более:
0,1 мм — для опок со средним размером в свету до 1500 мм;
0,2 мм — для опок со средним размером в свету свыше 1500 мм.
9. Центрирующие отверстия опок должны быть расположены на их коротких стенках.
Расстояния между осями контрирующих отверстий — по ГОСТ 2133-75.
Для крановых опок допускается располагать приливы с центрирующими отверстиями на длинных сторонах, при этом расстояния между осями центрирующих отверстий могут отличаться от указанных в ГОСТ 2133-75.
5—9. (Измененная редакция, Изм. № I).
10. Диаметры центрирующих отверстий должны соответствовать табл. 1.
|
Таблица 1 мм |
||||||||||||
|
||||||||||||
|
• L — длина опокн в свету; В — ширина опоки в свету. Примечание. Размеры отаерстяй, заключенных в скобки, яри иоаом проектировании не прнмеяать. |
Г6СТ ММ—75 С 1

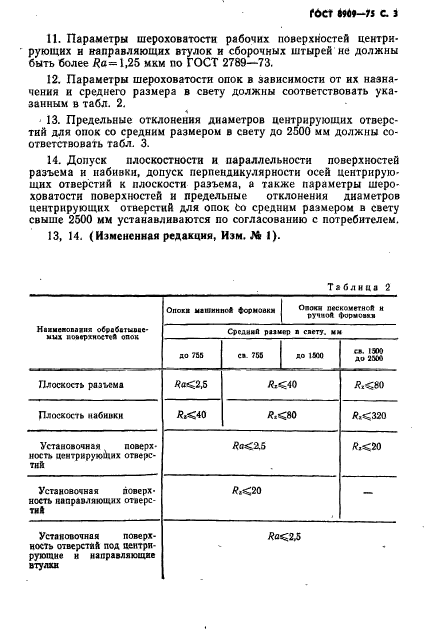

11. Параметры шероховатости рабочих поверхностей центрирующих и направляющих втулок и сборочных штырей не должны быть более Ra= 1,25 мкм по ГОСТ 2789-73.
12. Параметры шероховатости опок в зависимости от их назначения и среднего размера в свету должны соответствовать указанным в табл. 2.
— 13. Предельные отклонения диаметров центрирующих отверстий для опок со средним размером в свету до 2500 мм должны соответствовать табл. 3.
14. Допуск плоскостности и параллельности поверхностей разъема и набивки, допуск перпендикулярности осей центрирующих отверстий к плоскости разъема, а также параметры шероховатости поверхностей и предельные отклонения диаметров центрирующих отверстий для опок to средним размером в свету свыше 2500 мм устанавливаются по согласованию с потребителем.
13. 14. (Измененная редакция, Изм. № I).
|
Таблица 2 |
|||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
|

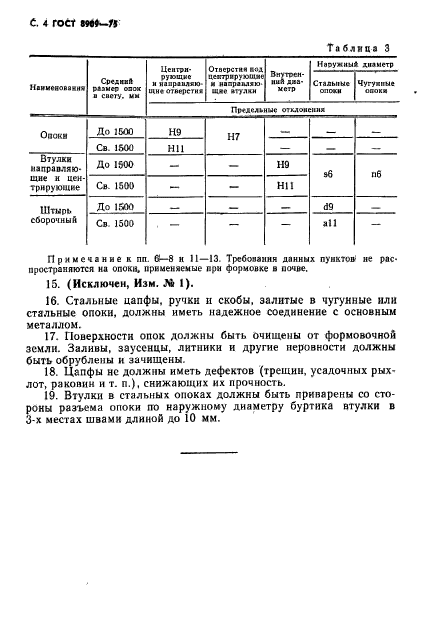

С. 4 roct MMwft Таблица 3 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
Примечание к пп. 6!—8 и 11—13. Требования данных пунктов не распространяются на опоки, применяемые при формовке в почве. |
||||||||||||||||||||||||||||||||||||||||||||||||||
15. (Исключен, Изм. ЛЬ 1).
16. Стальные цапфы, ручки и скобы, залитые в чугунные или стальные опоки, должны иметь надежное соединение с основным металлом.
17. Поверхности опок должны быть очищены от формовочной земли. Заливы, заусенцы, литники и другие неровности должны быть обрублены и зачищены.
18. Цапфы не должны иметь дефектов (трещин, усадочных рых-лот, ракоаии и т. п.). снижающих их прочность.
19. Втулки в стальных опоках должны быть приварены со стороны разъема опоки по наружному диаметру буртика втулки в 3-х местах швами длиной до 10 мм.
