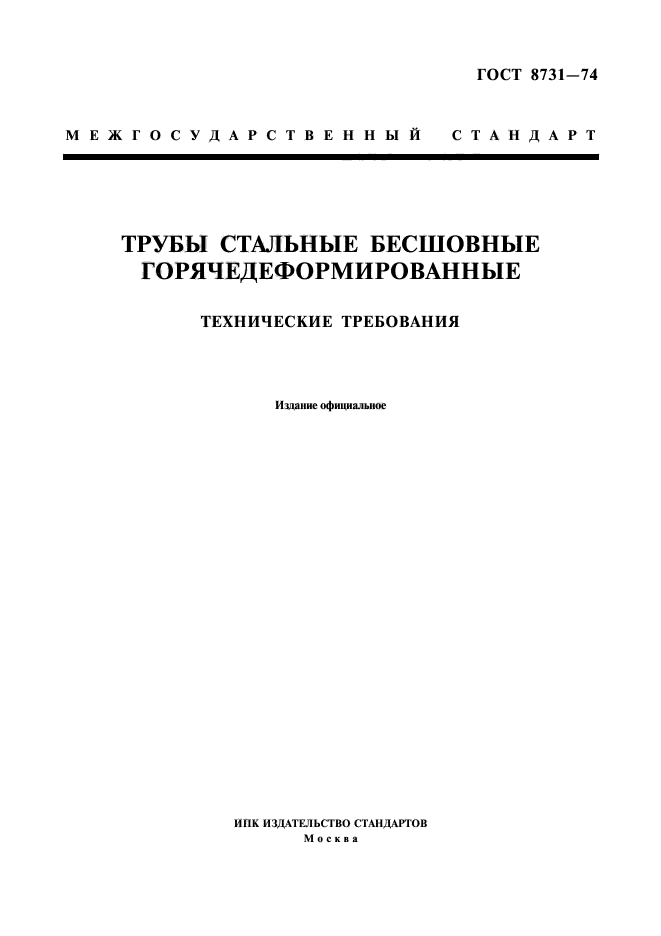

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ
ГОРЯЧЕДЕФОРМИРОВАННЫЕ

Технические требования

ГОСТ 8731-74
(СТ СЭВ 1482-78)

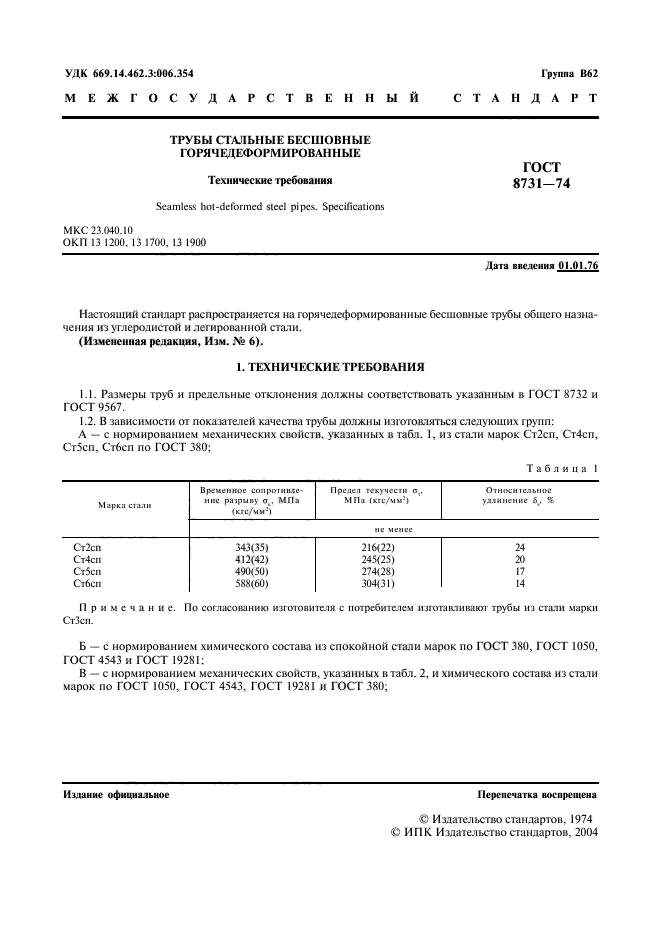

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.76

Настоящий стандарт распространяется на горячедеформированные бесшовные трубы общего назначения из углеродистой и легированной стали.

(Измененная редакция, Изм. № 6).

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Размеры труб и предельные отклонения должны соответствовать указанным в ГОСТ 8732 и ГОСТ 9567.

1.2. В зависимости от показателей качества трубы должны изготовляться следующих групп:

А — с нормированием механических свойств, указанных в табл. 1, из стали марок Ст2сп, Ст4сп, Ст5сп, Ст6сп по ГОСТ 380;

Б — с нормированием химического состава из спокойной стали марок по ГОСТ 380, ГОСТ 1050, ГОСТ 4543 и ГОСТ 19281;

В — с нормированием механических свойств, указанных в табл. 2, и химического состава из стали марок по ГОСТ 1050, ГОСТ 4543, ГОСТ 19281 и ГОСТ 380;

Г — с нормированием химического состава из стали марок по ГОСТ 1050, ГОСТ 4543 и ГОСТ 19281, с контролем механических свойств на термообработанных образцах. Нормы механических свойств должны соответствовать указанным в стандартах на сталь;

Д — без нормирования механических свойств и химического состава, но с нормированием испытательного гидравлического давления.

Таблица 1

Примечание. По согласованию изготовителя с потребителем изготавливают трубы из стали марки Ст3сп.

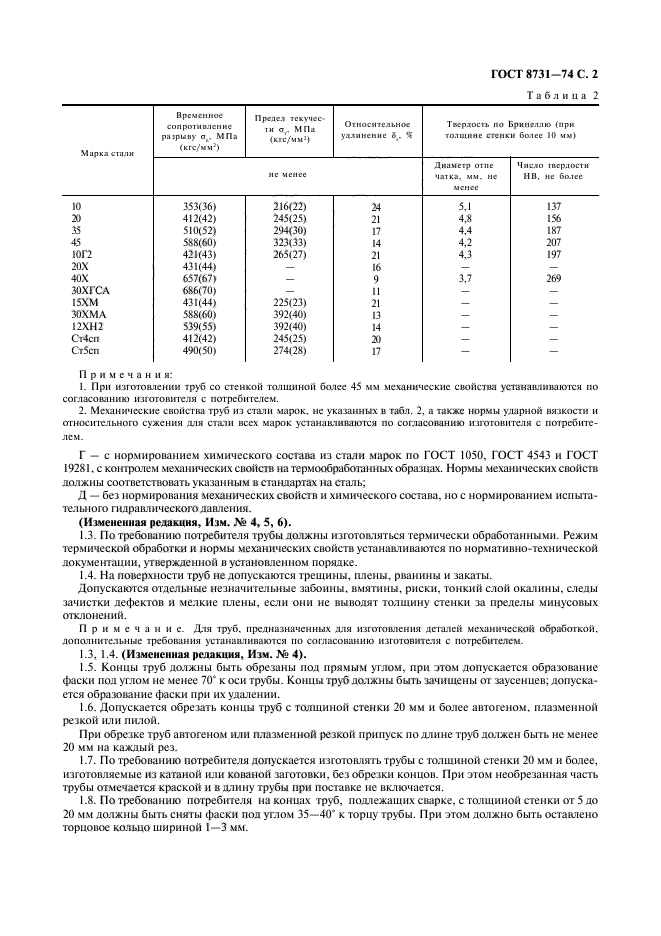

Таблица 2

Примечания:

1. При изготовлении труб со стенкой толщиной более 45 мм механические свойства устанавливаются по согласованию изготовителя с потребителем.

2. Механические свойства труб из стали марок, не указанных в табл. 2, а также нормы ударной вязкости и относительного сужения для стали всех марок устанавливаются по согласованию изготовителя с потребителем.

(Измененная редакция, Изм. № 4, 5, 6).

1.3. По требованию потребителя трубы должны изготовляться термически обработанными. Режим термической обработки и нормы механических свойств устанавливаются по нормативно-технической документации, утвержденной в установленном порядке.

1.4. На поверхности труб не допускаются трещины, плены, рванины и закаты.

Допускаются отдельные незначительные забоины, вмятины, риски, тонкий слой окалины, следы зачистки дефектов и мелкие плены, если они не выводят толщину стенки за пределы минусовых отклонений.

Примечание. Для труб, предназначенных для изготовления деталей механической обработкой, дополнительные требования устанавливаются по согласованию изготовителя с потребителем.

1.3, 1.4. (Измененная редакция, Изм. № 4).

1.5. Концы труб должны быть обрезаны под прямым углом, при этом допускается образование фаски под углом не менее 70° к оси трубы. Концы труб должны быть зачищены от заусенцев; допускается образование фаски при их удалении.

1.6. Допускается обрезать концы труб с толщиной стенки 20 мм и более автогеном, плазменной резкой или пилой.

При обрезке труб автогеном или плазменной резкой припуск по длине труб должен быть не менее 20 мм на каждый рез.

1.7. По требованию потребителя допускается изготовлять трубы с толщиной стенки 20 мм и более, изготовляемые из катаной или кованой заготовки, без обрезки концов. При этом необрезанная часть трубы отмечается краской и в длину трубы при поставке не включается.

1.8. По требованию потребителя на концах труб, подлежащих сварке, с толщиной стенки от 5 до 20 мм должны быть сняты фаски под углом 35-40° к торцу трубы. При этом должно быть оставлено торцовое кольцо шириной 1-3 мм.

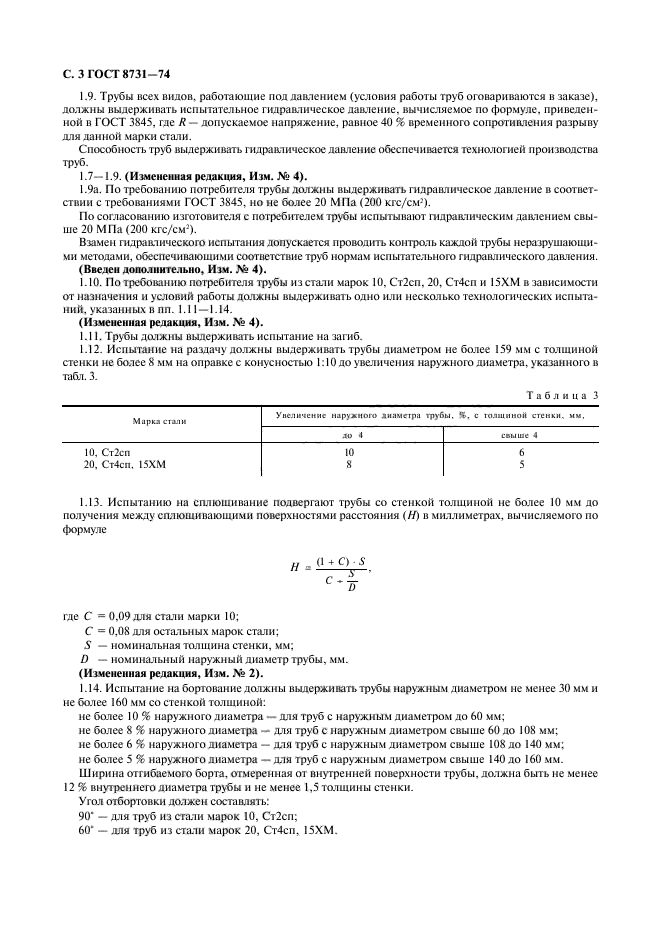

1.9. Трубы всех видов, работающие под давлением (условия работы труб оговариваются в заказе), должны выдерживать испытательное гидравлическое давление, вычисляемое по формуле, приведенной в ГОСТ 3845, где R — допускаемое напряжение, равное 40 % временного сопротивления разрыву для данной марки стали.

Способность труб выдерживать гидравлическое давление обеспечивается технологией производства труб.

1.7-1.9. (Измененная редакция, Изм. № 4).

1.9а. По требованию потребителя трубы должны выдерживать гидравлическое давление в соответствии с требованиями ГОСТ 3845, но не более 20 МПа (200 кгс/см²).

По согласованию изготовителя с потребителем трубы испытывают гидравлическим давлением свыше 20 МПа (200 кгс/см²).

Взамен гидравлического испытания допускается проводить контроль каждой трубы неразрушающими методами, обеспечивающими соответствие труб нормам испытательного гидравлического давления.

(Введен дополнительно, Изм. № 4).

1.10. По требованию потребителя трубы из стали марок 10, Ст2сп, 20, Ст4сп и 15ХМ в зависимости от назначения и условий работы должны выдерживать одно или несколько технологических испытаний, указанных в пп. 1.11-1.14.

(Измененная редакция, Изм. № 4).

1.11. Трубы должны выдерживать испытание на загиб.

1.12. Испытание на раздачу должны выдерживать трубы диаметром не более 159 мм с толщиной стенки не более 8 мм на оправке с конусностью 1:10 до увеличения наружного диаметра, указанного в табл.3.

Таблица 3

1.13. Испытанию на сплющивание подвергают трубы со стенкой толщиной не более 10 мм до получения между сплющивающими поверхностями расстояния (Н) в миллиметрах, вычисляемого по формуле
