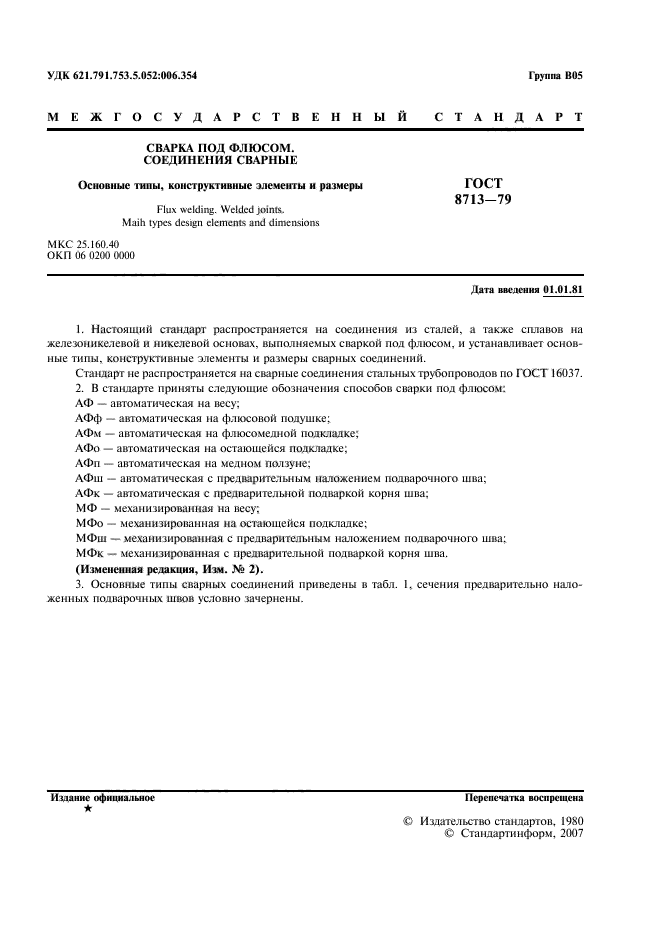

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СВАРКА ПОД ФЛЮСОМ.
СОЕДИНЕНИЯ СВАРНЫЕ
ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ
ГОСТ 8713-79
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СВАРКА ПОД ФЛЮСОМ. Основные типы, конструктивные элементы и размеры Flux welding. Welded joints. Maih types design |
ГОСТ |
Дата введения 01.01.81
1. Настоящий стандарт распространяется на соединения из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых сваркой под флюсом, и устанавливает основные типы, конструктивные элементы и размеры сварных соединений.
Стандарт не распространяется на сварные соединения стальных трубопроводов по ГОСТ 16037-80.
2. В стандарте приняты следующие обозначения способов сварки под флюсом:
АФ — автоматическая на весу;
АФф — автоматическая на флюсовой подушке;
АФм — автоматическая на флюсомедной подкладке;
АФо — автоматическая на остающейся подкладке;
АФп — автоматическая на медном ползуне;
АФш — автоматическая с предварительным наложением подварочного шва;
АФк — автоматическая с предварительной подваркой корня шва;
МФ — механизированная на весу;
МФо — механизированная на остающейся подкладке;
МФш -механизированная с предварительным наложением подварочного шва;
МФк — механизированная с предварительной подваркой корня шва.
(Измененная редакция, Изм. № 2).

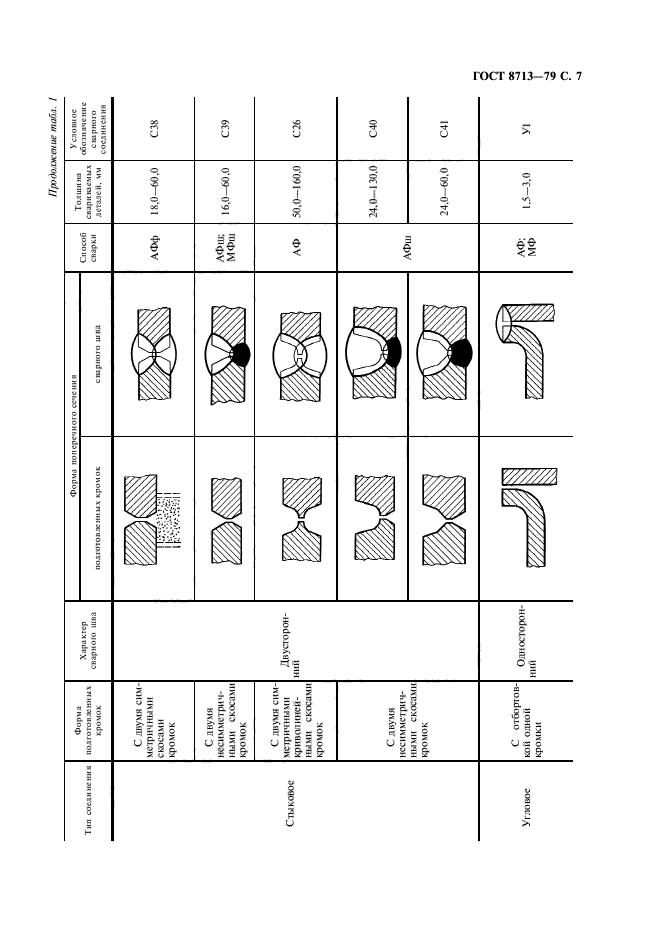

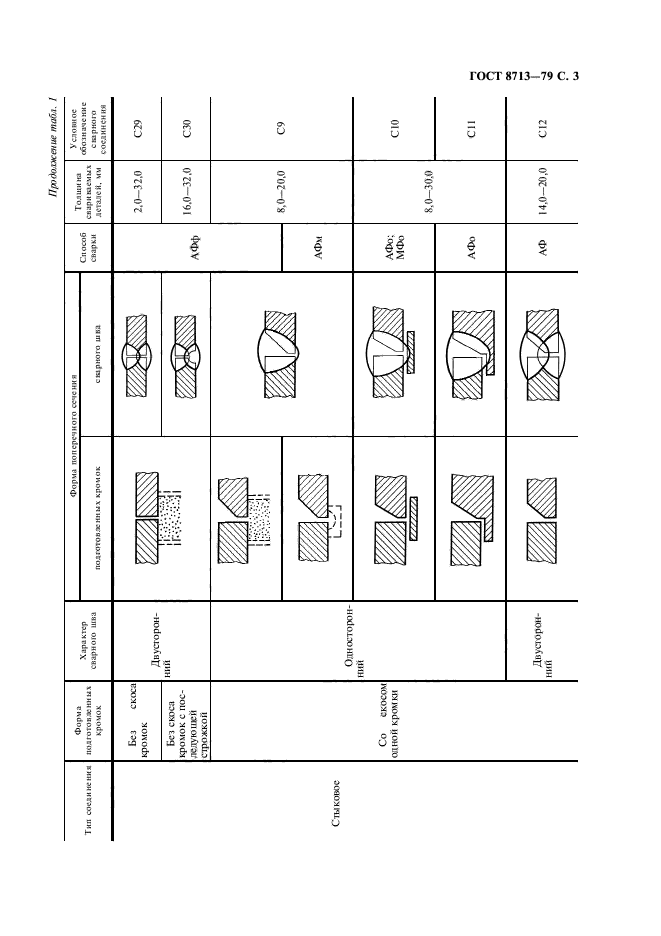

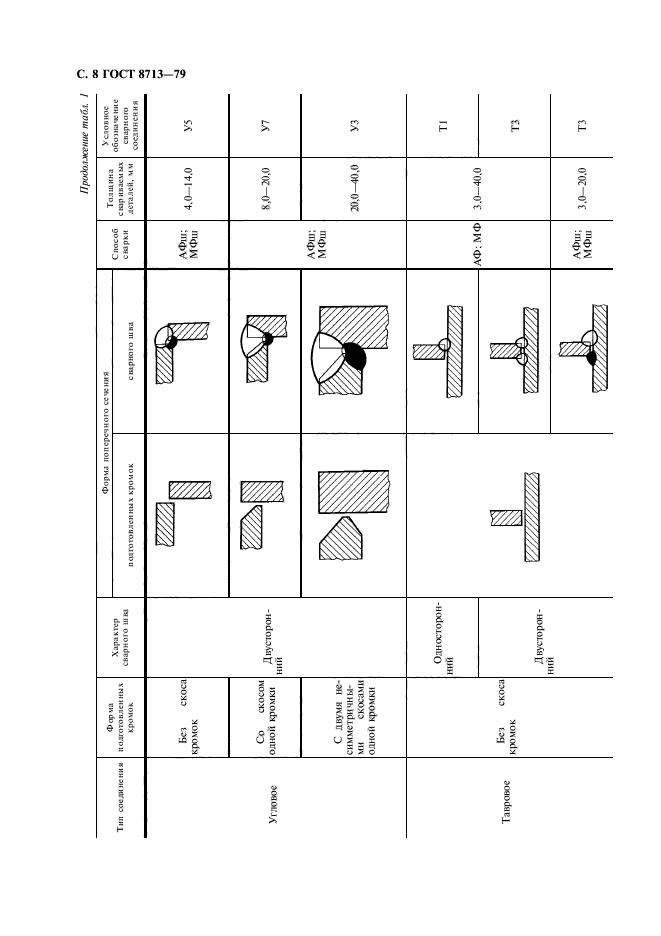

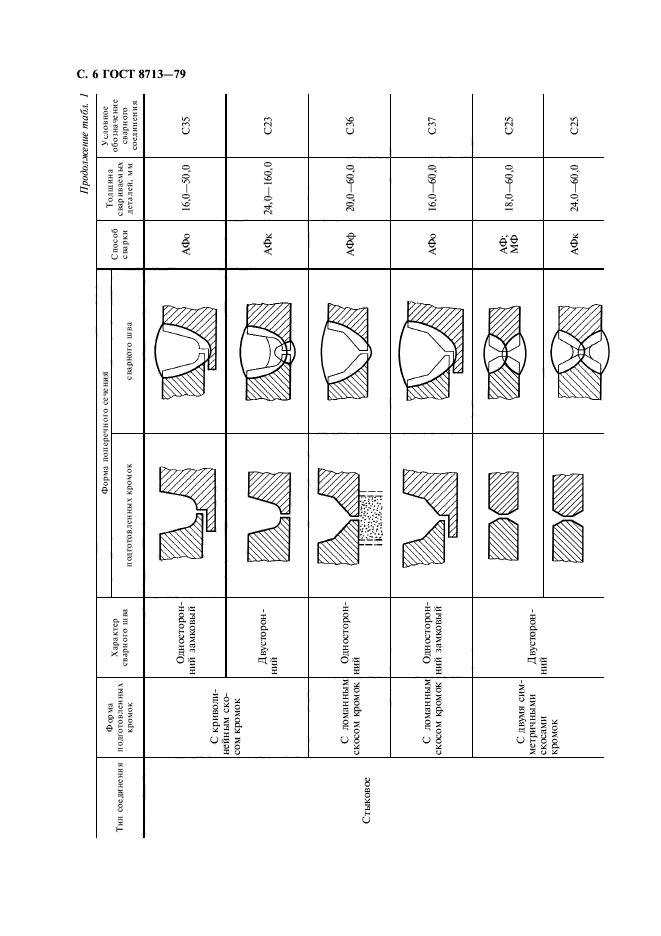

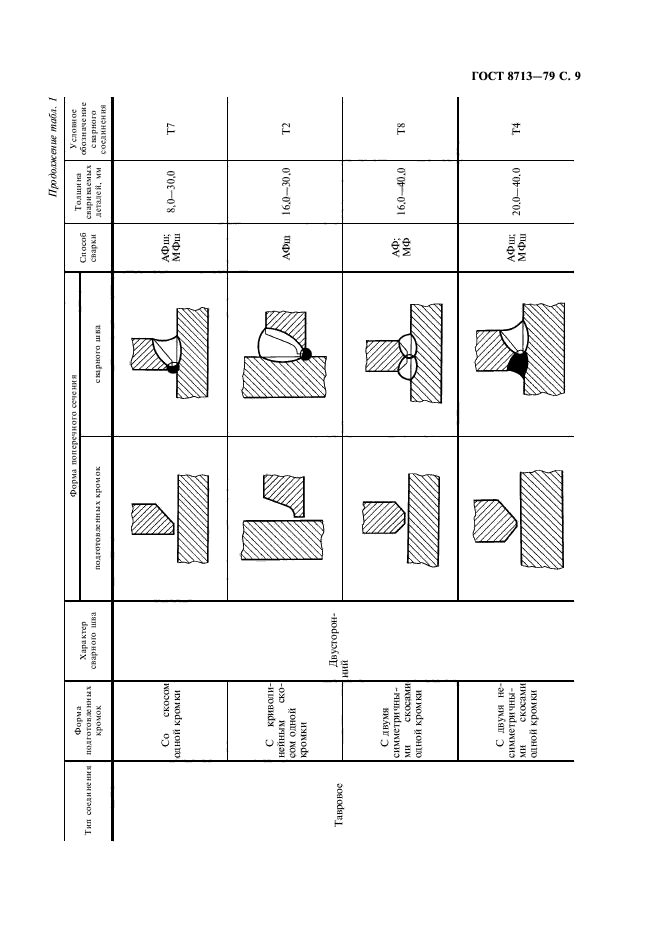

3. Основные типы сварных соединений приведены в табл. 1, сечения предварительно наложенных подварочных швов условно зачернены.
Таблица 1
|
Тип соединения |
Форма подготовленных кромок |
Характер сварного шва |
Форма поперечного сечения |
Способ сварки |
Толщина свариваемых деталей, мм |
Условное обозначение сварного соединения |
|
|
подготовленных кромок |
сварного шва |
||||||
|
Стыковое |
С отбортовкой кромок |
Односторонний |
|
|
АФ; МФ |
1,5-3,0 |
C1 |
|
|
|
2,0-12,0 |
C47 |
||||
|
Вез скоса кромок |
|||||||
|
|
|
АФф |
2,0 10,0 |
C4 |
|||
|
|
АФм |
3,0-12,0 |
|||||
|
|
АФп |
5,0-20,0 |
|||||
|
Стыковое |
Без скоса кромок |
Односторонний |
|
|
АФо; МФо |
2,0-12,0 |
С5 |
|
Двусторонний |
|
|
АФ; МФ |
2,0-20,0 |
С7 |
||
|
|
АФш; МФш |
2,0-12,0 |
|||||
|
|
|
АФф |
2,0-32,0 |
С29 |
|||
|
Без скоса кромок с последующей строжкой |
|
16,0-32,0 |
С3О |
||||
|

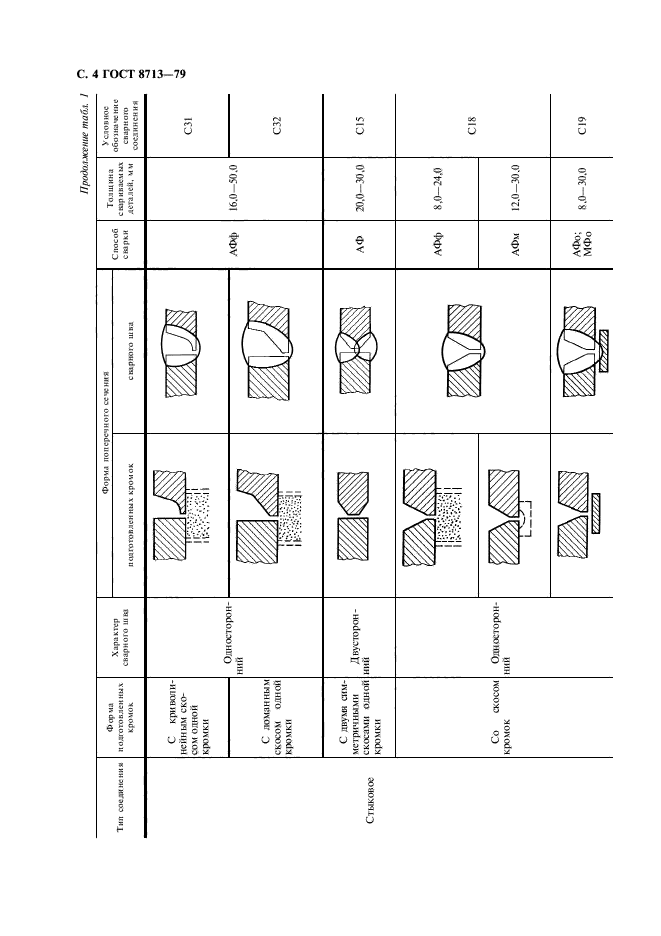

Стыковое |
Со скосом одной кромки |
Односторонний |
|
|
АФф |
8,0 20,0 |
С9 |
|
|
АФм |
||||||
|
|
|
АФо; МФо |
8,0-30,0 |
С10 |
|||
|
Стыковое |
Со скосом одной кромки |
Односторонний замковый |
|
|
АФо |
8,0-30,0 |
С11 |
|
Двусторонний |
|
|
АФ |
14,0-20,0 |
С12 |
||
|

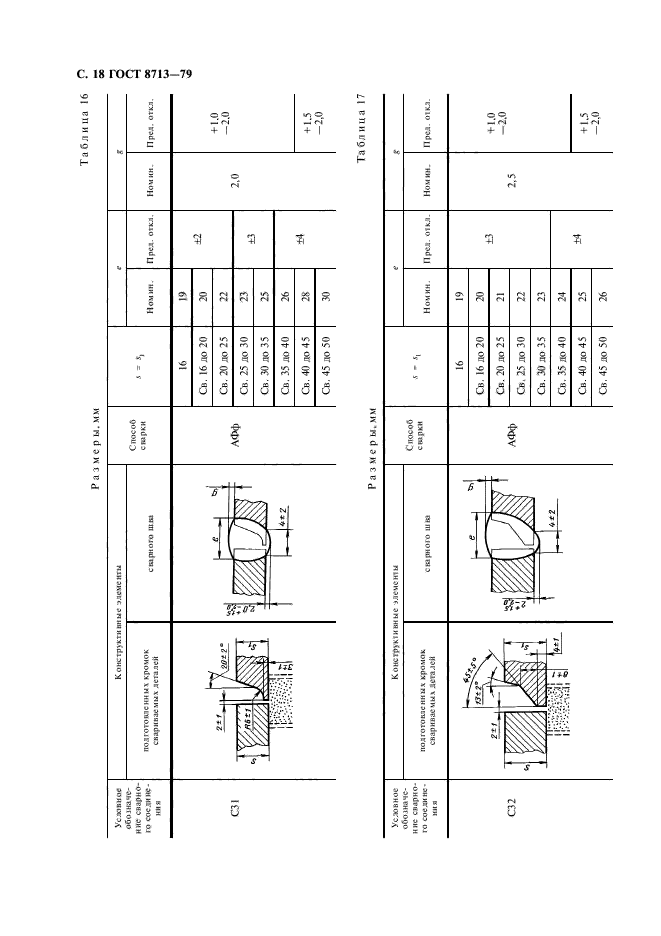

С криволинейным скосом одной кромки |
Односторонний |
|
|
АФф |
16,0-50,0 |
С31 |
|
|
Стыковое |
С ломанным скосом одной кромки |
Односторонний |
|
|
АФф |
16,0-50,0 |
C32 |
|
С двумя симметричными скосами одной кромки |
Двусторонний |
|
|
АФ |
20,0-30,0 |
C15 |
|
|
Со скосом кромок |
Односторонний |
|
|
АФф |
8,0-24,0 |
C18 |
|
|
|
АФм |
12,0-30,0 |
|||||
|

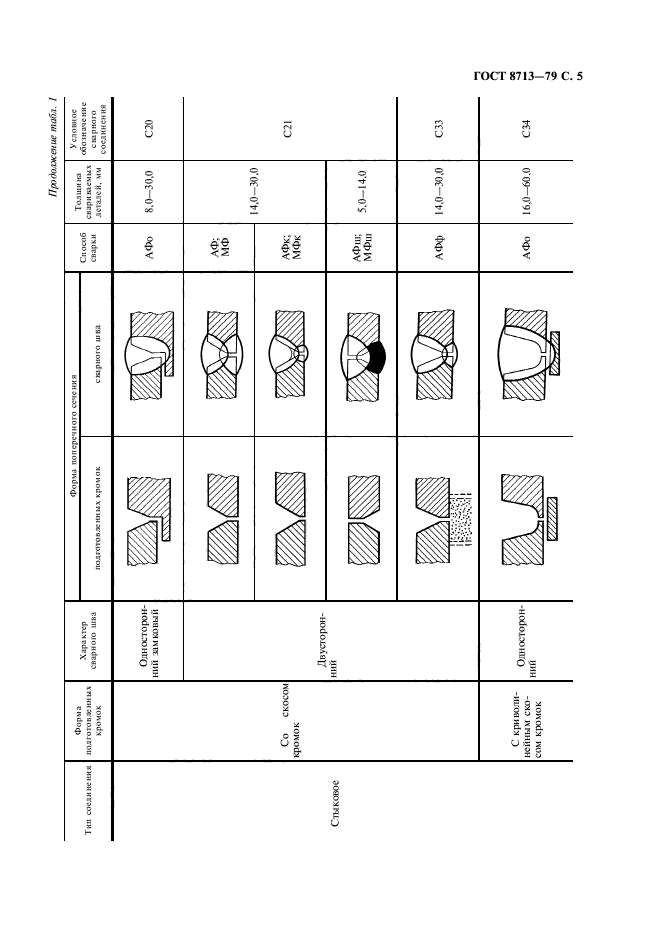

Стыковое |
Со скосом кромок |
Односторонний |
|
|
АФо; МФо |
8,0-30,0 |
C19 |
|

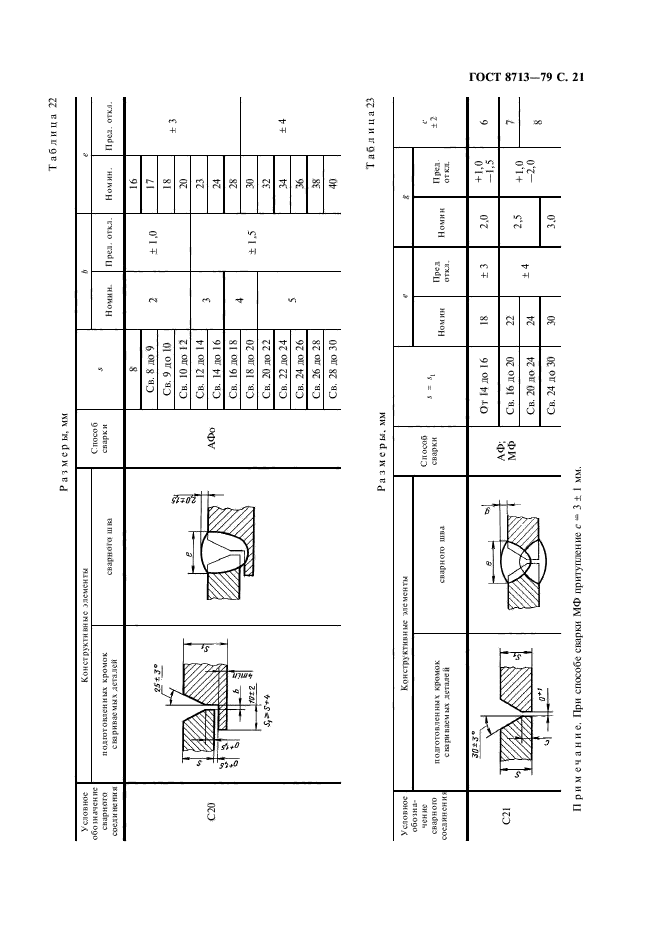

Односторонний замковый |
|
|
АФо |
C20 |
|||
|
Двусторонний |
|
|
АФ; МФ |
14,0-30,0 |
C21 |
||
|

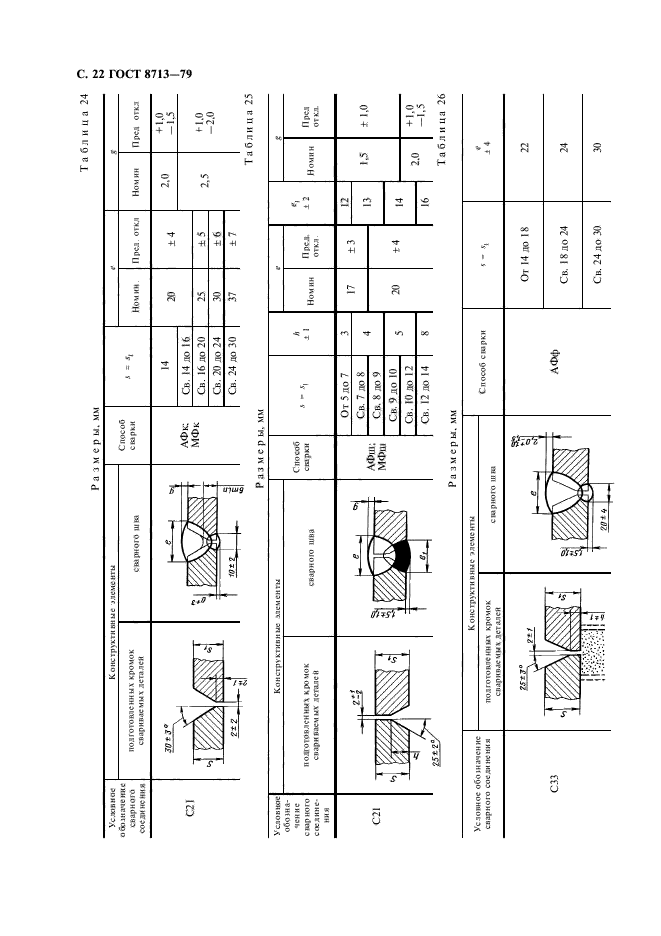

Стыковое |
Со скосом кромок |
Двусторонний |
|
|
АФк; МФк |
14,0-30,0 |
C21 |
|
|
|
АФш; МФш |
5,0-14,0 |
||||
|
|
|
АФф |
14,0-30,0 |
С33 |
|||
|

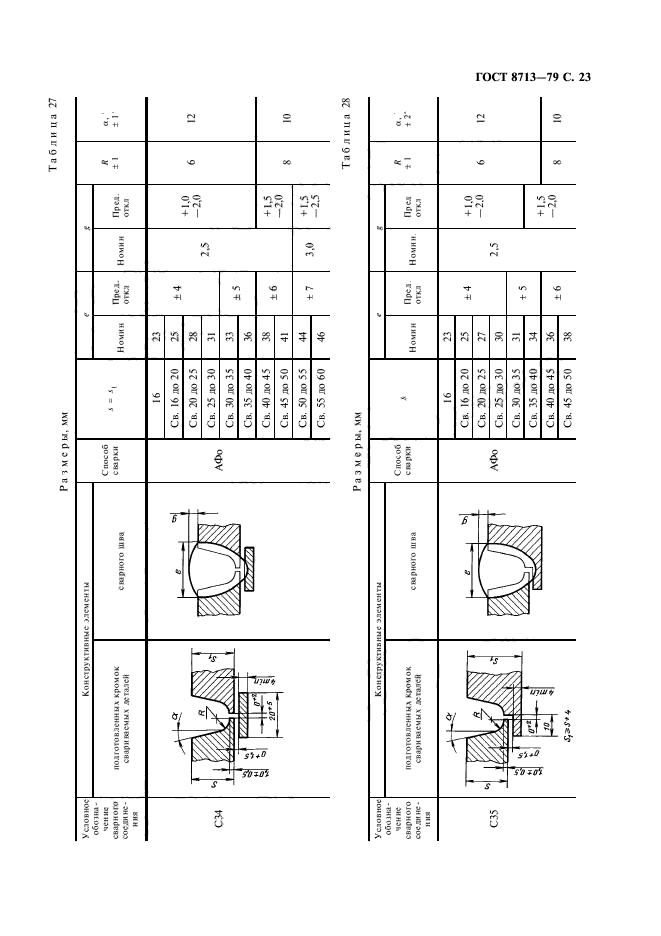

Стыковое |
С криволинейным скосом кромок |
Односторонний |
|
|
АФо |
16,0-60,0 |
С34 |
|
Односторонний замковый |
|
|
16,0-50,0 |
С35 |
|||
|

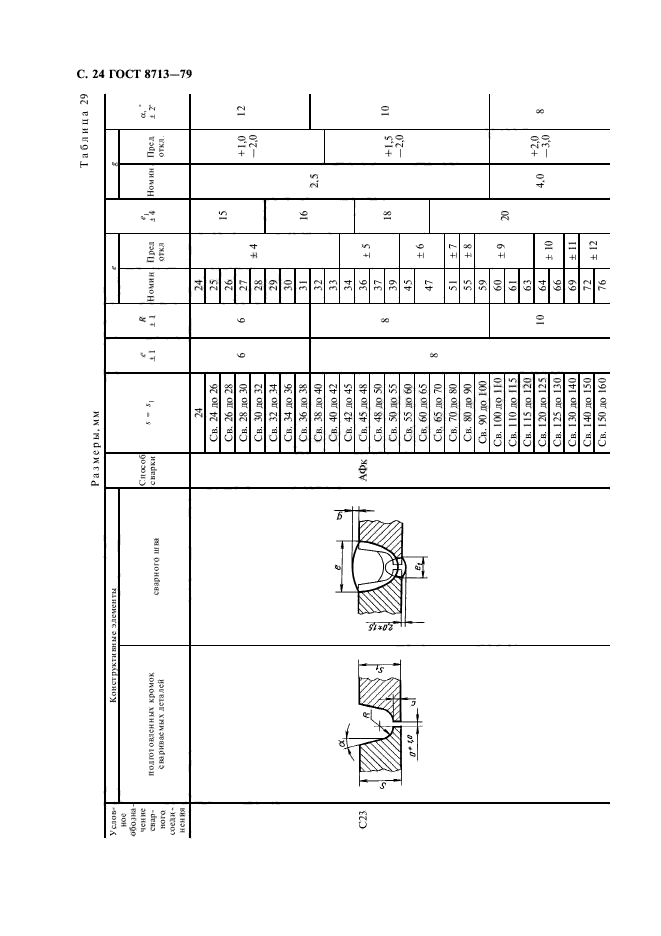

Двусторонний |
|
|
АФк |
24,0-160,0 |
С23 |
||
|
Стыковое |
С ломанным скосом кромок |
Односторонний |
|
|
АФф |
20,0-60,0 |
С36 |
|
С ломанным скосом кромок |
Односторонний замковый |
|
|
АФо |
16,0-60,0 |
С37 |
|
|
С двумя симметричными скосами кромок |
Двусторонний |
|
|
АФ; МФ |
18,0-60,0 |
С25 |
|
|
Стыковое |
С двумя симметричными скосами кромок |
Двусторонний |
|
|
АФк |
24,0-60,0 |
С25 |
|
|
|
АФф |
18,0-60,0 |
С38 |
|||
|

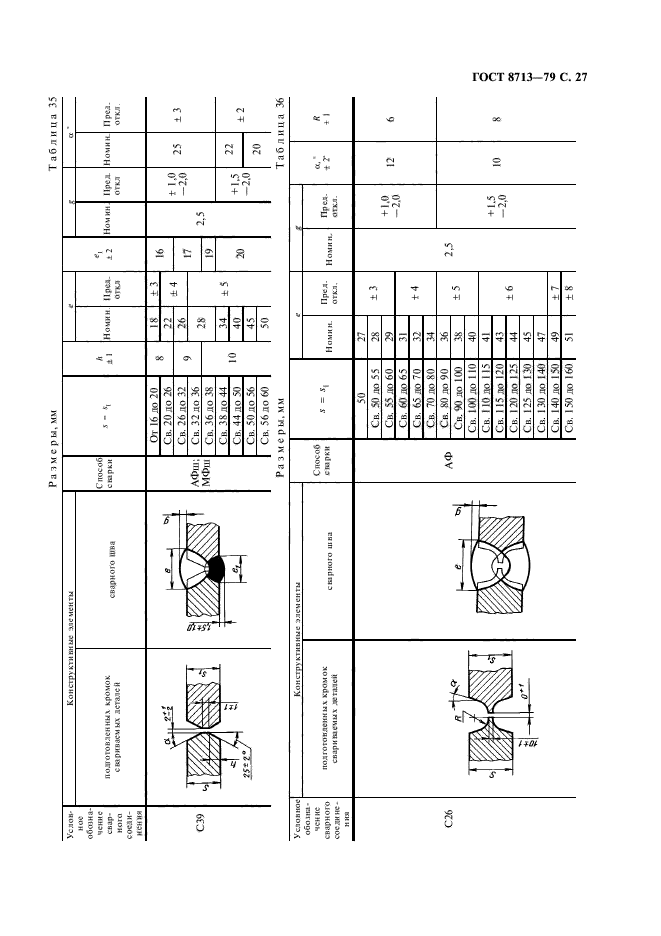

С двумя несимметричными скосами кромок |
|
|
АФш; МФш |
16,0-60,0 |
С39 |
||
|
С двумя симметричными криволинейными скосами кромок |
|
|
АФ |
50,0-160,0 |
С26 |
||
|

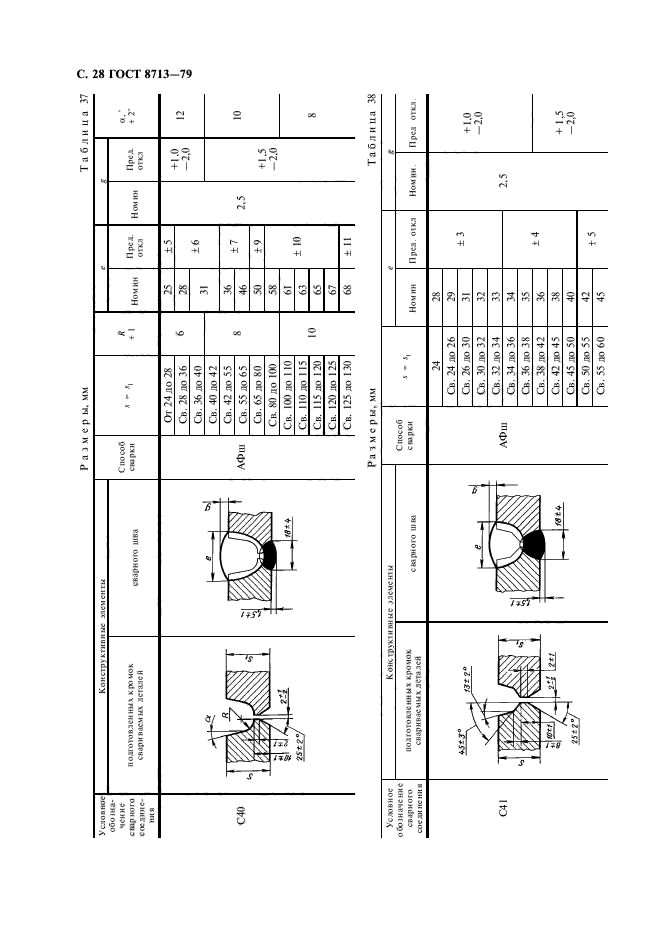

Стыковое |
С двумя несимметричными скосами кромок |
Двусторонний |
|
|
АФш |
24,0-130,0 |
С40 |
|
|
|
24,0-60,0 |
С41 |
||||
|

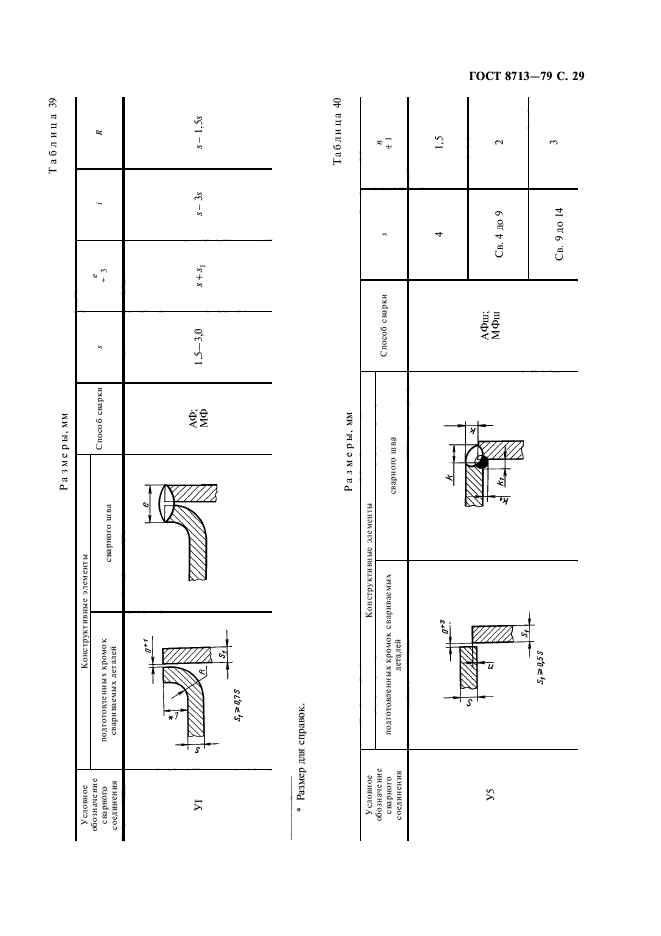

Угловое |
С отбортовкой одной кромки |
Односторонний |
|
|
АФ; МФ |
1,5-3,0 |
У1 |
|
Без скоса кромок |
Двусторонний |
|
|
АФш; МФш |
4,0-14,0 |
У5 |
|
|

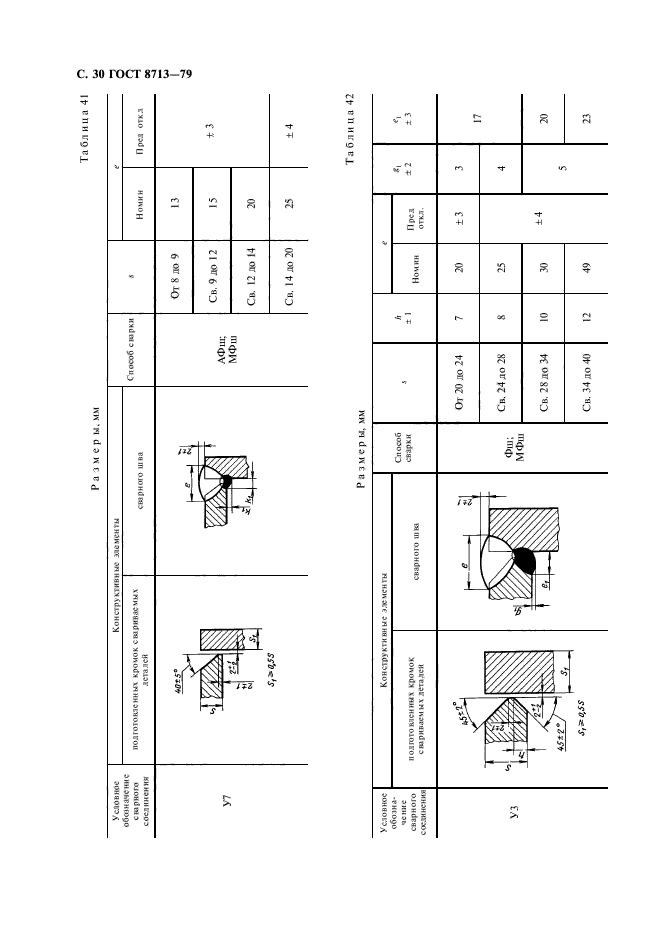

Угловое |
Со скосом одной кромки |
Двусторонний |
|
|
АФш; МФш |
8,0-20,0 |
У7 |
|
С двумя несимметричными скосами одной кромки |
|
|
20,0-40,0 |
У3 |
|||
|

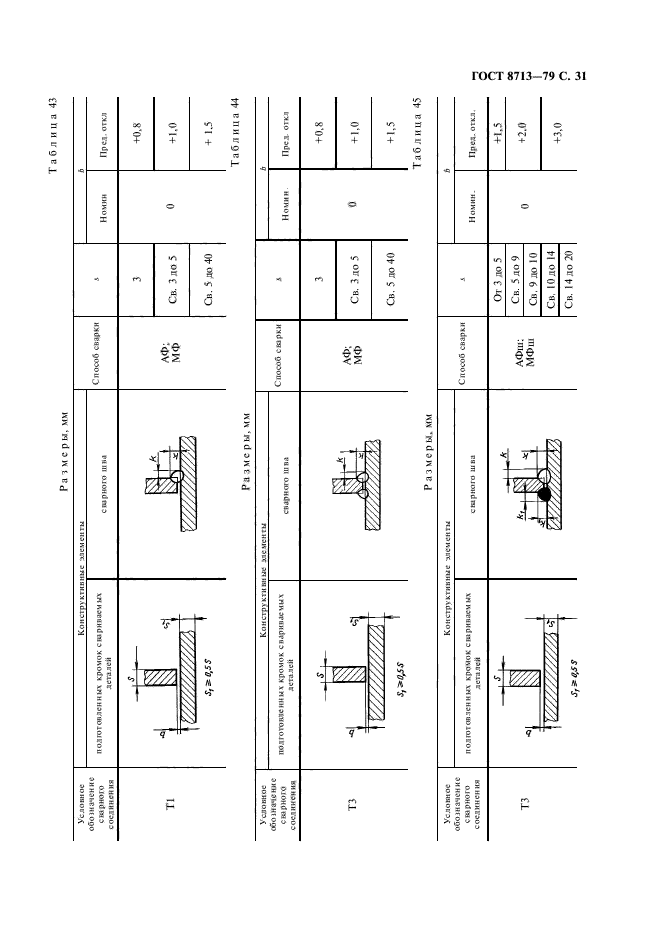

Тавровое |
Без скоса кромок |
Односторонний |
|
|
АФ; МФ |
3,0-40,0 |
Т1 |
|
|
|||||||
|
Двусторонний |
Т3 |
||||||
|
Тавровое |
Без скоса кромок |
Двусторонний |
|
|
АФш; МФш |
3,0-20,0 |
Т3 |
|
Со скосом одной кромки |
|
|
АФш; МФш |
8,0-30,0 |
Т7 |
||
|
С криволинейным скосом одной кромки |
|
|
АФш |
16,0-30„0 |
Т2 |
||
|

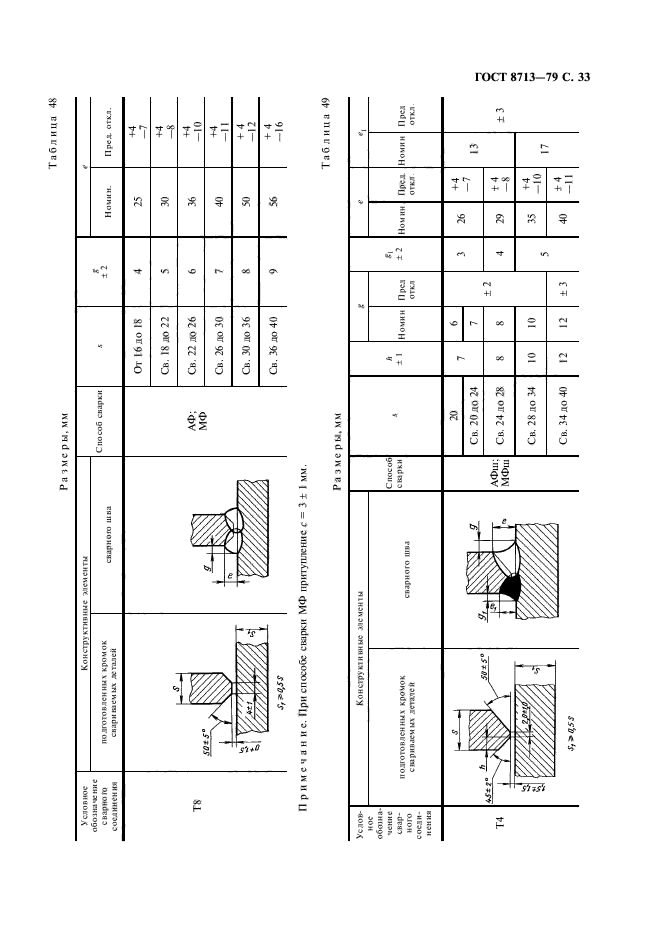

Тавровое |
С двумя симметричными скосами одной кромки |
Двусторонний |
|
|
АФ; МФ |
16,0-40,0 |
Т8 |
|
С двумя несимметричными скосами одной кромки |
|
|
АФш; МФш |
20,0-40,0 |
Т4 |
||
|

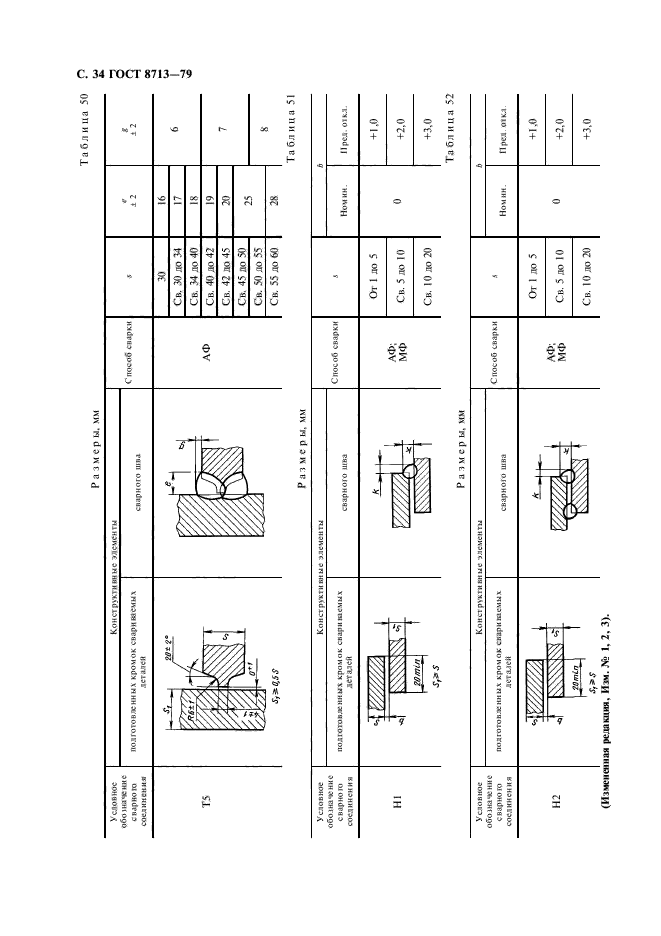

Тавровое |
С двумя симметричными криволинейными скосами одной кромки |
Двусторонний |
|
|
АФ |
30,0-60,0 |
T5 |
|
Нахлесточное |
Без скоса кромок |
Односторонний |
|
|
АФ; МФ |
10-20,0 |
H1 |
|
Двусторонний |
|
H2 |
|||||
(Измененная редакция, Изм. № 2, 3).

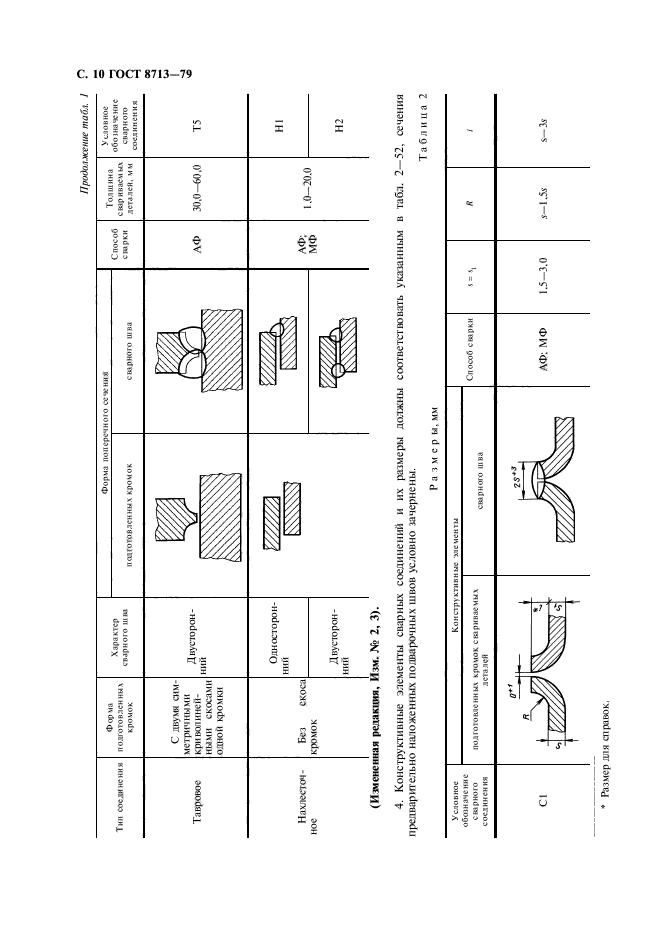

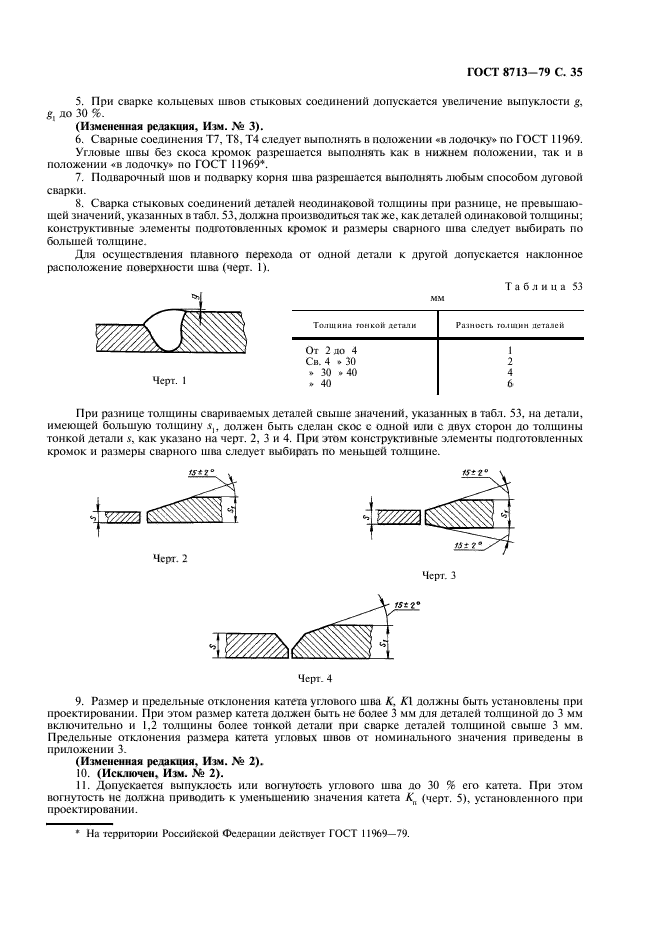

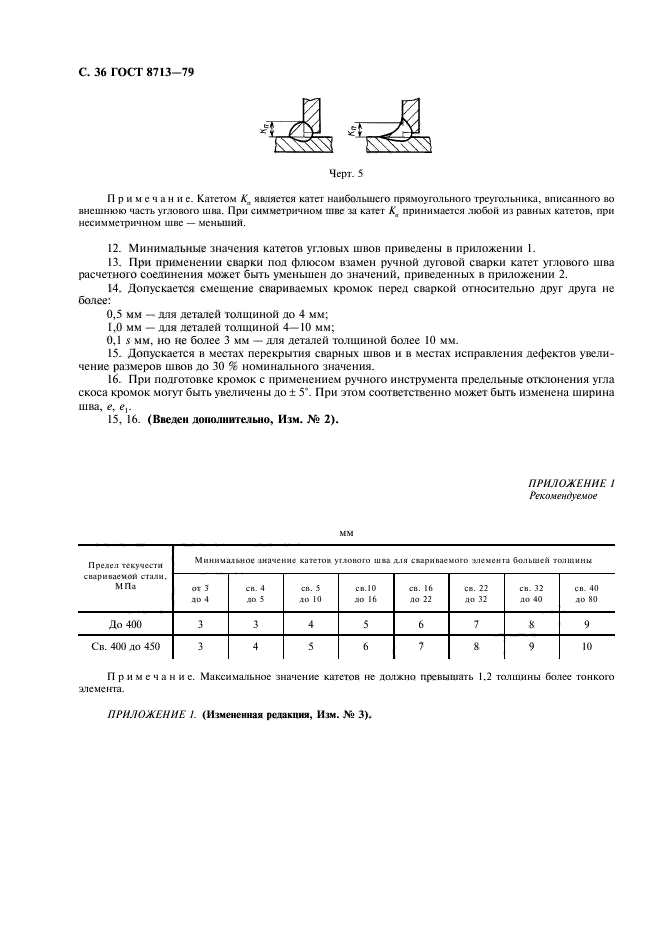

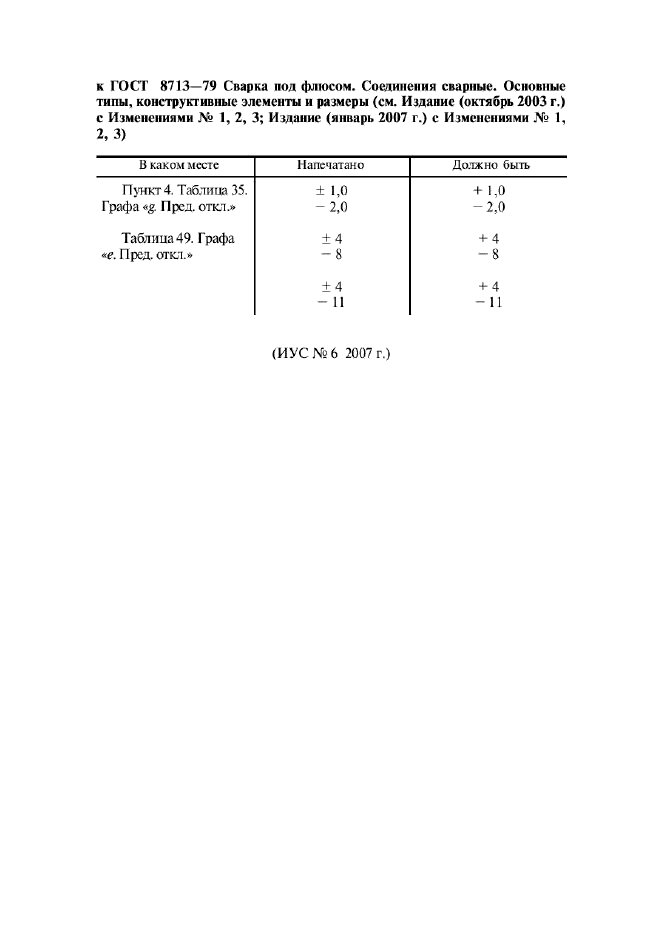

4. Конструктивные элементы сварных соединений и их размеры должны соответствовать указанным в табл. 2-52, сечения предварительно наложенных подварочных швов условно зачернены.
Таблица 2
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
s=s1 |
R |
i |
|
|
подготовленных кромок свариваемых деталей |
сварного шва |
|||||
|
С1 |
|
|
АФ; МФ |
1,5-3,0 |
s-1,5s |
s—3s |
* Размер для справок.

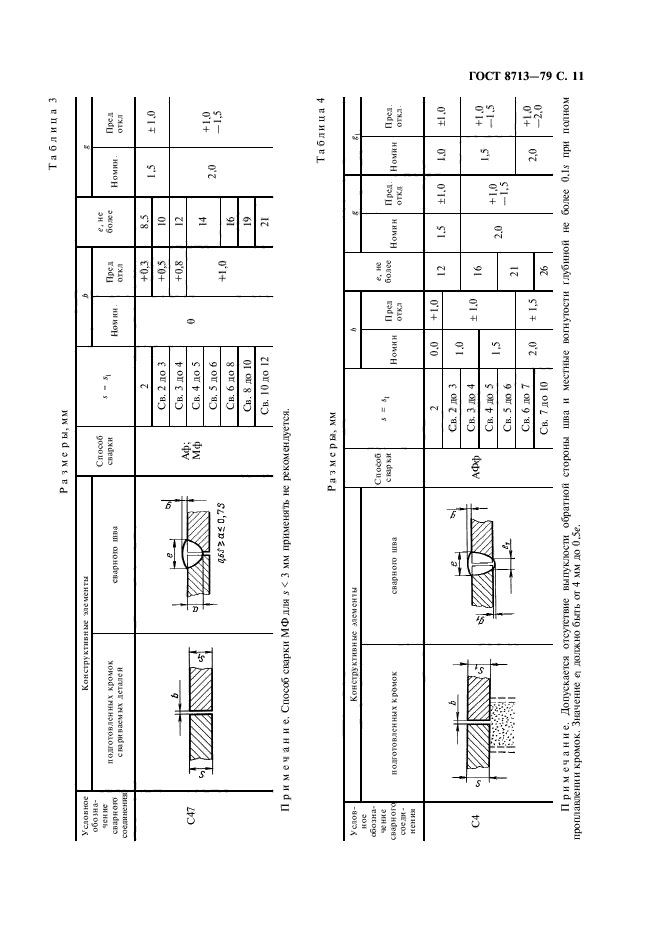

Таблица 3
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
s=s1 |
b |
е, не более |
g |
|||
|
подготовленных кромок свариваемых деталей |
сварного шва |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||
|
C47 |
|
|
АФ, МФ |
2 |
0 |
+0,3 |
8,5 |
1,5 |
±1,0 |
|
Св. 2 до 3 |
+0,5 |
10 |
|||||||
|
Св. 3 до 4 |
+0,8 |
12 |
2,0 |
+1,0 -1,5 |
|||||
|
Св. 4 до 5 |
+1,0 |
11 |
|||||||
|
Св. 5 до 6 |
|||||||||
|
Св. 6 до 8 |
16 |
||||||||
|
Св. 8 до 10 |
19 |
||||||||
|
Св. 10 до 12 |
21 |
||||||||
Примечание. Способ сварки МФ для s<3 мм применять не рекомендуется.
Таблица 4
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
s=s1 |
b |
е, не более |
g |
g1 |
||||
|
подготовленных кромок |
сварного шва |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||
|
C4 |
|
|
АФф |
2 |
0,0 |
+1,0 |
12 |
1,5 |
±1,0 |
1,0 |
±1,0 |
|
Св. 2 до 3 |
1,0 |
±1,0 |
|||||||||
|
Св. 3 до 4 |
16 |
2,0 |
+1,0 -1,5 |
1,5 |
+1,0 |
||||||
|
Св. 4 до 5 |
1,5 |
||||||||||
|
-1,5 |
|||||||||||
|
Св. 5 до 6 |
21 |
||||||||||
|
Св. 6 до 7 |
2,0 |
±1,5 |
2,0 |
+1,0 -2,0 |
|||||||
|
Св. 7 до 10 |
26 |
||||||||||
Примечание. Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1s при полном проплавлении кромок. Значение e1 должно быть от 4 мм до 0,5е.

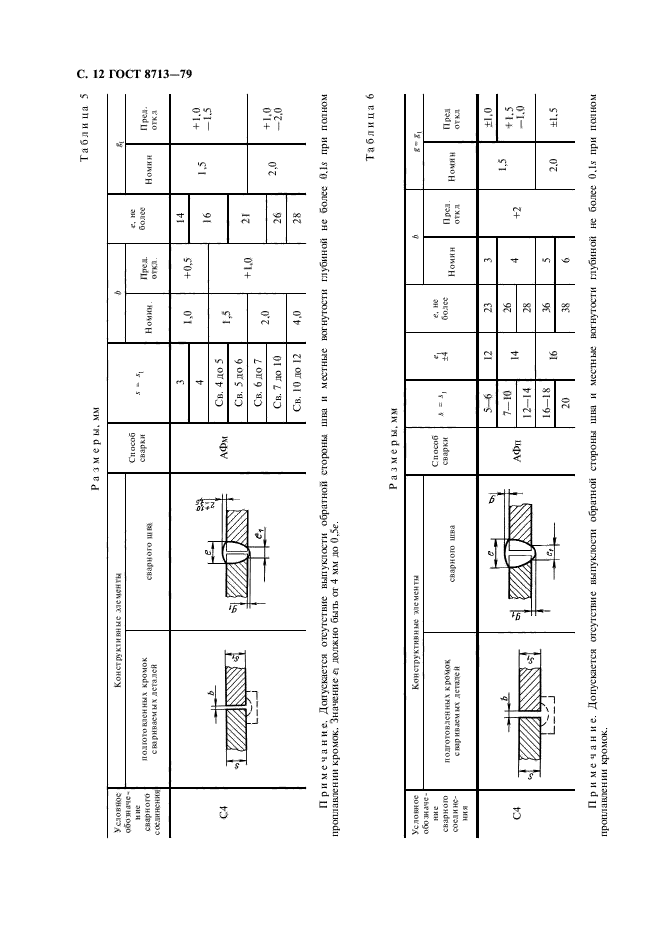

Таблица 5
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
s=s1 |
b |
е, не более |
g1 |
|||
|
подготовленных кромок свариваемых деталей |
сварного шва |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||
|
C4 |
|
|
АФм |
3 |
1,0 |
+0,5 |
14 |
1,5 |
+1,0 -1,5 |
|
4 |
16 |
||||||||
|
Св. 4 до 5 |
1,5 |
+1,0 |
|||||||
|
Св. 5 до 6 |
21 |
||||||||
|
Св. 6 до 7 |
2,0 |
2,0 |
+1,0 -2,0 |
||||||
|
Св. 7 до 10 |
26 |
||||||||
|
Св. 10 до 12 |
4,0 |
28 |
|||||||
Примечание. Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1s при полном проплавлении кромок. Значение е1 должно быть от 4 мм до 0,5е.
Таблица 6
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
s=s1 |
e1 ±4 |
е, не более |
b |
g=g1 |
|||
|
подготовленных кромок свариваемых деталей |
сварного шва |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||
|
С4 |
|
|
АФп |
5-6 |
12 |
23 |
3 |
+2 |
1,5 |
±1,0 |
|
7-10 |
14 |
26 |
4 |
+1,5 -1,0 |
||||||
|
12-14 |
28 |
|||||||||
|
16-18 |
16 |
36 |
5 |
2,0 |
±1,5 |
|||||
|
20 |
38 |
6 |
||||||||
Примечание. Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1s при полном проплавлении кромок.

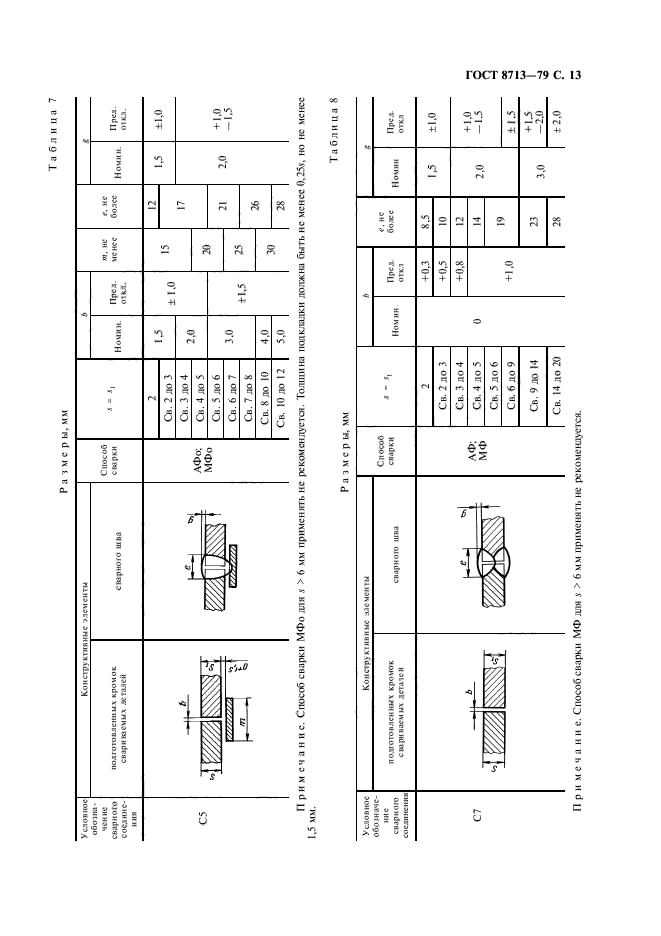

Таблица 7
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
s=s1 |
b |
m, не менее |
е, не более |
g |
|||
|
подготовленных кромок свариваемых деталей |
сварного шва |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||
|
С5 |
|
|
АФо; МФо |
2 |
1,5 |
±1,0 |
15 |
12 |
1,5 |
±1,0 |
|
Св. 2 до 3 |
17 |
|||||||||
|
Св. 3 до 4 |
2,0 |
2,0 |
+1,0 -1,5 |
|||||||
|
Св. 4 до 5 |
20 |
|||||||||
|
Св. 5 до 6 |
3,0 |
±1,5 |
21 |
|||||||
|
Св. 6 до 7 |
25 |
|||||||||
|
Св. 7 до 8 |
26 |
|||||||||
|
Св. 8 до 10 |
4,0 |
30 |
||||||||
|
Св. 10 до 12 |
5,0 |
28 |
||||||||
Примечание. Способ сварки МФо для s>6 мм применять не рекомендуется.
Толщина подкладки должна быть не менее 0,25, но не менее 1,5 мм.
Таблица 8
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
s=s1 |
b |
е, не более |
g |
|||
|
подготовленных кромок свариваемых деталей |
сварного шва |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||
|
С7 |
|
|
АФ; МФ |
2 |
0 |
+0,3 |
8,5 |
1,5 |
±1,0 |
|
Св. 2 до 3 |
+0,5 |
10 |
|||||||
|
Св. 3 до 4 |
+0,8 |
12 |
2,0 |
+1,0 -1,5 |
|||||
|
Св. 4 до 5 |
+1,0 |
14 |
|||||||
|
Св. 5 до 6 |
19 |
||||||||
|
Св. 6 до 9 |
±1,5 |
||||||||
|
Св. 9 до 14 |
23 |
3,0 |
+1,5 -2,0 |
||||||
|
Св. 14 до 20 |
28 |
±2,0 |
|||||||
Примечание. Способ сварки МФ для s>6 мм применять не рекомендуется.

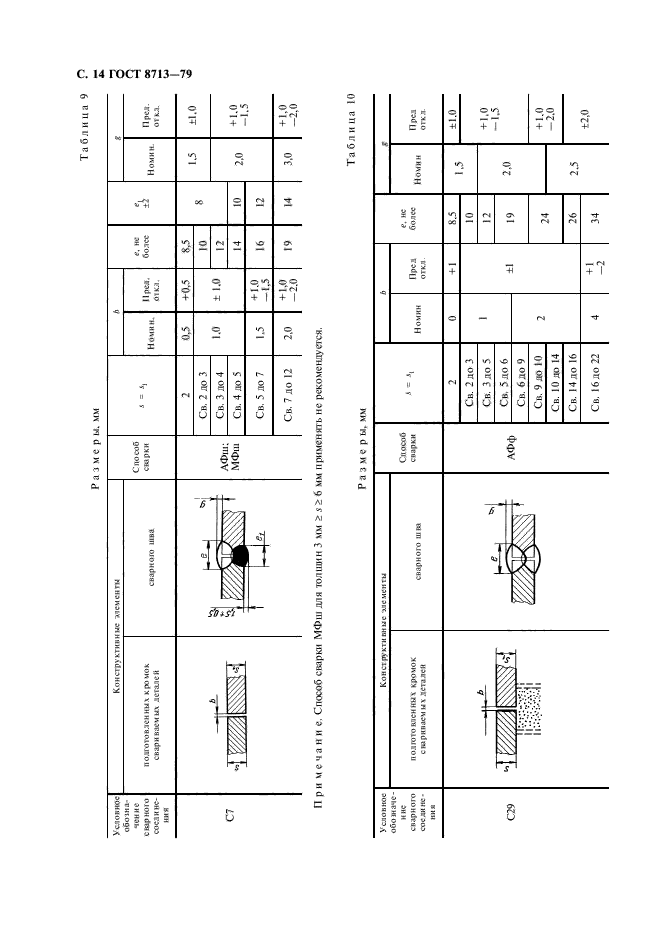

Таблица 9
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
s=s1 |
b |
е, не более |
e1±2 |
g |
|||
|
подготовленных кромок свариваемых деталей |
сварного шва |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||
|
С7 |
|
|
АФш; МФш |
2 |
0,5 |
+0,5 |
8,5 |
8 |
1,5 |
±10 |
|
Св. 2 до 3 |
1,0 |
±1,0 |
10 |
|||||||
|
Св. 3 до 4 |
12 |
2,0 |
+1,0 -1,5 |
|||||||
|
Св. 4 до 5 |
14 |
10 |
||||||||
|
Св. 5 до 7 |
1,5 |
+1,0 -1,5 |
16 |
12 |
||||||
|
Св. 7 до 12 |
2,0 |
+1,0 -2,0 |
19 |
14 |
3,0 |
+1,0 -2,0 |
||||
Примечание. Способ сварки МФш для толщин 3 мм ³s³6 мм применять не рекомендуется.

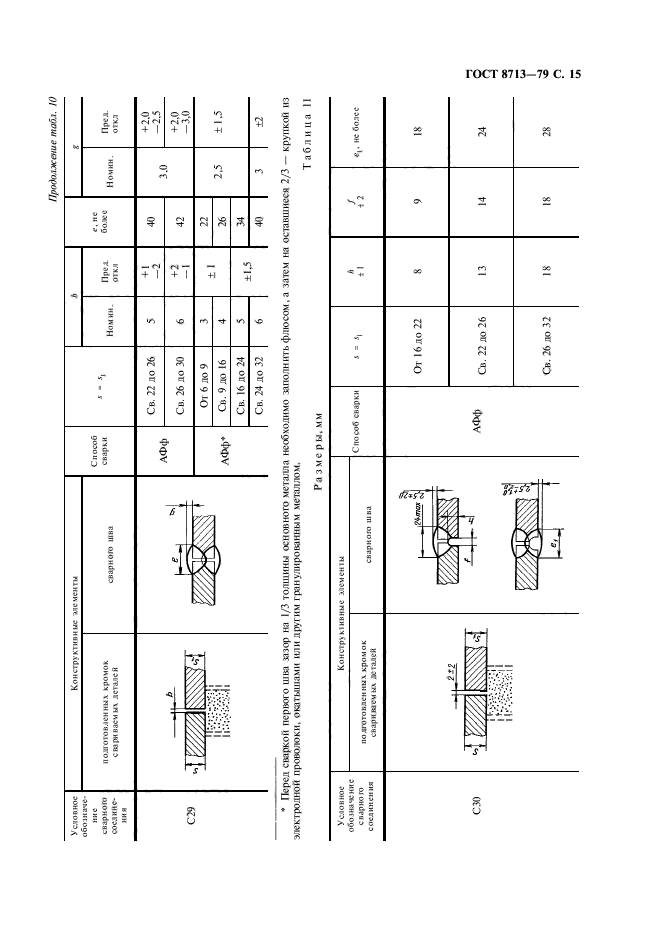

Таблица 10
Размеры, мм
|
Условное обозначение сварного соединения |
Конструктивные элементы |
Способ сварки |
s=s1 |
b |
е, не более |
g |
|||
|
подготовленных кромок |
сварного шва |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||
|
С29 |
| ||||||||
