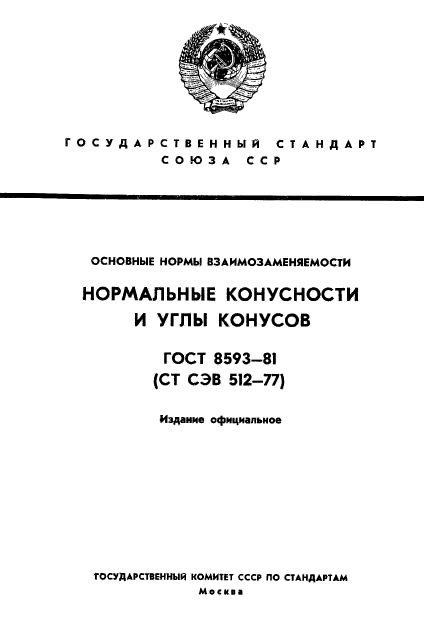

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
НОРМАЛЬНЫЕ КОНУСНОСТИ
И УГЛЫ КОНУСОВ
ГОСТ 8593-81
(СТ СЭВ 512-77)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

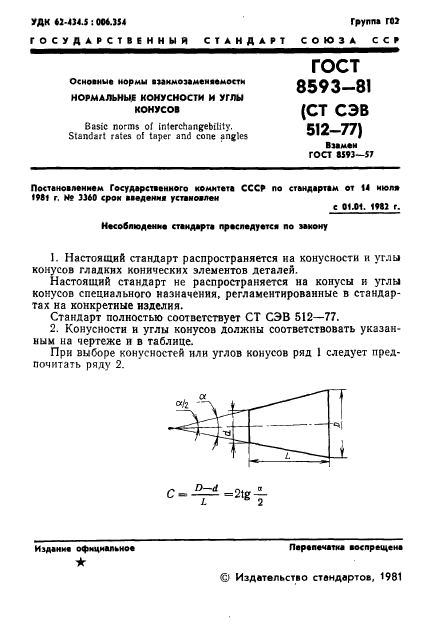

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Основные нормы взаимозаменяемости НОРМАЛЬНЫЕ КОНУСНОСТИ И УГЛЫ Basic norms of interchangebility. Standart rates of taper and cone angles |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 14 июля 1981 г. № 3360 срок введения установлен
с 01.01.1982 г.
1. Настоящий стандарт распространяется на конусности и углы конусов гладких конических элементов деталей.
Настоящий стандарт не распространяется на конусы и углы конусов специального назначения, регламентированные в стандартах на конкретные изделия.
Стандарт полностью соответствует СТ СЭВ 512-77.
2. Конусности и углы конусов должны соответствовать указанным на чертеже и в таблице.
При выборе конусностей или углов конусов ряд 1 следует предпочитать ряду 2.
|

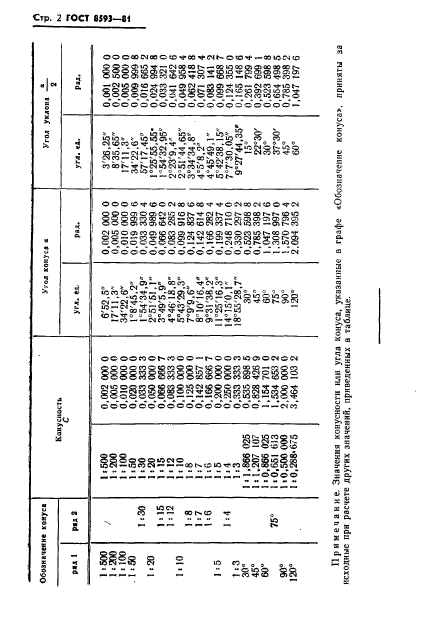

Обозначение конуса |
Конусность C |
Угол конуса α |
Угол уклона
|
||||
|
ряд 1 |
ряд 2 |
угл. ед. |
рад. |
угл. ед. |
рад. |
||
|
1:500 |
1:500 |
0,0020000 |
6‘52,5« |
0,0020000 |
3‘26,25« |
0,0010000 |
|
|
1:200 |
1:200 |
0,0050000 |
17‘11,3« |
0,0050000 |
8‘35,65« |
0,0025000 |
|
|
1:100 |
1:100 |
0,0100000 |
34‘22,6« |
0,0100000 |
17‘11,3« |
0,0050000 |
|
|
1:50 |
1:50 |
0,0200000 |
1°8‘45,2« |
0,0199996 |
34‘22,6« |
0,0099998 |
|
|
1:30 |
1:30 |
0,0333333 |
1°54‘34,9« |
0,0333304 |
57‘17,45« |
0,0166652 |
|
|
1:20 |
1:20 |
0,0500000 |
2°51‘51,1« |
0,0499896 |
1°25‘55,55« |
0,0249948 |
|
|
1:15 |
1:15 |
0,0666667 |
3°49‘5,9« |
0,0666420 |
1°54‘32,95« |
0,0333210 |
|
|
1:12 |
1:12 |
0,0833333 |
4°46‘18,8« |
0,0832852 |
2°23‘9,4« |
0,0416426 |
|
|
1:10 |
1:10 |
0,1000000 |
5°43‘29,3« |
0,0999168 |
2°51‘44,65« |
0,0499584 |
|
|
1:8 |
1:8 |
0,1250000 |
7°9‘9,6« |
0,1248376 |
3°34‘34,8« |
0,0624188 |
|
|
1:7 |
1:7 |
0,1428571 |
8°10‘16,4« |
0,1426148 |
4°5‘8,2« |
0,0713074 |
|
|
1:6 |
1:6 |
0,1666667 |
9°31‘38,2« |
0,1662824 |
4°45‘49,1« |
0,0831412 |
|
|
1:5 |
1:5 |
0,2000000 |
11°25‘16,3« |
0,1993374 |
5°42‘38,15« |
0,0996687 |
|
|
1:4 |
1:4 |
0,2500000 |
14°15‘0,1« |
0,2487100 |
7°7‘30,05« |
0,1243550 |
|
|
1:3 |
1:3 |
0,3333333 |
18°55‘28,7« |
0,3302972 |
9°27‘44,35« |
0,1651486 |
|
|
30° |
1:1,866025 |
0,5358985 |
30° |
0,5235988 |
15° |
0,2617994 |
|
|
45° |
1:1,207107 |
0,8284269 |
45° |
0,7853982 |
22°30‘ |
0,3926991 |
|
|
60° |
1:0,866025 |
1,1547010 |
60° |
1,0471976 |
30° |
0,5235988 |
|
|
75° |
1:0,651613 |
1,5346532 |
75° |
1,3089970 |
37°30‘ |
0,6544985 |
|
|
90° |
1:0,500000 |
2,0000000 |
90° |
1,5707964 |
45° |
0,7853982 |
|
|
120° |
1:0,288675 |
3,4641032 |
120° |
2,0943952 |
60° |
1,0471976 |
|
Примечание. Значения конусности или угла конуса, указанные в графе «Обозначение конуса», приняты за исходные при расчете других значений, приведенных в таблице.

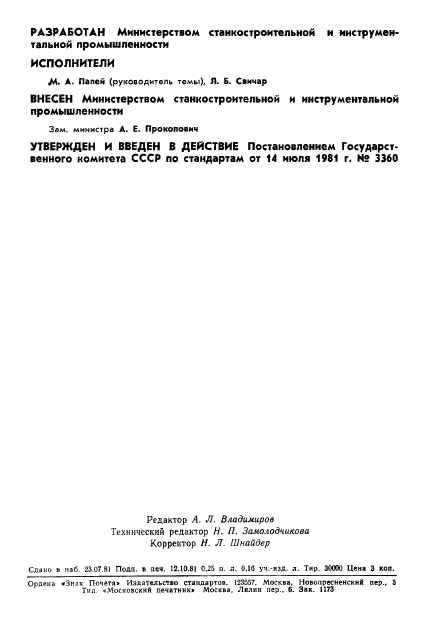

РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности
ИСПОЛНИТЕЛИ
М.А. Палей (руководитель темы), Л.Б. Свичар
ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
Зам. министра А.Е. Прокопович
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14 июля 1981 г. № 3360
