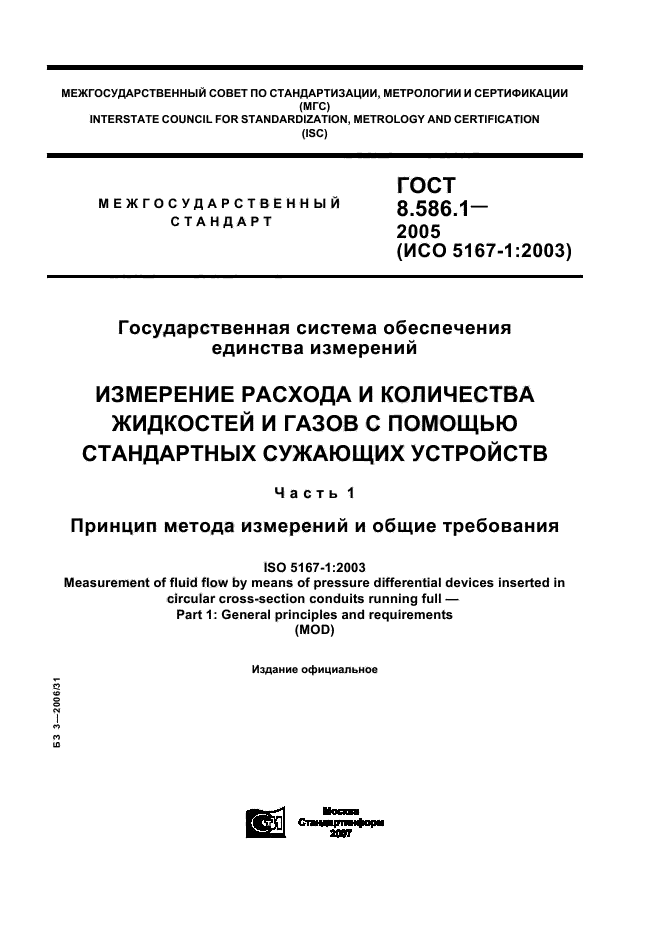

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)
ГОСТ
МЕЖГОСУДАРСТВЕННЫЙ 8 586 1 —
СТАНДАРТ
2005 (ИСО 5167-1:2003)
Государственная система обеспечения единства измерений
ИЗМЕРЕНИЕ РАСХОДА И КОЛИЧЕСТВА ЖИДКОСТЕЙ И ГАЗОВ С ПОМОЩЬЮ СТАНДАРТНЫХ СУЖАЮЩИХ УСТРОЙСТВ
Часть 1
Принцип метода измерений и общие требования
ISO 5167-1:2003
Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full —
Part 1: General principles and requirements (MOD)
Издание официальное
ГОСТ 8.586.1-2005

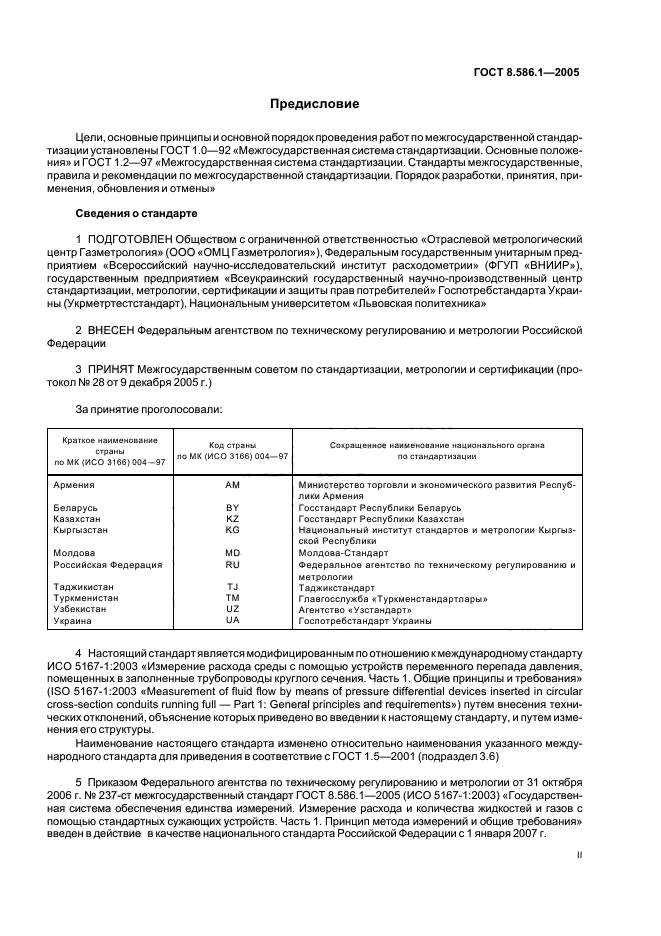

Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения. обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «Отраслевой метрологический центр Газметрология» (ООО «ОМЦ Газметрология»). Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»), государственным предприятием «Всеукраинсхий государственный научно-производственный центр стандартизации, метрологии, сертификации и защиты прав потребителей» Госпотребстандарта Украины (Укрметртестстандарт), Национальным университетом «Львовская политехника»
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии Российской Федерации
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол No 28 от 9 декабря 2005 г.)
|
За принятие проголосовали: |
|||||||||||||||||||||||||||||||||
|
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 5167-1:2003 «Измерение расхода среды с помощью устройств переменного перепада давления, помещенных в заполненные трубопроводы круглого сечения. Часть 1. Общие принципы и требования» (ISO 5167-1:2003 «Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full — Part 1: General principles and requirements») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту, и путем изменения его структуры.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2006 г. N» 237-ст межгосударственный стандарт ГОСТ 8.586.1-2005 (ИСО 5167-1:2003) «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования» введен в действие в качестве национального стандарта Российской Федерации с 1 января 2007 г.
н
ГОСТ 8.586.1-2005

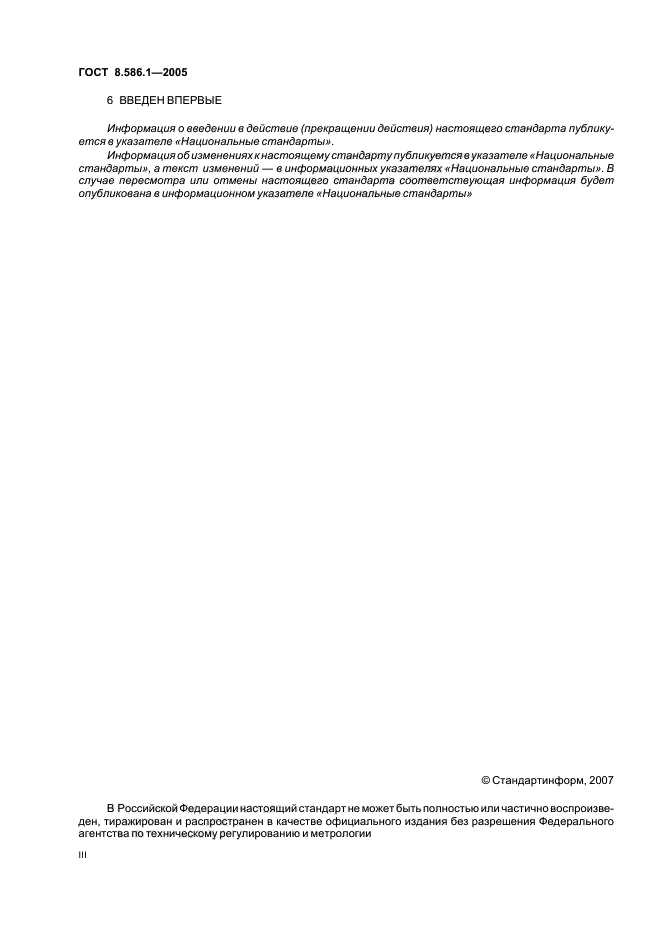

6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандартыи.
Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты». а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»
©Стандартинформ, 2007
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
ГОСТ 8.586.1-2005

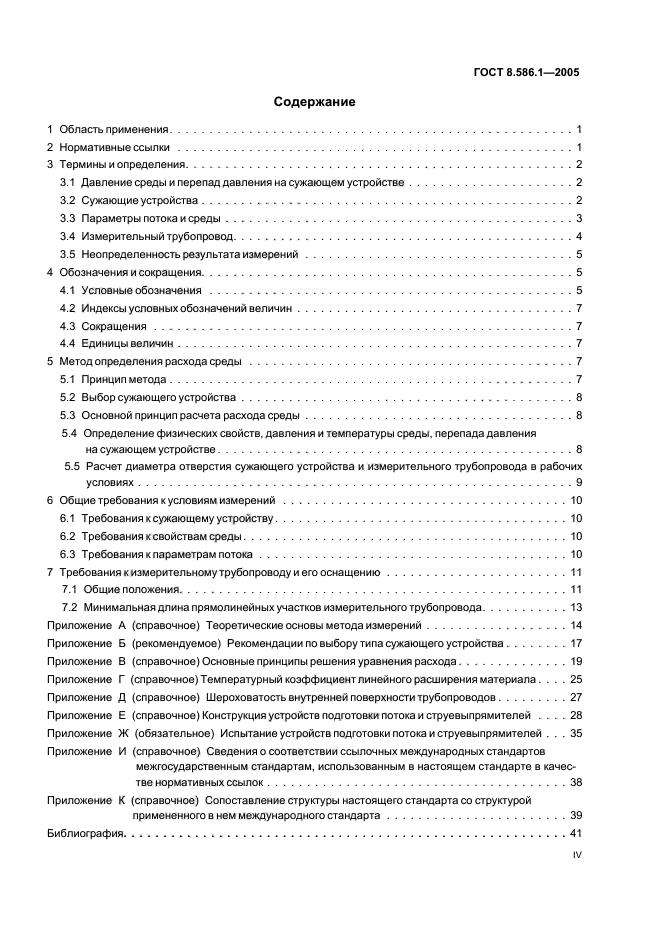

Содержание
1 Область применения……………………………………………1
2 Нормативные ссылки…………………………………………..1
3 Термины и определения………………………………………….2
3.1 Давление среды и перепад давления на сужающем устройстве…………………2
3.2 Сужающие устройства………………………………………..2
3.3 Параметры потока и среды……………………………………..3
3.4 Измерительный трубопровод…………………………………….4
3.5 Неопределенность результата измерений…………………………….5
4 Обозначения и сокращения. ……………………………………….5
4.1 Условные обозначения……………………………………….5

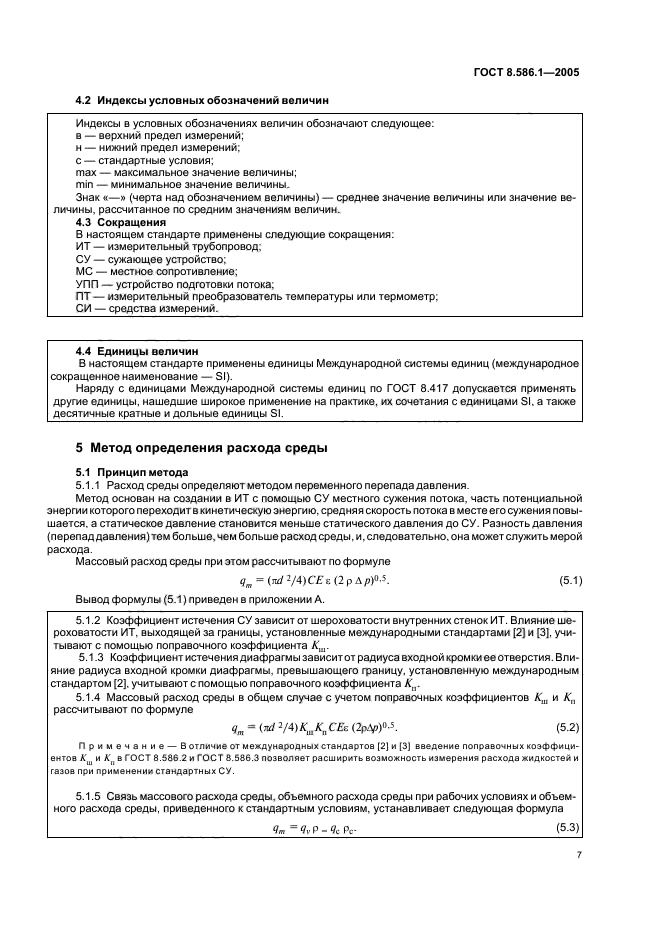

4.2 Индексы условных обозначений величин……………………………..7
4.3 Сокращения……………………………………………..7
4.4 Единицы величин…………………………………………..7
5 Метод определения расхода среды…………………………………..7
5.1 Принцип метода……………………………………………7
5.2 Выбор сужающего устройства……………………………………8
5.3 Основной принцип расчета расхода среды…………………………….8
5.4 Определение физических свойств, давления и температуры среды, перепада давления
на сужающем устройстве………………………………………8
5.5 Расчет диаметра отверстия сужающего устройства и измерительного трубопровода в рабочих
условиях……………………………………………….9

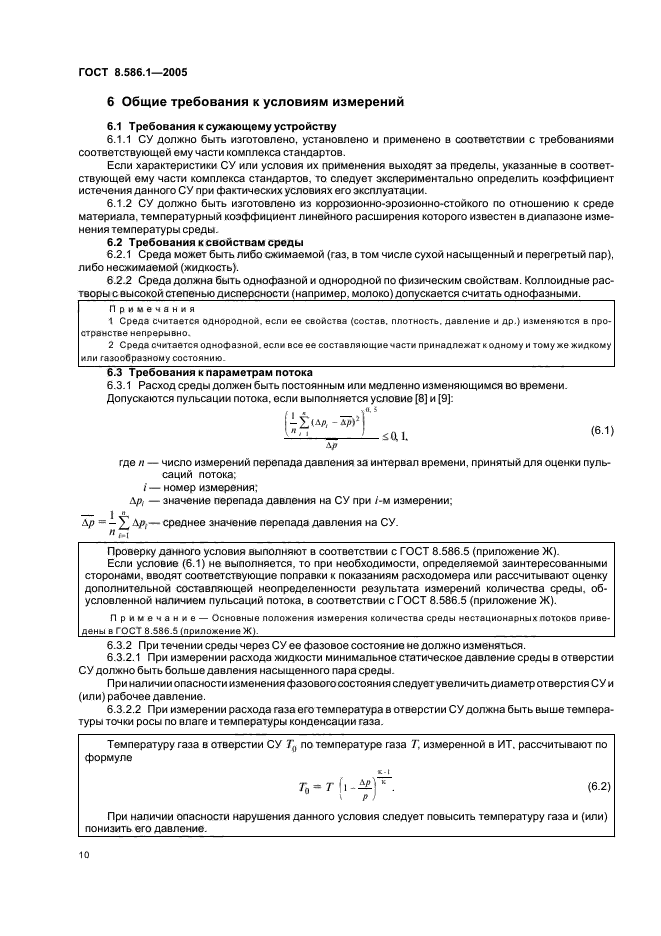

6 Общие требования к условиям измерений………………………………10
6.1 Требования к сужающему устройству……………………………….10
6.2 Требования к свойствам среды…………………………………..10
6.3 Требования к параметрам потока…………………………………10
7 Требования к измерительному трубопроводу и его оснащению…………………..11

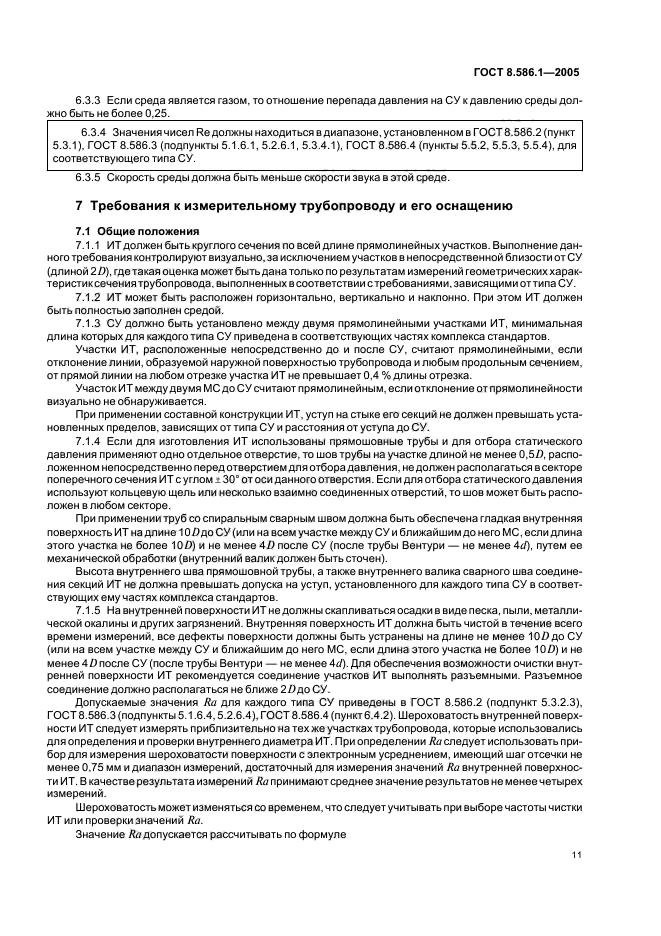

7.1 Общие положения………………………………………….11

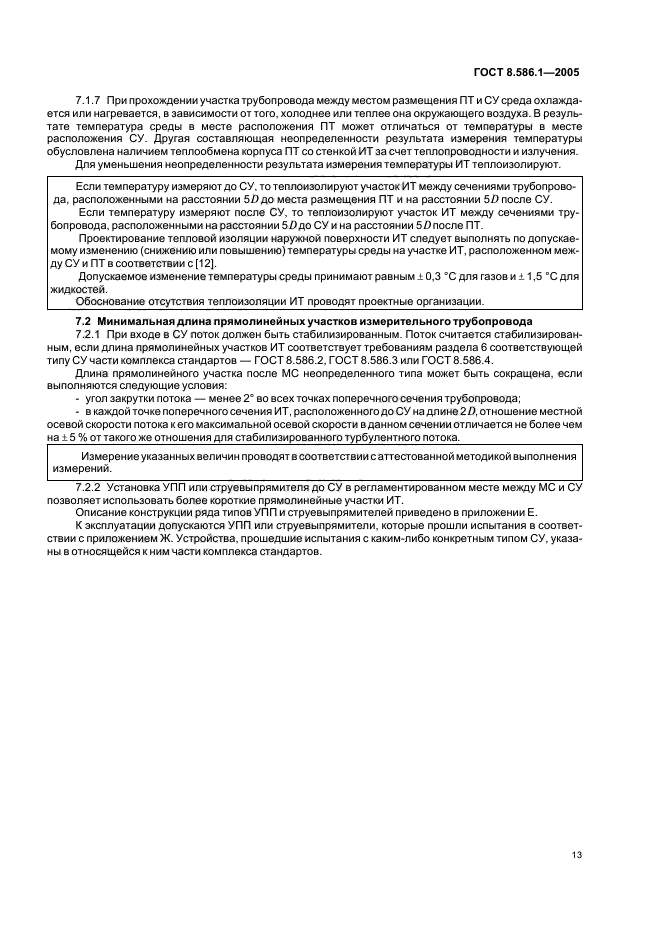

7.2 Минимальная длина прямолинейных участков измерительного трубопровода………..13

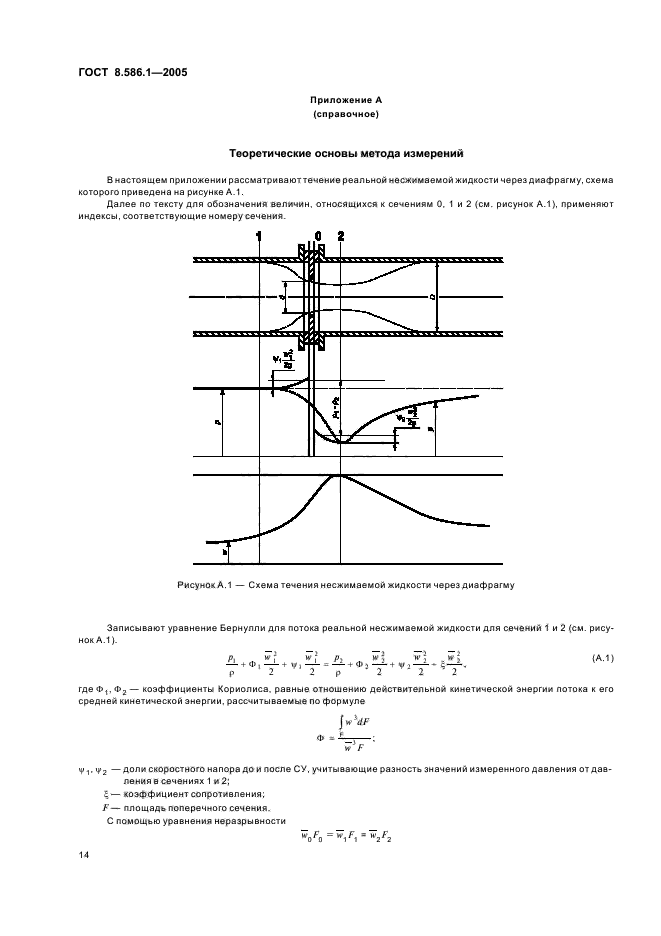

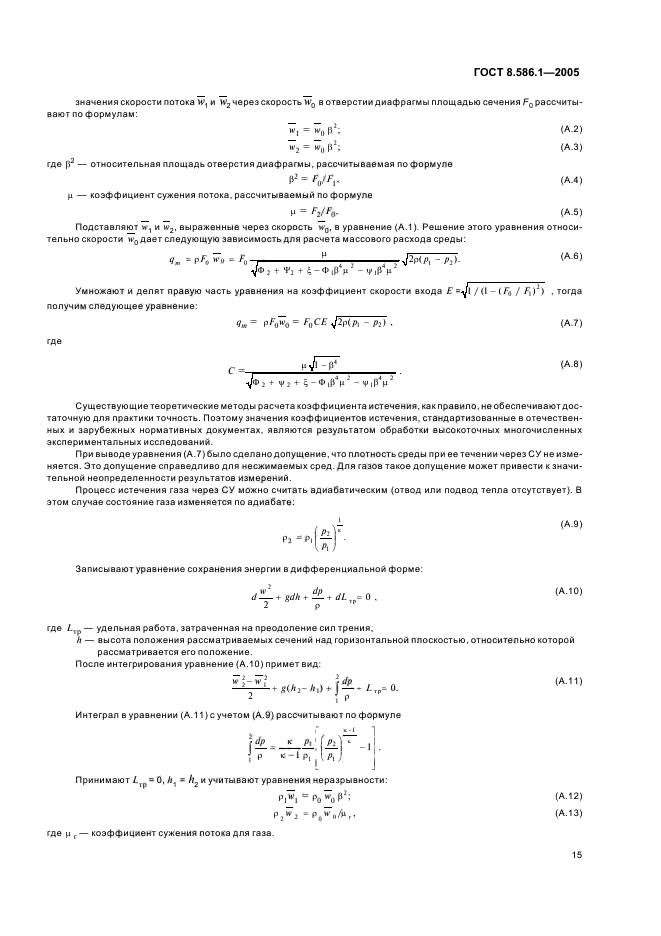

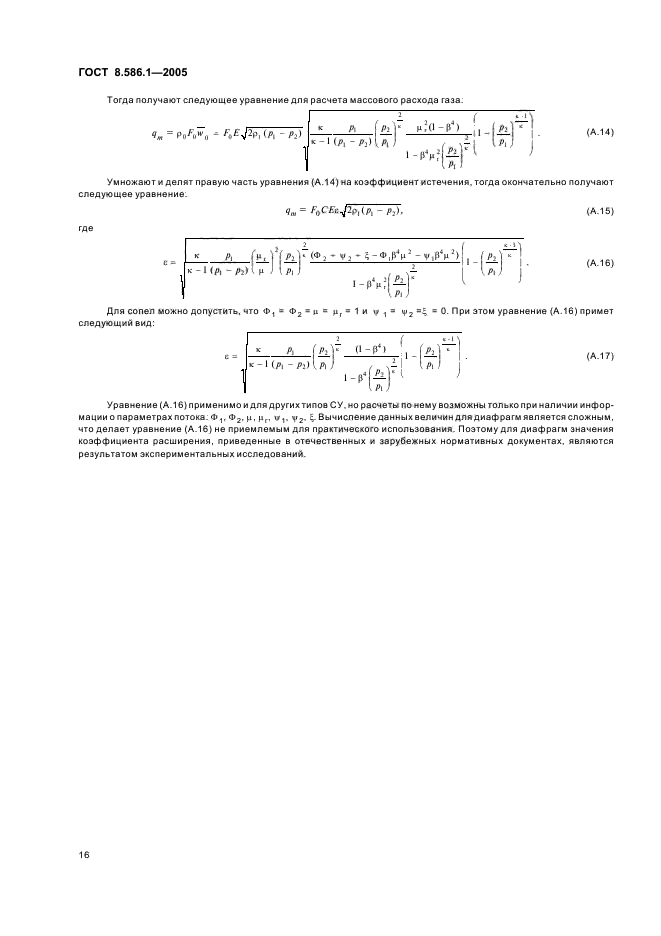

Приложение А (справочное) Теоретические основы метода измерений………………14

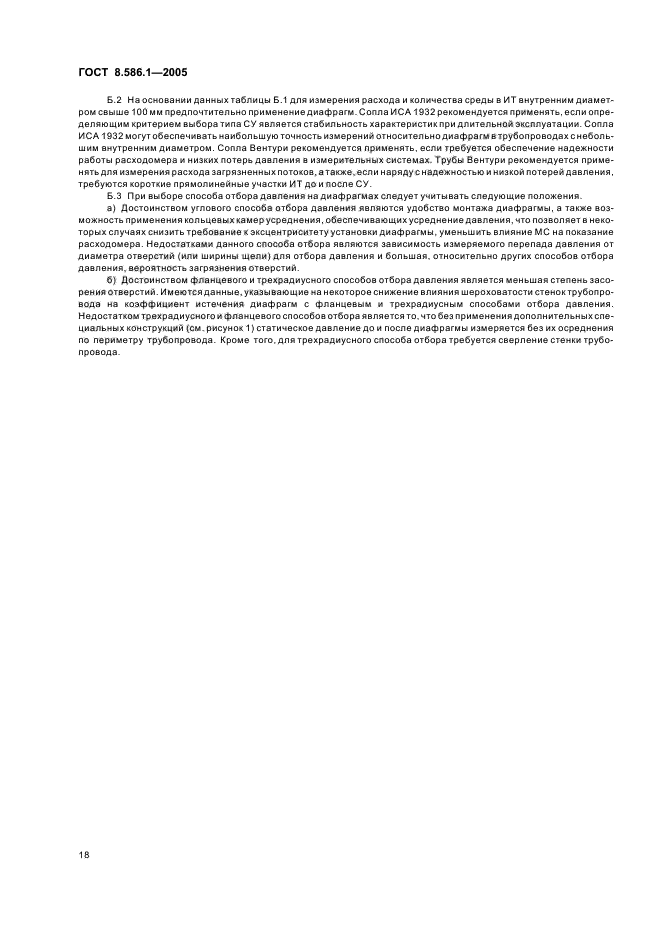

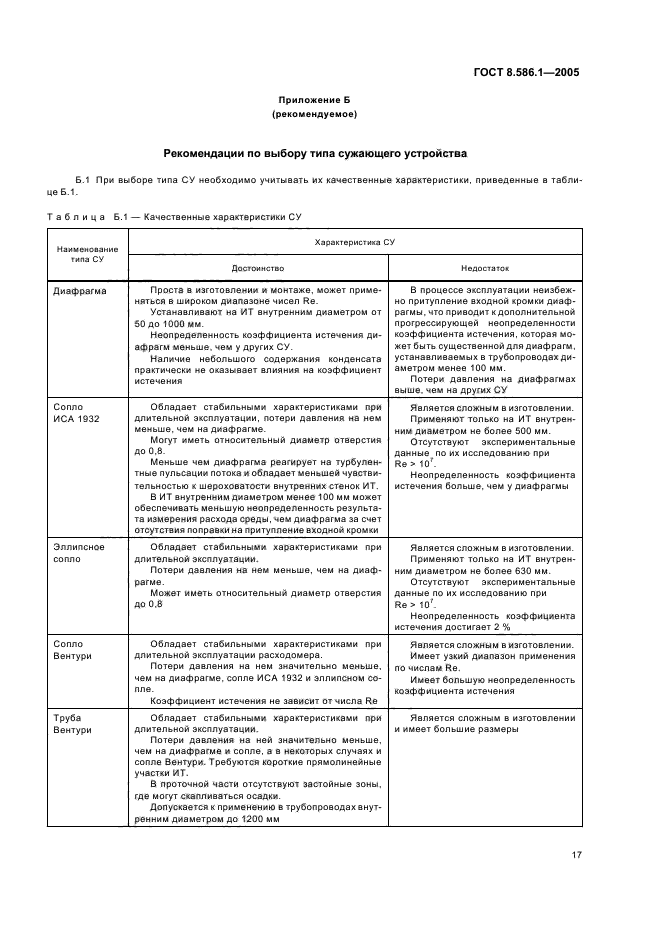

Приложение Б (рекомендуемое) Рекомендации по выбору типа сужающего устройства ……..17

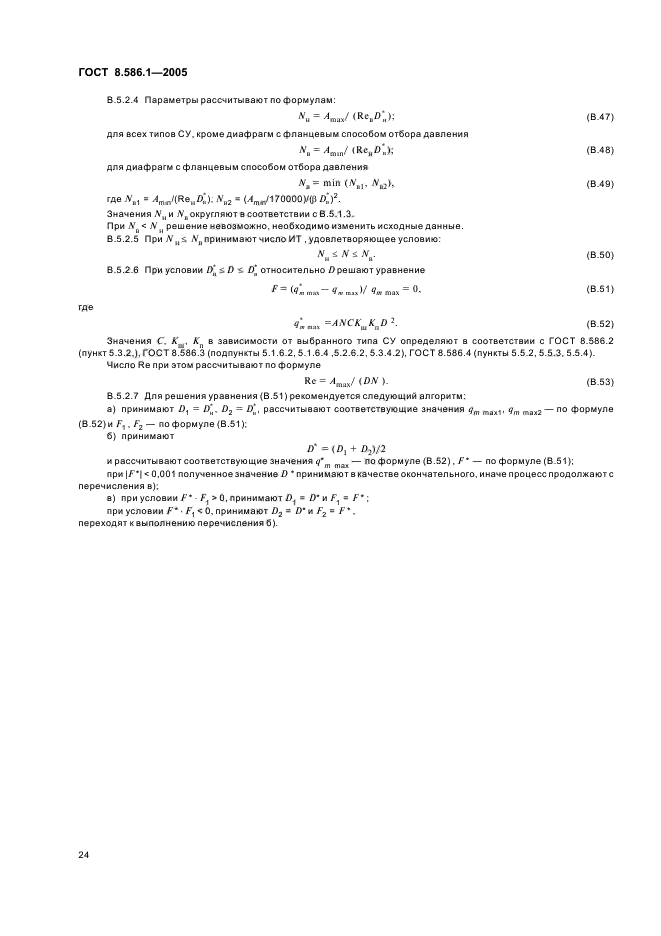

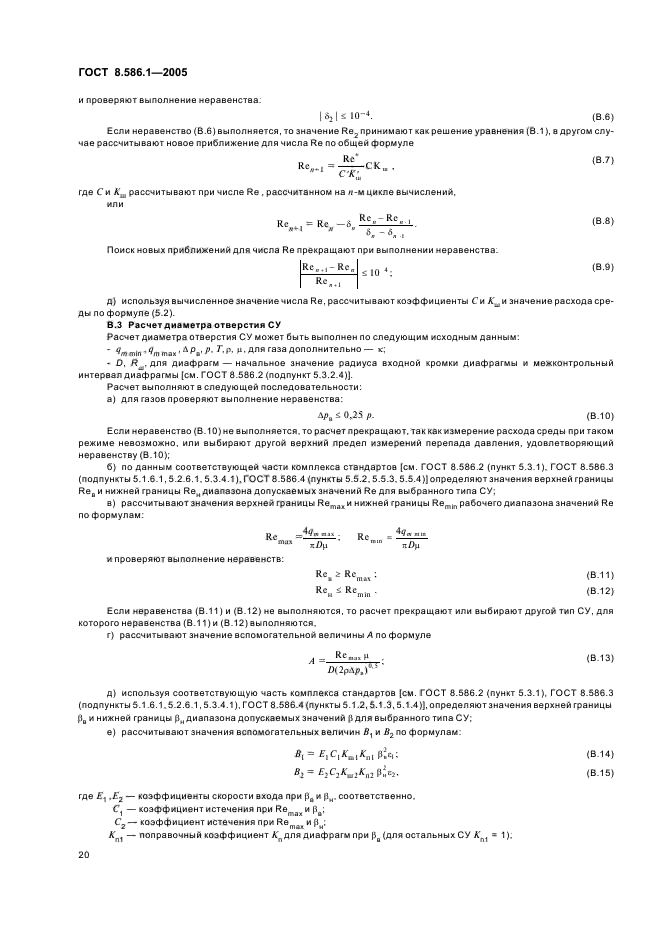

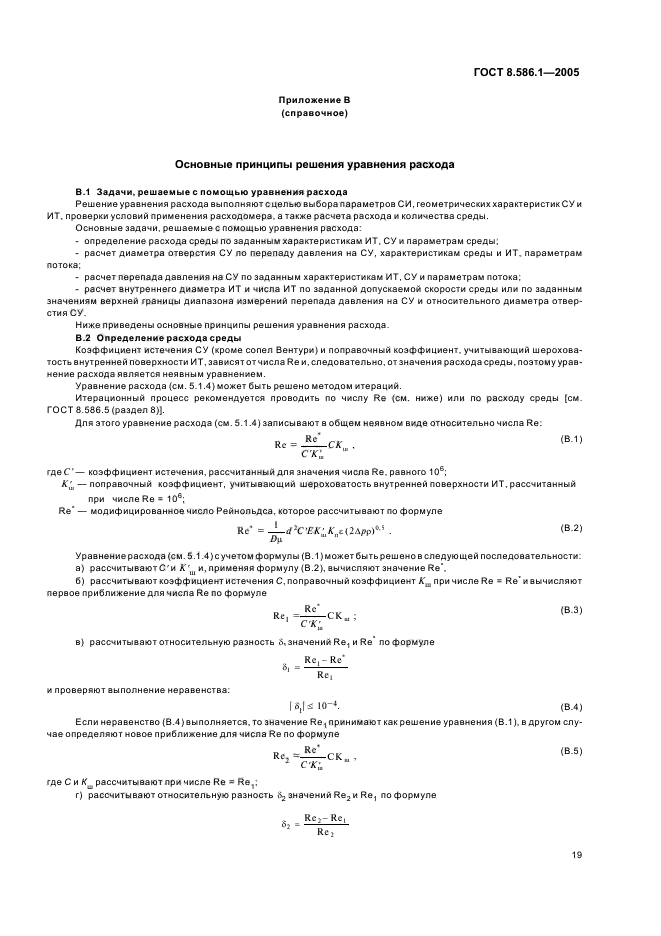

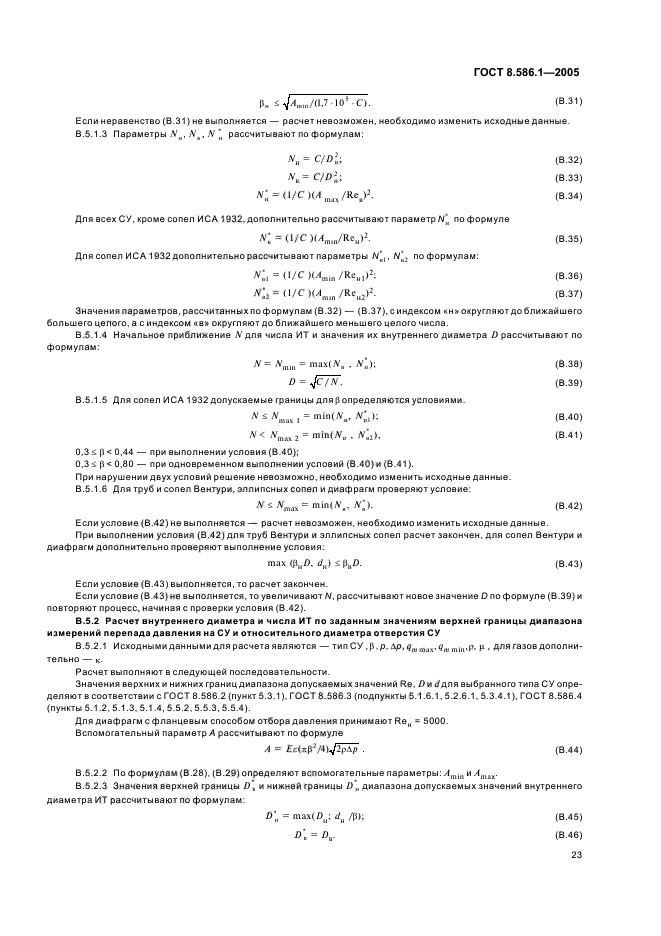

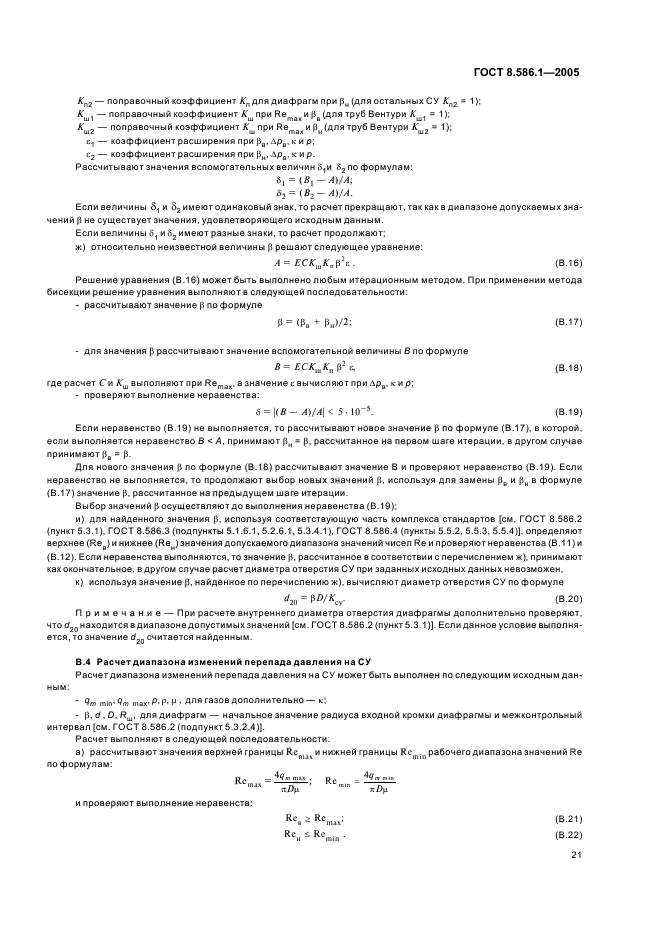

Приложение В (справочное) Основные принципы решения уравнения расхода…………..19

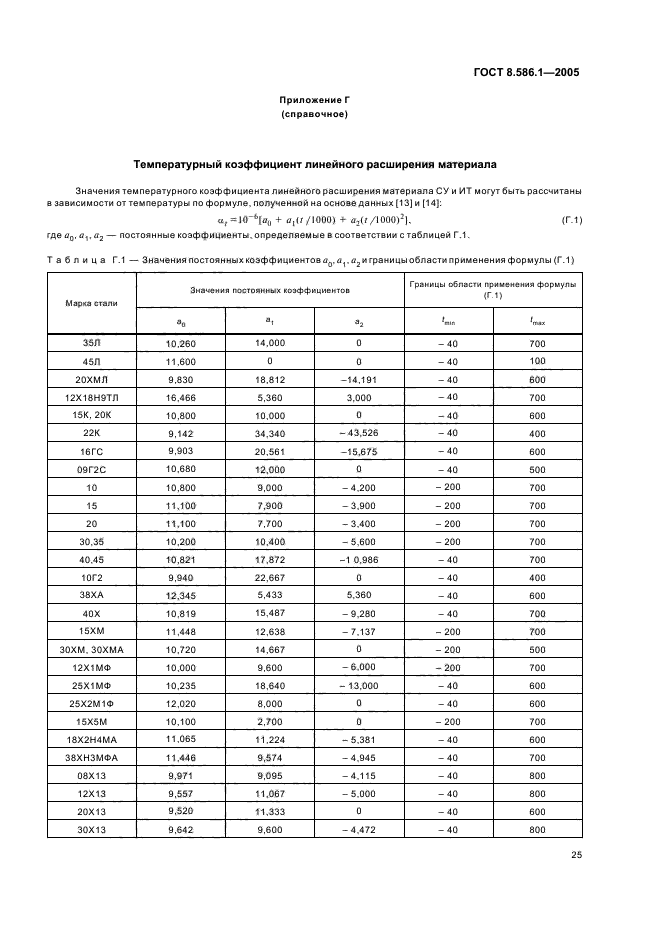

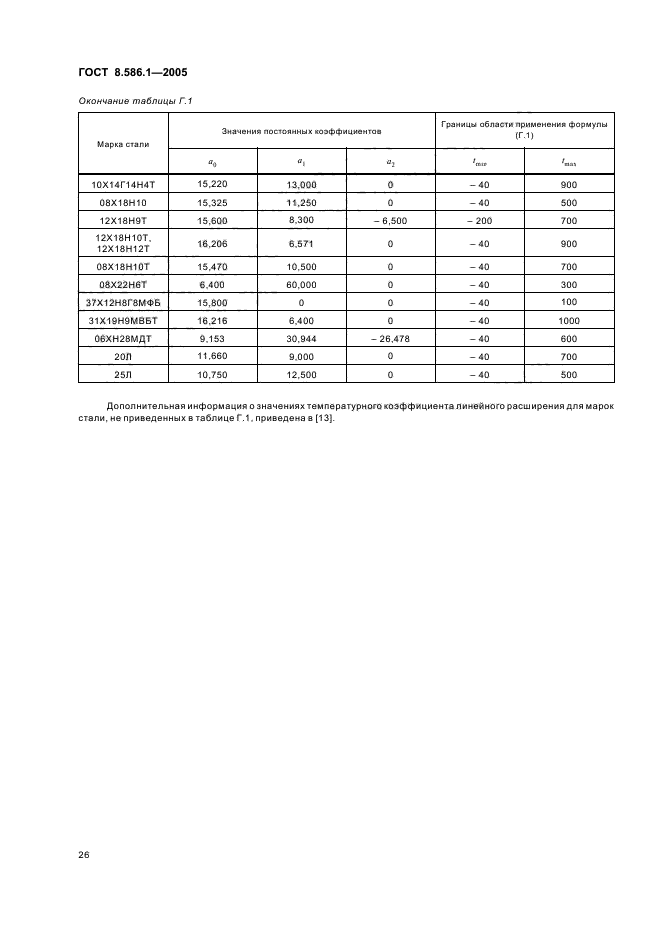

Приложение Г (справочное) Температурный коэффициент линейного расширения материала. … 25

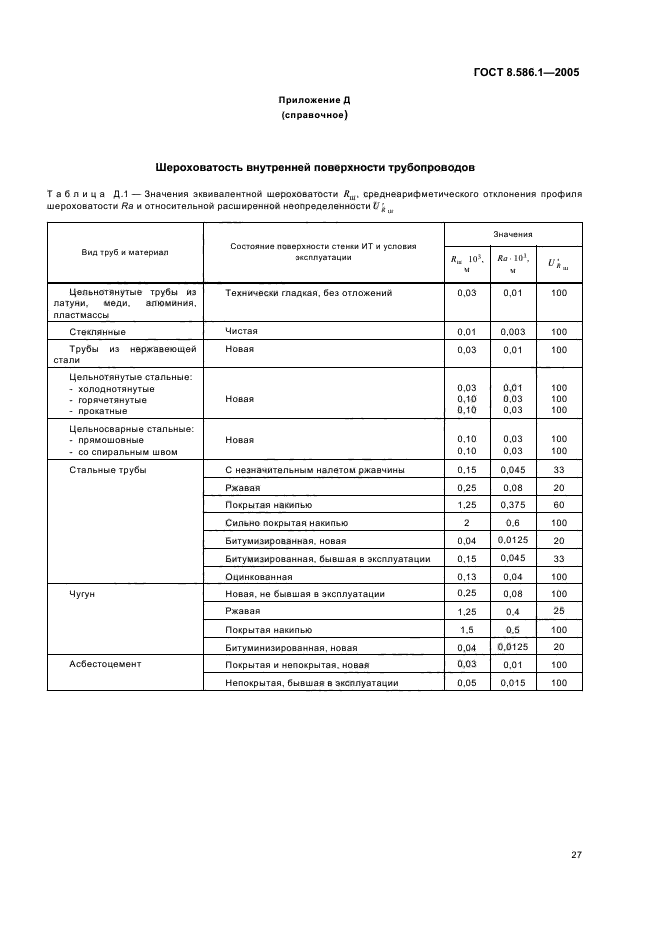

Приложение Д (справочное) Шероховатость внутренней поверхности трубопроводов………27

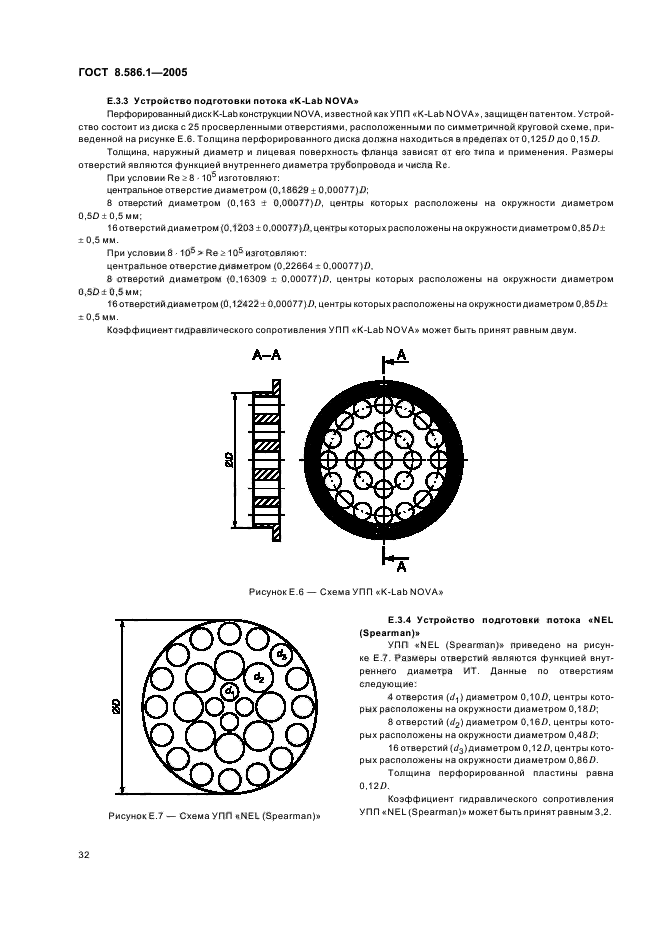

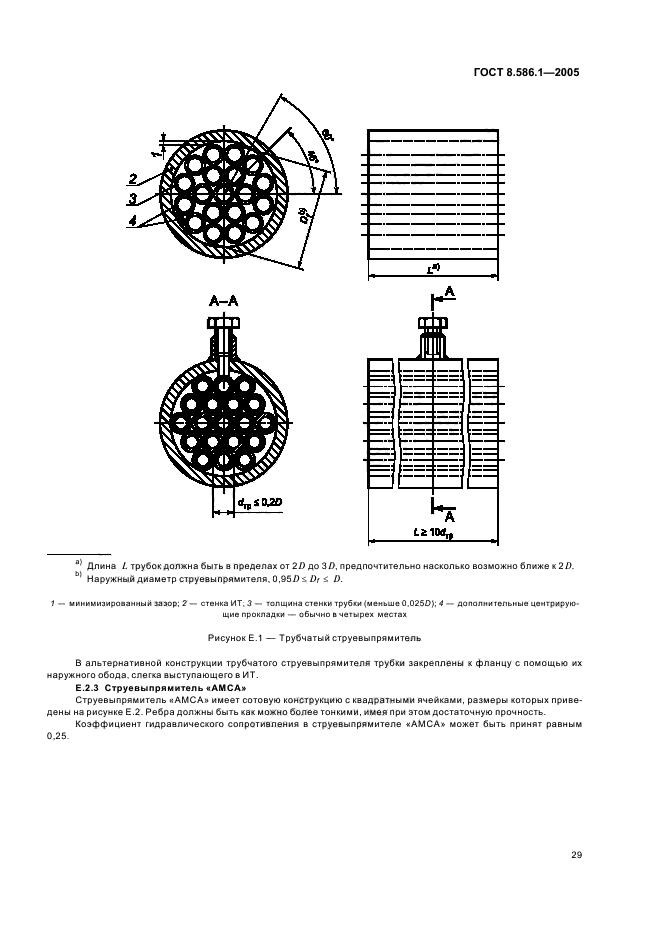

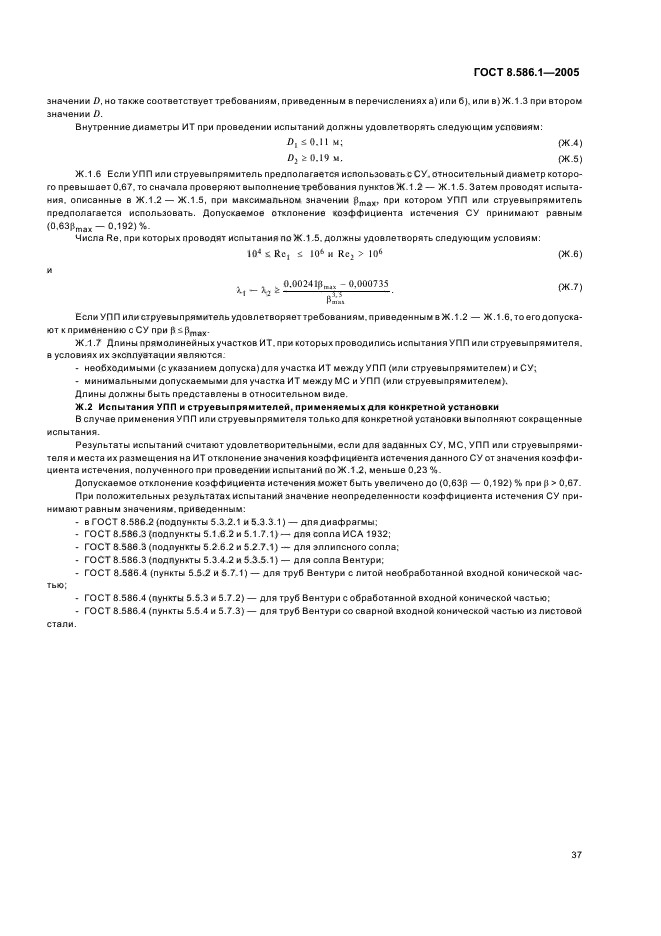

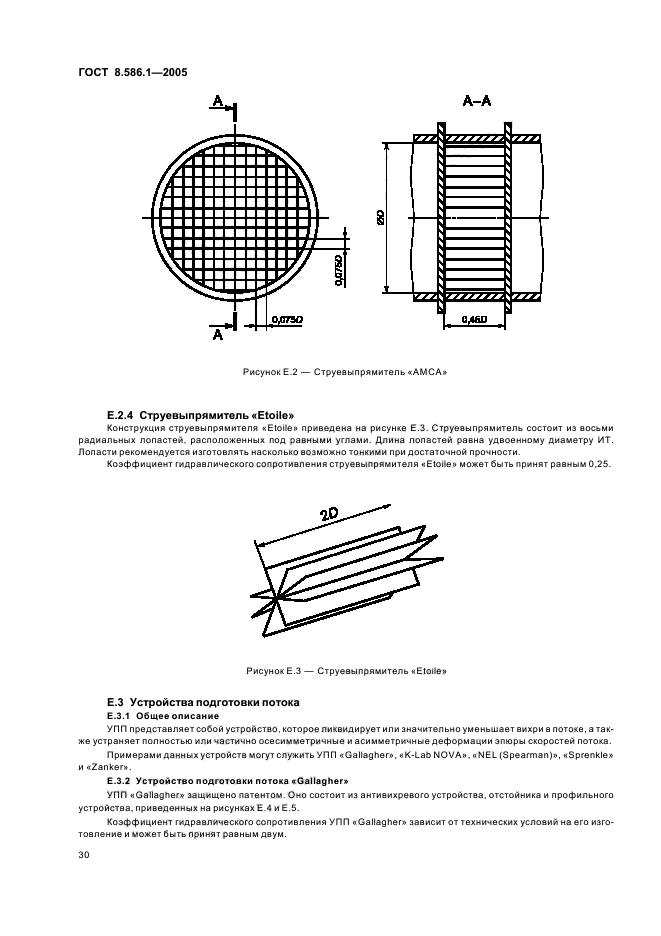

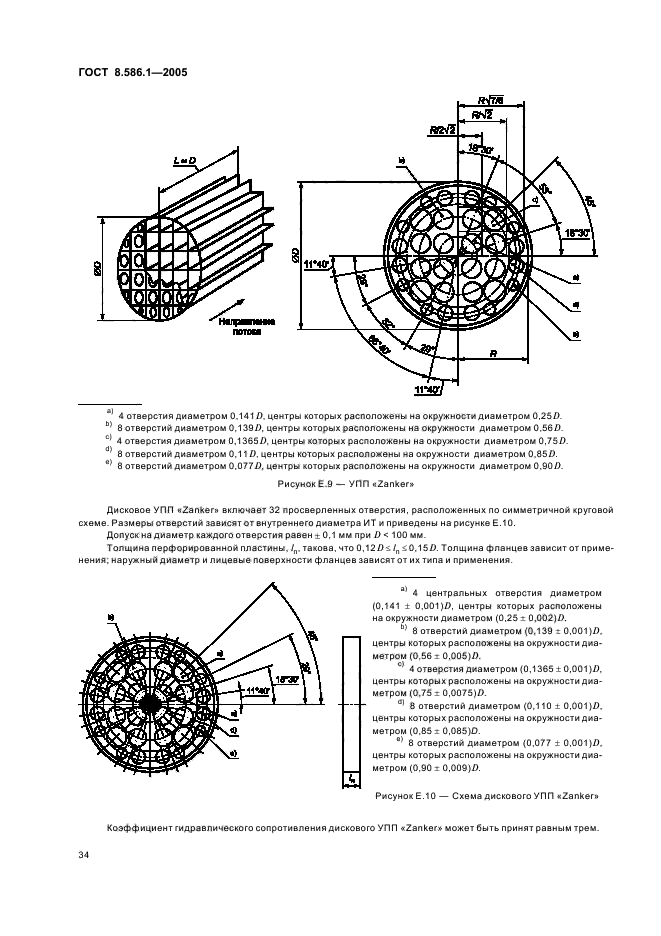

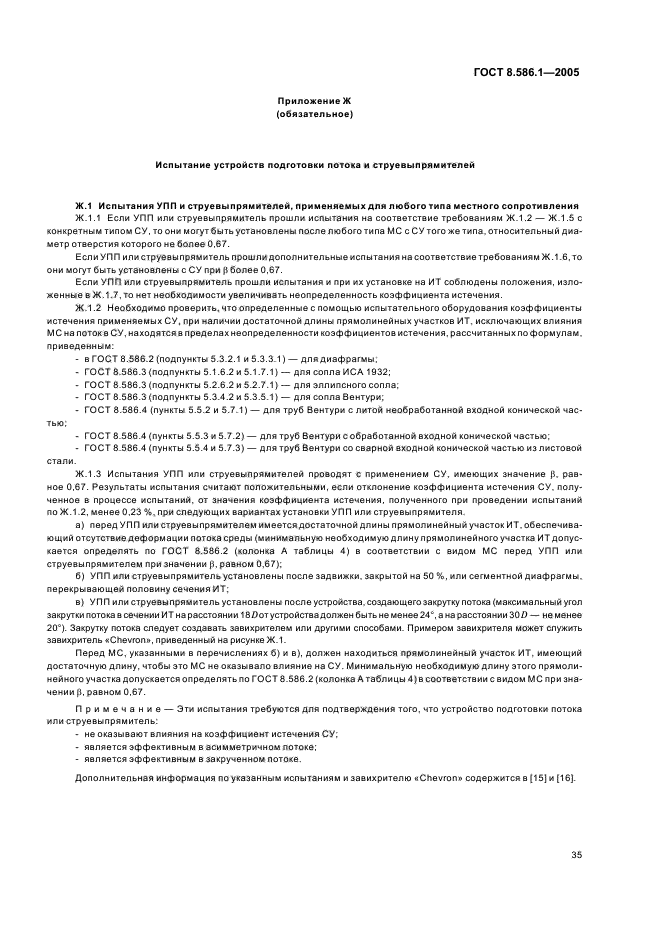

Приложение Е (справочное) Конструкция устройств подготовки потока и струевыпрямителей ….28 Приложение Ж (обязательное) Испытание устройств подготовки потока и струевыпрямителей … 35 Приложение И (справочное) Сведения о соответствии ссылочных международных стандартов
межгосударственным стандартам, использованным в настоящем стандарте в качестве нормативных ссылок………………………………..38

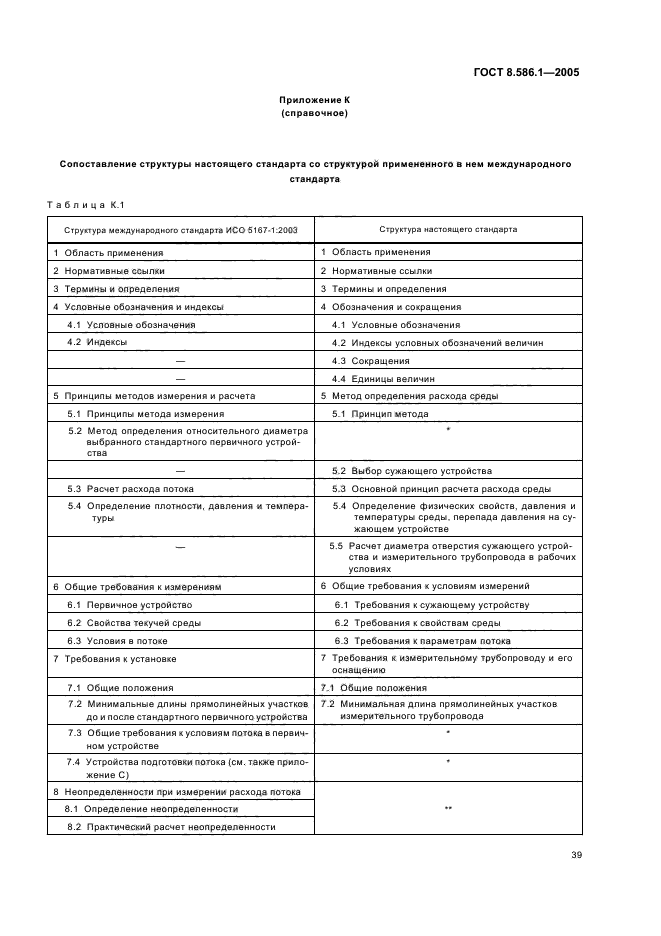

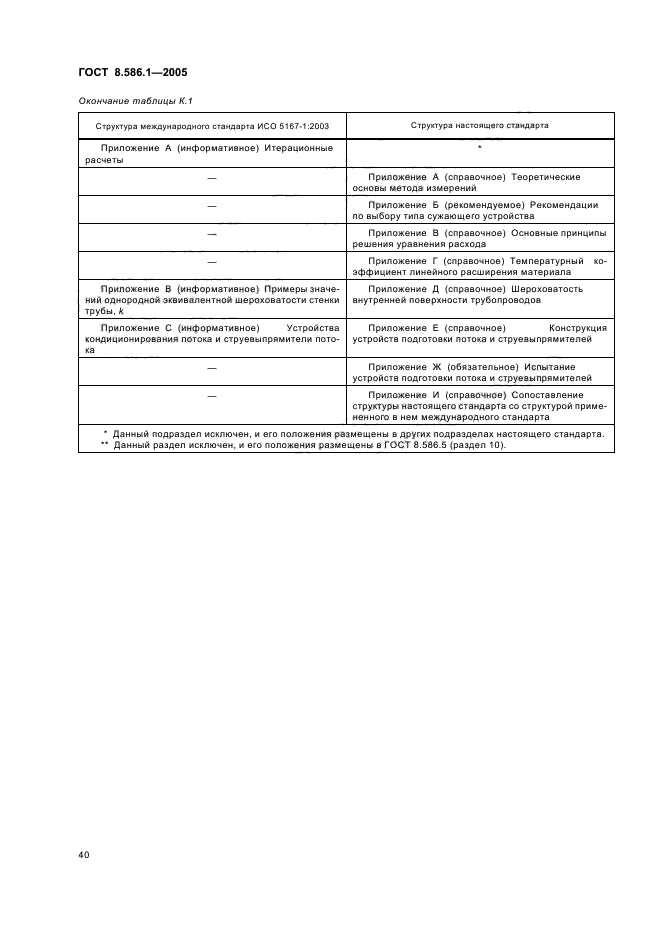

Приложение К (справочное) Сопоставление структуры настоящего стандарта со структурой
примененного в нем международного стандарта…………………..39

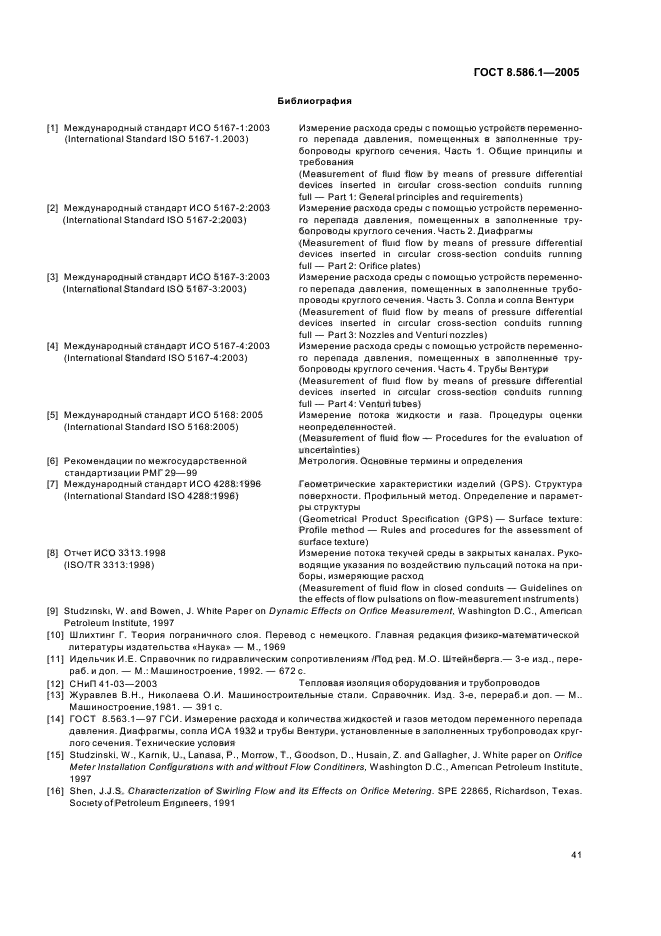

Библиография………………………………………………..41
ГОСТ 8.586.1-2005

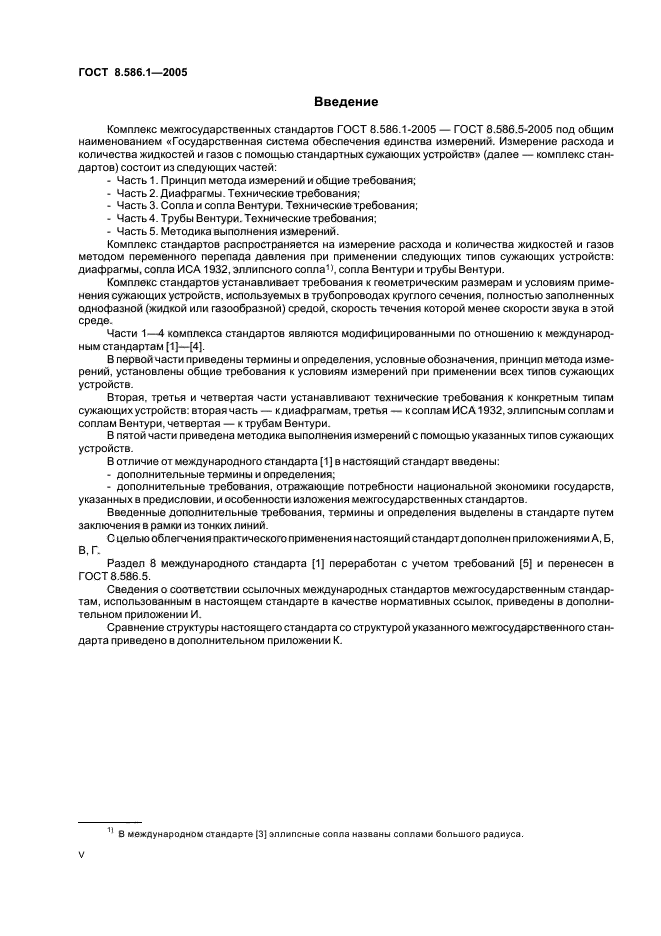

Введение
Комплекс межгосударственных стандартов ГОСТ 8.586.1-2005 — ГОСТ 8.586.5-2005 под общим наименованием «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств» (далее — комплекс стандартов) состоит из следующих частей:
— Часть 1. Принцип метода измерений и общие требования;
— Часть 2. Диафрагмы. Технические требования;
— Часть 3. Сопла и сопла Вентури. Технические требования;
— Часть 4. Трубы Вентури. Технические требования;
— Часть 5. Методика выполнения измерений.
Комплекс стандартов распространяется на измерение расхода и количества жидкостей и газов методом переменного перепада давления при применении следующих типов сужающих устройств: диафрагмы, сопла ИСА1932, эллипсного сопла1 >. сопла Вентури и трубы Вентури.
Комплекс стандартов устанавливает требования к геометрическим размерам и условиям применения сужающих устройств, используемых в трубопроводах круглого сечения, полностью заполненных однофазной (жидкой или газообразной) средой, скорость течения которой менее скорости звука в этой среде.
Части 1—4 комплекса стандартов являются модифицированными по отношению к международным стандартам [1J—[4].
В первой части приведены термины и определения, условные обозначения, принцип метода измерений. установлены общие требования к условиям измерений при применении всех типов сужающих устройств.
Вторая, третья и четвертая части устанавливают технические требования к конкретным типам сужающих устройств: вторая часть — к диафрагмам, третья — ксоплам ИСА 1932. эллипсмым соплам и соплам Вентури, четвортая — к трубам Вентури.
В пятой части приведена методика выполнения измерений с помощью указанных типов сужающих устройств.
В отличие от международного стандарта [1] в настоящий стандарт введены:
— дополнительные термины и определения;
— дополнительные требования, отражающие потребности национальной экономики государств, указанных в предисловии, и особенности изложения межгосударственных стандартов.
Введенные дополнительные требования, термины и определения выделены в стандарте путем заключения в рамки из тонких линий.
С целью облегчения практического применения настоящий стандарт дополнен приложениями А, Б.
В. Г.
Раздел 8 международного стандарта [1] переработан с учетом требований [5] и перенесен в ГОСТ 8.586.5.

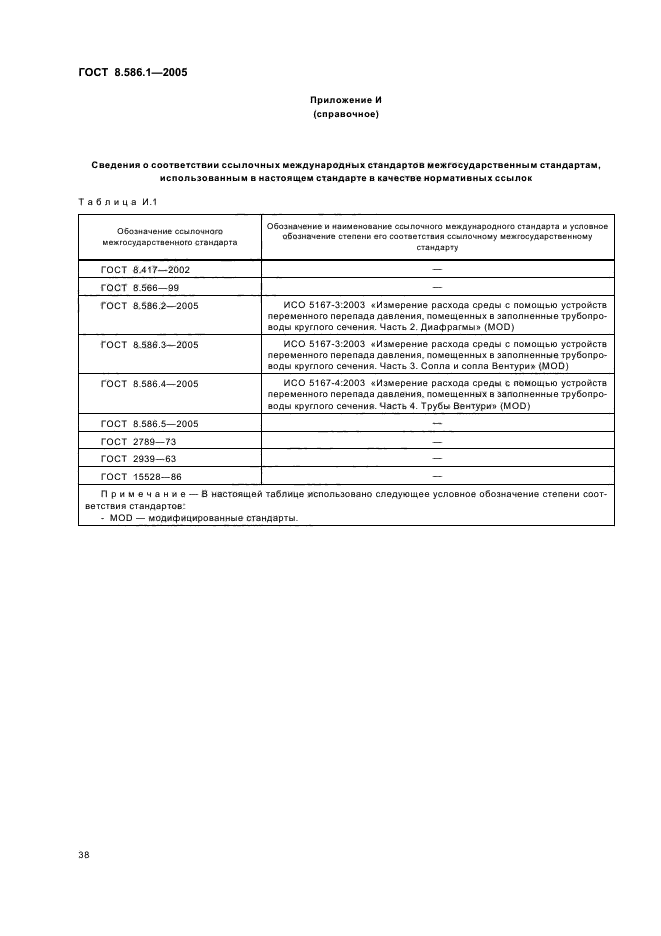

Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам. использованным в настоящем стандарте в качестве нормативных ссылок, приведены в дополнительном приложении И.
Сравнение структуры настоящего стандарта со структурой указанного межгосударственного стандарта приведено в дополнительном приложении К.
» В международном стандарте (3] эллипсные сопла названы соплами большого радиуса.

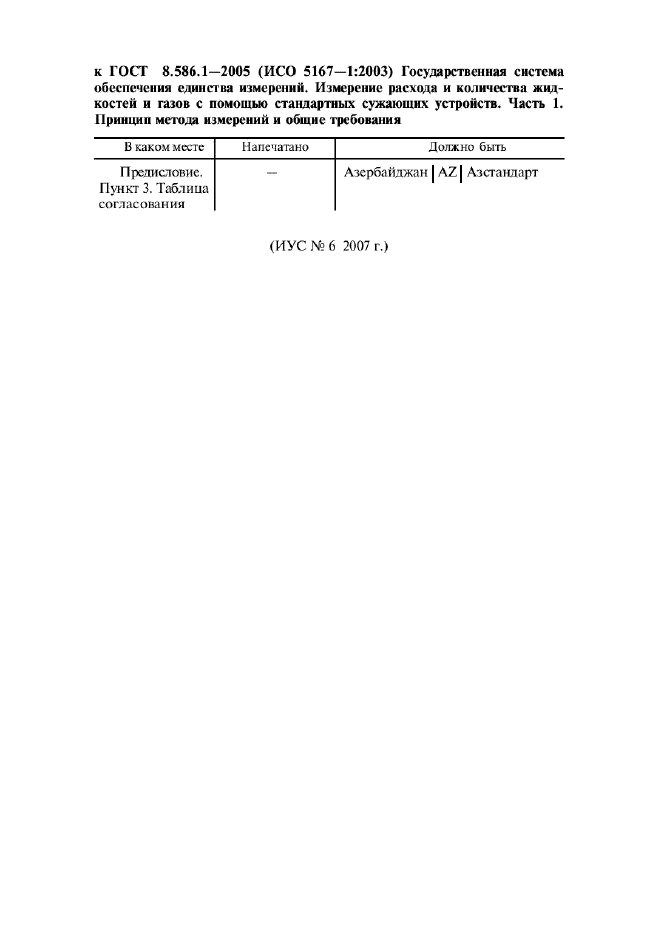

к ГОСТ 8.586.1-2005 (ИСО 5167-1:2003) Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования
|
||||||
|
(ИУС N9 6 2007 г.) |

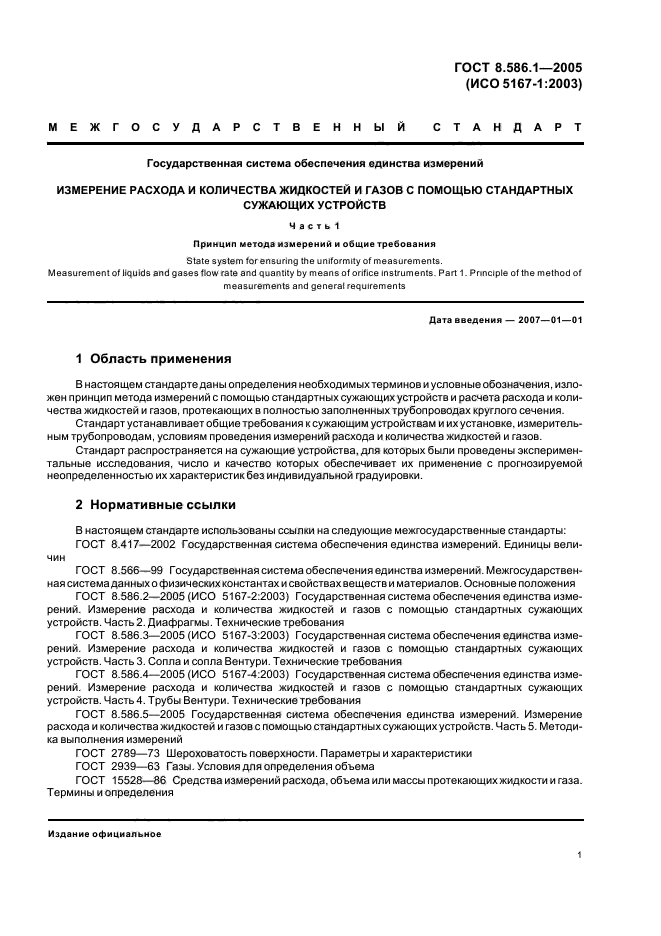

ГОСТ 8.586.1-2005 (ИСО 5167-1:2003)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Государственная система обеспечения единства измерений
ИЗМЕРЕНИЕ РАСХОДА И КОЛИЧЕСТВА ЖИДКОСТЕЙ И ГАЗОВ С ПОМОЩЬЮ СТАНДАРТНЫХ
СУЖАЮЩИХ УСТРОЙСТВ
Ч а с т ь 1
Принцип метода измерений и общие требования
State system (or ensuring the uniformity of measurements.
Measurement of liquids and gases flow rate and quantity by means of orifice instruments. Part 1. Principle of the method of
measurements and general requirements
Дата введения — 2007—01—01
1 Область применения
В настоящем стандарте даны определения необходимых терминов и условные обозначения, изложен принцип метода измерений с помощью стандартных сужающих устройств и расчета расхода и количества жидкостей и газов, протекающих в полностью заполненных трубопроводах крутого сечения.
Стандарт устанавпивает общие требования к сужающим устройствам и их установке, измерительным трубопроводам, условиям проведения измерений расхода и количества жидкостей и газов.
Стандарт распространяется на сужающие устройства, для которых были проведены экспериментальные исследования, число и качество которых обеспечивает их применение с прогнозируемой неопределенностью их характеристик без индивидуальной градуировки.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты: ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин
ГОСТ 8.566-99 Государственная система обеспечения единства измерений. Межгосударственная система данных о физических константах и свойствах веществ и материапов. Основные положения ГОСТ 8.586.2-2005 (ИСО 5167-2:2003) Государственная система обеспечения единства измерений. Измерение расхода и копичества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования
ГОСТ 8.586.3-2005 (ИСО 5167-3:2003) Государственная система обеспечения единства измерений. Измерение расхода и копичества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и соппа Вентури. Технические требования
ГОСТ 8.586.4-2005 (ИСО 5167-4:2003) Государственная система обеспечения единства измерений. Измерение расхода и копичества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования
ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и копичества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики ГОСТ 2939-63 Газы. Условия для определения объема
ГОСТ 15528-86 Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения
Издание официальное
1
ГОСТ 8.586.1-2005

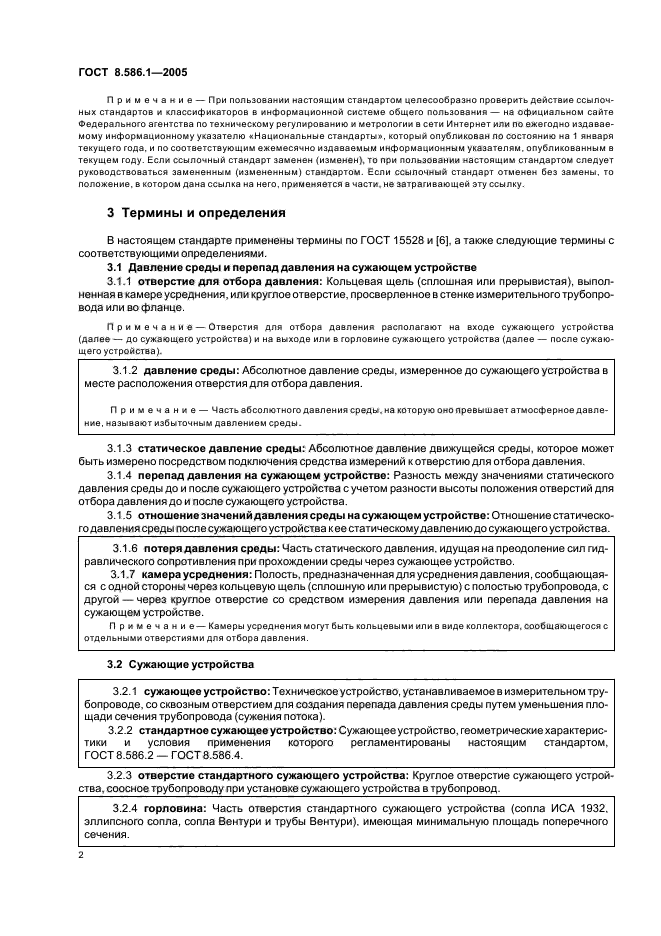

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регупированию и метропогии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты*, который опубликован ло состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указатепям. опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 15528 и [6]. а также следующие термины с соответствующими определениями.
3.1 Давление среды и перепад давления на сужающем устройстве
3.1.1 отверстие для отбора давления: Кольцевая щель (сплошная или прерывистая), выполненная в камере усреднения, или круглое отверстие, просверленное в стенке измерительного трубопровода ипи во фланце.
Примечание — Отверстия для отбора давления располагают на входе сужающего устройства (далее — до сужающего устройства) и на выходе или в горловине сужающего устройства (далее — после сужающего устройства).
3.1.2 давление среды: Абсолютное давление среды, измеренное до сужающего устройства в месте расположения отверстия для отбора давления.
Примечание — Часть абсолютного давления среды, на которую оно превышает атмосферное давление. называют избыточным давлением среды.
3.1.3 статическое давление среды: Абсолютное давление движущейся среды, которое может быть измерено посредством подключения средства измерений к отверстию для отбора давления.
3.1.4 перепад давления на сужающем устройстве: Разность между значениями статического давления среды до и после сужающего устройства с учетом разности высоты положения отверстий для отбора давления до и после сужающего устройства.
3.1.5 отношение значений давлония среды на сужающем устройстве: Отношение статическо-го давления среды после сужающего устройства кее статическому давлению до сужающего устройства.
3.1.6 потеря давления среды: Часть статического давления, идущая на преодоление сил гидравлического сопротивления при прохождении среды через сужающее устройство.
3.1.7 камера усреднения: Полость, предназначенная для усреднения давления, сообщающаяся с одной стороны чорез кольцевую щель (сплошную или прерывистую) с полостью трубопровода, с другой — чорез круглое отверстие со средством измерения давления или перепада давления на сужающем устройстве.
Примечани е—Камеры усреднения могут быть кольцевыми или в виде коллектора, сообщающегося с отдельными отверстиями для отбора давления.
3.2 Сужающие устройства
3.2.1 сужающее устройство: Техническое устройство, устанавливаемое в измерительном трубопроводе. со сквозным отверстием для создания перепада давпения среды путем уменьшения площади сечения трубопровода (сужения потока).
3.2.2 стандартное сужающее устройство: Сужающее устройство, геометрические характеристики и условия применения которого регламентированы настоящим стандартом, ГОСТ 8.586.2 — ГОСТ 8.586.4.
3.2.3 отверстие стандартного сужающего устройства: Круглое отверстие сужающего устрой-
ства, соосное трубопроводу при установке сужающего устройства в трубопровод._
3.2.4 горловина: Часть отверстия стандартного сужающего устройства (соппа ИСА 1932. эллипсного сопла, сопла Вентури и трубы Вентури), имеющая минимальную ппощадь поперечного сечения.
2
ГОСТ 8.586.1-2005

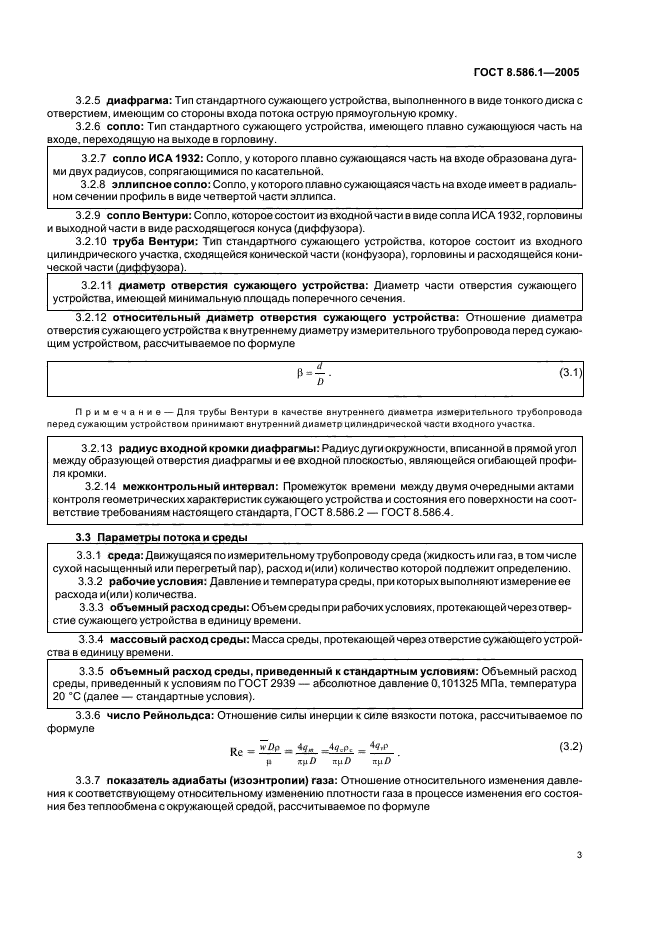

3.2.5 диафрагма: Тип стандартного сужающего устройства, выполненного в виде тонкого диска с отверстием, имеющим со стороны входа потока острую прямоугольную кромку.
3.2.6 сопло: Тип стандартного сужающего устройства, имеющего плавно сужающуюся часть на
входе, переходящую на выходе в горловину._
3.2.7 сопло ИСА1932: Сопло, у которого плавно сужающаяся часть на входе образована дугами двух радиусов, сопрягающимися по касательной.
3.2.8 элл ипсноо сопло: Сопло, у которого плавно сужающаяся часть на входе имеет в радиальном сечении профиль в виде четвертой части эллипса.
3.2.9 сопло Вентури: Сопло, которое состоит из входной части в виде сопла ИСА1932. горловины и выходной части в виде расходящегося конуса (диффузора).
3.2.10 труба Вентури: Тип стандартного сужающего устройства, которое состоит из входного
цилиндрического участка, сходящейся конической части (конфузора). горловины и расходящейся конической части (диффузора)._
3.2.11 диаметр отверстия сужающего устройства: Диаметр части отверстия сужающего устройства, имеющей минимальную площадь поперечного сечения.
3.2.12 относительный диаметр отверстия сужающего устройства: Отношение диаметра отверстия сужающего устройства к внутреннему диаметру измерительного трубопровода перед сужающим устройством, рассчитываемое по формуле
|
||||
|
Примечание — Для трубы Вентури в качестве внутреннего диаметра измерительного трубопровода перед сужающим устройством принимают внутренний диаметр цилиндрической части входного участка. |
3.2.13 радиус входной кромки диафрагмы: Радиус дуги окружности, вписанной в прямой угон между образующей отверстия диафрагмы и ее входной плоскостью, являющейся огибающей профи-ля кромки.
3.2.14 межконтрольный интервал: Промежуток времени между двумя очередными актами контроля геометрических характеристик сужающего устройства и состояния его поверхности на соответствие требованиям настоящего стандарта. ГОСТ 8.586.2 — ГОСТ 8.586.4.
3.3 Параметры потока и среды_
3.3.1 среда: Движущаяся по измеритепьному трубопроводу среда (жидкость ипи газ. в том числе сухой насыщенный или перегретый пар), расход и(или) количество которой подлежит определению.
3.3.2 рабочие условия: Давление и температура среды, при которых выполняют измерение ее расхода и(или) количества.
3.3.3 объемный расход среды: Объем среды при рабочих условиях, протекающей через отверстие сужающего устройства в единицу времени.
3.3.4 массовый расход среды: Масса среды, протекающей через отверстие сужающего устрой-
ства в единицу времени._
3.3.5 объемный расход среды, приведенный к стандартным условиям: Объемный расход среды, приведенный к условиям по ГОСТ 2939 — абсолютное давление 0,101325 МПа. температура 20 °С (далее — стандартные условия).
3.3.6 число Рейнольдса: Отношение силы инерции к силе вязкости потока, рассчитываемое по формуле
Re = нДр = (3.2)
Ц ХЦ0 ПЦ0 ПЦ D

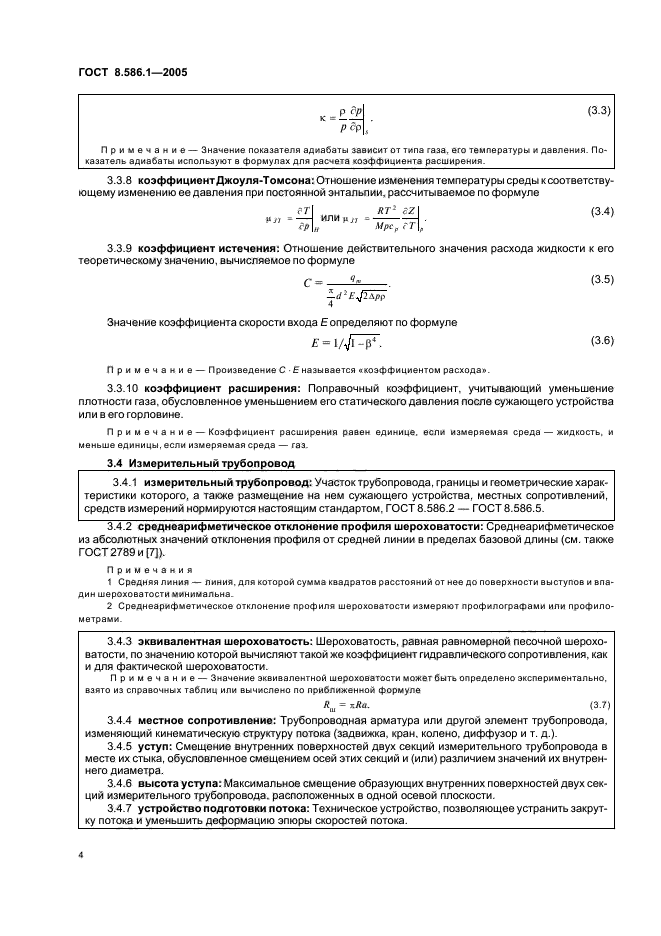

3.3.7 показатель адиабаты (изоэнтропии) газа: Отношение относительного изменения давления к соответствующему относительному изменению плотности газа в процессе изменения его состояния без теплообмена с окружающей средой, рассчитываемое по формуле
з
|
ГОСТ 8.586.1-2005 |
||||||||||||
|
||||||||||||
3.3.8 коэффициент Джоуля-Томсона: Отношение изменения температуры среды «соответствующему изменению ее давления при постоянной энтальпии, рассчитываемое по формуле
rt’- гг
или ц
РТ
(3.4)
М/; — —
Мрс, ГТ
гр
3.3.9 коэффициент истечения: Отношение действительного значения расхода жидкости к его теоретическому значению, вычисляемое по формуле
С =_‘Ь._. (3.5)
±d>EJ2&n
4
Значение коэффициента скорости входа Еопределяют по формуле
Е = 1Д/| -Р4. <3—6>
Примечание — Произведение С • £ называется «коэффициентом расхода*.
3.3.10 коэффициент расширения: Поправочный коэффициент, учитывающий уменьшение плотности газа, обусловленное уменьшением его статического давления поспе сужающего устройства или в его горловине.
Примечание — Коэффициент расширения равен единице, если измеряемая среда — жидкость, и меньше единицы, если измеряемая среда — газ.
3,4 Измерительный трубопровод_
3.4.1 измерительный трубопровод: Участок трубопровода, границы и геометрические характеристики которого, а также размещение на нем сужающего устройства, местных сопротивлений, средств измерений нормируются настоящим стандартом. ГОСТ 8.586.2 — ГОСТ 8.586.5.
3.4.2 среднеарифметическое отклонение профиля шероховатости: Среднеарифметическое из абсолютных значений отклонения профиля от средней линии в предепах базовой дпины (см. также ГОСТ 2789 и [7]).
Примечания
1 Средняя линия — линия, для которой сумма квадратов расстояний от нее до поверхности выступов и впадин шероховатости минимальна.
2 Среднеарифметическое отклонение профиля шероховатости измеряют лрофилографами или профило-метрами.
3.4.3 эквивалентная шероховатость: Шероховатость, равная равномерной песочной шероховатости. по значению которой вычисляют такой же коэффициент гидравлического сопротивления, как и для фактической шероховатости.
Примечание — Значение эквивалентной шероховатости может быть определено экспериментально, взято из справочных таблиц или вычислено по приближенной формуле
Лш = *Яа. (3.7)
3.4.4 местное сопротивление: Трубопроводная арматура ипи другой элемент трубопровода, изменяющий кинематическую структуру потока (задвижка, кран, колено, диффузор и т. д.).
3.4.5 уступ: Смещение внутренних поверхностей двух секций измеритепьного трубопровода в месте их стыка, обусповпенное смещением осей этих секций и (или) различием значений их внутреннего диаметра.
3.4.6 высота уступа: Максимальное смещение образующих внутренних поверхностей двух секций измерительного трубопровода, расположенных в одной осевой плоскости.
3.4.7 устройство подготовки потока: Техническое устройство, позволяющее устранить закрут-
ку потока и уменьшить деформацию эпюры скоростей потока._

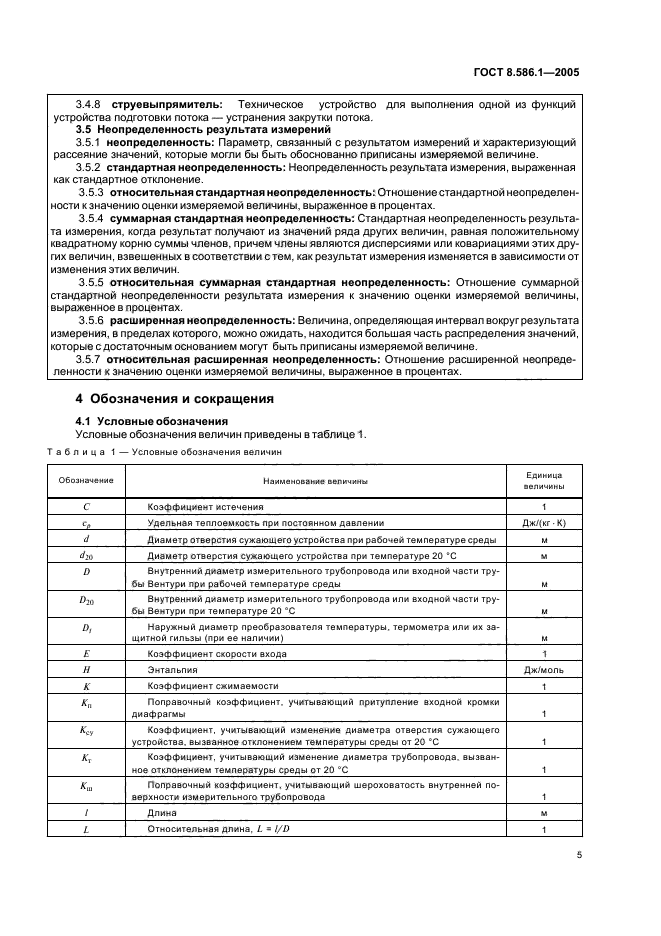

4
ГОСТ 8.586.1-2005
3.4.8 струевыпрямитель: Техническое устройство для выполнения одной из функций
устройства подготовки потока — устранения закрутки потока.
3.5 Неопределенность результата измерений
3.5.1 неопределенность: Параметр, связанный с результатом измерений и характеризующий рассеяние значений, которые могли бы быть обоснованно приписаны измеряемой величине.
3.5.2 стандартная неопределенность: Неопределенность результата измерения, выраженная как стандартное отклонение.
3.5.3 относительная стандартная неопределенность: Отношение стандартной неопределенности к значению оценки измеряемой величины, выраженное в процентах.
3.5.4 суммарная стандартная неопределенность: Стандартная неопределенность результата измерения, когда результат получают из значений ряда других величин, равная положительному квадратному корню суммы членов, причем члены являются дисперсиями или ковариациями этих других величин, взвешенных в соответствии с тем. как результат измерения изменяется в зависимости от изменения этих величин.
3.5.5 относительная суммарная стандартная неопределенность: Отношение суммарной стандартной неопределенности результата измерения к значению оценки измеряемой величины, выраженное в процентах.
3.5.6 расширенная неопределенность: Величина, определяющая интервал вокруг результата измерения, в пределах которого, можно ожидать, находится большая часть распределения значений, которые с достаточным основанием могут быть приписаны измеряемой величине.
3.5.7 относительная расширенная неопределенность: Отношение расширенной неопределенности к значению оценки измеряемой величины, выраженное в процентах.
4 Обозначения и сокращения
|
4.1 Условные обозначения Условные обозначения величин приведены в таблице 1. Таблица 1— Условные обозначения величин |
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
ГОСТ 8.586.1-2005

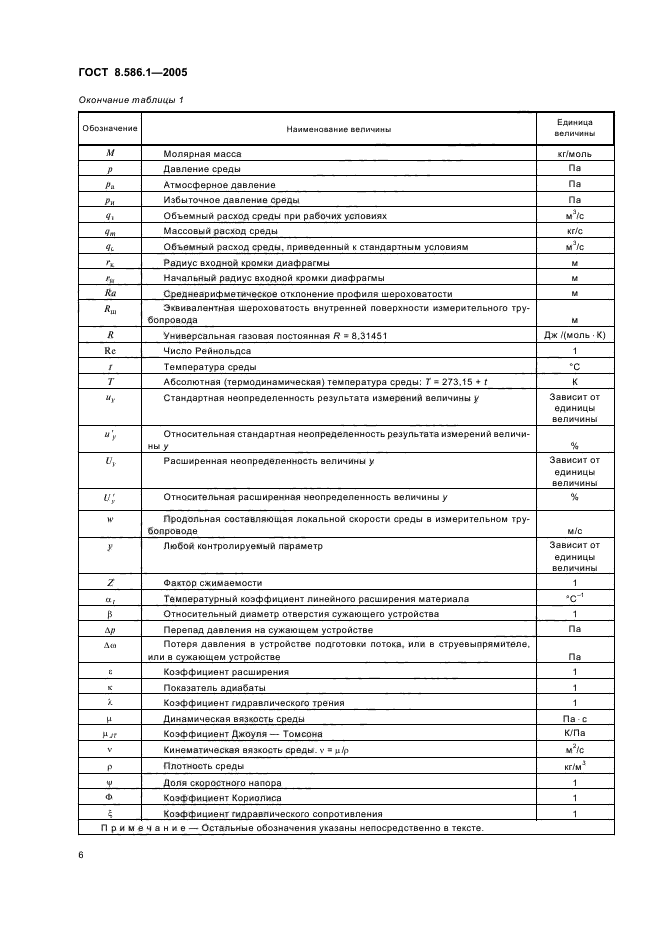

Окончание таблицы 1
|
Обозначение |
Наименование величины |
Единица величины |
|
Л/ |
Молярная масса |
КГ/МОЛЬ |
|
Р |
Давление среды |
Па |
|
Ра |
Атмосферное давление |
Па |
|
Яи |
Избыточное давление среды |
Па |
|
Я, |
Объемный расход среды при рабочих условиях |
м3/с |
|
Чт |
Массовый расход среды |
кг/с |
|
Объемный расход среды, приведенный к стандартным условиям |
MJ/C |
|
|
‘к |
Радиус входной кромки диафрагмы |
м |
|
Л. |
Начальный радиус входной кромки диафрагмы |
м |
|
Ra |
Среднеарифметическое отклонение профиля шероховатости |
м |
|
Эквивалентная шероховатость внутренней поверхности измерительного трубопровода |
м |
|
|
R |
Универсальная газовая постоянная R = 8.31451 |
Дж /(моль К) |
|
Rc |
Число Рейнольдса |
1 |
|
/ |
Температура среды |
‘С |
|
7 |
Абсолютная (термодинамическая) температура среды: Г = 273.15 ♦ f |
К |
|
Стандартная неопределенность результата измерений величины у |
Зависит от единицы величины |
|
|
«г |
Относительная стандартная неопределенность результата измерений величины у |
% |
|
Расширенная неопределенность величины у |
Зависит от единицы величины |
|
|
v; |
Относительная расширенная неопределенность величины у |
% |
|
w |
Продольная составляющая локальной скорости среды в измерительном трубопроводе |
м/с |
|
У |
Любой контролируемый параметр |
Зависит от единицы величины |
|
Z |
Фактор сжимаемости |
1 |
|
Of |
Температурный коэффициент линейного расширения материала |
♦С-i |
|
15 |
Относительный диаметр отверстия сужающего устройства |
1 |
|
Др |
Перепад давления на сужающем устройстве |
Па |
|
Л<п |
Потеря давления в устройстве подготовки потока, или в струевылрямителе. или в сужающем устройстве |
Па |
|
с |
Коэффициент расширения |
1 |
|
к |
Показатель адиабаты |
1 |
|
/. |
Коэффициент гидравлического трения |
1 |
|
М |
Динамическая вязкость среды |
Па-с |
|
М./Г |
Коэффициент Джоуля — Томсона |
К/Па |
|
V |
Кинематическая вязкость среды, v = ц^> |
м*/с |
