ГОСТ 8568-57

Сталь листовая рифленая (ромбическая и чечевичная)

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

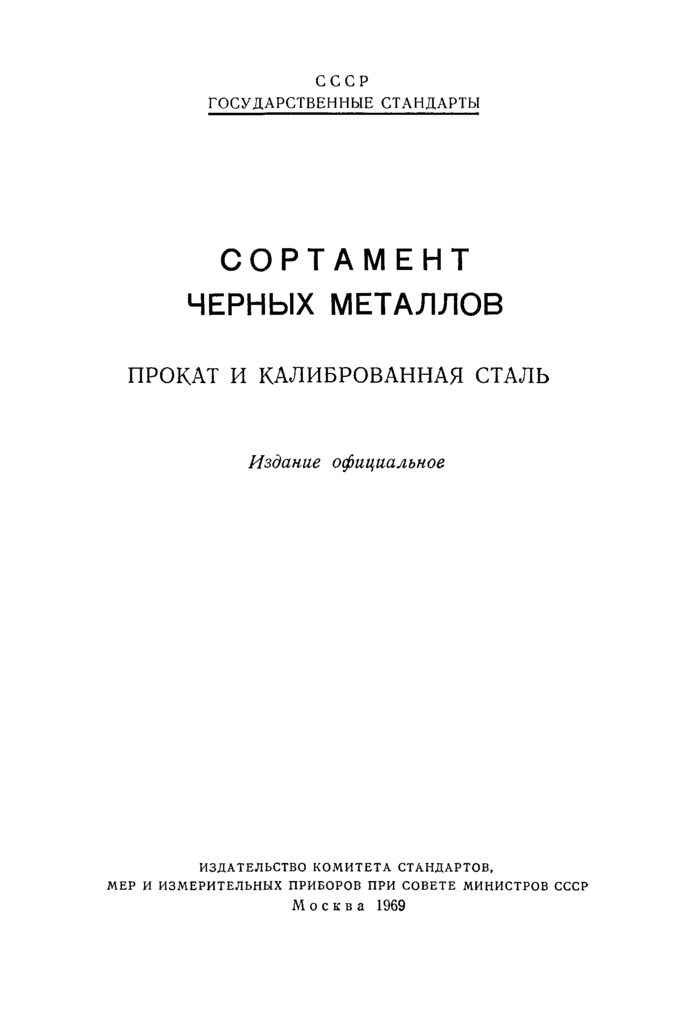

СССР

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

СОРТАМЕНТ ЧЕРНЫХ МЕТАЛЛОВ
ПРОКАТ И КАЛИБРОВАННАЯ СТАЛЬ

Издание официальное

ИЗДАТЕЛЬСТВО КОМИТЕТА СТАНДАРТОВ,

МЕР И ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ ПРИ СОВЕТЕ МИНИСТРОВ СССР Москва 1969

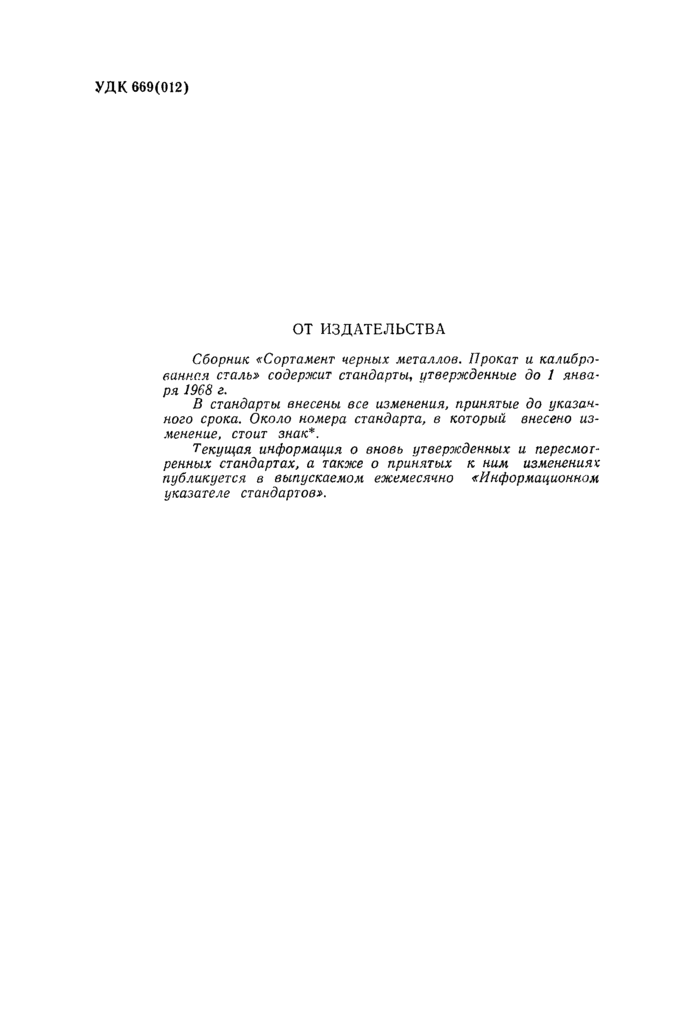

УДК 669(012)

ОТ ИЗДАТЕЛЬСТВА

Сборник <гСортамент черных металлов. Прокат и калиброванная сталь> содержит стандарты, утвержденные до 1 января 1968 г.

В стандарты внесены все изменения, принятые до указанного срока. Около номера стандарта, в который внесено изменение, стоит знак*.

Текущая информация о вновь утвержденных и пересмотренных стандартах, а также о принятых к ним изменениям публикуется в выпускаемом ежемесячно «Информационном указателе стандартов>.

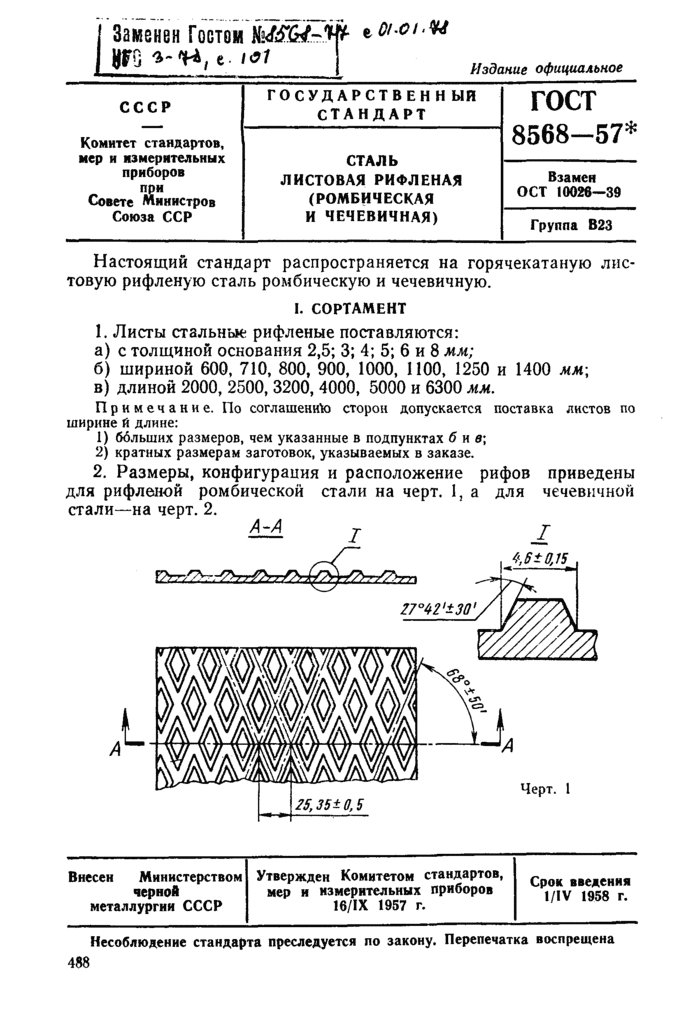

Настоящий стандарт распространяется на горячекатаную листовую рифленую сталь ромбическую и чечевичную.

I. СОРТАМЕНТ

1.    Листы стальные рифленые поставляются:
а)    с толщиной основания 2,5; 3; 4; 5; 6 и 8 мм;
б)    шириной 600, 710, 800, 900, 1000, 1100, 1250 и 1400 мм\
в)    длиной 2000, 2500, 3200, 4000, 5000 и 6300 мм.

Примечание. По соглашений) сторон допускается поставка листов по

ширине й длине:

1)    больших размеров, чем указанные в подпунктах бив;

2)    кратных размерам заготовок, указываемых в заказе.

2.    Размеры, конфигурация и расположение рифов приведены для рифленой ромбической стали на черт. 1, а для чечевичной стали—на черт. 2.

25,35±0.5

Внесен Министерством черной металлургии СССР

Утвержден Комитетом стандартов, мер и измерительных приборов 16/IX 1957 г.

Срок введения 1/IV 1958 г.

Несоблюдение стандарта преследуется по закону. Перепечатка воспрещена

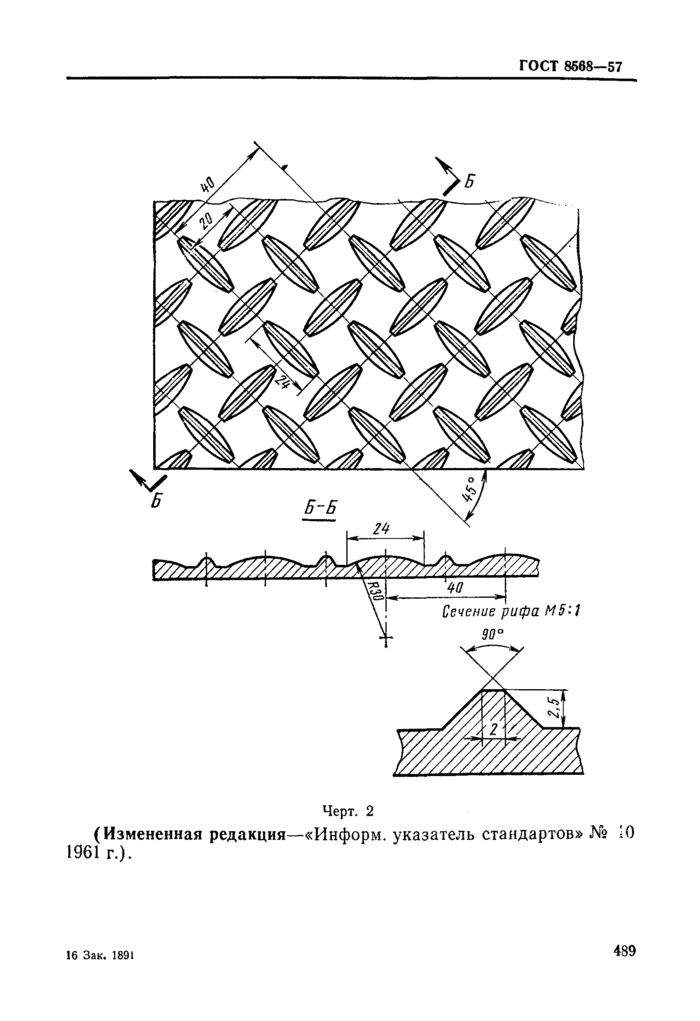

Сечение рифа М5■’/ 90°

Черт. 2

(Измененная редакция—«Информ. указатель стандартов» № 10 1961 г.).

16 Зак. 1891

489

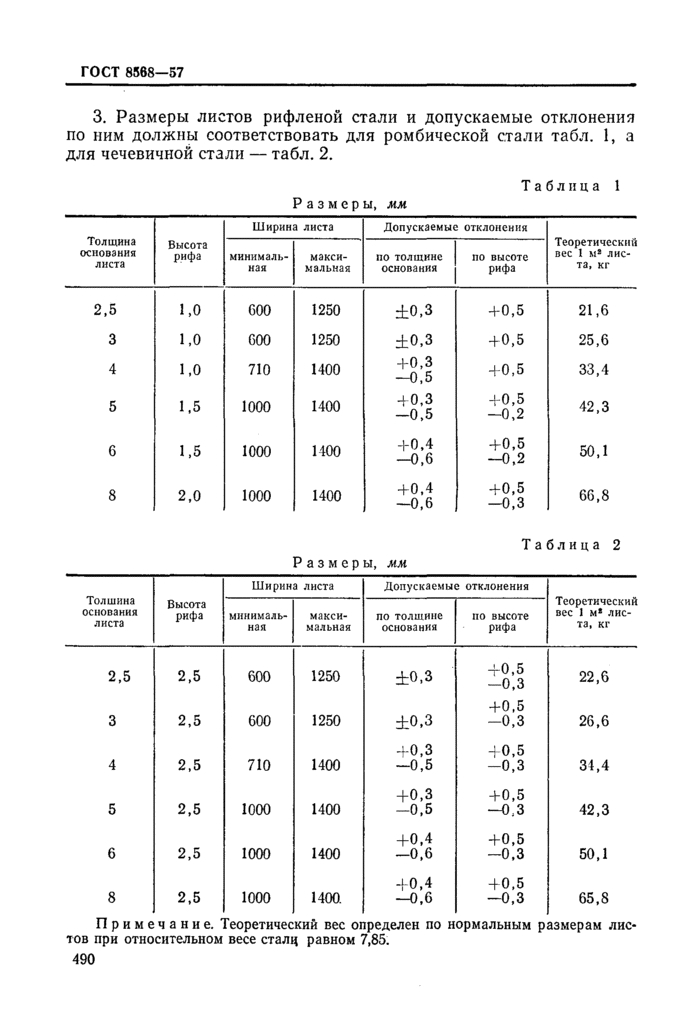

3. Размеры листов рифленой стали и допускаемые отклонения по ним должны соответствовать для ромбической стали табл. 1, а для чечевичной стали — табл. 2.

Примечание. Теоретический вес определен по нормальным размерам листов при относительном весе сталц равном 7,85.

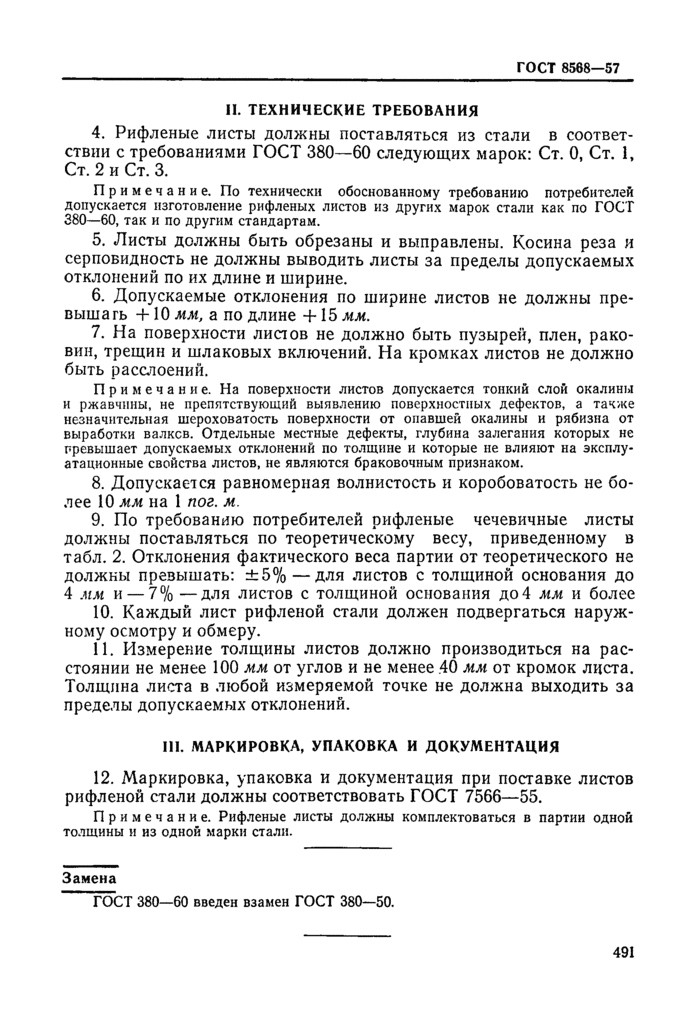

II. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.    Рифленые листы должны поставляться из стали в соответствии с требованиями ГОСТ 380-60 следующих марок: Ст. 0, Ст. 1, Ст. 2 и Ст. 3.

Примечание. По технически обоснованному требованию потребителей допускается изготовление рифленых листов из других марок стали как по ГОСТ 380—60, так и по другим стандартам.

5.    Листы должны быть обрезаны и выправлены. Косина реза и серповидность не должны выводить листы за пределы допускаемых отклонений по их длине и ширине.

6.    Допускаемые отклонения по ширине листов не должны превышать -I-10 мм, а по длине +15 мм.

7.    На поверхности листов не должно быть пузырей, плен, раковин, трещин и шлаковых включений. На кромках листов не должно быть расслоений.

Примечание. На поверхности листов допускается тонкий слой окалины и ржавчины, не препятствующий выявлению поверхностных дефектов, а также незначительная шероховатость поверхности от опавшей окалины и рябизна от выработки валксв. Отдельные местные дефекты, глубина залегания которых не превышает допускаемых отклонений по толщине и которые не влияют на эксплуатационные свойства листов, не являются браковочным признаком.

8.    Допускается равномерная волнистость и коробоватость не более 10 мм на 1 пог. м

9.    По требованию потребителей рифленые чечевичные листы должны поставляться по теоретическому весу, приведенному в табл. 2. Отклонения фактического веса партии от теоретического не должны превышать: ±5% —для листов с толщиной основания до 4 мм и — 7% —для листов с толщиной основания до4 мм и более

10.    Каждый лист рифленой стали должен подвергаться наружному осмотру и обмеру.

11.    Измерение толщины листов должно производиться на расстоянии не менее 100 мм от углов и не менее 40 мм от кромок листа. Толщина листа в любой измеряемой точке не должна выходить за пределы допускаемых отклонений.

III. МАРКИРОВКА, УПАКОВКА И ДОКУМЕНТАЦИЯ

12.    Маркировка, упаковка и документация при поставке листов рифленой стали должны соответствовать ГОСТ 7566-55.

Примечание. Рифленые листы должны комплектоваться в партии одной толщины и из одной марки стали.

Замена

491

ГОСТ 380-60 введен взамен ГОСТ 380-50.

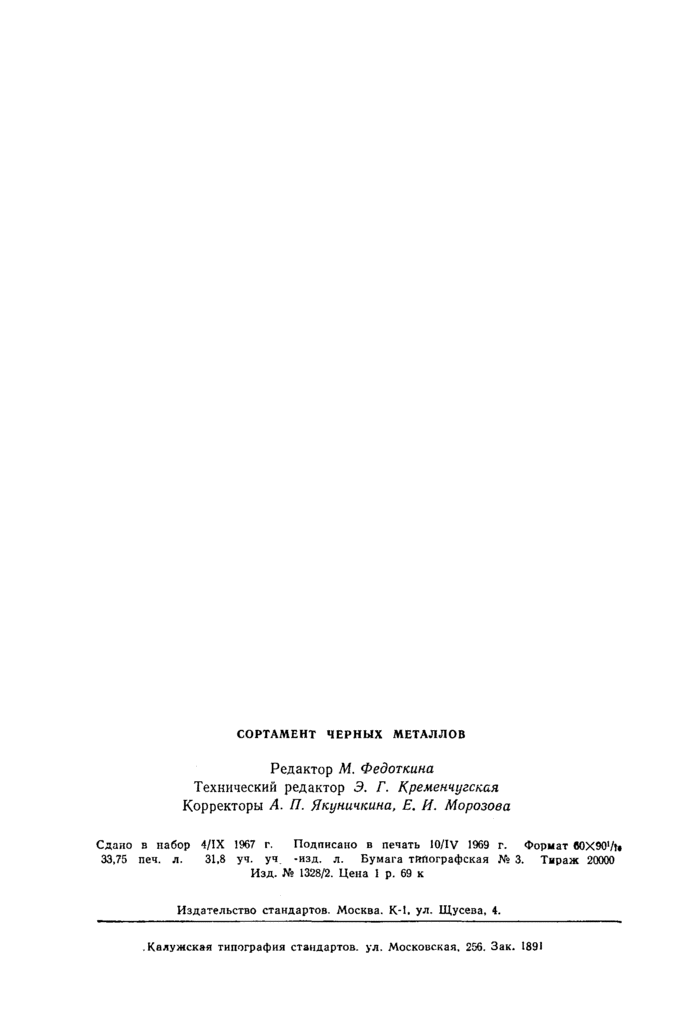

СОРТАМЕНТ ЧЕРНЫХ МЕТАЛЛОВ
