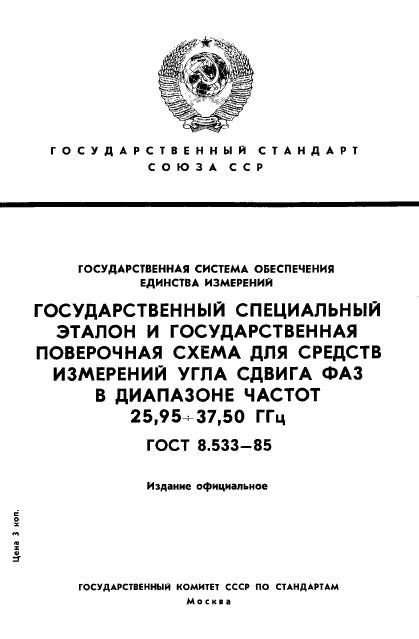

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ ЭТАЛОН И ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УГЛА СДВИГА ФАЗ В ДИАПАЗОНЕ ЧАСТОТ 25,95 37,50 ГГц
ГОСТ 8.533-85
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

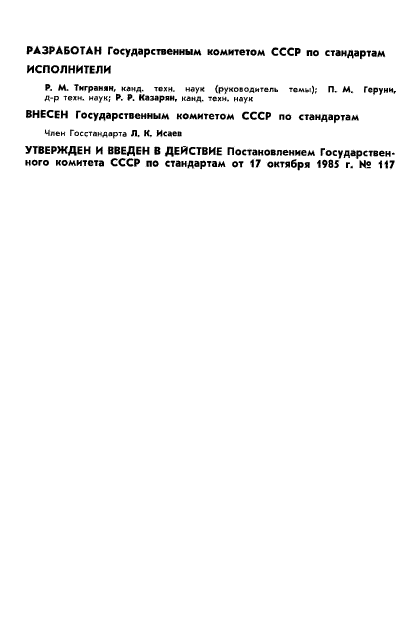

РАЗРАБОТАН Государственным комитетом СССР по стандартам ИСПОЛНИТЕЛИ
Р. М. Тнгранин, канд. тохи. наук (руководитель темы); П. М. Геру ни, д-р теки, наук; Р. Р. Казарян, канд. техн. наук
ВНЕСЕН Государственным комитетом СССР по стандартам
Член Госстандарта Л. К. Исаев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 17 октября 1985 г. М? 117
УДК 631.317.373 : 53.069.64 : 006.354 Группа Т84

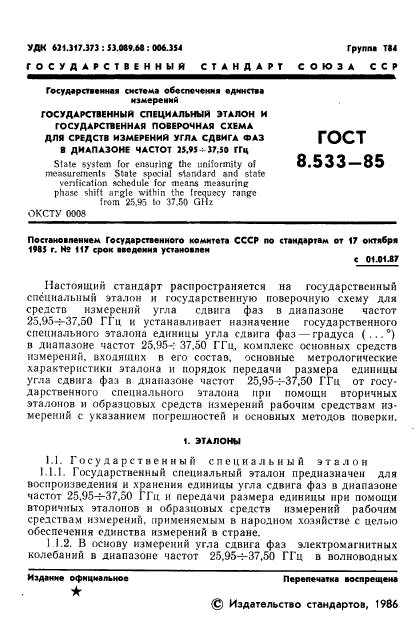

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Государственная систем* обеспечения вдннст»* измерений
ГОСУДАРСТВЕННЫЙ СПЕЦИАЛЬНЫЙ ЭТАЛОН И ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УГЛА СДВИГА ФАЗ В ДИАПАЗОНЕ ЧАСТОТ 35.95 + 37,50 ГГц
ГОСТ
8.533-85
Stale system for ensuring the uniformity of measurements State spccial standard and state verification schedule for means measuring phase shift angle within the frcquecy range from 25.95 to 37,50 Gil г
ОКСТУ oooe
Постановлением Государственного комитета СССР по стандартам от 17 октября 1985 г. Не 117 срок введения установлен
с 01.01Л7
Настоящий стандарт распространяется на государственный специальный эталон и государственную поверочную схему для средств измерений угла сдвига фаз в диапазоне частот 25.95-f-37.50 ГГц и устанавливает назначение государственного специального эталона единицы угла сдвига фаз —градуса (…°) в диапазоне частот 25.95-: 37.50 ГГц, комплекс основных средств измерений, входящих в его состав, основные метрологические характеристики эталона и порядок передачи размера единицы угла сдвига фаз в диапазоне частот 25.95-h37.50 ГГц от государственного специального эталона при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений с указанием погрешностей и основных методов поверки.
1. ЭТАЛОНЫ
1.1. Государственный специальный эталон I.I.I. Государственный специальный эталон предназначен для воспроизведения и хранения единицы угла сдвига фаз в диапазоне частот 25.95-i-37.50 ГГц и передачи размера единицы при помощи вторичных эталонов и образцовых средств измерений рабочим средствам измерений, применяемым в народном хозяйстве с целью обеспечения единства измерений в стране.
1 1.2. В основу измерений угла сдвига фаз электромагнитных колебаний в диапазоне частот 25.95-r-37.50 ГГц в волноводных
|
Издание официальное ★ |
Перепечатка воспрещена {gl Издательство стандартов, 1986 |

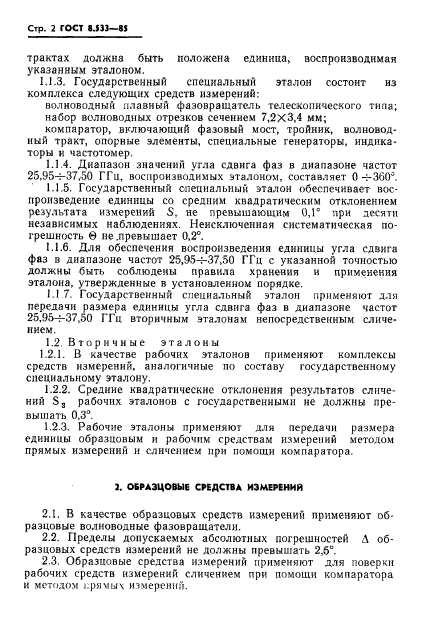

Стр. 2 ГОСТ 8.Ш—85
трактах должна быть положена единица, воспроизводимая указанным эталоном.
1.1.3. Государственный специальный эталон состоит из комплекса следующих средств измерений:
волноводный плавный фазовращатель телескопического типа;
набор волноводных отрезков сечением 7,2X3,4 мм;
компаратор, включающий фазовый мост, тройник, волноводный тракт, опорные элементы, специальные генераторы, индикаторы и частотомер.
1.1.4. Диапазон значений угла сдвига фаз в диапазоне частот
25.95-=-37,50 ГГи, воспроизводимых эталоном, составляет 0 -5-360°.
1.1.5. Государственный специальный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S, не превышающим 0,Г при десяти независимых наблюдениях. Неисключенная систематическая погрешность в не .превышает 0,2°.
1.1.6. Для обеспечения воспроизведения единицы угла сдвига фаз в диапазоне частот 25,954-37,50 ГГц с указанной точностью должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.
1.1 7. Государственный специальный эталон применяют для передачи _разх1ера единицы угла сдвига фаз в диапазоне частот
25.95-j-37.50 ГГц вторичным эталонам непосредственным сличением.
1.2. Вторичные эталоны
1.2.1. В качестве рабочих эталонов применяют комплексы средств измерений, аналогичные по составу государственному специальному эталону.
1.2.2. Средние квадратические отклонения результатов сличений S3 рабочих эталонов с государственными не должны превышать 0.3°.
1.2.3. Рабочие эталоны применяют для передачи размера единицы образцовым и рабочим средствам измерений методом прямых измерений и сличением при помощи компаратора.
2. ОБРАЗЦОВЫЕ СРЕДСТВА ИЗМЕРЕНИЙ
2.1. В качестве образцовых средств измерений применяют образцовые волноводные фазовращатели.
2.2. Пределы допускаемых абсолютных погрешностей Д образцовых средств измерений не должны превышать 2,5°.
2.3. Образцовые средства измерений применяют для поверки рабочих средств измерений сличением при помощи компаратора и методом );рямыч измерений.
ГОСТ 8J33-IS Стр. 3

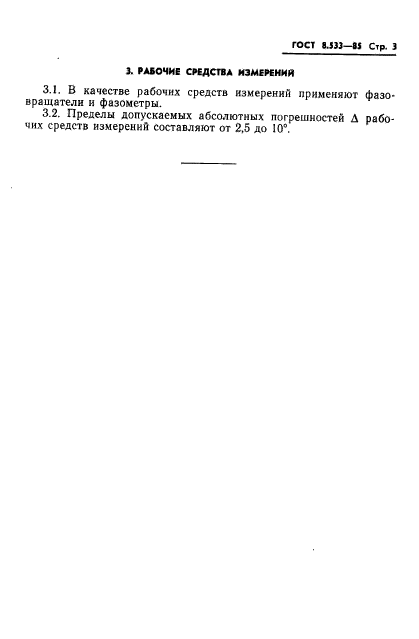

3. РАБОЧИЕ СРЕДСТВА ИЗМЕРЕНИЙ
3.1. В качестве рабочих средств измерений применяют фазовращатели и фазометры.
3.2. Пределы допускаемых абсолютных погрешностей Д рабочих средств измерений составляют от 2.5 до 10°.
Стр. А ГОСТ «J3J—«5

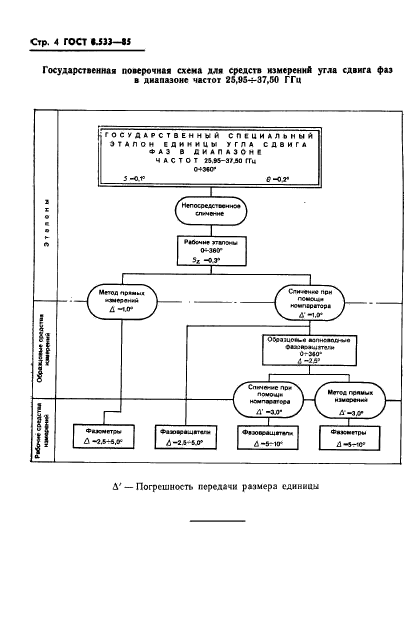

Государственная поверочная схема для средств измерений угла сдяига фаз в диапазоне частот 25,95-^-37,60 ГГц
|
|
Л’ — Погрешность передачи размера единицы |

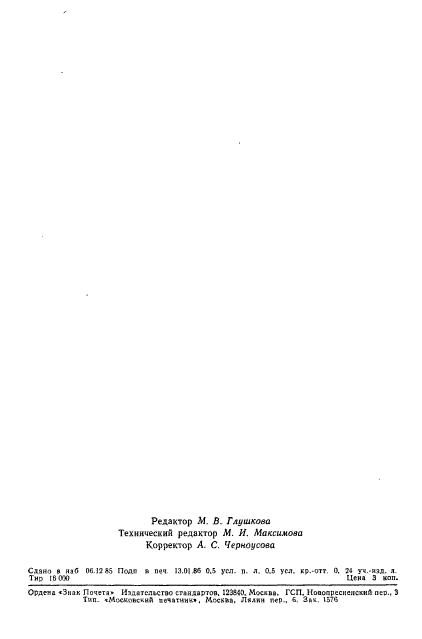

Редактор Af. В. Глишкона Технический редактор М. И. Максимова Корректор А. С. Чернаусова
