Швеллеры стальные гнутые равнополочные. Сортамент
Заменяет ГОСТ 8278-75: Сортамент
На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 8278-83 в удобном формате. Узнать актуальный статус документа «Швеллеры стальные гнутые равнополочные. Сортамент» на 2016 год.
Скрыть дополнительную информацию
Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

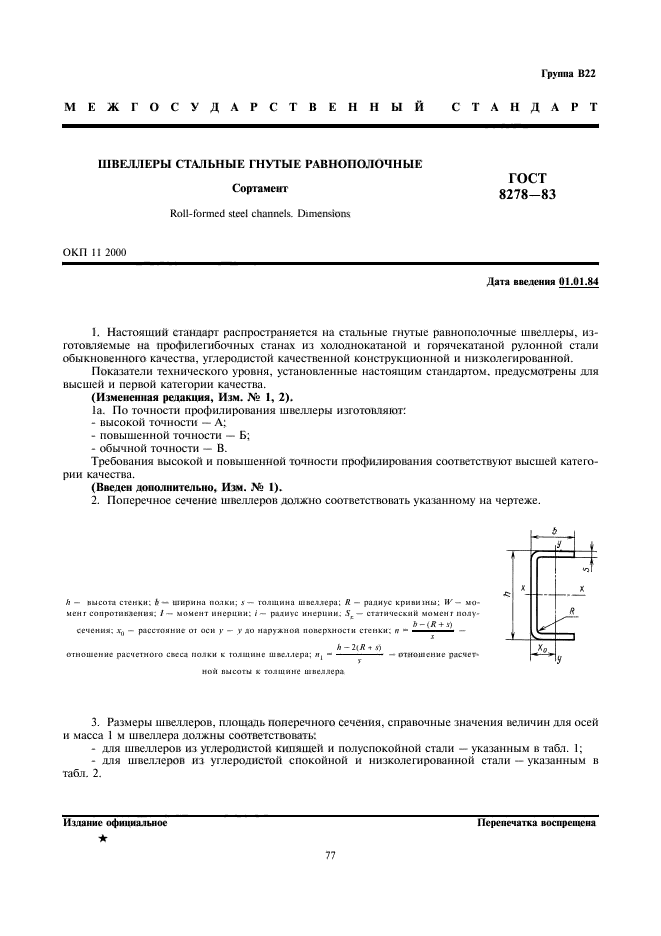

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГНУТЫЕ РАВНОПОЛОЧНЫЕ Сортамент Roll-formed steel channels. Dimensions |
ГОСТ |
Дата введения 01.01.84
1. Настоящий стандарт распространяется на стальные гнутые равнополочные швеллеры, изготовляемые на профилегибочных станах из холоднокатаной и горячекатаной, рулонной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.
Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей и первой категории качества.
(Измененная редакция, Изм. № 1, 2).
la. По точности профилирования швеллеры изготовляют:
— высокой точности — А;
— повышенной точности — Б;
— обычной точности — В.
Требования высокой и повышенной точности профилирования соответствуют высшей категории качества.
(Введен дополнительно, Изм. № 1).
2. Поверочное сечение швеллеров должно соответствовать указанному на чертеже.
h — высота стенки; b — ширина полки; s — толщина швеллера; R — радиус кривизны; W — момент сопротивления; I — момент инерции;
i — радиус инерции; Sx — статический момент полусечения, x0 — расстояние от оси у—у до наружной поверхности стенки;
— отношение расчетного свеса полки к толщине швеллера; — отношение расчетной высоты к толщине швеллера
3. Размеры швеллеров, площадь поперечного сечения, справочные значения величин для осей и масса 1 м швеллера должны соответствовать:
— для швеллеров из углеродистой кипящей и полуспокойной стали — указанным в табл. 1;
— для швеллеров из углеродистой спокойной и низколегированной стали — указанным в табл. 2.

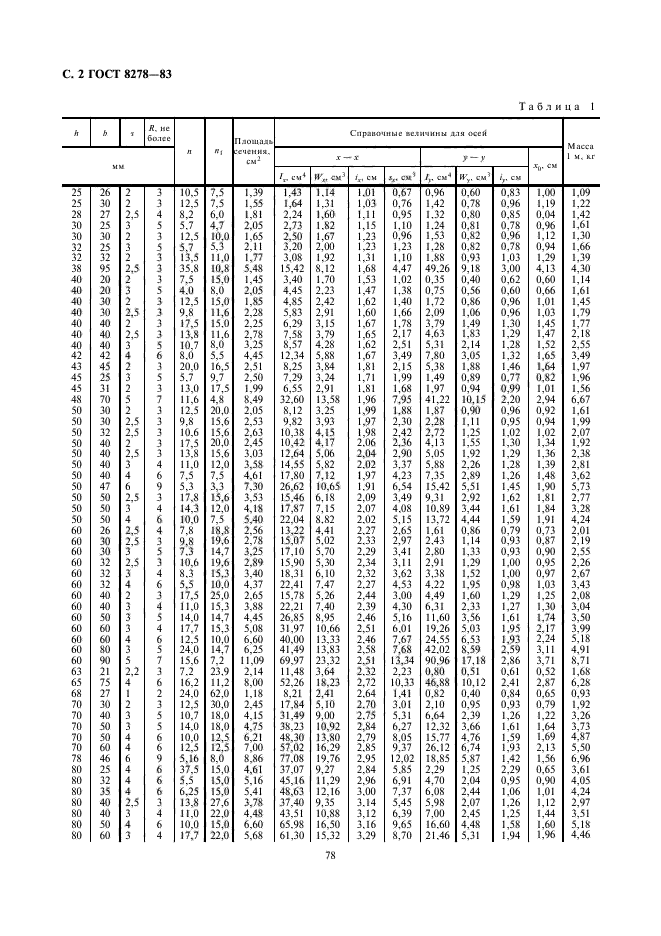

Таблица 1
|
h |
b |
s |
R, не более |
n |
n1 |
Площадь поперечного сечения, см2 |
Справочные величины для осей |
Масса 1 м, кг |
|||||||
|
х—х |
у-у |
x0, см |
|||||||||||||
|
мм |
Ix, см4 |
Wx, см3 |
ix, см |
sx, см3 |
Iу, см4 |
Wу, см3 |
iу, см |
||||||||
|
25 |
26 |
2 |
3 |
10,5 |
7,5 |
1,39 |
1,43 |
1,14 |
1,01 |
0,67 |
0,96 |
0,60 |
0,83 |
1,00 |
1,09 |
|
25 |
30 |
2 |
3 |
12,5 |
7,5 |
1,55 |
1,64 |
1,31 |
1,03 |
0,76 |
1,42 |
0,78 |
0,96 |
1,19 |
1,22 |
|
28 |
27 |
2,5 |
4 |
8,2 |
6,0 |
1,81 |
2,24 |
1,60 |
1,11 |
0,95 |
1,32 |
0,80 |
0,85 |
0,04 |
1,42 |
|
30 |
25 |
3 |
5 |
5,7 |
4,7 |
2,05 |
2,73 |
1,82 |
1,15 |
1,10 |
1,24 |
0,81 |
0,78 |
0,96 |
1,61 |
|
30 |
30 |
2 |
3 |
12,5 |
10,0 |
1,65 |
2,50 |
1,67 |
1,23 |
0,96 |
1,53 |
0,82 |
0,96 |
1,12 |
1,30 |
|
32 |
25 |
3 |
5 |
5,7 |
5,3 |
2,11 |
3,20 |
2,00 |
1,23 |
1,23 |
1,28 |
0,82 |
0,78 |
0,94 |
1,66 |
|
32 |
32 |
2 |
3 |
13,5 |
11,0 |
1,77 |
3,08 |
1,92 |
1,31 |
1,10 |
1,88 |
0,93 |
1,03 |
1,29 |
1,39 |
|
38 |
95 |
2,5 |
3 |
35,8 |
10,8 |
5,48 |
15,42 |
8,12 |
1,68 |
4,47 |
49,26 |
9,18 |
3,00 |
4,13 |
4,30 |
|
40 |
20 |
2 |
3 |
7,5 |
15,0 |
1,45 |
3,40 |
1,70 |
1,53 |
1,02 |
0,35 |
0,40 |
0,62 |
0,60 |
1,14 |
|
40 |
20 |
3 |
5 |
4,0 |
8,0 |
2,05 |
4,45 |
2,23 |
1,47 |
1,38 |
0,75 |
0,56 |
0,60 |
0,66 |
1,61 |
|
40 |
30 |
2 |
3 |
12,5 |
15,0 |
1,85 |
4,85 |
2,42 |
1,62 |
1,40 |
1,72 |
0,86 |
0,96 |
1,01 |
1,45 |
|
40 |
30 |
2,5 |
3 |
9,8 |
11,6 |
2,28 |
5,83 |
2,91 |
1,60 |
1,66 |
2,09 |
1,06 |
0,96 |
1,03 |
1,79 |
|
40 |
40 |
2 |
3 |
17,5 |
15,0 |
2,25 |
6,29 |
3,15 |
1,67 |
1,78 |
3,79 |
1,49 |
1,30 |
1,45 |
1,77 |
|
40 |
40 |
2,5 |
3 |
13,8 |
11,6 |
2,78 |
7,58 |
3,79 |
1,65 |
2,17 |
4,63 |
1,83 |
1,29 |
1,47 |
2,18 |
|
40 |
40 |
3 |
5 |
10,7 |
8,0 |
3,25 |
8,57 |
4,28 |
1,62 |
2,51 |
5,31 |
2,14 |
1,28 |
1,52 |
2,55 |
|
42 |
42 |
4 |
6 |
8,0 |
5,5 |
4,45 |
12,34 |
5,88 |
1,67 |
3,49 |
7,80 |
3,05 |
1,32 |
1,65 |
3,49 |
|
43 |
45 |
2 |
3 |
20,0 |
16,5 |
2,51 |
8,25 |
3,84 |
1,81 |
2,15 |
5,38 |
1,88 |
1,46 |
1,64 |
1,97 |
|
45 |
25 |
3 |
5 |
5,7 |
9,7 |
2,50 |
7,29 |
3,24 |
1,71 |
1,99 |
1,49 |
0,89 |
0,77 |
0,82 |
1,96 |
|
45 |
31 |
2 |
3 |
13,0 |
17,5 |
1,99 |
6,55 |
2,91 |
1,81 |
1,68 |
1,97 |
0,94 |
0,99 |
1,01 |
1,56 |
|
48 |
70 |
5 |
7 |
11,6 |
4,8 |
8,49 |
32,60 |
13,58 |
1,96 |
7,95 |
41,22 |
10,15 |
2,20 |
2,94 |
6,67 |
|
50 |
30 |
2 |
3 |
12,5 |
20,0 |
2,05 |
8,12 |
3,25 |
1,99 |
1,88 |
1,87 |
0,90 |
0,96 |
0,92 |
1,61 |
|
50 |
30 |
2,5 |
3 |
9,8 |
15,6 |
2,53 |
9,82 |
3,93 |
1,97 |
2,30 |
2,28 |
1,11 |
0,95 |
0,94 |
1,99 |
|
50 |
32 |
2,5 |
3 |
10,6 |
15,6 |
2,63 |
10,38 |
4,15 |
1,98 |
2,42 |
2,72 |
1,25 |
1,02 |
1,02 |
2,07 |
|
50 |
40 |
2 |
3 |
17,5 |
20,0 |
2,45 |
10,42 |
4,17 |
2,06 |
2,36 |
4,13 |
1,55 |
1,30 |
1,34 |
1,92 |
|
50 |
40 |
2,5 |
3 |
13,8 |
15,6 |
3,03 |
12,64 |
5,06 |
2,04 |
2,90 |
5,05 |
1,92 |
1,29 |
1,36 |
2,38 |
|
50 |
40 |
3 |
4 |
11,0 |
12,0 |
3,58 |
14,55 |
5,82 |
2,02 |
3,37 |
5,88 |
2,26 |
1,28 |
1,39 |
2,81 |
|
50 |
40 |
4 |
6 |
7,5 |
7,5 |
4,61 |
17,80 |
7,12 |
1,97 |
4,23 |
7,35 |
2,89 |
1,26 |
1,48 |
3,62 |
|
50 |
47 |
6 |
9 |
5,3 |
3,3 |
7,30 |
26,62 |
10,65 |
1,91 |
6,54 |
15,42 |
5,51 |
1,45 |
1,90 |
5,73 |
|
50 |
50 |
2,5 |
3 |
17,8 |
15,6 |
3,53 |
15,46 |
6,18 |
2,09 |
3,49 |
9,31 |
2,92 |
1,62 |
1,81 |
2,77 |
|
50 |
50 |
3 |
4 |
14,3 |
12,0 |
4,18 |
17,87 |
7,15 |
2,07 |
4,08 |
10,89 |
3,44 |
1,61 |
1,84 |
3,28 |
|
50 |
50 |
4 |
6 |
10,0 |
7,5 |
5,40 |
22,04 |
8,82 |
2,02 |
5,15 |
13,72 |
4,44 |
1,59 |
1,91 |
4,24 |
|
60 |
26 |
2,5 |
4 |
7,8 |
18,8 |
2,56 |
13,22 |
4,41 |
2,27 |
2,65 |
1,61 |
0,86 |
0,79 |
0,73 |
2,01 |
|
60 |
30 |
2,5 |
3 |
9,8 |
19,6 |
2,78 |
15,07 |
5,02 |
2,33 |
2,97 |
2,43 |
1,14 |
0,93 |
0,87 |
2,19 |
|
60 |
30 |
3 |
5 |
7,3 |
14,7 |
3,25 |
17,10 |
5,70 |
2,29 |
3,41 |
2,80 |
1,33 |
0,93 |
0,90 |
2,55 |
|
60 |
32 |
2,5 |
3 |
10,6 |
19,6 |
2,89 |
15,90 |
5,30 |
2,34 |
3,11 |
2,91 |
1,29 |
1,00 |
0,95 |
2,26 |
|
60 |
32 |
3 |
4 |
8,3 |
15,3 |
3,40 |
18,31 |
6,10 |
2,32 |
3,62 |
3,38 |
1,52 |
1,00 |
0,97 |
2,67 |
|
60 |
32 |
4 |
6 |
5,5 |
10,0 |
4,37 |
22,41 |
7,47 |
2,27 |
4,53 |
4,22 |
1,95 |
0,98 |
1,03 |
3,43 |
|
60 |
40 |
2 |
3 |
17,5 |
25,0 |
2,65 |
15,78 |
5,26 |
2,44 |
3,00 |
4,49 |
1,60 |
1,29 |
1,25 |
2,08 |
|
60 |
40 |
3 |
4 |
11,0 |
15,3 |
3,88 |
22,21 |
7,40 |
2,39 |
4,30 |
6,31 |
2,33 |
1,27 |
1,30 |
3,04 |
|
60 |
50 |
3 |
5 |
14,0 |
14,7 |
4,45 |
26,85 |
8,95 |
2,46 |
5,16 |
11,60 |
3,56 |
1,61 |
1,74 |
3,50 |
|
60 |
60 |
3 |
4 |
17,7 |
15,3 |
5,08 |
31,97 |
10,66 |
2,51 |
6,01 |
19,26 |
5,03 |
1,95 |
2,17 |
3,99 |
|
60 |
60 |
4 |
6 |
12,5 |
10,0 |
6,60 |
40,00 |
13,33 |
2,46 |
7,67 |
24,55 |
6,53 |
1,93 |
2,24 |
5,18 |
|
60 |
80 |
3 |
5 |
24,0 |
14,7 |
6,25 |
41,49 |
13,83 |
2,58 |
7,68 |
42,02 |
8,59 |
2,59 |
3,11 |
4,91 |
|
60 |
90 |
5 |
7 |
15,6 |
7,2 |
11,09 |
69,97 |
23,32 |
2,51 |
13,34 |
90,96 |
17,18 |
2,86 |
3,71 |
8,71 |
|
63 |
21 |
2,2 |
3 |
7,2 |
23,9 |
2,14 |
11,48 |
3,64 |
2,32 |
2,23 |
0,80 |
0,51 |
0,61 |
0,52 |
1,68 |
|
65 |
75 |
4 |
6 |
16,2 |
11,2 |
8,00 |
52,26 |
18,23 |
2,72 |
10,33 |
46,88 |
10,12 |
2,41 |
2,87 |
6,28 |
|
68 |
27 |
1 |
2 |
24,0 |
62,0 |
1,18 |
8,21 |
2,41 |
2,64 |
1,41 |
0,82 |
0,40 |
0,84 |
0,65 |
0,93 |
|
70 |
30 |
2 |
3 |
12,5 |
30,0 |
2,45 |
17,84 |
5,10 |
2,70 |
3,01 |
2,10 |
0,95 |
0,93 |
0,79 |
1,92 |
|
70 |
40 |
3 |
5 |
10,7 |
18,0 |
4,15 |
31,49 |
9,00 |
2,75 |
5,31 |
6,64 |
2,39 |
1,26 |
1,22 |
3,26 |
|
70 |
50 |
3 |
5 |
14,0 |
18,0 |
4,75 |
38,23 |
10,92 |
2,84 |
6,27 |
12,32 |
3,66 |
1,61 |
1,64 |
3,73 |
|
70 |
50 |
4 |
6 |
10,0 |
12,5 |
6,21 |
48,30 |
13,80 |
2,79 |
8,05 |
15,77 |
4,76 |
1,59 |
1,69 |
4,87 |
|
70 |
60 |
4 |
6 |
12,5 |
12,5 |
7,00 |
57,02 |
16,29 |
2,85 |
9,37 |
26,12 |
6,74 |
1,93 |
2,13 |
5,50 |
|
78 |
46 |
6 |
9 |
5,16 |
8,0 |
8,86 |
77,08 |
19,76 |
2,95 |
12,02 |
18,85 |
5,87 |
1,42 |
1,56 |
6,96 |
|
80 |
25 |
4 |
6 |
37,5 |
15,0 |
4,61 |
37,07 |
9,27 |
2,84 |
5,85 |
2,29 |
1,25 |
2,29 |
0,65 |
3,61 |
|
80 |
32 |
4 |
6 |
5,5 |
15,0 |
5,16 |
45,16 |
11,29 |
2,96 |
6,91 |
4,70 |
2,04 |
0,95 |
0,90 |
4,05 |
|
80 |
35 |
4 |
6 |
6,25 |
15,0 |
5,41 |
48,63 |
12,16 |
3,00 |
7,37 |
6,08 |
2,44 |
1,06 |
1,01 |
4,24 |
|
80 |
40 |
2,5 |
3 |
13,8 |
27,6 |
3,78 |
37,40 |
9,35 |
3,14 |
5,45 |
5,98 |
2,07 |
1,26 |
1,12 |
2,97 |
|
80 |
40 |
3 |
4 |
11,0 |
22,0 |
4,48 |
43,51 |
10,88 |
3,12 |
6,39 |
7,00 |
2,45 |
1,25 |
1,44 |
3,51 |
|
80 |
50 |
4 |
6 |
10,0 |
15,0 |
6,60 |
65,98 |
16,50 |
3,16 |
9,65 |
16,60 |
4,48 |
1,58 |
1,60 |
5,18 |
|
80 |
60 |
3 |
4 |
17,7 |
22,0 |
5,68 |
61,30 |
15,32 |
3,29 |
8,70 |
21,46 |
5,31 |
1,94 |
1,96 |
4,46 |
|
80 |
60 |
4 |
6 |
12,5 |
15,0 |
7,40 |
77,54 |
19,38 |
3,23 |
11,17 |
27,53 |
6,92 |
1,93 |
2,02 |
5,81 |
|
80 |
60 |
6 |
9 |
7,5 |
8,33 |
10,66 |
105,03 |
26,26 |
3,14 |
15,56 |
38,27 |
9,91 |
1,89 |
2,14 |
8,37 |
|
80 |
80 |
3 |
4 |
24,3 |
22,0 |
6,88 |
79,10 |
19,77 |
3,39 |
11,01 |
47,03 |
9,11 |
2,61 |
2,84 |
5,40 |
|
80 |
80 |
4 |
6 |
17,5 |
15,0 |
9,0 |
100,66 |
25,17 |
3,34 |
14,21 |
60,69 |
11,91 |
2,60 |
2,90 |
7,07 |
|
80 |
85 |
4 |
6 |
18,8 |
15,0 |
9,41 |
106,45 |
26,61 |
3,36 |
14,97 |
71,64 |
13,35 |
2,76 |
3,13 |
7,38 |
|
80 |
100 |
6 |
9 |
14,2 |
8,33 |
15,46 |
170,88 |
42,72 |
3,32 |
30,59 |
158,47 |
26,22 |
3,20 |
3,96 |
12,14 |
|
90 |
50 |
3,5 |
5 |
11,9 |
20,9 |
6,20 |
78,16 |
17,37 |
3,55 |
10,13 |
15,50 |
4,42 |
1,58 |
1,49 |
4,87 |
|
90 |
54 |
5 |
7 |
8,4 |
13,2 |
8,99 |
110,99 |
24,66 |
3,51 |
14,57 |
25,94 |
7,07 |
1,70 |
1,73 |
7,06 |
|
90 |
100 |
2,5 |
4 |
37,4 |
30,8 |
7,01 |
106,27 |
23,62 |
3,89 |
12,94 |
75,70 |
11,83 |
3,29 |
3,60 |
5,50 |
|
100 |
40 |
2,5 |
3 |
13,8 |
35,6 |
4,28 |
63,16 |
12,63 |
3,84 |
7,47 |
6,41 |
2,14 |
1,22 |
1,00 |
3,36 |
|
100 |
40 |
3 |
5 |
10,7 |
28,0 |
5,05 |
73,11 |
14,62 |
3,80 |
8,72 |
7,50 |
2,53 |
1,22 |
1,03 |
3,97 |
|
100 |
50 |
3 |
4 |
14,3 |
28,7 |
5,68 |
87,88 |
15,57 |
3,93 |
10,24 |
14,05 |
3,90 |
1,57 |
1,36 |
4,47 |
|
100 |
50 |
4 |
6 |
10,0 |
20,0 |
7,40 |
111,44 |
22,29 |
3,88 |
13,15 |
18,01 |
5,07 |
1,56 |
1,45 |
5,81 |
|
100 |
50 |
5 |
7 |
7,6 |
15,2 |
9,09 |
133,39 |
26,68 |
3,83 |
15,93 |
21,72 |
6,20 |
1,55 |
1,49 |
7,14 |
|
100 |
50 |
6 |
9 |
5,8 |
11,7 |
10,66 |
151,84 |
30,37 |
3,77 |
18,39 |
25,03 |
7,26 |
1,53 |
1,55 |
8,37 |
|
100 |
60 |
3 |
4 |
17,7 |
28,7 |
6,28 |
111,99 |
20,40 |
4,03 |
11,69 |
23,25 |
5,52 |
1,92 |
1,79 |
4,93 |
|
100 |
60 |
4 |
6 |
12,5 |
20,0 |
8,20 |
129,89 |
25,98 |
3,98 |
15,07 |
29,93 |
7,20 |
1,91 |
1,84 |
6,44 |
|
100 |
80 |
3 |
4 |
24,3 |
28,7 |
7,48 |
130,23 |
26,05 |
4,17 |
14,60 |
51,03 |
9,49 |
2,61 |
2,62 |
5,87 |
|
100 |
80 |
4 |
6 |
17,5 |
20,0 |
9,80 |
166,77 |
33,35 |
4,12 |
18,91 |
66,07 |
12,43 |
2,59 |
2,68 |
7,70 |
|
100 |
80 |
5 |
7 |
13,6 |
15,2 |
12,09 |
201,14 |
40,23 |
4,08 |
23,06 |
80,47 |
15,29 |
2,58 |
2,74 |
9,49 |
|
100 |
100 |
3 |
5 |
31,7 |
28,0 |
8,65 |
157,81 |
31,56 |
4,27 |
17,51 |
93,15 |
14,37 |
3,28 |
3,52 |
6,79 |
|
100 |
100 |
6 |
9 |
14,2 |
11,7 |
16,66 |
284,56 |
56,91 |
4,13 |
32,49 |
173,39 |
27,49 |
3,22 |
3,69 |
13,08 |
|
100 |
160 |
4 |
6 |
37,5 |
20,0 |
16,20 |
314,31 |
62,86 |
4,40 |
13,43 |
436,25 |
45,27 |
5,19 |
6,36 |
12,72 |
|
104 |
20 |
2 |
3 |
7,5 |
47,0 |
2,73 |
35,64 |
6,85 |
3,61 |
4,36 |
0,73 |
0,45 |
0,52 |
0,37 |
1,14 |
|
106 |
50 |
4 |
6 |
10,0 |
21,5 |
7,64 |
127,90 |
24,13 |
4,09 |
14,28 |
18,38 |
5,12 |
1,55 |
1,41 |
6,00 |
|
108 |
70 |
6 |
9 |
9,2 |
13,0 |
13,54 |
245,48 |
45,46 |
4,56 |
26,69 |
66,59 |
14,15 |
2,22 |
2,29 |
10,63 |
|
110 |
26 |
2,5 |
3 |
8,2 |
39,6 |
3,83 |
58,96 |
10,72 |
3,92 |
6,69 |
1,93 |
0,93 |
0,71 |
0,53 |
3,01 |
|
110 |
50 |
4 |
6 |
10,0 |
22,5 |
7,80 |
139,63 |
25,39 |
4,23 |
15,05 |
18,61 |
5,15 |
1,54 |
1,38 |
6,13 |
|
110 |
50 |
5 |
7 |
7,6 |
17,2 |
9,59 |
167,57 |
30,47 |
4,18 |
18,27 |
22,47 |
6,29 |
1,53 |
1,43 |
7,53 |
|
110 |
100 |
4 |
6 |
22,5 |
22,5 |
11,81 |
252,05 |
45,83 |
4,62 |
25,66 |
125,87 |
19,23 |
3,27 |
3,46 |
9,27 |
|
120 |
25 |
4 |
6 |
3,75 |
25,0 |
6,20 |
104,42 |
17,40 |
4,10 |
11,25 |
2,57 |
1,31 |
6,44 |
0,54 |
4,87 |
|
120 |
50 |
3 |
5 |
14,0 |
34,7 |
6,25 |
133,77 |
22,29 |
4,63 |
13,15 |
14,85 |
3,99 |
1,54 |
1,28 |
4,91 |
|
120 |
50 |
4 |
6 |
10,0 |
5,0 |
8,20 |
171,72 |
28,62 |
4,57 |
11,71 |
19,15 |
5,21 |
1,53 |
1,33 |
6,44 |
|
120 |
50 |
6 |
9 |
5,8 |
15,0 |
11,86 |
236,44 |
39,41 |
4,46 |
24,02 |
26,75 |
7,48 |
1,50 |
1,42 |
9,31 |
|
120 |
60 |
4 |
6 |
12,5 |
25,0 |
9,00 |
198,65 |
33,11 |
4,70 |
19,37 |
31,91 |
7,42 |
1,88 |
1,70 |
7,07 |
|
120 |
60 |
5 |
7 |
9,6 |
19,2 |
11,09 |
239,63 |
39,94 |
4,67 |
23,60 |
38,73 |
9,10 |
1,87 |
1,74 |
8,71 |
|
120 |
60 |
6 |
9 |
7,5 |
15,0 |
13,06 |
275,47 |
45,91 |
4,59 |
27,44 |
44,95 |
10,70 |
1,85 |
1,80 |
10,25 |
|
120 |
70 |
5 |
7 |
11,6 |
19,2 |
12,09 |
272,71 |
45,45 |
4,75 |
26,48 |
59,56 |
12,25 |
2,22 |
2,14 |
9,49 |
|
120 |
80 |
4 |
6 |
17,5 |
25,0 |
10,60 |
252,49 |
42,08 |
4,88 |
24,01 |
70,65 |
12,84 |
2,58 |
2,50 |
8,32 |
|
120 |
80 |
5 |
7 |
13,6 |
19,2 |
13,09 |
305,80 |
50,97 |
4,83 |
29,35 |
86,20 |
15,81 |
2,57 |
2,55 |
10,28 |
|
140 |
40 |
2,5 |
3 |
13,8 |
51,6 |
5,28 |
141,38 |
20,20 |
5,17 |
12,25 |
7,04 |
2,23 |
1,15 | ||
