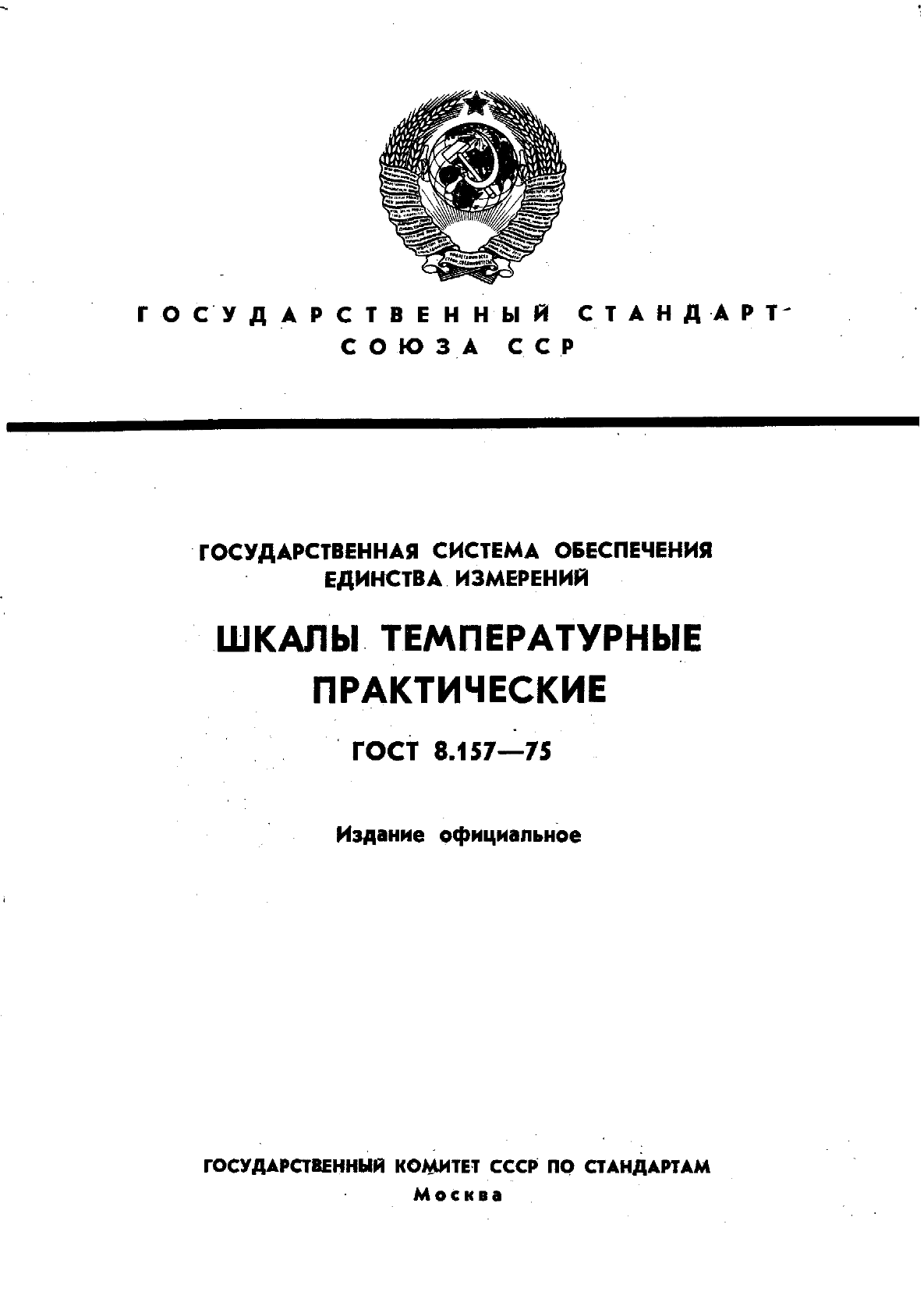

ГОСУДАРСТВЕННЫЙ СТАНДАРТ’ СОЮЗА ССР

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ШКАЛЫ ТЕМПЕРАТУРНЫЕ ПРАКТИЧЕСКИЕ

ГОСТ 8.157-75 Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

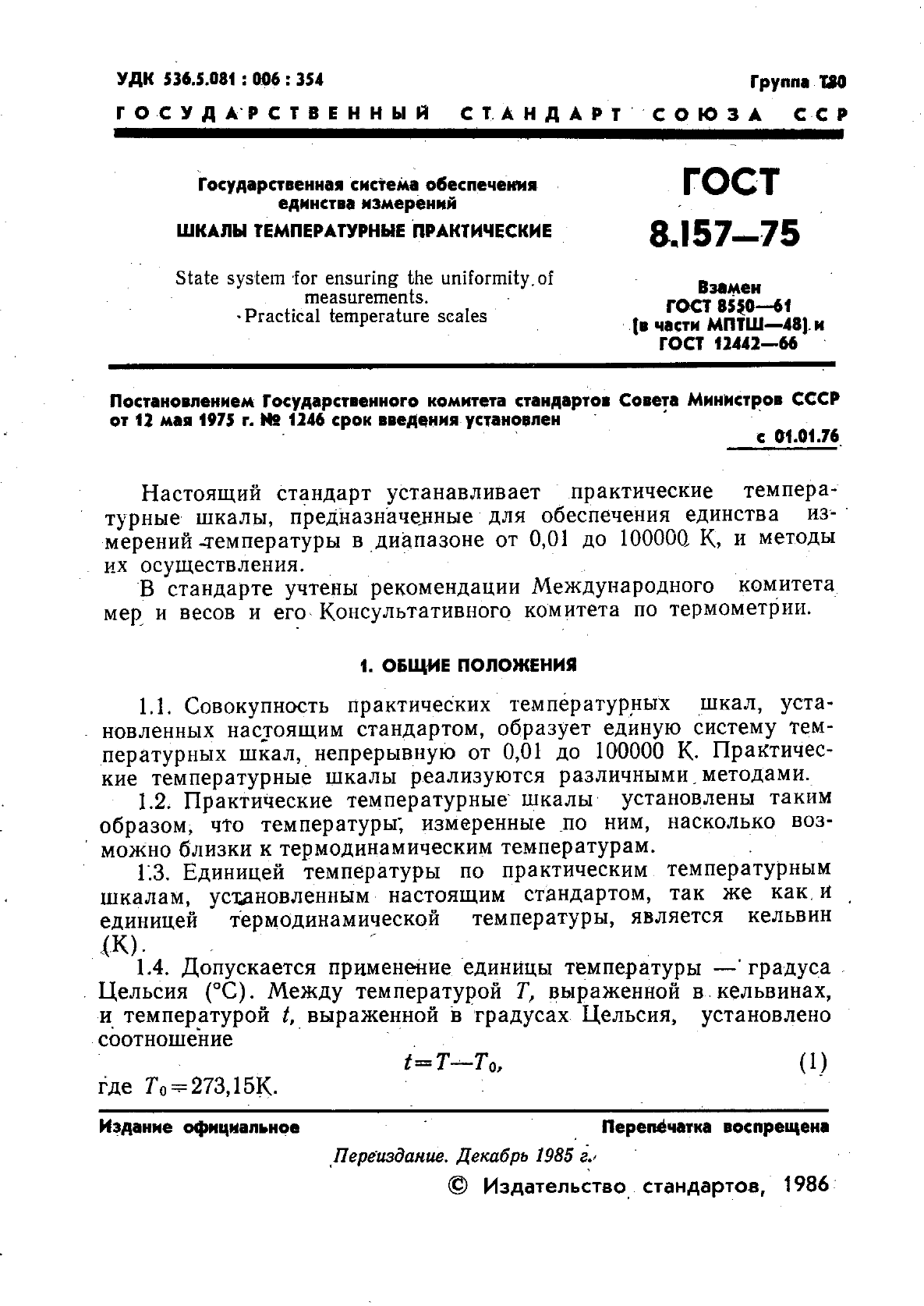

УДК 536.5.081 : 006 : 354    Группа    ХМ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Государственная система обеспечения единства измерений ШКАЛЫ ТЕМПЕРАТУРНЫЕ ПРАКТИЧЕСКИЕ State system for ensuring the uniformity, of measurements. •Practical temperature scales

ГОСТ 8.157-75 Взамен ГОСТ 85*0—61 (в части МПТШ—48] и ГОСТ 12442-66

---

Постановлением Государственного комитета стандартов Совета Министров СССР от 12 мая 1975 г. N9 1246 срок введения установлен

с 01.01.76

Настоящий стандарт устанавливает практические температурные шкалы, предназначенные для обеспечения единства измерений ^температуры в диапазоне от 0,01 до 10000Q К, и методы их осуществления.

В стандарте учтены рекомендации Международного комитета мер и весов и его Консультативного комитета по термометрии.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1.    Совокупность практических температурных шкал, установленных настоящим стандартом, образует единую систему температурных шкал, непрерывную от 0,01 до 100000 К. Практические температурные шкалы реализуются различными, методами.

1.2.    Практические температурные шкалы установлены таким образом, что температуры; измеренные по ним, насколько возможно близки к термодинамическим температурам.

1.3.    Единицей температуры по практическим температурным шкалам, установленным настоящим стандартом, так же как и единицей термодинамической температуры, является кельвин

(К).

1.4.    Допускается применение единицы температуры — градуса Цельсия (°С). Между температурой Г, выраженной в кельвинах, и температурой t, выраженной в градусах Цельсия, установлено соотношение

t=T-T₀,    (1)

где Го=^273,15К.

Издание официальное    Перепечатка    воспрещена

Переиздание. Декабрь 1985 г

© Издательство стандартов, 1986

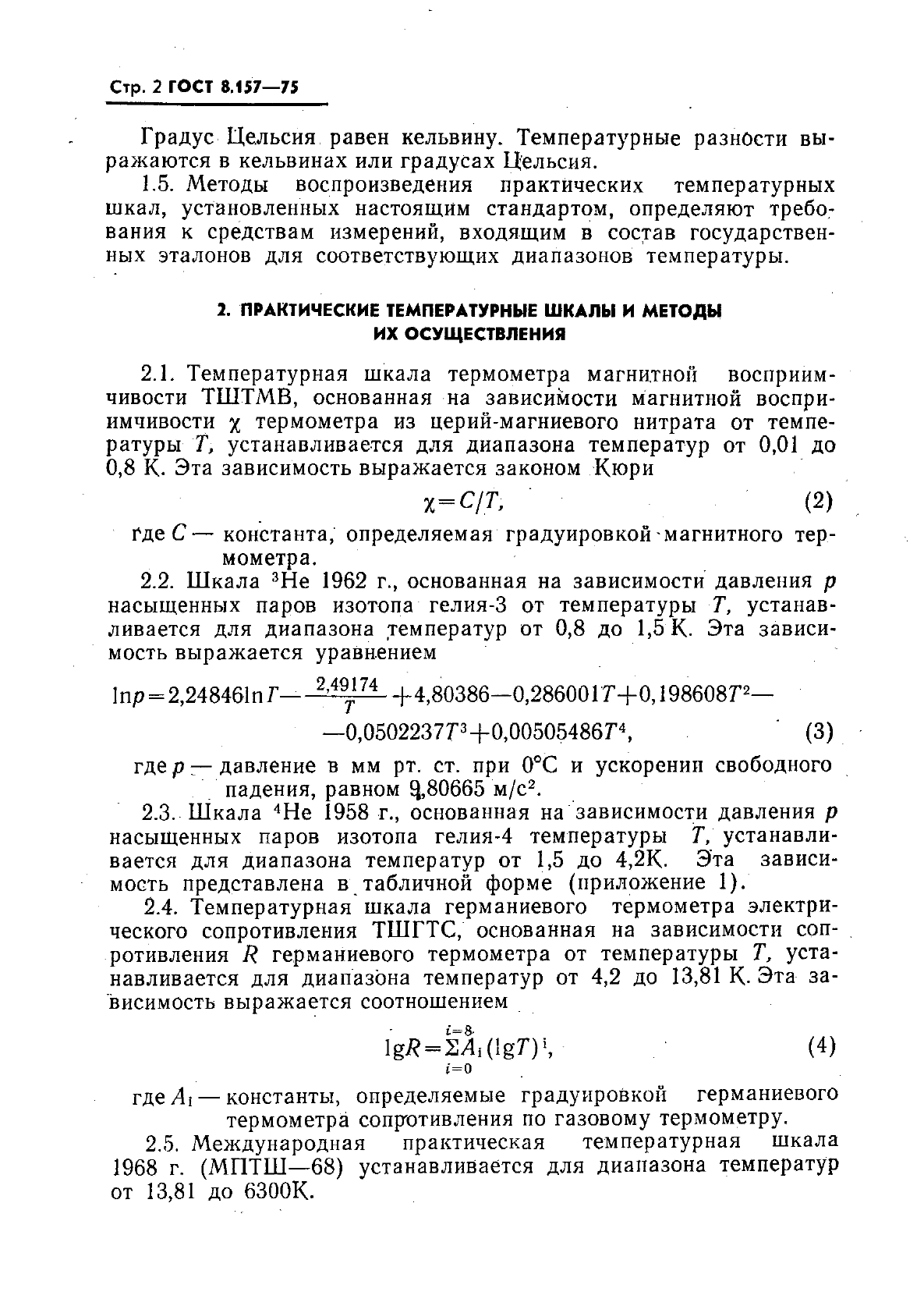

Стр. 2 ГОСТ 8.157-75

Градус Цельсия равен кельвину. Температурные разности выражаются в кельвинах или градусах Цельсия.

1.5. Методы воспроизведения практических температурных шкал, установленных настоящим стандартом, определяют требования к средствам измерений, входящим в состав государственных эталонов для соответствующих диапазонов температуры.

2. ПРАКТИЧЕСКИЕ ТЕМПЕРАТУРНЫЕ ШКАЛЫ И МЕТОДЫ ИХ ОСУЩЕСТВЛЕНИЯ

2.1.    Температурная шкала термометра магнитной восприимчивости ТШТМВ, основанная на зависимости магнитной восприимчивости х термометра из церий-магниевого нитрата от температуры Т, устанавливается для диапазона температур от 0,01 до 0,8 К. Эта зависимость выражается законом Кюри

Х=с/Т,    (2)

Где С— константа, определяемая градуировкой магнитного термометра.

2.2.    Шкала ³Не 1962 г., основанная на зависимости давления р насыщенных паров изотопа гелия-3 от температуры Т, устанавливается для диапазона температур от 0,8 до 1,5 К. Эта зависимость выражается уравнением

\пр = 2,248461п Г—+4,80386—0,2860017+0,198608F—

—0,05022377³+0,00505486Г⁴,    (3)

где р — давление в мм рт. ст. при 0°С и ускорении свободного падения, равном §,80665 м/с².

2.3.    Шкала ⁴Не 1958 г., основанная на зависимости давления р насыщенных паров изотопа гелия-4 температуры Т, устанавливается для диапазона температур от 1,5 до 4,2К. Эта зависимость представлена в табличной форме (приложение 1).

2.4.    Температурная шкала германиевого термометра электрического сопротивления ТШГТС, основанная на зависимости сопротивления R германиевого термометра от температуры Т, устанавливается для диапазона температур от 4,2 до 13,81 К- Эта зависимость выражается соотношением

1_ёЯ = 2Л,(1_ё7у,    (4)

i=о

гдеЛ! — константы, определяемые градуировкой германиевого термометра сопротивления по газовому термометру.

2.5.    Международная практическая температурная шкала 1968 г. (МПТШ—68) устанавливается для диапазона температур от 13,81 до 6300К.

ГОСТ 8.157-75 Стр. 3

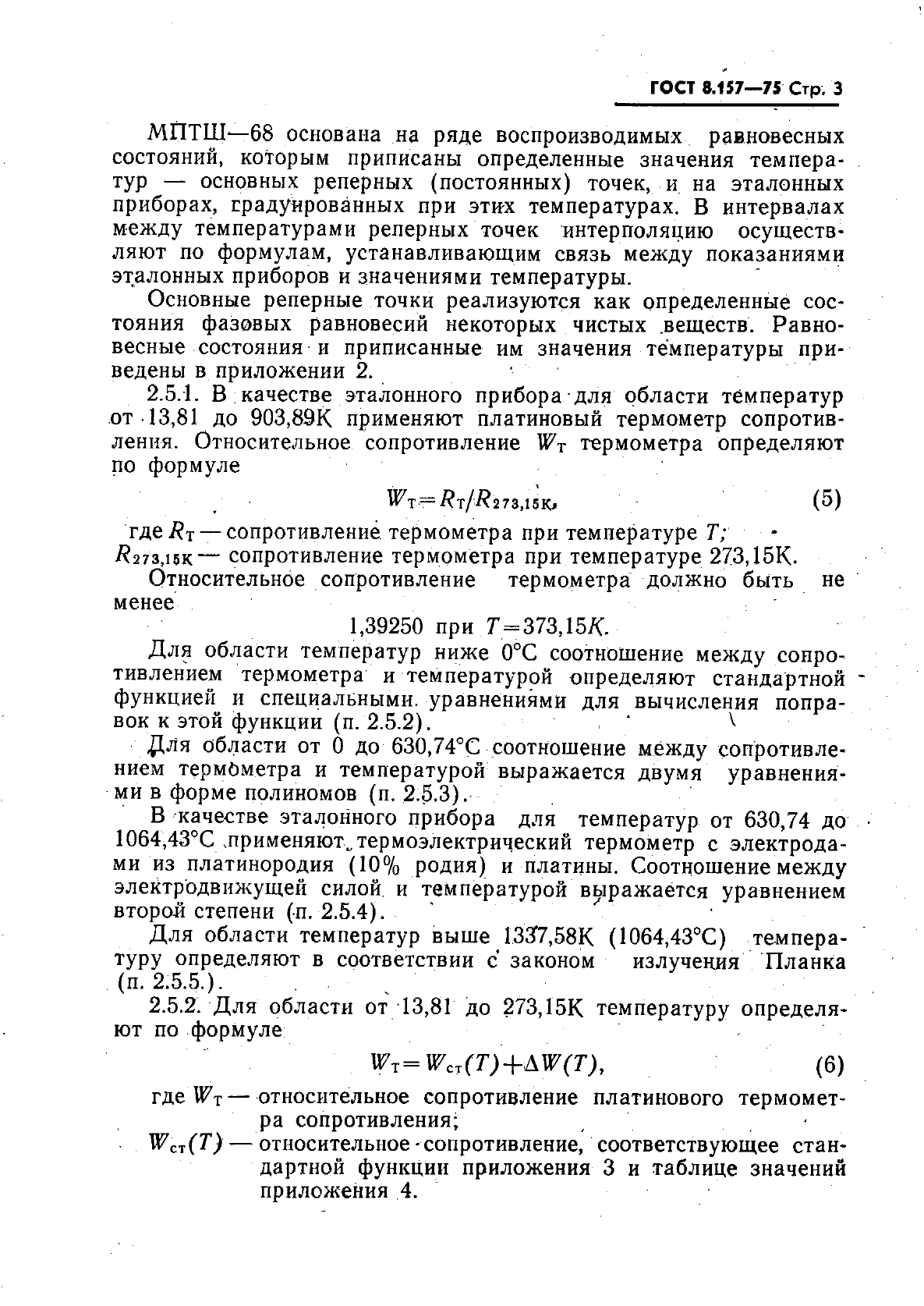

МПТШ—68 основана на ряде воспроизводимых равновесных состояний, которым приписаны определенные значения температур — основных реперных (постоянных) точек, и на эталонных приборах, градуированных при этих температурах. В интервалах между температурами реперных точек интерполяцию осуществляют по формулам, устанавливающим связь между показаниями эталонных приборов и значениями температуры.

Основные реперные точки реализуются как определенные состояния фазовых равновесий некоторых чистых .веществ. Равновесные состояния и приписанные им значения температуры приведены в приложении 2.

2.5.1.    В качестве эталонного прибора для области температур от 13,81 до 903,89К применяют платиновый термометр сопротивления. Относительное сопротивление W_T термометра определяют по формуле

^т-/?т//?273,15Ю    (5)

где/?_т —сопротивление, термометра при температуре Т;

#273,15К— сопротивление термометра при температуре 273,15К.

Относительное сопротивление термометра должно быть не менее

1,39250 при Т=373,15/С.

Для области температур ниже 0°С соотношение между сопротивлением термометра и температурой определяют стандартной ~ функцией и специальными, уравнениями для вычисления поправок к этой функции (п. 2.5.2).    ‘    ^

Для области от 0 до 630,74°С соотношение между сопротивлением термометра и температурой выражается двумя уравнениями в форме полиномов (п. 2.5.3).

В качестве эталонного прибора для температур от 630,74 до • 1064,43°С .применяют^термоэлектрический термометр с электродами из платинородия (10% родия) и платины. Соотношение между электродвижущей силой и температурой выражается уравнением второй степени (п. 2.5.4).    ‘    .    ‘■

Для области температур выше 1.337,58К (1064,43°С) температуру определяют в соответствии с законом излучения Планка (п. 2.5.5.).    ■    ,

2.5.2.    Для области от 13,81 до 273,15К температуру определяют по формуле

W-:=W_CJ(T)+AW(T)_t    (6)

где Wt—относительное сопротивление платинового термометра сопротивления;

W„(T) — относительное-сопротивление, соответствующее стандартной функции приложения 3 и таблице значений приложения 4.

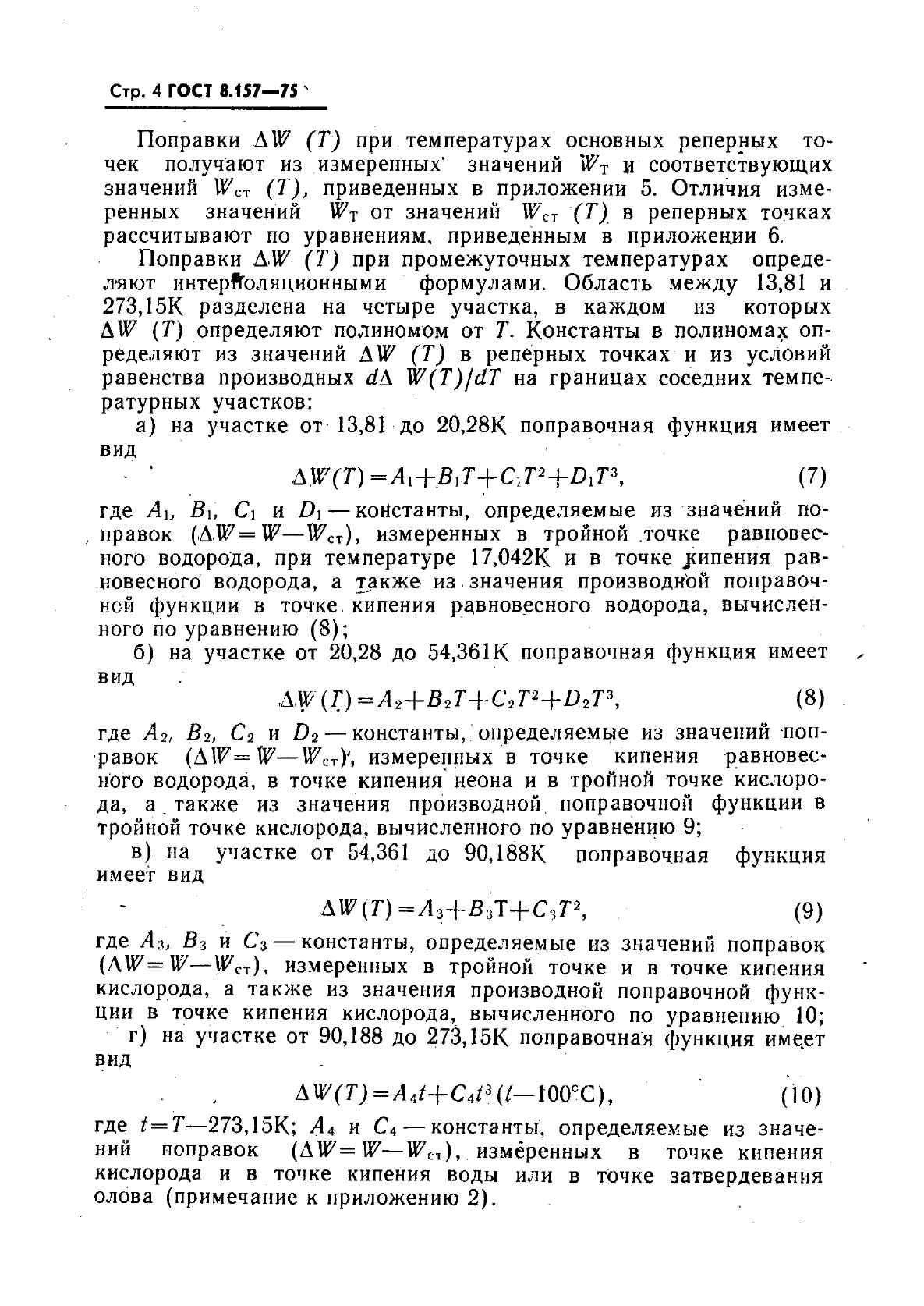

Стр. 4 ГОСТ 8.157-75 ‘

Поправки AW (Т) при температурах основных реперных точек получают из измеренных’ значений №_т и соответствующих значений W_c-r (Т), приведенных в приложении 5. Отличия измеренных значений W_T от значений W_CT (Т) в реперных точках рассчитывают по уравнениям, приведенным в приложении 6.

Поправки AW (Т) при промежуточных температурах определяют интерполяционными формулами. Область между 13,81 и 273,15К разделена на четыре участка, в каждом из которых AW (Т) определяют полиномом от Т. Константы в полиномах определяют из значений AW (Т) в реперных точках и из условий равенства производных d& W(T)/dT на границах соседних температурных участков:

а)    на участке от 13,81 до 20,28К поправочная функция имеет вид

AW(T)=A_X+BJ+CJ*+D_XT\    (7)

где А\, В\, С\ и Z)i — константы, определяемые из значений поправок (AW=W—Wcr), измеренных в тройной точке равновесного водорода, при температуре 17,042К и в точке ^ипения равновесного водорода, а также из значения производной поправочной функции в точке кипения равновесного водорода, вычисленного по уравнению (8);

б)    на участке от 20,28 до 54,361 К поправочная функция имеет „ вид

AW(r)=A₂+B₂T+C₂T²+D₂T\    (8)

где А₂,    В₂,    С₂    и D₂ — константы, определяемые    из    значений поправок    {\W=W—Wct)’, измеренных в точке кипения    равновес

ного водорода, в точке кипения неона и в тройной точке кислорода, а. также из значения производной поправочной функции в тройной точке кислорода, вычисленного по уравнению 9;

в)    на участке от 54,361 до 90,188К поправочная функция имеет вид

AW(T)=A₃+B,T+C,T\    (9)

где Аз, Вз и Сз — константы, определяемые из значений поправок (А№= W—U?ct), измеренных в тройной точке и в точке кипения кислорода, а также из значения производной поправочной функции в точке кипения кислорода, вычисленного по уравнению 10;

г)    на участке от 90,188 до 273,15К поправочная функция име.ет вид

AW(T)=A4t+C₄t³((—m^cC),    (10)

где t=T—273,15К; А₄ и С₄ — константы, определяемые из значений поправок (AW^W—U^_Ct), измеренных в точке кипения кислорода и в точке кипения воды или в точке затвердевания олова (примечание к приложению 2).

ГОСТ *.<57—75 Стр. 5

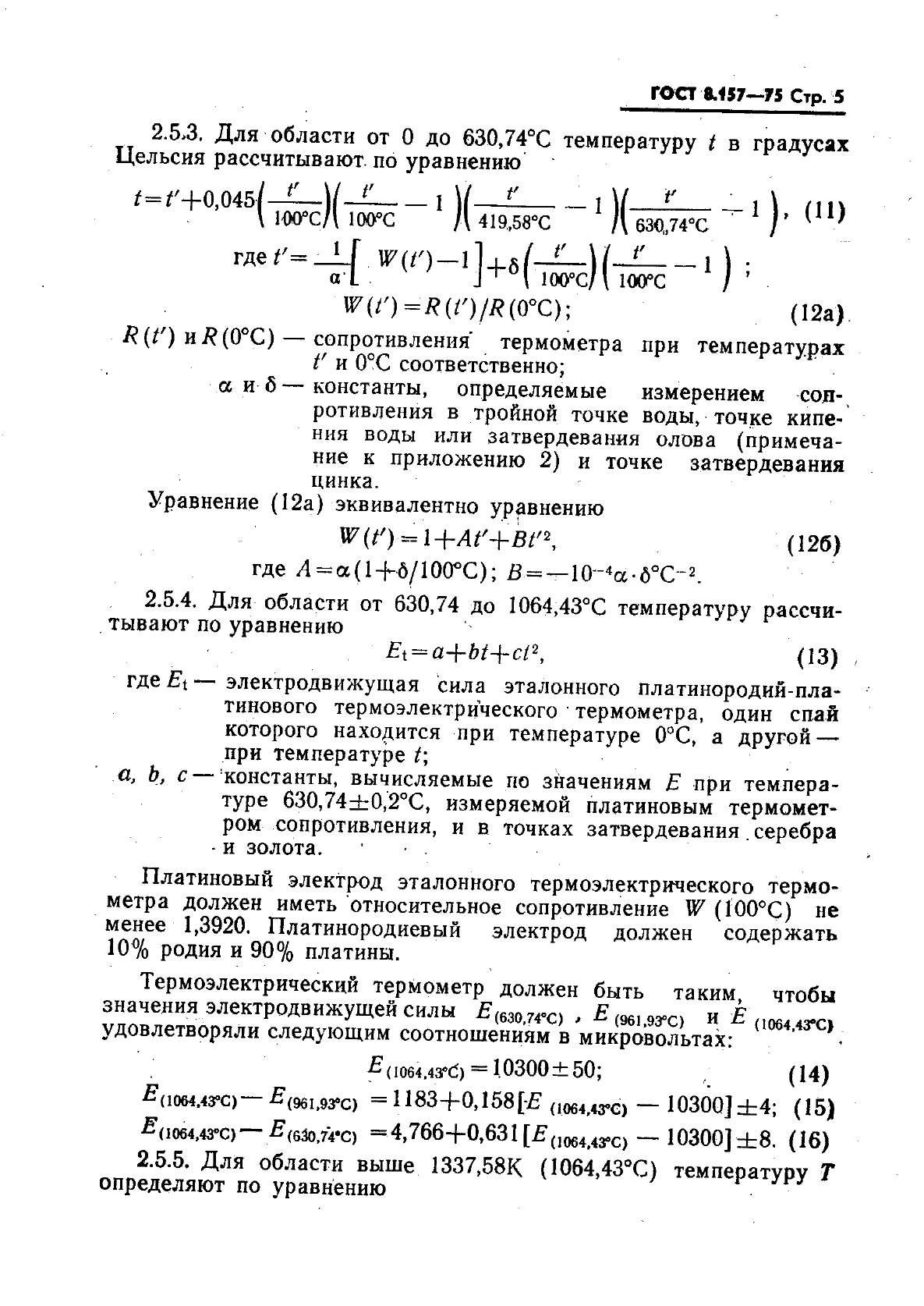

2.5>3. Для области от 0 до 630,74°С температуру t в градусах Цельсия рассчитывают, по уравнению

_<=Г₊₀,045Ш/-1—1 V—£-  1 М-^Г—  1 \, (11)

\ IWC/1 100°С    1\    419,58°С    А    630„74°С    /    ’

W(t’)=R{l’)/R{Q°C);    (12а)

R{t’) и#(0°С) — сопротивления термометра при температурах t’ и 0°С соответственно; аиб—константы, определяемые измерением сол-, ротивления в тройной точке воды, точке кипения воды или затвердевания олова (примечание к приложению 2) и точке затвердевания цинка.

Уравнение (12а) эквивалентно уравнению

W{t’) = \+At’+Bt’\    (126)

где Д=а(1-Н/100°С); £ =—10—⁴а-6°С~².

2.5.4.    Для области от 630,74 до 1064,43°С температуру рассчитывают по уравнению

E_t = a+bt+ci\    (13)

где Е\ — электродвижущая сила эталонного платинородий-пла-тинового термоэлектрического термометра, один спай которого находится при температуре 0°С, а другой — при температуре t\ а, Ь, с—константы, вычисляемые по значениям Е при температуре 630,74±0,2°С, измеряемой платиновым термометром сопротивления, и в точках затвердевания. серебра и золота.

Платиновый электрод эталонного термоэлектрического термометра должен иметь относительное сопротивление W (100°С) не менее 1,3920. Платинородиевый электрод должен содержать 10% родия и 90% платины.

Термоэлектрический термометр должен быть таким, чтобы значения электродвижущей силы Е_то^_С) , Е _Шш9ГС) и £ _(1064>43._С) удовлетворяли следующим соотношениям в микровольтах:

Е (Ю64а&С.)⁼ 1.0300 ±50;    (14)

^(1064,4з°С)—£(961,9УС) = 1183-f-0,158[-£ (1064,43*С) — 10300]±4; (15)

£(1064_>43°С)—£(630,74*С) =4,766+0,631 [£ (Ю64,43°С)— 10300] ±8. (16)

2.5.5.    Для области выше 1337,58К (1064,43°С) температуру Т определяют по уравнению

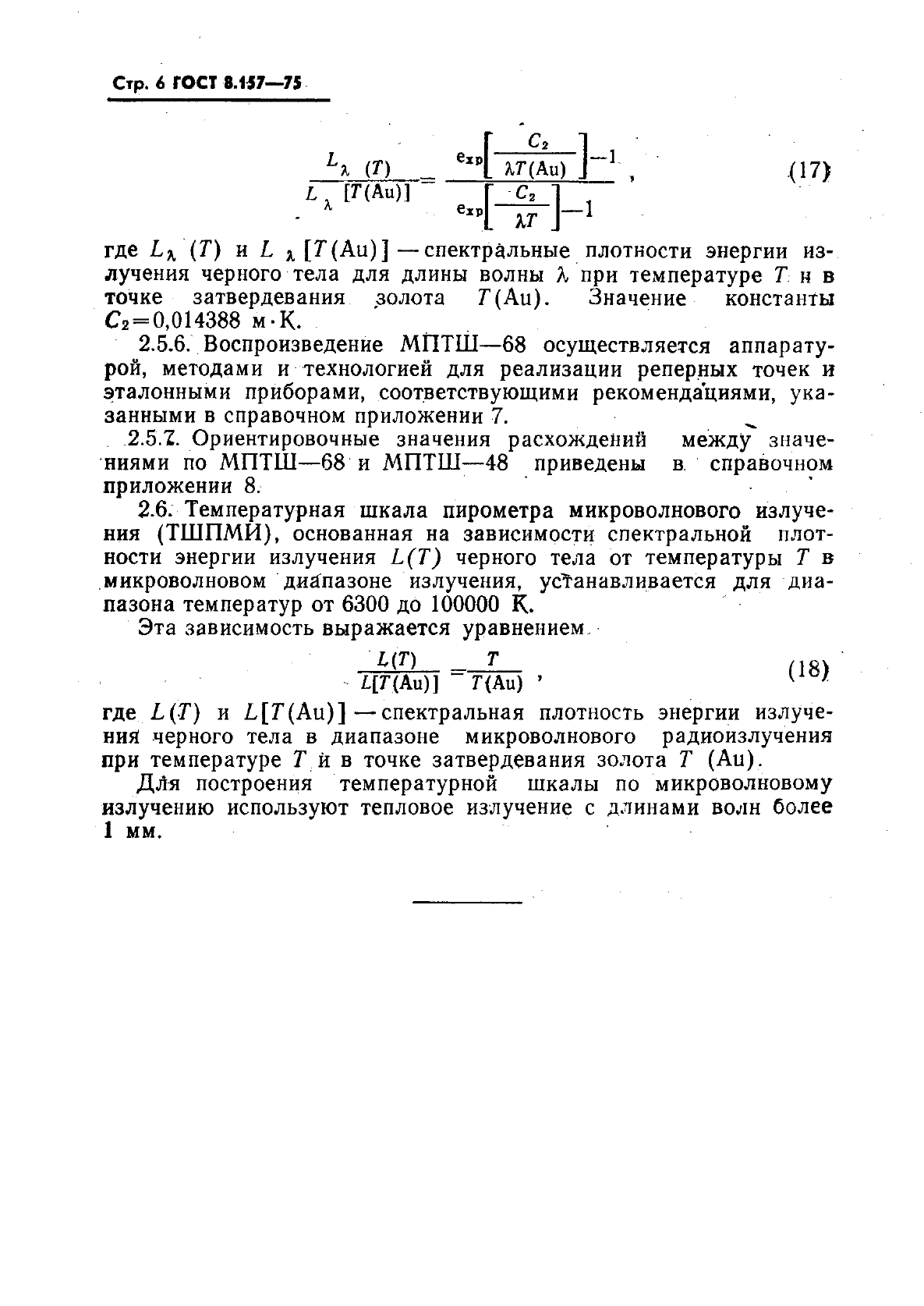

Стр. 6 ГОСТ 8.«7—75

e*PL ЩАи)

<17)

L_K [Г(Аи)]

^L% (Г)

где L_% (Т) и I х [Т(Аи)] —спектральные плотности энергии излучения черного тела для длины волны Я при температуре Г н в точке затвердевания золота Г(Аи). Значение константы С₂ = 0,014388 м.К.

2.5.6.    Воспроизведение MflTlll—68 осуществляется аппаратурой, методами и технологией для реализации реперных точек и эталонными приборами, соответствующими рекомендациями, указанными в справочном приложении 7.

2.5.Х. Ориентировочные значения расхождений между значениями по МПТШ—68 и МПТШ—48 приведены в. справочном приложении 8.

2.6.    Температурная шкала пирометра микроволнового излучения (ТШПМИ), основанная на зависимости спектральной плотности энергии излучения L(T) черного тела от температуры Т в микроволновом диапазоне излучения, устанавливается для диапазона температур от 6300 до 100000 К.

Эта зависимость выражается уравнением.

где L(T) и L[7’(Au)]—спектральная плотность энергии излучения черного тела в диапазоне микроволнового радиоизлучения при температуре Т й в точке затвердевания золота Т (Аи).

ДЛя построения температурной шкалы по микроволновому излучению используют тепловое излучение с длинами волн более 1 мм.

ГОСТ S.157—75 Стр. 7

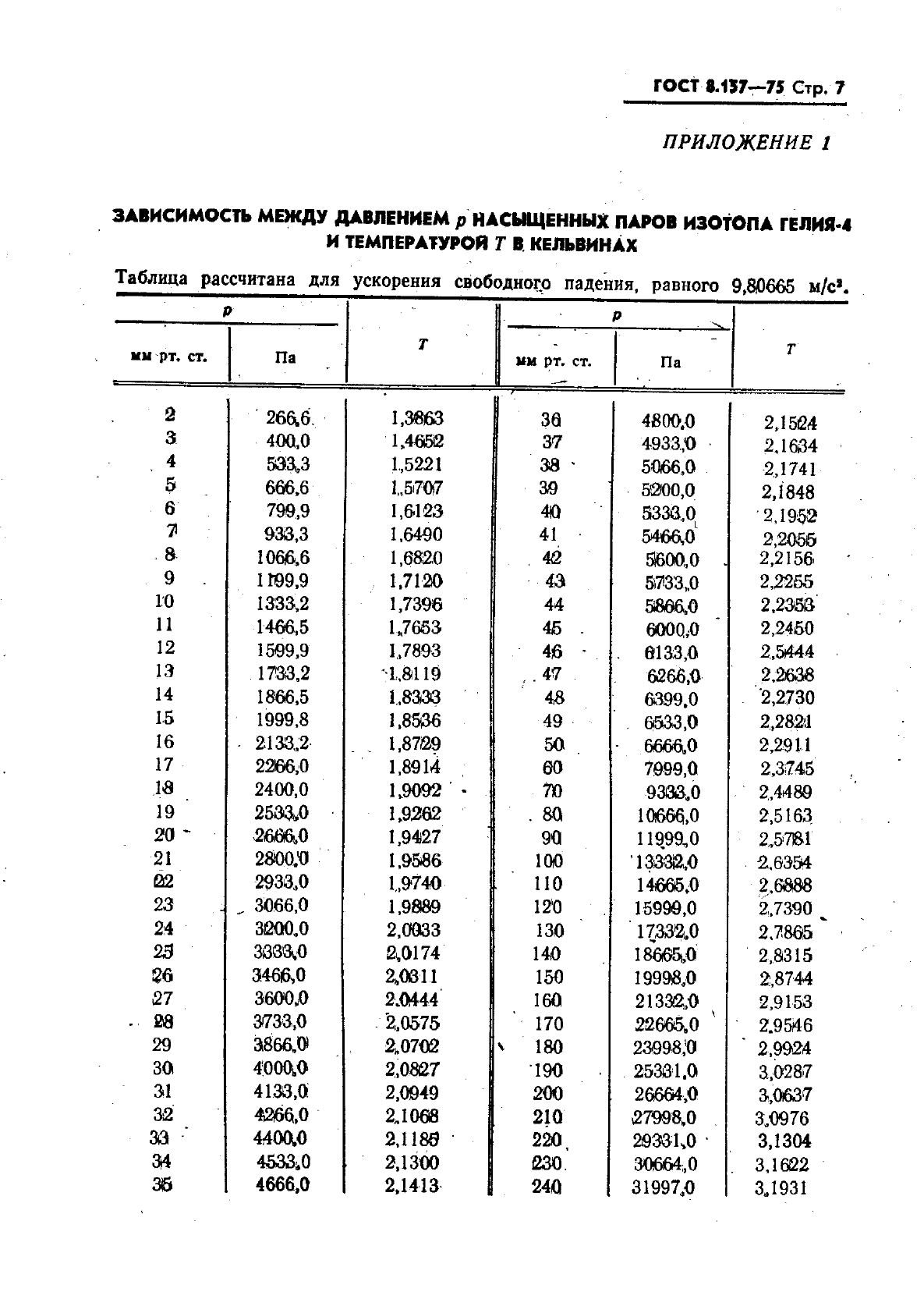

ПРИЛОЖЕНИЕ 1

ЗАВИСИМОСТЬ МЕЖДУ ДАВЛЕНИЕМ р НАСЫЩЕННЫХ ПАРОВ ИЗОТОПА ГЕЛИЯ-4 И ТЕМПЕРАТУРОЙ Т В КЕЛЬВИНАХ

Таблица рассчитана для ускорения свободного падения, равного 9,80665 м/с*.

р Р v »v;w vw ^ « им рт. ст. Па т им рт. ст. Па Г 2 266^6. 1,3863 I 30 4800.0 2,1524 3 400,0 1,4662 ! 37 4933,0 2.1634 4 533,3 1,5221 I 38 • 5066,0 2,1741 5 666.6 l.,5i707 39 52Ю0.0 2,1848 6 799,9 1,6123 40 5333,0 2,1952 7 933,3 1,6490 41 5466,0 2,2056 8 1066,6 1,6820 4Q 5600,0 — 2,2156 9 . 1ГО9.9 1,71-20 43 5733,0 2,2265 10 1333,2 1,7396 44 5866,0 2,2363 И 1466,5 1,7663 45 . 600Q;0 2,2460 12 1599,9 1,7893 46 . 6133,0 2,5444 13 1733,2 *Ш19 .47 6266,0 2,2638 14 1866,5 1,8333 48 6399.0 2,2730 15 1999,8 1,8536 49 6533,0 2,282,1 16 2133,2 . . 1,8729 50 ■ 6666,0 2,2911 17 22166,0 1,8914 60 7999,0 2,374.5 1в 2400,0 1,9092 — 70 9333,0 2,4489 19 2533*0 1,9262 . 80 10666,0 2,5163 20 — 2666,0 1,9427 90 11999,0 2,57181 21 2800.0 1,9586 10(0 13Ж0 2.6Э54 22 2933,0 1,9740 110 14665,0 2,6888 23 „ 3066,0 1,9889 12*0 15999,0 2,7390 ^ 24 3200.0 2,0033 130 ‘ 17332.0 2.7865 « 23 3333,0 2,0174 140 18665,0 2,8315 26 3466,0 2,0611 150 19998,0 2,8744 27 3600.0 2.0444 160 21332,0 2,9153 -■ 28 3733,0 2,0575 170 22665,0 ‘ 2.9546 29 3866,0) 2,0702 v 180 23998,0 ‘ 2,9924 30 4000,0 2,0827 190 25331.0 3,0287 31 4133,0 2,0949 200 26664,0 3,0637 32 4266,0 2,1068 210 27998.0 3,0976 33 ‘ 4400,0 2,1180 220, 2933U0 3,1304 34 4533i0 2,1300 230 30664;,0 3,1622 36 4666,0 2,1413 240 31997,0 3.1931

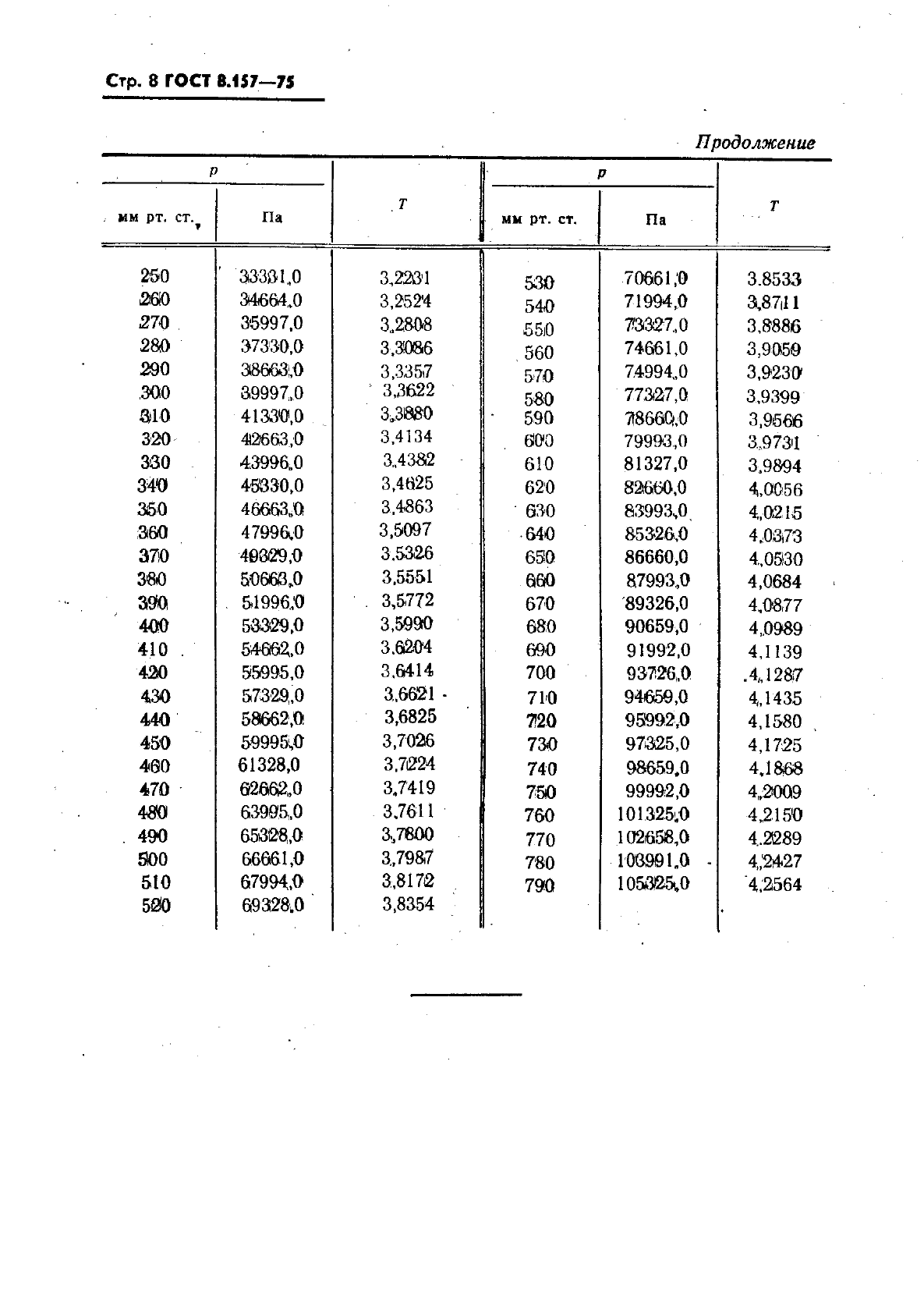

Стр. 8 ГОСТ 8.157—7S

Продолжение

р . т р т . мм рт. ст.? Па мм рт. ст. Па 250 ‘ 33301,0 3,22й’1 530 70661,0 3.8533 Ш 34664.0 3,2524 540 71994,0 31,87(11 270 3-5997.0 3..2808 550 73327,0 3,8886 280 37330,0 З.ЗЮ86 .560 74661,0 3,9059 290 ЗвббЗ’О 3,3357 570 7.4994,0 3,9230 .300 39997,0 * 3,3622 580 773.27,0 3,9399 ЩО 41330,0 3,3080 590 78660,0 3,9566 320 4)2663,0 3.4134 600 79993,0 3,9734 330 4.3996.0 3„438(2 610 81327,0 3.9894 340 45330,0 3,4625 620 82660,0 4,0056 360 46663.0 3.4863 630 83993,0. 4,0215 360 47996.0 3,5097 640 85326,0 4,0373 370 46029,0 3.5326 650 86660,0 4,0530 380 50663,0 3,5551 660 87993,0 4,0684 • 390 51996.0 . 3,5772 670 89326,0 4,0877 400 53329,0 3,599(0 680 90659,0 4,0989 410 . 54662.0 3.6204 690 91992,0 4,1139 420 55995,0 3.6414 700 93726,.0 А1287 430 57329„0 3,6621 — 710 94650,0 4.1435 440 58662,0 3,6825 Ш 951992,0 4,1580 , 450 59995,0 3,7026 730 973(25,0 4,1725 460 61328,0 3.7Й24 740 98659.0 4,1868 470 62662„0 3.7419 750 99992,0 4.2009 480 63995.0 3.7611 760 101325:0 4,2150 490 65328,0 3,7в00 770 102658,0 4.2289 SOO 66661,0 3,7987 780 103901.0 — 4„2427 510 67994.0 3,8172 790 1053125,0 4.2564 580 69328.0 3,8354 •

ГОСТ 8.157-75 Стр. 9

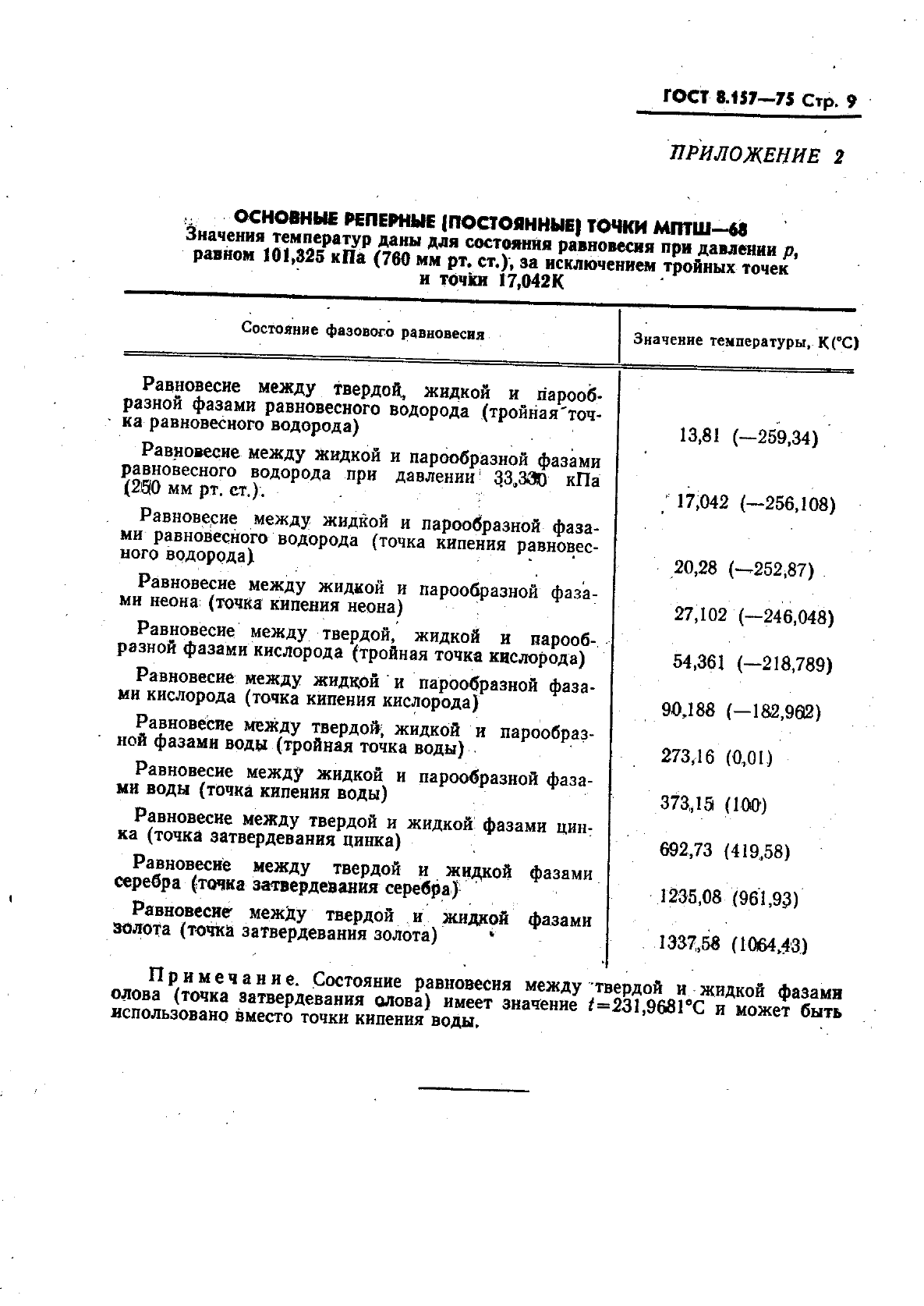

ПРИЛОЖЕНИЕ 2

ОСНОВНЫЕ РЕПЕРНЫЕ (ПОСТОЯННЫЕ) ТОЧКИ МПТШ—68 Значения температур даны для состояния равновесия при давлении р, равном 101,825 кПа (760 мм рт. ст.), за исключением тройных точек и точки I7.042K

Состояние фазового равновесия Значение температуры, К («С) Равновесие между твердой^ жидкой и парообразной фазами равновесного водорода (тройная’точ-ка равновесного водорода) 13,81 (-259,34) Равновесие между жидкой и парообразной фазами равновесного водорода при давлении; 33,330 кПа (26(0 мм рт. ст.). 17,042 (—256,108) Равновесие между жидкой и парообразной фазами равновесного водорода (точка кипения равновесного водорода) ‘ 20,28 (—252,87) Равновесие между жидкой и парообразной фазами неона (точка кипения неона) 27,102 (—246,048) Равновесие между твердой, жидкой и парообразной фазами кислорода (тройная точка кислорода) 54,361 (—218,789) Равновесие между жидкой и парообразной фазами кислорода (точка кипения кислорода) 90,188 (—182,902) Равновесие между твердой, жидкой и парообразной фазами воды (тройная точка воды) 273,16 (0,01) Равновесие между жидкой и парообразной фазами воды (точка кипения воды) 373,, 15 (100) Равновесие между твердой и жидкой фазами цинка (точка затвердевания цинка) 692,73 (419.58) Равновесие между твердой и жидкой фазами серебра (точка затвердевания серебра) 1235,08 (961,93) Равновесие между твердой и жидкой фазами золота (точка затвердевания золота) 1Э37„58 (1064,43)

Примечание. Состояние равновесия между твердой и жидкой фазами олова (точка затвердевания олова) имеет значение f=231,9681eC и может быть использовано вместо точки кипения воды.

Стр. 10 ГОСТ 8,157—75

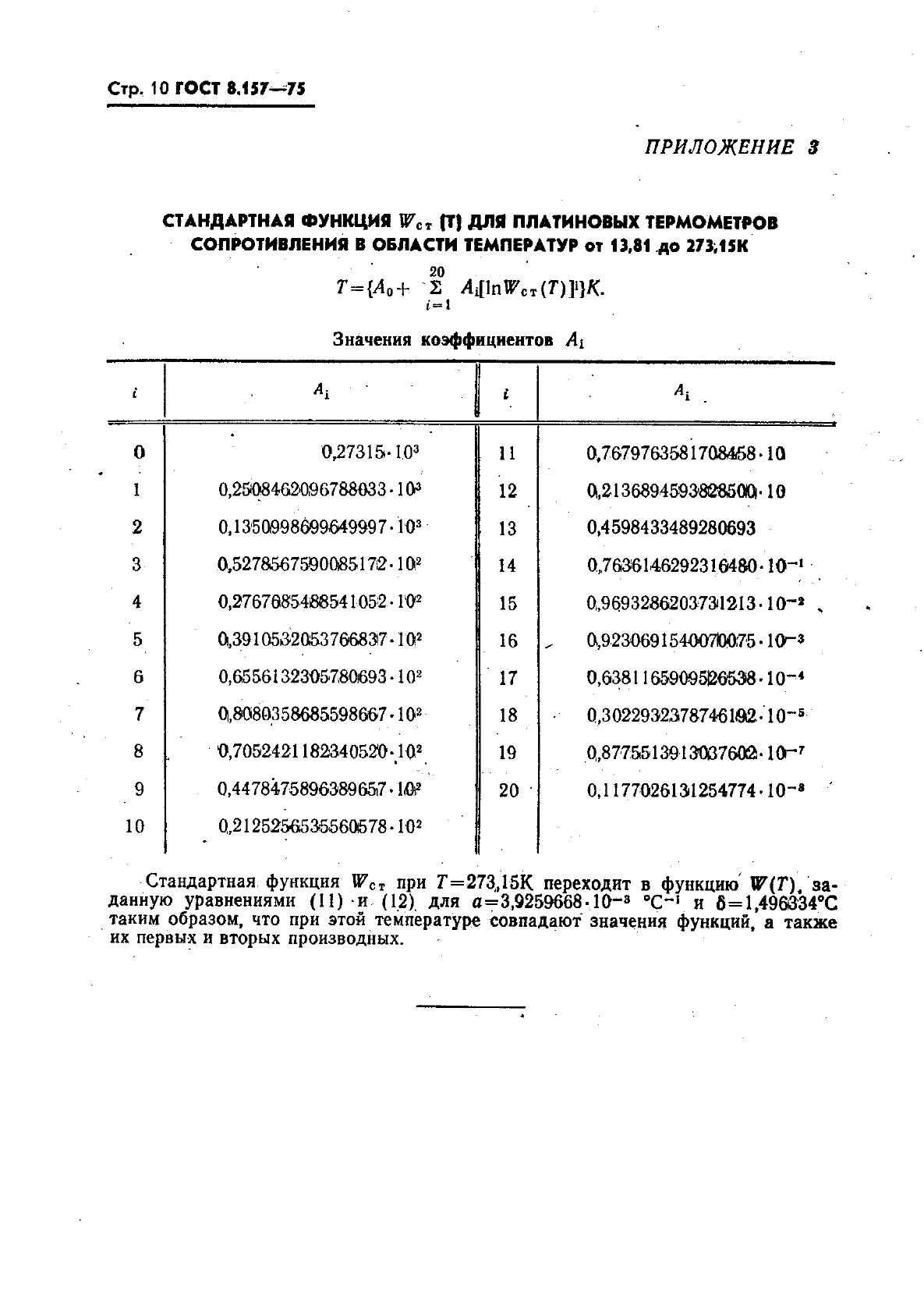

ПРИЛОЖЕНИЕ 3

СТАНДАРТНАЯ ФУНКЦИЯ Г_с, (Т) ДЛЯ ПЛАТИНОВЫХ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ В ОБЛАСТИ ТЕМПЕРАТУР от 13,81 до 273,15К

20

Т={А,+ 2 ЛхГ1пГсх(Т)т.

Значения коэффициентов Ai

i £ Ai . 0 0,27315-103 11 0,7679763581708458-10 1 0,25084620,96788033 • 103 12 0,2136894593828600-10 2 0,1350998609649997 • 103 13 0,4598433489280693 3 0,5278567590065172-102 14 0,7636146292316480-Ю-» 4 0,2767685488541052 — 10й 15 0,,9693286203731213-10-* s 5 0),39105.32063766837 -10* 16 „ 0,923069154007Ю0.75 • 10^3 6 0,6556132305780693 • 102 17 0,63811659095126538 -10-4 7 0,8080358685598667-1О2 18 0,3022932378746 li9(2-10“s 8 0,7052421182340520-Щ2 19 0„8775513913007602-10-‘ 9 0,4478475896389657- W 20 0,1177026131254774-10-» ‘ 10 0,2125256536660678-10*

Стандартная функция W_CT при Г=273„15К переходит в функцию W(T), заданную уравнениями (II) -и (12). для а=3,9259668 ■ 10“³ °С-¹ и 6=1,496334°С таким образом, что при этой температуре совпадают значения функций, а также их первых и вторых производных.

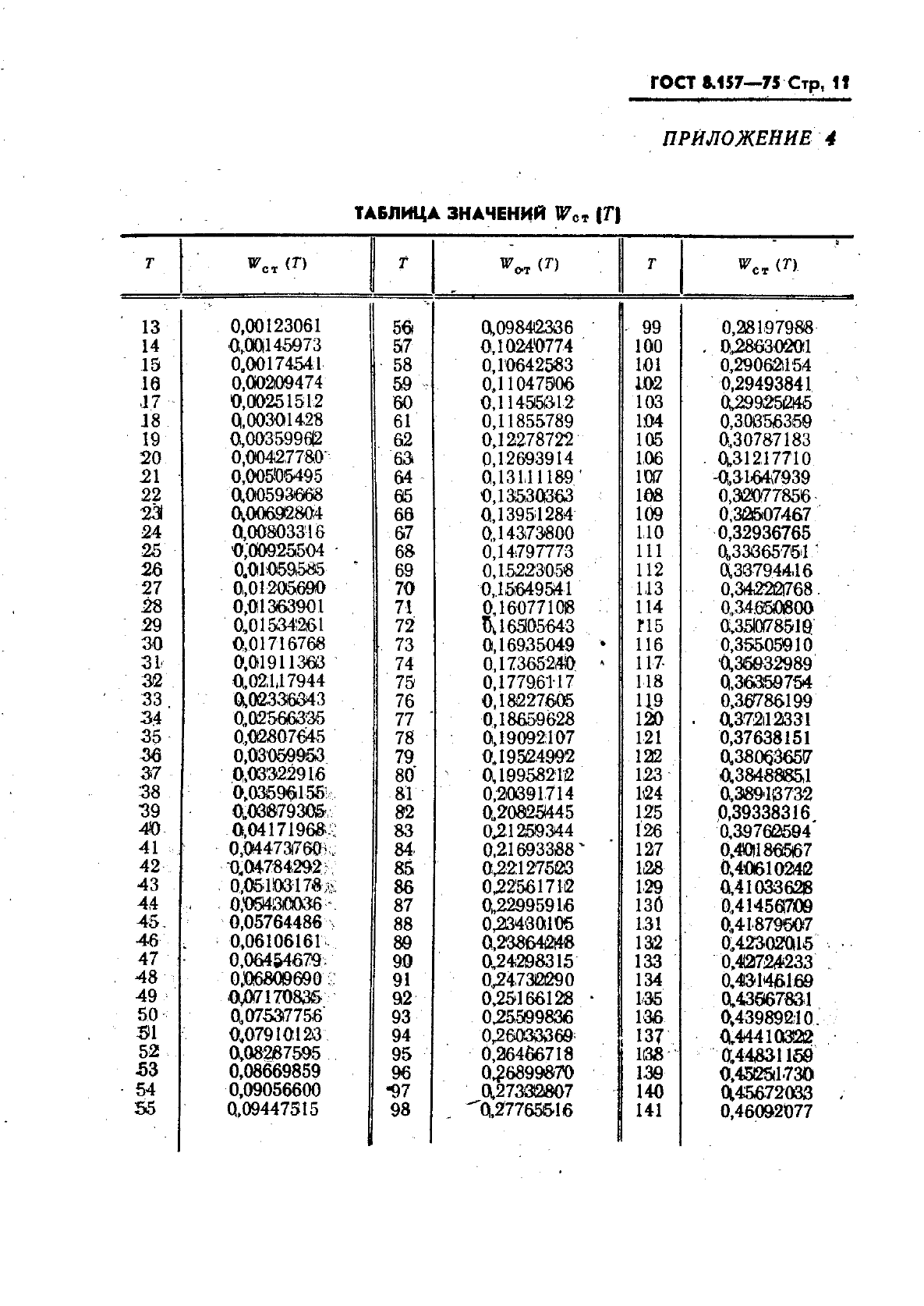

ГОСТ в.157—75 Стр, 11 ПРИЛОЖЕНИЕ 4

ТАБЛИЦА ЗНАЧЕНИЙ W0* |Г|

(П Т (Т) т 0,00123061 56 0,0984(2336 99 0,28197968 0,00145073 57 0,10240774 100 . 028630201 0.00174541 58 0,10642583 101 0,29062154 0,00209474 59 г 0,11047506 102 0,29493841 0,00251512 60 0,11456312 103 0^29925045 0,00301428 61 0,11855789 104 0,30856359 0,0035996(2 62 0,12278722 105 0,30787183 0,00427780′ 63 0,12693914 106 . 0,312,17710 0,00906495 64 0,13111189′ 107 -0,31647939 0,00593668 65 0,13530363 168 0,32077856 0^00696804 68 0,13951284 109 0,32607467 0,00803316 67 0,14373800 1,10 0,32936765 0,00925504 — 68 0,14797773 111 0,33365761 0.01059586 ‘ 69 0,15223056 112 0^337944,16 0,01205690 70 0,15649541 1,13 0,34222768. 0,01363901 71 0,16077108 114 0,34.650600 0,01534261 72 Cw 165105643 Р15 0,351078510 0,01716768 73 0,16935049 * 116 0,35605910 0,0191136i3 74 0,17365240 ‘ 117- 0,36032989 0,02,117944 75 0,17796117 118 0,36350754 0,02336343 76 0,18227606 Ц9 0,36786199 0.02566335 77 ‘ 0,18659628 120 . 0,37212331 0,02807645 78 0,19092107 121 0,37638151 0,03059963 79 0.195(24992 122 0380636517 0,03322916 80′ 0,19958212 123 0,384881851 0,03696156: 81 0,20391714 124 0,389-10732 0.03879306, 82 0,20825445 125 0,39338316 0,0417196»-: 83 0,212519344 126 0,39762694 0,04473)760^4 84. 0,21693388′ 127 0,40)186567 0.04784,292: 85 022127523 1(28 0,40610242 . 0,0510317® Ж 86 022561712 129 0,41033628 0,054130036 \ 87 022995916 130 0,41456700 0,05764486 > 88 023430106 131 0,41879607 0,06106161. 89 0,23864248 132 0.42302015 0,06454679. 90 024298315 133 0,4(2724233 0,06800690: : 91 0.24732290 134 0,43146160 0£717083(5 92 025166128 • 135 0,43967831 0,0753(7756′ 93 0255)99836 136 0,43989210. 0,07910123 94 026033360 137 0,44410322 0,08267595 95 0,26466718 108 ” 0.44831160 0,08669859 96 026899670 139 0,4525(1.730 0,09056600 ■97 0,27332607 140 (Х45672033 , 0,09447515 98 . «0,27765516 141 0,46092077

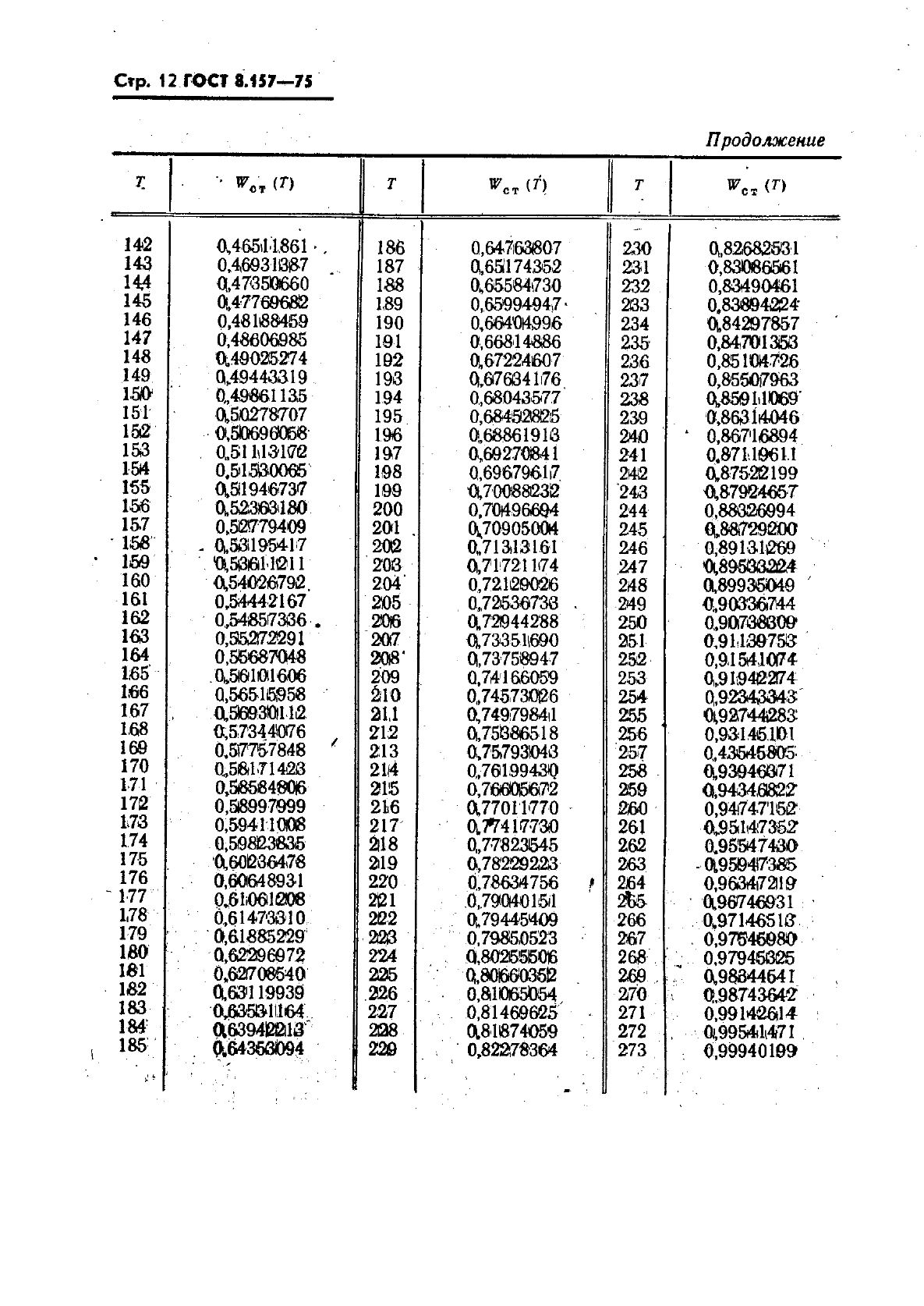

ГОСТ 8.157-75

Продолжение

• ^от(Г> T «’’от (П T Wcv {T) 0,4651.1,861 •. . 186 0,64763607 230 0,82682531 0,46931867 187 0,65174352 231 0,83086561 Q,47350660 188 0,65584730 232 0,83490461 0,47760682 189 0,65994947- 283 0.83694224 0,48188459 190 0,66404096 234 0,84297857 0,48606085 101 0,66814886 235 0,847013(53 0,49026274 192 01,67224607 236 0,85104726 Q,49443319 193 0,67684176 237 0,8550)7963 0,40861135 194 0,68043577 236 0,850 L1069′ 0,50278707 195 0,684521825 239 0,86314046 0,50690068 196 0,66861913 240 * 0,86716894 asi М3>1^7«2 197 0,60270841 241 0.871.1061.1 0.515&0065 108 0,696796117 242 0,87522199 0,5194673*7 109 0,70088232 243 0,87924667 0,52363180 200 0.70496604 244 0,88326094 0.50779409 201 . 0^70905004 245 0,88729200 . Oj.531195417 202 0.71313161 246 0,89131260 ^5i36M011 208 0,71721 1(74 247 0,89588224 0,54026792. 204 0,72120026 248 0,89935040 0,54442167 205 0,72636733 . 249 0,90336(744 0,54657336 . 206 0,721944288 250 0,90786809 0,552172291 207 0,733511600 251 0,91139758 0,56687048 208′ 0,73758047 252 0,91541074 0,56101606 209 0,74166059 253 0,91042274 0,56516956 &10 0,74573026 254 0,92343843 ОДОЗОМ2 2 U 0,74979841 255 0,92744283 0,573440176 y 212 0,75886518 256 0,93145101 0,517757848 / 213 0,75793043 257 0,43645805. 0,56(1.71428 21(4 0,76199430 256 0,93046871 0,5(8584806 216 0,76006672 259 0,94346822 0,518097999 216 0,77011770 260 0,94747162 0,59411008 217 0^7*7417730 261 0,951(47362 0,59823635 218 0,77823645 262 0.95547430 0,60236478 219 0,78220223 263 — 01959417365 0,60648931 220 0,78634756 f 264 0,9634(7219 0,61061006 2(21 0,7904016(1 2fc5 0,96746031 0,61476310 222 0,79445409 266 0,97146518. 0,61885229 2t20 0.79860523 267 0,97646980 0,62296072 224 0,80255606 268 0,97046825 0,62(708640 226 0,90660362 260 . Л 0,98344641 0,68119939 226 0,81065054 270 0,98743642 0,635811164 227 0,81460625 271 0,99142614 06394Ш8 208 0181674050 272 0,99541(471 . 0.64368094 220 0,82278364 273 / 0,99940199

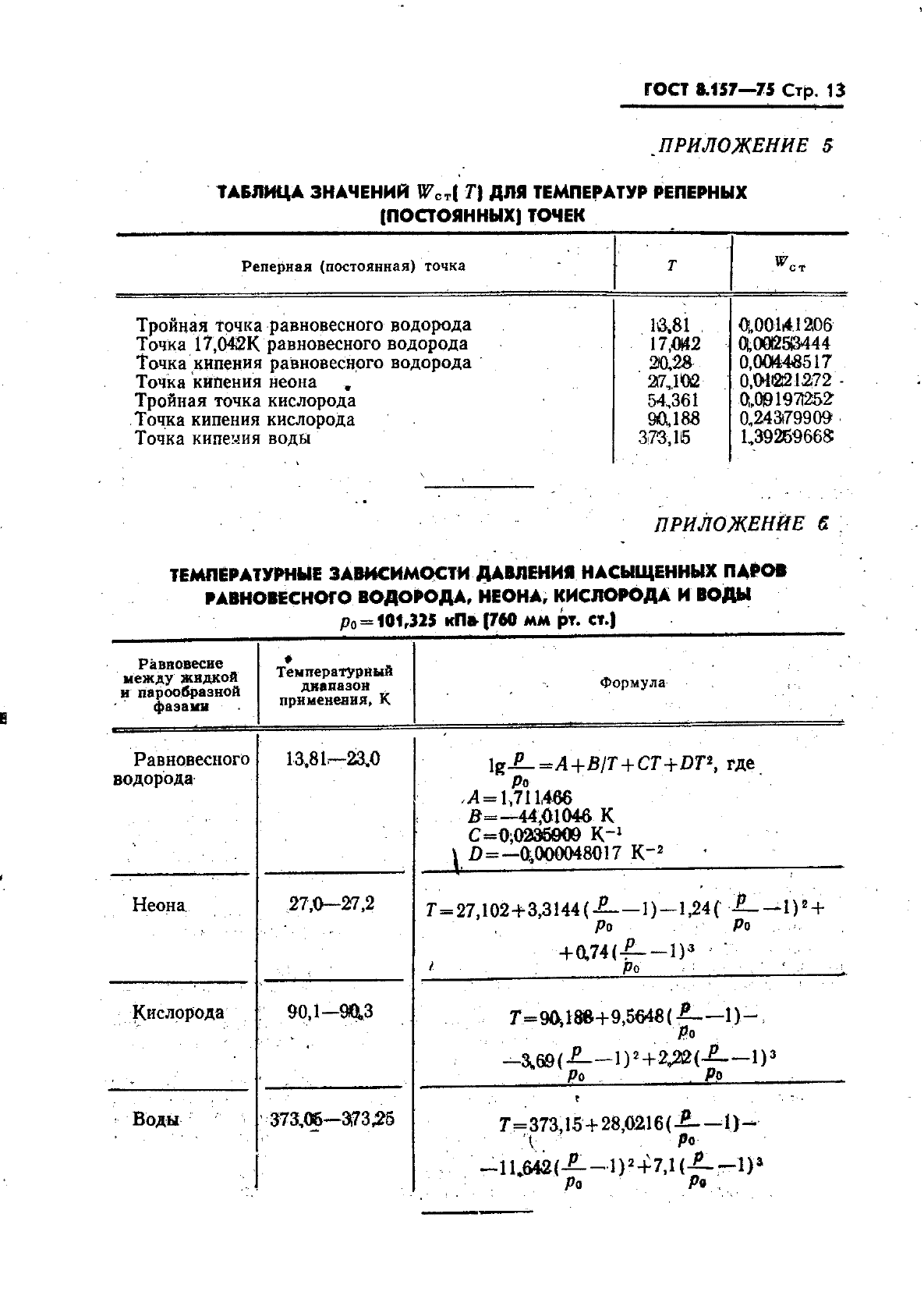

ГОСТ В.157—75 Стр. 13

ПРИЛОЖЕНИЕ 5

ТАБЛИЦА ЗНАЧЕНИЙ Wcт| Т\ ДЛЯ ТЕМПЕРАТУР РЕПЕРНЫХ (ПОСТОЯННЫХ) ТОЧЕК

Реперная (постоянная) точка т W Лет Тройная точка равновесного водорода 1&81 0,00141206 Точка 17,042К равновесного водорода 17,042 01,00125(3444 Точка кипения равновесного водорода 2(0,28 0,00448517 Точка кипения неона 2f7,.l0i2 О.ОШ1272 — Тройная точка кислорода 54,361 0,001971252′ Точка кипения кислорода 90,188 0,243(79909 Точка кипемия воды 3:73,16 1,39269668

ТЕМПЕРАТУРНЫЕ ЗАВИСИМОСТИ ДАВЛЕНИЯ НАСЫЩЕННЫХ ПАРОВ РАВНОВЕСНОГО ВОДОРОДА, НЕОНА, КИСЛОРОДА И ВОДЫ р0 = 101,325 кП* (760 мм рт. ст.)

Равновесие между жидкой и парообразной фазах» Температурный диапазон применения, К Формула Равновесного водорода 13,81г—23,0 lg— =Л +В/Т + СТ+DT2, где Ро ,А = 1,711,466 В——44,01046 К С=0,0235000 К»1 \ -0,000048017 К»2 Неона 27,0—27,2 Т=27,102+3,3144(-2—1)—1,24( £_—!)* + Ро Ро +0,74(-£—1)3 ‘ 1 р о кислорода ; 90,1-90,3 Т=9й,№+9,Ш8(£—1)-; ро -bGQ(£—\y+2J&(-£—1)3 Ро Ро Воды ‘373,06-373,26 Г=373,15+ 28,0216 (-2—4)-Ч. Ро -1ЦШ(-£—1)2+7,1(-^-1)а Ро Р* ,

Стр. 14 ГОСТ 8.157-75

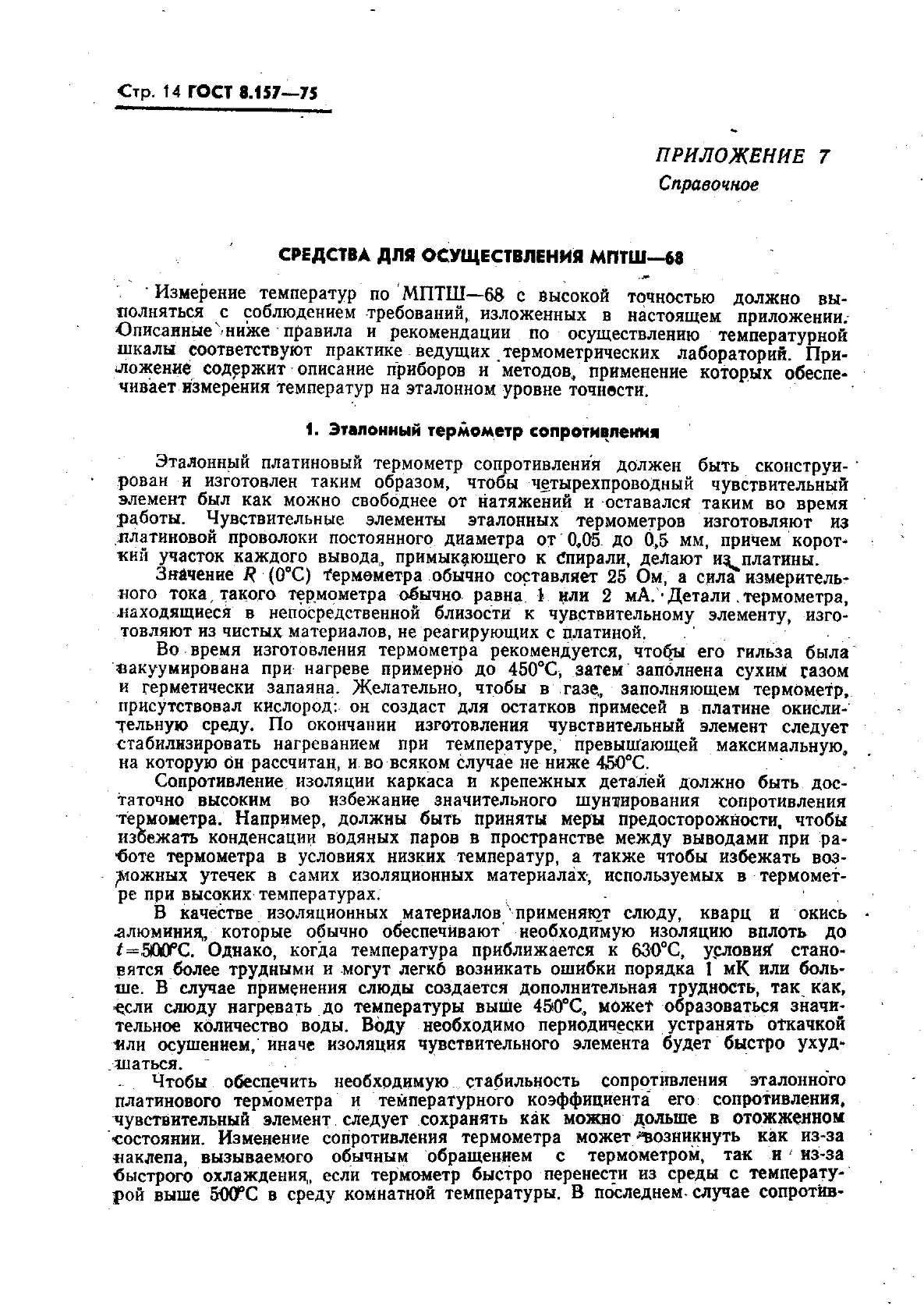

ПРИЛОЖЕНИЕ 7 Справочное

СРЕДСТВА ДЛЯ ОСУЩЕСТВЛЕНИЯ МПТШ—68

Измерение температур по МПТШ—68 с высокой точностью должно выполняться с соблюдением требований, изложенных в настоящем приложении. ■Описанные’ ниже правила и рекомендации по осуществлению температурной шкалы соответствуют практике ведущих термометрических лабораторий. Приложение содержит описание приборов и методов, применение которых обеспечивает измерения температур на эталонном уровне точности.

1. Эталонный термометр сопротивления

Эталонный платиновый термометр сопротивления должен быть сконструи- * рован и изготовлен таким образом, чтобы четырехпроводный чувствительный элемент был как можно свободнее от натяжений и оставался таким во время работы. Чувствительные элементы эталонных термометров изготовляют из платиновой проволоки постоянного диаметра от 0,05 до 6,5 мм, причем короткий участок каждого вывода, примыкающего к Спирали, делают и^ платины.

Значение R (0°С) Термометра обычно составляет 25 Ом, а сила измерительного тока такого термометра обычно равна 1 или 2 мА. • Детали . термометра, находящиеся в непосредственной близости к чувствительному элементу, изготовляют из чистых материалов, не реагирующих с платиной.

Во время изготовления термометра рекомендуется, чтобы его гильза была «акуумирована при нагреве примерно до 450°С, затем заполнена сухим газом и герметически запаяна. Желательно, чтобы в газе,, заполняющем термометр, присутствовал кислород: он создаст для остатков примесей в платине окислительную среду. По окончании изготовления чувствительный элемент следует стабилизировать нагреванием при температуре, превышающей максимальную, на которую он рассчитан, и во всяком случае не ниже 450°С.

Сопротивление изоляции каркаса и крепежных деталей должно быть достаточно высоким во избежание значительного шунтирования сопротивления термометра. Например, должны быть приняты меры предосторожности, чтобы избежать конденсации водяных паров в пространстве между выводами при работе термометра в условиях низких температур, а также чтобы избежать возможных утечек в самих изоляционных материалах-, используемых в термометре при высоких температурах.

В качестве изоляционных материалов применяют слюду, кварц и окись * алюминия,, которые обычно обеспечивают необходимую изоляцию вплоть до *=5ЮЮРС. Однако, когда температура приближается к 630°С, условия’ становятся более трудными и могут легкб возникать ошибки порядка 1 мК или больше. В случае применения слюды создается дополнительная трудность, так как, •если слюду нагревать до температуры выше 45Ю°С, может образоваться значительное количество воды. Воду необходимо периодически устранять откачкой «ли осушением, иначе изоляция чувствительного элемента будет быстро ухудшаться. “    .

Чтобы обеспечить необходимую стабильность сопротивления эталонного платино
