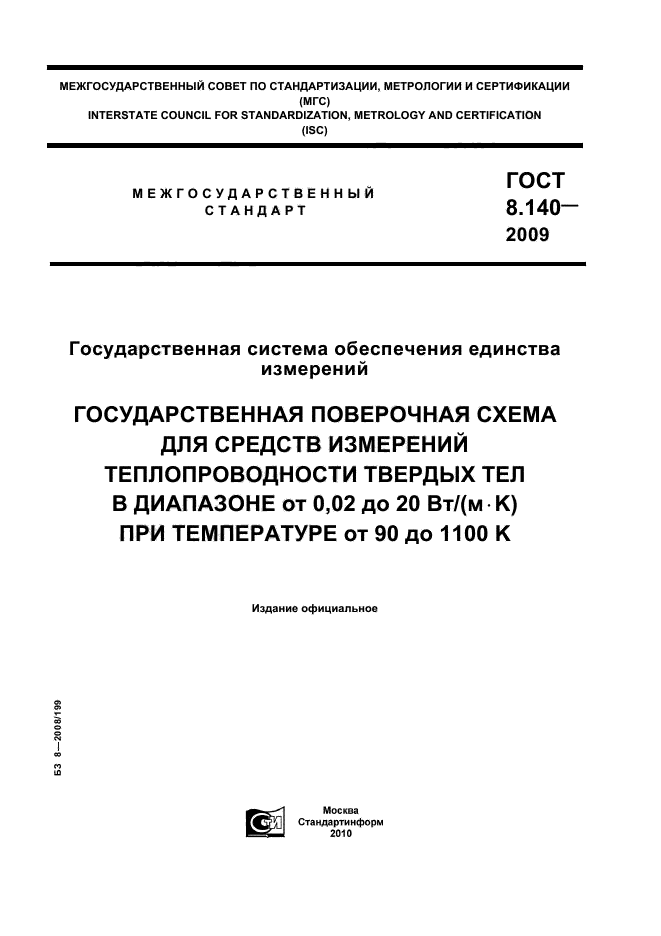

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

ГОСТ

8.140-

2009

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТЕПЛОПРОВОДНОСТИ ТВЕРДЫХ ТЕЛ В ДИАПАЗОНЕ от 0,02 до 20 Вт/(м К) ПРИ ТЕМПЕРАТУРЕ от 90 до 1100 К

Издание официальное

СО

<*»

ш

Москва Стандарти нформ 2010

ГОСТ 8.140-2009

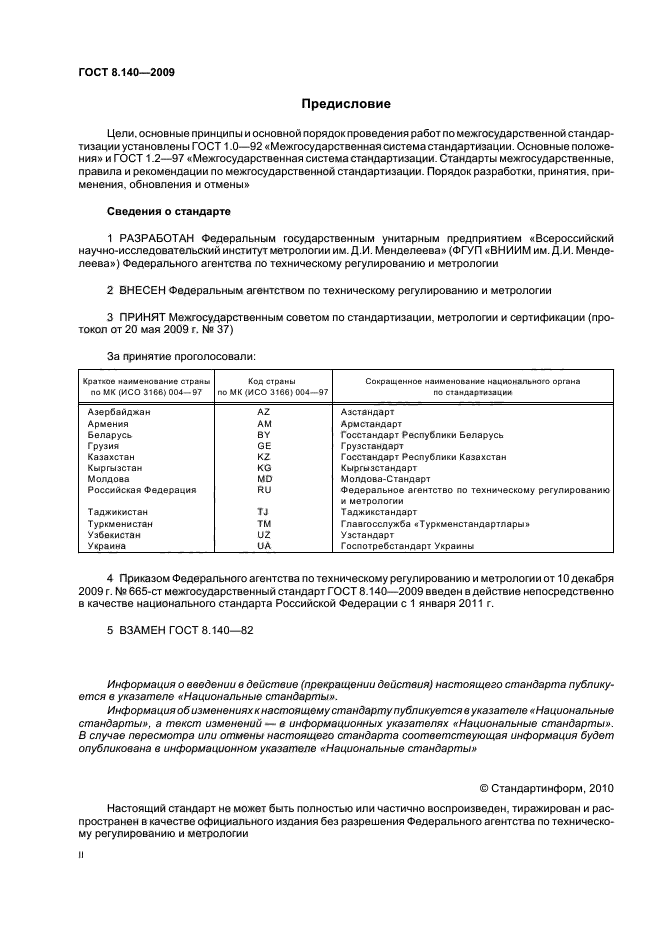

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1    РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева») Федерального агентства по техническому регулированию и метрологии

2    ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3    ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 мая 2009 г. No 37)

4    Приказом Федерального агентства по техническому регулированию и метрологии от 10 декабря 2009 г. No 665-ст межгосударственный стандарт ГОСТ 8.140-2009 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2011 г.

5    ВЗАМЕН ГОСТ 8.140-82

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты». а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

© Стандартинформ. 2010

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ 8.140-2009

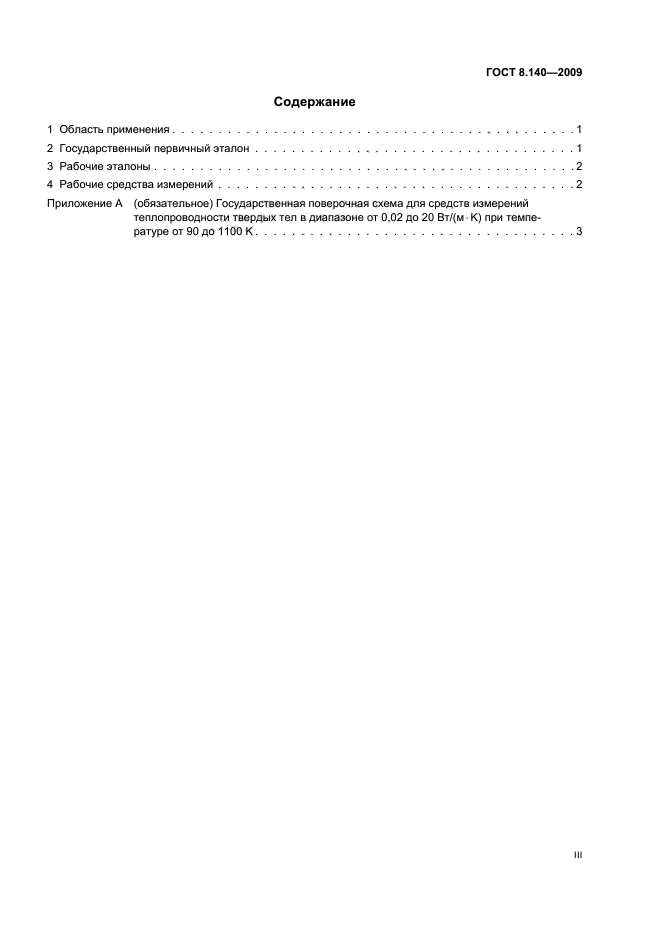

Содержание

1    Область применения……………………………………..1

2    Государственный первичный эталон……………………………..1

3    Рабочие эталоны……………………………………….2

4    Рабочие средства измерений…………………………………2

Приложение А (обязательное) Государственная поверочная схема для средств измерений

теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м К) при температуре от 90 до 1100 К……………………………..3

ill

ГОСТ 8.140-2009

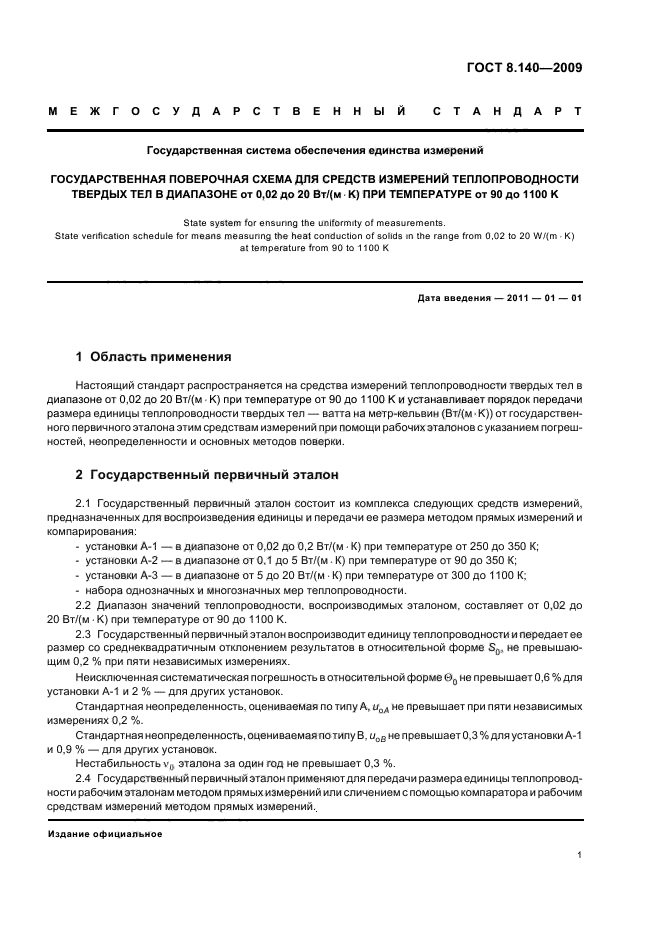

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТЕПЛОПРОВОДНОСТИ ТВЕРДЫХ ТЕЛ В ДИАПАЗОНЕ от 0,02 до 20 Вт/(м К) ПРИ ТЕМПЕРАТУРЕ от 90 до 1100 К

State system for ensuring the uniformity of measurements.

State verification schedule for means measuring the heat conduction of soiids in the range from 0.02 to 20 W/(m K)

at temperature from 90 to 1100 К

Дата введения — 2011 — 01 — 01

1    Область применения

Настоящий стандарт распространяется на средства измерений теплопроводности твердых тел в диапазоне от 0.02 до 20 Вт/(м К) при температуре от 90 до 1100 К и устанавливает порядок передачи размера единицы теплопроводности твердых тел — ватта на метр-кельвин (Вт/(м • К)) от государственного первичного эталона этим средствам измерений при помощи рабочих эталонов с указанием погрешностей. неопределенности и основных методов поверки.

2    Государственный первичный эталон

2.1    Государственный первичный эталон состоит из комплекса следующих средств измерений, предназначенных для воспроизведения единицы и передачи ее размера методом прямых измерений и компарирования:

—    установки А-1 — в диапазоне от 0.02 до 0,2 Вт/(м • К) при температуре от 250 до 350 К;

—    установки А-2 — в диапазоне от 0.1 до 5 Вт/{м. К) при температуре от 90 до 350 К;

—    установки А-3 — в диапазоне от 5 до 20 Вт/(м • К) при температуре от 300 до 1100 К;

—    набора однозначных и многозначных мер теплопроводности.

2.2    Диапазон значений теплопроводности, воспроизводимых эталоном, составляет от 0,02 до 20 Вт/(м ■ К) при температуре от 90 до 1100 К.

2.3    Государстеенный первичный эталон воспроизводит единицу теплопроводности и передает ее размер со среднеквадратичным отклонением результатов в относительной форме S₀, не превышающим 0.2 % при пяти независимых измерениях.

Неискл юченная систематическая погрешность в относительной форме 0_О не превышает 0.6 % для установки А-1 и 2 % — для других установок.

Стандартная неопределенность, оцениваемая по типу А, и_оА не превышает при пяти независимых измерениях 0.2 %.

Стандартная неопределенность, оцениваемая по типу В. и_оВ не превышает 0.3 % для установки А-1 и 0,9 % — для других установок.

Нестабильность v₀ эталона за один год не превышает 0.3 %.

2.4    Государственный первичный эталон применяют для передачи размера единицы теплопроводности рабочим эталонам методом прямых измерений или сличением с помощью компаратора и рабочим средствам измерений методом прямых измерений..

Издание официальное

1

ГОСТ 8.140-2009

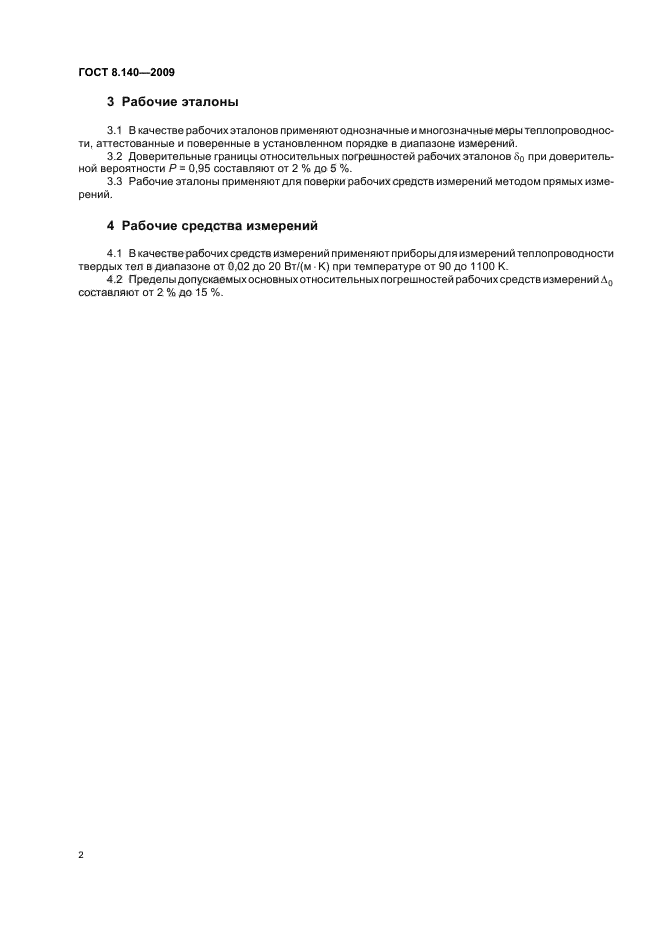

3    Рабочие эталоны

3.1    В качестве рабочих эталонов применяют однозначные и многозначные меры теплопроводности, аттестованные и поверенные в установленном порядке в диапазоне измерений.

3.2    Доверительные границы относительных погрешностей рабочих эталонов 6₀ при доверительной вероятности Р = 0,95 составляют от 2 % до 5 %.

3.3    Рабочие эталоны применяют для поверки рабочих средств измерений методом прямых измерений.

4    Рабочие средства измерений

4.1    В качестве рабочих средств измерений применяют приборы для измерений теплопроводности твердых тел в диапазоне от 0.02 до 20 Вт/(м К) при температуре от 90 до 1100 К.

4.2    Пределы допускаемых основныхотносительныхпогрешностей рабочихсредств измерений Д₀ составляют от 2 % до 15 %.

2

ГОСТ 8.140-2009

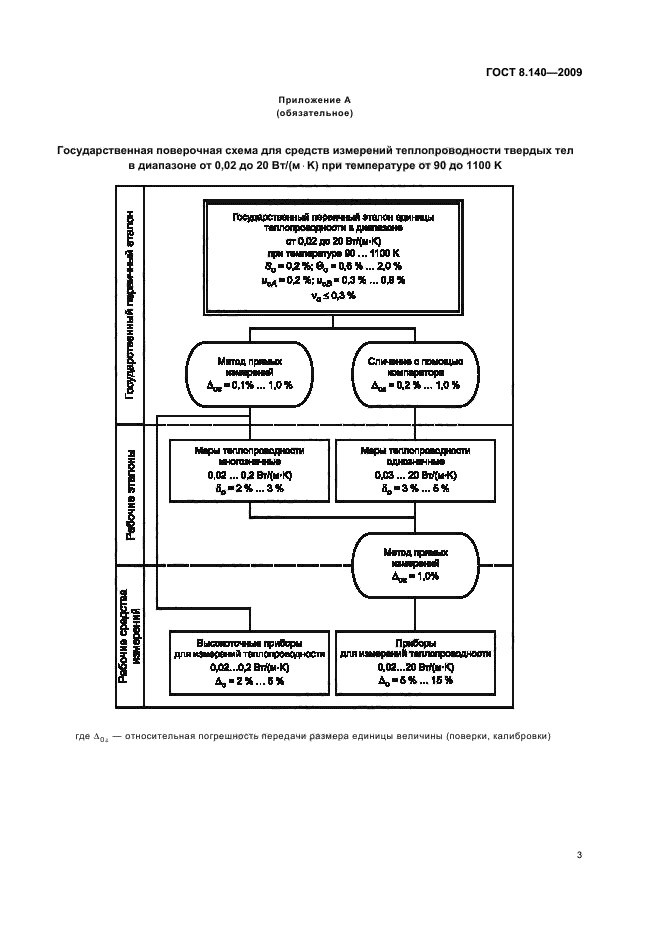

Приложение А (обязательное)

Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м К) при температуре от 90 до 1100 К

ГЪедадетаеть*! пврстимй »галон енишцы таллофморюот ■дитшм mOjQZ до 20 BitycK) при лмпфшур* 00… 1100 К в^-0*%;в„-0.«%…2.0%

/ Слмтатпциа \ I шмпартора jj

\ А*-0.2 *..,1.0% J

Mflbl ттлолрмодносту магатм

0,02… 0,2 Вг^Н’К)

Меры теплопроводное™ пднмяиные

о да… 20 w{*k>

fio-3%…6*

Игадцим nf имнрммй

А^-1.04

где A_0i — относительная погрешность передачи размера единицы величины (поверки, калибровки)

3
