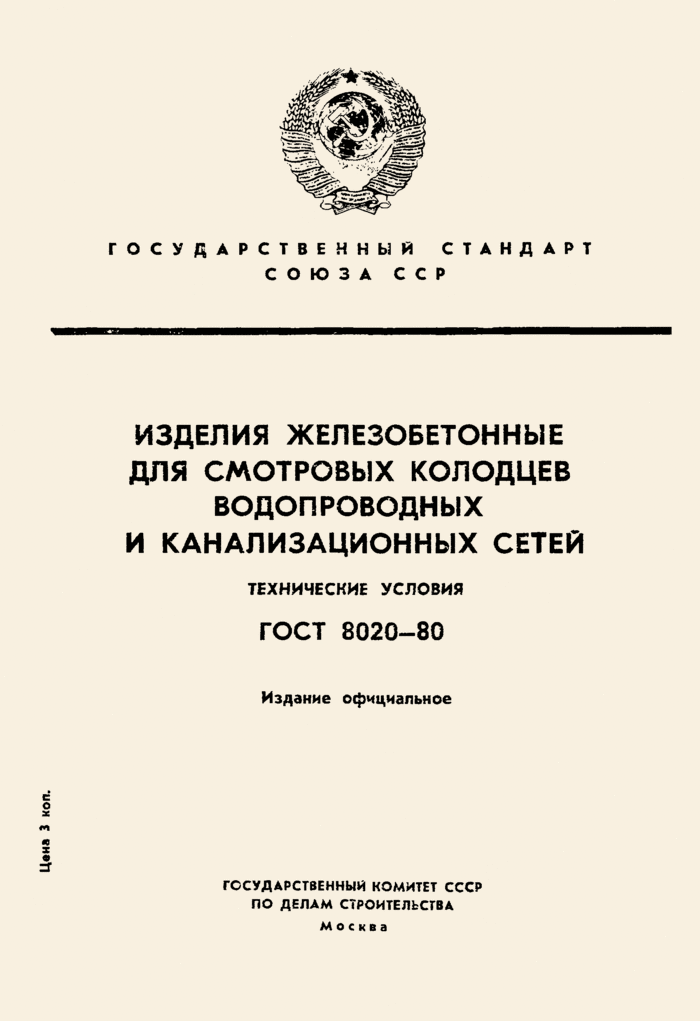

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ СМОТРОВЫХ КОЛОДЦЕВ ВОДОПРОВОДНЫХ И КАНАЛИЗАЦИОННЫХ СЕТЕЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 8020-80

Издание официальное

государственный КОМИТЕТ СССР

ПО ДЕЛАМ СТРОИТЕЛЬСТВА

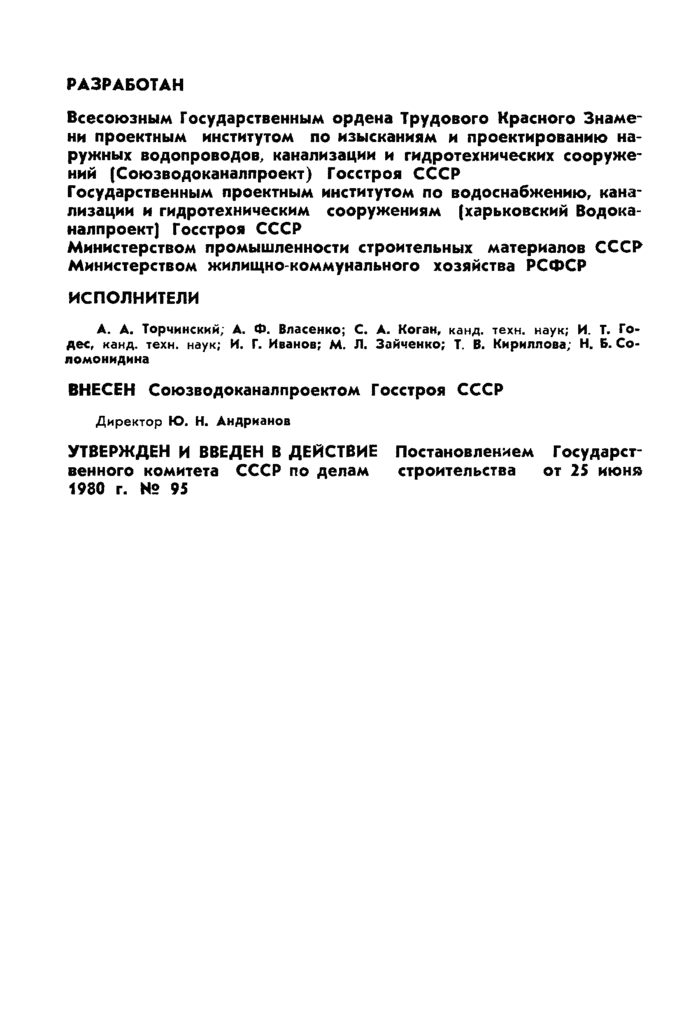

РАЗРАБОТАН

Всесоюзным Государственным ордена Трудового Красного Знамени проектным институтом по изысканиям и проектированию наружных водопроводов, канализации и гидротехнических сооружений (Союзводоканалпроект) Госстроя СССР

Государственным проектным институтом по водоснабжению, канализации и гидротехническим сооружениям (харьковский Водока-налпроект) Госстроя СССР

Министерством промышленности строительных материалов СССР Министерством жилищно-коммунального хозяйства РСФСР

ИСПОЛНИТЕЛИ

А. А. Торчинский; А. Ф. Власенко; С. А. Коган, канд. техн. наук; И. Т. Го-дес, канд. техн. наук; И. Г. Иванов; М. Л. Зайченко; Т. В. Кириллова; Н. Б. Со-ломонидина

ВНЕСЕН Союзводоканалпроектом Госстроя СССР

Директор Ю. Н. Андрианов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25 июня 1980 г. № 95

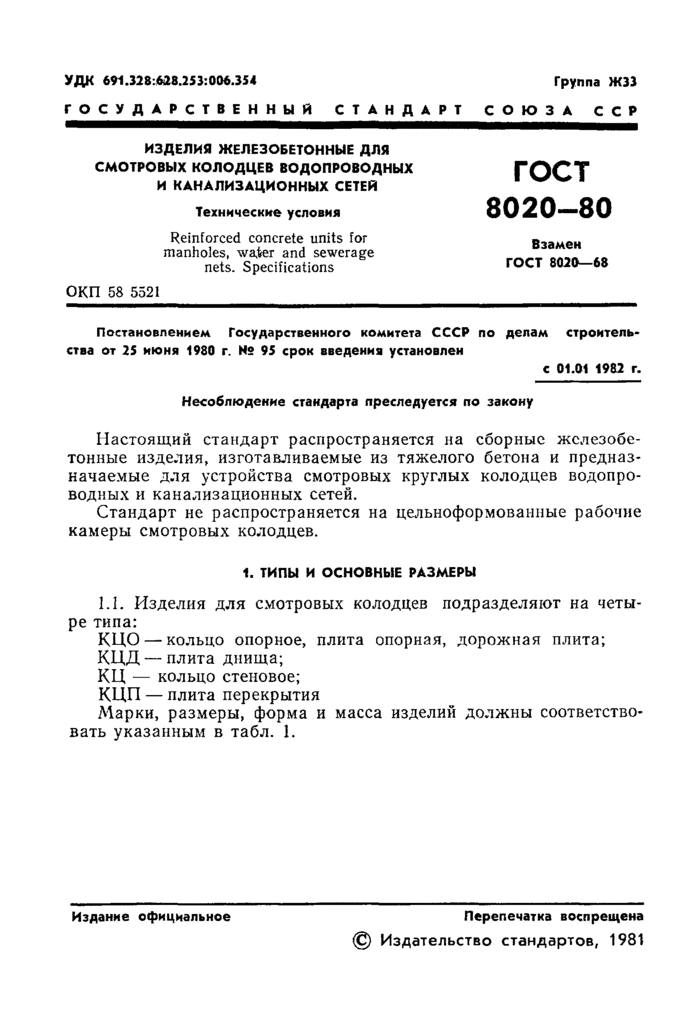

УДК 691.328:628.253:006.354 Группа ЖЗЗ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ СМОТРОВЫХ КОЛОДЦЕВ ВОДОПРОВОДНЫХ И КАНАЛИЗАЦИОННЫХ СЕТЕЙ

Технические условия

Reinforced concrete units for manholes, water and sewerage nets. Specifications

ОКП 58 5521

ГОСТ

8020-80

Взамен ГОСТ 8020-68

Постановлением Государственного комитета СССР по делам строительства от 25 июня 1980 г. № 95 срок введения установлен

с 01.01 1982 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на сборные железобетонные изделия, изготавливаемые из тяжелого бетона и предназначаемые для устройства смотровых круглых колодцев водопроводных и канализационных сетей.

Стандарт не распространяется на цельноформованиые рабочие камеры смотровых колодцев.

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Изделия для смотровых колодцев подразделяют на четыре типа:

КЦО — кольцо опорное, плита опорная, дорожная плита;

КЦД — плита днища;

КЦ — кольцо стеновое;

КЦП — плита перекрытия

Марки, размеры, форма и масса изделий должны соответствовать указанным в табл. 1.

Издание официальное

Перепечатка воспрещена

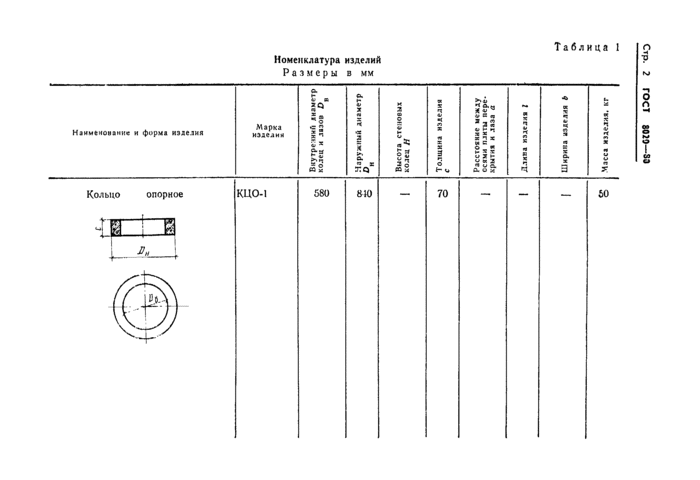

Номенклатура изделий

Размеры в мм

Таблица I

Стр. 2 ГОСТ >029-33

Наимамоваимс и форма HiiriHi

Марка

иэа’лкя

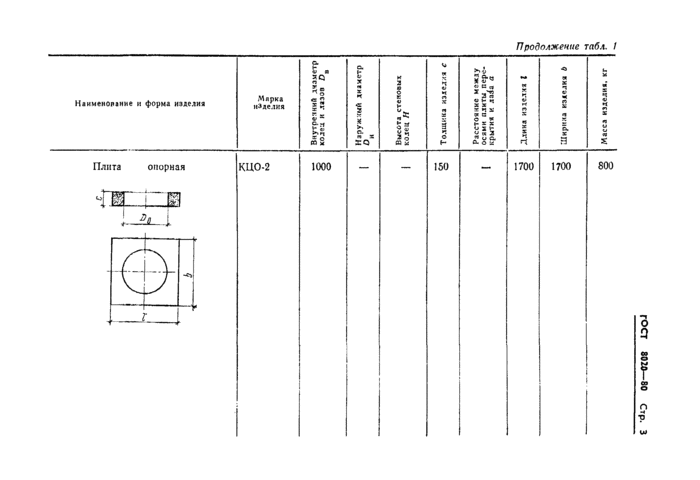

Плита опорная

Рщ

*—Я—*

KU0-2

1000

Вмутрачмма дчэыетр

koj*u и лазов О

ГОСТ 802Ф—80 Стр.

Наименование и форм» иэделиа

Марк»

надели»

Си

ь I

■ о

СО л

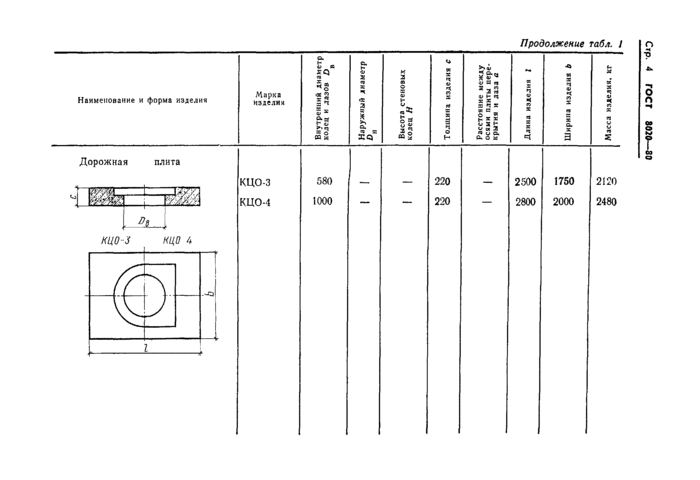

Дорожная плита

а mr-j-ш

I »М-*

кцо-з кцо л
кцо-з

КЦО-4

580

1000

гост sow—so

Наименование и фори

е-

• в

в Ч

I^х

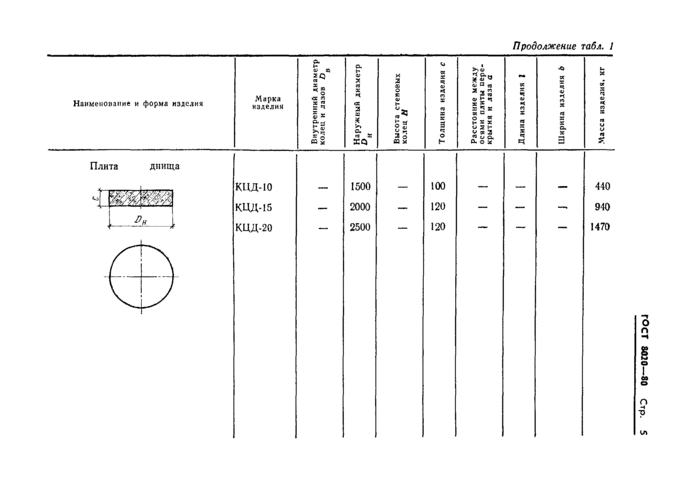

Плита днища

imm
Па ;

КПД-10 КЦД-15 КЦД-20

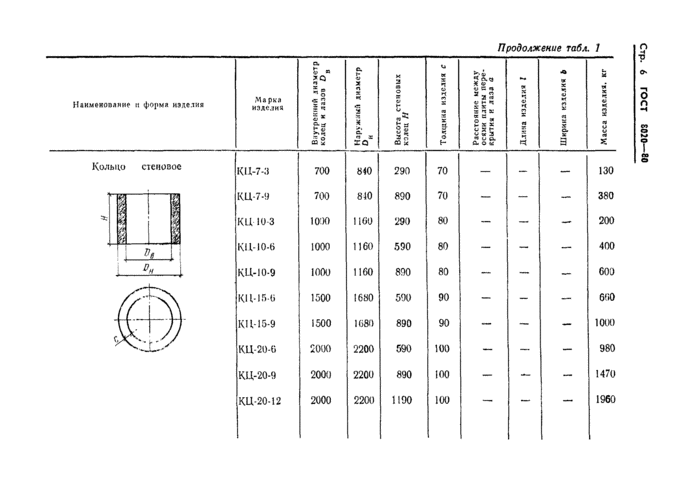

Кольцо CICMOBoC

Kl 1-7-3	700
KU-7-9	700
KU 10 3	10)0
KIM0-6	1000
KU-IO-9	1000
Kl 1-150	1300
KH-15-9	1500
КЦ20-6	SOOO
КЦ-20-9	2000
KU-20-12	2000

А. to о Ж о в щ « а ж « >1 & *• X го	И а 3 ш to и I*	■ * Т to м л Ж m Я * 9 5 ь	Ч’ >;2 is- ■ to ж ■ и _ о • CSS v в а 23?	to X Г to to « ж to р я •1	•ж to т щ to ш* С to ш Ь 3	Ь И to ж — to •« 3 to у S зе
640	290	70	—	—	—	130
610	890	70	—	—	—	380
1100	290	80	—	—	—	200
1160	590	80	—	—	—	400
1160	890	80	—	—	—	603
1660	590	90	—	—	—	б»#
10» 1	890	90	—	—	—	1000
2200	990	100	—	—	—	980
2200	890	100	—	—	—	1470
2200	1190	100		—	“	1960

OJ-ОЮЗ 1DOJ 9 *0

			e. So*
			Eg
		\|M»VK* ItWMU	it
			\|Z cs S

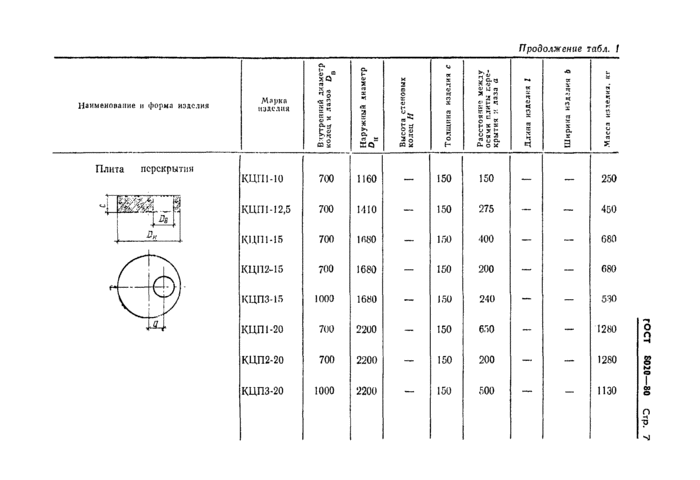

Плита перекрытия		КШП-10	700
gg 1	LA	KUIII-12,5	700
—	[A[	KUIII-12,5	700
[ i	f» ‘‘»f »*	КЦ111-15 КЦ112-15	700
«Cl	&	КЦ111-15 КЦ112-15	700
	YJ	КЦПЗ-IS	100Э
		КЦП1-20	700
		КЦП2-20	700
		КЦПЗ-20	1000

£• \| х И Л 1 X р* а « a ГО	3 1 с S* §8 Is	ж * п 3 2 «• Ж 1 о 1-	8-° С О £6* ins и * * s г 2. 0.0 *	ж х X о * 3 ■ X 3	«о а п щ * X п а S о. ж в	U а •• X Ч и ж Й а Ч у ■ *
1160	—	150	150	—	—	250
1410	—	150	275	—	—	450
ИЧЛ	—	150	•100	—	—	680
1680	—	150	200	—	—	680
1680	—	1.50	240	—	—	530
22U0	—	150	«50	—	—	1280
2200	—	150	200	—	—	12ЗД
2200		100	500			ИЗО

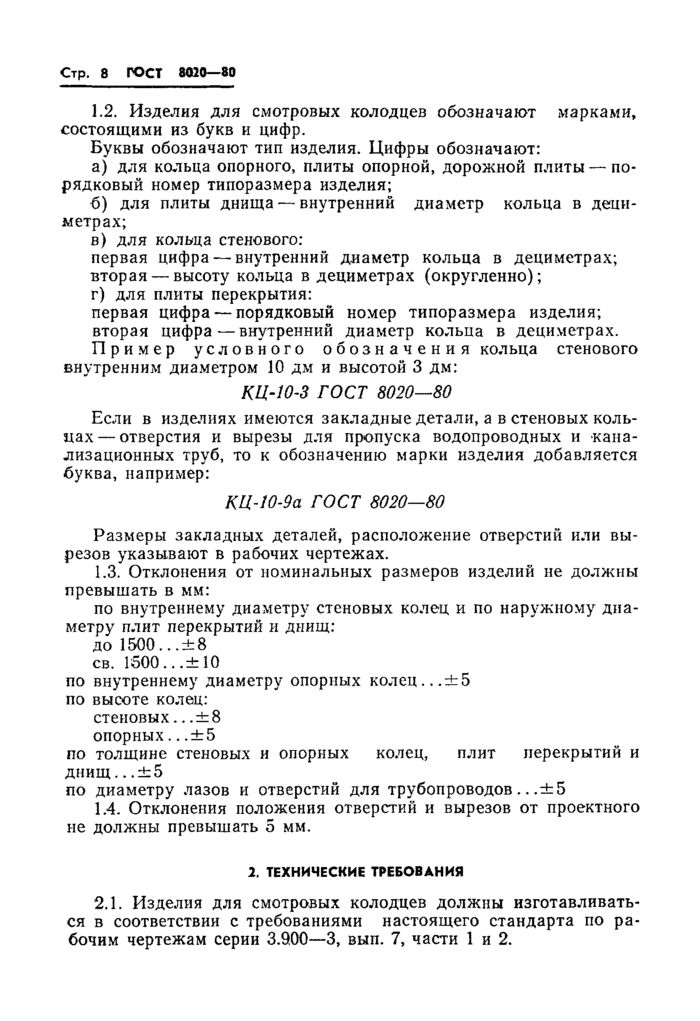

1.2. Изделия для смотровых колодцев обозначают марками, состоящими из букв и цифр.

Буквы обозначают тип изделия. Цифры обозначают:

а) для кольца опорного, плиты опорной, дорожной плиты — порядковый номер типоразмера изделия;

б) для плиты днища — внутренний диаметр кольца в дециметрах;

в) для кольца стенового:

первая цифра — внутренний диаметр кольца в дециметрах; вторая — высоту кольца в дециметрах (округленно);

г) для плиты перекрытия:

первая цифра — порядковый номер типоразмера изделия; вторая цифра—внутренний диаметр кольца в дециметрах. Пример условного обозначения кольца стенового внутренним диаметром 10 дм и высотой 3 дм:

КЦ-Ю-З ГОСТ 8020-80

Если в изделиях имеются закладные детали, а в стеновых кольцах— отверстия и вырезы для пропуска водопроводных и канализационных труб, то к обозначению марки изделия добавляется буква, например:

КП-Ю-9а ГОСТ 8020-80

Размеры закладных деталей, расположение отверстий или вырезов указывают в рабочих чертежах.

1.3. Отклонения от номинальных размеров изделий не должны превышать в мм:

по внутреннему диаметру стеновых колец и по наружному диаметру плит перекрытий и днищ: до 1500.. .±8 св. 1500…±10 по внутреннему диаметру опорных колец…±5 по высоте колец: стеновых… ±8 опорных.. .±5

по толщине стеновых и опорных колец, плит перекрытий и днищ.. .±5

по диаметру лазов и отверстий для трубопроводов.. .±5

1.4. Отклонения положения отверстий и вырезов от проектного не должны превышать 5 мм.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

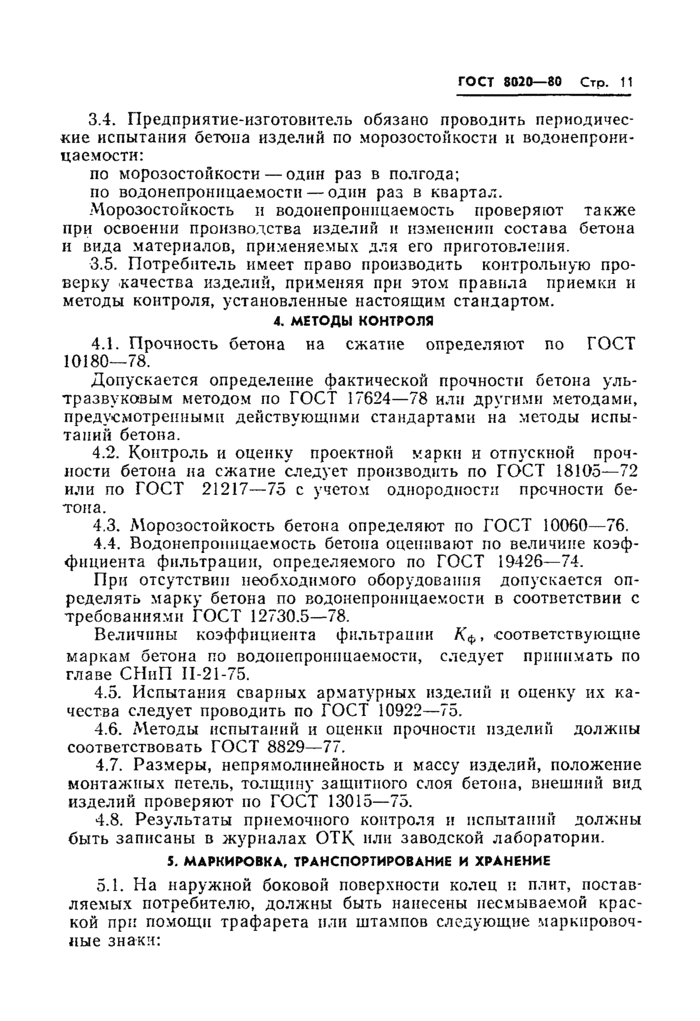

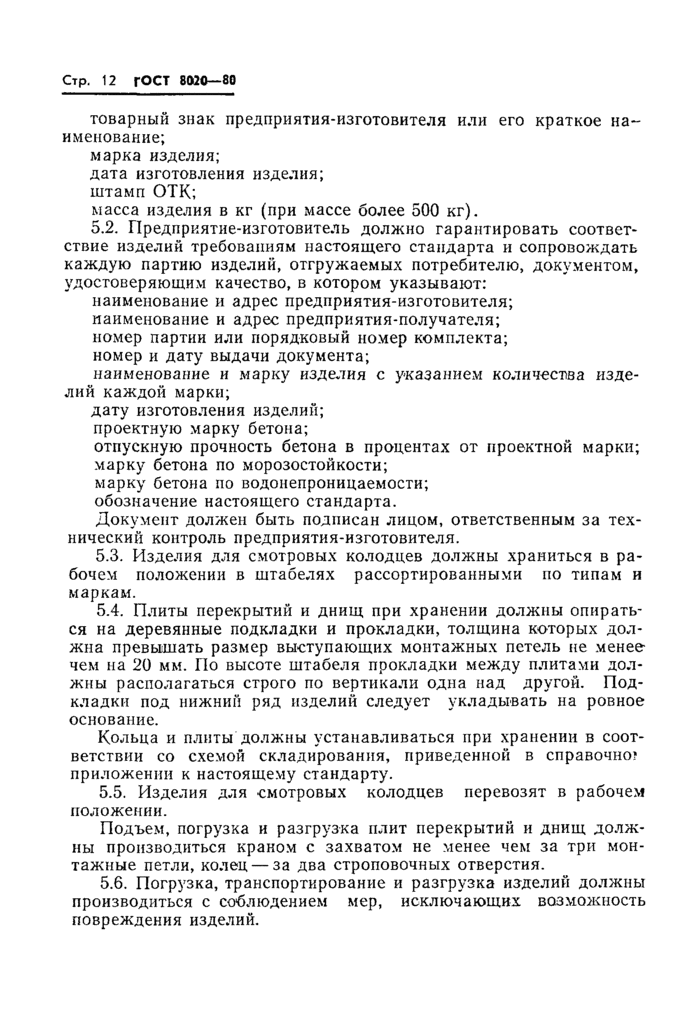

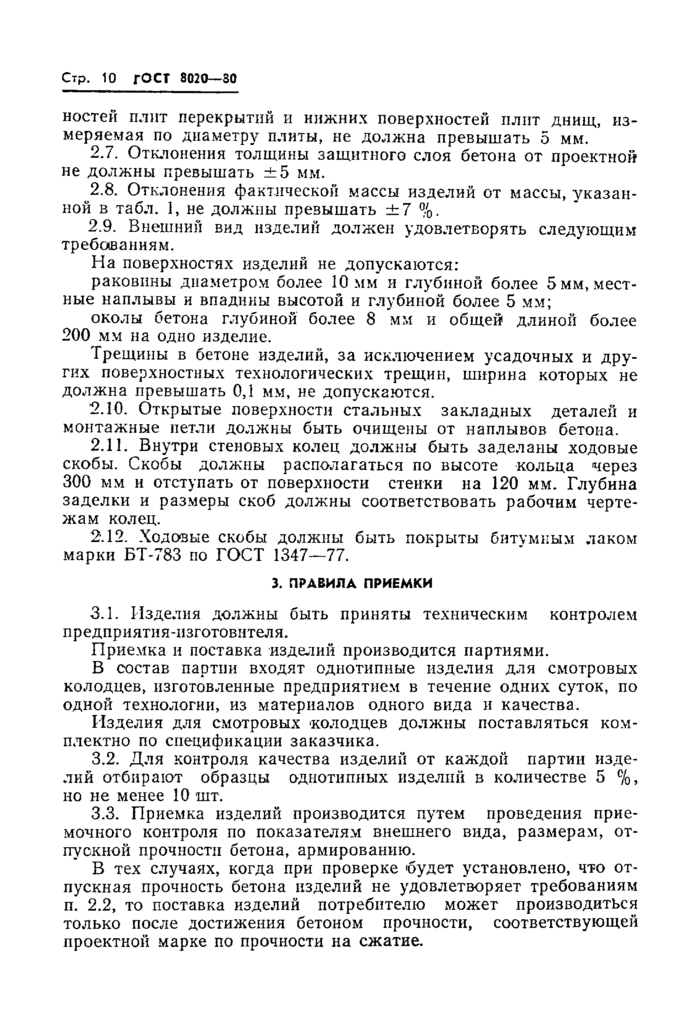

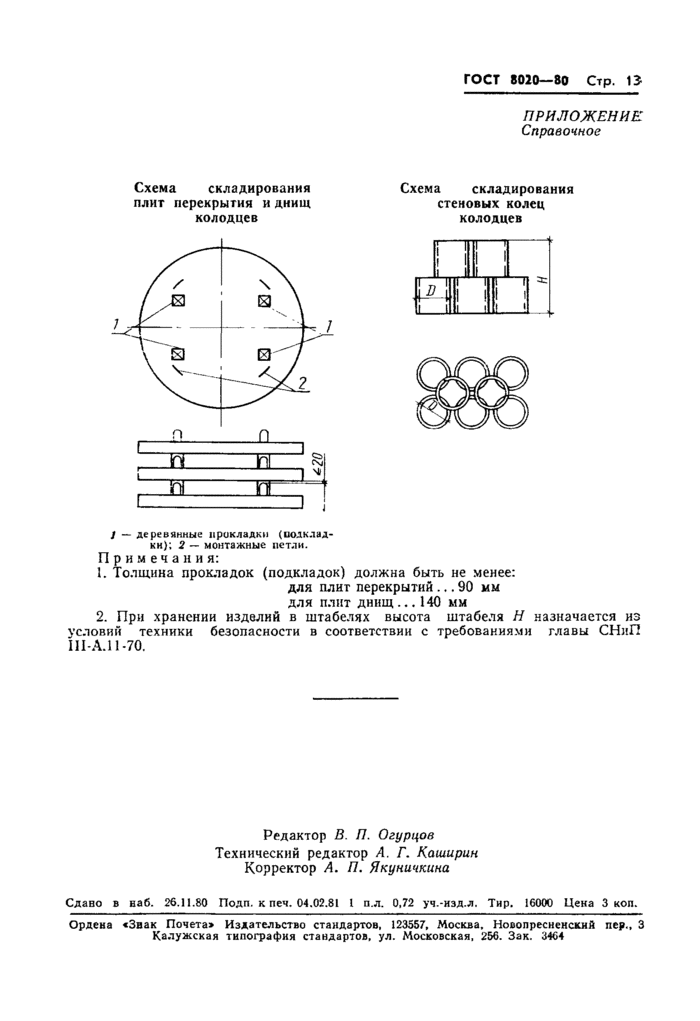

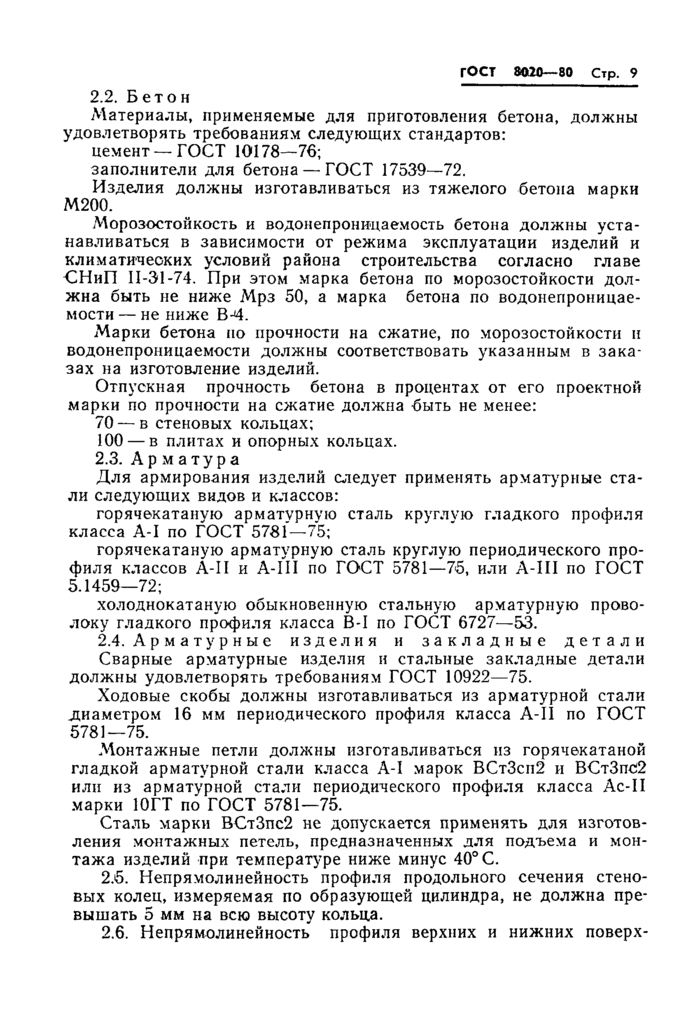

2.1. Изделия для смотровых колодцев должны изготавливаться в соответствии с требованиями настоящего стандарта по рабочим чертежам серии 3.900—3, вып. 7, части 1 и 2.
