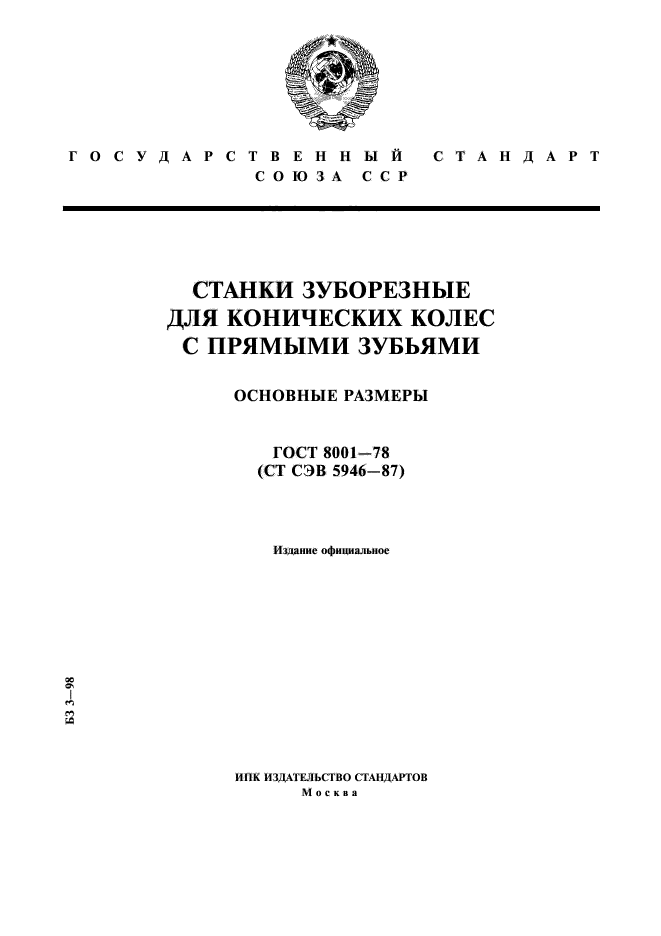

СТАНДАРТ
ГОСУДАРСТВЕННЫЙ СОЮЗА ССР
СТАНКИ ЗУБОРЕЗНЫЕ ДЛЯ КОНИЧЕСКИХ КОЛЕС С ПРЯМЫМИ ЗУБЬЯМИ
ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 8001-78 (СТ СЭВ 5946-87)
Издание официальное
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

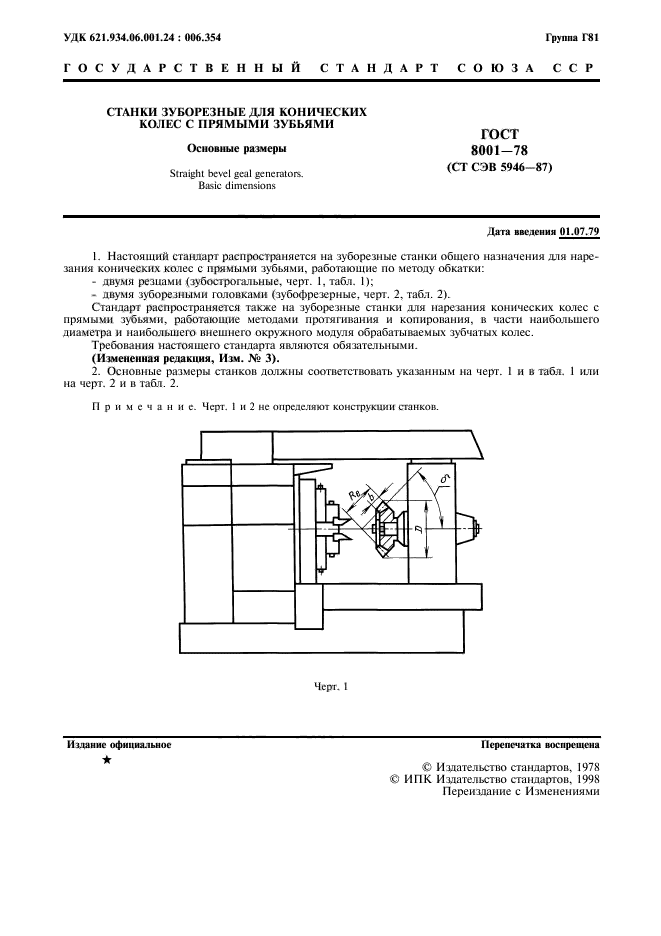

УДК 621.934.06.001.24 : 006.354 Группа Г81
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА С С Р
СТАНКИ ЗУБОРЕЗНЫЕ ДЛЯ КОНИЧЕСКИХ КОЛЕС С ПРЯМЫМИ ЗУБЬЯМИ
ГОСТ 8001-78 (СТ СЭВ 5946 -87)
Основные размеры
Straight bcvxrl gcal generators. Basic dimensions
Дата введения 01.07.79
1. Настоящий стандарт распространяется на зуборезные станки общего назначения для нарезания конических колес с прямыми зубьями, работающие по методу обкатки:
— двумя резцами (зубострогальные, черт. 1, табл. I);
— двумя зуборезными головками (зубофрезерные, черт. 2, табл. 2).
Стандарт распространяется также на зуборезные станки для нарезания конических колес с прямыми зубьями, работающие методами протягивания и копирования, в части наибольшего диаметра и наибольшего внешнего окружного модуля обрабатываемых зубчатых колес.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 3).
2. Основные размеры станков должны соответствовать указанным на черт. 1 и в табл. 1 или на черт. 2 и в табл. 2.
Г1 р и м с ч а н и с. Черт. 1 и 2 нс определяют конструкции станков.
Черт. I
Издание официальное ★
ф Издательство стандартов. 1978 ИПК Издательство стандартов. I99S Переиздание с Изменениями
Перепечатка воспрещена

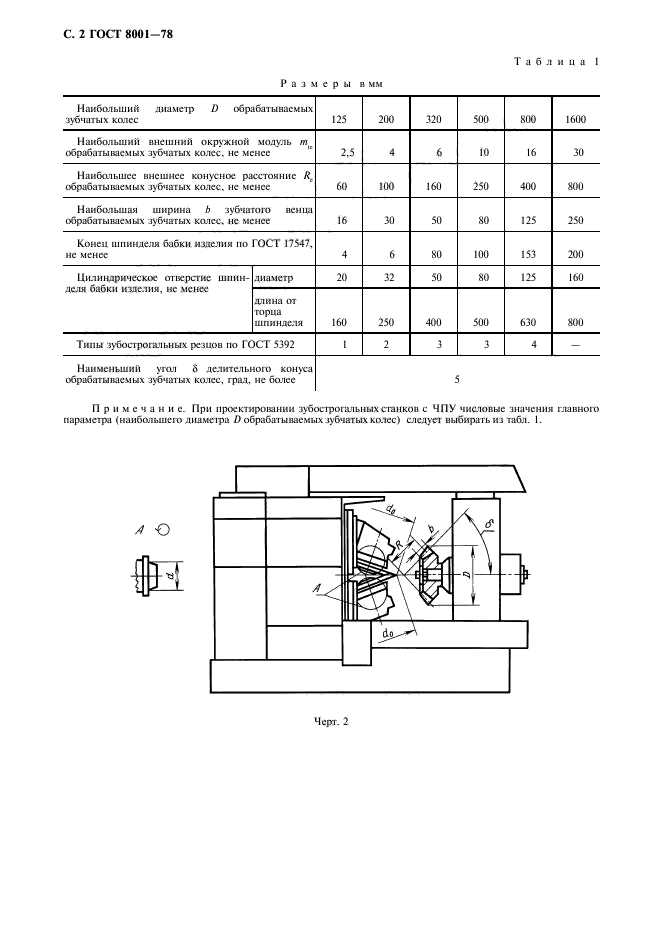

Таблица 1
Размеры а мм
С. 2 ГОСТ 8001-78
|
Наибольший диаметр D обрабатываемых •зубчатых колес |
125 |
200 |
320 |
500 |
800 |
1600 |
|
|
Наибольший внешний окружной модуль ти обрабатываемых зубчатых колес, не менее |
2,5 |
4 |
6 |
10 |
16 |
30 |
|
|
Наибольшее внешнее конусное расстояние Rr обрабатываемых зубчатых колес, не менее |
60 |
100 |
160 |
250 |
400 |
800 |
|
|
Наибольшая ширина h зубчатого венца обрабатываемых зубчатых колес, не менее |
16 |
30 |
50 |
80 |
125 |
250 |
|
|
Конец шпинделя бабки изделия по ГОСТ 17547. не менее |
4 |
6 |
80 |
100 |
153 |
200 |
|
|
Цилиндрическое отверстие шпинделя бабки изделия, не менее |
диаметр |
20 |
32 |
50 |
80 |
125 |
160 |
|
длина от торца шпинделя |
160 |
250 |
400 |
500 |
630 |
800 |
|
|
Тины зубосгрогальных резцов но ГОСТ 5392 |
1 |
2 |
3 |
3 |
4 |
— |
|
|
Наименьший угол 8 делительного конуса обрабатываемых зубчатых колес, град, не более |
5 |
||||||
Примечай и с. При проектировании зубостро гал ы i ы х era и ков с ЧПУ числовые значения главного параметра (наибольшего диаметра D обрабатываемых зубчатых колес) следует выбирать из табл. 1.
А О
fa
Черт. 2
ГОСГ 8001-78 С. 3
|

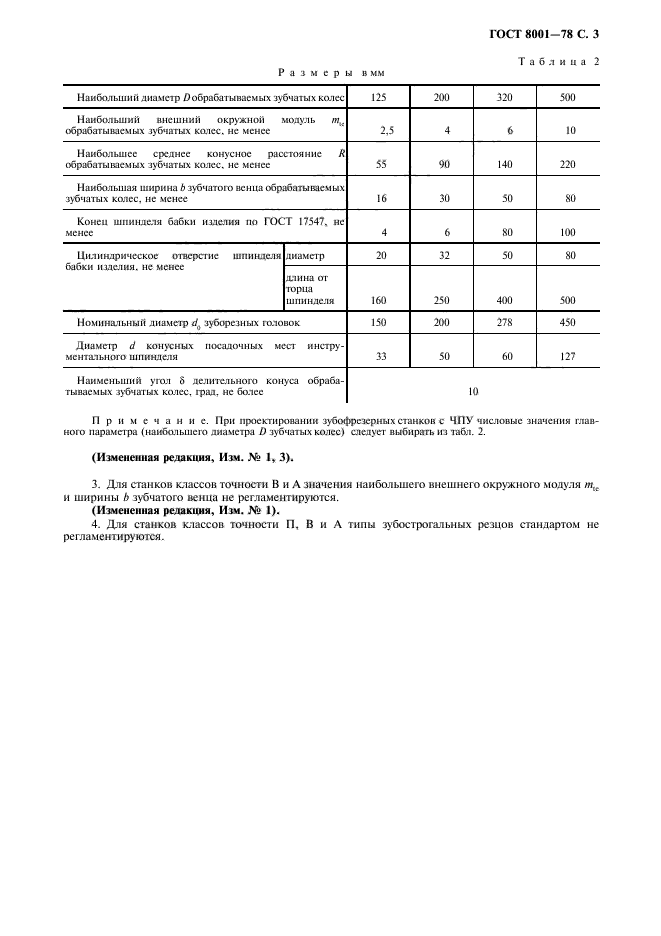

Таблица 2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Примечание. При проектировании зубофрезерных станков с ЧПУ числовые значения главного параметра (наибольшего диаметра D зубчатых колес) следует выбирать из табл. 2.
Размеры в мм
(Измененная редакция, Изм. № 1, 3).
3. Для станков классов точности В и А значения наибольшего внешнего окружного модуля /п[с и ширины Ь зубчатого венца не регламентируются.
(Измененная редакция, Изм. № 1).
4. Для станков классов точности П, В и Л типы зубострогальных резцов стандартом не регламентируются.
С. 4 ГОСТ 8001-78

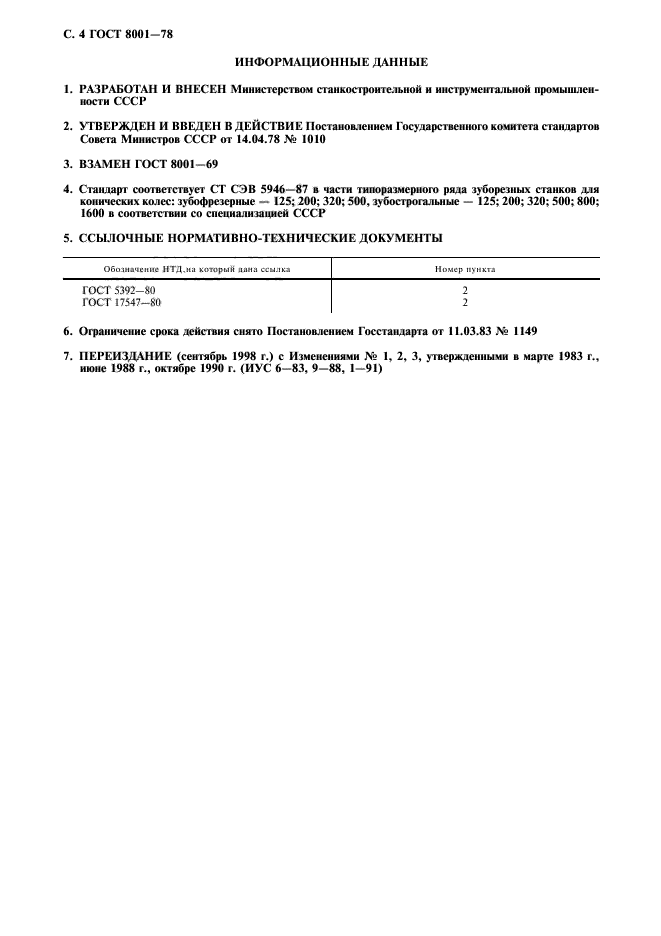

ИНФОРМАЦИОННЫ Е ДАН Н ЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 14.04.78 № 1010
3. ВЗАМЕН ГОСТ 8001-69
4. Стандарт соответствует СТ СЭВ 5946—87 в части типоразмерного ряда зуборезных станков для конических колес: зубофрезерные — 125; 200; 320; 500, зубострогальные — 125; 200; 320; 500; 800; 1600 в соответствии со специализацией СССР
|
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ |
||||||
|
||||||
|
6. Ограничение срока действия снято Постановлением Госстандарта от 11.03.83 № 1149 |
7. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 1, 2, 3, утвержденными в марте 1983 г., июне 1988 г., октябре 1990 г. (ИУС 6-83, 9-88, 1-91)

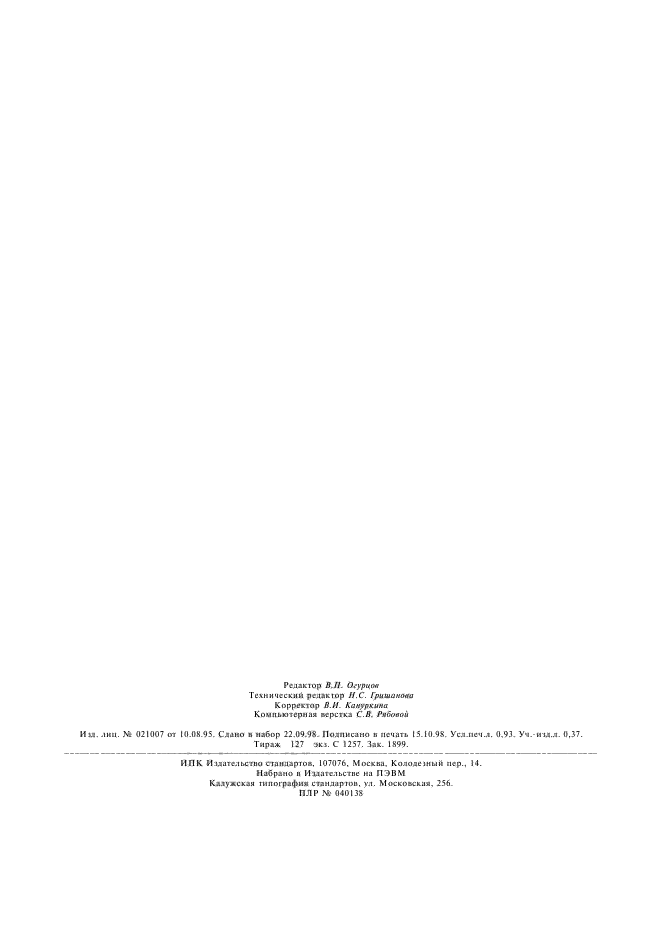

Редактор В. П. О.-урцов Технический редактор И.С. Гришанова Корректор В.И. Кануркина Компьютерная верстка С.В. Рябовой
