ГОСТ 7730-89 | Стройсоветы

Пленка целлюлозная. Технические условия

На нашем сайте можно бесплатно скачать Руководящий документ ГОСТ 7730-89 в удобном формате. Узнать актуальный статус документа «Пленка целлюлозная. Технические условия» на 2016 год.

Скрыть дополнительную информацию

Дата введения: 01.07.1990 22.06.1989 Утвержден

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

Страница 12

Страница 13

Страница 14

Страница 15

Страница 16

Страница 17

Страница 18

Страница 19

Страница 20

Страница 21

Страница 22

Страница 23

Страница 24

Страница 25

Страница 26

Страница 27

Страница 28

Страница 29

Страница 30

Страница 31

Страница 32

ПЛЕНКА ЦЕЛЛЮЛОЗНАЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 7730-89

Издание официальное

ИIIК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

УДК 661.728—416:006.354 I’pvana Л 27

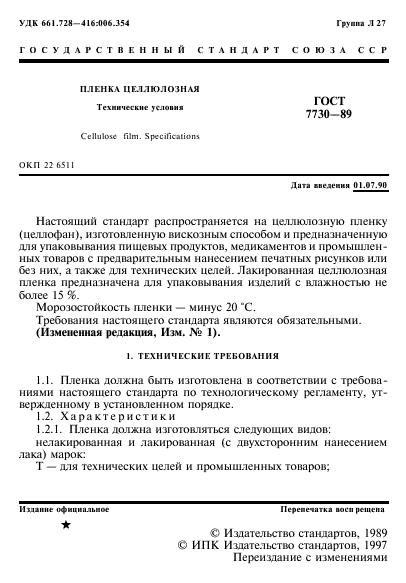

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛЕНКА ЦЕЛЛЮЛОЗНАЯ Технические условна

ГОСТ

7730-89

Cellulose film. Specifications

ОКП 22 6511

Дат. метения 01.07.90

Настоящий стандарт распространяется на целлюлозную пленку (целлофан), изготовленную вискозным способом и предназначенную для упаковывания пищевых продуктов, медикаментов и промышленных товаров с предварительным нанесением печатных рисунков или без них. а также для технических целей. Лакированная целлюлозная пленка предназначена для упаковывания изделий с влажностью не более 15 %.

Морозостойкость пленки — минус 20 «С.

Требования настоящего стандарта являются обязательными.

(Измененная редакция. Изм. № 1).

I. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Пленка должна быть изготовлена в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

1.2. Характеристики

1.2.1. Пленка должна изготовляться следующих видов:

нелакированная и лакированная (с двухсторонним нанесением лака) марок:

Т — для технических целей и промышленных товаров;

Ниапне официальное Перепечатка аосп решена

★

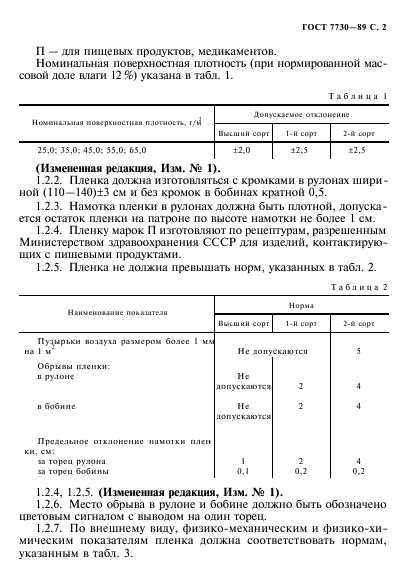

ГОСТ 7730-89 С. 2

П — для пищевых продуктов, медикаментов.

Номинальная поверхностная плотность (при нормированной массовой дате влаги 12 %) указана в табл. 1.

Таблица 1

Номшильмия аоаерхиостнм плотность, i/vi	Доп>сi»cuo< отклонение
Номшильмия аоаерхиостнм плотность, i/vi	Высший сорт	I-И сорт	2-й сорт
25.0: 3S.0: 4S.0; 55.0: 6S.0	±2.0	32.5	*2.5

(Измененная редакция. Изм. № 1).

1.2.2. Пленка должна изготовляться с кромками в рулонах шириной (110—140)±3 см и без кромок в бобинах кратной 0,5.

1.2.3. Намотка пленки в рулонах должна быть плотной, допускается остаток пленки на патроне по высоте намотки не более 1 см.

1.2.4. Пленку марок II изготовляют по рецептурам, разрешенным Министерством здравоохранения СССР для изделий, контактирующих с пищевыми продуктами.

1.2.5. Пленка не должна превышать норм, указанных в табл. 2.

Таблица 2

Нанмсноыиис покдииглн	Норма
Нанмсноыиис покдииглн	ВысшиН сорг	I-Я сорт	2-й сорт
Пузырьки воздуха размером более 1 нк
на 1 м‘	Не дону	с ка юг с я	5
Обрывы пленки:
п рулоне	Не
	попускаются	2	4
ибабмне	Не	2	4
	.miivc каются
Предельное отклонение намотки плен
кн. см:
ia трен рулона	1	2	А
ia lopeu бобины	0.1	0,2	0.2

1.2.4, 1.2.5. (Измененная редакция. Изм. № 1).

1.2.6. Место обрыва в рулоне и бобине должно быть обозначено цветовым сигналом с выводом на один торец.

1.2.7. По внешнему виду, физико-механическим и физико-химическим показателям пленка должна соответствовать нормам, указанным в табл. 3.

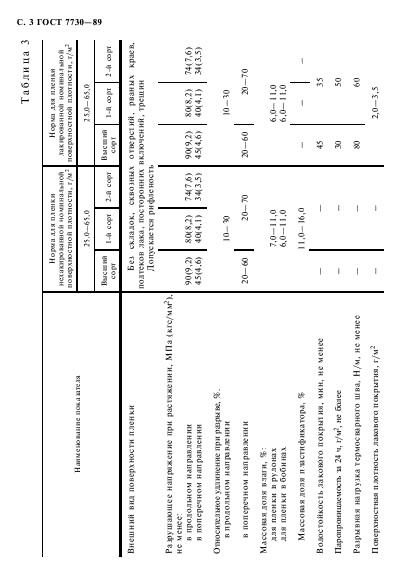

С. 3 ГОСТ 7730-89

5 — с

⁸ И

5 в Н 3 «

iii

«F

■?

«о

1-Г Г’]

•Л

х.

Рафывнзя нагрузка тсрчосшрмого шва. Н/ч. не чснсс — — W) | ( Попсрлносгная плотность лаковою пакригмя. г/\г — — 2,0—3.S

I ³

ц * 2

ГН —

У/ *♦ с< *»

•*>

•*

? _ 5?

а «

O’ -* о* *Г

*г,

< *-

х U

it в 5 Р

= — о

* о⁵ с : о

2 ■« в ^Н 2 *

м§

=1“

III

g * Е

ж о ■?

о с

-с

I I

гг

•*

1 3

с»

г*

•tf

-с

«?

Г.

1 %

X X

о о и ** » в -в * с. с.

5 §

X X

5 *

О с

S &

О с е. с X с

* * 2 2 о х

П о

—

—<

«.

о;

с «!

9С О

1 ³

О ZC

а 2

= %

о а

S в

X X и X X X О V = § * * ч ч

Ч ■!

г-

С-Ч ГП

** г->
		О О
<1-	* ^
с: t 3 5 С -?	<1	О О к >6
™ 3	S
ZZ о »Л -7* -9	i N

о_

-70
1 8	о о
	II
	^ «о
о чО

я

•J

Sr 5 л о о. х

■*

■в

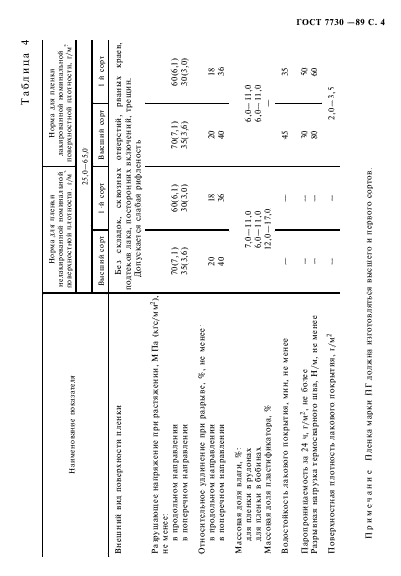

ГОСТ 7730 -89 С. 4

-.я

с «а О о

■с

22 £

Я .9 2

⁵ i I¹

х а:

О О

^ • ц

«о <0

»/*

•“•Я

ЯЗ

Г-.

3 *

»Л

Примечание Пленка чарки П Г должна ниотовлятьс* высшего и первого сортов

2£Я

— о

Г-‘ *0 р ^

о о

ГН *9

-с

да

с.

2* * ^s с. S X

^с X X

ё 5 §

г s s

^ с. с.

| 5 § 5 * *

-*• 7 о С

С*

X X X X X X

о о * * е в «. «. с. с»

5 §

X X

да

—

да

-а

••

=х

5,о

а о

С X X X

1 и

е-

£2

Ь-

Зг

3 X >. о 2с ^

А О 0. Z

•5

■:

X X

2 и *

** -* «I

л £

«Г О 3 «5 ►- С = X г- о

I::

Ь-

* 5 I

* г а?

‘ “ 5 Я

X «

— я

С с.

о о Я

‘ * Г-

и *

I I

4»

г*

с.

= 5

•J

I I 1

1 I I

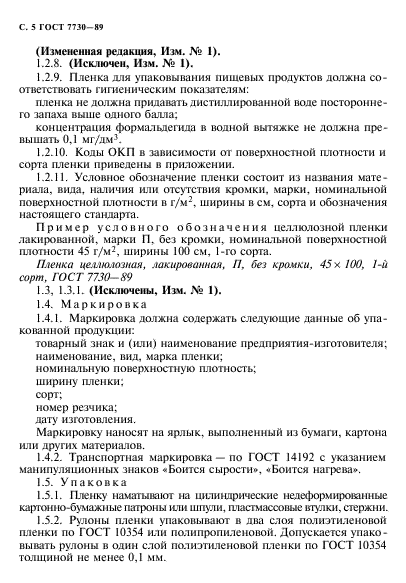

С. 5 ГОСТ 7730-89

(Измененная редакция, Изм. № 1).

1.2.8. (Исключен, Изм. № I).

1.2.9. Пленка для упаковывания пищевых продуктов должна соответствовать гигиеническим показателям:

пленка не должна придавать дистиллированной воде постороннего запаха выше одного балла;

концентрация формальдегида в водной вытяжке не должна превышать 0.1 мг/дм³.

1.2.10. Коды ОКИ в зависимости от поверхностной плотности и сорта пленки приведены в приложении.

1.2.11. Условное обозначение пленки состоит из названия материала, вида, наличия или отсутствия кромки, марки, номинальной поверхностной плотности в г/м’, ширины в см. сорта и обозначения настоящего стандарта.

Пример условного обозначения целлюлозной пленки лакированной, марки Г1. без кромки, номинальной поверхностной плотности 45 г/м², ширины 100 см, 1-го сорта.

Пленка целтлоишя, лакированная, П, без кромки. 45 х 100, 1-й сорт, ГОСТ 7730-Ю

1.3. 1.3.1. (Исключены. Him. № 1).

1.4. Маркировка

1.4.1. Маркировка должна содержать следующие данные об упакованной продукции:

товарный знак и (или) наименование предприятия-изготовителя;

наименование, вид, марка пленки;

номинальную поверхностную плотность;

ширину пленки;

сорт;

номер резчика;

дату изготовления.

Маркировку наносят на ярлык, выполненный из бумаги, картона или других материалов.

1.4.2. Транспортная маркировка — по ГОСТ 14192 с указанием манипуляционных знаков «Боится сырости», «Боится нагрева*.

1.5. Упаковка

1.5.1. Пленку наматывают на цилиндрические недсформированные картонно-бумажные патроны или шпули, пластмассовые втулки, стержни.

1.5.2. Рулоны пленки упаковывают в два слоя полиэтиленовой пленки по ГОСТ 10354 или полипропиленовой. Допускается упаковывать рулоны в один слой полиэтиленовой пленки по ГОСТ 10354 толщиной не менее 0,1 мм.

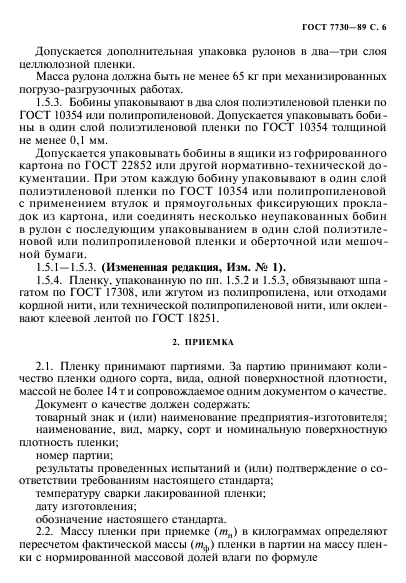

ГОСТ 7730-89 С. 6

Допускается дополнительная упаковка рулонов в два—три слоя целлюлозной пленки.

Масса рулона должна быть не менее 65 кг при механизированных погрузо-разгрузочных работах.

1.5.3. Бобины упаковывают в два слоя полиэтиленовой пленки по ГОСТ 10354 или полипропиленовой. Допускается упаковывать боби -мы в один слой полиэтиленовой пленки по ГОСТ 10354 толщиной не менее 0,1 мм.

Допускается упаковывать бобины в ящики из гофрированного картона по ГОСТ 22852 или другой нормативно-технической документации. При этом каждую бобину упаковывают в один слой полиэтиленовой пленки по ГОСТ 10354 или полипропиленовой с применением втулок и прямоугольных фиксирующих прокладок из картона, или соединять несколько неупакованных бобин в рулон с последующим упаковыванием в один слой полиэтиленовой или полипропиленовой пленки и оберточной или мешочной бумаги.

1.5.1 —1.5.3. (Измененная релакиия. Из.ч. № 1).

1.5.4. Пленку, упакованную по пп. 1.5.2 и 1.5.3, обвязывают шпа -гатом по ГОСТ 17308, или жгутом из полипропилена, или отходами кордной нити, или технической полипропиленовой нити, или оклеивают клеевой лентой по ГОСТ 18251.

2. ПРИЕМКА

2.1. Пленку принимают партиями. За партию принимают количество пленки одного сорта, вида, одной поверхностной плолюсти, массой не более 14 т и сопровождаемое одним документом о качестве.

Документ о качестве должен содержать:

товарный знак и (или) наименование предприятия-изготовителя;

наименование, вид, марку, сорт и номинальную поверхностную плотность пленки;

номер партии;

результаты проведенных испытаний и (или) подтверждение о соответствии требованиям настоящего стандарта;

температуру сварки лакированной пленки;

дату изготовления:

обозначение настоящего стандарта.

2.2. Массу пленки при приемке (т„) в килограммах определяют пересчетом фактической массы (яь,) пленки в партии на массу пленки с нормированной массовой долей влаги по формуле

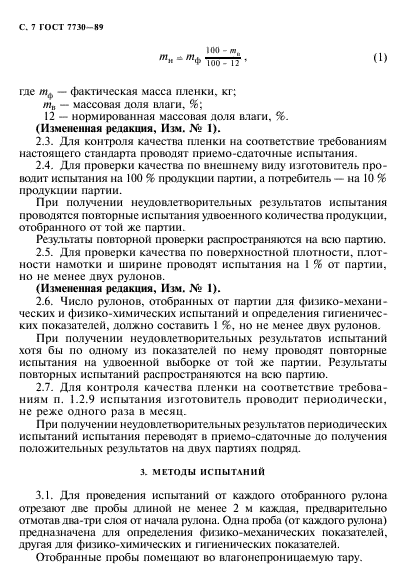

С. 7 ГОСТ 7730-89

100 — от,,

Ф 100- 12

(1)

т.. е т.

где /Яф — фактическая масса пленки, кг; т_в — массовая доля влаги, %;

12 — нормированная массовая доля влаги, %.

(Измененная редакция, Изм. № 1).

2.3. Для контроля качества пленки на соответствие требованиям настоящего стандарта проводят приемо-сдаточные испытания.

2.4. Для проверки качества по внешнему виду изготовитель проводит испытания на 100 % продукции партии, а потребитель — на 10 % продукции партии.

При получении неудовлетворительных результатов испытания проводятся повторные испытания удвоенного количества продукции, отобранного от той же партии.

Результаты повторной проверки распространяются на всю партию.

2.5. Для проверки качества по поверхностной плотности, плотности намотки и ширине проводят испытания на 1 % от партии, но не менее двух рулонов.

(Измененная редакция, Изм. № 1).

2.6. Число рулонов, отобранных от партии для физико-механических и физико-химических испытаний и определения гигиенических показателей, должно составить I %, но не менее двух рулонов.

При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей по нему проводят повторные испытания на удвоенной выборке от той же партии. Результаты повторных испытаний распространяются на всю партию.

2.7. Для контроля качества пленки на соответствие требованиям п. 1.2.9 испытания изготовитель проводит периодически, не реже одного раза в месяц.

При получении неудовлетворительных результатов периодических испытаний испытания переводят в приемо-сдаточные до получения положительных результатов на двух партиях подряд.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Дтя проведения испытаний or каждого отобранного рулона отрезают две пробы длиной не менее 2 м каждая, предварительно отмотав два-три слоя от начала рулона. Одна проба (от каждого рулона) предназначена для определения физико-механических показателей, другая для физико-химических и гигиенических показателей.

Отобранные пробы помешают во влагонепроницаемую тару.

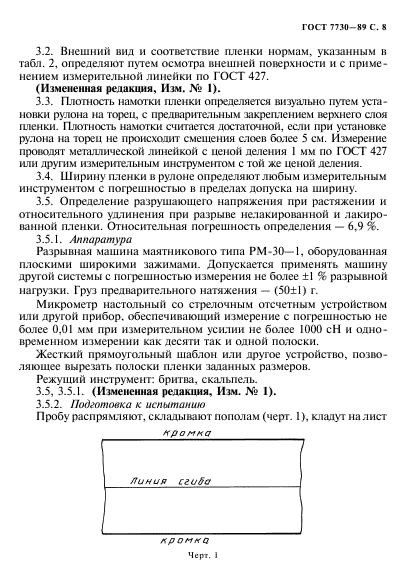

ГОСТ 7730-89 С. 8

3.2. Внешний вид и соответствие пленки нормам, указанным в табл. 2. определяют путем осмотра внешней поверхности и с применением измерительной линейки по ГОСТ 427.

(Измененная редакция, Изм. № 1).

3.3. Плотность намотки пленки определяется визуально путем установки рулона на торец, с предварительным закреплением верхнего стоя пленки. Плотность намотки считается достаточной, если при установке рулона на тореп не происходит смешения слоев более 5 см. Измерение проводят металлической линейкой с ценой деления 1 мм по ГОСТ 427 или другим измерительным инструментом с той же ценой деления.

3.4. Ширину пленки в рулоне определяют любым измерительным инструментом с погрешностью в пределах допуска на ширину.

3.5. Определение разрушающего напряжения при растяжении и относительного удлинения при разрыве нелакированной и лакированной пленки. Относительная погрешность определения — 6.9 %.

3.5.1. Аппаратура

Разрывная машина маятникового типа РМ-30—1, оборудованная плоскими широкими зажимами. Допускается применять машину другой системы с погрешностью измерения не более ±1 % разрывной нагрузки. Груз предварительного натяжения — (50±1) г.

Микрометр настольный со стрелочным отсчетным устройством или другой прибор, обеспечивающий измерение с погрешностью не более 0.01 мм при измерительном усилии не более 1000 сН и одновременном измерении как десяти так и одной полоски.

Жесткий прямоугольный шаблон или другое устройство, позволяющее вырезать полоски пленки заданных размеров.

Режущий инструмент: бритва, скальпель.

3.5. 3.5.1. (Измененная редакция, Изм. № 1).

3.5.2. Подготовка к испытанию

Пробу распрямляют, складывают пополам (черт. 1), кладут на лист кромка —

Линия сгиба

кромка Черт. 1

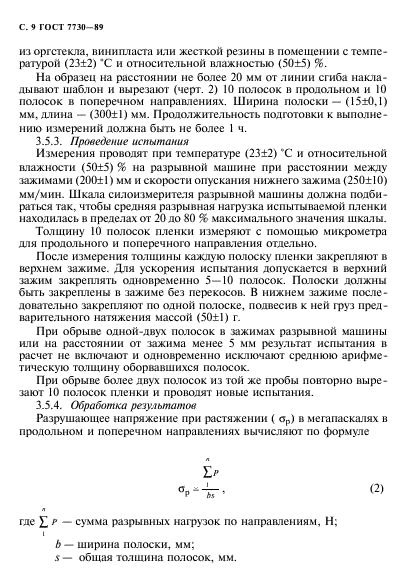

С. 9 ГОСТ 7730-89

из оргстекла, винипласта или жесткой резины в помещении с температурой (23±2) *С и относительной влажностью (50±5) 96.

На образец на расстоянии не более 20 мм от линии сгиба накладывают шаблон и вырезают (черт. 2) 10 полосок в продольном и 10 полосок в поперечном направлениях. Ширина полоски — (15±0.1) мм, длина — (300±1) мм. Продолжительность подготовки к выполнению измерений должна быть не более 1 ч.

3.5.3. Проведение испытания

Измерения проводят при температуре (23±2) *С и относительной влажности (50±5) % на разрывной машине при расстоянии между зажимами (200±1) мм и скорости опускания нижнего зажима (250±10) мм/мин. Шкала силонзмернтеля разрывной машины должна подбираться так, чтобы средняя разрывная нагрузка испытываемой пленки находилась в пределах от 20 до 80 % максимального значения шкалы.

Толщину 10 полосок пленки измеряют с помощью микрометра для продольного и поперечною направления отдельно.

После измерения толщины каждую полоску пленки закрепляют в верхнем зажиме. Для ускорения испытания допускается в верхний зажим закреплять одновременно 5—10 полосок. Полоски должны быть закреплены в зажиме без перекосов. В нижнем зажиме последовательно закрепляют по одной полоске, подвесив к ней груз предварительного натяжения массой (50±1) г.

При обрыве одной-двух полосок в зажимах разрывной машины или на расстоянии от зажима менее 5 мм результат испытания в расчет не включают и одновременно исключают среднюю арифметическую толщину оборвавшихся полосок.

При обрыве более двух полосок из той же пробы повторно вырезают 10 полосок пленки и проводят новые испытания.

3.5.4. Обработка результатов

Разрушающее напряжение при растяжении ( о_р) в мегапаскалях в продольном и поперечном направлениях вычисляют по формуле

£>

•р-ТГ’ ⁽²⁾

где ]Г р — сумма разрывных нагрузок по направлениям, Н;

Ь— ширина полоски, мм; s— общая толщина полосок, мм.

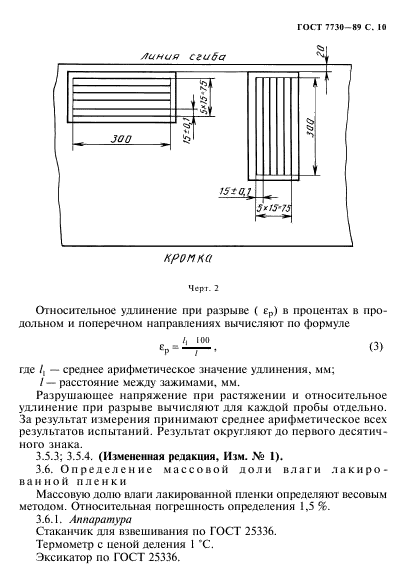

ГОСТ 7730 — 89 С. 10

линия сгиба

-S

300

1Ш1

5*15-75

крон ка

Черт. 2

Относительное удлинение при разрыве ( е_р) в процентах в продольном и поперечном направлениях вычисляют по формуле

где /, — среднее арифметическое значение удлинения, мм;

I — расстояние между зажимами, мм.

Разрушающее напряжение при растяжении и относительное удлинение при разрыве вычисляют для каждой пробы отдельно. За результат измерения принимают среднее арифметическое всех результатов испытаний. Результат округляют до первого десятичного знака.

3.5.3; 3.5.4. (Измененная редакция. Иэм. № I).

3.6. Определение массовой доли влаги лакированной пленки

Массовую долю влаги лакированной пленки определяют весовым методом. Относительная погрешность определения 1,5%.

3.6.1. Аппаратура

Стаканчик для взвешивания по ГОСТ 25336.

Термометр с иеной деления 1 ‘С.

Эксикатор по ГОСТ 25336.

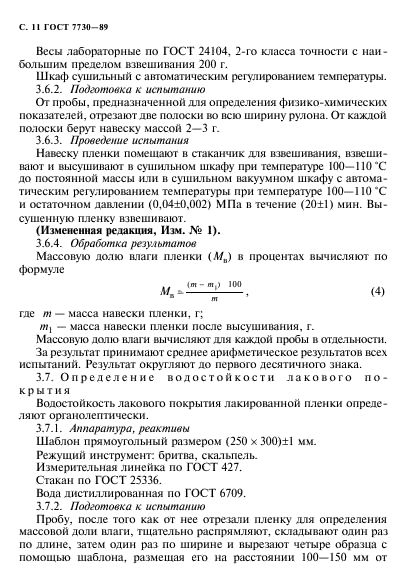

С. 11 ГОСТ 7730 — 89

Весы лабораторные по ГОСТ 24104. 2-го класса точности с наибольшим пределом взвешивания 200 г.

Шкаф сушильный с автоматическим регулированием температуры.

3.6.2. Подготовка к испытанию

От пробы, предназначенной для определения физико-химических показателей, отрезают две полоски во всю ширину рулона. От каждой полоски берут навеску массой 2—3 г.

3.6.3. Проведение испытания

Навеску пленки помешают в стаканчик для взвешивания, взвешивают и высушивают в сушильном шкафу при температуре 100—110 «С до постоянной массы или в сушильном вакуумном шкафу с автоматическим регулированием температуры при температу ре 100—110 “С и остаточном давлении (0.04±0,002) МПа в течение (20±1) мин. Высушенную пленку взвешивают.

(Измененная редакция, Изм. № 1).

3.6.4. Обработка результатов

Массовую долю влаги пленки (Л/„) в процентах вычисляют по формуле

где т — масса навески пленки, г;

/«, — масса навески пленки после высушивания, г.

Массовую долю влаги вычисляют для каждой пробы в отдельности.

За результат принимают среднее арифметическое результатов всех испытаний. Результат округляют до первого десятичного знака.

3.7. Определение водостойкости лакового покрытия

Водостойкость лакового покрытия лакированной пленки определяют органолептически.

3.7.1. Аппаратура, реактивы

Шаблон прямоугольный размером (250х300)±1 мм.

Режущий инструмент: бритва, скальпель.

Измерительная линейка по ГОСТ 427.

Стакан по ГОСТ 25336.

Вода дистиллированная по ГОСТ 6709.

3.7.2. Подготовка к испытанию

Пробу, после того как от нее отрезали пленку для определения массовой доли влаги, тщательно распрямляют, складывают один раз по длине, затем один раз по ширине и вырезают четыре образца с помощью шаблона, разметая его на расстоянии 100—150 мм от

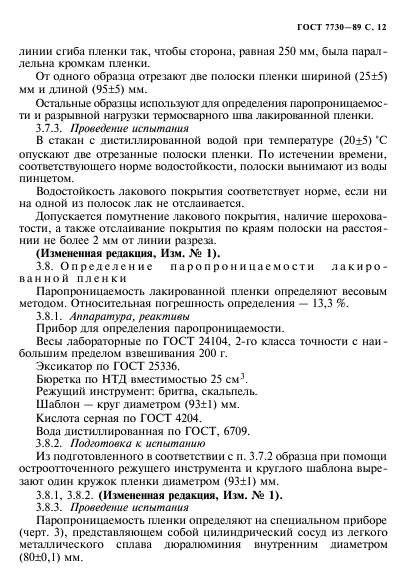

ГОСТ 7730-Н9 С. 12

линии сгиба пленки так, чтобы сторона, равная 250 мм, была параллельна кромкам пленки.

От одного образна отрезают две полоски пленки шириной (25±5) мм и длиной (95±5) мм.

Остальные образцы используют для определения паропроницаемос-ти и разрывной нагрузки термосварного шва лакированной пленки.

3.7.3. Проведение испытания

В стакан с дистиллированной водой при температуре (2()±5) *С опускают две отрезанные полоски пленки. По истечении времени, соответствующего норме водостойкости, полоски вынимают из воды пинцетом.

Водостойкость лакового покрытия соответствует норме, если ни на одной из полосок лак не отслаивается.

Допускается помутнение лакового покрытия, наличие шероховатости, а также отслаивание покрытия по краям полоски на расстоянии не более 2 мм от линии разреза.

(Измененная редакция. Изм. № 1).

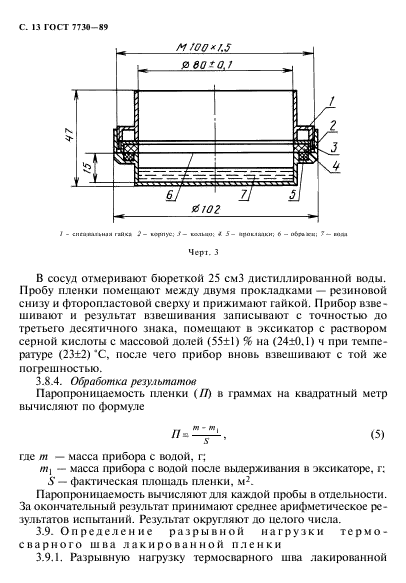

3.8. Определение паропронинаемости лакированной пленки

Паропроннцаемость лакированной пленки определяют весовым методом. Относительная погрешность определения — 13,3 %.

3.8.1. Аппаратура, реактивы

Прибор для определения паропроницаемости.

Весы лабораторные по ГОСТ 24104. 2-го класса точности с наибольшим пределом взвешивания 200 г.

Эксикатор по ГОСТ 25336.

Бюретка по НТД вместимостью 25 см³.

Режущий инструмент: бритва, скальпель.

Шаблон — круг диаметром (93±1) мм.

Кислота серная по ГОСТ 4204.

Вода дистиллированная по ГОСТ. 6709.

3.8.2. Подготовка к испытанию

Из подготовленного в соответствии с п. 3.7.2 образна при помощи остроотточенного режущего инструмента и круглого шаблона вырезают один кружок пленки диаметром (93±1) мм.

3.8.1, 3.8.2. (Измененная редакция, Изм. № 1).

3.8.3. Проведение испытания

Паропроннцаемость пленки определяют на специальном приборе (черт. 3), представляющем собой цилиндрический сосуд из легкого металлического сплава дюралюминия внутренним диаметром (80±0,1) мм.

С. 13 ГОСТ 7730-89

В сосуд отмеривают бюреткой 25 смЗ дистиллированной воды. Пробу пленки помешают между двумя прокладками — резиновой снизу и фторопластовой сверху и прижимают гайкой. Прибор взвешивают и результат взвешивания записывают с точностью до третьего десятичного знака, помешают в эксикатор с раствором серной кислоты с массовой долей (55±1) % на (24±0.1) ч при температуре (23±2) ‘С, после чего прибор вновь взвешивают с той же погрешностью.

3.8.4. Обработка результатов

м too *t.s

4epi. 3

Паропроницаемость пленки (Я) в граммах на квадратный метр вычисляют по формуле

(5)

где т — масса прибора с водой, г;

/и, — масса прибора с водой после выдерживания в эксикаторе, г: S — фактическая плошадь пленки, м².

Паропроницаемость вычисляют для каждой пробы в отдельности. За окончательный результат принимают среднее арифметическое результатов испытаний. Результат округляют до целого числа.

3.9. Определение разрывной нагрузки термосварного шва лакированной пленки

3.9.1. Разрывную нагрузку термосварного шва лакированной

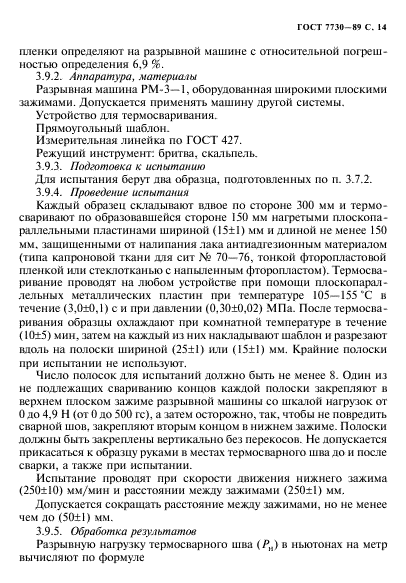

ГОСТ 7730-Н9 С. 14

пленки определяют на разрывной машине с относительной погрешностью определения 6.9 %.

3.9.2. Аппаратура, материалы

Разрывная машина РМ-3—1, оборудованная широкими плоскими зажимами. Допускается применять машину другой системы.

Устройство для термосваривания.

Прямоугольный шаблон.

Измерительная линейка по ГОСТ 427.

Режущий инструмент: бритва, скальпель.

3.9.3. Подготовка к испытанию

Для испытания берут два образца, подготовленных по п. 3.7.2.

3.9.4. Проведение испытания

Каждый образен складывают вдвое по стороне 300 мм и термо-сваривают по образовавшейся стороне 150 мм нагретыми плоскопа-раллельными пластинами шириной (15± 1) мм и длиной не менее 150 мм. защищенными от налипания лака антиадгезнонным материалом (типа капроновой ткани для сит № 70—76, тонкой фторопластовой пленкой или стеклотканью с напыленным фторопластом). Термосваривание проводят на любом устройстве при помощи плоскопараллельных металлических пластин при температуре 105—155 *С в течение (3.0±0,1) с и при давлении (0.30±0,02) МПа. После термосваривания образцы охлаждают при комнатной температуре в течение (10±5) мин, затем на каждый из них накладывают шаблон и разрезают вдоль на полоски шириной (25±1) или (15±I) мм. Крайние полоски при испытании не используют.

Число полосок для испытаний должно быть не менее 8. Один из не подлежащих свариванию концов каждой полоски закрепляют в верхнем плоском зажиме разрывной машины со шкалой нагрузок от 0 до 4.9 Н (от 0 до 500 гс), а затем осторожно, так. чтобы не повредить сварной шов. закрепляют вторым концом в нижнем зажиме. Полоски должны быть закреплены вертикально без перекосов. Не допускается прикасаться к образцу руками в местах термосварного шва до и после сварки, а также при испытании.

Испытание проводят при скорости движения нижнего зажима (250±10) мм/мин и расстоянии между зажимами (250±1) мм.

Допускается сокращать расстояние между зажимами, но не менее чем до (50±1) мм.

3.9.5. Обработка результатов

Разрывную нагрузку термосварного шва (/*„) в ныотонах на метр вычисляют по формуле

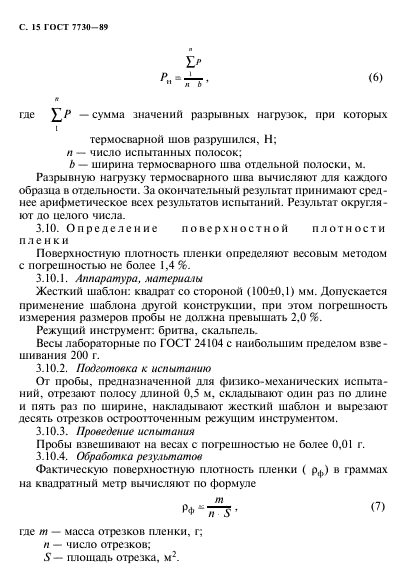

С. 15 ГОСТ 7730 — 89

Л.-—г

где ]Г/* —сумма значений разрывных нагрузок, при которых

термосварной шов разрушился, Н; п — число испытанных полосок:

b — ширина термосварного шва отдельной полоски, м.

Разрывную нагрузку термосварного шва вычисляют для каждого образца в отдельности. За окончательный результат принимают среднее арифметическое всех результатов испытаний. Результат округляют до целого числа.

3.10. Определение поверхностной плотности пленки

Поверхностную плотность пленки определяют весовым методом с погрешностью не более 1,4 %.

3.10.1. Аппаратура, материмы

Жесткий шаблон: квадрат со стороной (10()±0,1) мм. Допускается прих<енение шаблона другой конструкции, при этом погрешность измерения размеров пробы не должна превышать 2.0 %.

Режущий инструмент: бритва, скальпель.

Весы лабораторные по ГОСТ 24104 с наибольшим пределом взвешивания 200 г.

3.10.2. Подготовка к испытанию

От пробы, предназначенной для физико-механических испытаний, отрезают полосу длиной 0,5 м. складывают один раз по длине и пять раз по ширине, накладывают жесткий шаблон и вырезают десять отрезков остроотточенным режущим инструментом.

3.10.3. Проведение испытания

Пробы взвешивают на весах с погрешностью не более 0,01 г.

3.10.4. Обработка результатов

Фактическую поверхностную плотность пленки ( Рф) в граммах на квадратный метр вычисляют по формуле

где т — масса отрезков пленки, г; п — число отрезков;

S — площадь отрезка, м².

• <⁷>

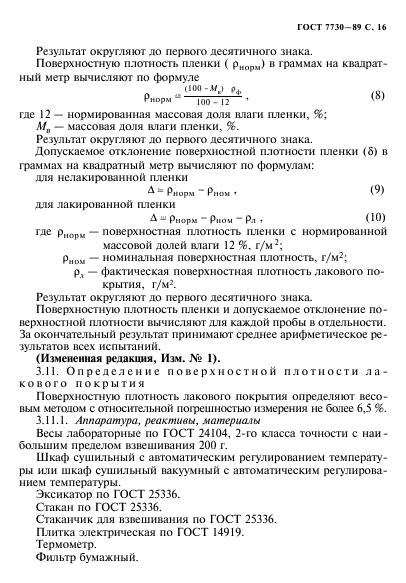

ГОСТ 7730-Н9 С. 16

Результат округляют до первого десятимного знака. Поверхностную плотность пленки ( р_норм) в граммах на квадратный метр вычисляют по формуле

Рнорм Ю0-12

где 12 — нормированная массовая доля влаги пленки, %;

М_п — массовая доля влаги пленки, %.

Результат округляют до первого десятичного знака.

Допускаемое отклонение поверхностной плотности пленки (5) в граммах на квадратный метр вычисляют по формулам: для нелакированной пленки

Л = Рнорм — Рном . (9)

для лакированной пленки

А “ Рнорм — Pitow — рл 1 (10)

где p_llopu — поверхностная плотность пленки с нормированной массовой долей влаги 12 %. г/м²;

Рном ~ номинальная поверхностная плотность, г/м²; р, — фактическая поверхностная плотность лакового покрытия, г/м².

Результат округляют до первого десятичного знака. Поверхностную плотность пленки и допускаемое отклонение поверхностной плотности вычисляют для каждой пробы в отдельности. За окончательный результат принимают среднее арифметическое результатов всех испытаний.

(Измененная редакция, Иэм. № 1).

3.11. Определение поверхностной плотности лакового покрытия

Поверхностную плотность лакового покрытия определяют весовым методом с относительной погрешностью измерения не более 6,5 %. 3.11.1. Аппаратура, реактивы, материалы

Весы лабораторные по ГОСТ 24104, 2-го класса точности с наибольшим пределом взвешивания 200 г.

Шкаф сушильный с автоматическим регулированием температуры или шкаф сушильный вакуумный с автоматическим регулированием температуры.

Эксикатор по ГОСТ 25336.

Стакан по ГОСТ 25336.

Стаканчик для взвешивания по ГОСТ 25336.

Плитка электрическая по ГОСТ 14919.

Термометр.

Фильтр бумажный.

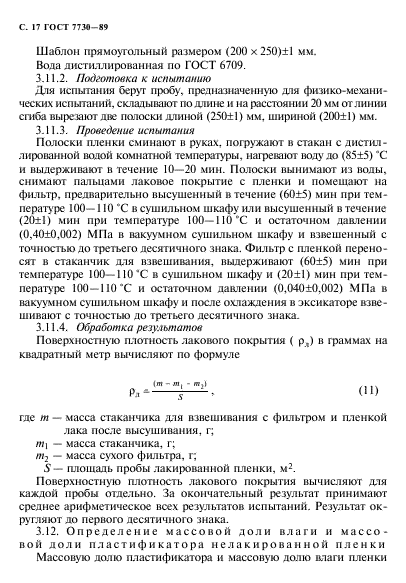

С. 17 ГОСТ 7730-89

Шаблон прямоугольный размером (200 х 250)±1 мм.

Вода дистиллированная по ГОСТ 6709.

3.11.2. Подготовка к испытанию

Для испытания берут пробу, предназначенную для физико-механических испытаний, складывают подлине и на расстоянии 20 мм от линии сгиба вырезают две полоски длиной (250±1) мм. шириной (200±1) мм.

3.11.3. Проведение испытания

Полоски пленки сминают в руках, погружают в стакан с дистиллированной водой комнатной температуры, нагревают воду до (85±5) *С и выдерживают в течение 10—20 мин. Полоски вынимают из воды, снимают пальцами лаковое покрытие с пленки и помещают на фильтр, предварительно высушенный в течение (60±5) мин при температуре 100— 110 «С в сушильном шкафу или высушенный в течение (20±1) мин при температуре 100—110 “С и остаточном давлении (0,40±0,002) МПа в вакуумном сушильном шкафу и взвешенный с точностью до третьего десятичного знака. Фильтр с пленкой переносят в стаканчик для взвешивания, выдерживают (60±5) мин при температуре 100—110 *С в сушильном шкафу и (20±1) мин при температуре 100—ПО’С и остаточном давлении (0,040±0,002) МПа в вакуумном сушильном шкафу и после охлаждения в эксикаторе взвешивают с точностью до третьего десятичного знака.

3.11.4. Обработка результатов

Поверхностную плотность лакового покрытия ( р,) в граммах на квадратный метр вычисляют по формуле

где т — масса стаканчика для взвешивания с фильтром и пленкой лака после высушивания, г; т | — масса стаканчика, г; т₂ — масса сухого фильтра, г;

S— площадь пробы лакированной пленки, м².

Поверхностную плотность лакового покрытия вычисляют для каждой пробы отдельно. За окончательный результат принимают среднее арифметическое всех результатов испытаний. Результат округляют до первого десятичного знака.

3.12. Определение массовой доли влаги и массовой доли пластификатора нелакированной пленки Массовую долю пластификатора и массовую долю влаги пленки

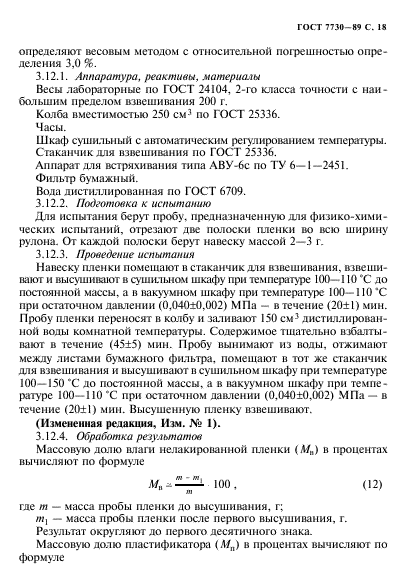

ГОСТ 7730-Н9 С. 18

определяют весовым методом с относительной погрешностью определения 3,0 %.

3.12.1. Аппаратура, реактивы, материалы

Весы лабораторные по ГОСТ 24104, 2-го класса точности с наибольшим пределом взвешивания 200 г.

Колба вместимостью 250 см¹ по ГОСТ 25336.

Часы.

Шкаф сушильный с автоматическим регулированием температуры.

Стаканчик для взвешивания по ГОСТ 25336.

Аппарат для встряхивания типа ЛВУ-бс по ТУ 6—1—2451.

Фильтр бумажный.

Вода дистиллированная по ГОСТ 6709.

3.12.2. Подготовка к испытанию

Для испытания берут пробу, предназначенную для физико-химических испытаний, отрезают две полоски пленки во всю ширину рулона. От каждой полоски берут навеску массой 2—3 г.

3.12.3. Проведение испытания

Навеску пленки помешают в стаканчик для взвешивания, взвешивают и высушивают в сушильном шкафу при температуре ИЮ— 110 “С до постоянной массы, а в вакуумном шкафу при температуре 100-110 ‘С при остаточном давлении (0.040±0,002) МПа — в течение (20±1) мин. Пробу пленки переносят в колбу и заливают 150 см³ дистиллированной воды комнатной температуры. Содержимое тщательно взбалтывают в течение (45±5) мин. Пробу вынимают из воды, отжимают между листами бумажного фильтра, помешают в тот же стаканчик для взвешивания и высушивают в сушильном шкафу при температуре 100—150 *С до постоянной массы, а в вакуумном шкафу при температуре 100—110 *С при остаточном давлении (0.040±0.002) МПа — в течение (20±1) мин. Высушенную пленку взвешивают.

(Измененная редакция, Изм. № 1).

3.12.4. Обработка резу.шпатов

Массовую долю влаги нелакированной пленки (А/,,) в процентах вычисляют по формуле

Массовую долю пластификатора (Л/_н) в процентах вычисляют по формуле

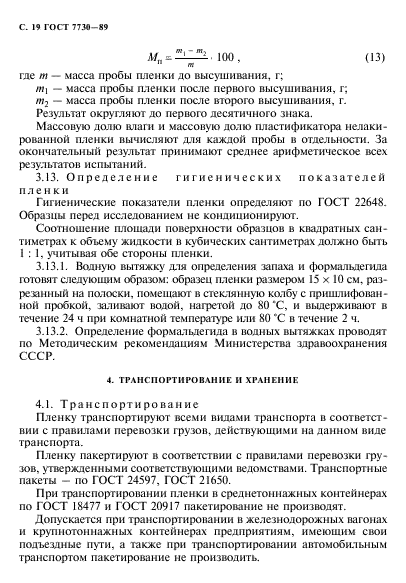

С. 19 ГОСТ 7730-89

100, (13)

где т — масса пробы пленки до высушивания, г;

/«I — масса пробы пленки после первого высушивания, г;

/п₂ — масса пробы пленки после второго высушивания, г.

Результат округляют до первого десятичного знака.

Массовую долю влаги и массовую долю пластификатора нелакированной пленки вычисляют для каждой пробы в отдельности. За окончательный результат принима
