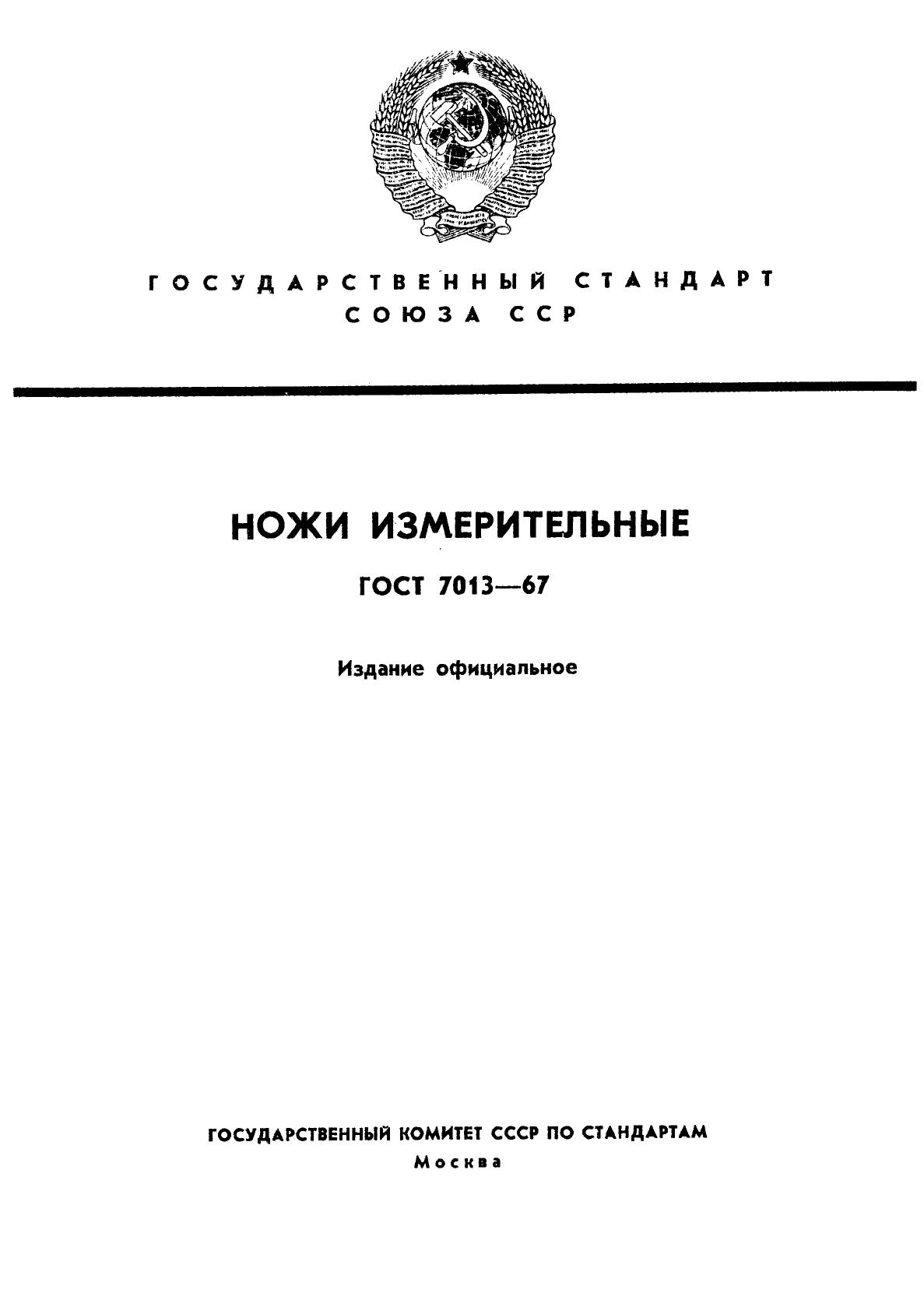

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НОЖИ ИЗМЕРИТЕЛЬНЫЕ
ГОСТ 7013-67 Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

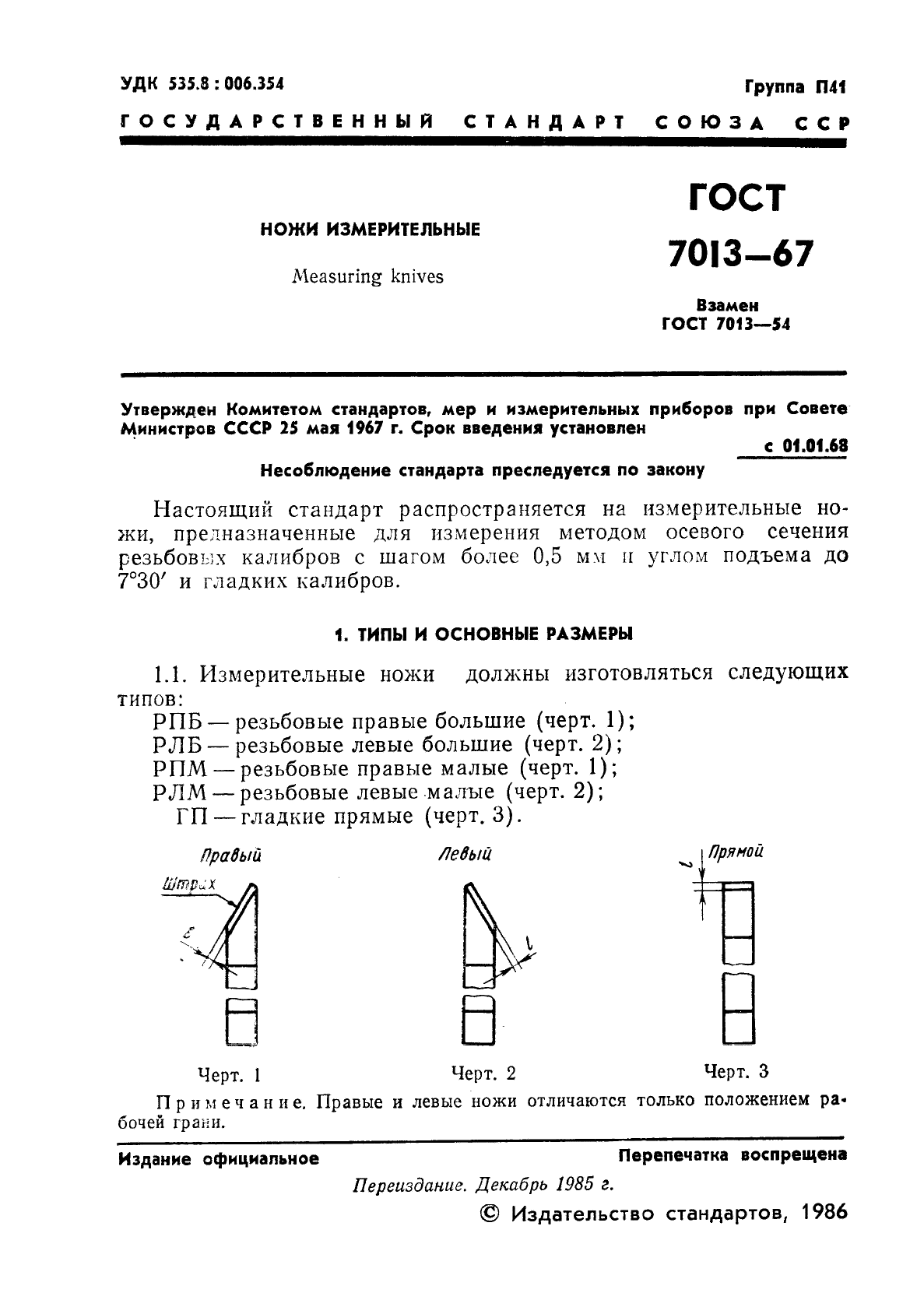

УДК 535.3 : 006.354 Группа П41
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСТ
НОЖИ ИЗМЕРИТЕЛЬНЫЕ
7013—67
Measuring knives
Взамен ГОСТ 7013-54
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 25 мая 1967 г. Срок введения установлен
с 01.01.68
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на измерительные ножи, предназначенные для измерения методом осевого сечения резьбовых калибров с шагом более 0,5 мм и углом подъема до 7°30′ и гладких калибров.
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
1.1. Измерительные ножи должны изготовляться следующих типов:
РПБ — резьбовые правые большие (черт. 1);
РЛБ — резьбовые левые большие (черт. 2);
РПМ — резьбовые правые малые (черт. 1);
РЛМ — резьбовые левые малые (черт. 2);
ГП — гладкие прямые (черт. 3).
Правый
|
Прямой |
|
|
Черт. 3 |
Левый
Шти-х л
^У\
|
|
Черт. 2 |
><с
в
Черт. 1
Примечание. Правые и левые ножи отличаются только положением рабочей грани.
Перепечатка воспрещена
Издание официальное
Переиздание. Декабрь 1985 г.
© Издательство стандартов, 1986

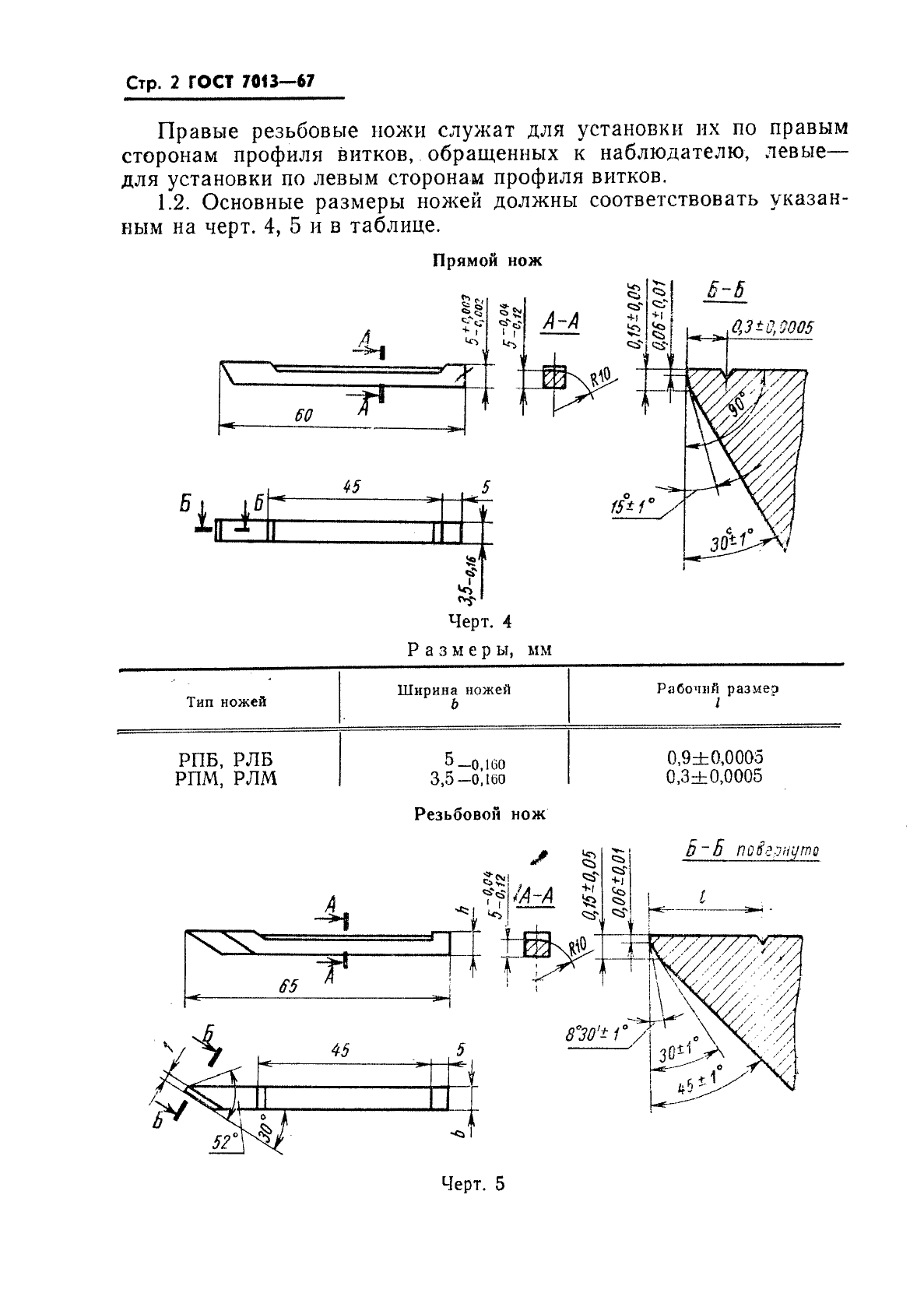

Стр. 2 ГОСТ 7013-67
Правые резьбовые ножи служат для установки их по правым сторонам профиля витков, обращенных к наблюдателю, левые— для установки по левым сторонам профиля витков.
1.2. Основные размеры ножей должны соответствовать указанным на черт. 4, 5 и в таблице.
|
Прямой нож |
|
|
Размеры, мм |
||||||||||||
|
||||||||||||
|
Резьбовой нож |
|
|
Черт. 5 |

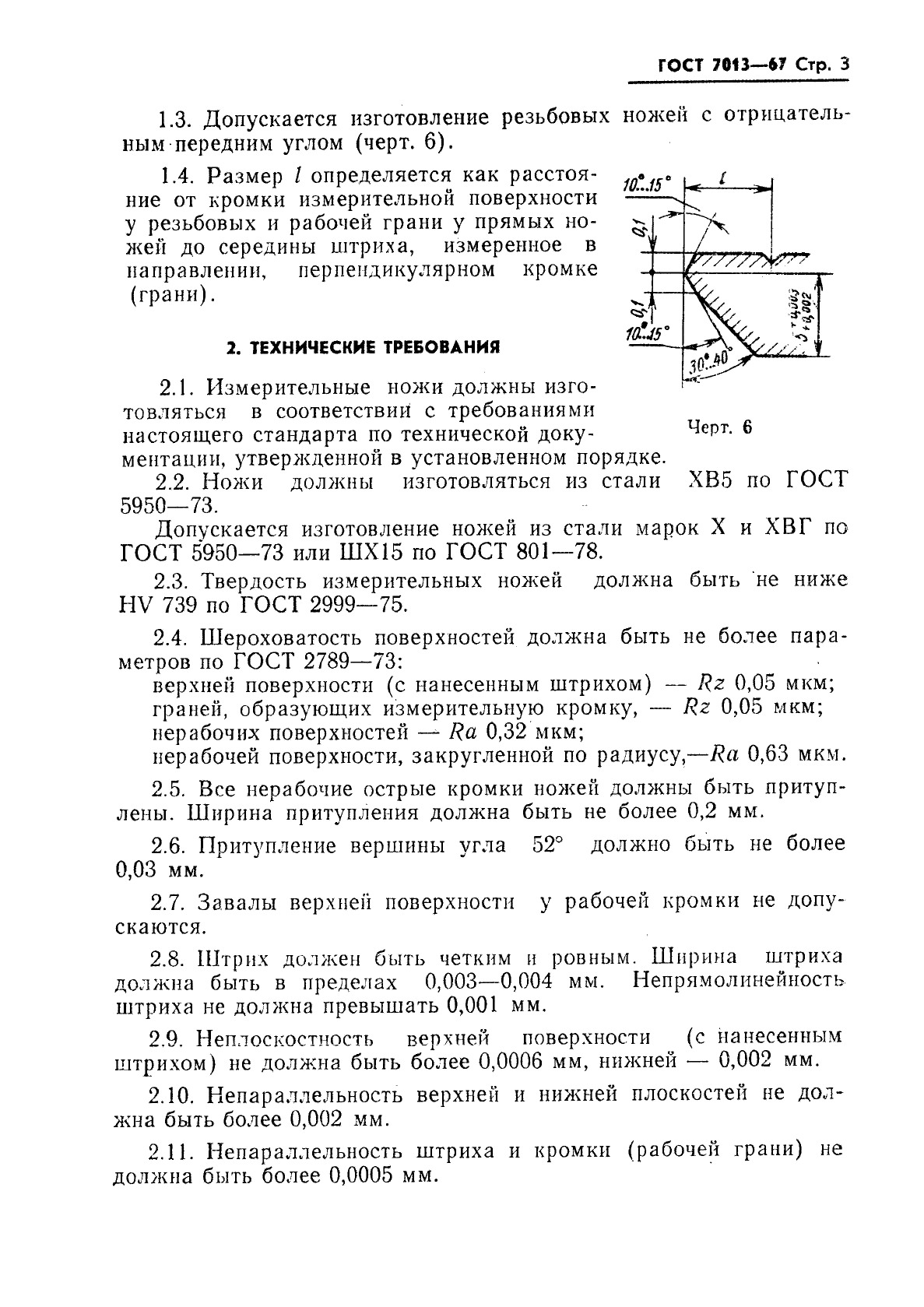

ГОСТ 7013-67 Стр. 3
1.3. Допускается изготовление резьбовых ножен с отрицательным передним углом (черт. 6).
1.4. Размер / определяется как расстояние от кромки измерительной поверхности у резьбовых и рабочей грани у прямых ножей до середины штриха, измеренное в направлении, перпендикулярном кромке (грани).
|
|
Черт. 6 |
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Измерительные ножи должны изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.
2.2. Ножи должны изготовляться из стали ХВ5 по ГОСТ 5950-73.
Допускается изготовление ножей из стали марок X и ХВГ по ГОСТ 5950-73 или ШХ15 по ГОСТ 801-78.
2.3. Твердость измерительных ножей должна быть не ниже HV 739 по ГОСТ 2999-75.
2.4. Шероховатость поверхностей должна быть не более параметров по ГОСТ 2789-73:
верхней поверхности (с нанесенным штрихом) — Rz 0,05 мкм;
граней, образующих измерительную кромку, — Rz 0,05 мкм;
нерабочих поверхностей — Ra 0,32 мкм;
нерабочей поверхности, закругленной по радиусу,—Ra 0,63 мкм.
2.5. Все нерабочие острые кромки ножей должны быть притуплены. Ширина притупления должна быть не более 0,2 мм.
2.6. Притупление вершины угла 52° должно быть не более 0,03 мм.
2.7. Завалы верхней поверхности у рабочей кромки не допускаются.
2.8. Штрих должен быть четким и ровным. Ширина штриха должна быть в пределах 0,003—0,004 мм. Непрямолинейность штриха не должна превышать 0,001 мм.
2.9. Неплоскостность верхней поверхности (с нанесенным штрихом) не должна быть более 0,0006 мм, нижней — 0,002 мм.
2.10. Непараллельность верхней и нижней плоскостей не должна быть более 0,002 хмм.
2.11. Непараллельность штриха и кромки (рабочей грани) не должна быть более 0,0005 мм.

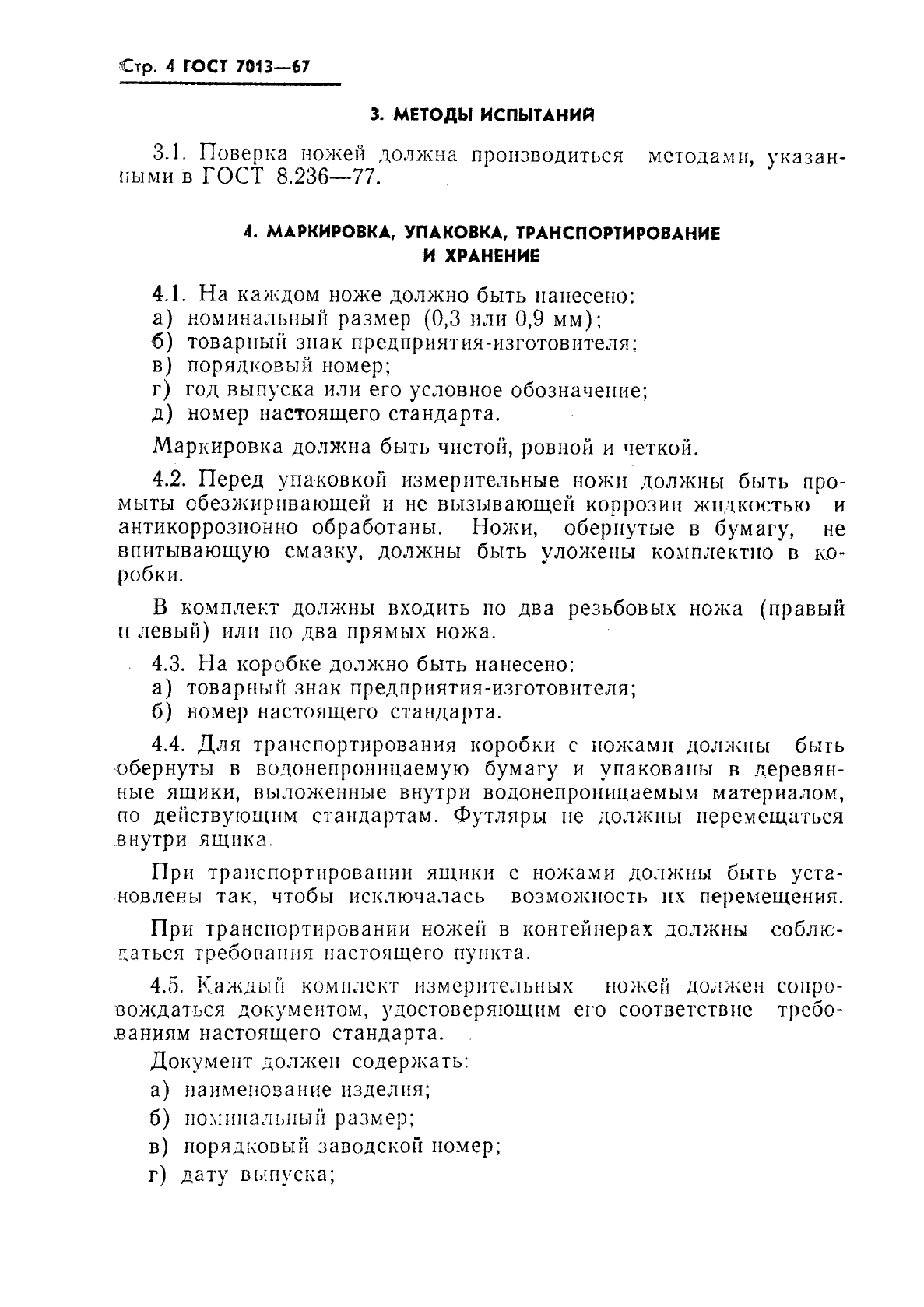

Стр. 4 ГОСТ 7013-67
3. МЕТОДЫ ИСПЫТАНИЙ
3.1. Поверка ножей должна производиться методами, указанными в ГОСТ 8.236-77.
4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. На каждом ноже должно быть нанесено:
а) номинальный размер (0,3 или 0,9 мм);
б) товарный знак предприятия-изготовителя:
в) порядковый номер;
г) год выпуска или его условное обозначение;
д) номер настоящего стандарта.
Маркировка должна быть чистой, ровной и четкой.
4.2. Перед упаковкой измерительные ножи должны быть промыты обезжиривающей и не вызывающей коррозии жидкостью и антикоррозионно обработаны. Ножи, обернутые в бумагу, не впитывающую смазку, должны быть уложены комплектно в коробки.
В комплект должны входить по два резьбовых ножа (правый и левый) или по два прямых ножа.
4.3. На коробке должно быть нанесено:
а) товарный знак предприятия-изготовителя;
б) номер настоящего стандарта.
4.4. Для транспортирования коробки с ножами должны быть •обернуты в водонепроницаемую бумагу и упакованы в деревянные ящики, выложенные внутри водонепроницаемым материалом, по действующим стандартам. Футляры не должны перемещаться внутри ящика.
При транспортировании ящики с ножами должны быть установлены так, чтобы исключалась возможность их перемещения.
При транспортировании ножей в контейнерах должны соблюдаться требования настоящего пункта.
4.5. Каждый комплект измерительных ножей должен сопровождаться документом, удостоверяющим его соответствие требованиям настоящего стандарта.
Документ должен содержать:
а) наименование изделия;
б) номинальный размер;
в) порядковый заводской номер;
г) дату выпуска;

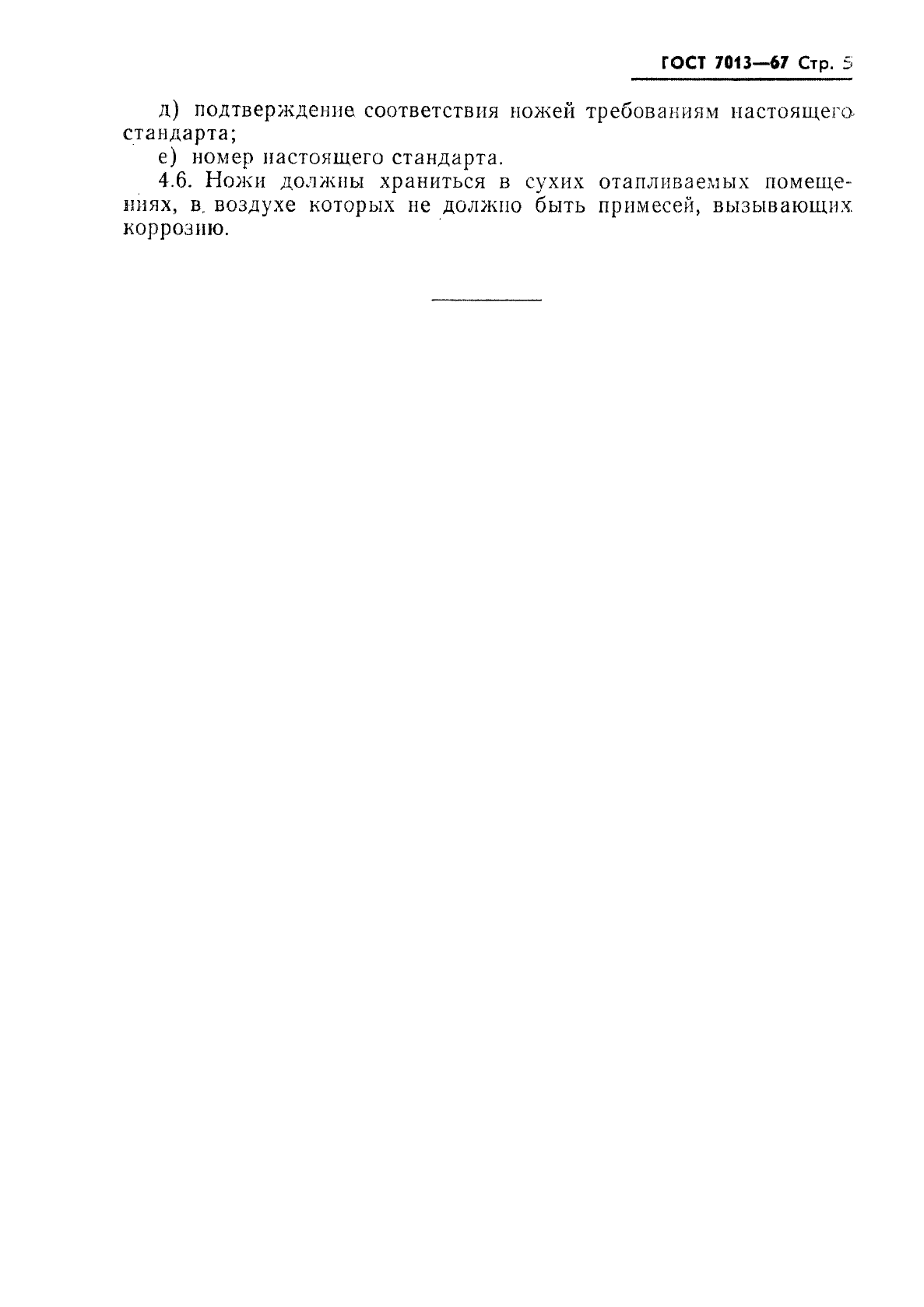

ГОСТ 7013-67 Стр. 5
д) подтверждение соответствия ножей требованиям настоящего стандарта;
е) номер настоящего стандарта.
4.6. Ножи должны храниться в сухих отапливаемых помещениях, в. воздухе которых не должно быть примесей, вызывающих, коррозию.

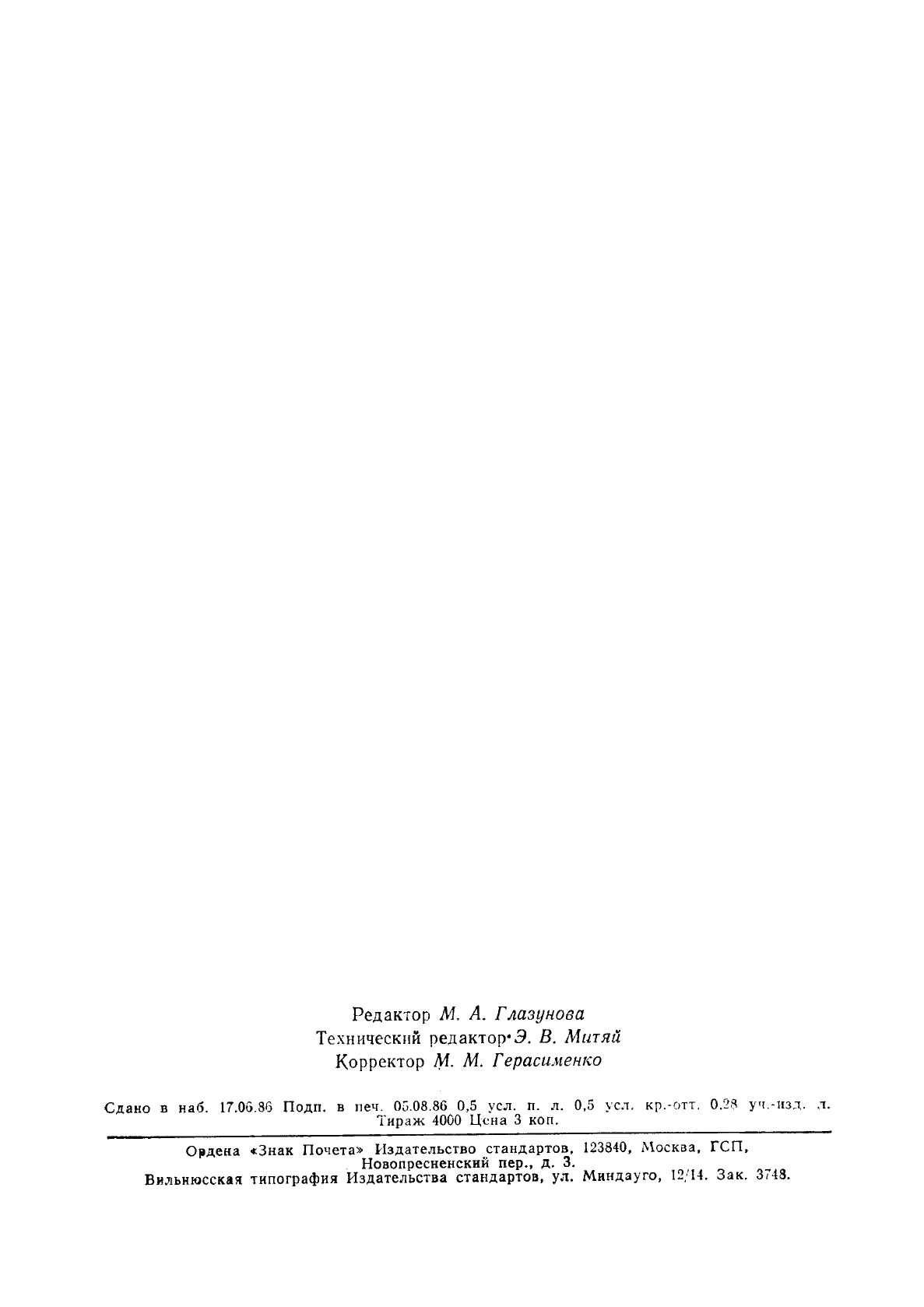

Редактор М. А. Глазунова Технический редактор*Э. В. Митяй Корректор М. М. Герасименко
