ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТКИ КЕРАМИЧЕСКИЕ ДЛЯ ПОЛОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 6787-80
Издание официальное
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА Москва

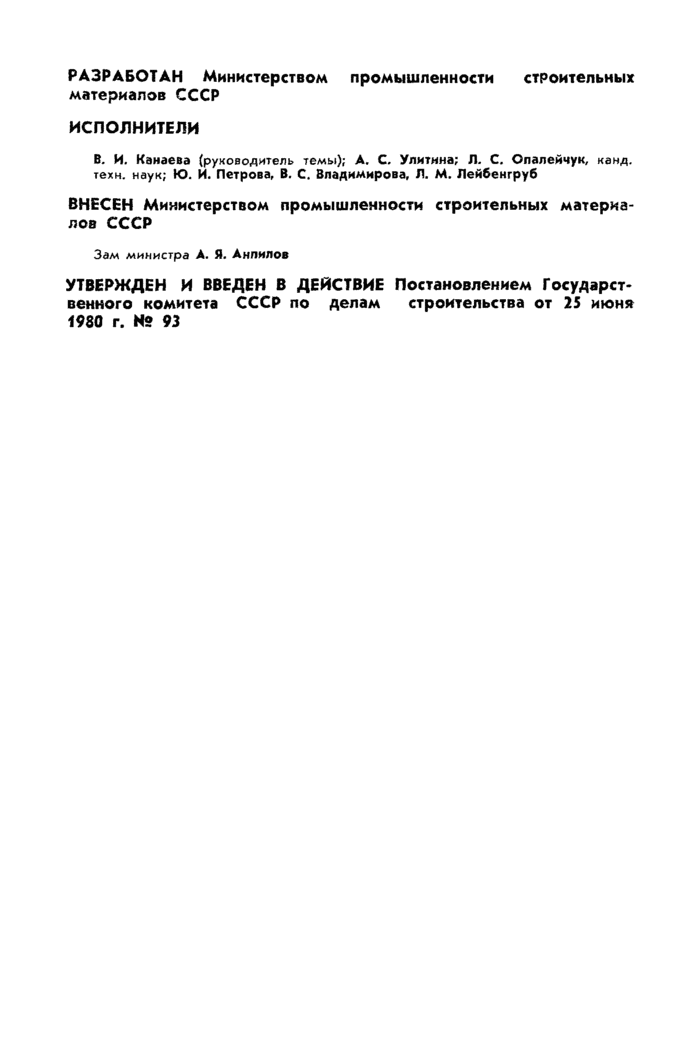

РАЗРАБОТАН Министерством промышленности строительных материалов СССР
ИСПОЛНИТЕЛИ
В. И. Канаева (руководитель темы); А. С. Улитмна; Л. С. Опалейчук, канд. техн. наук; Ю. И. Петрова, В. С. Владимирова, Л. М. Лейбенгруб
ВНЕСЕН Министерством промышленности строительных материалов СССР
Зам министра А. Я. Анпилов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25 июня 1980 г. № 93

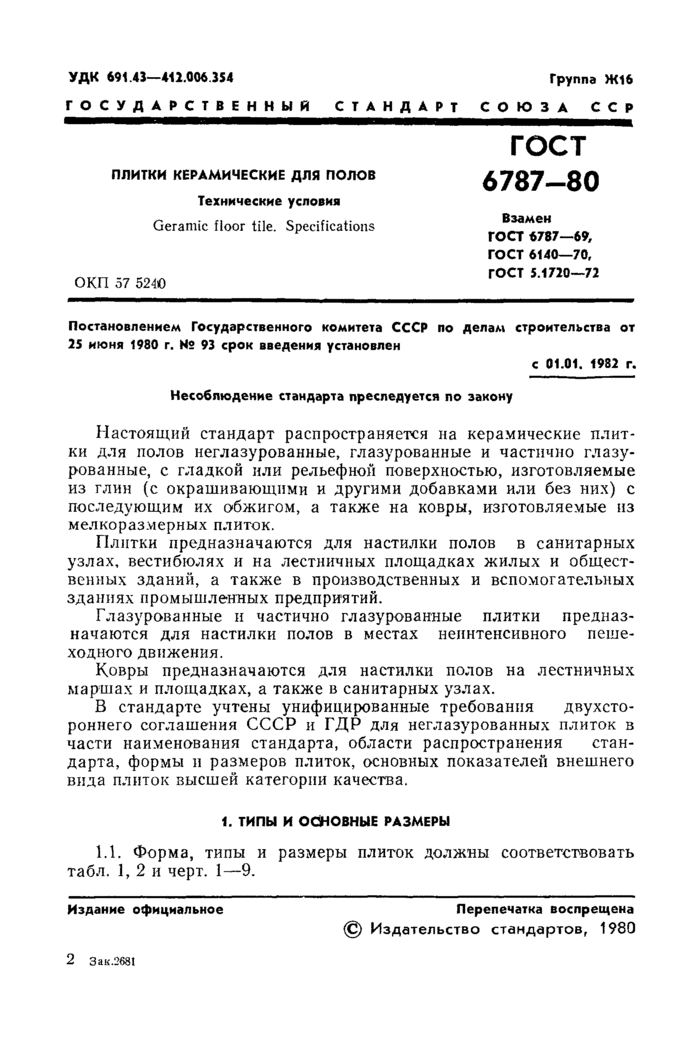

УДК 691.43—412.006 354 Группа Ж16
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТКИ КЕРАМИЧЕСКИЕ ДЛЯ ПОЛОВ Технические условия
Geramic floor tile. Specifications
ГОСТ
6787-80
Взамен
ОКП 57 5240
ГОСТ 6787-69, ГОСТ 6140-70, ГОСТ 5.1720-72
Постановлением Государственного комитета СССР по делам строительства от 25 июня 1980 г. № 93 срок введения установлен
Настоящий стандарт распространяется на керамические плитки для полов неглазурованные, глазурованные и частично глазурованные, с гладкой или рельефной поверхностью, изготовляемые из глин (с окрашивающими и другими добавками или без них) с последующим их обжигом, а также на ковры, изготовляемые из мелкоразмерных плиток.
Плитки предназначаются для настилки полов в санитарных узлах, вестибюлях и на лестничных площадках жилых и общественных зданий, а также в производственных и вспомогательных зданиях промышленных предприятий.
Глазурованные и частично глазурованные плитки предназначаются для настилки полов в местах неинтенсивного пешеходного движения.
Ковры предназначаются для настилки полов на лестничных маршах и площадках, а также в санитарных узлах.
В стандарте учтены унифицированные требования двухстороннего соглашения СССР и ГДР для неглазурованных плиток в части наименования стандарта, области распространения стандарта, формы и размеров плиток, основных показателей внешнего вида плиток высшей категории качества.
1.1. Форма, типы и размеры плиток должны соответствовать табл. 1, 2 и черт. 1—9.
с 01.01. 1982 г,
Несоблюдение стандарта преследуется по закону
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
Издание официальное
Перепечатка воспрещена
© Издательство стандартов, 1980
2 За к.2681

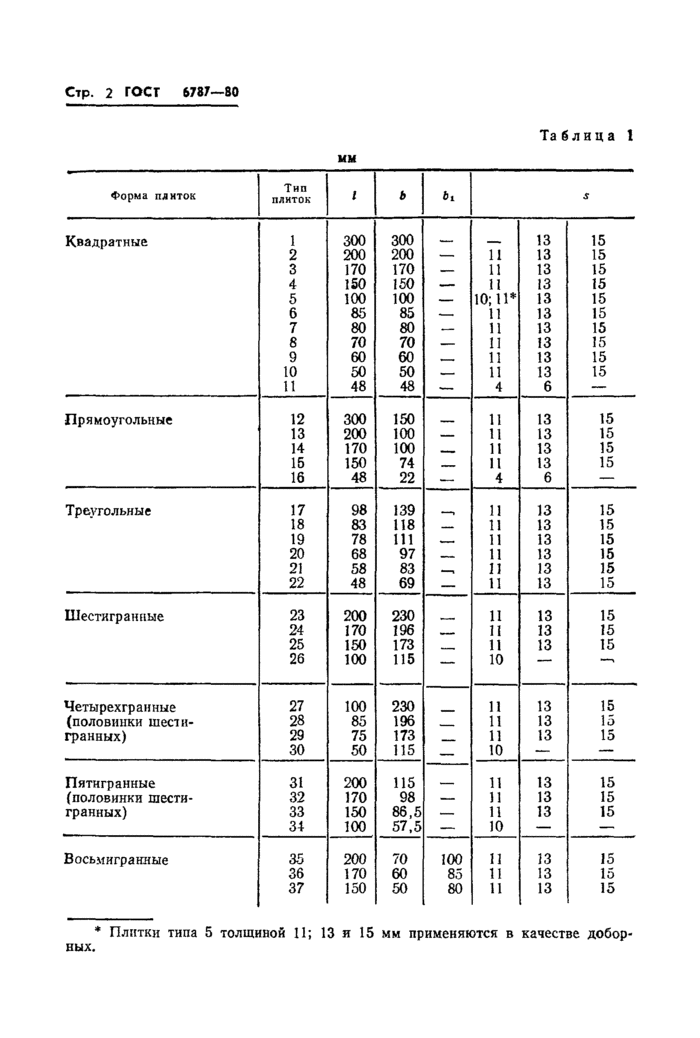

Та 6 л и ц а 1
мм
|
Форма плиток |
Тип плиток |
/ |
Ь |
6t |
|||
|
Квадратные |
1 |
300 |
300 |
__ |
_ |
13 |
15 |
|
2 |
200 |
200 |
— |
11 |
13 |
15 |
|
|
3 |
170 |
170 |
— |
11 |
13 |
15 |
|
|
4 |
150 |
150 |
— |
11 |
13 |
15 |
|
|
5 |
100 |
100 |
— |
10; И* |
13 |
15 |
|
|
6 |
85 |
85 |
— |
11 |
13 |
15 |
|
|
7 |
80 |
80 |
— |
11 |
13 |
15 |
|
|
8 |
70 |
70 |
— |
П |
13 |
15 |
|
|
9 |
60 |
60 |
_ |
11 |
13 |
15 |
|
|
10 |
50 |
50 |
_ |
11 |
13 |
15 |
|
|
И |
48 |
48 |
— |
4 |
6 |
— |
|
|
Прямоугольные |
12 |
300 |
150 |
11 |
13 |
15 |
|
|
13 |
200 |
100 |
— |
11 |
13 |
15 |
|
|
14 |
170 |
100 |
_ |
11 |
13 |
15 |
|
|
15 |
150 |
74 |
_ |
11 |
13 |
15 |
|
|
16 |
48 |
22 |
— |
4 |
6 |
— |
|
|
Треугольные |
17 |
98 |
139 |
11 |
13 |
15 |
|
|
18 |
83 |
118 |
_ |
11 |
13 |
15 |
|
|
19 |
78 |
111 |
_ |
11 |
13 |
15 |
|
|
20 |
68 |
97 |
_ |
11 |
13 |
15 |
|
|
21 |
58 |
83 |
_, |
11 |
13 |
15 |
|
|
22 |
48 |
69 |
— |
11 |
13 |
15 |
|
|
Шестигранные |
23 |
200 |
230 |
И |
13 |
15 |
|
|
24 |
170 |
196 |
11 |
13 |
15 |
||
|
25 |
150 |
173 |
_ |
11 |
13 |
15 |
|
|
26 |
100 |
115 |
— |
10 |
— |
‘ |
|
|
Четырехгранные |
27 |
100 |
230 |
11 |
13 |
15 |
|
|
(половинки шести- |
28 |
85 |
196 |
_ |
11 |
13 |
15 |
|
гранных) |
29 |
75 |
173 |
. _ |
11 |
13 |
15 |
|
30 |
50 |
115 |
_ |
10 |
— |
— |
|
|
Пятигранные |
31 |
200 |
115 |
_ |
11 |
13 |
15 |
|
(половинки шести- |
32 |
170 |
98 |
— |
11 |
13 |
15 |
|
гранных) |
33 |
150 |
86,5 |
— |
11 |
13 |
15 |
|
34 |
100 |
57,5 |
— |
10 |
— |
— |
|
|
Восьмигранные |
35 |
200 |
70 |
100 |
п |
13 |
15 |
|
36 |
170 |
60 |
85 |
11 |
13 |
15 |
|
|
37 |
150 |
50 |
80 |
11 |
13 |
15 |
|
* Плитки типа 5 толщиной 11; 13 и 15 мм применяются в качестве добор-
ных.
ГОСТ 6787—60 Стр. 3
Таблица 2
мм
|
Форма плиток |
Т ип плиток |
/ |
h |
l. |
ь |
ъ, |
R |
*« |
R, |
Л. |
S |
|
|

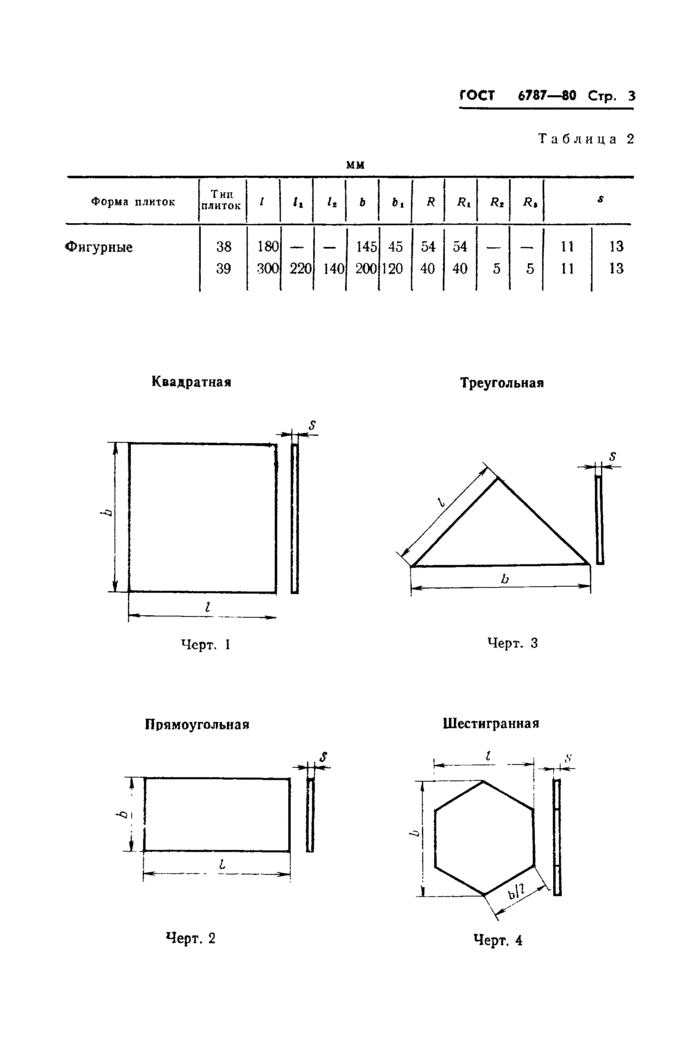

Фигурные |
38 |
180 |
— |
— |
145 |
45 |
54 |
54 |
— |
— |
11 |
13 |
|
39 |
300 |
220 |
140 |
200 |
120 |
40 |
40 |
5 |
5 |
11 |
13 |
|
Квадратная
Треугольная
Черт. 1
Черт. 3
Прямоугольная
Шестигранная
Черт. 2

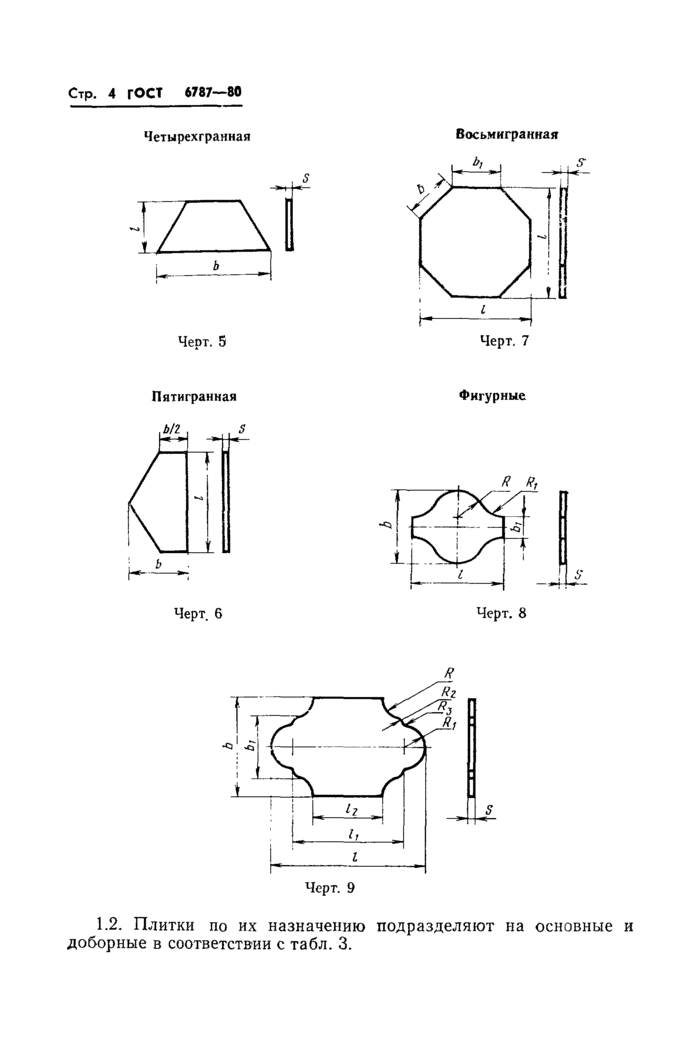

Стр. 4 ГОСТ 6787-80
Четырехгранная
S
Черт. 5
Восьмигранная
R
1.2. Плитки по их назначению подразделяют на основные и доборные в соответствии с табл. 3.
ГОСТ 6787-80 Стр. 5

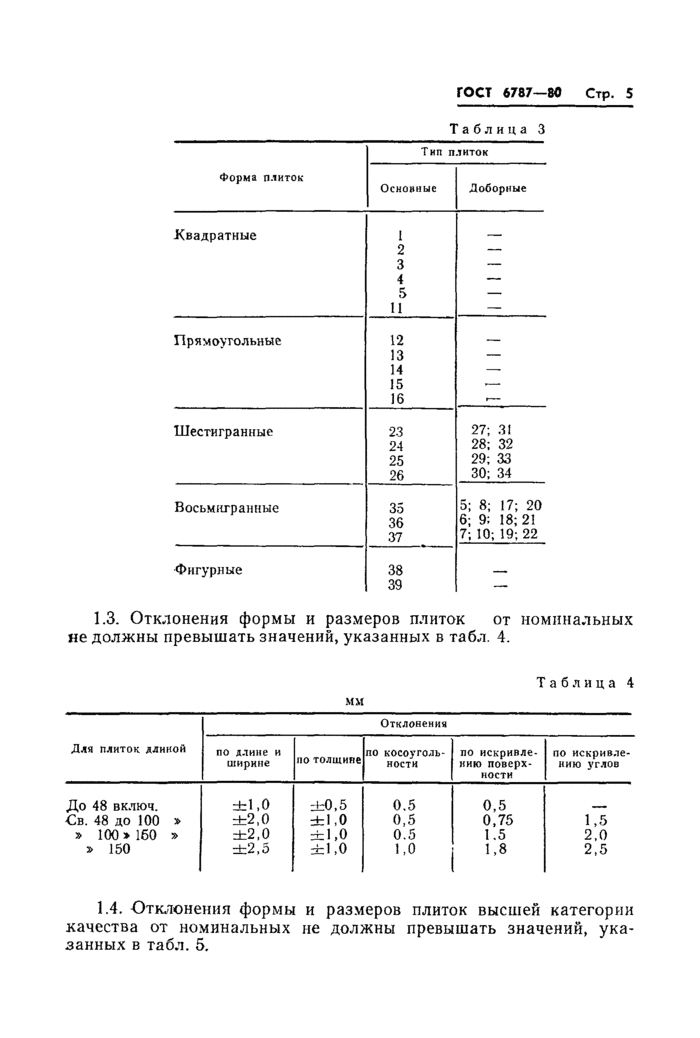

Таблица 3
|
Тип плиток |
||
|
Форма плиток |
||
|
Основные |
Лоборные |
|
|
Квадратные |
1 |
_ |
|
2 |
— |
|
|
3 |
— |
|
|
4 |
— |
|
|
5 |
— |
|
|
11 |
— |
|
|
Прямоугольные |
12 |
_ |
|
13 |
— |
|
|
14 |
— |
|
|
15 |
— |
|
|
16 |
г- |
|
|
Шестигранные |
23 |
27; 3! |
|
24 |
28; 32 |
|
|
25 |
29; 33 |
|
|
26 |
30; 34 |
|
|
Восьмигранные |
35 |
5; 8; 17; 20 |
|
36 |
6; 9: 18; 21 |
|
|
37 |
7; 10; 19; 22 |
|
|
Фигурные |
38 |
|
|
39 |
— |
|
1.3. Отклонения формы и размеров плиток от номинальных не должны превышать значений, указанных в табл. 4.
Таблица 4
мм
|
Для плиток длиной |
Отклонения |
||||
|
по длине и ширине |
по толщнпе |
по косоуголь-ности |
по искривлению поверхности |
по искривлению углов |
|
|
До 48 включ. |
±1,0 |
±0.5 |
0.5 |
0.5 |
|
|
Св. 48 до 100 * |
±2,0 |
±1,0 |
0,5 |
0,75 |
1,5 |
|
» 100» 160 » |
±2,0 |
±1,0 |
0.5 |
1.5 |
2.0 |
|
» 150 |
±2,5 |
±1,0 |
‘•0 |
1.8 |
2.5 |
1.4. Отклонения формы и размеров плиток высшей категории качества от номинальных не должны превышать значений, указанных в табл. 5.
Таблица 5
мм
|
Для плиток длиной |
Отклонения |
||||
|
по длине и ширине |
но толщине |
по косоуголь-ности |
по искривлению поверхности |
по искривлению углов |
|
|
До 48 включ. |
±0,8 |
±0,5 |
0,5 |
0,5 |
|
|
Zb. 48 до 100 > |
±1,5 |
±0.8 |
0,5 |
0,5 |
0,9 |
|
> 100 » 150 » |
±1,5 |
±0,8 |
0,5 |
0,75 |
1,0 |
|
> 150 |
±2,0 |
±0,8 |
1,0 |
1.0 |
1,5 |
1.5. Разница между наибольшим и наименьшим размерами пли’ ток одной партии по длине и ширине не должна превышать 3 мм для плиток размерами до 150 мм и 4 мм — для плиток размерами свыше 150 мм.
Различие в толщине одной плитки (разноголщпнность) не до-пускается более 1,0 мм.

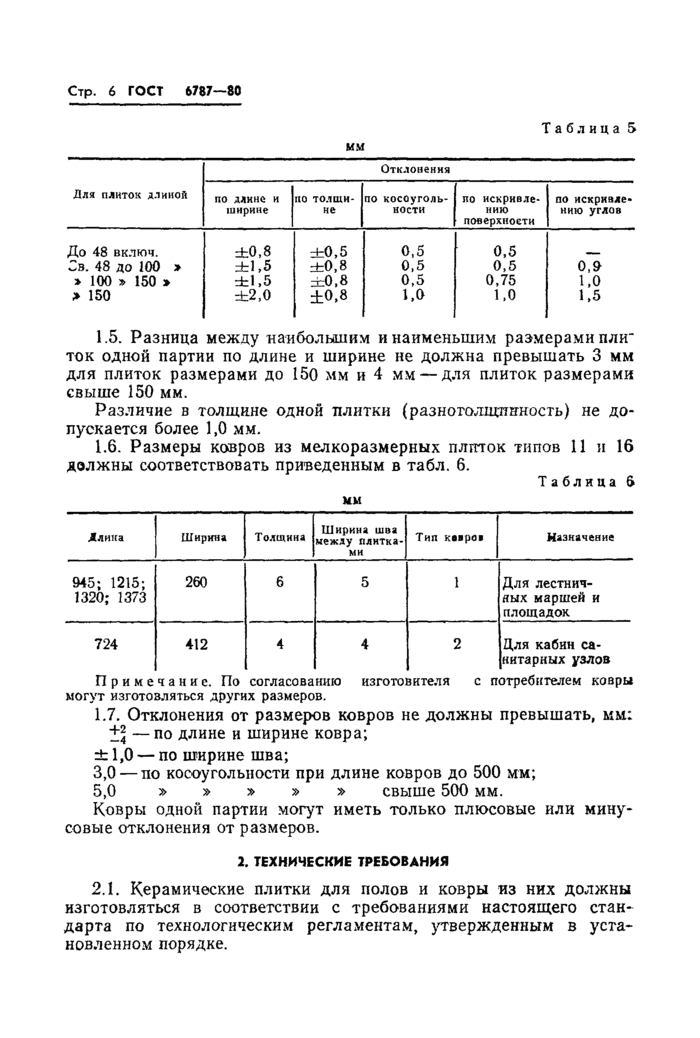

1.6. Размеры ковров из мелкоразмерных плиток типов 11 и 16 должны соответствовать приведенным в табл. 6.
Таблица 6
мм
|
Длина |
Ширина |
Толщина |
Ширина шва между плитками |
Тип кввров |
Назначение |
|
945; 1215; 1320; 1373 |
260 |
6 |
5 |
1 |
Для лестничных маршей и площадок |
|
724 |
412 |
4 |
4 |
2 |
Для кабин санитарных узлов |
Примечание. По согласованию изготовителя с потребителем ковры могут изготовляться других размеров.
1.7. Отклонения от размеров ковров не должны превышать, мм: +5 — по длине и ширине ковра;
± 1,0 — по ширине шва;
3.0 — по косоуголыюсти при длине ковров до 500 мм;
5.0 » » > » > свыше 500 мм.
Ковры одной партии могут иметь только плюсовые или минусовые отклонения от размеров.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Керамические плитки для полов и ковры из них должны изготовляться в соответствии с требованиями настоящего стандарта по технологическим регламентам, утвержденным в установленном порядке.

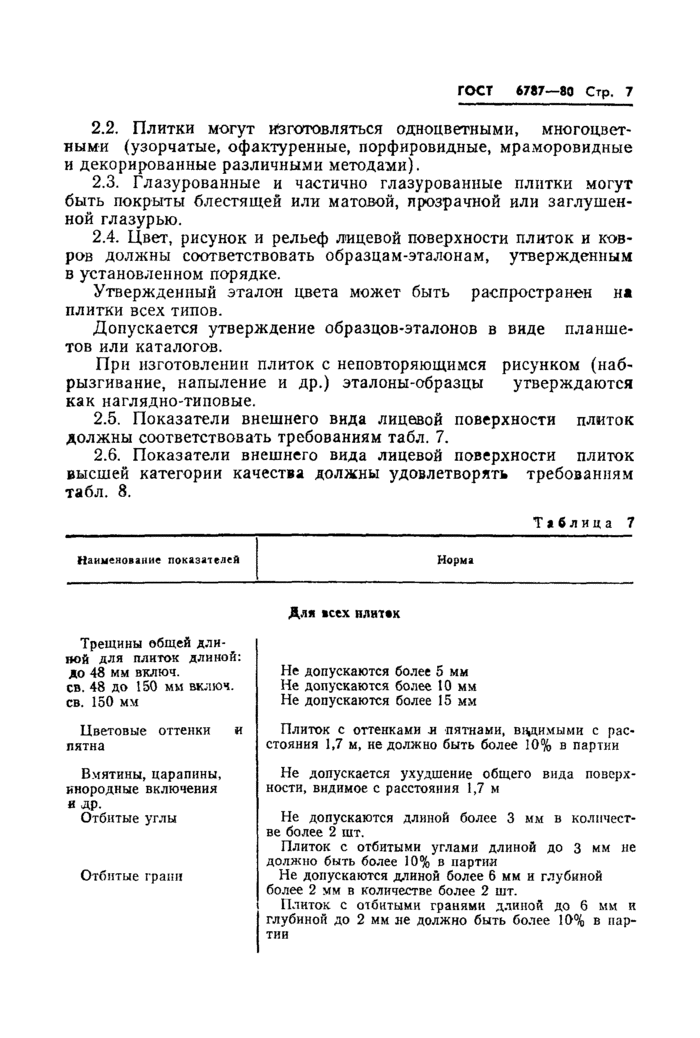

ГОСТ 6787-80 Стр. 7
2.2. Плитки могут изготовляться одноцветными, многоцветными (узорчатые, офактуренные, порфировидные, мраморовидные и декорированные различными методами).
2.3. Глазурованные и частично глазурованные плитки могут быть покрыты блестящей или матовой, прозрачной или заглушенной глазурью.
2.4. Цвет, рисунок и рельеф лицевой поверхности плиток и ковров должны соответствовать образцам-эталонам, утвержденным в установленном порядке.
Утвержденный эталон цвета может быть распространен на плитки всех типов.
Допускается утверждение образцов-эталонов в виде планшетов или каталогов.
При изготовлении плиток с неповторяющимся рисунком (наб-рызгивание, напыление и др.) эталоны-образцы утверждаются как наглядно-типовые.
2.5. Показатели внешнего вида лицевой поверхности плиток должны соответствовать требованиям табл. 7.
2.6. Показатели внешнего вида лицевой поверхности плиток высшей категории качества должны удовлетворять требованиям табл. 8.
Таблица 7
Наименование показателей
Норма
Для всех плитвк
Трещины общей длиной для плиток длиной: до 48 мм включ. св. 48 до 150 мм включ. св. 150 мм
Не допускаются более 5 мм Не допускаются более 10 мм Не допускаются более 15 мм
Цветовые оттенки и пятна
Плиток с оттенками л пятнами, водимыми с расстояния 1,7 м, не должно быть более 10% в партии
Вмятины, царапины, инородные включения и др.
Отбитые углы
Отбитие грани
Не допускается ухудшение общего вида поверхности, видимое с расстояния 1,7 м
Не допускаются длиной более 3 мм в количестве более 2 шт.
Плиток с отбитыми углами длиной до 3 мм не должно быть более 10% в партии
Не допускаются длиной более 6 мм и глубиной более 2 мм в количестве более 2 шт.
Плиток с отбитыми гранями длиной до б мм к глубиной до 2 мм не должно быть более 10% в партии

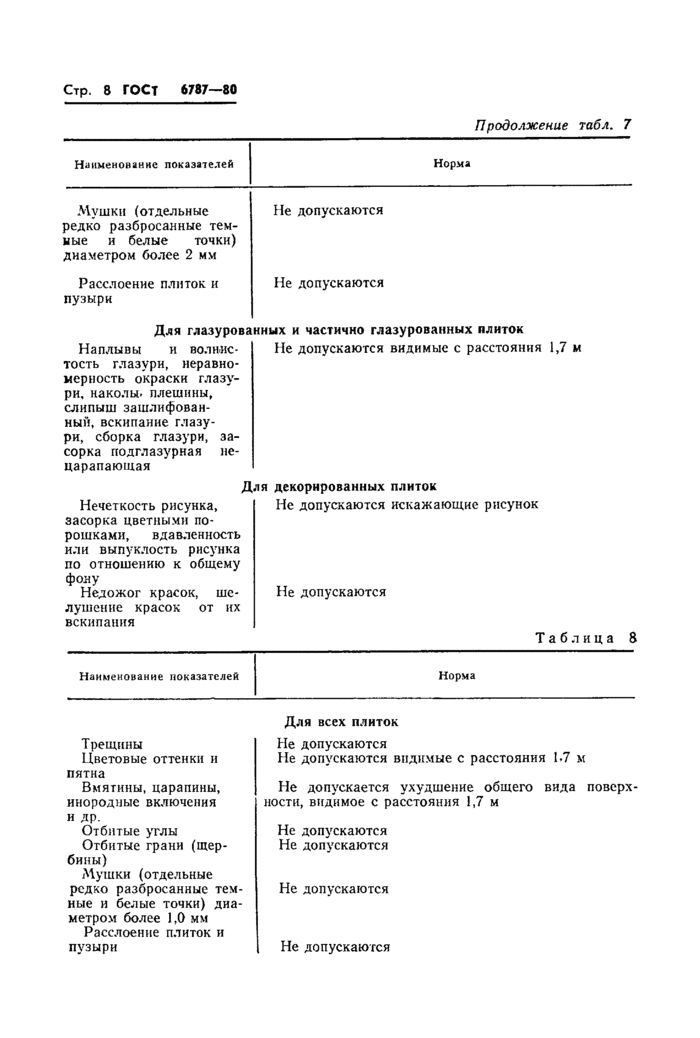

Продолжение табл. 7
|
Наимеионание показателей |
Норма |
|
Мушки (отдельные |
Не допускаются |
|
редко разбросанные темные и белые точки) |
|
|
диаметром более 2 мм |
|
|
Расслоение плиток и пузыри |
Не допускаются |
|
Для глазурованных и частично глазурованных плиток |
|
|
Наплывы и волнис- |
Не допускаются видимые с расстояния 1,7 м |
|
тость глазури, неравно* мерность окраски глазури, иаколы. плешины, слипыш зашлифованный, вскипание глазури, сборка глазури, за-сорка подглазурная нецарапающая |
|
|
Для декорированных плиток |
|
|
Нечеткость рисунка. |
Не допускаются искажающие рисунок |
|
засорка цветными порошками, вдавлснность или выпуклость рисунка по отношению к общему фону |
Не допускаются |
|
Недожог красок, шс- |
|
|
лущение красок от их вскипания |

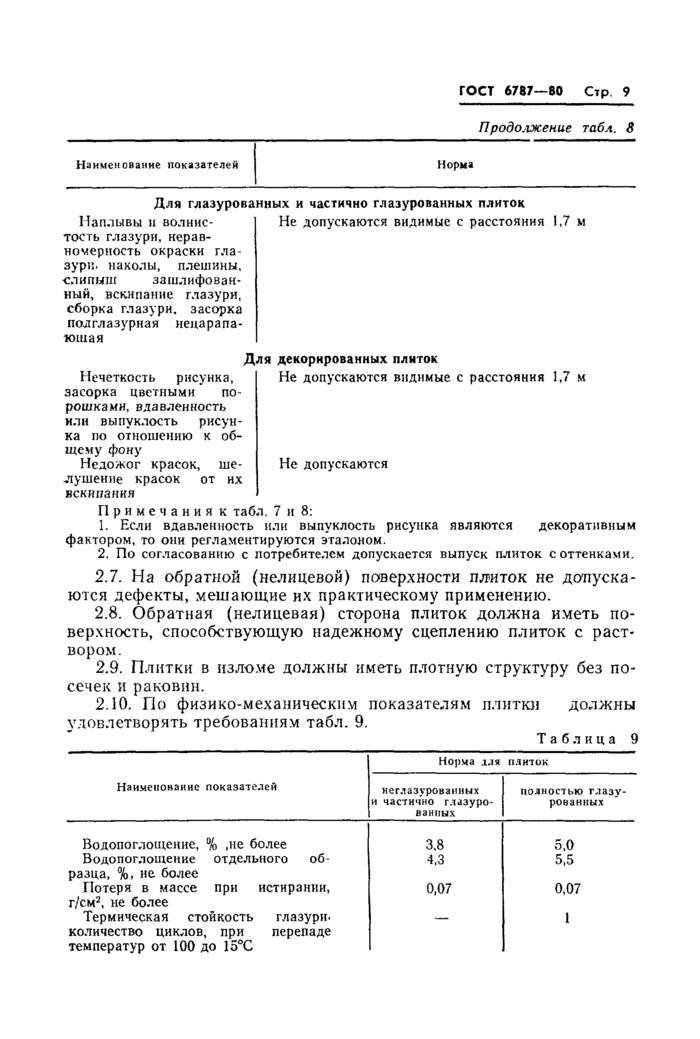

Таблица 8 |
|
Наименование показателей |
Норма |
|
Для всех плиток |
|
|
Трещины |
Не допускаются |
|
Цветовые оттенки и |
Не допускаются видимые с расстояния 1.7 м |
|
пятна |
|
|
Вмятины, царапины. |
Не допускается ухудшение общего вида поверх- |
|
инородные включения и др. |
пости, видимое с расстояния 1,7 м |
|
Отбитые углы Отбитые грани (щер- |
Не допускаются Не допускаются |
|
бины) |
|
|
Мушки (отдельные редко разбросанные темные и белые точки) диаметром более 1,0 мм |
Не допускаются |
|
Расслоение плиток и пузыри |
Не допускаются |
