ГОСТ 6787-2001
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛИТКИ КЕРАМИЧЕСКИЕ ДЛЯ ПОЛОВ
Технические условия
МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ
(МНТКС)
Москва

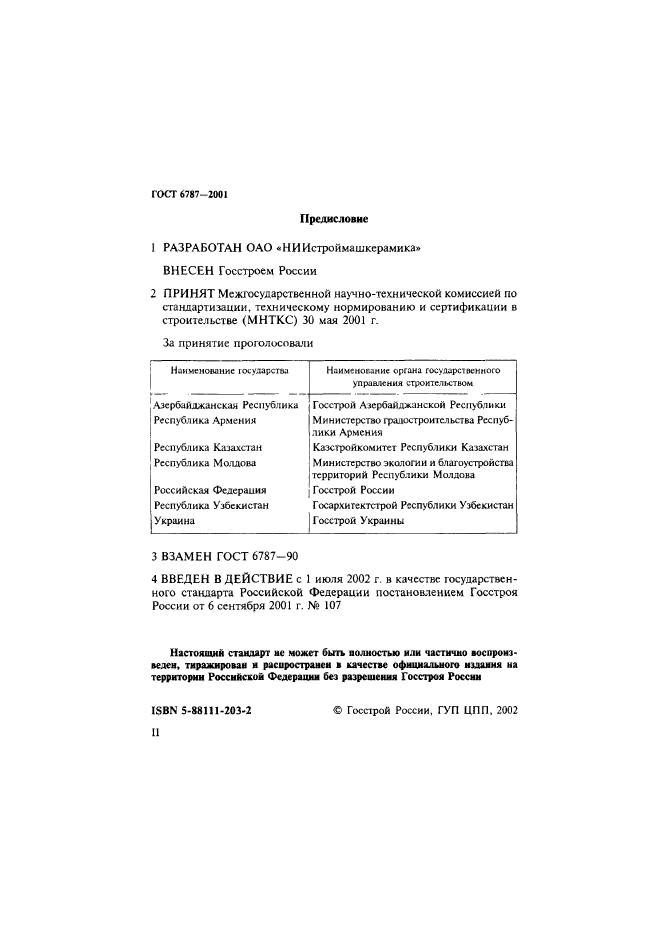

Предисловие
1 РАЗРАБОТАН ОАО «НИИстроймашкерамика»
ВНЕСЕН Госстроем России
2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 30 мая 2001 г.
За принятие проголосовали
|
Наименование государства |
Наименование органа государственного управления строительством |
|
Азербайджанская Республика |
Госстрой Азербайджанской Республики |
|
Республика Армения |
Министерство градостроительства Республики Армения |
|
Республика Казахстан |
Казстройкомитет Республики Казахстан |
|
Республика Молдова |
Министерство экологии и благоустройства территорий Республики Молдова |
|
Российская Федерация |
Госстрой России |
|
Республика Узбекистан |
Госархитектстрой Республики Узбекистан |
|
Украина |
Госстрой Украины |
3 ВЗАМЕН ГОСТ 6787-90
4 ВВЕДЕН В ДЕЙСТВИЕ с 1 июля 2002 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 6 сентября 2001 г. № 107

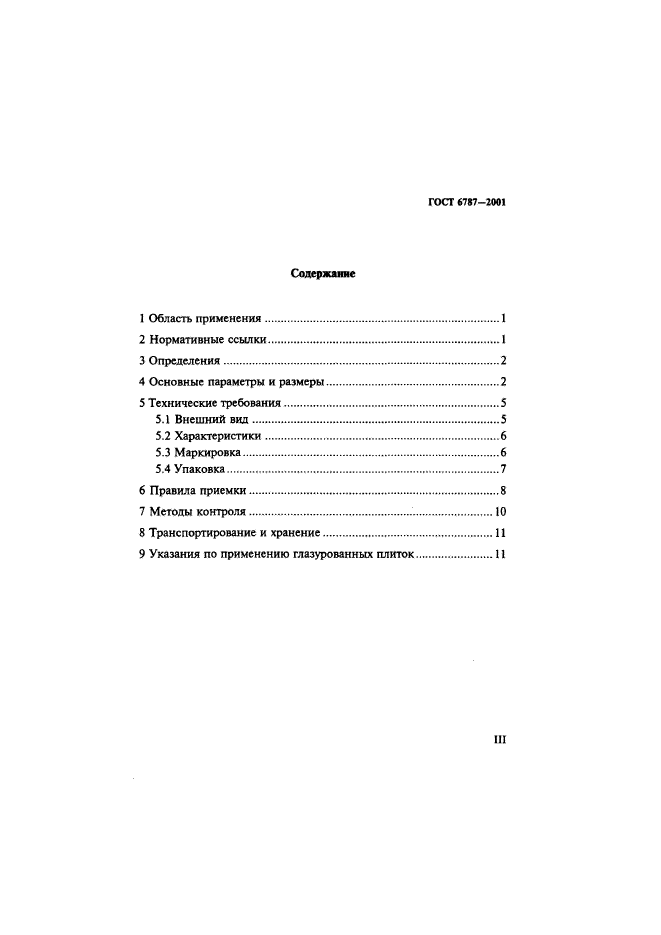

СОДЕРЖАНИЕ
|
1 Область применения 2 2 Нормативные ссылки 2 3 Определения 2 4 Основные параметры и размеры 2 5 Технические требования 4 6 Правила приемки 5 7 Методы контроля 7 8 Транспортирование и хранение 7 9 Указания по применению глазурованных плиток 8 |

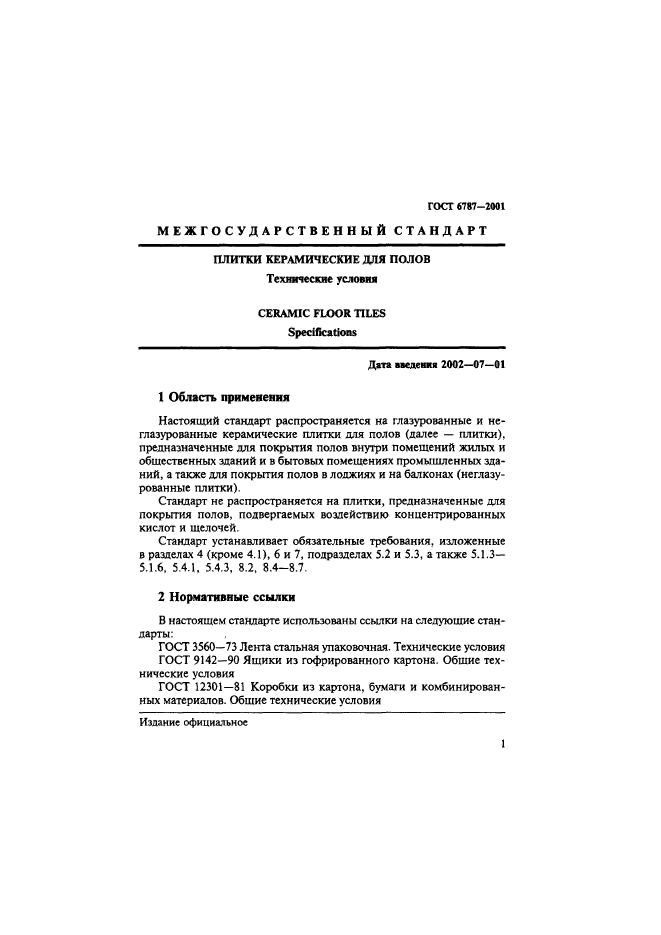

ГОСТ 6787-2001
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛИТКИ КЕРАМИЧЕСКИЕ ДЛЯ ПОЛОВ
Технические условия
CERAMIC FLOOR TILES
Specifications
Дата введения 2002-07-01
1 Область применения
Настоящий стандарт распространяется на глазурованные и неглазурованные керамические плитки для полов (далее — плитки), предназначенные для покрытия полов внутри помещений жилых и общественных зданий и в бытовых помещениях промышленных зданий, а также для покрытия полов в лоджиях и на балконах (неглазурованные плитки).
Стандарт не распространяется на плитки, предназначенные для покрытия полов, подвергаемых воздействию концентрированных кислот и щелочей.
Стандарт устанавливает обязательные требования, изложенные в разделах 4 (кроме 4.1), 6 и 7, подразделах 5.2 и 5.3, а также 5.1.3 — 5.1.6, 5.4.1, 5.4.3, 8.2, 8.4 — 8.7.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 3560-73 Лента стальная упаковочная. Технические условия
ГОСТ 9142-90 Ящики из гофрированного картона. Общие технические условия
ГОСТ 12301-81 Коробки из картона, бумаги и комбинированных материалов. Общие технические условия
ГОСТ 13996-93 Плитки керамические фасадные и ковры из них. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15102-75 Контейнер универсальный металлический закрытый номинальной массой брутто 5,0 т. Технические условия
ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение
ГОСТ 20435-75 Контейнер универсальный металлический закрытый номинальной массой брутто 3,0 т. Технические условия
ГОСТ 22225-76 Контейнер универсальный массой брутто 0,625 и 1,25 т. Технические условия
ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры
ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия
ГОСТ 26663-85 Пакеты транспортные, формирование с применением средств пакетирования. Общие технические требования
ГОСТ 27180-2001 Плитки керамические. Методы испытаний
СТ СЭВ 3979-83 Плитки керамические. Термины и определения
3 Определения
В настоящем стандарте применяют термины с соответствующими определениями, установленные в СТ СЭВ 3979. Термины с определениями дефектов лицевой поверхности — в соответствии с ГОСТ 13996.
4 Основные параметры и размеры
4.1 Плитки подразделяют на основные и бордюрные, по форме — на квадратные, прямоугольные, многогранные и фигурные.
4.2 Размеры плиток приведены в таблице 1. Размеры многогранных и фигурных плиток устанавливает предприятие-изготовитель по согласованию с потребителем.
4.3 Длина бордюрных плиток должна соответствовать длине (ширине) основных плиток. Ширину и толщину бордюрных плиток устанавливает предприятие-изготовитель.

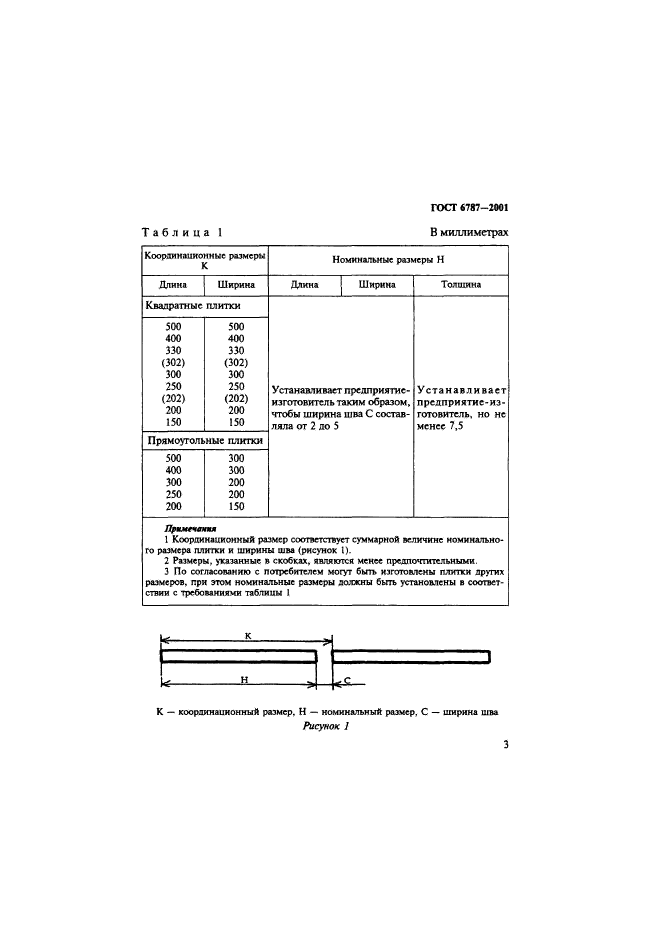

Таблица 1 В миллиметрах
|
Координационные размеры К |
Номинальные размеры Н |
||
|
Длина |
Ширина |
Длина Ширина |
Толщина |
|
Квадратные плитки |
Устанавливает предприятие-изготовитель таким образом, чтобы ширина шва С составляла от 2 до 5 |
Устанавливает предприятие-изготовитель, но не менее 7,5 |
|
|
500 400 330 (302) 300 250 (202) 200 150 |
500 400 330 (302) 300 250 (202) 200 150 |
||
|
Прямоугольные плитки |
|||
|
500 400 300 250 200 |
300 300 200 200 150 |
||
|
Примечания 1 Координационный размер соответствует суммарной величине номинального размера плитки и ширины шва (рисунок 1). 2 Размеры, указанные в скобках, являются менее предпочтительными. 3 По согласованию с потребителем могут быть изготовлены плитки других размеров, при этом номинальные размеры должны быть установлены в соответствии с требованиями таблицы 1. |
|||
К — координационный размер, Н — номинальный размер, С — ширина шва
Рисунок 1

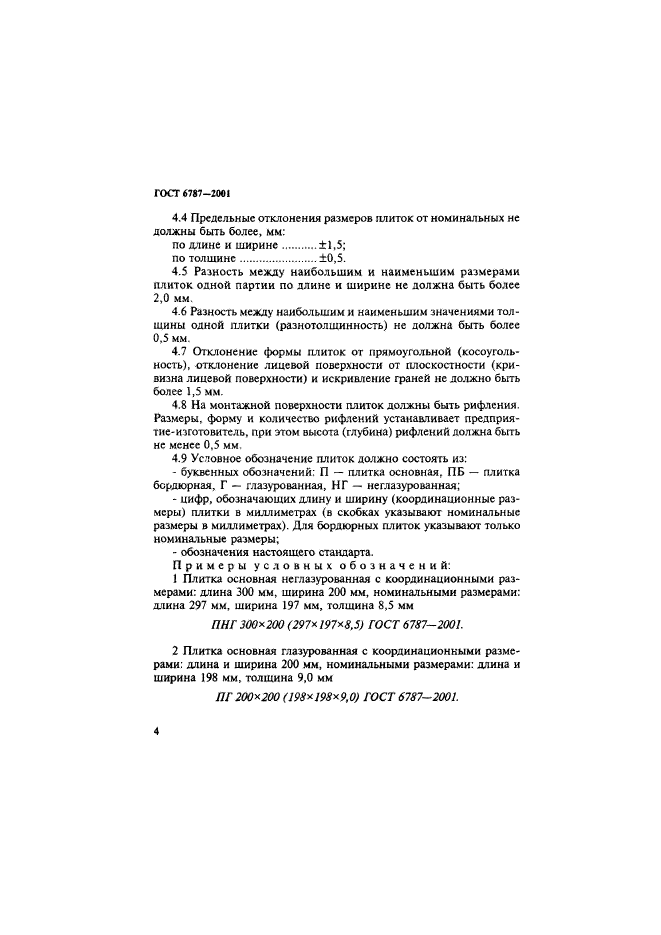

4.4 Предельные отклонения размеров плиток от номинальных не должны быть более, мм:
по длине и ширине ………..±1,5;
по толщине …………………… ±0,5.
4.5 Разность между наибольшим и наименьшим размерами плиток одной партии по длине и ширине не должна быть более 2,0 мм.
4.6 Разность между наибольшим и наименьшим значениями толщины одной плитки (разнотолщинность) не должна быть более 0,5 мм.
4.7 Отклонение формы плиток от прямоугольной (косоугольность), отклонение лицевой поверхности от плоскостности (кривизна лицевой поверхности) и искривление граней не должно быть более 1,5 мм.
4.8 На монтажной поверхности плиток должны быть рифления. Размеры, форму и количество рифлений устанавливает предприятие-изготовитель, при этом высота (глубина) рифлений должна быть не менее 0,5 мм.
4.9 Условное обозначение плиток должно состоять из:
— буквенных обозначений: П — плитка основная, ПБ — плитка бордюрная, Г — глазурованная, НГ — неглазурованная;
— цифр, обозначающих длину и ширину (координационные размеры) плитки в миллиметрах (в скобках указывают номинальные размеры в миллиметрах). Для бордюрных плиток указывают только номинальные размеры;
— обозначения настоящего стандарта.
Примеры условных обозначений:
1 Плитка основная неглазурованная с координационными размерами: длина 300 мм, ширина 200 мм, номинальными размерами:
длина 297 мм, ширина 197 мм, толщина 8,5 мм
ПНГ 300
200 (297 200 (297 197
8,5) ГОСТ 6787 — 2001.
2 Плитка основная глазурованная с координационными размерами: длина и ширина 200 мм, номинальными размерами: длина и ширина 198 мм, толщина 9,0 мм
ПГ 200 200 (198 200 (198 198
9,0) ГОСТ 6787-2001.

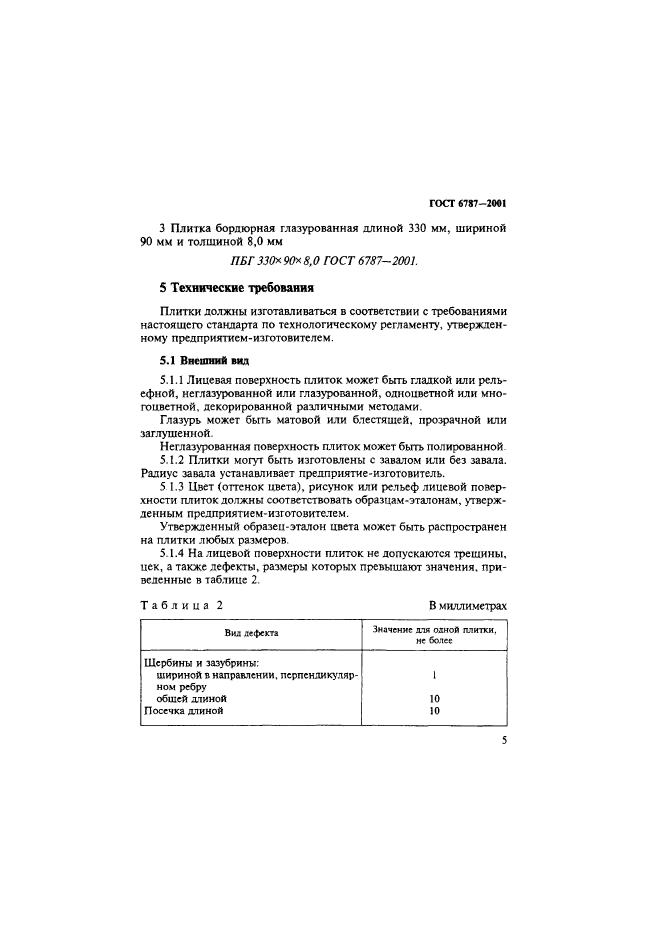

3 Плитка бордюрная глазурованная длиной 330 мм, шириной 90 мм и толщиной 8,0 мм
ПБГ 330
