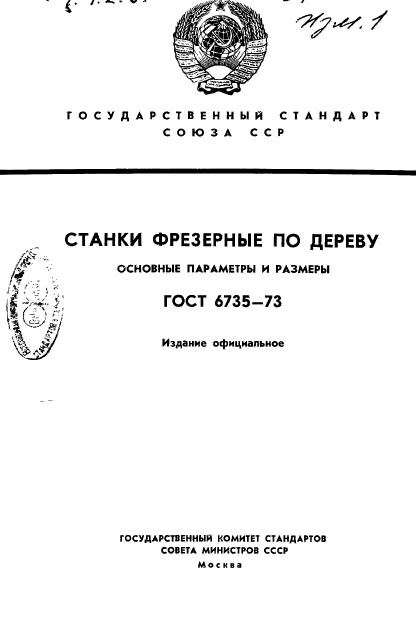

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАНКИ ФРЕЗЕРНЫЕ ПО ДЕРЕВУ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ГОСТ 6735-73

Издание официальное

государственный комитет стандартов СОВЕТА МИНИСТРОВ СССР Mot к ва

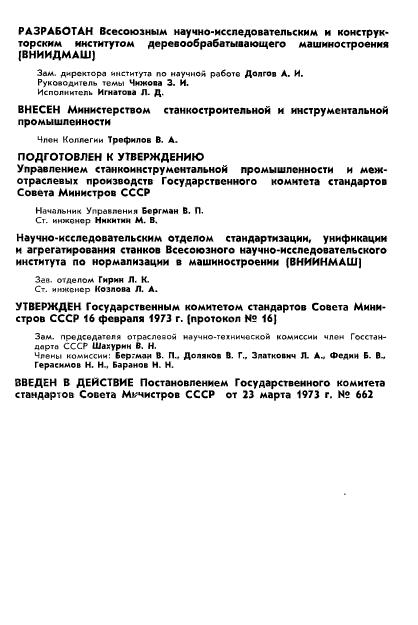

РАЗРАБОТАН Всесоюзным научно-исследовательским и конструкторским институтом деревообрабатывающего машиностроения (ВНИИДМАШ)

Зам. директора институте по научной работе Долгов А. И.

Руководитель темы Чижова 3. И.

Исполнитель Игнатова Л. Д.

ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

Член Коллегии Трефилов В. А.

ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ

Управлением станконнструментальной промышленности и межотраслевых производств Государственного комитета стандартов Совета Министров СССР

Начальник Управлении Бергман В. П.

Ст. инженер Никитин М. В.

Научно-исследовательским отделом стандартизации, унификации и агрегатирования станков Всесоюзного научно-исследовательского института по нормализации в машиностроении (ВНИИНМАШ)

Зав. отделом Гирин Л. К.

Ст. инженер Козлова Л. А.

УТВЕРЖДЕН Государственным комитетом стандартов Совета Министров СССР 16 февраля 1973 г. (протокол № 16)

Зам. председателе отраслевой научно-технической комиссии член Госстандарта СССР Шахурии В. Н.

Члены комиссии: Бсргмои В. П.. Доляков В. Г.. Злптковнч Л. А.. Федин Б. В-Герасимов Н. Н.. Баранов Н. H.

ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Мымистров СССР от 23 марта 1973 г. № 662

УДК 674.05 : 621.944.310*3.741 Группа Г»

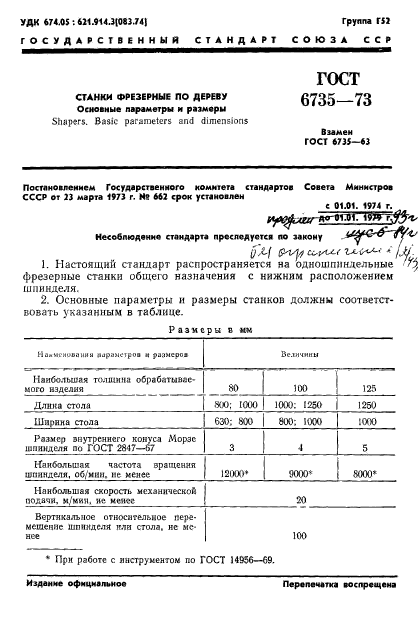

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОСТ

6735—73

СТАНКИ ФРЕЗЕРНЫЕ ПО ДЕРЕВУ Основные параметры и размеры

Shapers. Basic parameters and dimensions

Взамен ГОСТ 6735-63

Постлновгенмем Государственного комитета стандартов Совета Министров СССР от 23 марта 1973 г. М* 662 срок установлен

с 01.01. 1974 г.

ЖУ-01ЛИП9Д

Нееобпюденио стандарта преследуется по закону

|^Г)М Ъс<^' * [м

1. Настоящий стандарт распространяется на одношппндельные ^ фрезерные станки общего назначения с нижним расположением шпинделя.

2. Основные параметры и размеры станков должны соответствовать указанным в таблице.

Издание официальное

Размеры в к«

Наименовании (ырамстроо н раямероа	Величины
Наибольшая толщина обрабатываемого изделия	80	100	125
Длина стола	500; IG00	1000; 1250	1250
Ширина стола	630; «00	800; 1000	1000
Размер энутрсинсго конуса Морзе шпинделя по ГОСТ 28-17—В7	3	4	5
Наибольшая частота вращения шпинделя, об/мин. не менее	12000*	9000*	8000*
Наибольшая скорость механической подачи, м/мин, не мсмсе	20
Вертикальное относительное перемещение шпинделя или стола, не менее	100

* При работе с инструментом по ГОСТ 14956-69.

Перепечатка воспрещена

Стр. 2 ГОСТ *735— 73

3. По заказу потребителя в станках с наибольшей толщиной обрабатываемого изделия 100 и 125 мм должно быть предусмотрено реверсирование шпинделя.

Редактор Н. Б. Жуковская Технический редактор С. Ю. Миронова Корректор А Г. Старостин

Смие » нав. 01,frj. 19TJ г. Подп. • и<м. 34 П». 19Я г. ОЗЬ а. л. Тир. 10000

И»а*тм»Стяо стандартов. Лоск*а. Д-22. Новосреснемкий вер.. J Тип. «Московский печитиик». >U.:»n.i Ло»я «ср., в. 3»к -5в0

Группа Г52

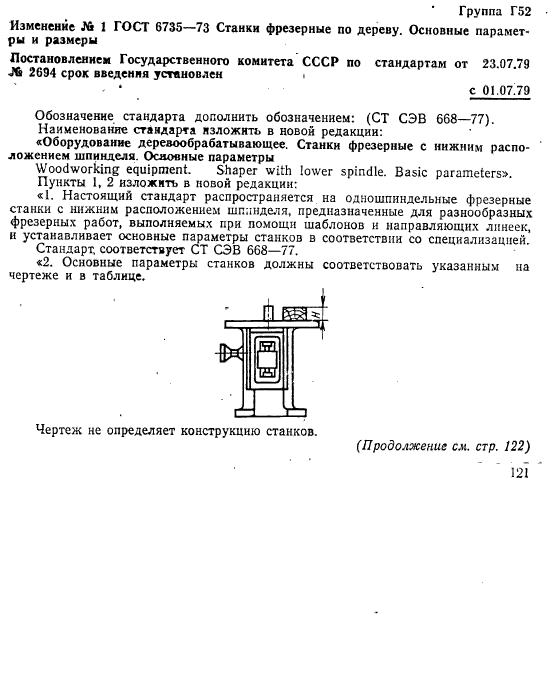

Изменение № 1 ГОСТ 6735-73 Станки фрезерные по дереву. Основные параметры и размеры

Постановлением Государственного комитета СССР по стандартам от 23.07.79 Л 2694 срок введения установлен •

с 01.07.79

Обозначение стандарта дополнить обозначением: (СТ СЭВ 668—77).

Наименование стандарта изложить в новой редакции:

«Оборудование деревообрабатывающее. Станки фрезерные с нижним расположением шпинделя. Основные параметры

Woodworking equipment. Shaper with lower spindle. Basic parameters».

Пункты 1, 2 изложить в новой редакции:

«1. Настоящий стандарт распространяется на одношпиндельные фрезерные станки с нижним расположением шплнделя, предназначенные для разнообразных фрезерных работ, выполняемых при помощи шаблонов и направляющих линеек, и устанавливает основные параметры станков в соответствии со специализацией.

Стандарт, соответствует СТ СЭВ 668—77.

«2. Основные параметры станков должны соответствовать указанным на чертеже и в таблице.

ГП

с=±

(Продолжение см. стр. 122) 121

Чертеж не определяет конструкцию станков.

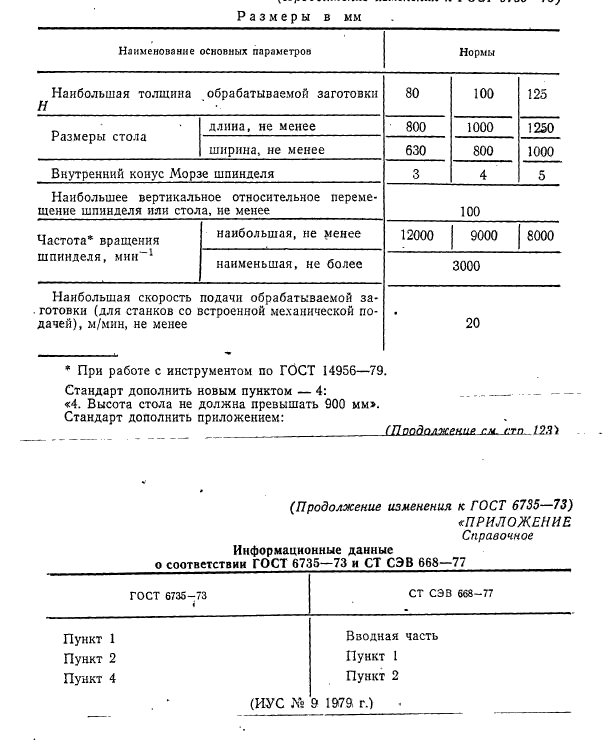

Размеры в мм

Наименование основных параметров		Нормы
Наибольшая толщина Н	обрабатываемой заготовки	80	100	125
Размеры стола	длина, не менее	800	1000	1250
Размеры стола	ширина, не менее	630	800	1000
Внутренний конус Морзе шпинделя		3	4	5
Наибольшее вертикальное относительное перемещение шпинделя или стола, не менее		100
Частота* вращения	наибольшая, не менее	12000	9000	8000
шпинделя, мин^-1	наименьшая, не более	3000
Наибольшая скорость подачи обрабатываемой заготовки (для станков со встроенной механической подачей), м/мин, не менее		•	20
