ГОСТ 6586-77

Краска черная густотертая МА-015. Технические условия

Заменяет

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

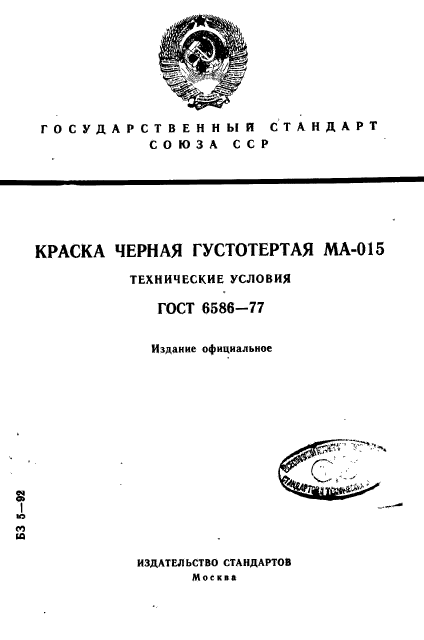

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАСКА ЧЕРНАЯ ГУСТОТЕРТАЯ МА-015

ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 6586-77

Издание официальное

«о го из

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

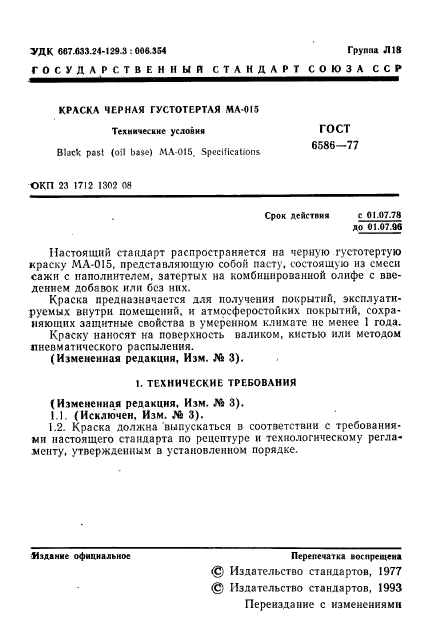

УДК 667.633.24-129.3 : 006.354    Группа Л18

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАСКА ЧЕРНАЯ ГУСТОТЕРТАЯ МА-015 Технические условия

Black past (oil base) MA-015. Specifications

ГОСТ

6586-77

ОКП 23 1712 1302 08

Срок действии с 01.07.78 до 01.07.96

Настоящий стандарт распространяется на черную густотертую краску МА-015, представляющую собой пасту, состоящую из смеси сажи с наполнителем, затертых на комбинированной олифе с введением добавок или без них.

Краска предназначается для получения покрытий, эксплуатируемых внутри помещений, и атмосферостойких покрытий, сохраняющих защитные свойства в умеренном климате не менее 1 года.

Краску наносят на поверхность валиком, кистью или методом пневматического распыления.

(Измененная редакция, Изм. ЛЬ 3).

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

(Измененная редакция, Изм. № 3).

1.1.    (Исключен. Изм. .Si 3).

1.2.    Краска должна выпускаться в соответствии с требованиями настоящего стандарта по рецептуре и технологическому регламенту, утвержденным в установленном порядке.

© Издательство стандартов, 1977 © Издательство стандартов, 1993 Переиздание с изменениями

Издание официальное    Перепечатка    воспрещена

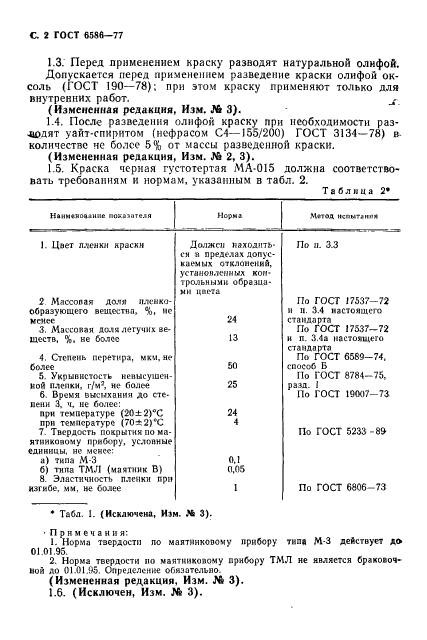

С. 2 ГОСТ 65-Чв—77 1.3. Перед применением краску разводят натуральной олифой. Допускается перед применением разведение краски олифой ок- соль (ГОСТ 190-78); при этом краску применяют только для внутренних работ. ^ (Измененная редакция, Нзм. № 3). 1.4. После разведения олифой краску при необходимости разводят уайт-спиритом (нефрасом С4—155/200) ГОСТ 3131-78) в количество не более 5% от массы разведенной краски. (Измененная редакция, Изм. № 2, 3). 1.5. Краска черная густотертая МА-015 должна соответствовать требованиям и нормам, указанным в табл. 2. Таблица 2- 11 * к н* пня ||’с.14 Норма Чпад твыт»»!* ]. Цвет пленки краски Должен пахолнть-сн н пределах допускаемых отклонений, установленных ком* грольнмин образца-ми цвета По а. 3.3 2 Массовая дол* пленко- По ГОСТ 17537-72 образующего вещества, мс 24 и п. 3.4 настоящего менее стандарта По ГОСТ 17537-72 3. Массопая дол* летучих ве- ществ. %. не более 13 н п. 3.4а настоящею 4. Степень перетира, чхм, не стандарта По ГОСТ 6569-74, более 50 способ Б 5 Умпывнстость невысушен- 25 По ГОСТ 8784-75, ноА пленки, г/м*. не боле* рзза. 1 в. Время еыснхания до степени 3. ч. не ‘».лес: По ГОСТ 190*17-73 при температуре (20±2)°С 24 при температуре (70*2»»С 4 По ГОСТ 5233-89 7. Твердость покрытия по ма- ятниковому прибору, условные единицы, не менее: л) типа М-3 0.1 б) типа ТМЛ (маятник В) П.05 8. Эластичность пленки при изгибе, им, но более 1 По ГОСТ 6806-73 • Табл. I. (Исключена, И>м. Л 3). • Примечания: 1. Норма твердости по маятниковому прибору типа М*3 действует до> 01.01.95. 2. Норм» твердости по маятниковому прибору ТМЛ не является браковочной ло 0).0|.»5. Определение обяэатсльво. (Измененная редакция, Изм. № 3). 1.6. (Исключен, Изм. № 3). ГОСТ 85*6-77 С 3 2. правила приемки 2.1. Правила приемки — по ГОСТ 9980.1-86. (Измененная редакция. Изм. № 2, 3). 2.2. Норму по показателю 8 табл. 2 изготовитель определяет периодически по требованию потребителя. (Введен дополнительно, Изм. N 3). 3. методы испытаний 31. Отбор проб — по ГОСТ 9980.2-86 (Измененная редакция. Изм. М 3). 3.2 Подготовка к испытанию Испытуемую краску тщательно перемешивают. Массовую долю пл.еньообр>аз>юшсго вещества, массовую доли, летучил веществ и степень перетира определяют без разбавления краски. Для определения остальных показателей краску разводят до малярной консистенции натуральной олифой в количестве 30—■ 40% от массы краски, фильтруют через сито с сеткой 05611 (ГОСТ 6613-86) и наносят кистью па подготовленные пластинки. Пластинки .1-И1 нанесения краски подготавливают по ГОСТ 8832-76, разд. 3. Цвет пленки краски и время высыхания определяют на пластинах из стали марок 08 кп и 08 пс по ГОСТ 16523-69 или проката холоднокатаного по ГОСТ 9045-80 размером 70X150 ми н тол-шиной 0.80—0.90 мм или на пластинах из холоднокатаной черной жести по ГОСТ 13345-85 размером 70×150 ми н толщиной 025-028 мм. Эластичность пленки при изгибе определяют на пластинках прямоугольной формы длиной 100—150 мм и шириной 20—50 мм, изготовленных из холоднокатаной черной жести по ГОСТ 13345-85 толщиной 0.25—0,32 мм. Твердость пленки определяют на стекле дли фотографических пластинок размером 9X12—1.2 по ТУ 21-0284461—058—90. Краску наносят одним слоем. Для определения цвета, эластичности пленки при изгибе и твердости пленки краски сушку проводит по одному из режимов, указанных в подпункте 6 таблицы. При разногласиях в оценке качества определение проводят после сушки при (20±2>°С в течение 24 ч. Толщина покрытия после высыхания должна быть 15—20 мкм. (Измененная редакция. Изм. М 2. 3). 3.3. Цвет пленки краски определяют методом визуального сравнения с контрольным образцом цвета при естественном или искусственном дневном рассеянном свете. с 4 гост Сравниваемые образцы должны находиться в одной плоскости на расстоянии 300—500 мм от глаз наблюдателя. При разногласиях етэ определение проводят при :ветс. № 3). оли пленкообразующего вещества >37—72. В качестве растворителя ~,Т 2768—84) с этиловым спиртом .00 естественном дневном рассей (Измененная редакция. И 3.4. Определение массово в краске проводят по ГОСТ применяется смесь ацетона ( (ГОСТ 17299-78) и соотноц 3.4а. При определении ив испытуемой краски массой шкаф и выдерживают при п Первое взнешнпанне прог последующие через каждые «массы. Допускается определение массовой доли летучих веществ под инфракрасной лампой при температуре (Ы0±2) *С. При разногласиях в оценке данного показателя окончательным результатом является определение в сушильном шкафу. (Введен дополнительно, Изм. № 2). (Измененная редакция, Изм. ЛЬ 3). 3.5 (Исключен. Изм. № 3). 3.6 (Исключен. Изм. № 2). и летучих веществ навеску г помещают в сушильный >е ()40±2)вС. еэ 1 ч выдержки в шкафу, а до достижения постоянной упаковка, манкировка. транспортирование и хранение 4.1. Упаковка краски — по ГОСТ 9980.3-86. группа 14. 4.2. Маркировка краски — по ГОСТ 9980.4-86. Па транспортную тару наносится знак опасности по ГОСТ 19433-88 (класс опасности 3, классификационный шифр 3313 черт. 3) и серийный номер ООН 1263. 4.3. Транспортирование и хранение краски — по ГОСТ 9980.5-86. Разд. 4. (Измененная редакция, Изм. № 3). 5. гарантии изготовителя 5.1. Изготовитель гарантирует соответствие краски требованиям настоящего стандарта при соблюдении условий транспортирования и хранения. (Измененная редакция. Изм. № I). 5.2. Гарантийный срок хранения — 12 месяцев со дня изготовления. (Измененная редакция, Изм. № 2). ГОСТ 65*6-77 С 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ легковоспламеняющимся ма* обусловлено свойствами рас* говлсннем, испытанием н при-ься в помещениях, снабжен* С.кКраскя является токсичный тернвлом но ГОСТ 12.1.044-69, ч гворитслен, входящих в сс состав. (Измененная редакция. И »м. 6.2* Вес работы, связанные с и; неиеннем краски, должны проводить них приточно-вытяжноЙ вентиляцией. 6.3. Предельно допустимая концентрация паров растворителя— уайт-спирита (иефрага С4—16!>**200) и воздухе рабочей юны по* ыещеннЯ ‘МО чг/м\ температура вспышки ЗЗ’С. самовоспламенение 270*С. концентрационные пределы воспламенений смеси с воздх’хом 1,4-0.0% (по обэдму), Класс опасиосгн — 4, (Измененная редакция. И)М. М 1. 2. 3). 63л Пары растворителя при большой концентрации в воздухе рабочей юны оказывают раздражающее действие на слизистые оболочки глаз дыхательных н>тей и кожу. (Введен дополнительно. Изм. 1). 6.4. Меры предосторожности при изготовлении л применении краски; местиая и общая вентиляция, обеспечение работников цехов спецодеждой и средстпямн индивидуальной защиты по ГОСТ 12.4.011-89. Для защиты рук применять пасты типа «биологические перчатки», 6.5. Средства тушения пожара песок, кошма, огнетужнте* ли — ручные химические пенные» пенные установки. 6.6. При производстве, испытании и причеиении краски долж- ны соблюдаться требования пожарной безопасности по ГОСТ 12300575. (Введен доподннтезьно. Изм. М I)- 6.7. Прн производстве краски образуются тнердьи\ жндкне и газообразные отзолы, которые могут вызвать загрязнение атмосферного воздуха. С целью охраны атмогфгрногс сами плроп растворителей ГОСТ 17.2.3.02-71 Жидкие отходы, образующие* обор)динария и кочи>нккаций. до ные литоинсгерны я емкости иого сжигания Т.1мч 1’ отходы подлежат захоронению в соответствии с требованиями санитарных правил о порядке накопления, транспортировки, обезвреживания н захоронения токсичных промышленных отходов. воздуха от загрязнений выброси быть организован постоянный *ио допустимых ВЫбрОСОВ (ПДВ) с« после фильтрации, промывки плжны быть собраны и спецналь-сожжены ла установках бездим-

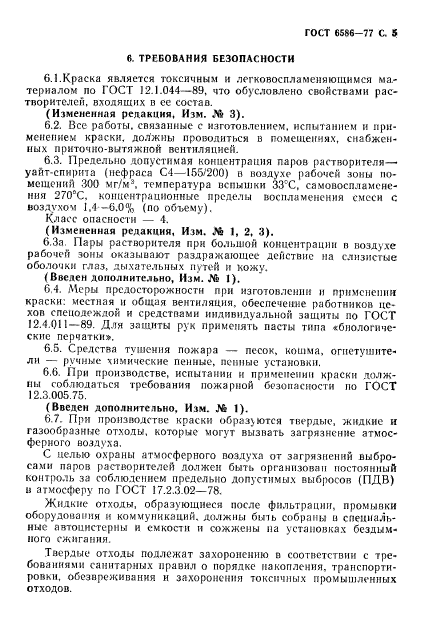

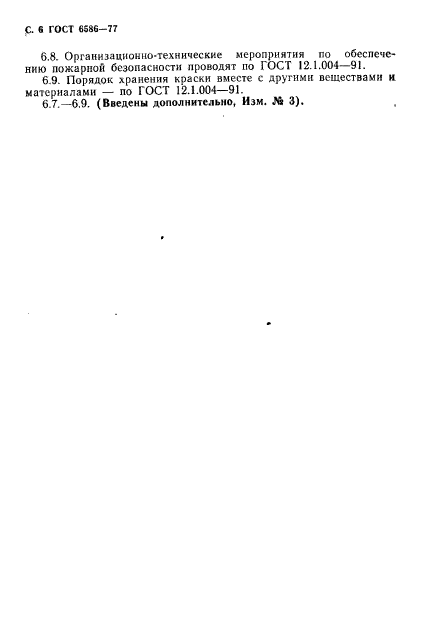

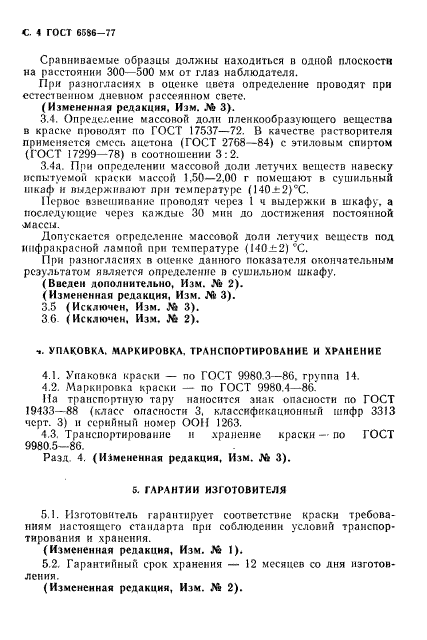

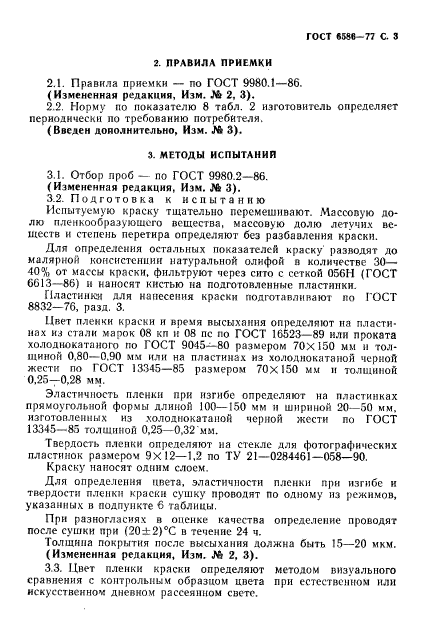

с. в ГОСТ 6S86-77

6.8.    Организационно-технические мероприятия по обеспечению пожарной безопасности проводят по ГОСТ 12.1.004-91.

6.9.    Порядок хранения краски вместе с другими веществами и материалами — по ГОСТ 12.1.004-91.

6.7.—6.9. (Введены дополнительно, Изм. Д* 3).

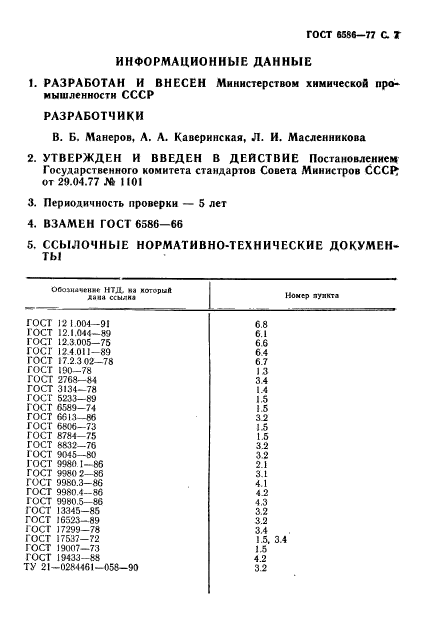

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ГОСТ 6586-77 С. Г

1.    РАЗРАБОТАН И ВНЕСЕН Министерством химической промышленности СССР

РАЗРАБОТЧИКИ

В. Б. Манеров, А. Л. Каверннская, JI. И. Масленникова

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 29.04.77 № 1101

3.    Периодичность проверки — 5 лет

4.    ВЗАМЕН ГОСТ 6586-66

б. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

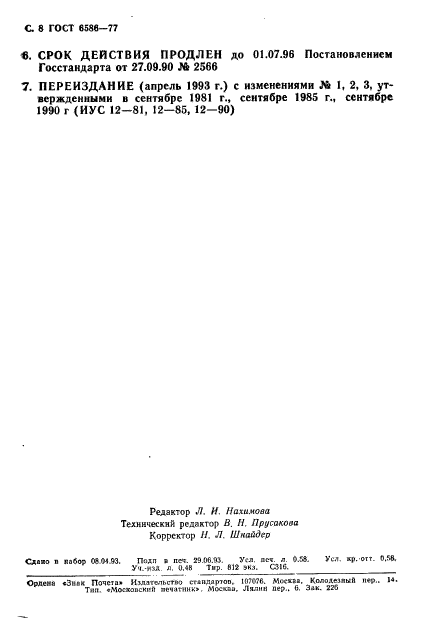

С 8 ГОСТ 6586-77

€. СРОК ДЕЙСТВИЯ ПРОДЛЕН до 01.07.96 Постановлением Госстандарта от 27.09.90 ЛЬ 2566

7. ПЕРЕИЗДАНИЕ (апрель 1993 г.) с изменениями J* I, 2, 3. утвержденными в сентябре 1981 г., сентябре 1985 г., сентябре 1990 г (ИУС 12-81, 12-85, 12-90)

Редактор Л. И. Нахимова Технический редактор В. П. Прусакова Корректор //. Л. Шнайдер

Сдо«э в набор WM 93. Подп а п«. 29.06.W. Уел, вс», л 0.58. Уел. кр. огт. 0.58. Уч.-hsa в. 0.« Тир. 812 »кз. C3I6.

Орлена «Знек Почета» И»дательсг*о сг*пларюо. 10Ж8. Мое**». Кололяаый пп>. >*• Тип. •МоежовсмтП аечагник» Москва. Лялин пер.. 6. Злы. 226
