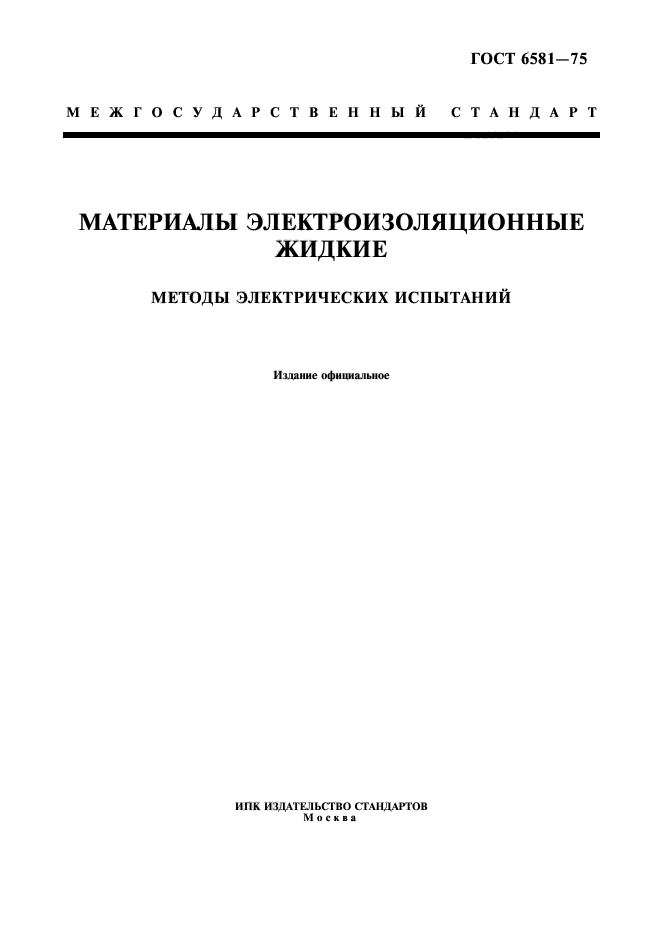

ГОСТ 6581-75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МАТЕРИАЛЫ ЭЛЕКТРОИЗОЛЯЦИОННЫЕ ЖИДКИЕ

МЕТОДЫ ЭЛЕКТРИЧЕСКИХ ИСПЫТАНИЙ

Издание официальное

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

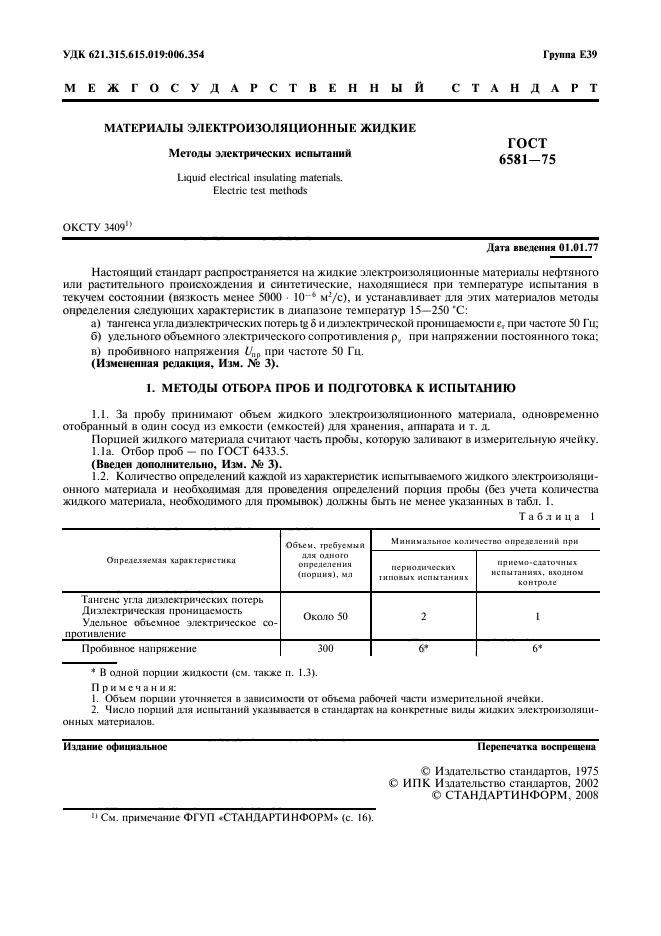

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УДК 621.315.61 S.019:006.354 Группа Е39

МАТЕРИАЛЫ ЭЛЕКТРОИЗОЛЯЦИОННЫЕ ЖИДКИЕ

ГОСТ

Методы электрических испытаний 6581_7

Liquid electrical insulating materials.

Electric test methods

ОКСТУ 3409′ *

Дата введения 01.01.77

Настоящий стандарт распространяется на жидкие электроизоляционные материалы нефтяного или растительного происхождения и синтетические, находящиеся прн температуре испытания в текучем состоянии (вязкость менее 5000 • м’/с), и устанавливает для этих материалов методы

определения следующих характеристик в диапазоне температур 15—250 ‘С:

а) тангенса угла диэлектрических потерь tg о и диэлектрической проницаемости с, при частоте 50 Гн;

б) удельного объемного электрического сопротивления р_у при напряжении постоянного тока;

в) пробивного напряжения U_np при частоте 50 Гц.

(Измененная редакция, Изм. № 3).

1. МЕТОДЫ ОТБОРА ПРОБ И ПОДГОТОВКА К ИСПЫТАНИЮ

1.1. За пробу принимают объем жидкого электроизоляционного материала, одновременно отобранный в один сосуд нз емкости (емкостей) для хранения, аппарата и т. д.

Порцией жидкого материала считают часть пробы, которую заливают в измерительную ячейку.

1.1а. Отбор проб — по ГОСТ 6433.5.

(Введен дополнительно, Изм. № 3).

1.2. Количество определений каждой из характеристик испытываемого жидкого электроизоляционного материала и необходимая дтя проведения определений порция пробы (без учета количества жидкого материала, необходимого для промывок) должны быть не менее указанных в табл. 1.

Таблица I

Определяема!! характеристика	Объем, требуемый лля одною определения (пориия). Mil	Минимальное количество определений ири
Определяема!! характеристика	Объем, требуемый лля одною определения (пориия). Mil	периодических типовых испытаниях	приемо’сдд точных испытаниях, входном контроле
Тангенс угла диэлектрических погсрь Диэлектрическая проницаемость Удельное объемное электрическое сопротивление	Около 50	2	1
Пробивное напряжение	3(Ю	6*	6*

* В одной порции жидкости (см. также п. 1.3).

Г1 р и м с ч а н и я:

1. Обьем пориии уточняется в зависимости от объема рабочей части измерительной ячейки.

2. Число иориий для испытаний указывается в стандартах на конкретные виды жидких электроизоляционных материалов.

¹¹ См. примечание ФГУП «СТАНДАРТИ НФОРМ» (с. 16).

Издание официальное Перепечатка воспрещена

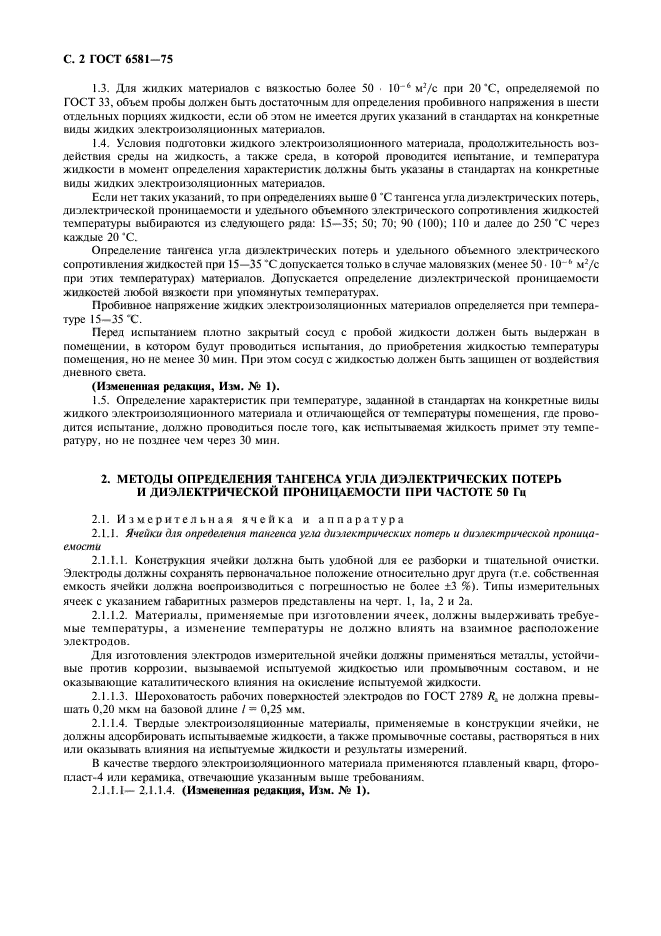

С. 2 ГОСТ 6581-75

1.3. Для жидких материалов с вязкостью более 50 10“⁶ м’/с при 20 *С\ определяемой по

ГОСТ 33. объем пробы должен быть достаточным для определения пробивного напряжения в шести отдельных порциях жидкости, если об этом не имеется других указаний в стандартах на конкретные виды жидких электроизоляционных материалов.

1.4. Условия подготовки жидкого электроизоляционного материала, продолжительность воздействия среды на жидкость, а также среда, в которой проводится испытание, и температура жидкости в момент определения характеристик должны быть указаны в стандартах на конкретные виды жидких электроизоляционных материалов.

Если нет таких указаний, то при определениях выше 0 “С тангенса угла диэлектрических погерь, диэлектрической проницаемости и удельного объемного электрического сопротивления жидкостей температуры выбираются нз следующего ряда: 15—35; 50; 70; 90 (100); 110 и далее до 250 «С через каждые 20 *С.

Определение тангенса угла диэлектрических потерь и удельного объемного электрического сопротивления жидкостей при 15—35 *С допускается только в случае маловязких (менее 50 Ю^-ь м²/с при этих температурах) материалов. Допускается определение диэлектрической проницаемости жидкостей любой вязкости при упомянутых температурах.

Пробивное напряжение жидких электроизоляционных материалов определяется прн температуре 15—35 *С.

Перед испытанием плотно закрытый сосуд с пробои жидкости должен быть выдержан в помещении, в котором будут проводиться испытания, до приобретения жидкостью температуры помещения, но не менее 30 мин. Прн этом сосуд с жидкостью должен быть защищен от воздействия дневного света.

(Измененная релакиня, Изм. № I).

1.5. Определение характеристик при температуре, заданной в стандартах на конкретные виды жидкого электроизоляционного материала и отличающейся от температу ры помещения, где проводится испытание, должно проводиться посте того, как испытываемая жидкость примет эту температуру. по не позднее чем через 30 мин.

2. МЕТОДЫ ОПРЕДЕЛЕНИЯ ТАНГЕНСА УГЛА ДИЭЛЕКТРИЧЕСКИХ ПОТЕРЬ И ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ ПРИ ЧАСТОТЕ 50 Гц

2.1. Измерительная ячейка и аппаратура

2.1.1. Ячейки di я определения тангенса угла диэлектрических потерь и димектрической проницаемости

2.1.1.1. Конструкция ячейки должна быть удобной для ее разборки и тщательной очистки. Электроды должны сохранять первоначальное положение относительно друг друга (т.е. собственная емкость ячейки должна воспроизводиться с погрешностью не более ±3 %). Типы измерительных ячеек с указанием габаритных размеров представлены на черт. 1, 1а, 2 и 2а.

2.1.1.2. Материалы, применяемые прн изготовлении ячеек, должны выдерживать требуемые температуры, а изменение температуры не должно влиять на взаимное расположение электродов.

Для изготовления электродов измерительной ячейки должны применяться металлы, устойчивые против коррозии, вызываемой испытуемой жидкостью или промывочным составом, и не оказывающие каталитического влияния на окисление испытуемой жидкости.

2.1.1.3. Шероховатость рабочих поверхностей электродов по ГОСТ 2789 Я. не должна превышать 0.20 мкм на базовой длине / = 0,25 мм.

2.1.1.4. Твердые электроизоляционные материалы, применяемые в конструкции ячейки, не должны адсорбировать испытываемые жидкости, а также промывочные составы, растворяться в них илн оказывать атияния на испытуемые жидкости и результаты измерений.

В качестве твердого электроизоляционного материала применяются плавленый кварц, фторопласт-4 или керамика, отвечающие указанным выше требованиям.

2.1.1.l— 2.1.1.4. (Измененная редакция, Изм. № I).

ГОСТ 6581-75 С. 3

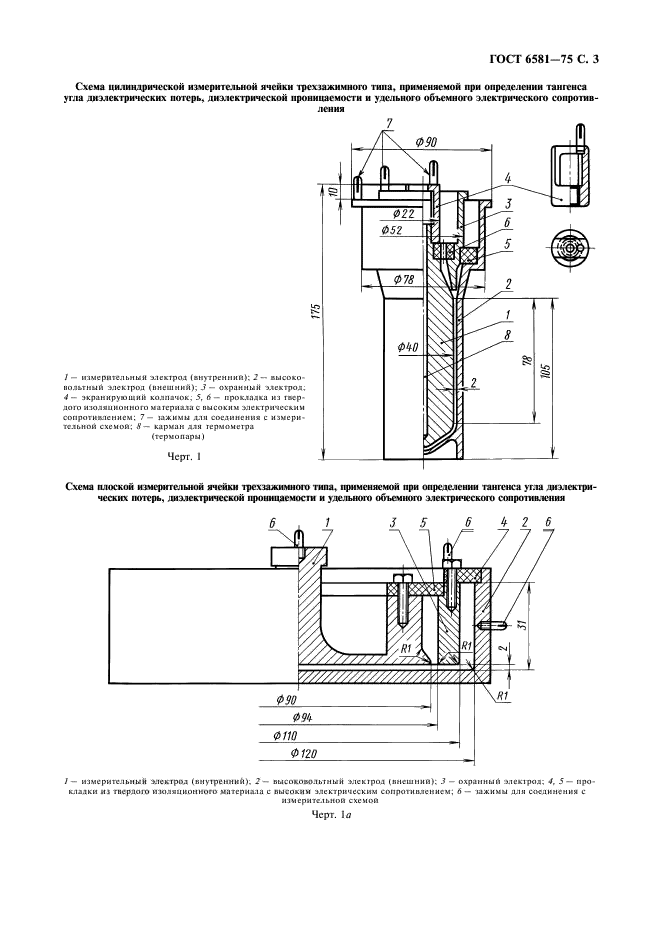

Схема цилиндрической измерительной ячейки трсх!ажимного тина, применяемой при определении тангенса угла диэлектрических потерь, диэлектрической проницаемости и удельного объемного электрического сопротивления

I — измерительным электрод (внутренний); 2 — высоко* иольтный эле к 1 род (внешний); 3 — охранный электрод; 4— экраиируиший колпачок; 5. 6 — прокладки из твердого н:1оля11иониого материала с высоким электрическим сопротивлением; 7— нжнми дли соединения с измерительной схемой; .¥— кармин для термометра (термопары)

Чсрг. I

Схема плоской измерительной ячейки трех зажимного типа, применяемой при определении тангенса угла диэлектрических потерь, диэлектрической проницаемости и удельного объемного электрического сопротивления

/ — измерительный -электрод (внутренний); 2— высоковольтный электрод (внешний); 3 — охранный электрод; 4, 5 — прокладки hi твердою изоляционного материала с высоким электрическим сопротивлением; 6 — зажимы для соединения с

измерительной схемой

Чсрг. 1 а

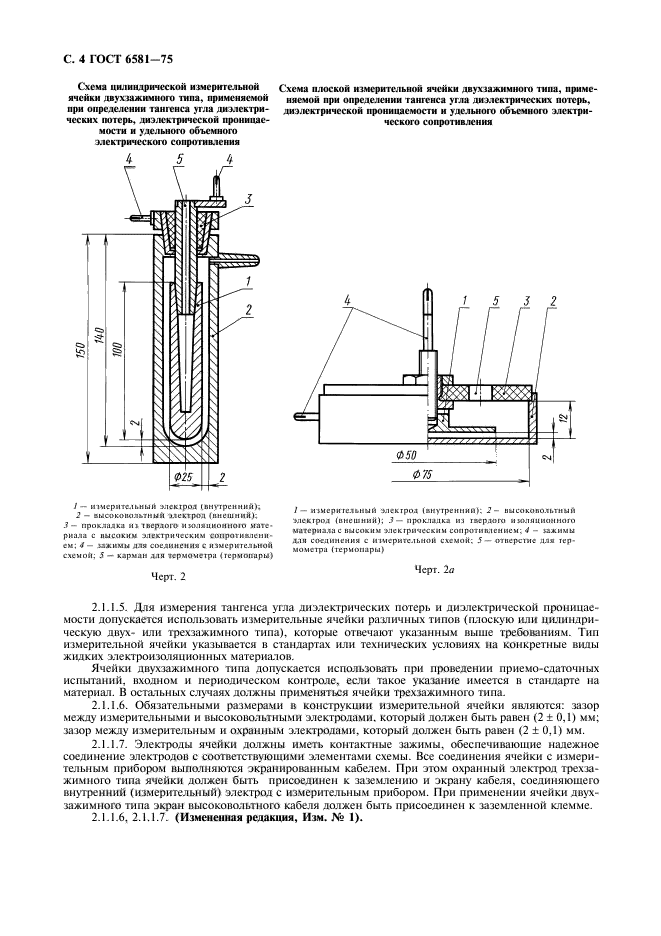

С. 4 ГОСТ 6581-75

Схема цилиндрической и верительной Схема п;юской ншсритсльной ячейки двух]ажнмного -шпа, приме-ячейки двух шжнмного типа, применяемой няемой при определении тангенса угла диэлектрических потерь,

при определении тангенса угла диэлектри- диэлектрической проницаемости н удельного объемного электрических потерь, диэлектрической проиицае- чсского сопротивления

мости и удельного объемного электрического сопротивления

/ — измерительный электрод (внутренний);

2 — высоковольтный электрод (внешний);

— прокладка и» твердого и юляииоиното мате* риала с высоким электрическим сопротивлением; 4 — зажимы для соединения с измерительной схемой; 5 — карман дли термометра {термопары)

/— измерительный -электрод (внутренний); 2- высоковольтный электрод (внешний); 3 — прокладка из твердого июляциониого материала с высоким электрическим сопротивлением; 4 — зажимы для соединения с измерительной схемой; 5 — отверстие для термометра (термопары)

Чсрг. 2а

Черт. 2

2.1.1.5. Для измерения тангенса угла диэлектрических потерь и диэлектрической проницаемости допускается использовать измерительные ячейки различных типов (плоскую или цилиндрическую двух- или трехзажимного типа), которые отвечают указанным выше требованиям. Тип измерительной ячейки указывается в стандартах или технических условиях на конкретные виды жидких электроизоляционных материалов.

Ячейки двухзажимного типа допускается использовать при проведении приемо-сдаточных испытаний, входном и периодическом контроле, если такое указание имеется в стандарте на материал. В остальных случаях должны применяться ячейки трехзажимного типа.

2.1.1.6. Обязательными размерами в конструкции измерительной ячейки являются: зазор между измерительными и высоковольтными электродами, который должен быть равен (2 ± 0,1) мм; зазор между измерительным и охранным электродами, который должен быть равен (2 ±0,1) мм.

2.1.1.7. Электроды ячейки должны иметь контактные зажимы, обеспечивающие надежное соединение электродов с соответствующими элементами схемы. Все соединения ячейки с измерительным прибором выполняются экранированным кабелем. При этом охранный электрод трехзажимного типа ячейки должен быть присоединен к заземлению и экрану кабеля, соединяющего внутренний (измерительный) электрод с измерительным прибором. При применении ячейки двух-зажимпого типа экран высоковольтного кабеля должен быть присоединен к заземленной клемме.

2.1.1.6, 2.1.1.7. (Измененная редакция, Изм. № 1).

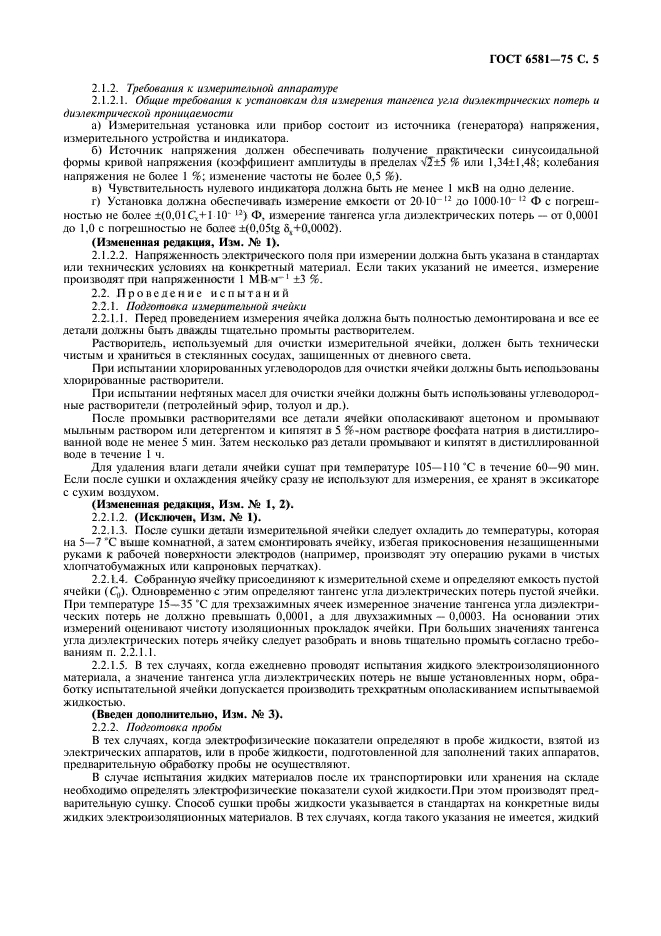

ГОСТ 6581-75 С. 5

2.1.2. Требования к игмерителыиш аппаратуре

2.1.2.1. Общие требования к установкам для измерения тангенса угла диэлектрических потерь и диэлектрической проницаемости

а) Измерительная установка или прибор состоит из источника (генератора) напряжения, измерительного устройства и индикатора.

б) Источник напряжения должен обеспечивать получение практически синусоидальной формы кривой напряжения (коэффициент амплитуды в пределах V?±5 % или 1,34±1,48; колебания напряжения не более 1 %: изменение частоты не более 0,5 %).

в) Чувствительность нулевого индикатора должна быть не менее I мкВ на одно деление.

г) Установка должна обеспечивать измерение емкости от 20 10“¹² до 1000 10~ ¹² Ф с погрешностью не более ±(0,01С_х+1 10 ^|2) Ф. измерение тангенса угла диэлектрических потерь — от 0.0001 до 1,0 с погрешностью не более ±(0.05tg 6,+0,0002).

(Измененная редакция, Изм. № 1).

2.1.2.2. Напряженность электрического поля при измерении должна быть указана в стандартах или технических условиях на конкретный материал. Если таких указаний не имеется, измерение производят при напряженности I МВ м^-1 ±3 %.

2.2. Проведение испытаний

2.2.1. Подготовка измерительной ячейки

2.2.1.1. Перед проведением измерения ячейка должна быть полностью демонтирована и все ее детали должны быть дважды тщательно промыты растворителем.

Растворитель, используемый для очистки измерительной ячейки, должен быть технически чистым и храниться в стеклянных сосудах, защищенных от дневного света.

При испытании хлорированных углеводородов для очистки ячейки должны быть использованы хлорированные растворители.

При испытании нефтяных масел для очистки ячейки должны быть использованы углеводородные растворители (петролейный эфир, толуол и др.).

После промывки растворителями все детали ячейки ополаскивают ацетоном и промывают мыльным раствором или детергентом и кипятят в 5 %-ном растворе фосфата натрия в дистиллированной воде не менее 5 мин. Затем несколько раз детали промывают и кипятят в дистиллированной воде в течение 1 ч.

Для удаления влаги детали ячейки сушат при температуре 105—110 *С в течение 60—90 мин. Если после сушки и охлаждения ячейку сразу не используют для измерения, ее хранят в эксикаторе с сухим воздухом.

(Измененная редакция, Изм. № 1, 2).

2.2.1.2. (Исключен, Изм. № I).

2.2.1.3. После сушки детали измерительной ячейки следует охладить до температу ры, которая на 5—7 ‘С выше комнатной, а затем смонтировать ячейку, избегая прикосновения незащищенными руками к рабочей поверхности электродов (например, производят эту операцию руками в чистых хлопчатобумажных или капроновых перчатках).

2.2.1.4. Собранную ячейку присоединяют к измерительной схеме и определяют емкость пустой ячейки (С„). Одновременное этим определяют тангенс угла диэлектрических потерь пустой ячейки. При температуре 15—35 ’С для трехзажимных ячеек измеренное значение тангенса угла диэлектрических потерь не должно превышать 0,0001, а для двухзажимных — 0,0003. На основании этих измерений оценивают чистоту изоляционных прокладок ячейки. При больших значениях тангенса угла диэлектрических потерь ячейку следует разобрать и вновь тщательно промыть согласно требованиям п. 2.2.1.1.

2.2.1.5. В тех случаях, когда ежедневно проводят испытания жидкого электроизоляционного материала, а значение тангенса угла диэлектрических потерь не выше установленных норм, обработку испытательной ячейки допускается производить трехкратным ополаскиванием испытываемой жидкостью.

(Введен дополнительно, Изм. № 3).

2.2.2. Подготовка пробы

В тех случаях, когда электрофизические показатели определяют в пробе жидкости, взятой из электрических аппаратов, или в пробе жидкости, подготовленной для заполнений таких аппаратов, предварительную обработку пробы не осуществляют.

В случае испытания жидких материалов после их транспортировки или хранения па складе необходимо определять электрофизические показатели сухой жидкости.При этом производят предварительную сушку. Способ сушки пробы жидкости указывается в стандартах на конкретные виды жидких электроизоляционных материалов. В тех случаях, когда такого указания не имеется, жидкий

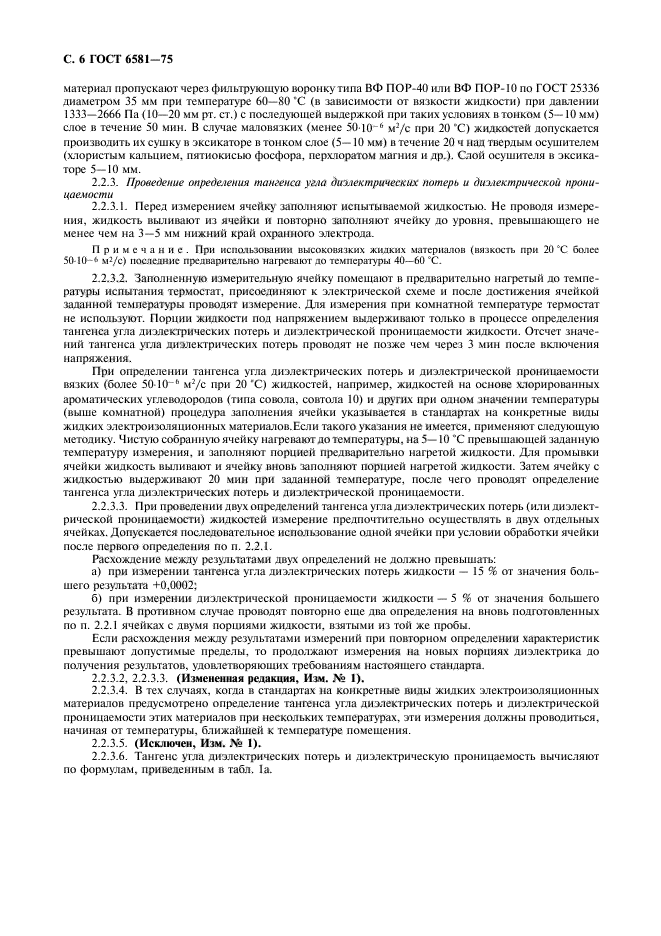

С. 6 ГОСТ 6581-75

материал пропускают через фильтрующую воронку типа ВФ ПОР-40 или ВФ ПОР-10 по ГОСТ 25336 диаметром 35 мм при температуре 60—80 ‘С (в зависимости от вязкости жидкости) при давлении 1333—2666 11а (10—20 мм рт. ст.) с последующей выдержкой прн таких условиях в тонком (5—10 мм) слое в течение 50 мин. В случае маловязких (менее 50-ю~⁶ м³/с прн 20 *С) жидкостей допускается производить их сушку в эксикаторе в тонком слое (5—10 мм) в течение 20 ч над твердым осушителем (хлористым кальцием, пятиокнсью фосфора, перхлоратом магния и др.). Спой осушителя в эксикаторе 5—10 мм.

2.2.3. Проведение оп уделения тангенса угла диэлектрических потерь и димектрической проницаемости

2.2.3.1. Перед измерением ячейку’ заполняют испытываемой жидкостью. Не проводя измерения, жидкость выливают из ячейки и повторно заполняют ячейку до уровня, превышающего не менее чем на 3—5 мм нижний край охранного электрода.

П р и м с ч а н и с . При использовании высоковязких жидких материалов (вязкость при 20 *С болсс 50-10-* vfl/c) последние предварительно нагревают до температуры 40—60 “С.

2.2.3.2. Заполненную измерительную ячейку помещают в предварительно нагретый до температуры испытания термостат, присоединяют к электрической схеме и после достижения ячейкой заданной температуры проводят измерение. Для измерения прн комнатной температуре термостат не используют. Порции жидкости под напряжением выдерживают только в процессе определения тангенса угла диэлектрических потерь и диэлектрической проницаемости жидкости. Отсчет значений тангенса утла диэлектрических потерь проводят не позже чем через 3 мин после включения напряжения.

Прн определении тангенса угла диэлектрических потерь и диэлектрической проницаемости вязких (более 50-10~^ь м²/с при 20’С) жидкостей, например, жидкостей на основе хлорированных ароматических углеводородов (типа со вол а. совтола 10) и других при одном значении температуры (выше комнатной) процедура заполнения ячейки указывается в стандартах на конкретные виды жидких электроизоляционных материалов.Если такого указания не имеется, применяют следующую методику. Чистую собранную ячейку нагревают до температуры, на 5—10 «С превышающей заданную температуру измерения, и заполняют порцией предварительно нагретой жидкости. Для промывки ячейки жидкость выливают и ячейку вновь заполняют порцией нагретой жидкости. Затем ячейку с жидкостью выдерживают 20 мин при заданной температуре, после чего проводят определение тангенса утла диэлектрических потерь и диэлектрической проницаемости.

2.2.3.3. При проведении двух определений тангенса угла диэлектрических потерь (илн диэлектрической проницаемости) жидкостей измерение предпочтительно осуществлять в двух отдельных ячейках. Допускается последовательное использование одной ячейки при условии обработки ячейки после первого определения по п. 2.2.1.

Расхождение между результатами двух определений не должно превышать:

а) при измерении тангенса угла диэлектрических потерь жидкости — 15 % от значения большего результата +0,0002;

б) при измерении диэлектрической проницаемости жидкости — 5 % от значения большего результата. В противном случае проводят повторно еше два определения на вновь подготовленных по п. 2.2.1 ячейках с двумя порциями жидкости, взятыми из той же пробы.

Если расхождения между результатами измерений при повторном определении характеристик превышают допустимые пределы, то продолжают измерения на новых порциях диэлектрика до получения результатов, удовлетворяющих требованиям настоящего стандарта.

2.2.3.2, 2.2.3.3. (Измененная редакция, Изм. № 1).

2.2.3.4. В тех случаях, когда в стандартах на конкретные виды жидких электроизоляционных материалов предусмотрено определение тангенса угла диэлектрических потерь и диэлектрической проницаемости этих материалов при нескольких температурах, эти измерения должны проводиться, начиная от температуры, ближайшей к температуре помещения.

2.2.3.5. (Исключен, Изм. .\ё 1).

2.2.3.6. Тангенс утла диэлектрических потерь и диэлектрическую проницаемость вычисляют по формулам, приведенным в табл. 1а.

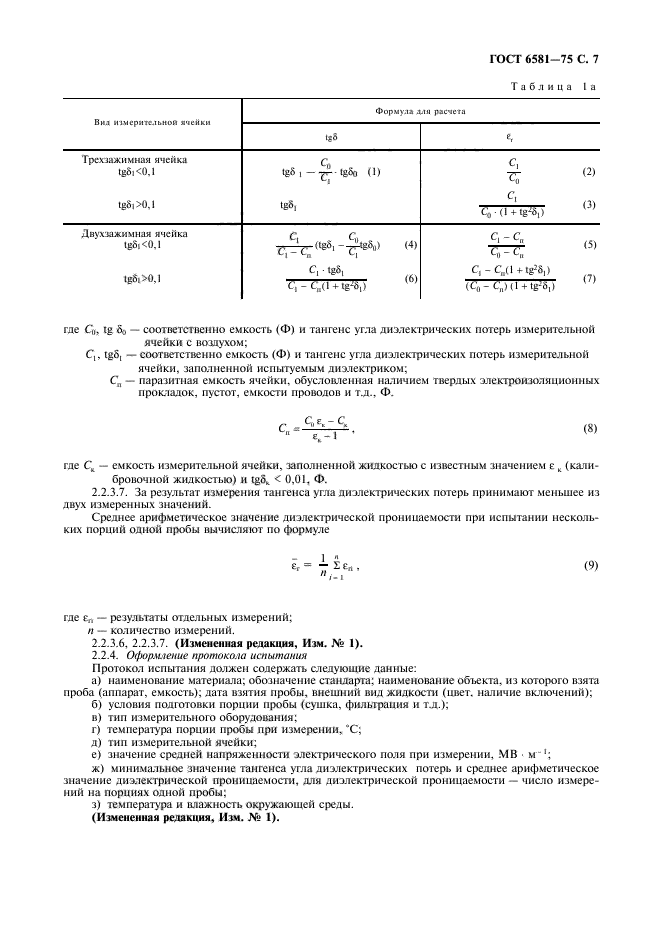

ГОСТ 6581-75 С. 7

Таблица 1а

Вил измерительной ячейки	Формула для расчета
Вил измерительной ячейки	tjS	^е,
Трехзажимная ячейка tgSi<0.1 igSi >0.1	С* tgS I — уг- • tgSo (1) 1 tg8,	Ci Ч> ^Cl —! + tg^i>
Двухзажимная ячейка tg8i<0,l tgSi>0,l	_r-£i_r-(tgS_l -SUzK) <4) с, - с;<1 + tg^,>	^0 ‘■’ii C.-C.d+tg’S,) (C’_u— C„)(l + tg-’S,>

где С», tg — соответственно емкость (Ф) и тангенс угла диэлектрических потерь измерительной ячейки с воздухом;

С,, ig5, — соответственно емкость (Ф) и тангенс угла диэлектрических потерь измерительной ячейки, заполненной испытуемым диэлектриком;

С’_п — паразитная емкость ячейки, обусловленная наличием твердых электроизоляционных прокладок, пустот, емкости проводов и тл., Ф.

<⁸>

где С_к — емкость измерительной ячейки, заполненной жидкостью с известным значением е _к (калибровочной жидкостью) и tg5_k <0,01, Ф.

2.2.3.7. За результат измерения тангенса угла диэлектрических потерь принимают меньшее из двух измеренных значений.

Среднее арифметическое значение диэлектрической проницаемости при испытании нескольких порций одной пробы вычисляют по формуле

1= 7 Ее*, (9)

» j -1

где £_п — результаты отдельных измерений;

п — количество измерений.

2.2.3.6. 2.2.3.7. (Измененная релакция, Изм. № 1).

2.2.4. Оформление протокола испытания

Протокол испытания должен содержать следующие данные:

а) наименование материала; обозначение стандарта; наименование объекта, нз которого взята проба (аппарат, емкость); дата взятия пробы, внешний вид жидкости (цвет, наличие включений);

б) условия подготовки порции пробы (сушка, фильтрация и т.д.);

в) тип измерительного оборудования;

г) температура порции пробы при измерении, «С;

д) тип измерительной ячейки;

е) значение средней напряженности электрического поля при измерении, МВ • м ‘;

ж) минимальное значение тангенса угла диэлектрических потерь и среднее арифметическое значение диэлектрической проницаемости, для диэлектрической проницаемости — число измерений на порциях одной пробы:

з) температура и влажность окружающей среды.

(Измененная редакция, Изм. № 1).

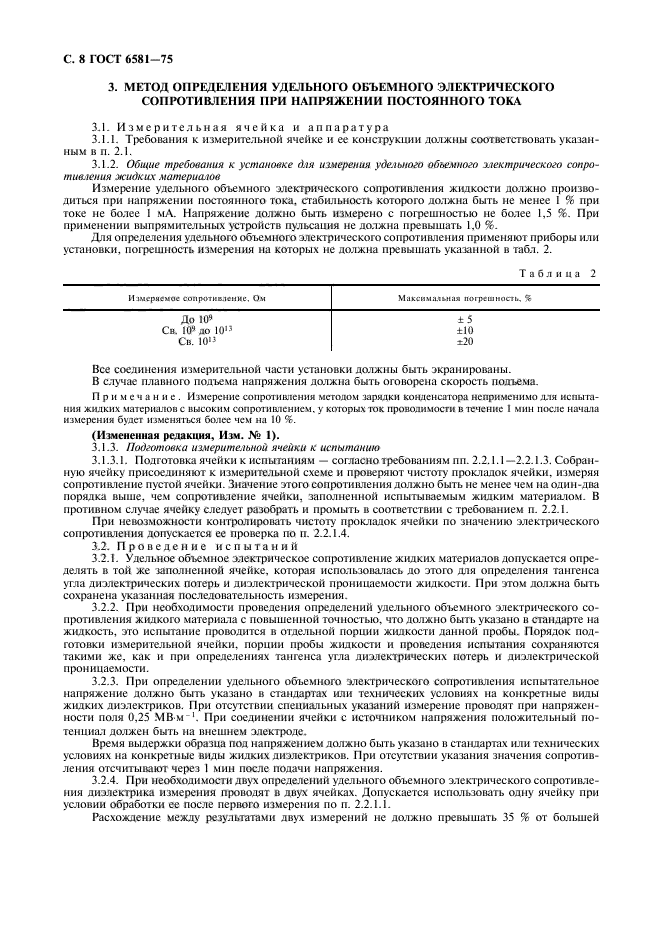

С. 8 ГОСТ 6581-75

3. МЕТОД ОПРЕДЕЛЕНИЯ УДЕЛЬНОГО ОБЪЕМНОГО ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ПРИ НАПРЯЖЕНИИ ПОСТОЯННОГО ТОКА

3.1. Измерительная ячейка и аппаратура

3.1.1. Требования к измерительной ячейке и ее конструкции должны соответствовать указанным в п. 2.1.

3.1.2. Общие требования к установке для измерения удельного объемного электрического сопро-тивленчя жидких материалов

Измерение удельного объемного электрического сопротивления жидкости должно производиться при напряжении постоянного тока, стабильность которого должна быть не менее 1 % прн токе не более 1 мА. Напряжение должно быть измерено с погрешностью не более 1,5 %. При применении выпрямительных устройств пульсация ие должна превышать 1.0 %.

Для определения удельного объемного электрического сопротивления применяют приборы или установки, погрешность измерения на которых не должна превышать указанной в табл. 2.

Таблица 2

К шериемое сопротивление. Ом	Максимальная погрешность. %
До Vfi	±5
Св. 10* до 10»	±10
Св. 10»	г20

Все соединения измерительной части установки должны быть экранированы.

В случае плавного подъема напряжения должна быть оговорена скорость подъема.

Примечание. Измерение сопротивления методом зарядки конденсатора неприменимо для испы тания жидких материалов с высоким сопротивлением, у которых ток проводимости в течение I мин после начала измерения будет изменяться более чем на 10 %.

(Измененная редакция, Изм. № 1).

3.1.3. Подготовка измерительной ячейки к испытанию

3.1.3.1. Подготовка ячейки к испытаниям — согласно требованиям пп. 2.2.1.1— 2.2.I.3. Собранную ячейку присоединяют к измерительной схеме и проверяют чистоту прокладок ячейки, измеряя сопротивление пустой ячейки. Значение этого сопротивления должно быть не менее чем на один-два порядка выше, чем сопротивление ячейки, запошенной испытываемым жидким материалом. В противном случае ячейку следует разобрать и промыть в соответствии с требованием п. 2.2.1.

Прн невозможности контролировать чистоту прокладок ячейки по значению электрического сопротивления допускается ее проверка по п. 2.2.1.4.

3.2. Проведение испытаний

3.2.1. Удельное объемное электрическое сопротивление жидких материалов допускается определять в той же заполненной ячейке, которая использовалась до этого для определения тангенса утла диэлектрических потерь и диэлектрической проницаемости жидкости. При этом должна быть сохранена указанная последовательность измерения.

3.2.2. При необходимости проведения определений удельного объемного электрического сопротивления жидкого материала с повышенной точностью, что должно быть указано в стандарте на жидкость, это испытание проводится в отдельной порпни жидкости данной пробы. Порядок подготовки измерительной ячейки, порции пробы жидкости и проведения испытания сохраняются такими же, как и при определениях тангенса утла диэлектрических потерь и диэлектрической проницаемости.

3.2.3. При определении удельного объемного электрического сопротивления испытательное напряжение должно быть указано в стандартах или технических условиях на конкретные виды жидких диэлектриков. При отсутствии специальных указаний измерение проводят прн напряженности поля 0,25 МВ м ‘. Прн соединении ячейки с источником напряжения положительный потенциал должен быть на внешнем электроде.

Время выдержки образца под напряжением должно быть указано в стандартах или технических условиях на конкретные виды жидких диэлектриков. При отсутствии указания значения сопротивления отсчитывают через I мин после подачи напряжения.

3.2.4. При необходимости двух определений удельного объемного электрического сопротивления диэлектрика измерения проводят в двух ячейках. Допускается испачьзовать одну ячейку при условии обработки ее после первого измерения по п. 2.2.1.1.

Расхождение между результатами двух измерений не должно превышать 35 % от большей

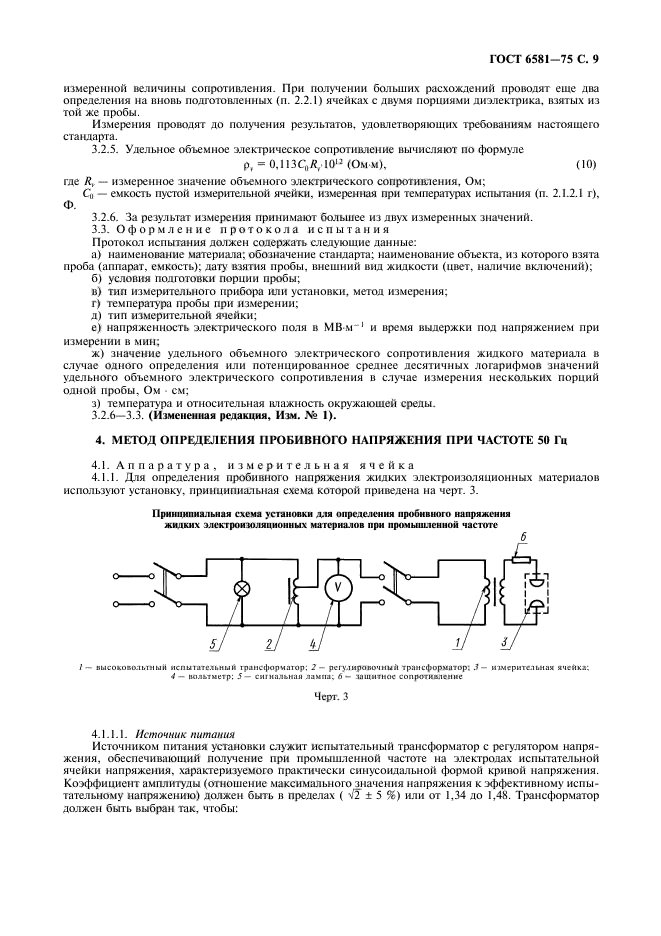

ГОСТ 6581-75 С. 9

измеренной величины сопротивления. При получении больших расхождений проводят еше два определения на вновь подготовленных (п. 2.2.1) ячейках с двумя порциями диэлектрика, взятых из той же пробы.

Измерения проводят до получения результатов, удовлетворяющих требованиям настоящего стандарта.

3.2.5. Удельное объемное электрическое сопротивление вычисляют по формуле

р, = 0,113С_ЙЛ, 10^,а (Ом м), (10)

где R, — измеренное значение объемного электрического сопротивления. Ом;

С„ — емкостъ пустой измерительной ячейки, измеренная прн температурах испытания (п. 2.1.2.1 г),

Ф.

3.2.6. За результат измерения принимают большее из двух измеренных значений.

3.3. Оформление протокола испытания

Протокол испытания должен содержать следующие данные:

а) наименование материала: обозначение стандарта; наименование объекта, нз которого взята проба (аппарат, емкость); дату взятия пробы, внешний вид жидкости (цвет, наличие включений);

б) условия подготовки порции пробы;

в) тип измерительного прибора или установки, метод измерения;

г) температура пробы при измерении;

д) тип измерительной ячейки;

е) напряженность электрического поля в МВ м^-1 и время выдержки под напряжением прн измерении в мин;

ж) значение удельного объемного электрического сопротивления жидкого материала в случае одного определения или потенцированное среднее десятичных логарифмов значений удельного объемного электрического сопротивления в случае измерения нескольких порций одной пробы. Ом см;

з) температура и относительная влажность окружающей среды.

3.2.6—3.3. (Измененная редакция, Изм. № 1).

4. МЕТОД ОПРЕДЕЛЕНИЯ ПРОБИВНОГО НАПРЯЖЕНИЯ ПРИ ЧАСТОТЕ 50 Гц

4.1. Аппаратура, измерительная ячейка

4.1.1. Для определения пробивного напряжения жидких электроизоляционных материалов используют установку, принципиальная схема которой приведена на черт. 3.

Принципиальная схема установки для определения пробивного напряжения жидких электрон юляциоииих материалов при промышленной частоте

I — высоковольтный непитательный трансформатор: 2 — регулировочный трансформатор; .? — и тмернтельнаи ячейка; 4 — вольтметр; 5 — ситиальнан лампа; 6 — защитное сопротивление

Черт. 3

4.1.1.1. Источник питания

Источником питания установки служит испытательный трансформатор с регулятором напряжения, обеспечивающий получение при промышленной частоте на электродах испытательной ячейки напряжения, характеризуемого практически синусоидальной формой кривой напряжения. Коэффициент амплитуды (отношение максимального значения напряжения к эффективному испытательному напряжению) должен быть в пределах ( ± 5 %) или от 1.34 до 1,48. Трансформатор

должен быть выбран так. чтобы:

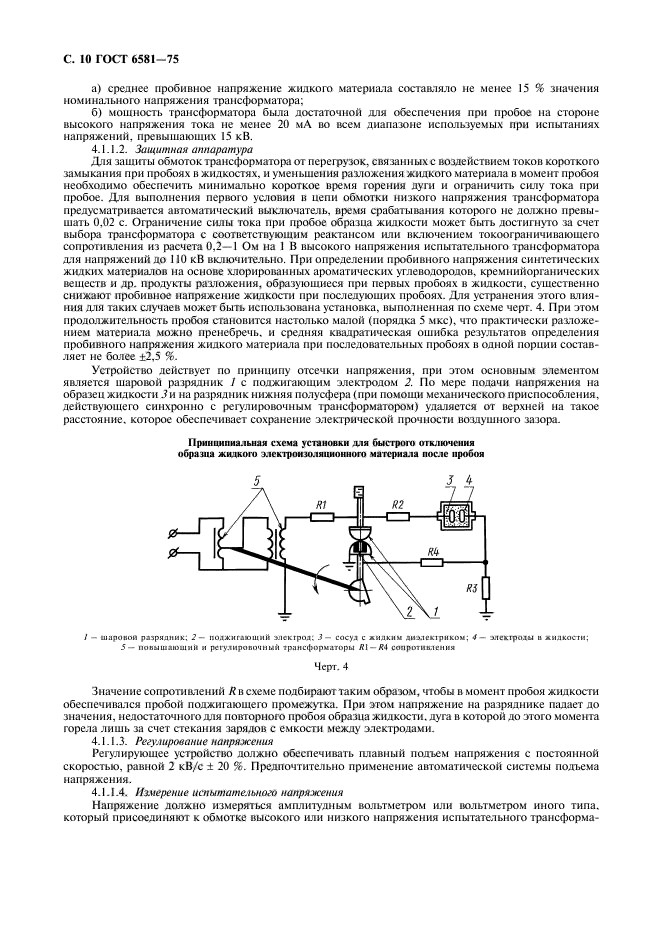

С. 10 ГОСТ 6581-75

а) среднее пробивное напряжение жидкого материала составляло не менее 15 % значения номинального напряжения трансформатора;

б) мощность трансформатора была достаточной для обеспечения при пробое на стороне высокого напряжения тока не менее 20 мА во всем диапазоне используемых при испытаниях напряжений, превышающих 15 кВ.

4.1.1.2. Защитная аппаратура

Для зашиты обмоток трансформатора от перегрузок, связанных с воздействием токов короткого замыкания прн пробоях в жидкостях, и уменьшения разложения жидкого материала в момент пробоя необходимо обеспечить минимально короткое время горения дуги и ограничить силу тока при пробое. Д1Я выполнения первого условия в цепи обмотки низкого напряжения трансформатора предусматривается автоматический выключатель, время срабатывания которого не должно превышать 0.02 с. Ограничение силы тока при пробое образца жидкости может быть достигнуто за счет выбора трансформатора с соответствующим реактансом или включением токоограничивающего сопротивления из расчета 0,2—1 Ом на 1 В высокого напряжения испытательного трансформатора для напряжений до 110 кВ включительно. Прн определении пробивного напряжения синтетических жидких материалов на основе хлорированных ароматических углеводородов, кремпийорганических веществ и др. продукты разложения, образующиеся при первых пробоях в жидкости, существенно снижают пробивное напряжение жидкости при последующих пробоях. Для устранения этого влияния для таких случаев может быть использована установка, выполненная по схеме черт. 4. При этом продолжительность пробоя становится настолько малой (порядка 5 мкс), что практически разложением материала можно пренебречь, и средняя квадратическая ошибка результатов определения пробивного напряжения жидкого материала при последовательных пробоях в одной порции составляет не более ±2,5 %.

Устройство действует по принципу отсечки напряжения, прн этом основным элементом является шаровой разрядник / с поджигающим электродом 2. По мере подачи напряжения на образен жидкости 3и на разрядник нижняя полусфера (прн помощи механического приспособления, действующего синхронно с регулировочным трансформатором) удаляется от верхней на такое расстояние, которое обеспечивает сохранение электрической прочности воздушного зазора.

Принципиальная схема установки для быстрот отключения обра ша жидкого электроизоляционного материала после пробоя

I — шаровой разрядник: 2 — поджигающий электрод: J — сосуд с жидким диэлектриком; 4 — электроды в жидкости;

S— повышдв>шнИ и регулировочный трансформаторы Л1 —Л4 сопротивления

Черт. 4

Значение сопротивлений R в схеме подбирают таким образом, чтобы в момент пробоя жидкости обеспечивался пробой поджигающего промежутка. При этом напряжение на разряднике падает до значения, недостаточного для повторного пробоя образна жидкости, дуга в которой до этого момента горела лишь за счет стекання зарядов с емкости между электродами.

4.1.1.3. Регулирование напряжения

Регулирующее устройство должно обеспечивать плавный подъем напряжения с постоянной скоростью, равной 2 кВ/с ± 20 %. Предпочтительно применение автоматической системы подъема напряжения.

4.1.1.4. Измерение испытательного напряжения

Напряжение должно измеряться амплитудным вольтметром или вольтметром иного типа, который присоединяют к обмотке высокого или низкого напряжения испытательного трансформа

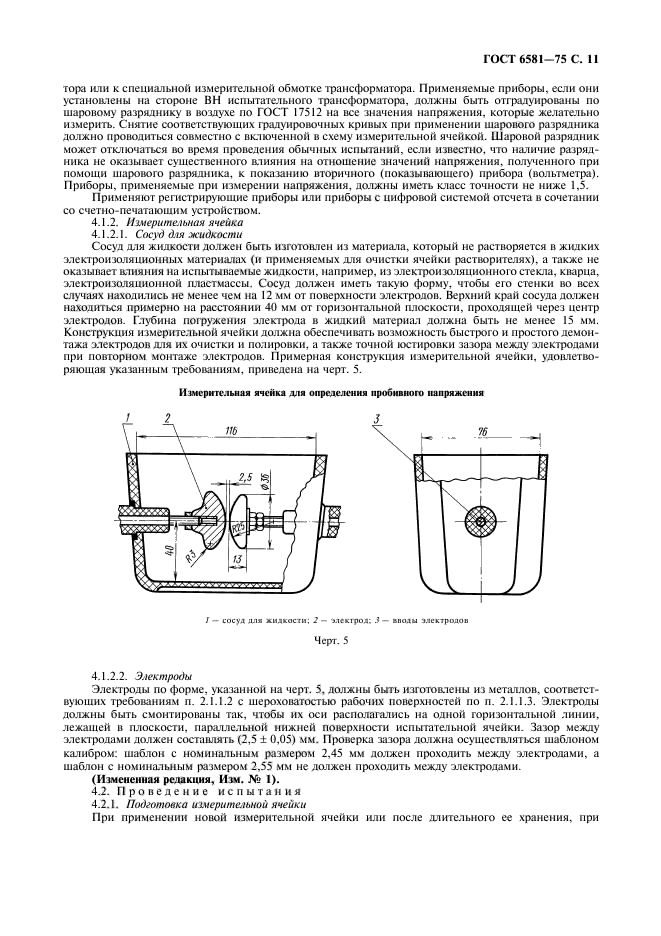

ГОСТ 6581-75 С. И

тора или к специальной измерительной обмотке трансформатора. Применяемые приборы, если они установлены на стороне ВН испытательного трансформатора, должны быть отградуированы по шаровому разряднику в воздухе по ГОСТ 17512 на все значения напряжения, которые желательно измерить. Снятие соответствующих градуировочных кривых при применении шарового разрядника должно проводиться совместно с включенной в схему измерительной ячейкой. Шаровой разрядник может отключаться во время проведения обычных испытаний, если известно, что наличие разрядника не оказывает существенного атияния на отношение значений напряжения, полученного при помощи шарового разрядника, к показанию вторичного (показывающего) прибора (вольтметра). Приборы, применяемые при измерении напряжения, должны иметь класс точности не ниже 1,5.

Применяют регистрирующие приборы илн приборы с цифровой системой отсчета в сочетании со счетно-печатаюшим устройством.

4.1.2. Измерительная ячейка

4.1.2.1. Сосуд для жидкости

Сосуд для жидкости должен быть изготовлен из материала, который не растворяется в жидких электроизоляционных материалах (и применяемых для очистки ячейки растворителях), а также не оказывает атияния на испытываемые жидкости, например, из электроизоляционного стекла, кварца, электроизоляционной пластмассы. Сосуд должен иметь такую форму, чтобы его стенки во всех случаях находились не менее чем на 12 мм от поверхности электродов. Верхний край сосуда должен находиться примерно на расстоянии 40 мм от горизонтальной плоскости, проходящей через центр электродов. Глубина погружения электрода в жидкий материал должна быть не менее 15 мм. Конструкция измерительной ячейки должна обеспечивать возможность быстрого и простого демонтажа электродов для их очистки и полировки, а также точной юстировки зазора между электродами при повторном монтаже электродов. Примерная конструкция измерительной ячейки, удовлетворяющая указанным требованиям, приведена на черт. 5.

Измерительная ячейка для определения пробивного напряжения

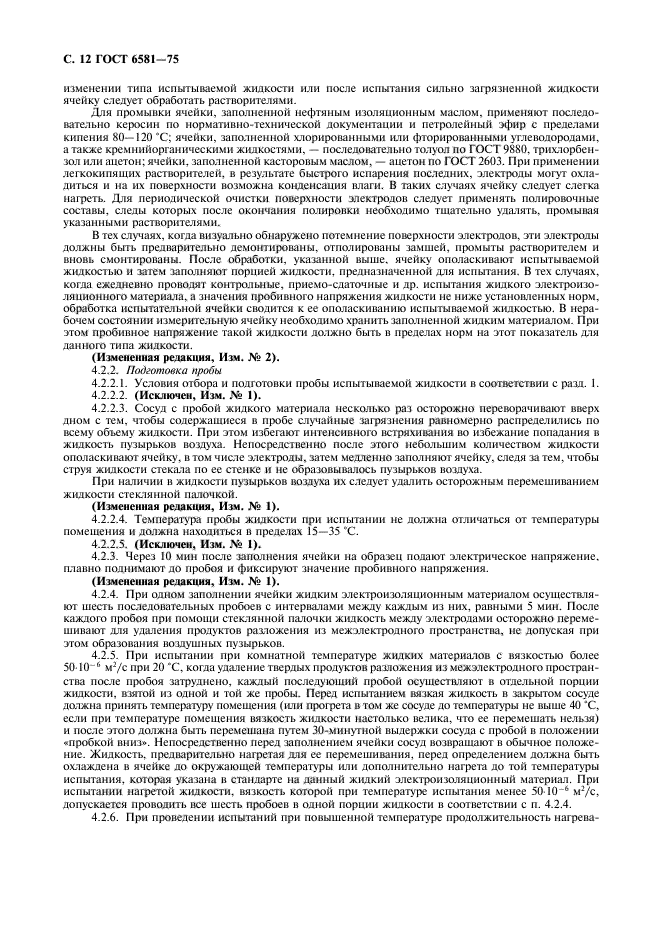

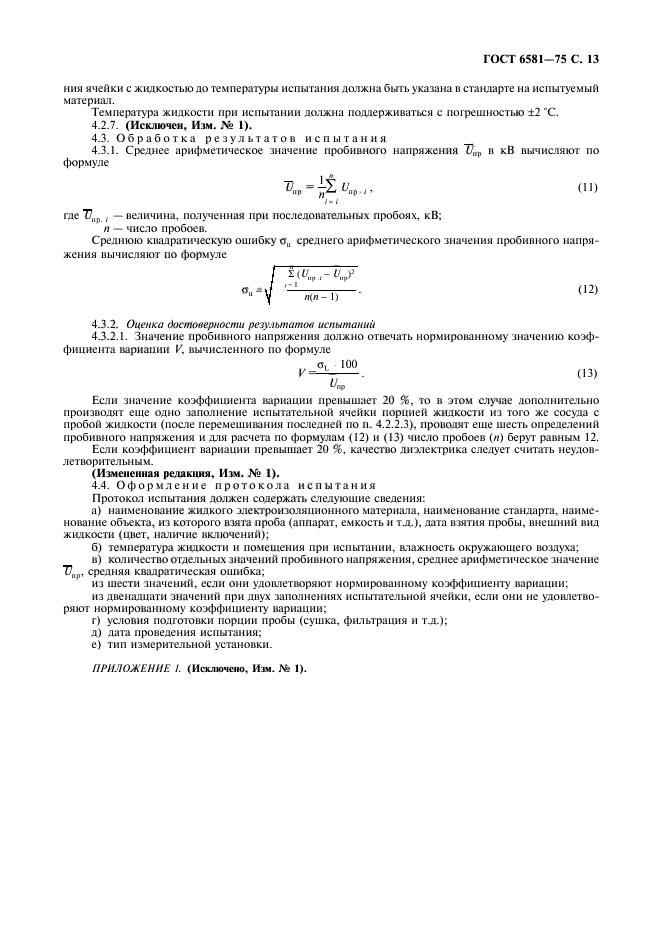

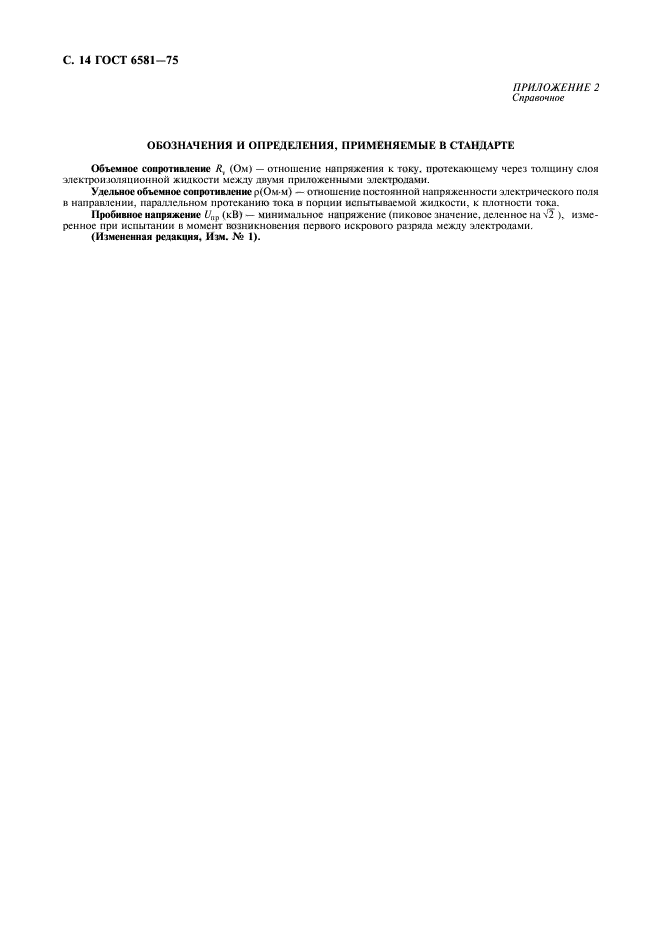

I — сосуд для жидкости: 2 — электрод: J — вподы электродов
