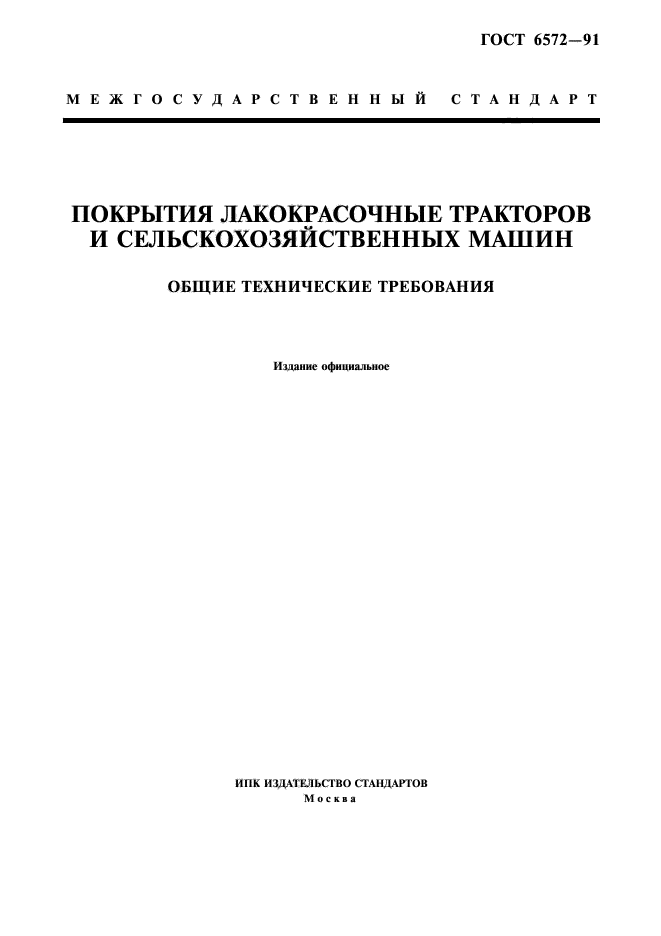

ГОСТ 6572-91
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОКРЫТИЯ ЛАКОКРАСОЧНЫЕ ТРАКТОРОВ И СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Издание официальное
И ПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ М о с к ■ а

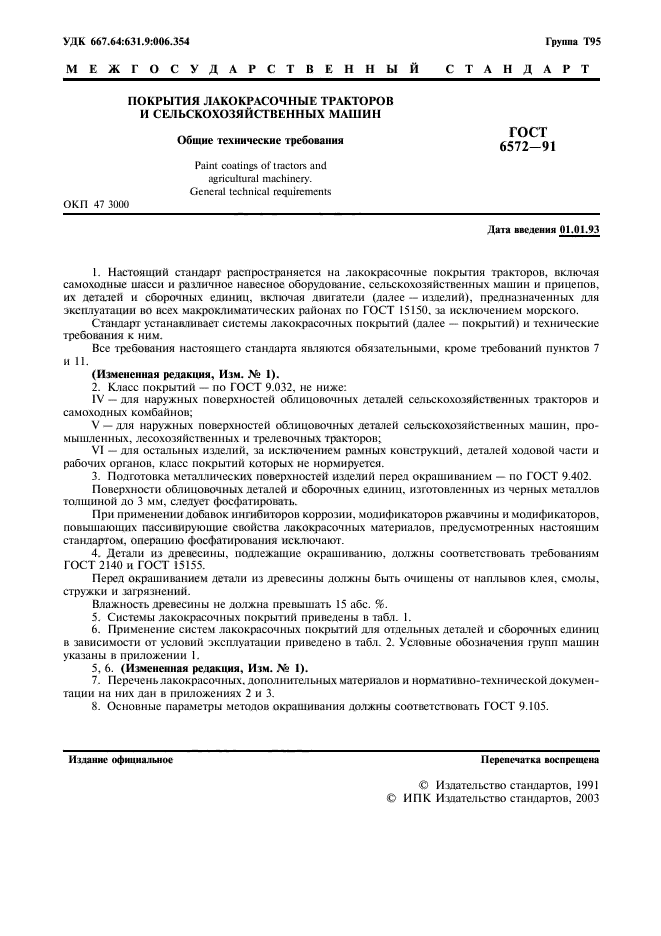

УДК 667.64:631.9:006.354 Группа Т95
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОКРЫТИЯ ЛАКОКРАСОЧНЫЕ ТРАКТОРОВ И СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН
ГОСТ
Обшие технические требования 6572_91
Paint coatings of tractors and agricultural machinery.
General technical requirements
ОКП 4? 3000
Дата введения 01.01.93
1. Настоящий стандарт распространяется на лакокрасочные покрытия тракторов, включая самоходные шасси и различное навесное оборудование, сельскохозяйственных машин и прицепов, их деталей и сборочных единиц, включая двигатели (далее — изделий), предназначенных для эксплуатации во всех макроклиматическнх районах по ГОСТ 15150. за исключением морского.
Стандарт устанавливает системы лакокрасочных покрытий (далее — покрытий) и технические требования к ним.
Все требования настоящего стандарта являются обязательными, кроме требований пунктов 7
и 11.
(Измененная редакция, Изм. № 1).
2. Класс покрытий — по ГОСТ 9.032, не ниже:
IV — для наружных поверхностей облицовочных деталей сельскохозяйственных тракторов и самоходных комбайнов;
V — для наружных поверхностей облицовочных деталей сельскохозяйственных машин, промышленных, лесохозяйственных и трелевочных тракторов;
VI — для остальных изделий, за исключением рамных конструкций, деталей ходовой части и рабочих органов, класс покрытий которых не нормируется.
3. Подготовка металлических поверхностей изделий перед окрашиванием — по ГОСТ 9.402.
Поверхности облицовочных деталей и сборочных единиц, изготовленных из черных металлов
толщиной до 3 мм, следует фосфатировать.
При применении добавок ингибиторов коррозии, модификаторов ржавчины и модификаторов, повышающих пассивирующие свойства лакокрасочных материалов, предусмотренных настоящим стандартом, операцию фосфатирования исключают.
4. Детали из древесины, подлежащие окрашиванию, должны соответствовать требованиям ГОСТ 2140 и ГОСТ 15155.
Перед окрашиванием детали из древесины должны быть очищены от наплывов клея, смолы, стружки и загрязнений.
Влажность древесины не должна превышать 15 абс. %.

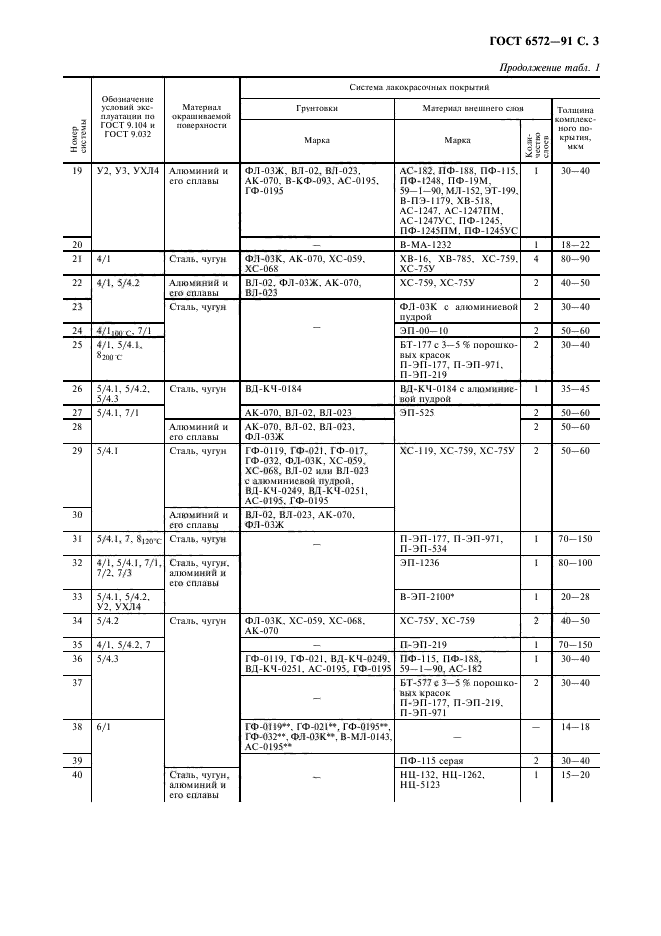

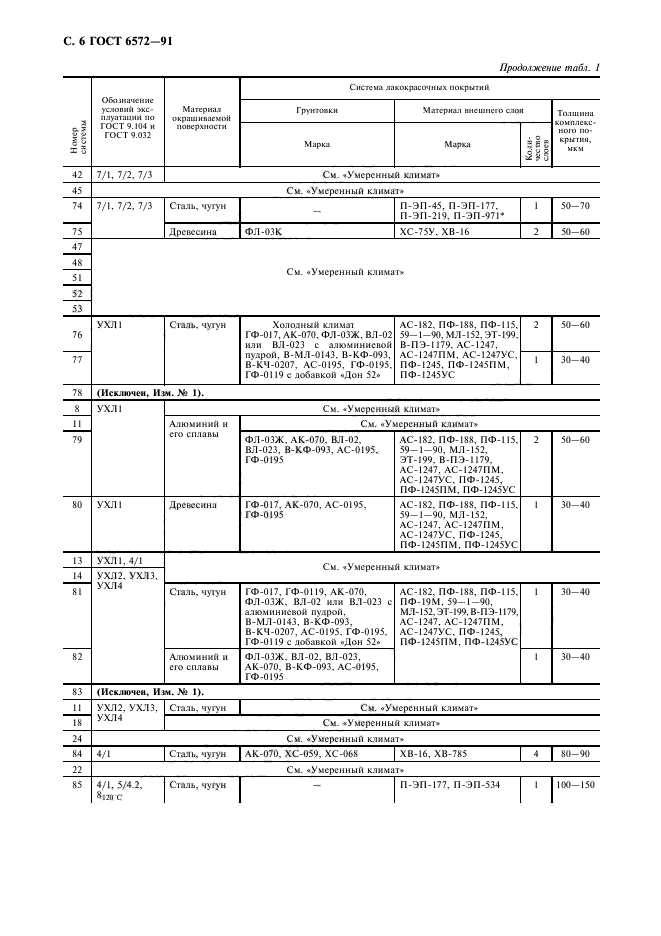

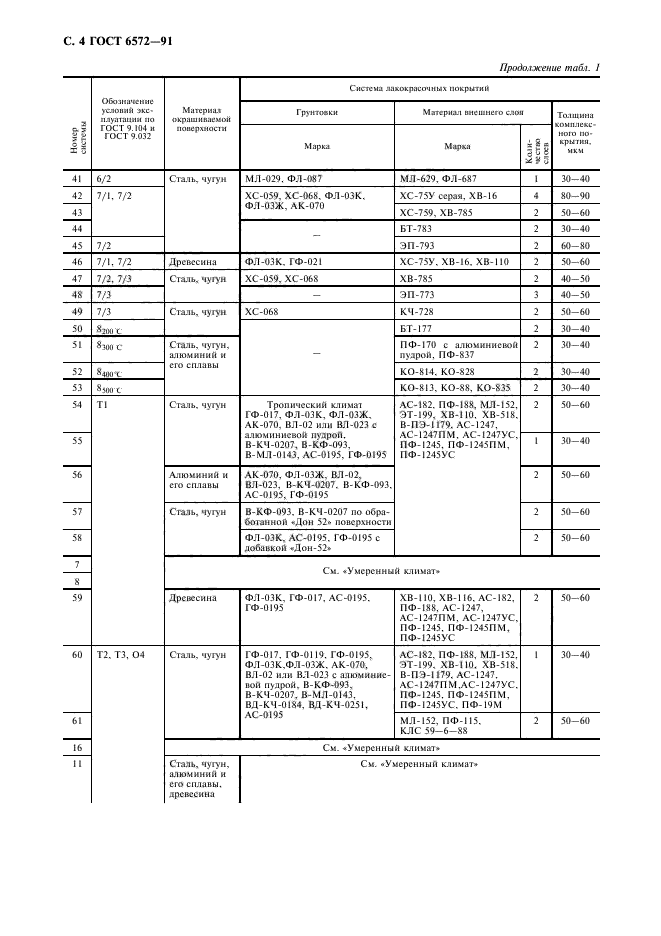

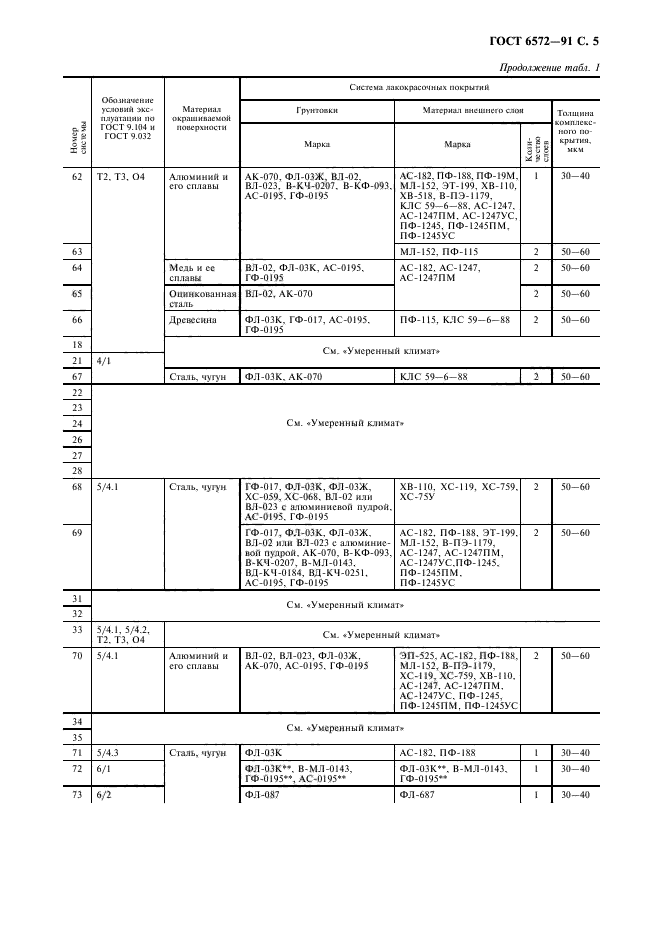

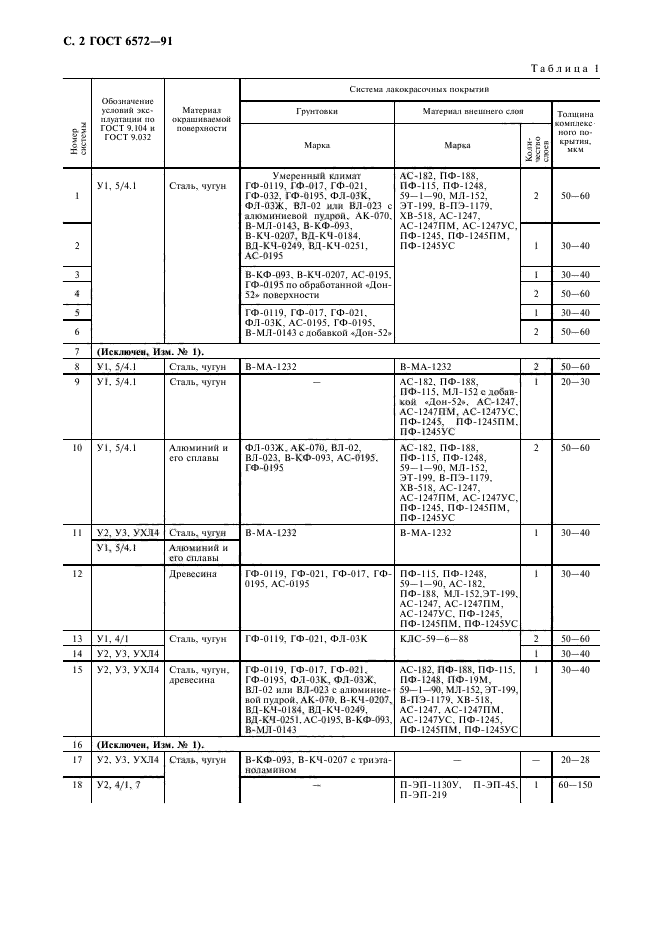

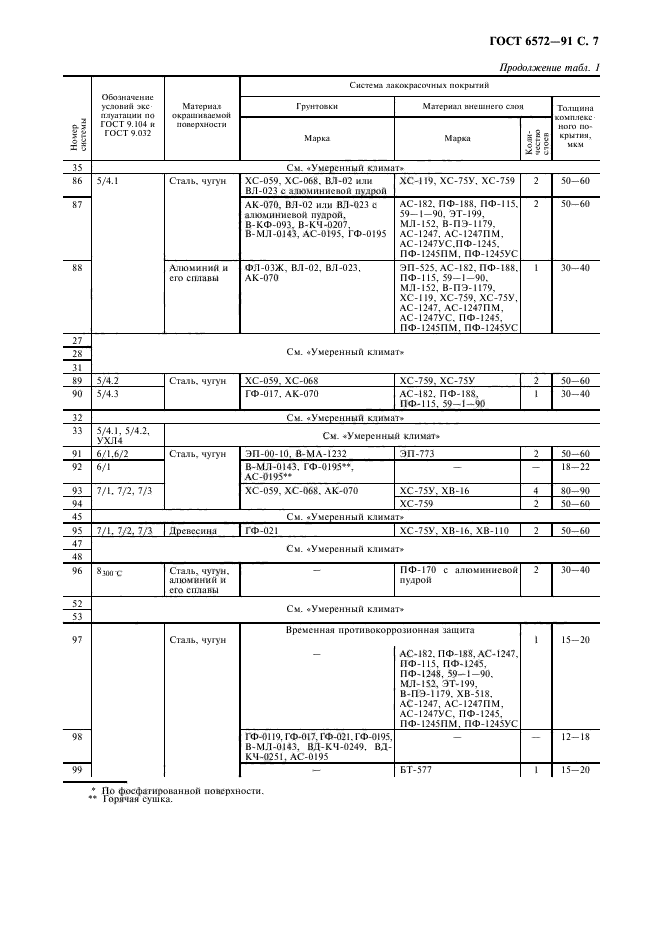

5. Системы лакокрасочных покрытий приведены в табл. 1.
6. Применение систем лакокрасочных покрытий для отдельных деталей и сборочных единиц в зависимости от условий эксплуатации приведено в табл. 2. Условные обозначения групп машин указаны в приложении 1.
5, 6. (Измененная редакция, Изм. № I).

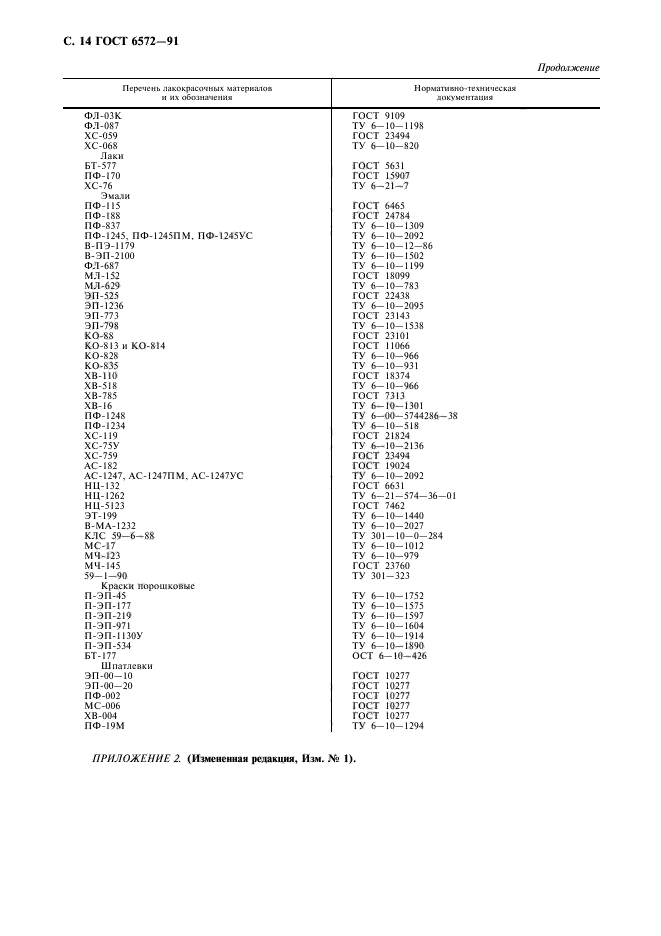

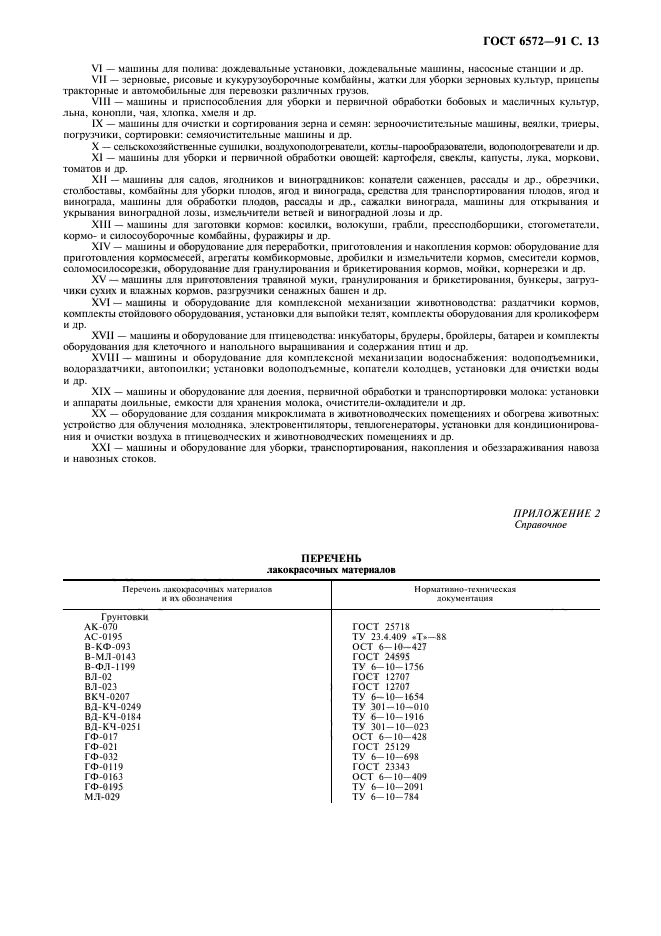

7. Перечень лакокрасочных, дополнительных материалов и нормативно-технической документации на них дан в приложениях 2 и 3.
8. Основные параметры методов окрашивания должны соответствовать ГОСТ 9.105.

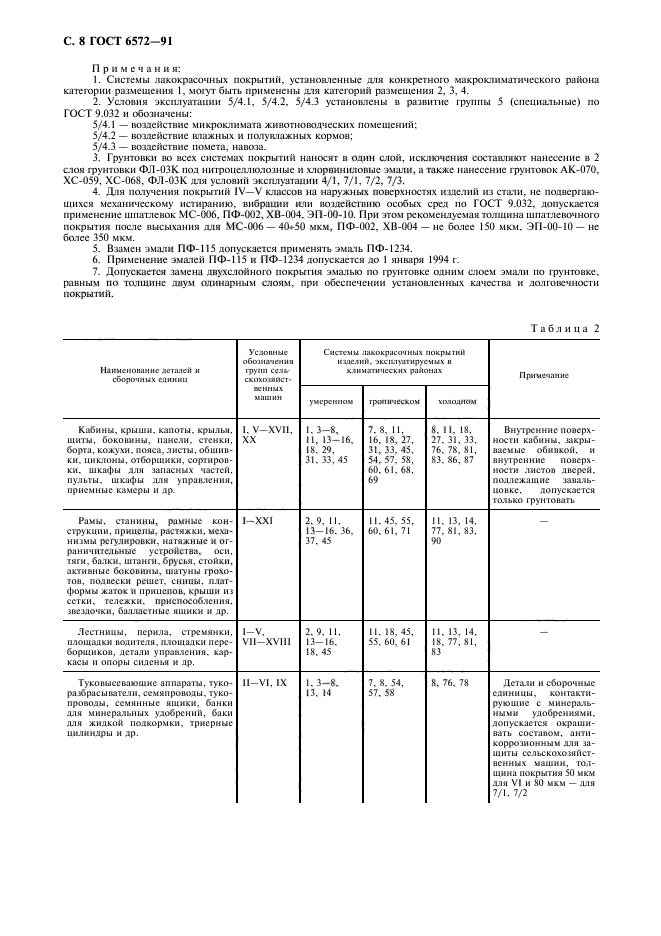

1. Системы лакокрасочных покрытий, устаноатснныс для конкретной) макроклиматического района кате трип размещении 1, могут быть применены для категорий размещения 2, 3. 4.
2. Условия эксплуатации 5/4.1, 5/4.2, 5/4.3 установлены в развитие группы 5 (специальные) по ГОСТ 9.032 и обозначены:
5/4.2 — воздействие влажных и гtaivвлажных кормов:
5/4.3 — воздействие помета, навоза.
3. Грунтовки во всех системах покрытий наносят в один слой, исключения составляют нанесение в 2 слоя грунтовки ФЛ-03К под нигроиеллюлозные и хлорвиниловые эмали, а также нанесение грунтовок ЛК-070, ХС-059. ХС-068. ФЛ-03К для условий эксплуатации 4/1, 7/1, 7/2, 7/3.
4. Для получения покрытий IV—V классов на наружных поверхностях изделий из стали, не подвергающихся механическому истиранию, вибрации или воздействию особых сред по ГОСТ 9.032. допускается применение шпатлевок МС-006, ПФ-002, ХВ-004. ЭП-ОО-Ю. При этом рекомендуемая толщина щпатлевочного покрытия посте высыхания для МС-006 — 40+-50 мкм. ПФ-002. ХВ-004 —не более 150 мкм. ЭГ1-00-10 —не более 350 мкм.
6. Применение эмалей ПФ-115 и ПФ-1234 допускается до 1 января 1994 г.
7. Допускается замена двухслойного покрытия эмалью по грунтовке одним слоем эмали по грунтовке, равным по толщине двум одинарным слоям, при обеспечении установленных качества и долговечности покрытий.
Таблица 2
Наимснонание легален м сборочных емкнни
Условные обозначении групп сельскохозяйственных машин
Системы лакокрасочных покрытий изделий, эксплуатируемых п климатических районах
Примечание
умеренном
тршическом
холодном
Кабины, крыши, капоты, крылья, шиты, боковины, панели, стенки, борта, кожухи, пояса, листы, обшивки. циклоны, отборшнки. сортировки. шкафы для запасных частей, пульты, шкафы для управления, приемные камеры и др.
Внутренние поверхности кабины, закрываемые обивкой, и внутренние поверхности листов дверей, подлежащие заваль-иовкс. допускается только грунтовать
Рамы, станины, рамные конструкции, прицепы, растяжки, механизмы регулировки, натяжные и ограничительные устройства, осн. тяги, балки, штанги, брусья, стойки, активные боковины, шатуны грохотов. подвески решет, снииы. платформы жаток и прицепов, крыши из сетки, тележки, приспособления, звездочки, балластные ншики и др.
1-XXI
2. 9. 11. 13-16. 36. 37. 45
II. 45, 55, 60. 61, 71
И. 13. 14. 77. 81.83. 90
Лестницы, перила, сгремяики. площадки водителя, площадки переборщиков. детали управления, каркасы и опоры сиденья и др.
1-V,
VII—XVIII
2. 9. 11. 13-16. 18. 45
II. 18. 45, 55. 60. 61
II. 13. 14. 18. 77. 81, 83
Туковыссваюшис аппараты, туко-расбрасыватели, семяпроводы, туко-проволы. ссмннныс ящики, банки для минеральных удобрений, баки для жидкой подкормки, триерные цилиндры и др.
II—VI. IX
1. 3-8. 13. 14
7, 8. 54. 57. 58
8. 76. 78
Детали и сборочные единицы, контактирующие с мннераль-ными удобрениями, допускается окрашивать составохг. антикоррозионным для зашиты сельскохозяйственных машин, толщина покрытия 50 мкм для VI и 80 мкм — для 7/1. 7/2

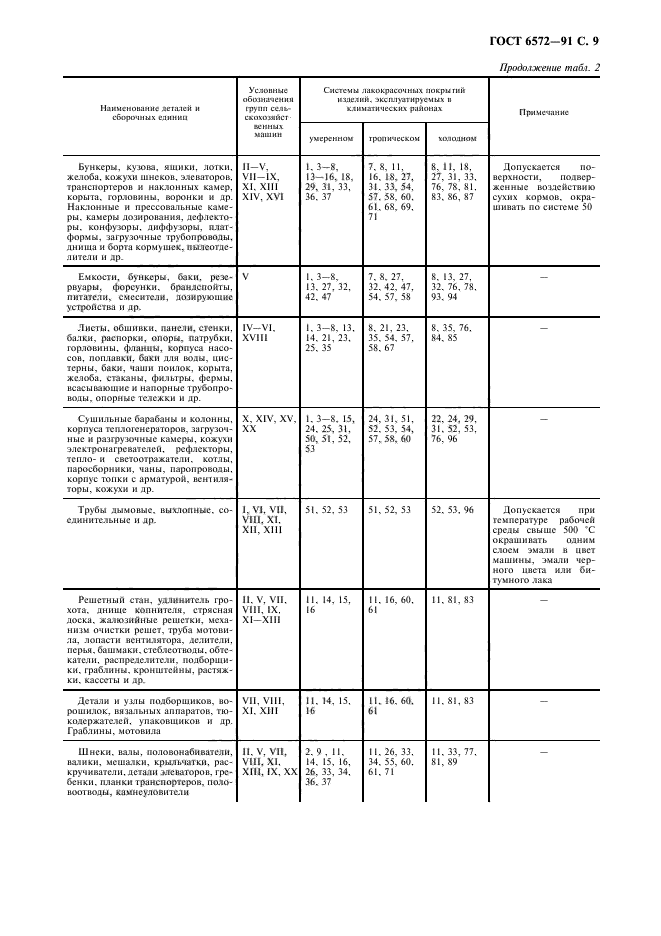

ГОСТ 6572-91 С. 9
Продолжение табл. 2
Наииеноианнс легален и сборочных еяииии
Условные
обозначении групп сель-скохомйст венных машин
Системы лакокрасочных покрытий изделий, эксплуатируемых п климатических районах
Примечание
умеренном
тропическом
хололиом
Бункеры, кузова. яшнкн. лотки, желоба, кожухи шнеков, элеваторов, транспортеров н наклонных камер, корыта, горловины, воронки и др. Наклонные н прессовальные камеры. камеры дозирования, дефлекторы. конфузоры. диффузоры, платформы. загрузочные трубопроводы, лниша и борта кормушек, пылеотде-лмтсли н др.
Допускается поверхности, подверженные воздействию сухих кормов, окрашивать по системе 50
Емкости, бункеры, баки, резервуары, форсунки, брандспойты, питатели, смесители, дозируюшис устройства и др.
V
1. 3-8.
13. 27. 32, 42. 47
7. 8. 27, 32. 42. 47. 54. 57, 58
8. 13, 27. 32. 76. 78. 93. 94
Листы, обшивки, панели, стенки, балки, распорки, опоры, патрубки, горловины, фланцы, корпуса насосов. поплавки, баки для волы, цистерны, баки, чаши поилок, корыта, желоба, стаканы, фильтры, фермы, всасывающие и напорные трубопроводы. опорные тележки и др.
IV—VI. XVIII
1. 3-8. 13. 14. 21, 23. 25. 35
8. 21, 23. 35. 54. 57. 58. 67
8. 35. 76. 84. 85
Сушильные барабаны и колонны, корпуса теплогенераторов, загрузочные и разгрузочные камеры, кожухи электронагревателей, рефлекторы, тепло- и светоотражатели. котлы, паросборники, чаны, паропроводы, корпус топки с арматурой, вентиляторы. кожухи и др.
X. XIV. XV. XX
1. 3-8. 15. 24. 25. 31, >0, 51. 52. 53
24,31, 51, 52. 53. 54. 57. 58. 60
22. 24. 29. 31. 52. 53. 76. 96
Трубы дымовые, выхлопные, соединительные и др.
1, VI. VII, VIII. XI. XII, XIII
51. 52. 53
51.52. 53
52. 53. 96
Допускается при температуре рабочей среды свыше 500 ’С окрашивать одним слоем эмали в цвет машины, эмали черного цвета или битумного лака
Решетный стан, удлинитель грохота. днишс копнителя, стрясная доска, жалюзийные решетки, механизм очистки решет, труба мотовила. лопасти вентилятора, делители, перья, башмаки, стсблеотводы. обтекатели. распределители, подборщики. граблины. кронштейны, растяжки. кассеты и др.
II. V, VII. VIII. IX. XI—XIII
II. N. 15, 16
II. 16. 60. 61
11. 81. 83
Детали и узлы подборщиков, ворошилок. вязальных аппаратов, тю-кодержатслей. упаковщиков и др. Граблины. мотовила
VII. VIII. XI. XIII
II. 14, 15. 16
И. 16. 60. 61
II. 81. 83
Шнеки, валы, половонабиватели. валики, мешалки, крыльчатки, рас-кручиватели. детали элеваторов, гребенки. планки транспортеров, поло-воотводы. ка мне улови тел и
II. V, VII, VIII. XI. XIII. IX. XX
2. 9 , II. 14. 15. 16. 26. 33, 34. 36. 37
II. 26. 33. 34. 55. 60. 61. 71
II. 33, 77. 81, 89

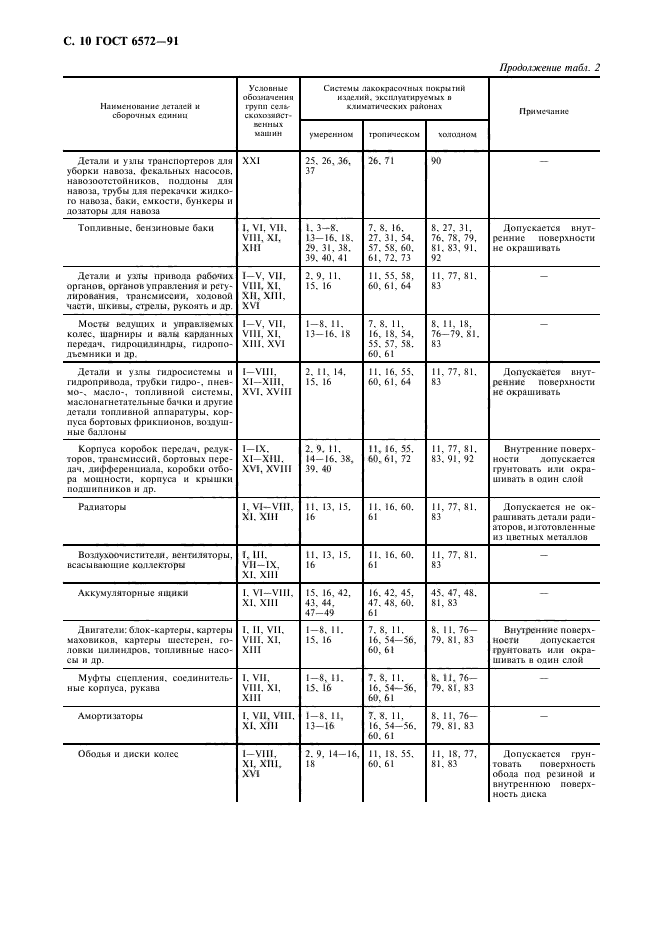

С. 10 ГОСТ 6572-91
Продолжение табл. 2
Наименопанне деталей и сборочных ецмнии
Условные обозначении групп сельскохозяйственных машин
Системы лакокрасочных покрытий изделий, эксплуатируемых п климатических районах
Примечание
умеренном
тропическом
холодном
Детали и узлы транспортеров для уборки навоза, фекальных насосов. навозоотстоПников, ПОЛДОНЫ ДЛЯ навоза. тр>бы для перекачки жидкого навоза, баки, емкости, бункеры н дозаторы для навоза
XXI
25. 26, 36. 37
26. 71
90
Топливные, бензиновые баки
1. VI. VII. VIII, XI. XIII
1. 3-8. 13-16. 18. 29. 31. 38. 39. 40. 41
7. 8. 16. 27. 31. 54. 57. 58. 60. 61, 72. 73
8. 27, 31. 76. 78. 79. 81.83,91. 92
Допускается внутренние поверхности не окрашивать
Детали и узлы привода рабочих органов, органов управления и регулирования, трансмиссии, ходовой части, шкивы, стрелы, рукоять и др.
I-V, VII. VIII. XI. XII, XIII.
XVI
2. 9. 11. 15. 16
II. 55. 58, 60.61.64
11. 77, 81. 83
Мосты ведуших и управляемых колес, шарниры и валы карданных передач, гидроцилиндры. гидроподъемники и др.
l-v, VII. VIII. XI. XIII. XVI
1-8. 11. 13-16. 18
7. 8. 11. 16. 18. 54. 55. 57. 58. 60. 61
8. II. 18, 76-79. 81. 83
Детали и узлы гидросистемы и гидропривода, трубки гидро-. пнев-мо-. масло-, топливной системы, маслонагнстатсльныс бачки и другие детали топливной аппаратуры, корпуса бортовых фрикционов, воздушные баллоны
1—VIII. XI—XIII. XVI. XVIII
2. II. 14. 15. 16
II. 16. 55. 60.61.64
11, 77. 81. 83
Допускается внутренние поверхности не окрашивать
Корпуса коробок передач, редукторов. трансмиссий, бортовых передач. дифференциала, коробки отбора мошности. корпуса и крышки подшипников и др.
I—IX.
XI—XIII. XVI, XVIII
2. 9. II. 14-16. 38, 39. 40
II, 16. 55. 60.61, 72
II, 77, 81. 83.91.92
Внутренние поверхности допускается грунтовать или окрашивать в один СЛОЙ
Радиаторы
1. VI-VIII, XI. XIII
И. 13. 15. 16
II. 16. 60. 61
II. 77. 81. 83
Допускается не окрашивать детали радиаторов. изготовленные из цветных металлов
