КОНЦЫ МУФТОВЫЕ С ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ

РАЗМЕРЫ

ГОСТ 6527-68

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

УДК 621.643.4/646 : 006.354

Группа Г18

ГОСТ

6527-68

КОНЦЫ МУФТОВЫЕ С ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ

Размеры

Screwed ends with pipe cylindrical. Dimensions Срок действия с 01.01.69 Ограничение снято (11, 12-94)

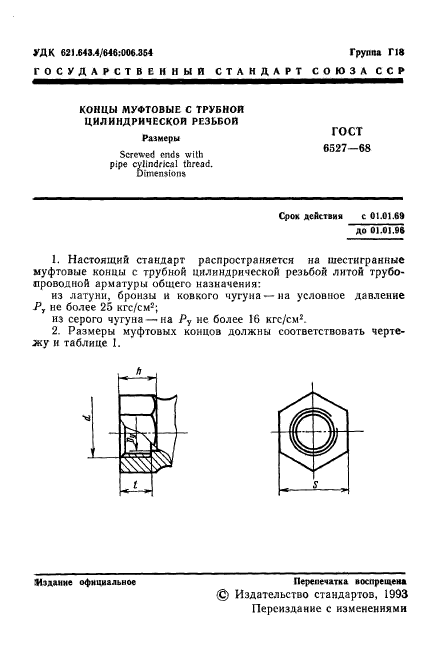

2.Размеры муфтовых концов должны соответствовать чертежу таблице

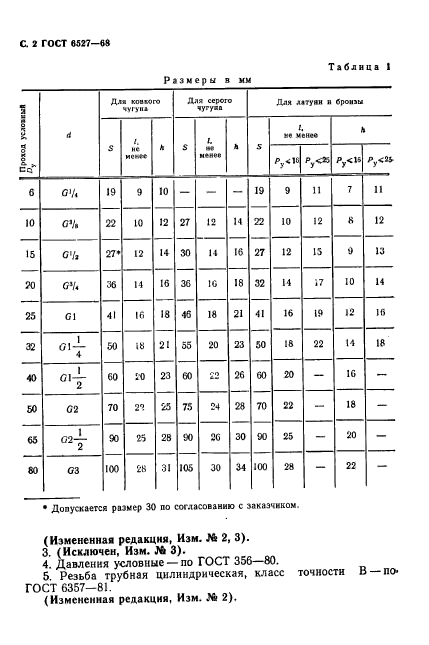

Таблица 1

Размеры в мм

Проход условный, Dy	d	Для ковкого чугуна			Для серого чугуна			Для латуни и бронзы
		S	1, не менее	h	S	1, не менее	h	S	1, не менее		h
		S	1, не менее	h	S	1, не менее	h	S	Ру<16	Ру<25	Ру<16	Ру<25
6	G %	19	9	10	—	—	—	19	9	11	7	11
10 15 20	G 3/8	22	10	12	27	12	14	22	10	12	8	12
	GVl	27¹	12	14	30	14	16	27	12	15	9	13
	G³/4	36	14	16	36 46	16	18	32	14	17	10	14
25	G1	41	16	18	36 46	18	21	41	16	19	12	16
32	G 1 %	50	18	21	55	20	23	50	18	22	14	18
40 50 65 80	G P/2	60	20	23	60	22	26	60	20	—	16	—
	G 2	70	22	25	75	24	28	70	22	—	18	—
	G 2	90	25	28	90	26	30	90	25		20
	G 3	100	28	31	105	30	34	100	28	“	22	“

(Измененная редакция, Изм. № 1).

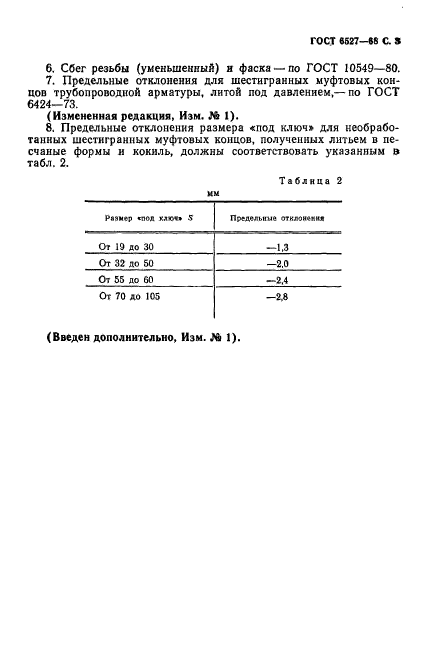

8.Предельные отклонения размера «под ключ» для необработанных шестигранных муфтовых концов, полученных литьем в песчаные формы и кокиль, должны соответствовать указанным в табл. 2. Таблица 2

мм

Размер «под ключ» 5	Предельные отклонения
От 19 до 30	—1,3
От 32 до 50	-2,0
От 55 до 60	-2,4
От 70 до 105	-2,8

(Введен дополнительно, Изм. № 1).

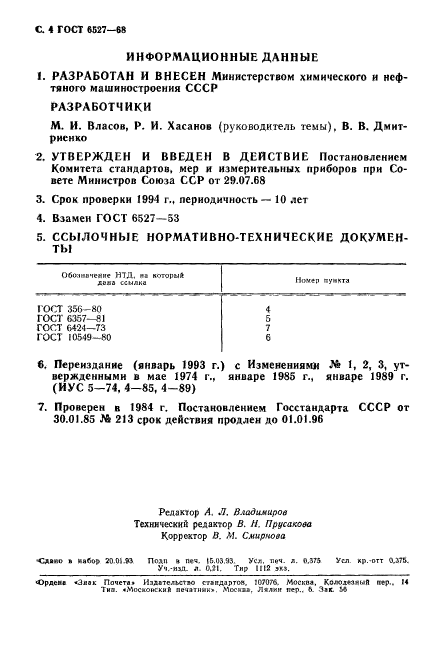

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который	Номер пункта
дана ссылка
ГОСТ 356-80	4
ГОСТ 6357-81	5
ГОСТ 6424-73	7
ГОСТ 10549-80	6

Допускается размер 30 по согласованию с заказчиком.

(Измененная редакция, Изм. № 2, 3).

3.(Исключен, Изм. № 3).

4.Давления условные — по ГОСТ 356-80.

5.Резьба трубная цилиндрическая, класс точности В — по ГОСТ 6357-81. (Измененная редакция, Изм. № 2).

6.Сбег резьбы (уменьшенный) и фаска — по ГОСТ 10549-80.

7.Предельные отклонения для шестигранных муфтовых концов трубопроводной арматуры, литой под давлением,- по ГОСТ 6424-73.
