ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

ДЮЙМОВЫЕ И СПЕЦИАЛЬНЫЕ РЕЗЬБЫ

Издание официальное

Москва ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ 2003

УДК 621.882.082:006.354

ОТ ИЗДАТЕЛЬСТВА

Сборник «Дюймовые и специальные резьбы» содержит стандарты, утвержденные до 1 декабря 2002 г.

В стандарты внесены изменения и поправки, принятые до указанного срока.

Текущая информация о пересмотренных стандартах, а также о принятых к ним изменениях и поправках публикуется в ежемесячном информационном указателе «Государственные стандарты*.

©ИНК Издательство стандартен, 2003

Группа Г’13

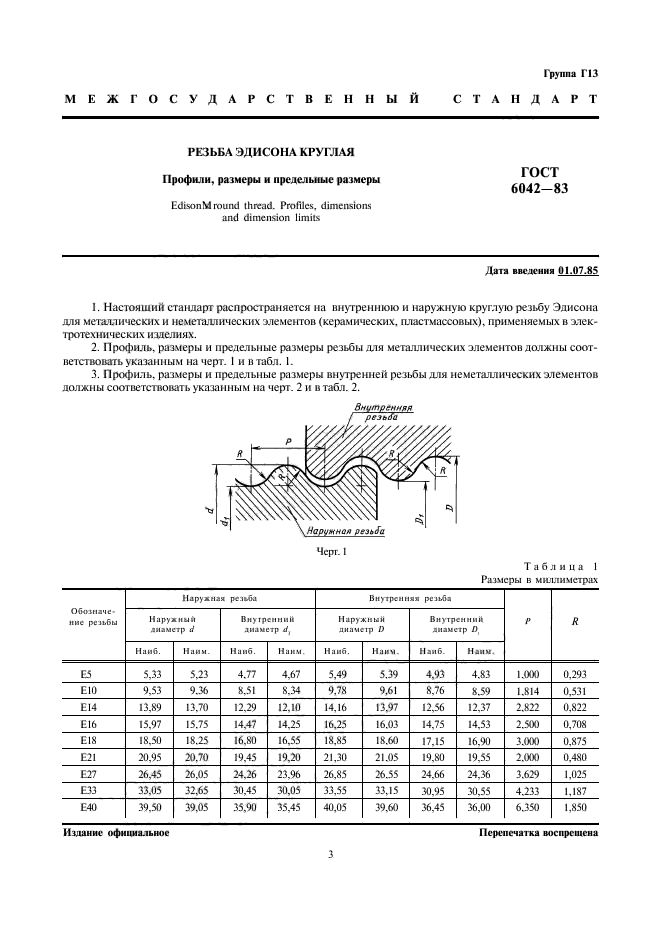

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЬБА ЭДИСОНА КРУГЛАЯ

ГОСТ

Профили, размеры и предельные размеры

6042—83

EdisonM round thread. Profiles, dimensions and dimension limits

Дата введения 01.07.83

1. Настоящий стандарт распространяется на внутреннюю и наружную круглую резьбу Эдисона для металлических и неметаллических элементов (керамических, пластмассовых), применяемых в электротехнических изделиях.

2. Профиль, размеры и предельные размеры резьбы для металлических элементов должны соответствовать указанным на черт. I и в табл. 1.

3. Профиль, размеры и предельные размеры внутренней резьбы для неметаллических элементов должны соответствовать указанным на черт. 2 и в табл. 2.

Таблица 1 Размеры в миллиметрах

Обозначение резьбы	Наружная резьба				Внутренняя резьба				Р	R
	Наружный диаметр d		Вму!ренний диаметр		Наружный дмаме1р 1)		Внугреннин диаметр О
	Наиб.	Наим.	Наиб.	Наим.	Наиб.	Наим.	Наиб.	Наим.
Е5	5,33	5,23	4.77	4,67	5,49	5.39	4,93	4.83	1.000	0.293
ЕЮ	9,53	9.36	8.51	8.34	9.78	9,61	8,76	8.59	1.814	0,531
EI4	13,89	13.70	12.29	12.10	14.16	13.97	12,56	12,37	2.822	0.822
EI6	15,97	15.75	14,47	14.25	16,25	16.03	14,75	14,53	2.500	0,708
Е18	18.50	18.25	16.80	16,55	18.85	18.60	17.15	16.90	3.000	0,875
Е21	20,95	20.70	19,45	19,20	21,30	21.05	19,80	19,55	2.000	0,480
Е27	26,45	26,05	24.26	23.96	26,85	26.55	24.66	24.36	3.629	1,025
ЕЗЗ	33,05	32,65	30,45	30,05	33,55	33,15	30.95	30,55	4.233	1.187
£40	39.50	39,05	35,90	35,45	40.05	39.60	36.45	36.00	6.350	1.850

Издание официальное

Перепечатка воскрешена

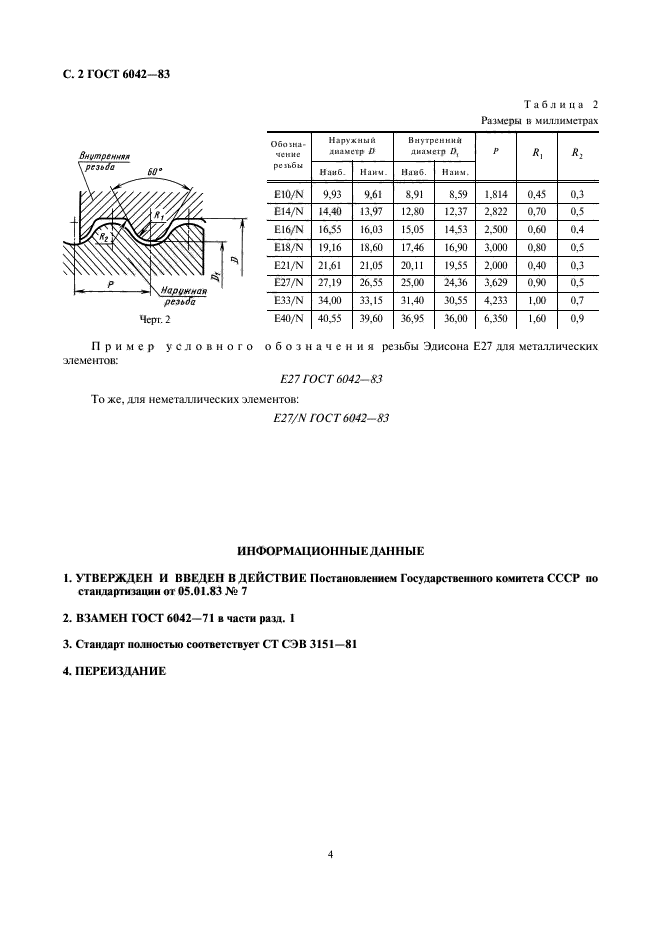

С. 2 ГОСТ 6042-83

Таблица 2 Размеры в миллиметрах

Обо>на- чснис резьбы	Наружный диаметр D		Внутренний диаметр 0,		Р		*г
Обо>на- чснис резьбы	Наиб.	Наим.	Наиб.	Наим.	Р		*г
E10/N	9,93	9,61	8,91	8.59	1,814	0,45	0.3
EI4/N	14.40	13,97	12.80	12.37	2,822	0.70	0.5
E16/N	16,55	16.03	15,05	14,53	2.500	0.60	0.4
E18/N	19.16	18.60	17.46	16.90	3,000	0.80	0.5
E21/N	21,61	21.05	20.11	19,55	2,000	0.40	0,3
E27/N	27.19	26,55	25.00	24.36	3,629	0,90	0.5
E33/N	34.00	33,15	31.40	30.55	4,233	1.00	0.7
E40/N	40,55	39.60	36,95	36.00	6.350	1.60	0.9

Пример у с л о в и о г о обозначения резьбы Эдисона Е27 для металлических элементов:

Черт. 2

Е27 ГОСТ 6042-83 То же, для неметаллических элементов:

E27/N ГОСТ 6042-S3

И НФОРМАЦИОН Н Ы Е ДАН Н Ы Е

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартизации от 05.01.83 № 7

2. ВЗАМЕН ГОСТ 6042-71 в части paw. 1

3. Стандарт полностью соответствует СТ СЭВ 3151—81

4. ПЕРЕИЗДАНИЕ
