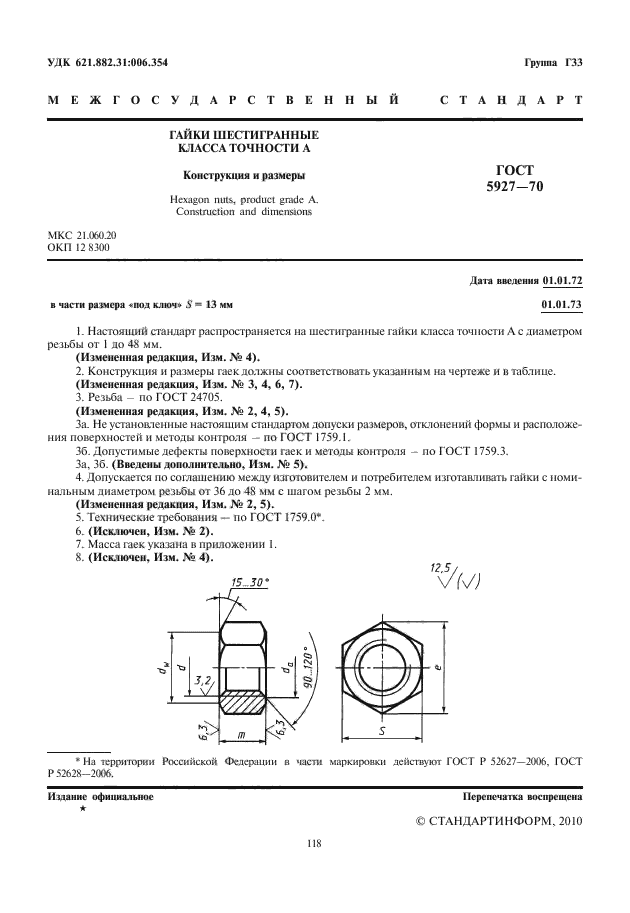

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ ШЕСТИГРАННЫЕ Конструкция и размеры Hexagon nuts, product grade A. |
ГОСТ (СТ СЭВ 3680-82) |
Дата введения 01.01.72
в части размера «под ключ» S = 13 мм 01.01.73
1. Настоящий стандарт распространяется на шестигранные гайки класса точности А с диаметром резьбы от 1 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 3680-82.
(Измененная редакция, Изм. № 4).
2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 3, 4, 6, 7).
3. Резьба — по ГОСТ 24705.
(Измененная редакция, Изм. № 2, 4, 5).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1.
3б. Допустимые дефекты поверхности гаек и методы контроля — по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. № 5).
4. Допускается по соглашению между изготовителем и потребителем изготавливать гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.
(Измененная редакция, Изм. № 2, 5).
5. Технические требования — по ГОСТ 1759.0.
6. (Исключен, Изм. № 2).

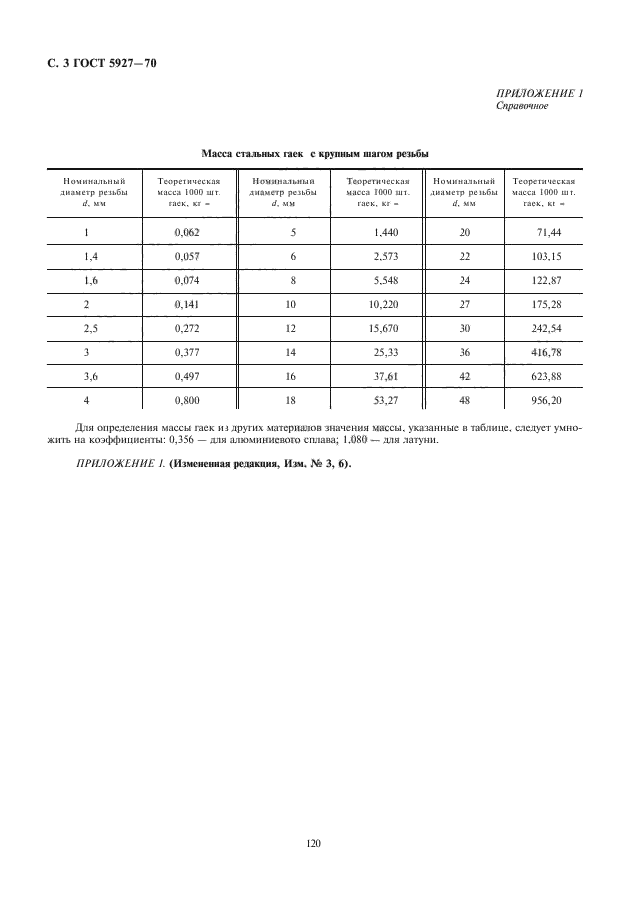

7. Масса гаек указана в приложении 1.
8. (Исключен, Изм. № 4).
мм
|
Номинальный диаметр резьбы d |
(1) |
(1,4) |
1,6 |
2 |
2,5 |
3 |
(3,5) |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
||
|
Шаг резьбы |
крупный |
0,25 |
0,30 |
0,35 |
0,40 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
|||||
|
мелкий |
— |
1 |
1,25 |
1,5 |
2 |
3 |
||||||||||||||||||||
|
Размер «под ключ» S |
3,2 |
4 |
5 |
5,5 |
6 |
7 |
8 |
10 |
