ГОСТ 5915-70

Гайки шестигранные класса точности В. Конструкция и размеры

Заменяет

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ШЕСТИГРАННЫЕ ГОСТ

КЛАССА ТОЧНОСТИ В. 5915-70*

Конструкция и размеры (СТ СЭВ 3683-82)

Hexagon nuts, product grade B. Взамен

Construction and dimensions ГОСТ 5915-62

Постановлением Государственного комитета стандартов мер и измерительных приборов при Совете Министров СССР 18 февраля 1970 г. № 178 срок введения установлен

с 01.07.72

в части размера «под ключ» S = 16, 18, 21, 34 мм

с 01.01.91

* Переиздание (август 1985 г.) и Изменениями № 2 3 4 5 утвержденными в феврале 1974 г. марте 1981 г. июне 1983 г. мае 1985 г. (ИУС № 3-74 6-81 11-83 8-85). Внесено изм. № 6 и 7 (ИУС 6-89, ИУС 9-95).

1. Настоящий стандарт распространяется на шестигранные гайки класса точности В с диаметром резьбы от 16 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 3683-82.

(Измененная редакция Изм. № 4).

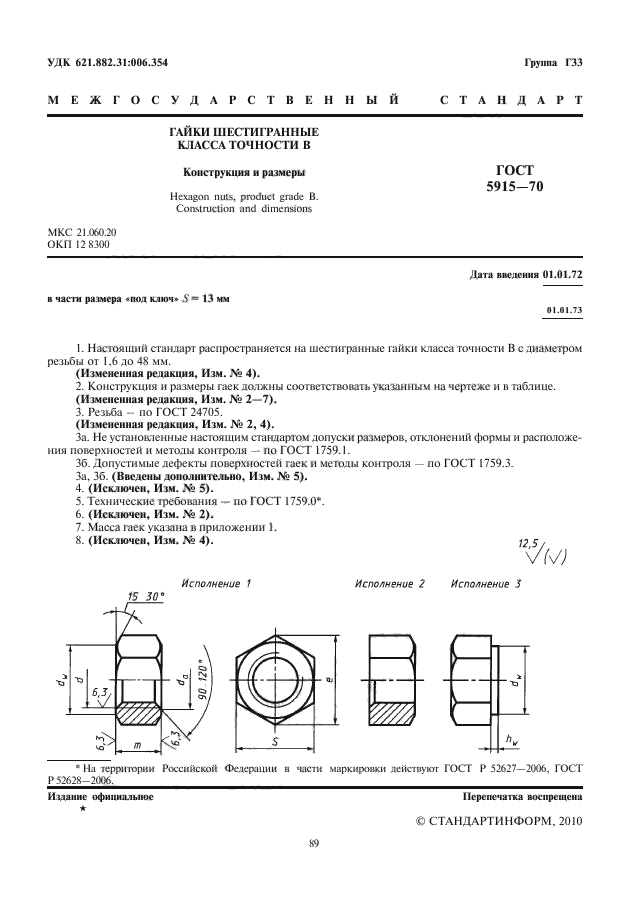

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

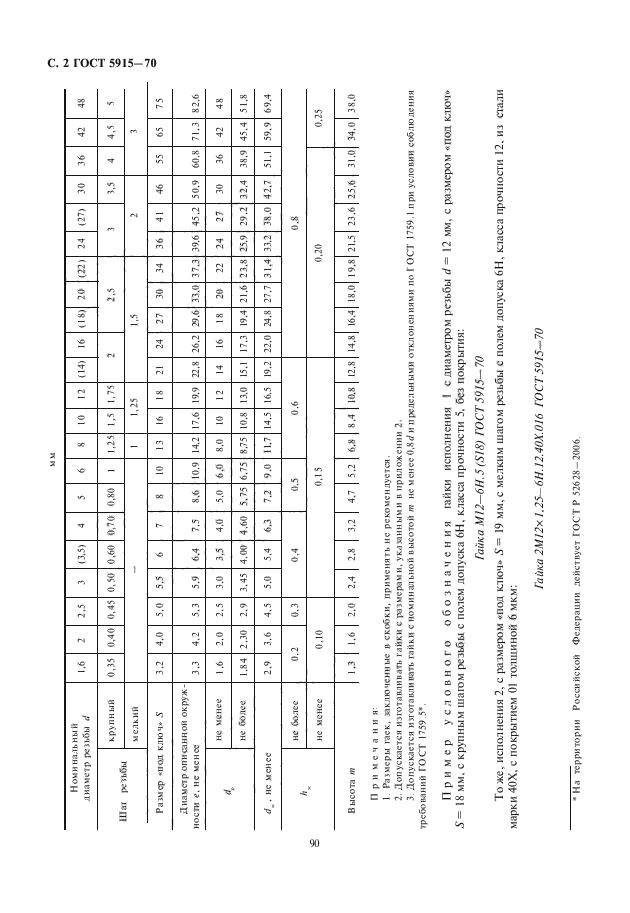

Номинальный размер резьбы d		16	2	25	3	(35)	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг	Крупный	035	040	045	050	060	070	080	1	125	15	175	2	2	25	25	25	3	3	35	4	45	5
резьбы	Мелкий	—	—	—	—	—	—	—	—	1	125	125	15	15	15	15	15	2	2	2	3	3	3
Размер «под ключ» S		32	40	50	55	6	7	8	10	13	16	18	21	24	27	30	34	36	41	46	55	65	75
Диаметр описанной окружности е не менее		33	42	53	59	64	75	86	109	142	176	199	228	262	296	330	373	396	452	0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Нормативные строительные документы 0 Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться Нормативные строительные документы 0 Эксклюзивный ремонт квартир: как превратить жилье в произведение искусства Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно Нормативные строительные документы 0 Распашные шкафы: почему классика остаётся в моде Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на Нормативные строительные документы 0 Строительство домов из арболита: почему этот материал привлекает всё больше строителей Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять Нормативные строительные документы 0 Греющий кабель для водостоков: простой способ защитить дом от ледяных проблем Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть – Нормативные строительные документы 0 Запчасти для компрессоров Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его Задать вопрос эксперту
