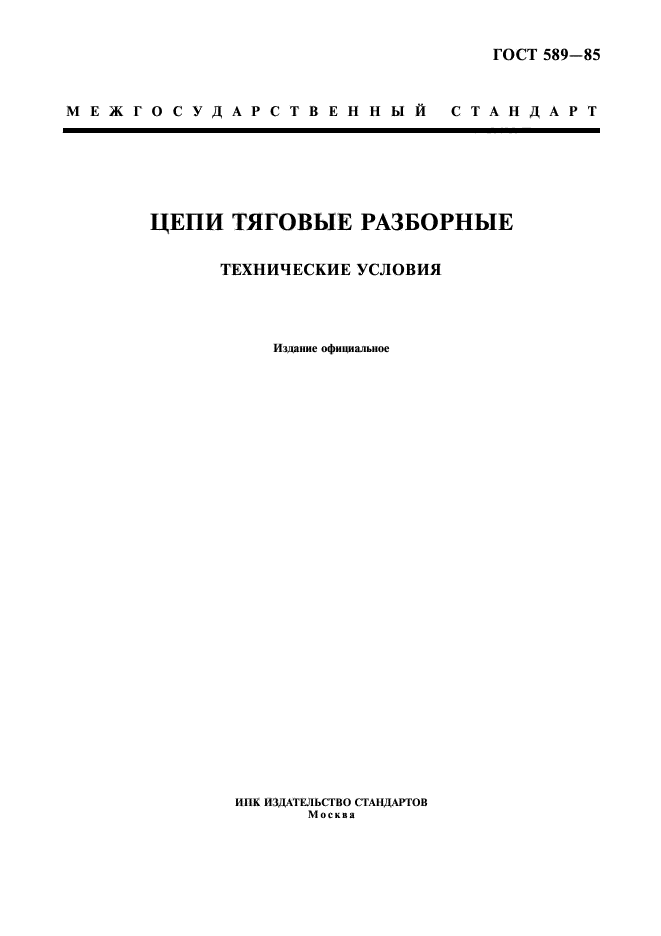

ГОСТ 589-85

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЦЕПИ ТЯГОВЫЕ РАЗБОРНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Издание официальное

И ПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

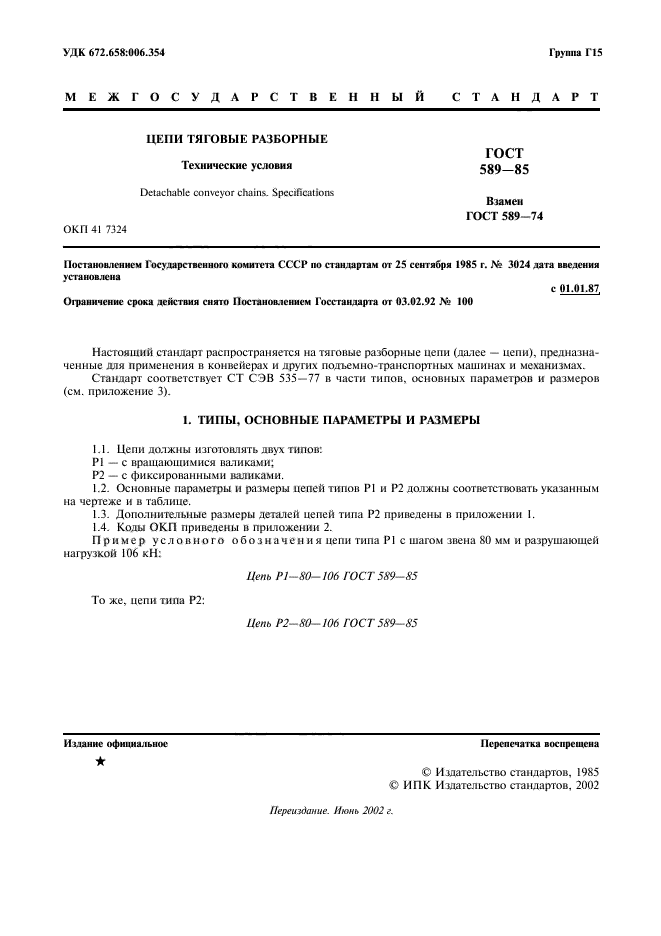

УДК 672.658:006.354 Груши 115

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЦЕПИ ТЯГОВЫЕ РАЗБОРНЫЕ

ГОСТ

Технические условия ggg_gg

Detachable convcyor chains. Specifications

Взамен ГОСТ 589-74

ОКГ1 41 7324

Постановлением Государственного комитета СССР по стандартам от 25 сентября 1985 г. № 3024 дата введения установлена

с 01.01.87,

Ограничение срока действия снято Постановлением Госстандарта от 03.02.92 ЛЬ 100

Настоящий стандарт распространяется на тяговые разборные цепи (далее — цепи), предназначенные для применения в конвейерах и других подъемно-транспортных машинах и механизмах.

Стандарт соответствует СТ СЭВ 535—77 в части типов, основных параметров и размеров (см. приложение 3).

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Цепи должны изготовлять двух типов:

Р1 — с вращающимися валиками;

Р2 — с фиксированными валиками.

1.2. Основные параметры и размеры цепей типов Р1 и Р2 должны соответствовать указанным на чертеже и в таблице.

1.3. Дополнительные размеры деталей цепей типа Р2 приведены в приложении 1.

1.4. Коды ОКГ1 приведены в приложении 2.

Пример условного о б о з н а ч е н и я цепи типа Р1 с шагом звена 80 мм и разрушающей нагрузкой 106 кН:

Цепь P1-S0-106 ГОСТ 5X9-85

То же, цепи типа Р2:

Цепь Р2—80—106 ГОСТ 589-85

Шданне официальное Перепечатка воспрещена

★

Переихктие. Нюнь 2002 г.

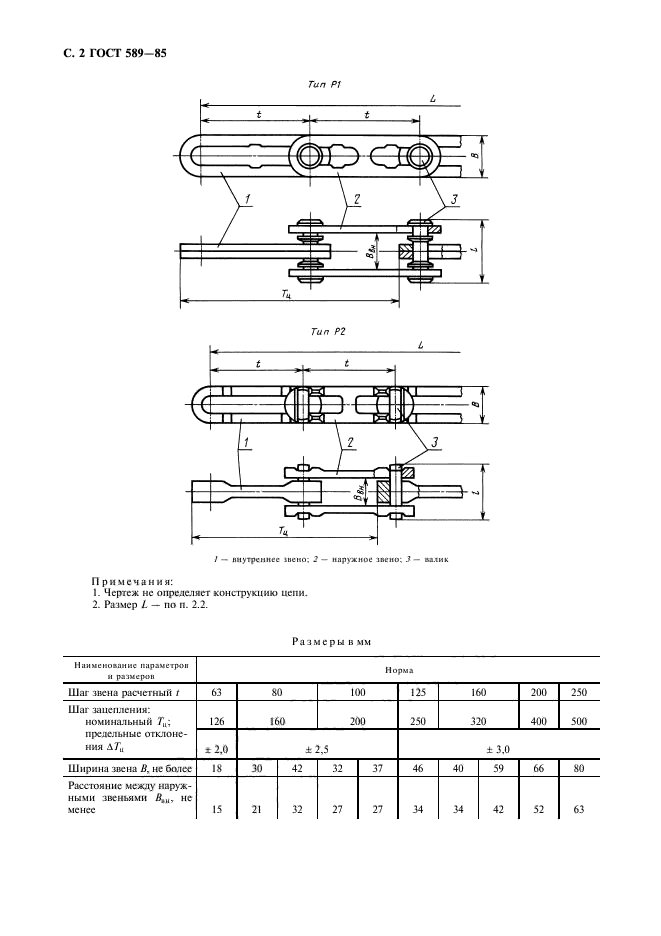

С. 2 ГОСТ 589-85

Тип Pi

Примечания:

тип рг

t t

I — внутреннее щеио: 2 — наружное звено; 3 — валик

1. Чертеж не определяет конструкцию цепи.

2. Размер L — по п. 2.2.

Размеры в мм

Наименование параметром и размером	Норма
Шаг звена расчетный /	63	80		100		125	160		200	250
Шаг зацепления: номинальный Г„; предельные отклонения ДГ„	126	160		200		250	320		400	500
Шаг зацепления: номинальный Г„; предельные отклонения ДГ„	± 2,0	±2,5				±3.0
Ширина звена В. не более	18	30	42	32	37	46	40	59	66	80
Расстояние между наружными звеньями B_tUy не менее	15	21	32	27	27	34	34	42	52	63

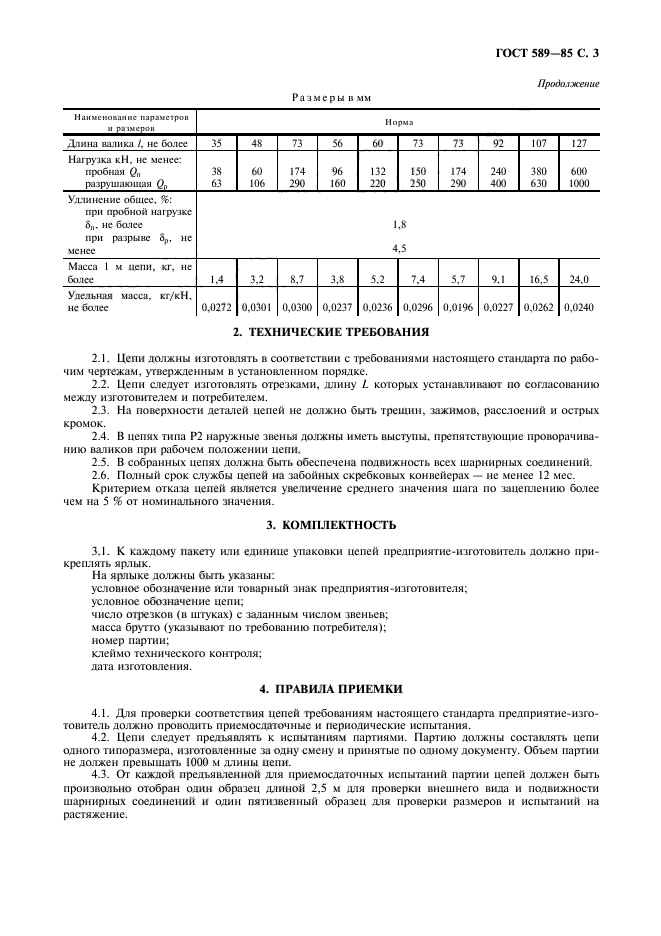

ГОСТ 589-85 С. 3

Продолжение

Размеры в мм

Наименование параметром и рашероп	Норма
Длина валика /. не более	35	48	73	56	60	73	73	92	107	127
Нагрузка кН. не менее: пробная Q_n разрушающая ()„	38 63	60 106	174 290	96 160	132 220	150 250	174 290	240 400	380 630	600 1000
Удлинение общее. %: при пробной нагрузке 8„. не более при разрыве 8_Р. не менее	1,8 4.5
Масса 1 м цепи, кг, не более	1.4	3,2	8,7	3.8	5.2	7.4	5.7	9.1	16.5	24.0
Удельная масса, кг/кН. не более	0.0272	0,0301	0,0300	0.0237	0.0236	0.0296	0.01%	0.0227	0.0262	0.0240

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Цепи должны изготовлять в соответствии с требованиями настоящею стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Цепи следует изготовлять отрезками, длину L которых устанавливают по согласованию между изготовителем и потребителем.

2.3. На поверхности деталей цепей не должно быть трешин. зажимов, расслоений и острых кромок.

2.4. В цепях типа Р2 наружные звенья должны иметь выступы, препятствующие проворачиванию валиков при рабочем положении цепи.

2.5. В собранных цепях должна быть обеспечена подвижность всех шарнирных соединений.

2.6. Полный срок службы цепей на забойных скребковых конвейерах — не менее 12 мес.

Критерием отказа цепей является увеличение среднего значения шага по зацеплению более

чем на 5 % от номинального значения.

3. КОМПЛЕКТНОСТЬ

3.1. К каждому пакету или единице упаковки цепей предприятие-изготовитель должно прикреплять ярлык.

На ярлыке должны быть указаны:

условное обозначение или товарный знак предприятия-изготовителя;

условное обозначение цепи;

число отрезков (в штуках) с заданным числом звеньев;

масса брутто (указывают по требованию потребителя);

номер партии;

клеймо технического контроля;

дата изготовления.

4. ПРАВИЛА ПРИЕМКИ

4.1. Для проверки соответствия цепей требованиям настоящего стандарта предприятие-изготовитель должно проводить приемосдаточные и периодические испытания.

4.2. Цепи следует предъявлять к испытаниям партиями. Партию должны составлять цепи одного типоразмера, изготовленные за одну смену и принятые по одному документу. Объем партии не должен превышать 1000 м длины цепи.

4.3. От каждой предъявленной для приемосдаточных испытаний партии цепей должен быть произвольно отобран один образец длиной 2,5 м для проверки внешнего вида и подвижности шарнирных соединений и один пятизвеипый образец для проверки размеров и испытаний на растяжение.

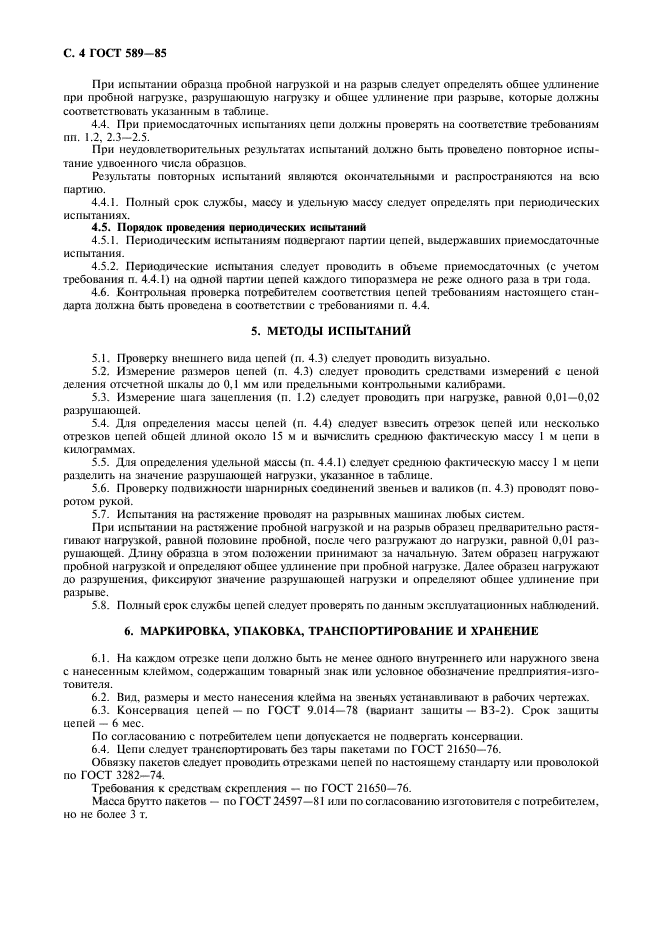

С. 4 ГОСТ 589-85

При испытании образца пробной нагрузкой и на разрыв следует определять общее удлинение при пробной нагрузке, разрушающую нагрузку и общее удлинение при разрыве, которые должны соответствовать указанным в таблице.

4.4. При приемосдаточных испытаниях цепи должны проверять на соответствие требованиям пп. 1.2, 2.3—2.5.

При неудовлетворительных результатах испытаний должно быть проведено повторное испытание удвоенного числа образцов.

Результаты повторных испытаний являются окончательными и распространяются на всю партию.

4.4.!. Полный срок службы, массу и удельную массу следует определять при периодических испытаниях.

4.5. Порядок проведения периодических испытаний

4.5.1. Периодическим испытаниям подвергают партии цепей, выдержавших приемосдаточные испытания.

4.5.2. Периодические испытания следует проводить в объеме приемосдаточных (с учетом требования п. 4.4.1) на одной партии цепей каждого типоразмера не реже одного раза в три года.

4.6. Контрольная проверка потребителем соответствия цепей требованиям настоящего стандарта должна быть проведена в соответствии с требованиями п. 4.4.

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Проверку внешнего вида цепей (п. 4.3) следует проводить визуально.

5.2. Измерение размеров цепей (п. 4.3) следует проводить средствами измерений с ценой деления отсчетной шкалы до 0.1 мм или предельными контрольными калибрами.

5.3. Измерение шага зацепления (п. 1.2) следует проводить при нагрузке, равной 0,01—0,02 разрушающей.

5.4. Я™ определения массы цепей (п. 4.4) следует взвесить отрезок цепей или несколько отрезков цепей обшей длиной около 15 м и вычислить среднюю фактическую массу I м цепи в килограммах.

5.5. Для определения удельной массы (п. 4.4.1) следует среднюю фактическую массу I м цепи разделить на значение разрушающей нагрузки, указанное в таблице.

5.6. Проверку подвижности шарнирных соединений звеньев и валиков (п. 4.3) проводят поворотом рукой.

5.7. Испытания на растяжение проводят на разрывных машинах любых систем.

При испытании на растяжение пробной нагрузкой и на разрыв образец предварительно растягивают нагрузкой, равной половине пробной, после чего разгружают до нагрузки, равной 0,01 разрушающей. Длину образца в этом положении принимают за начальную. Затем образец нагружают пробной нагрузкой и определяют общее удлинение при пробной нагрузке. Далее образен нагружают до разрушения, фиксируют значение разрушающей нагрузки и определяют общее удлинение при разрыве.

5.8. Полный срок службы цепей следует проверять по данным эксплуатационных наблюдений.

6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. На каждом отрезке цепи должно быть не менее одного внутреннего или наружного звена с нанесенным клеймом, содержащим товарный знак или условное обозначение предприятия-изготовителя.

6.2. Вид, размеры и место нанесения клейма на звеньях устанавливают в рабочих чертежах.

6.3. Консервация цепей — по ГОСТ 9.014-78 (вариант защиты — ВЗ-2). Срок защиты цепей — 6 мес.

По согласованию с потребителем цепи допускается не подвергать консервации.

6.4. Цепи следует транспортировать без тары пакетами по ГОСТ 21650-76.

Обвязку пакетов следует проводил»отрезками цепей по настоящему стандарту или проволокой по ГОСТ 3282-74.

Требования к средствам скрепления — по ГОСТ 21650-76.

Масса брутто пакетов — по ГОСТ 24597-81 или по согласованию изготовителя с потребителем, но не более 3 т.

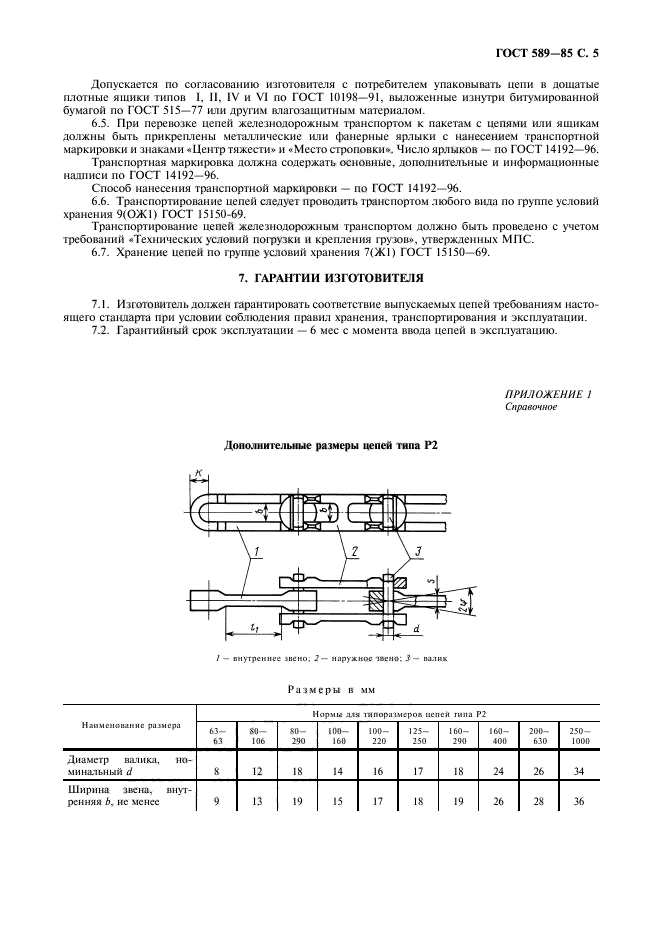

ГОСТ 589-85 С. 5

Допускается по согласованию изготовителя с потребителем упаковывать цепи в дошатые плотные ящики типов 1. II, IV и VI по ГОСТ 10198-91, выложенные изнутри битумироваипой бумагой по ГОСТ 515-77 или другим апагозащитным материалом.

6.5. При перевозке цепей железнодорожным транспортом к пакетам с цепями или яшикам должны быть прикреплены металлические или фанерные ярлыки с нанесением транспортной маркировки и знаками «Центр тяжести* и «-Место строповки». Число ярлыков — по ГОСТ 14192—%.

Транспортная маркировка должна содержать основные, дополнительные и информационные надписи по ГОСТ 14192-96.

Способ нанесения транспортной маркировки — по ГОСТ 14192—%.

6.6. Транспорлфование цепей следует проводить транспортом любого вида по группе условий хранения 9(ОЖ!) ГОСТ 15150-69.

Транспортирование пепей железнодорожным транспортом должно быть проведено с учетом требований «Технических условий погрузки и крепления грузов*, утвержденных МГ1С.

6.7. Хранение пепей по группе условий хранения 7(Ж1) ГОСТ 15150-69.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1. Изготовитель должен гарантировать соответствие выпускаемых цепей требованиям настоящего стандарта при условии соблюдения правил хранения, транспортирования и эксплуатации.

7.2. Гарантийный срок эксплуатации — 6 мес с момента ввода цепей в эксплуатацию.

ПРИЛОЖЕНИЕ / Справочное

Дополнительные размеры цепей типа Р2

I — внутреннее >вено. 2— наружное чвено; 3 — валик

Размеры в мм

	Нормы для тиноратмеров испей тина Р2
Нан м е но на пне размера	63- 63	80- 106	80- 290	100- 160	100- 220	125— 2S0	160 — 290	160- 400	200- 630	250- 1000
Диамсгр валика. номинальный d	8	12	18	14	16	17	18	24	26	34
Ширина звена, внутренняя Ь, НС мснсс	9	13	19	15	17	18	19	26	28	36

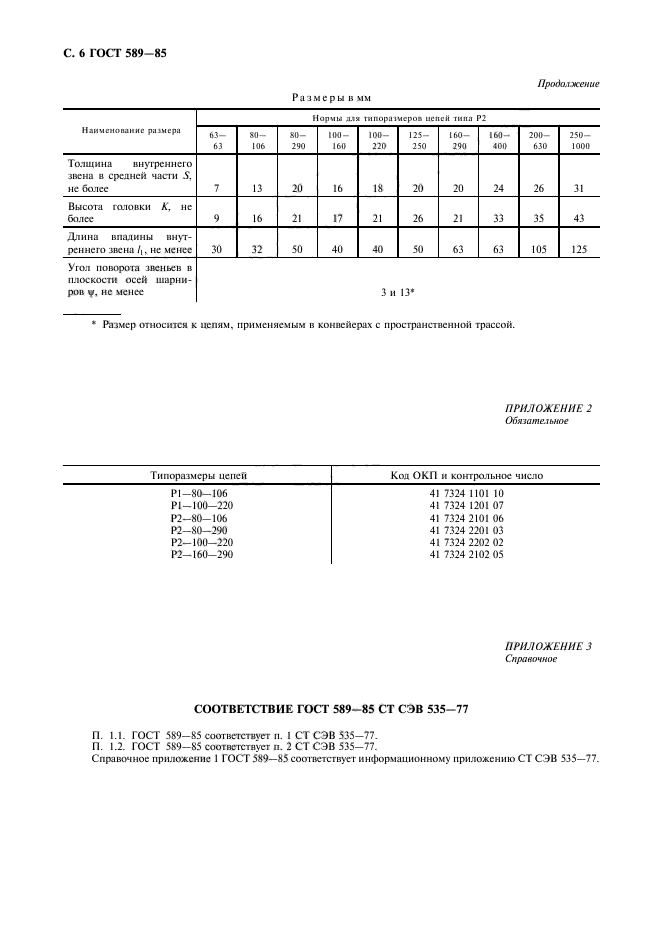

С. 6 ГОСТ 589-85

Продолжение

Размеры в мм

HopviM для пшори lucpoB иепей типа Р2

Наименование рамера	63- 63	S0- 106	80- 290	100- 160	100- 220	125-2 S0	160— 290	160- 400	200- 630	250- 1000
Толщина внутреннего звена в средней части S. не более	7	13	20	16	18	20	20	24	26	31
Высога головки А’, не более	9	16	21	17	21	26	21	33	35	43
Длина впалины внутреннего звена /\|, не менее	30	32	50	40	40	50	63	63	105	125

Угол поворота звеньев в плоскости осей шарниров у. не менее 3 и 13*

* Размер относится к цепям, применяемым в конвейерах с пространственной трассой.

ПРИЛОЖЕНИИ 2 Обязательное

Типоразмеры цепей	Код ОКП и контрольное число
Р1—80—106	41 7324 1101 10
PI-100-220	41 7324 1201 07
Р2—80—106	41 7324 2101 06
Р2—80—290	41 7324 2201 03
Р2—100—220	41 7324 2202 02
Р2-160-290	41 7324 2102 05

ПРИЛОЖЕНИЕ 3 Справочное

СООТВЕТСТВИЕ ГОСТ 589-85 СТ СЭВ 535-77

П. 1.1. ГОСТ 589-85 соответствует п. 1 СТ СЭВ 535-77.

П. 1.2. ГОСТ 589-85 соответствует и. 2 СТ СЭВ 535-77.

Справочное приложение 1 ГОСТ 589-85 соответствует информационному приложению С’Т СЭВ 535—77.

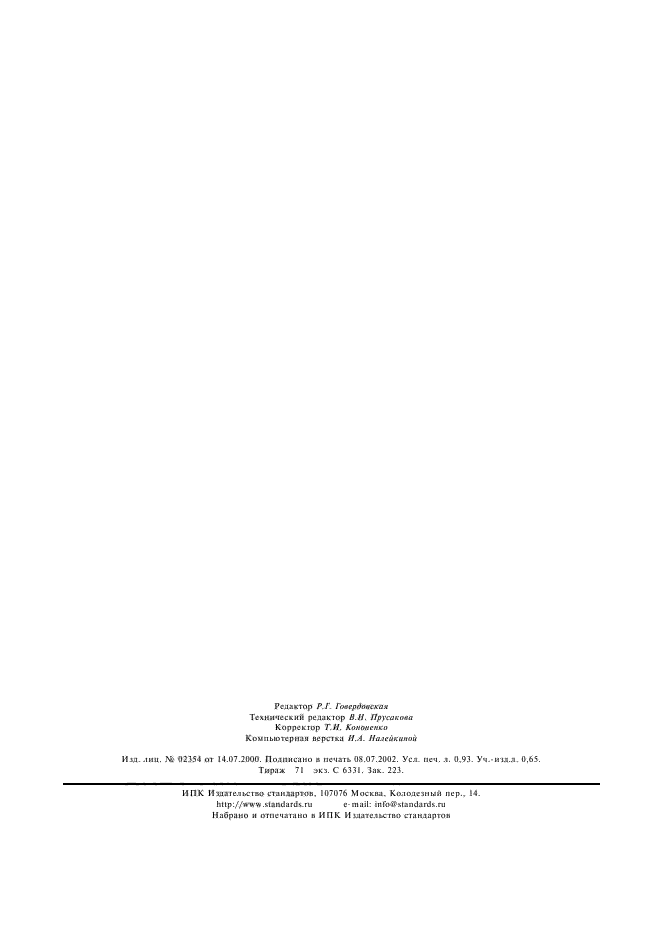

Редактор Р.Г. Го*ерйо*сках Технический редактор В.!!. Прусакома Корректор Т.Н. Konohchko Компьютерная верстка И.Л. На.зсйкипои
