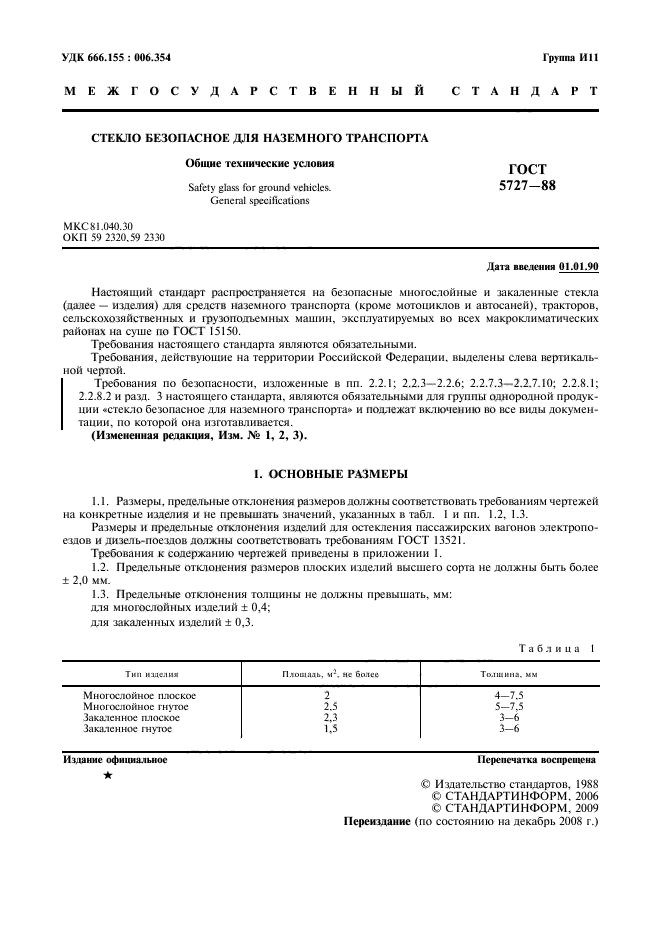

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТЕКЛО БЕЗОПАСНОЕ ДЛЯ НАЗЕМНОГО ТРАНСПОРТА

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 5727-88

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

УДК 666.155:006.354 Группа И11

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТЕКЛО БЕЗОПАСНОЕ ДЛЯ

НАЗЕМНОГО ТРАНСПОРТА

ГОСТ 5727-88

Общие технические условия.

Safety glass for ground vehicles. General specifications

ОКП 59 2300

Срок действия с 01.01.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на безопасные трехслойные и закаленные стекла (далее — изделия) для средств наземного транспорта (кроме мотоциклов и автосаней), тракторов, сельскохозяйственных и грузоподъемных машин, изготовляемых для нужд народного хозяйства и для экспорта, эксплуатируемых во всех макроклиматических районах на суше по ГОСТ 15150.

Стандарт не распространяется на электрообогреваемые стекла.

Требования по безопасности, изложенные в пп.2.2.1; 2.2.3-2.2.6; 2.2.7.3-2.2.7.10; 2.2.8.1; 2.2.8.2 и разд.3 настоящего стандарта, являются обязательными для группы однородной продукции «стекло безопасное для наземного транспорта» и подлежат включению во все виды документации, по которой она изготавливается

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1. Размеры, предельные отклонения размеров должны соответствовать требованиям чертежей на конкретные изделия и не превышать значений, указанных в табл. 1 и п.п. 1.2, 1.3.

Размеры и предельные отклонения изделий для остекления пассажирских вагонов электропоездов и дизель-поездов должны соответствовать требованиям ГОСТ 13521.

Требования к содержанию чертежей приведены в приложении 1.

1.2. Предельные отклонения размеров плоских изделий высшего сорта не должны быть более +2,0 мм.

1.3. Предельные отклонения толщины не должны превышать, мм:

для трехслойных изделий ±0,4;

для закаленных изделий ±0,3.

Издание официальное Перепечатка воспрещена

Т а б л и ц а 1

Тип изделия

Площадь, м², не более

Толщина, мм

Трехслойное плоское

Трехслойное гнутое

Закаленное плоское

Закаленное гнутое

2,5

2,3

1,5

4—7,5

5—7,5

3—6

Для закаленных изделий высшего сорта отклонение по толщине не должно превышать ±0,2 мм.

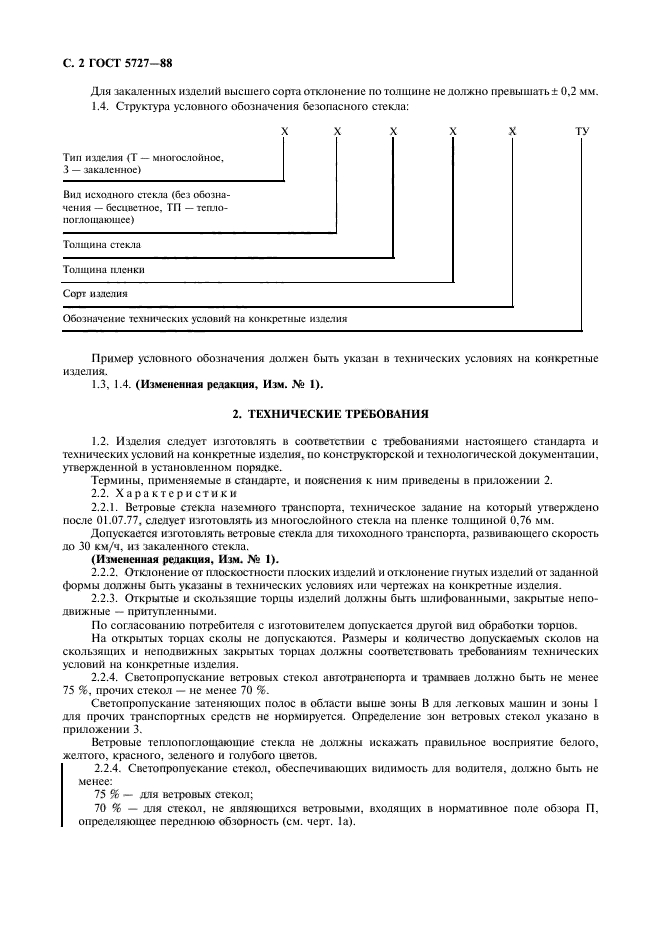

1 4. Структура условного обозначения безопасного стекла:

х х х х х ту

Тип изделия (Т—трехслойное,

3 — закаленное)

Вид исходного стекла (без обозначения — бесцветное, ТП — теплопоглощающее)

Толщина стекла

Толщина пленки

Сорт изделия

Обозначение технических условий на конкретные изделия

Пример условного обозначения должен быть указан в технических условиях на конкретные изделия.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Изделия должны изготовляться в соответствии с требованиями настоящего стандарта и технических условий на конкретные изделия, по конструкторской и технологической документации, утвержденной в установленном порядке.

Термины, применяемые в стандарте, и пояснения к ним приведены в приложении 2.

2.2. Характеристики

2.2.1. Ветровые стекла наземного транспорта, техническое задание на которые утверждено после 01.07.77, должны изготовляться из трехслойного стекла на пленке толщиной 0,76 мм.

Допускается изготовлять ветровые стекла для тихоходного транспорта, развивающего скорость до 30 км/ч, из закаленного стекла.

22.2 Отклонение от плоскостности плоских изделий и отклонение гнутых изделий от заданной формы должны быть указаны в технических условиях или чертежах на конкретные изделия.

2.2.3. Открытые и скользящие торцы изделий должны быть шлифованными, закрытые неподвижные — притупленными.

По согласованию потребителя с изготовителем допускается другой вид обработки торцов.

На открытых торцах сколы не допускаются. Размеры и количество допускаемых сколов на скользящих и неподвижных закрытых торцах должны соответствовать требованиям технических условий на конкретные изделия

2.2.4. Светопропускание стекол, обеспечивающих видимость для водителя, должно быть не менее:

75% — для ветровых стекол;

70% — для стекол, не являющихся ветровыми, входящих в нормативное поле обзора П, определяющее переднюю обзорность (см. черт.1а).

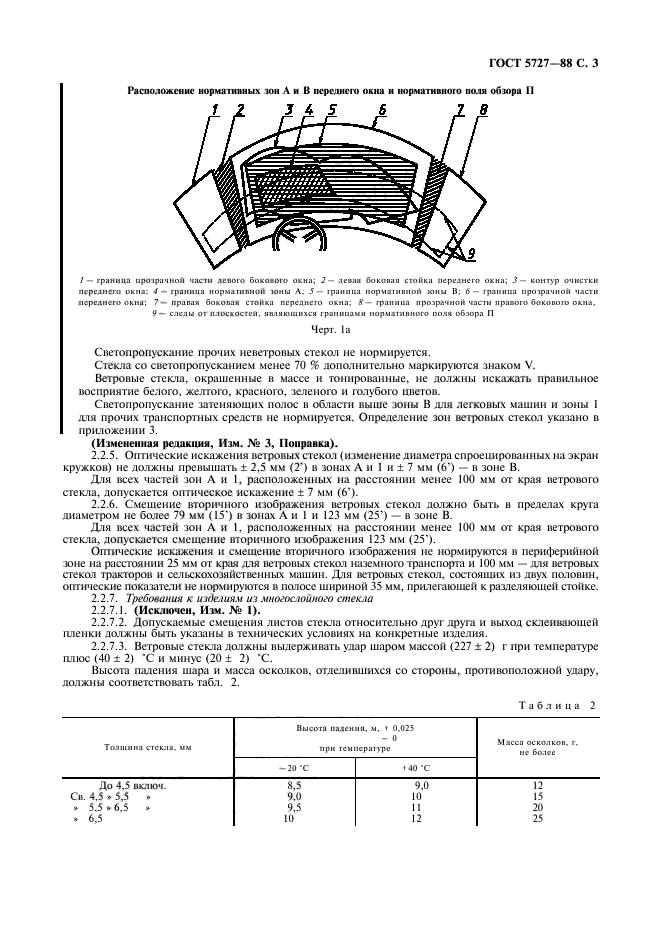

Расположение нормативных зон А и В переднего окна
и нормативного поля обзора П
