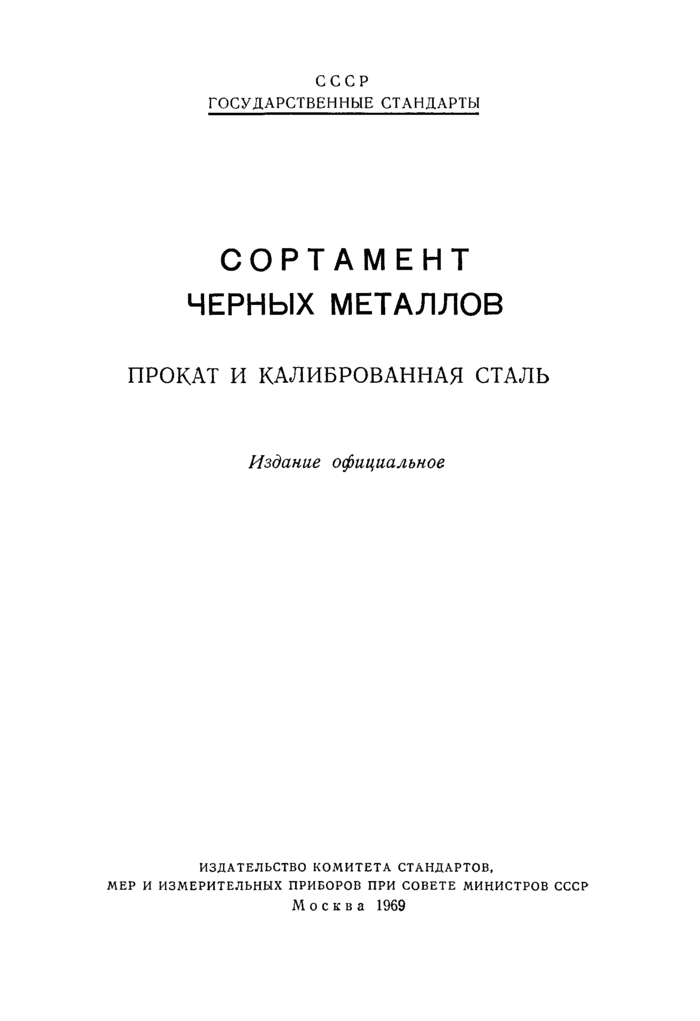

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ
СОРТАМЕНТ ЧЕРНЫХ МЕТАЛЛОВ
ПРОКАТ И КАЛИБРОВАННАЯ СТАЛЬ
Издание официальное
ИЗДАТЕЛЬСТВО КОМИТЕТА СТАНДАРТОВ,
МЕР И ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ ПРИ СОВЕТЕ МИНИСТРОВ СССР Москва 1969
УДК 669(012)

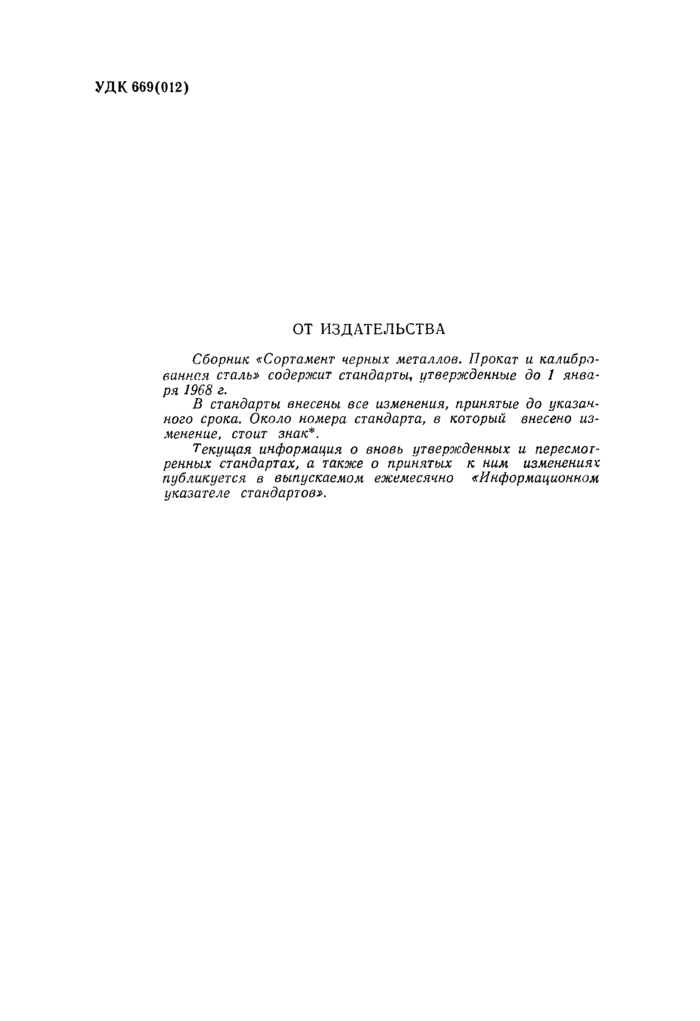

ОТ ИЗДАТЕЛЬСТВА
Сборник <гСортамент черных металлов. Прокат и калиброванная сталь> содержит стандарты, утвержденные до 1 января 1968 г.
В стандарты внесены все изменения, принятые до указанного срока. Около номера стандарта, в который внесено изменение, стоит знак*.
Текущая информация о вновь утвержденных и пересмотренных стандартах, а также о принятых к ним изменениям публикуется в выпускаемом ежемесячно «Информационном указателе стандартов>.
|
Ззксйев Гостоа Kj.Sfe.’SH-IW «. а. о/, w тъ^1 | ИзданиеоАццц_ |
||
|
СССР Государственный комитет Совета Министров Союза ССР по внедрению передовой техники в народное хозяйство |

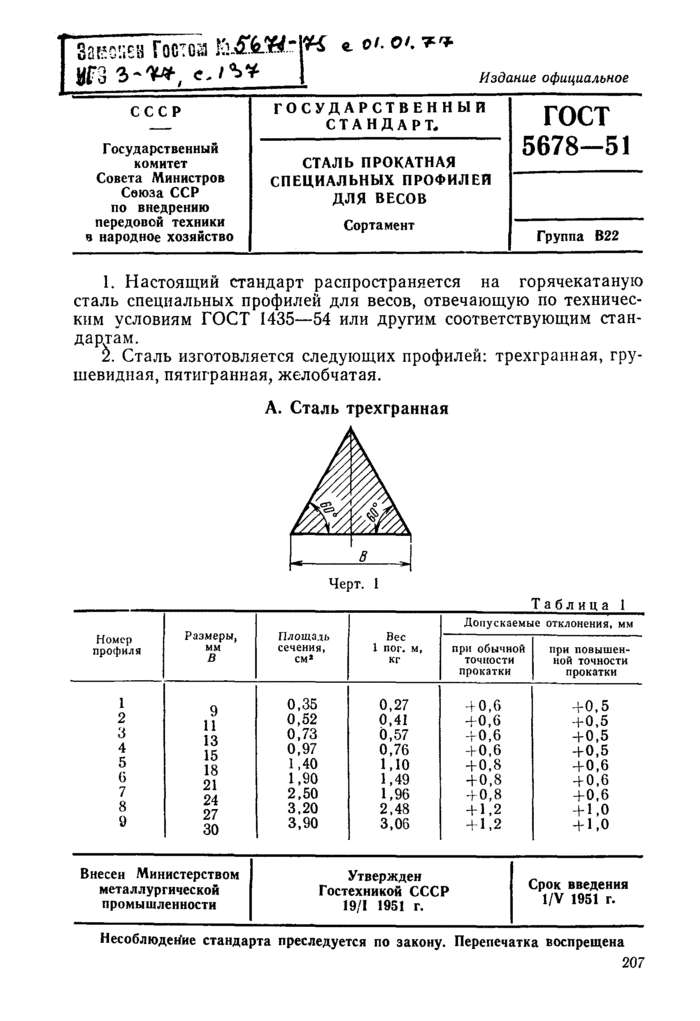

ГОСУДАРСТВЕННЫЙ СТАНДАРТ. |
ГОСТ 5678-51 |
|
СТАЛЬ ПРОКАТНАЯ СПЕЦИАЛЬНЫХ ПРОФИЛЕЙ ДЛЯ ВЕСОВ Сортамент |
||
|
Группа В22 |
||
1. Настоящий стандарт распространяется на горячекатаную сталь специальных профилей для весов, отвечающую по техническим условиям ГОСТ 1435-54 или другим соответствующим стандартам.
2. Сталь изготовляется следующих профилей: трехгранная, грушевидная, пятигранная, желобчатая.
Л. Сталь трехгранная
Таблица 1
|
Размеры, |
Плошадь |
Вес |
Допускаемые отклонения, мм |
||
|
Номер |
при обычной |
||||
|
профиля |
мм |
сечения. |
1 пог. м, |
при повышен- |
|
|
В |
см* |
кг |
ТОЧНОСТИ |
ной точности |
|
|
прокатки |
прокатки |
||||
|
1 |
Q |
0,35 |
0,27 |
40,6 |
40.5 |
|
2 |
11 13 15 18 21 24 27 30 |
0,52 |
0,41 |
40.6 |
40,5 |
|
3 |
0,73 |
0,57 |
40.6 |
40,5 |
|
|
4 |
0,97 |
0,76 |
40.6 |
40,5 |
|
|
5 |
1.40 |
1,10 |
40.8 |
40,6 |
|
|
0 |
1,90 |
1,49 |
40,8 |
40,6 |
|
|
7 |
2,50 |
1,96 |
40.8 |
40.6 |
|
|
8 |
3.20 |
2.48 |
41.2 |
4-1.0 |
|
|
У |
3,90 |
3,06 |
4 1.2 |
4-1.0 |
|
Внесен Министерством металлургической промышленности
Утвержден Гостехникой СССР 19/1 1951 г.
Срок введения 1/V 1951 г.
Несоблюдение стандарта преследуется по закону. Перепечатка воспрещена
207

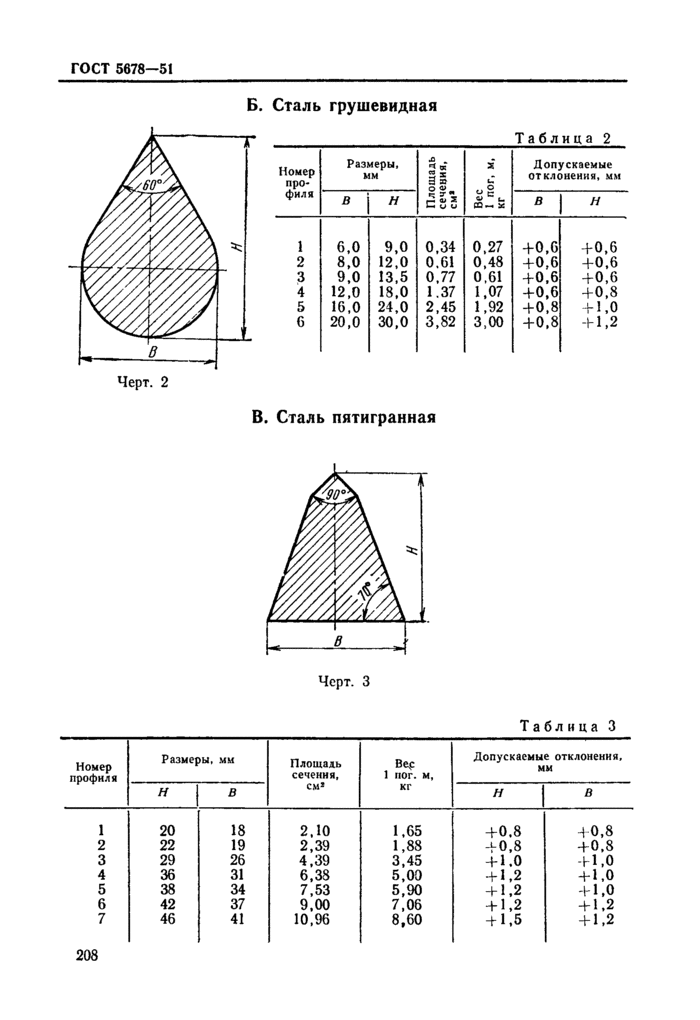

Б. Сталь грушевидная
Черт. 2
Таблица 2
|
Номер про филя |
Размеры, мм |
из . 2″ if |
Вес 1 пог, м, кг |
Допускаемые отклонения, мм |
||
|
В |
н |
В |
И |
|||
|
1 |
6,0 |
9,0 |
0,34 |
0,27 |
+0,6 |
+0,6 |
|
2 |
8,0 |
12,0 |
0.61 |
0,48 |
+0,6 |
+0,6 |
|
3 |
9,0 |
13,5 |
0,77 |
0,61 |
+0,6 |
+0,6 |
|
4 |
12,0 |
18,0 |
1.37 |
1.07 |
+0,6 |
+ 0,8 |
|
5 |
16,0 |
24,0 |
2,45 |
1,92 |
+0,8 |
+ 1.0 |
|
б |
20,0 |
30,0 |
3,82 |
3,00 |
+0.8 |
+ 1.2 |
В. Сталь пятигранная
Таблица 3
|
Номер профиля |
Размеры, мм |
Площадь сечения, см* |
Вер 1 пог. м, кг |
Допускаемые отклонения, мм |
||
|
Н |
В |
Н |
В |
|||
|
1 |
20 |
18 |
2,10 |
1,65 |
+ 0.8 |
+0,8 |
|
2 |
22 |
19 |
2,39 |
1,88 |
+ 0,8 |
+0.8 |
|
3 |
29 |
26 |
4,39 |
3,45 |
+ 1.0 |
+ 1.0 |
|
4 |
36 |
31 |
6,38 |
5,00 |
+ 1,2 |
+ 1,0 |
|
5 |
38 |
34 |
7,53 |
5,90 |
+ 1.2 |
+ 1.0 |
|
6 |
42 |
37 |
9,00 |
7,06 |
+ 1.2 |
+ 1.2 |
|
7 |
46 |
41 |
10,96 |
8,60 |
+ 1.5 |
+ 1,2 |
208

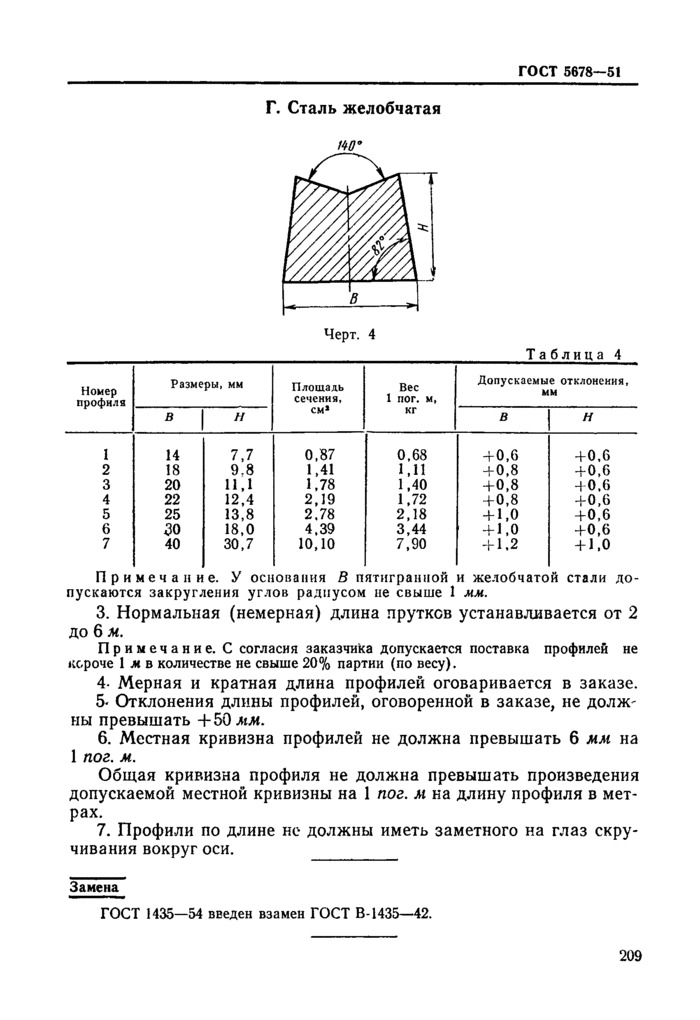

Г. Сталь желобчатая
М9
|
Номер профиля |
Размеры, мм |
Площадь сечения, см* |
Вес 1 пог. м, кг |
Допускаемые отклонения, мм |
||
|
* |
Н |
В |
н |
|||
|
1 |
14 |
7.7 |
0,87 |
0,68 |
4-0,6 |
+0.6 |
|
2 |
18 |
9.8 |
1.41 |
1,11 |
4-0,8 |
+0,6 |
|
3 |
20 |
11.1 |
1.78 |
1,40 |
4-0,8 |
4 0.6 |
|
4 |
22 |
12.4 |
2,19 |
1,72 |
4-0,8 |
+0,6 |
|
5 |
25 |
13,8 |
2.78 |
2,18 |
4-1,0 |
+0.6 |
|
6 |
30 |
18,0 |
4.39 |
3,44 |
4-1,0 |
+0.6 |
|
7 |
40 |
30,7 |
10,10 |
7,90 |
+ 1.2 |
+ 1.0 |
Примечание. У основания В пятигранной и желобчатой стали допускаются закругления углов радиусом не свыше 1 мм.
3. Нормальная (немерная) длина прутков устанавливается от 2 до 6 м.
Примечание. С согласия заказчика допускается поставка профилей не короче 1 м в количестве не свыше 20% партии (по весу).
4- Мерная и кратная длина профилей оговаривается в заказе.
5- Отклонения длины профилей, оговоренной в заказе, не долж^ иы превышать +50 мм.
6. Местная кривизна профилей не должна превышать б мм на 1 пог. м.
Общая кривизна профиля не должна превышать произведения допускаемой местной кривизны на 1 пог. м на длину профиля в метрах.
7. Профили по длине не должны иметь заметного на глаз скручивания вокруг оси. _
Замена
209
ГОСТ 1435-54 введен взамен ГОСТ В-1435—42.

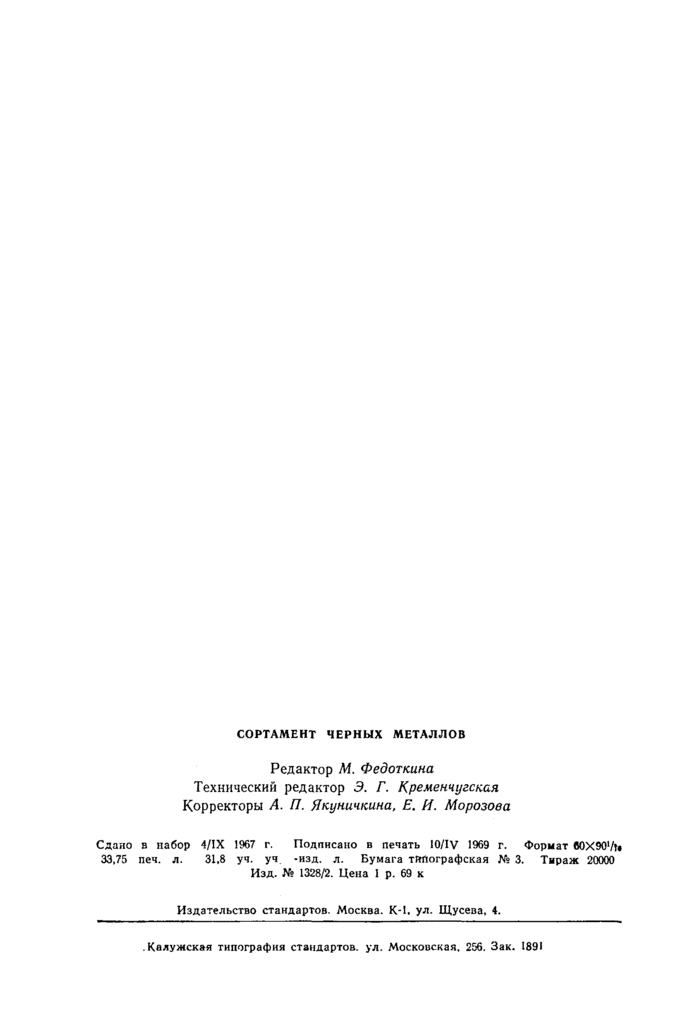

СОРТАМЕНТ ЧЕРНЫХ МЕТАЛЛОВ
