ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТАЛЬ
ЙГ
МЕТАЛЛОГРАФИЧЕСКИЙ МЕТОД ОЦЕНКИ МИКРОСТРУКТУРЫ ЛИСТОВ И ЛЕНТЫ
ГОСТ 5640-68 Издание официальное
м
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва

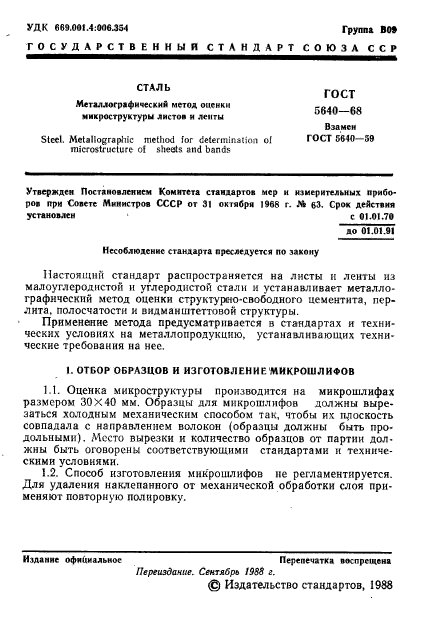

УДК 669.001.4:006.354 Группа ВО*
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТАЛЬ
ГОСТ
5640—68
Взамен
Металлографический метод оценки микроструктуры аистов и ленты
ГОСТ 5640-59
Steel. Metallographic method for determination ol microstructure ol sheets and bands
Утвержден Постановлением Комитета стаядарюв мер и измерительных приборов при Совете Министров СССР от 31 октября 1968 г. Л* 63. Срок действия
с 01.01.70 яо 01.0t.9l
установлен
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на листы и ленты из малоуглеродистой и углеродистой стали и устанавливает металлографический метод оценки структурно-свободного цементита, перлита. полосчатости и видманштеттовой структуры.
Применение метода предусматривается в стандартах и технических условиях на металлопродукцию, устанавливающих технические требования на нес.
I. ОТБОР ОБРАЗЦОВ И ИЗГОТОВЛЕНИЕ МИКРОШЛИФОВ
1.1. Оценка микроструктуры производится на микрошлифах размером 30X40 мм. Образцы для микрошлнфов должны вырезаться холодным механическим способом так, чтобы их плоскость совпадала с направлением волокон (образцы должны быть продольными). Место вырезки и количество образцов от партии дол-жны быть оговорены соответствующими стандартами и техническими условиями.
1.2. Способ изготовления микрошлнфов не регламентируется. Для удаления наклепанного от механической обработки слоя применяют повторную полировку.
Издание официальное Перепечатка воспрещена
Переиздание. Сентябрь 1988 г.
© Издательство стандартов, 1988

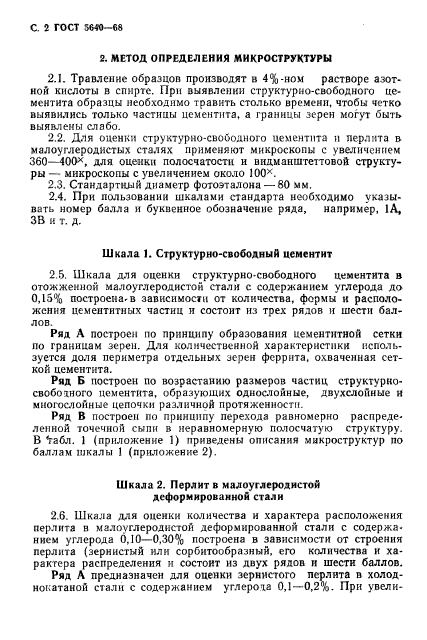

С. 2 ГОСТ 5649-68
2. МЕТОД ОПРЕДЕЛЕНИЯ МИКРОСТРУКТУРЫ
2.1. Травление образцов производят в 4%-ном растворе азотной кислоты в спнрте. При выявлении структурно-свободного цементита образцы необходимо травить столько времени, чтобы четко выявились только часгниы цементита, а границы зерен мот быть выявлены слабо.
2.2. Для опенки структурно-свободного цементита и перлита в малоуглеродистых сталях применяют микроскопы с увеличением 360—400х, для оценки полосчатости и видманштеттовой структуры —■ микроскопы с увеличением около 100х.
2.3. Стандартный диаметр фотоэталона —80 мм.
2.4. При пользовании шкалами стандарта необходимо указывать номер балла и буквенное обозначение ряда, например, 1А, ЗВ и т. Д.
Шкала 1. Структурно-свободный цементит
2.5. Шкала для оценки структурно-свободного цементита в отожженной малоуглеродистой стали с содержанием углерода до 0,15% построена, в зависимости от количества, формы» к расположения цемеититных частиц и состоит из трех рядов и шести баллов.
Ряд А построен по принципу образования цементнтной сетки по границам зерен. Для количественной характеристики используется доля периметра отдельных зерен феррита, охваченная сеткой цементита.
Ряд Б построен по возрастанию размеров частиц структурко-свобоаного цементита, образующих однослойные, двухслойные и многослойные цепочки различной протяженности.
Ряд В построен по принципу перехода равномерно распределенной точечной сыпи в неравномерную полосчатую структуру. В *габл. 1 (приложение 1) приведены описания микроструктур по баллам шкалы 1 (приложение 2).
Шкала 2. Перлит в малоуглеродистой деформированной стали
2.6. Шкала для оценки количества и характера расположения перлита в малоуглеродистой деформированной стали с содержанием углерода 0,10—0.30% построена в зависимости от строения перлита (зернистый или сорбитообразный, его количества и характера распределения и состоит из двух рядов и шести баллов.
Ряд А предназначен для оценки зернистого перлита в холоднокатаной стали с содержанием углероаа 0,1—0,2%. При увели-

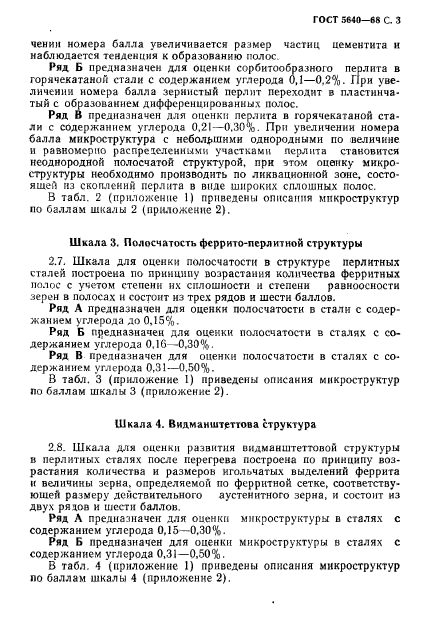

ГОСТ 5640-68 с 3
чении номера балла увеличивается размер частиц цементита и наблюдается тенденция к образованию полос.
Ряд Б предназначен для оценки сорбитообразного перлита в горячекатаной стали с содержанием углерода 0,1—0.2%. При увеличении номера балла зернистый перлит переходит в пластинчатый с образованием дифференцированных полос.
Ряд В предназначен для оценки перлита в горячекатаной стали с содержанием углерода 0.21—0.30%. При увеличении номера балла микроструктура с небольшими однородными по величине и равномерно распределенными участками перлита становится неоднородной полосчатой структурой, при этом оценку микроструктуры необходимо производить по ликвацнонной зоне, состоящей из скоплений перлита в виде широких сплошных полос.
В табл. 2 (приложение 1) приведены описания микроструктур но баллам шкалы 2 (приложение 2).
Шкала 3. Полосчатость феррито-перлитной структуры
2.7. Шкала для оценки полосчатости в структуре перлитных сталей построена по принципу возрастания количества ферритных полос с учетом степени их сплошности и степени равноосности зерен в полосах и состоит из трех рядов и шести баллов.
Ряд А предназначен для оценки полосчатости в стали с содержанием углерода до 0,15%.
Ряд Б предназначен для оценки полосчатости в сталях с содержанием углерода 0.1G—0,30%.
Ряд В предназначен для опенки полосчатости в сталях с содержанием углерода 0,31—0,50%.
В табл. 3 (приложение 1) приведены описания микроструктур по баллам шкалы 3 (приложение 2).

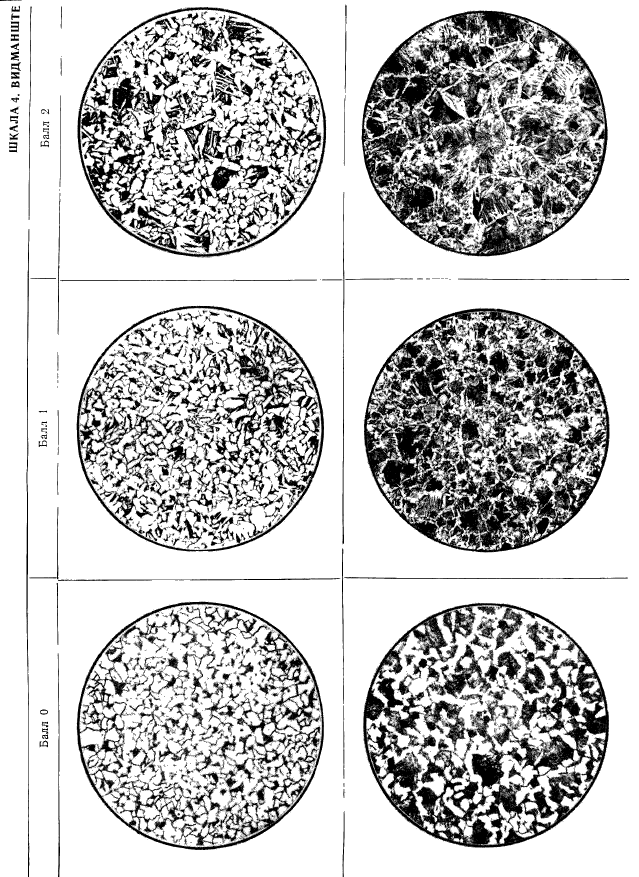

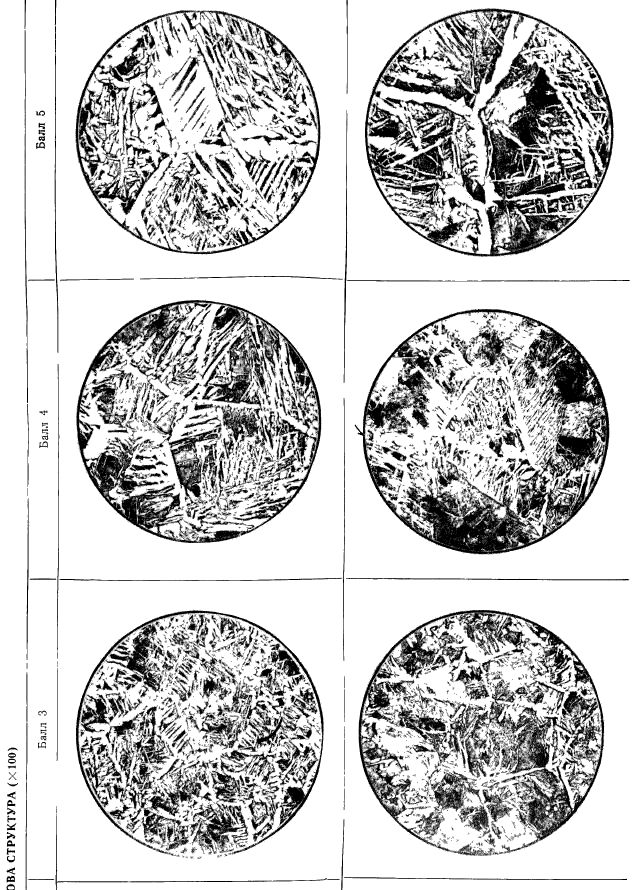

Шкала 4. Видманштрттова структура
2.8. Шкала для оценки развития видманштеттовой структуры в перлитных сталях после перегрева построена по принципу возрастания количества и размероь игольчатых выделений феррита и величины зерна, определяемой по ферритной сетке, соответствующей размеру действительного аустеннтного зерна, и состоит из двух ряяов и шести баллов.
Ряд Л предназначен для оценка микроструктуры в сталях с содержанием углерода 0,15—0,30%.
Ряд Б предназначен для опенки микроструктуры в сталях с содержанием углерода 0,31—0.50%.
В табл. 4 (приложение 1) приведены описания микроструктур по баллам шкалы 4 (приложение 2).
С. 4 ГОСТ 5640-68

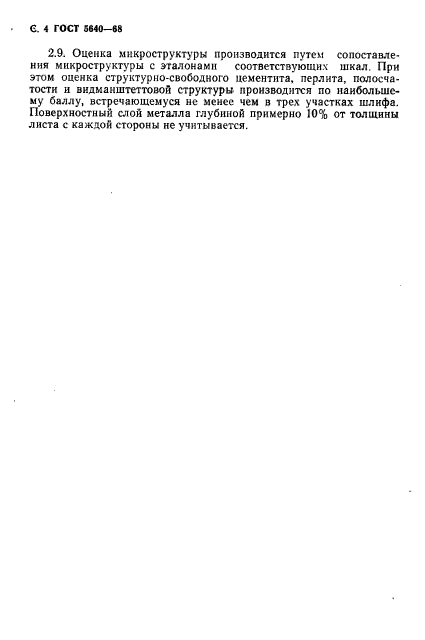

2.9. Оценка микроструктуры производится путем сопоставления микроструктуры с эталонам» соответствующих шкал. При этом оценка структурно-свободного цементита, перлита, полосчатости и видманштеттовой структуры производится по наибольшее му баллу, встречающемуся не менее чем в трех участках шлифа. Поверхностный слой металла глубиной примерно 10% от толщины листа с каждой стороны не учитывается.
ПРИЛОЖЕНИЕ I Таблица 1
Шкала 1. Структурно-свободный цементит
Номер
балла
Ряд А
Ряд В
Олясамм* ¥нир-ас7ру*тугм
Ряд Б
|
Равномерно распределения я точечная или мелкоглобуляриая сыпь из цементитных частиц размеров до I— 2 мм Неравиоосные вьючения це**ити-та с размерами до 5 мм, расположенные равномерно в объеме зерен и нд стыках Относительно равномерно распределенные частицы цементита разме рами более 5 мм, имеющие склон Hocib к залеганию в виде сетки по границам зерен к охватывающие не более */« периметра зерен феррита Включения цементита, залегающие в ьиде сетки но границам зерен и охватывающие до */» периметра зерна феррита Включения цементита, залегающие в виде сетки по границам зерен и охватывающие до % периметра зер на феррита Включения цементита, образующие сплошную или почти сплошную сетку по границам зерен феррита |
Точечная на и сиелкоглобуляриая сыпь нз цементнтных частиц, имеющих тенденцию к образованию одно-слоГжых цепочек Частицы цементита размерами 1— 2 мм. образующие однослойные це почки Однослойные и двухслойные цепочки т частиц цементита размера ми до 3 мм Однослойны* и двухслойные це почки из частиц размерами до 5 мм Двухслойные и трехслойные це-пички, проходящие через все поле зрения и состоящие из частиц цементита размерами более 5 мы Широкие многослойные цепочки, проходящие через все папе зрения н состоящие из крупных (более 5 мм) частиц |
Точечная или м ел коглобул яркая сыпь, равномерно распределенная по полю шлифа и имеющая некоторую ориентировку в на правлении деформации Мелкоглобулярная сыпь с размерами частиц 1—2 мм, ориентированная в направлении деформации Небольшие скопления частиц цементита размера** 1—2 мм. ориентированные в направлении деформации Глобулярные частицы размерами 2—3 мм. расположенные н виде скоплений и разорванных полос, вытянутых в направлении деформации Структура соответствует баллу 4 ряда Б Структура соответствует баллу 5 ряда В |
|
Р*А А Равномерно или относительно равномерно распределенный зернистый перлит с размерами частиц от мелкоглобулярного до L—2 мм по Небольшая строчечность зерннсто го перлита в направлении деформации Неравномерное распределение зернистого перлита, расположенного d виде скоплений, ориентированных в направлении деформации Более крупные скопления зернистого перлита, ориентированные в направлении деформации Одна сплошная и несколько разорванных полос зернистого перлита Ярко выраженное полосчатое распределение глобулярного перлита |
Оавсачн* микроструктуры Рид Б Номер балла Равномерно распределенные о ле зрения участки зерна перлита Небольшое количество участков сорбнтообразного перлита, слабо ориентированного в направлении деформации Более крупные участки сорбитооб-разного перлита, ориентированные ь направлении деформации Более крупные участки еорбито-образного перлита/ имеющие строчечное распределение Сорбитообразный, местами пластинчатый перлит, имеющий строчечное распределение Крупные участки сорбитообразно го и грубопластннчатого перлита, имеющего ярко выраженное строчеч. иое распределение (ширина строчек не менее’V5 диаметра поля зрения) |
Таблица 2 Ряд В с. 6 ГОСТ 5640-68 Шкала 2. Пердит в чадоуглсродястоА деформированной стали Равномерно распределенные в поле зрения небольшие участки тоикопластннчатого перлита Относительно равномерно распределенные более крупные участки перлита, слабо ориентированные в направлении деформации Неоднородные ito величине участки перлита, имеющие строчечное распределение Скопления перлита в оиде крупных участков, имеющих арочеч-юе распределение Одиа нлн несколько раэорван-■шх полос перлита, проходящих через все поле зрения Широкие сплошные полосы гтерлита более грубого строения, проходящие через нее поле зрения |

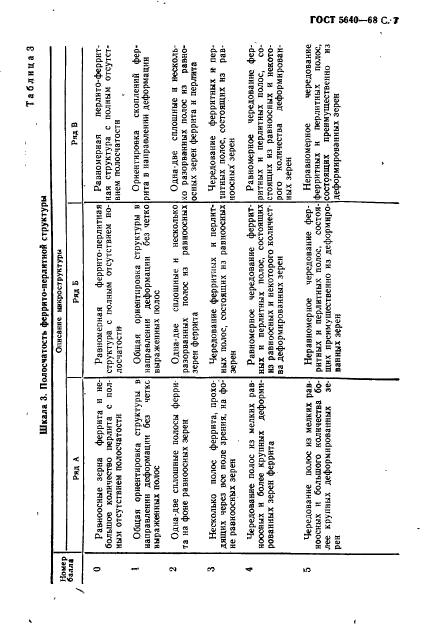

Таблица 3
Шкала 3. Полосчатость феррито-перлитной структуры
Копер б лл л а
Ряд в
Р*Д А
/
Qimcbkik микроструктуры
Ряд ь
|
Равноосные зерна феррита и небольшое количество перлита с полным отсутствием полосчатости Общая ориентировка структуры в направлении деформации без четко ммраженных полос Одна-две сплошные полосы феррита на фоне равноосных зерен Несколько полос феррита, прохо дяших через 1ке поле зрения, на фоне равноосных зерен Чередовакие полос из мелких равноосных и более крупных деформированных зерен феррита Чередование (юлос ид мелких ран яоосных и большого количества более крупных деформированных зерен |
Равиоиезная феррнто-перлмтиая структура с полним отсутствием полосчатости Общая ориентировка структуры в направлении деформации без четко выраженных оолос Одна-две сплошные и несколько разорванных по.тос из равноосных зерен феррита Чередование феррнтних и перлитных полос, состоящих нз равноосных зерен Равномерное чередование феррмт-ных и перлитных полос, состоящих из равноосных и некоторого количества деформированных зерен Неравномерное чередование фер-рнтных и перлитных полос, состой шнх преимущественно из деформиро ванных зерен |
Равномерная перлнто-феррит пая структура с паяным отсутствием полосчатости Ориентировка скоплений феррита в направлении деформации Одна две. сплошные а меско.ть хо разорванных полос из равноосных зерен феррита н перлита Чередование феррнтных к пер-шткых полос, сосггояшнх нз равноосных’ зерен Равномерное чередование фер-ритных н перлитных полос, состоящих из равноосных и некоторого количества деформированных зерен Неравномерное чередование Феррнтных и перлитных полос, состоящих преимущественно из деформированных зерен |

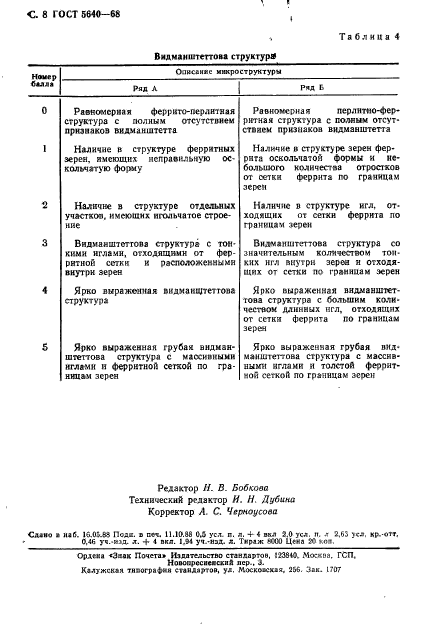

С. 8 ГОСТ 5640-68
Таблица 4
Видмаиштеттова структур*
Номгр
бин
Рид Ь
Ряд А
Олксаикс макроструктур*
|
Равномерная ферриго-перлитяая структура с полным отсутствием признаков видмаиштетта Наличие в структуре ферритных зерен, имеющих неправильную ос-кольчатую форму Наличке в структуре отдельных участков, имеющих игольчатое строение Видманштоттова структура с тонкими иглами, отходящими от фер-рнтной сотки к расположенными внутри зерен Ярко выраженная вкдманщтетгова структура Ярко выраженная грубая вндмаи-штеггова структура с маосивными иглами и феррнгной сеткой по границам зерен |
Равномерная перлнтмо-фер-рнтная структура с полным отсутствием признаков видмзнштегта Наличке в структуре зерен феррита оскольчатой формы и небольшого количества отростков от сетки феррита по границам зерен Наличие в структуре игл, отходящих от сетки феррита по границам зерен Внлмашнтеттова структура со значительным количеством тонких игл внутри зерен н отходящих от сетки по границам зерен Ярко выраженная вндыанштет-това структура с большим количеством длинных игл, отходящих от сетки феррита по границам зерея Ярко выраженная грубая вид-манштегтова структура с массивными иглами и толстой феррит-иой сеткой по границам зерен |
Редактор //. В. Бобкооа Технический редактор И. Н. Дубина Корректор Л. С. Черноусооа
Сдано » наб. lu.Oj-Si Поде, о см. 11.10.88 ОЛ уел. п. л. + 4 вил 8.0 уел. п. л 2.65 )сл, кр. от». О.Чй ув.-иад. я. + 4 пкя. 1.94 уч.-иад. я. Тираж «00 Цеиа *0*.
Ордева «Звав Почета» Иадательство стандартов, S23840. Москва. ГСП.
НоволрссвсвсхпА лер.. 3.
Калужская тввография стандарте», уд. Москоасхая. 256. Зак. 1Г07
ШКАЛА 4. ВИДМАНШТЕ
Балл 2
Балл I
Балл О
ЭВА СТРУКТУРА СХ100)
Балл 5
Балл 3
Балл 4
Валл О
Ряд
В
С.
Валл 2
Валл 1

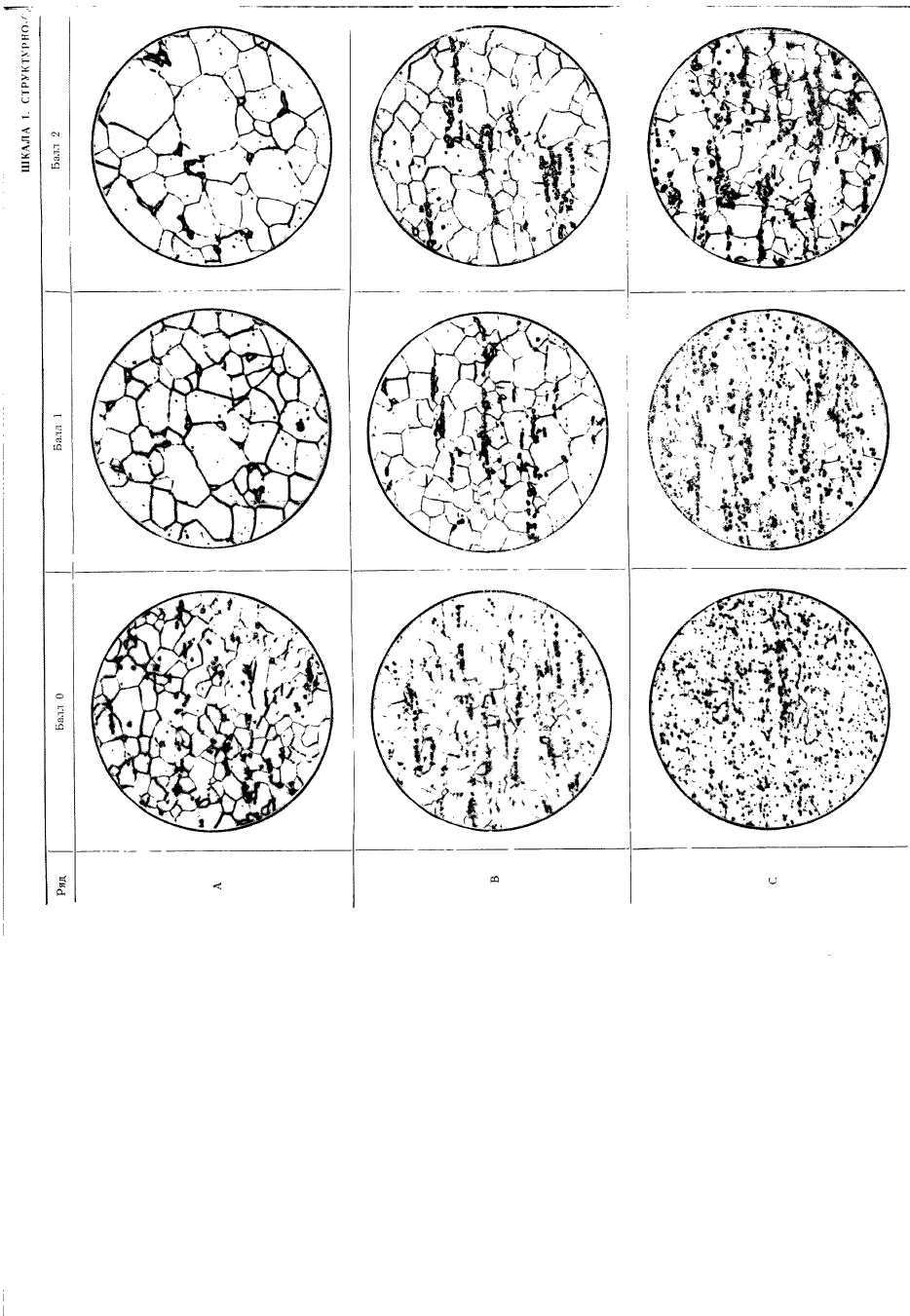

О ВОДНЫЙ ЦЕМЕНТИТ (Х360-400)
ПРИЛОЖЕНИЕ /
Валл 3
Балл 4
Балл о

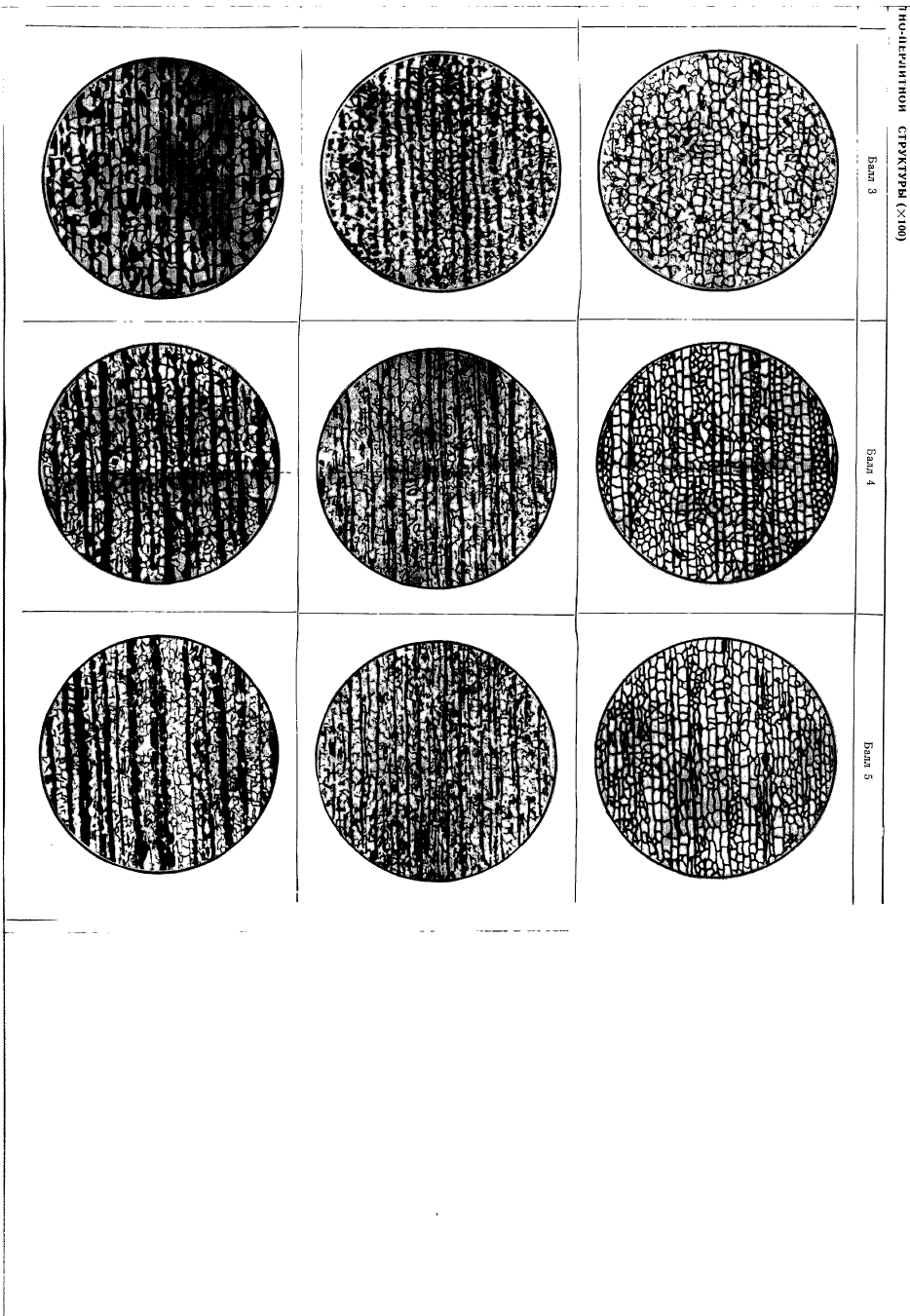

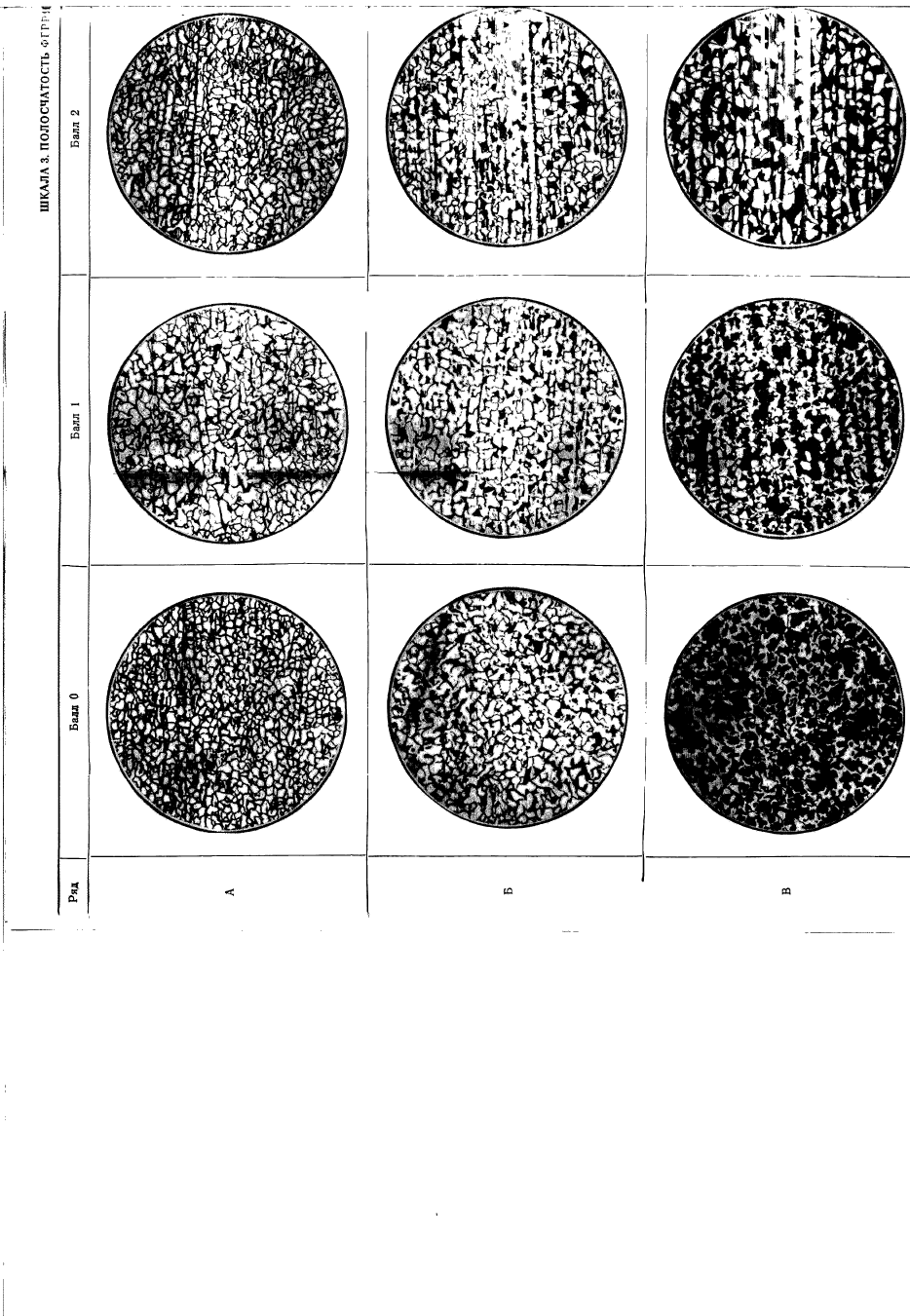

ШКАЛА 3. ПОЛОСЧАТОСТЬ ОГРРЦ
Балл О
Балл 1
Балл 2
HU-IILHJI И I МОИ СТРУКТУРЫ (X100)
——
|
ШКАЛА 2. ПЕРЛИТ В МАЛОУГЛЕРОДИСТОЙ ДЕ« |
|
ПРМИРОВАННОЯ СТАЛИ (ХЗвО—400)
Балл 3
