ОГНЕУПОРЫ

И ОГНЕУПОРНЫЕ ИЗДЕЛИЯ

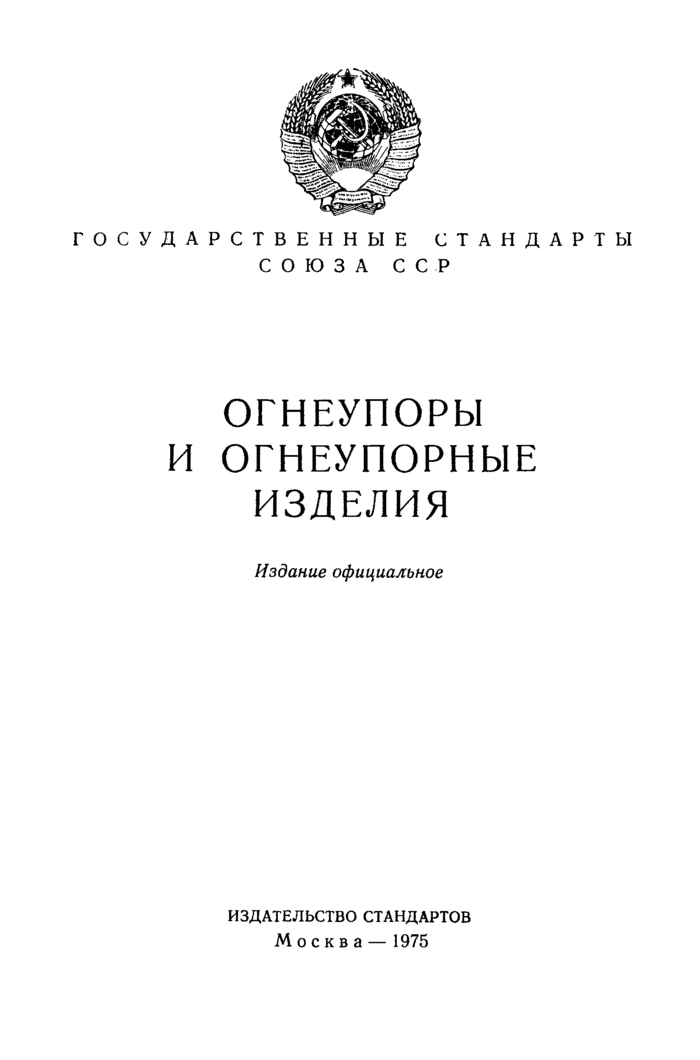

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

ОГНЕУПОРЫ И ОГНЕУПОРНЫЕ ИЗДЕЛИЯ

Издание официальное

ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва — 1975

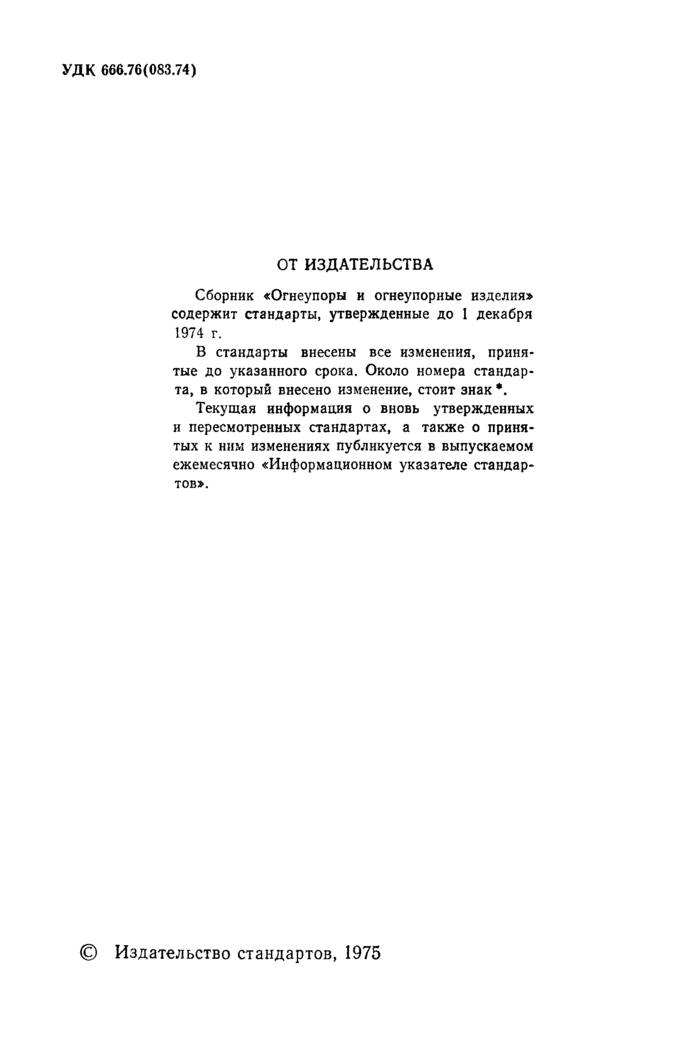

УДК 666.76(083.74)

ОТ ИЗДАТЕЛЬСТВА

Сборник «Огнеупоры и огнеупорные изделия» содержит стандарты, утвержденные до 1 декабря 1974 г.

В стандарты внесены все изменения, принятые до указанного срока. Около номера стандарта, в который внесено изменение, стоит знак *.

Текущая информация о вновь утвержденных и пересмотренных стандартах, а также о принятых к ним изменениях публикуется в выпускаемом ежемесячно «Информационном указателе стандартов».

Издательство стандартов, 1975

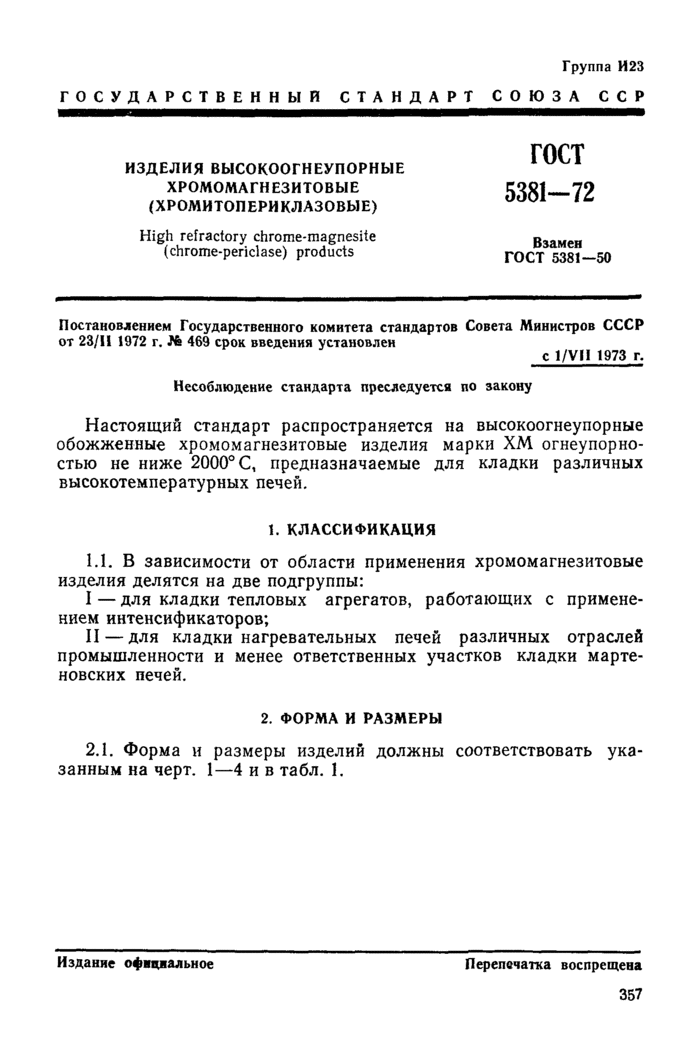

Группа И23

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ ВЫСОКООГНЕУПОРНЫЕ ХРОМОМАГНЕЗИТОВЫЕ (ХРОМИТОПЕРИКЛАЗОВЫЕ)

High refractory chrome-magnesite (chrome-periclase) products

ГОСТ

5381-72

Взамен ГОСТ 5381-50

Постановлением Государственного комитета стандартов Совета Министров СССР от 23/11 1972 г. № 469 срок введения установлен

с 1/VI1 1973 г.

Несоблюдение стандарта преследуется но закону

Настоящий стандарт распространяется на высокоогнеупорные обожженные хромомагнезитовые изделия марки ХМ огнеупорностью не ниже 2000° С, предназначаемые для кладки различных высокотемпературных печей.

1. КЛАССИФИКАЦИЯ

1.1. В зависимости от области применения хромомагнезитовые изделия делятся на две подгруппы:

I — для кладки тепловых агрегатов, работающих с применением интенсификаторов;

II — для кладки нагревательных печей различных отраслей промышленности и менее ответственных участков кладки мартеновских печей.

2. ФОРМА И РАЗМЕРЫ

2.1. Форма и размеры изделий должны соответствовать указанным на черт. 1—4 и в табл. 1.

Издание официальное

Перепечатка воспрещена 357

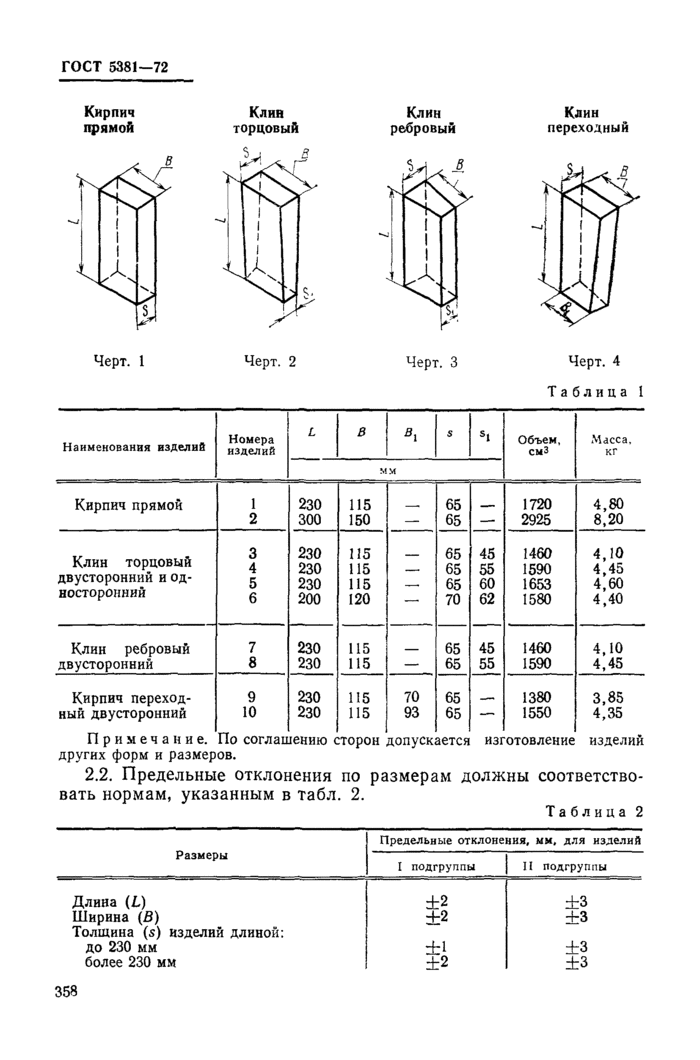

ГОСТ 5381-72

Кирпич

прямой

Клив

торцовый

Клин

ребровый

Клин

переходный

Черт. 3

Наименования изделий	Номера изделий	L	В	^в\	S	^si	Объем, см3	Масса, кг
			м	м
Кирпич прямой	1	230	115		65		1720	4,80
Кирпич прямой	2	300	150	—	65	—	2925	8,20
Клин торцовый двусторонний и од	3	230	115		65	45	1460	4,10
Клин торцовый двусторонний и од	4 5	230 230	115 115	—	65 65	55 60	1590 1653	4,45 4,60
носторонний	6	200	120	—	70	62	1580	4,40
Клин ребровый	7	230	115		65	45	1460	4,10
двусторонний	8	230	115	—	65	55	1590	4,45
Кирпич переход	9	230	115	70	65		1380	3,85
ный двусторонний	10	230	115	93	65	—	1550	4,35

Примечание. По соглашению сторон допускается изготовление изделий других форм и размеров.

2.2. Предельные отклонения по размерам должны соответствовать нормам, указанным в табл. 2.

Таблица 2

Размеры	Предельные отклонения, мм, для изделий
Размеры	I подгруппы	II подгруппы
Длина (L)	±2	±3
Ширина (£) Толщина (s) изделий длиной:	±2	±3
до 230 мм	±1	±3
более 230 мм	±2	±3

ГОСТ 5381-72

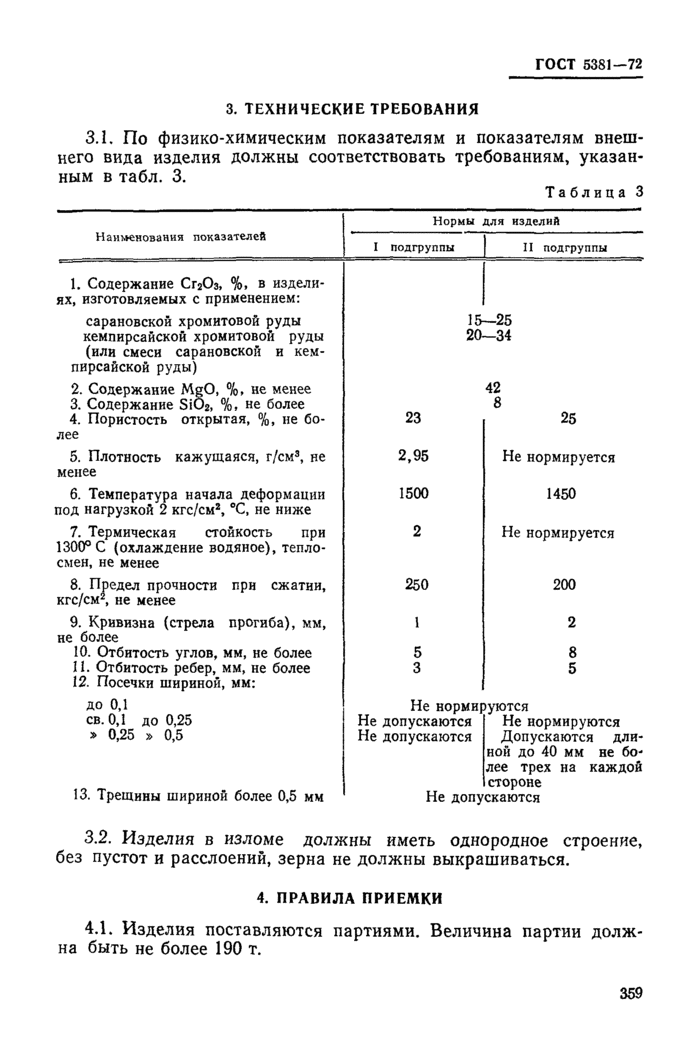

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. По физико-химическим показателям и показателям внешнего вида изделия должны соответствовать требованиям, указанным в табл. 3.

Таблица 3

Наименования показателей	Нормы для изделий
Наименования показателей	I подгруппы	II подгруппы
1. Содержание СггОз, %, в изделиях, изготовляемых с применением:
сарановской хромитовой руды	15—25
кемпирсайской хромитовой руды (или смеси сарановской и кемпирсайской руды)	20—34
2. Содержание MgO, %, не менее		42
3. Содержание SiO* %, не более	23	8
4. Пористость открытая, %, не более	23	25
5. Плотность кажущаяся, г/см³, не менее	2,95	Не нормируется
6. Температура начала деформации под нагрузкой 2 кгс/см², °С, не ниже	1500	1450
7. Термическая стойкость при 1300° С (охлаждение водяное), тепло-смен, не менее	2	Не нормируется
8. Предел прочности при сжатии, кгс/см², не менее	250	200
9. Кривизна (стрела прогиба), мм, не более	1	2
10. Отбитость углов, мм, не более	5	8
И. Отбитость ребер, мм, не более 12. Посечки шириной, мм:	3	5
до 0,1	Не нормируются
св. 0,1 до 0,25	Не допускаются	Не нормируются
» 0,25 » 0,5	Не допускаются	Допускаются длиной до 40 мм не более трех на каждой
13. Трещины шириной более 0,5 мм	Не допу	стороне скаются

3.2. Изделия в изломе должны иметь однородное строение, без пустот и расслоений, зерна не должны выкрашиваться.

4. ПРАВИЛА ПРИЕМКИ

4.1. Изделия поставляются партиями. Величина партии должна быть не более 190 т.

359

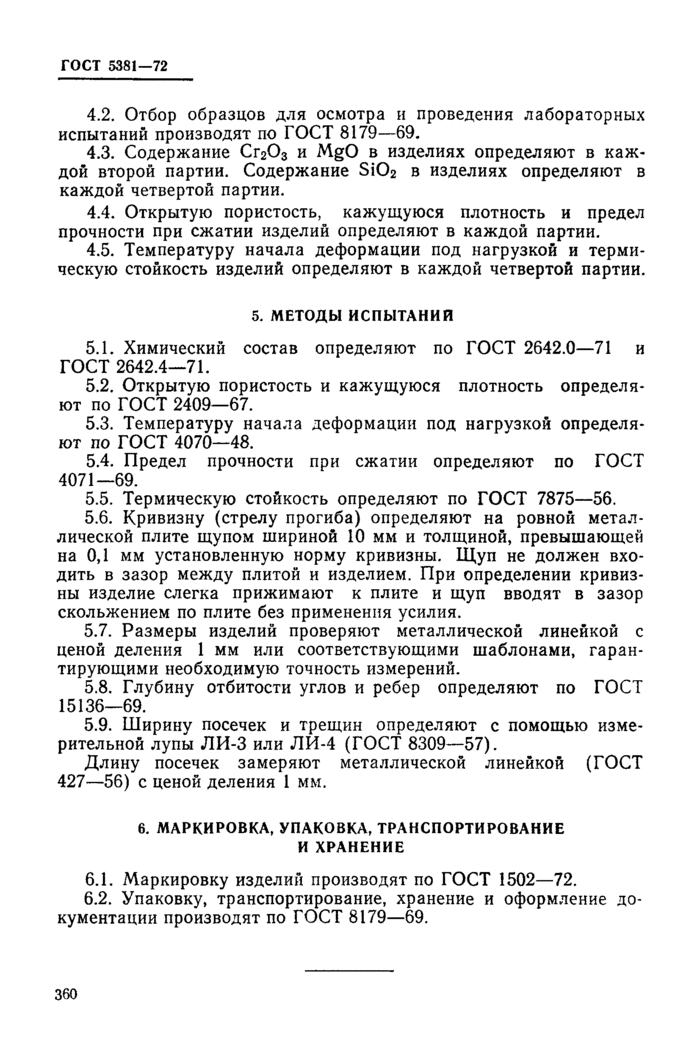

ГОСТ 5381-72

4.2. Отбор образцов для осмотра и проведения лабораторных испытаний производят по ГОСТ 8179-69.

4.3. Содержание Сг₂0₃ и MgO в изделиях определяют в каждой второй партии. Содержание Si0₂ в изделиях определяют в каждой четвертой партии.

4.4. Открытую пористость, кажущуюся плотность и предел прочности при сжатии изделий определяют в каждой партии.

4.5. Температуру начала деформации под нагрузкой и термическую стойкость изделий определяют в каждой четвертой партии.

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Химический состав определяют по ГОСТ 2642.0-71 и ГОСТ 2642.4-71.

5.2. Открытую пористость и кажущуюся плотность определяют по ГОСТ 2409-67.

5.3. Температуру начала деформации под нагрузкой определяют по ГОСТ 4070-48.

5.4. Предел прочности при сжатии определяют по ГОСТ 4071—69.

5.5. Термическую стойкость определяют по ГОСТ 7875-56.

5.6. Кривизну (стрелу прогиба) определяют на ровной металлической плите щупом шириной 10 мм и толщиной, превышающей на 0,1 мм установленную норму кривизны. Щуп не должен входить в зазор между плитой и изделием. При определении кривизны изделие слегка прижимают к плите и щуп вводят в зазор скольжением по плите без применения усилия.

5.7. Размеры изделий проверяют металлической линейкой с ценой деления 1 мм или соответствующими шаблонами, гарантирующими необходимую точность измерений.

5.8. Глубину отбитости углов и ребер определяют по ГОСТ 15136—69.

5.9. Ширину посечек и трещин определяют с помощью измерительной лупы ЛИ-3 или ЛИ-4 (ГОСТ 8309-57).

Длину посечек замеряют металлической линейкой (ГОСТ 427-56) с ценой деления 1 мм.

6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. Маркировку изделий производят по ГОСТ 1502-72.

6.2. Упаковку, транспортирование, хранение и оформление документации производят по ГОСТ 8179-69.

360

ГОСТ 5381-72

Замева

ГОСТ 1502-72 введен взамен ГОСТ 1502-42.

ГОСТ 2642.0-71 введен взамен ГОСТ 2642-60 в части разд. I. ГОСТ 2642.4-71 введен взамен ГОСТ 2642-60 в части разд. V.

361

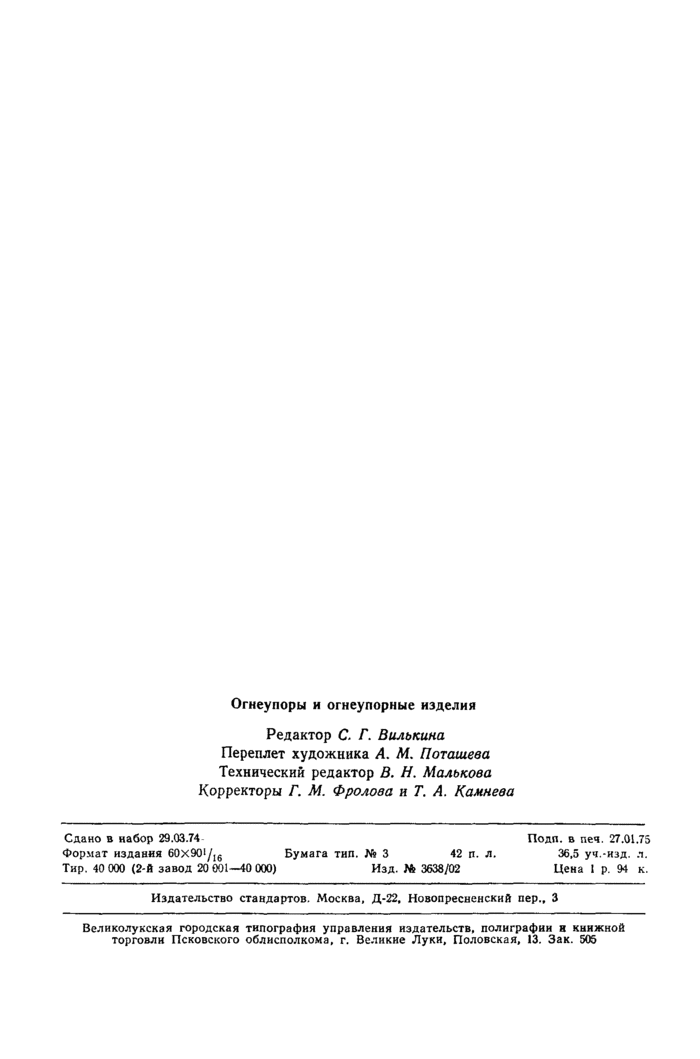

Огнеупоры и огнеупорные изделия
