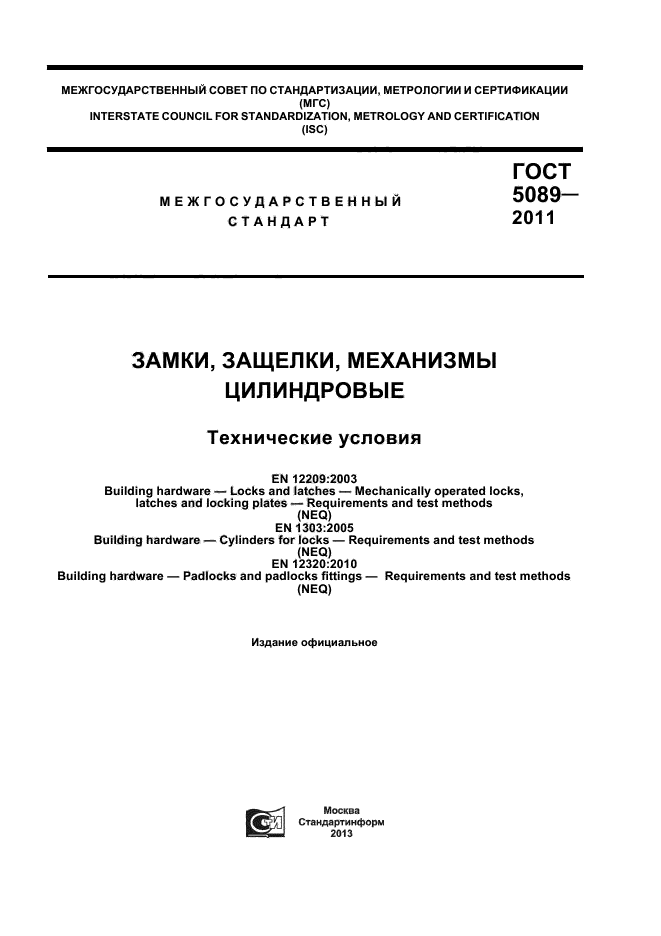

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИ ЗАЦИИ, МЕТРОЛОГИИ И
СЕРТИФИКАЦИИ
(МТС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND
CERTIFICATION
(ISC)
ГОСТ 5089-2011
МЕЖГОСУДАРСТВЕННЫ Й СТАНДАРТ
ЗАМКИ, ЗАЩЕЛКИ, МЕХАНИЗМЫ ЦИЛИНДРОВЫЕ
Технические условия
EN 12209:2003
Building hardware — Locks and latches — Mechanically operated locks, latches and locking plates — Requirements and test methods
(NEQ)
EN 1303:2005
Building hardware — Cylinders for locks — Requirements and test methods
(NEQ)
EN 12320:2010
Building hardware — Padlocks and padlocks fittings — Requirements and test methods
(NEQ)
|
Стандартинформ |
Москва
2013

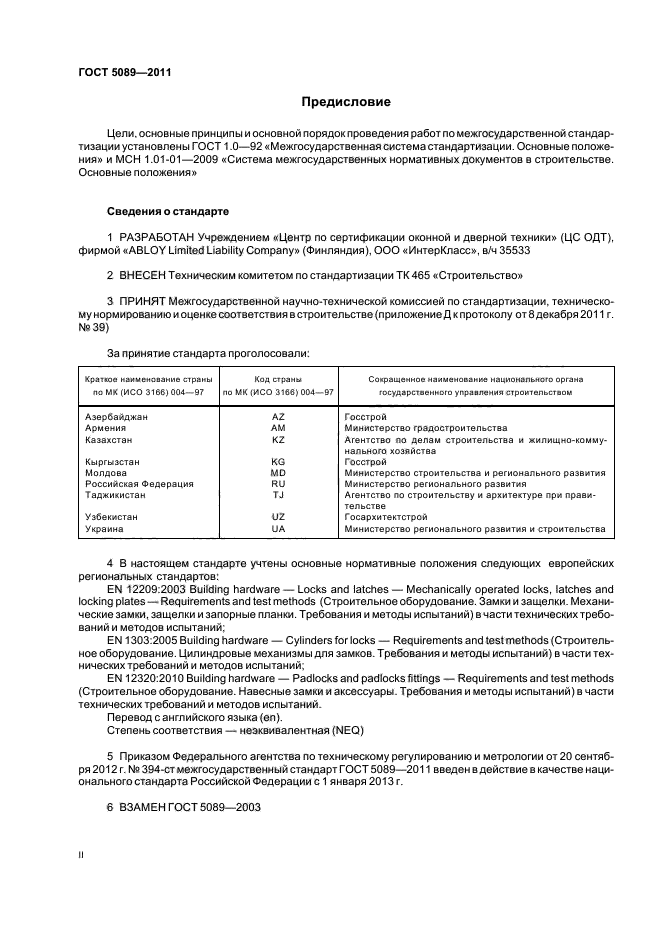

Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-2009 «Система межгосударственных нормативных документов в строительстве. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Учреждением «Центр по сертификации оконной pi дверной техники» (ЦС ОДТ), фирмой «ABLOY Limited Liability Company» (Финляндрря), ООО «ИнтерКласс», в/ч 35533
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение Д к протоколу от 8 декабря 2011 г. № 39)
За принятие стандарта проголосовали:
|
Краткое наименование страны по МК (ИСО 3166) 004-97 |
Код страны по МК (ИСО 3166) 004-97 |
Сокращенное наименование национального органа государственного управления строительством |
|
Азербайджан |
AZ |
Госстрой |
|
Армения |
AM |
Министерство градостроительства |
|
Казахстан |
КZ |
Агентство по делам строительства и жилищно-коммунального хозяйства |
|
Кыргызстан |
KG |
Госстрой |
|
Молдова |
MD |
Министерство строительства и регионального развития |
|
Российская Федерация |
RU |
Министерство регионального развития |
|
Таджикистан |
TJ |
Агентство по строительству и архитектуре при правительстве |
|
Узбекистан |
UZ |
Госархитектстрой |
|
Украина |
UA |
Министерство регионального развития и строительства |
4 В настоящем стандарте учтены основные нормативные положения следующих европейских региональных стандартов:
EN 12209:2003 Building hardware — Locks and latches — Mechanically operated locks, latches and locking plates — Requirements and test methods (Строительное оборудование. Замки и защелки. Механические замки, защелки и запорные планки. Требования и методы испытаний) в части технических требований и методов испытаний;
EN 1303:2005 Building hardware — Cylinders for locks — Requirements and test methods (Строительное оборудование. Цилиндровые механизмы для замков. Требования и методы испытаний) в части технических требований и методов испытаний;
EN 12320:2010 Building hardware — Padlocks and padlocks fittings — Requirements and test methods (Строительное оборудование. Навесные замки и аксессуары. Требования и методы испытаний) в части технических требований и методов испытаний.
Перевод с английского языка (еп).
Степень соответствия — неэквивалентная (NEQ)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 20 сентября 2012 г. № 394-ст межгосударственный стандарт ГОСТ 5089-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
6 ВЗАМЕН ГОСТ 5089-2003

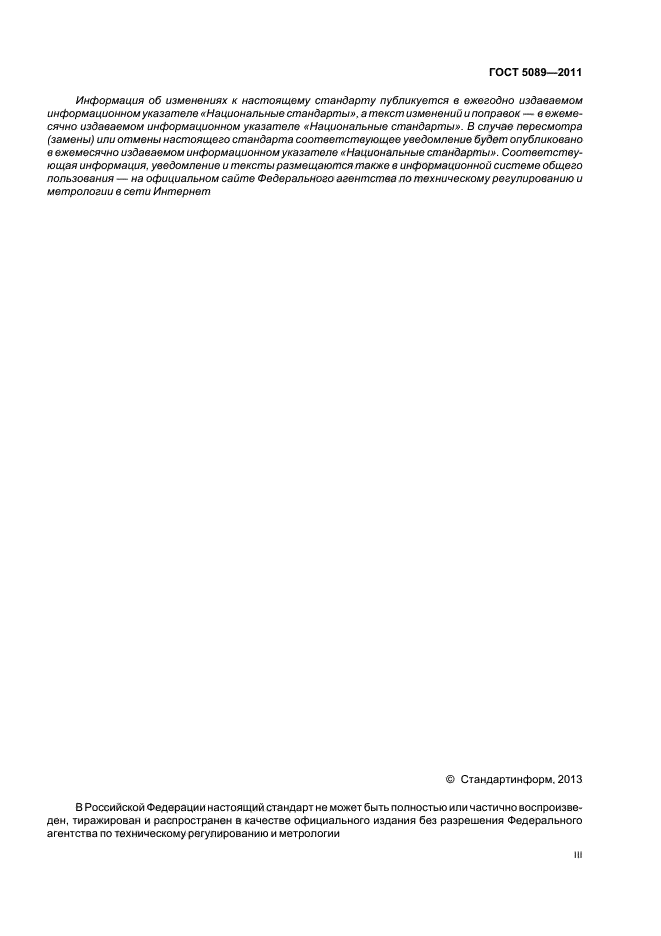

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

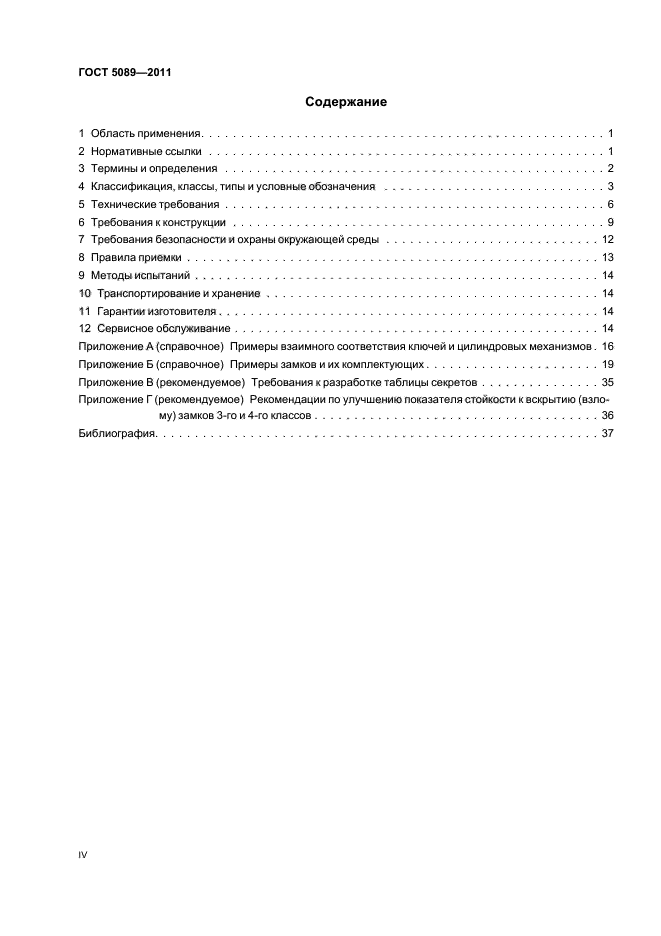

СОДЕРЖАНИЕ
1 Область применения
2 Нормативные ссылки
3 Термины и определения
4 Классификация, классы, типы и условные обозначения
5 Технические требования

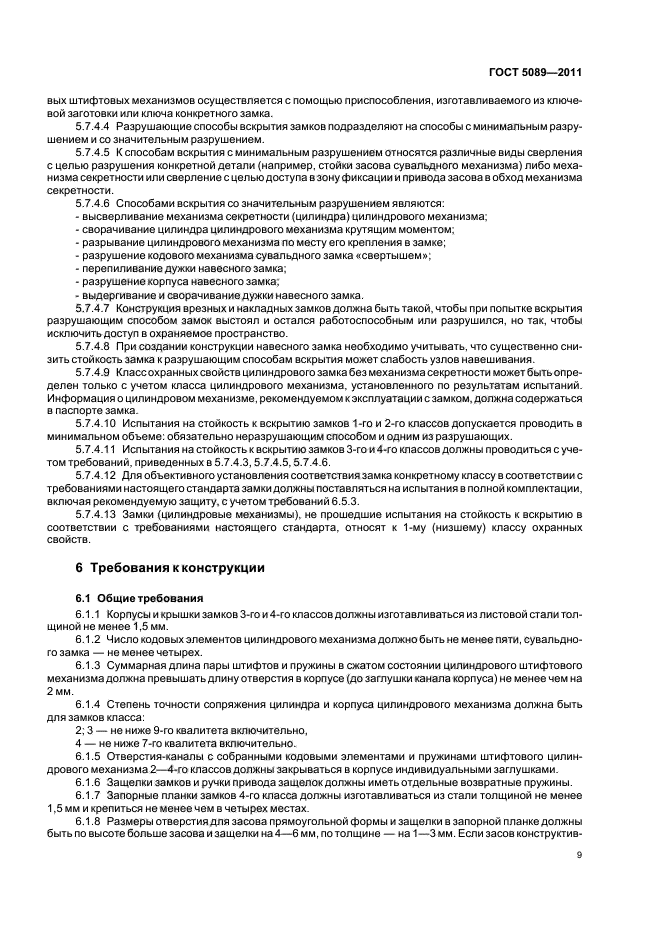

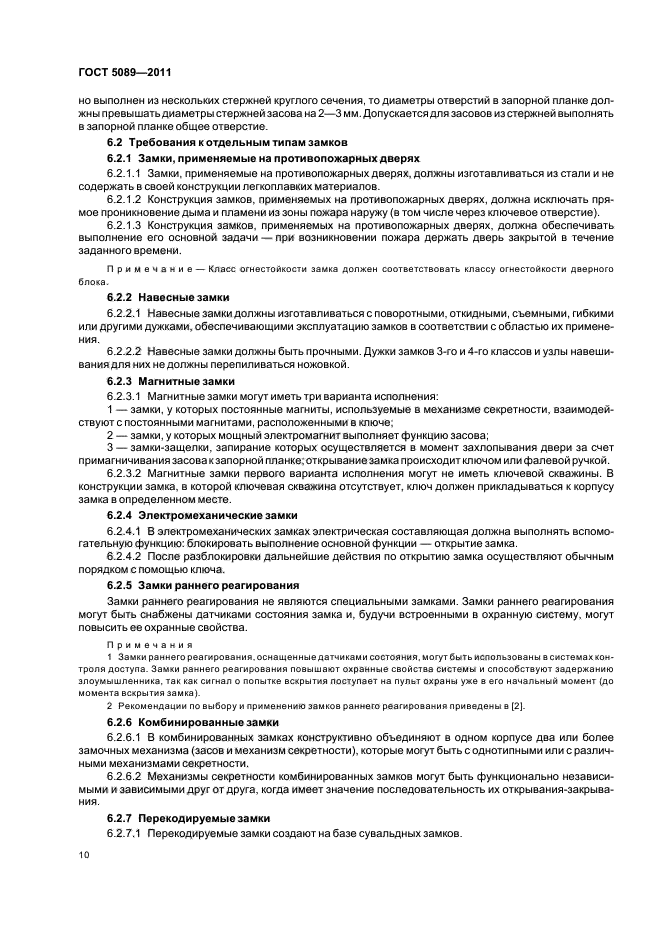

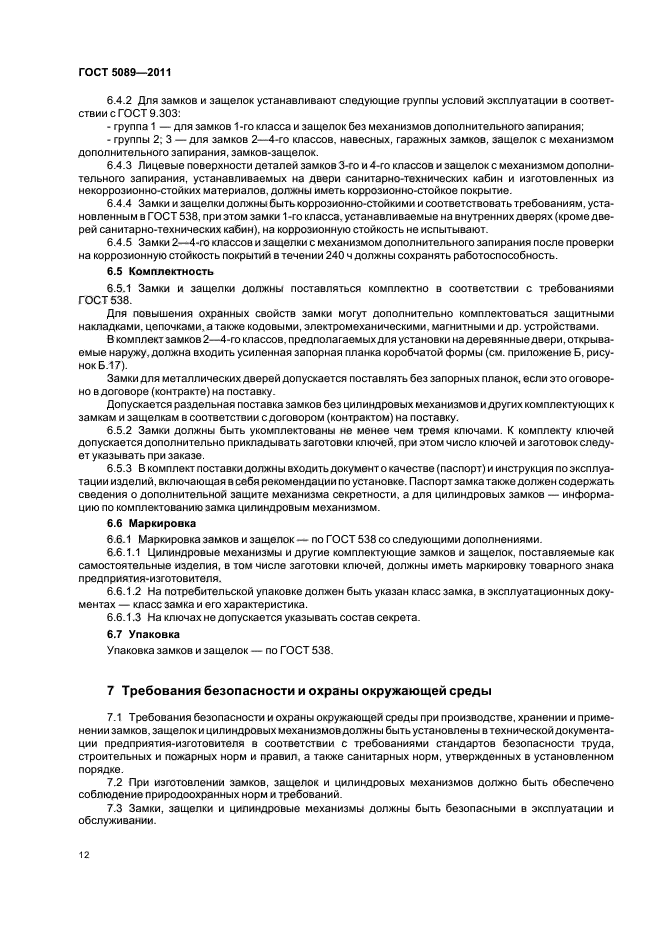

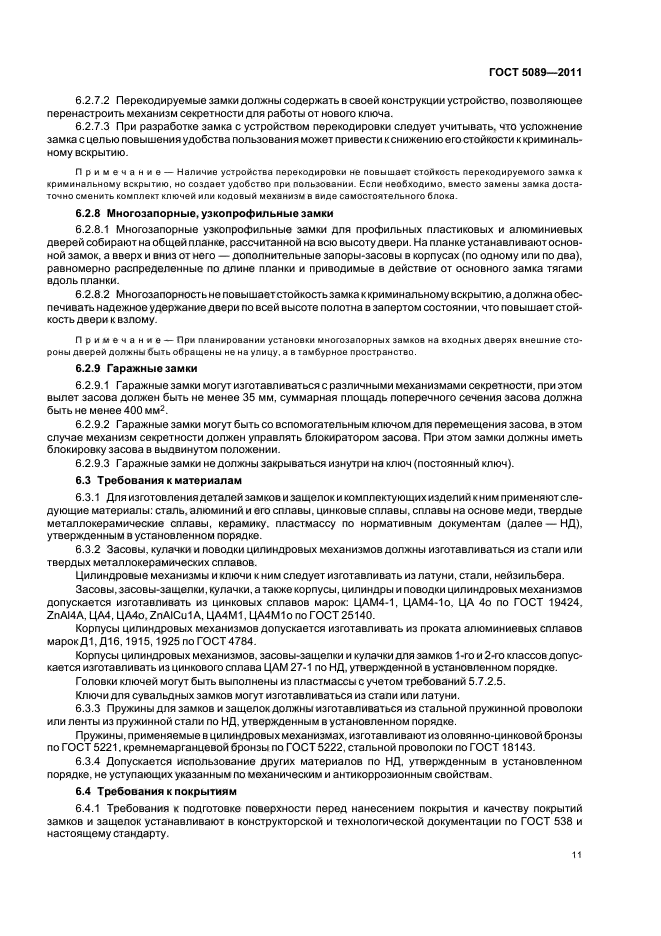

6 Требования к конструкции
7 Требования безопасности и охраны окружающей среды

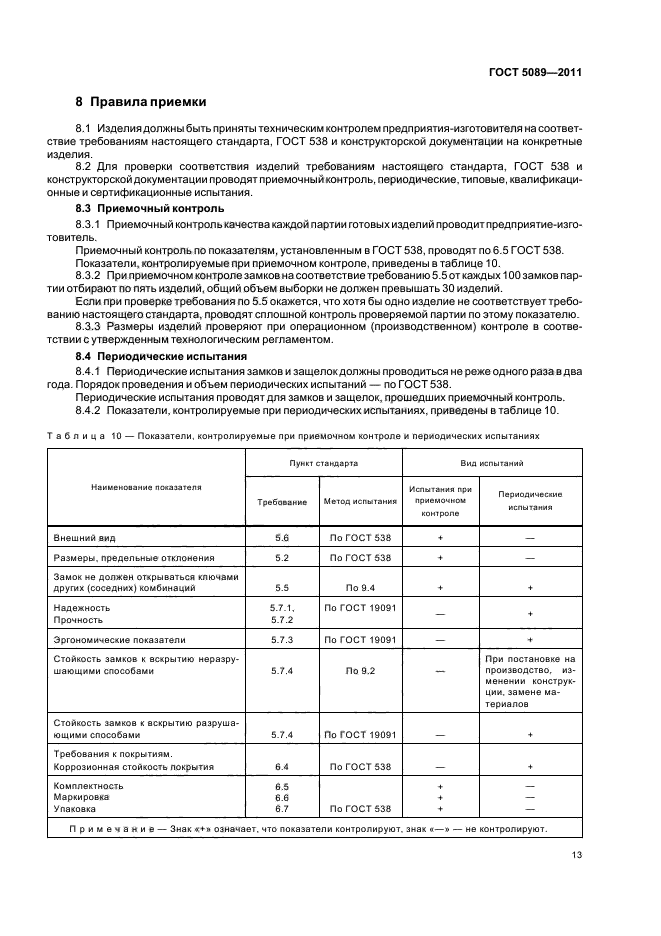

8 Правила приемки

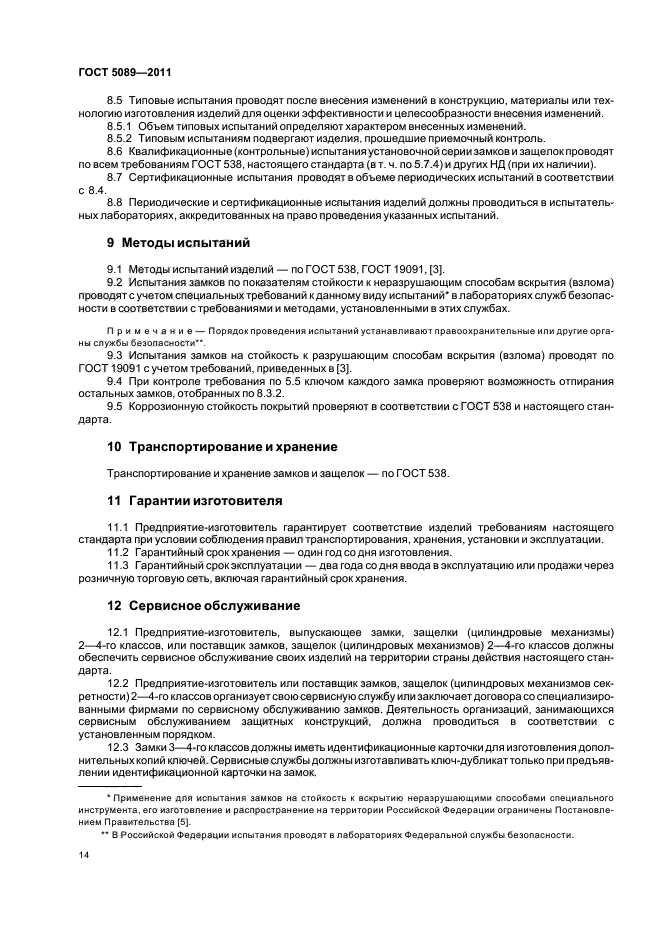

10 Транспортирование и хранение
11 Гарантии изготовителя
12 Сервисное обслуживание
Приложение А (справочное) Примеры взаимного соответствия ключей и цилиндровых механизмов

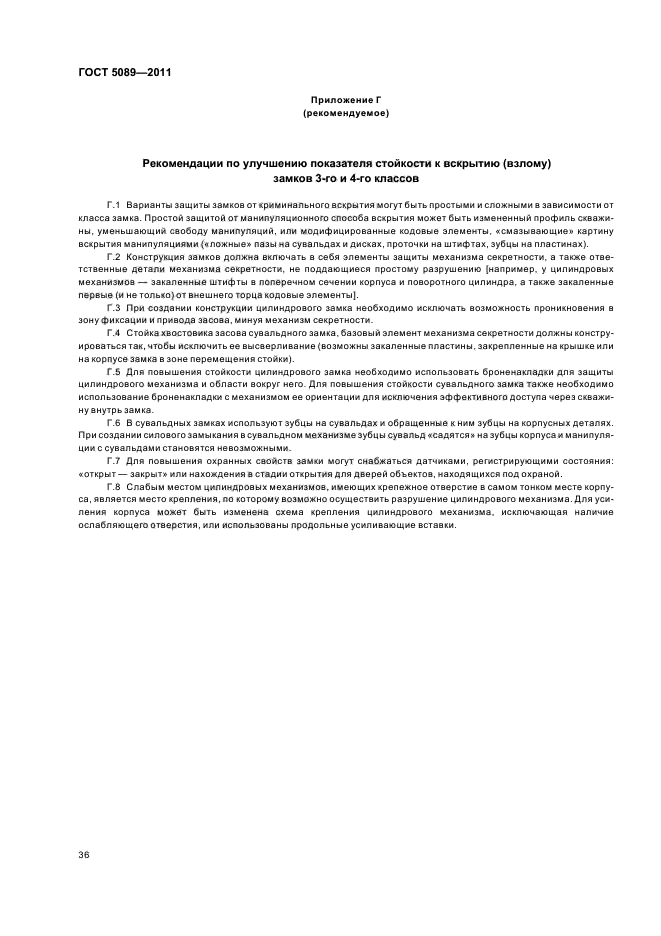

Приложение Б (справочное) Примеры замков и их комплектующих Приложение В (рекомендуемое) Требования к разработке таблицы секретов Приложение Г (рекомендуемое) Рекомендации по улучшению показателя стойкости к вскрытию (взлому) замков 3-го и 4-го классов Библиография

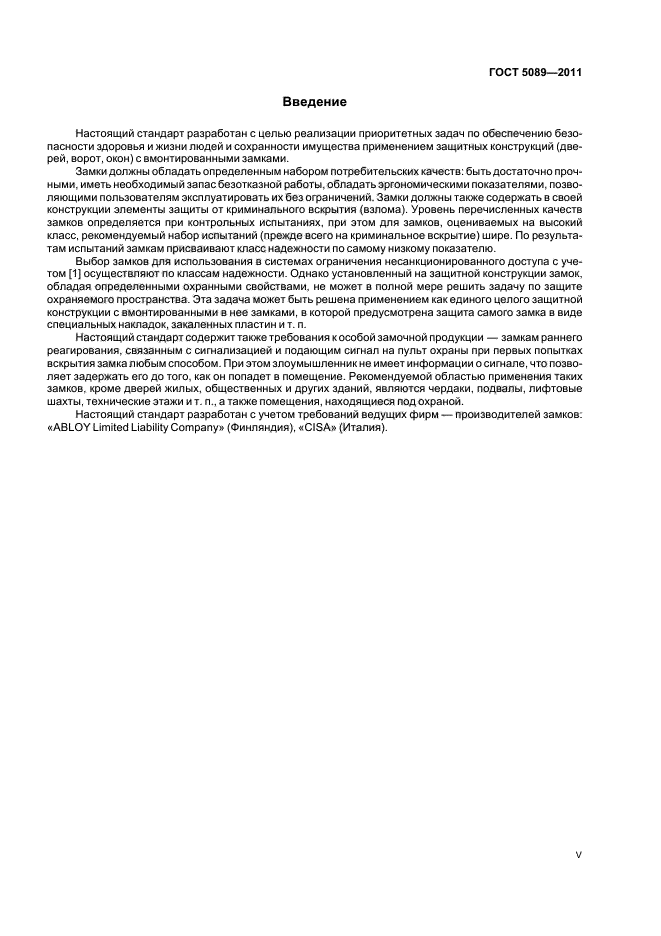

Введение
Настоящий стандарт разработан с целью реализации приоритетных задач по обеспечению безопасности здоровья и жизни людей и сохранности имущества применением защитных конструкций (дверей, ворот, окон) с вмонтированными замками.
Замки должны обладать определенным набором потребительских качеств: быть достаточно прочными, иметь необходимый запас безотказной работы, обладать эргономическими показателями, позволяющими пользователям эксплуатировать их без ограничений. Замки должны также содержать в своей конструкции элементы защиты от криминального вскрытия (взлома). Уровень перечисленных качеств замков определяется при контрольных испытаниях, при этом для замков, оцениваемых на высокий класс, рекомендуемый набор испытаний (прежде всего на криминальное вскрытие) шире. По
результатам испытаний замкам присваивают класс надежности по самому низкому показателю.
Выбор замков для использования в системах ограничения несанкционированного доступа с учетом [1] осуществляют по классам надежности. Однако установленный на защитной конструкции замок, обладая определенными охранными свойствами, не может в полной мере решить задачу по защите охраняемого пространства. Эта задача может быть решена применением как единого целого защитной конструкции с вмонтированными в нее замками, в которой предусмотрена защита самого замка в виде специальных накладок, закаленных пластин и т.п.
Настоящий стандарт содержит также требования к особой замочной продукции -замкам раннего реагирования, связанным с сигнализацией и подающим сигнал на пульт охраны при первых попытках вскрытия замка любым способом. При этом злоумышленник не имеет информации о сигнале, что позволяет задержать его до того, как он попадет в помещение. Рекомендуемой областью применения таких замков, кроме дверей жилых, общественных и других зданий, являются чердаки, подвалы, лифтовые шахты, технические этажи и т.п., а также помещения, находящиеся под охраной.
Настоящий стандарт разработан с учетом требований ведущих фирм — производителей замков: «ABLOY Limited Liability Company» (Финляндия), «CISА» (Италия).

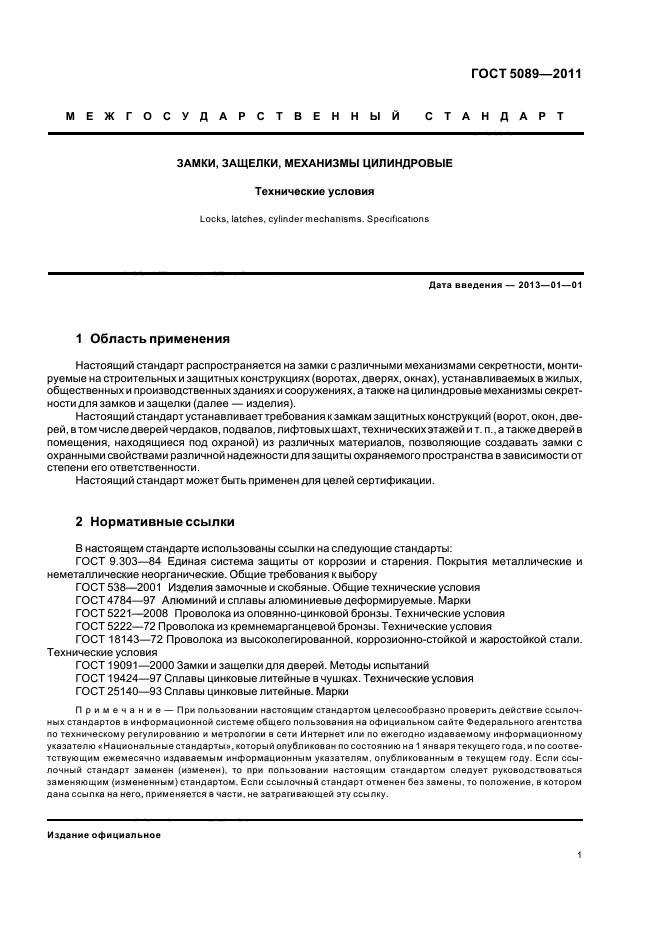

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ЗАМКИ, ЗАЩЕЛКИ, МЕХАНИЗМЫ ЦИЛИНДРОВЫЕ Технические условия
Locks, latches, cylinder mechanisms. Specifications
Дата введения — 2013-01-01
1 Область применения
Настоящий стандарт распространяется на замки с различными механизмами секретности, монтируемые на строительных и защитных конструкциях (воротах, дверях, окнах), устанавливаемых в жилых, общественных и производственных зданиях и сооружениях, а также на цилиндровые механизмы секретности для замков и защелки (далее — изделия).
Настоящий стандарт устанавливает требования к замкам защитных конструкций (ворот, окон, дверей, в том числе дверей чердаков, подвалов, лифтовых шахт, технических этажей и т.п., а также дверей в помещения, находящиеся под охраной) из различных материалов, позволяющие создавать замки с охранными свойствами различной надежности для защиты охраняемого пространства в зависимости от степени его ответственности.
Настоящий стандарт может быть применен для целей сертификации.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 538-2001 Изделия замочные и скобяные. Общие технические условия
ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки
ГОСТ 5221-2008 Проволока из оловянно-цинковой бронзы. Технические условия
ГОСТ 5222-72 Проволока из кремнемарганцевой бронзы. Технические условия
ГОСТ 18143-72 Проволока из высоколегированной, коррозионно-стойкой и жаростойкой стали. Технические условия
ГОСТ 19091-2000 Замки и защелки для дверей. Методы испытаний
ГОСТ 19424-97 Сплавы цинковые литейные в чушках. Технические условия
ГОСТ 25140-93 Сплавы цинковые литейные. Марки
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

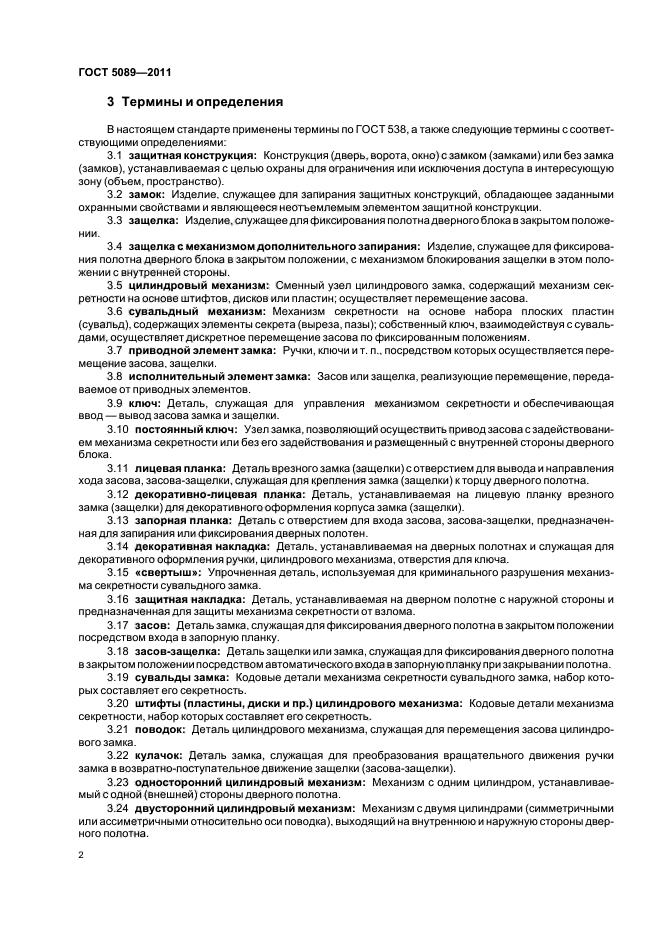

3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 538, а также следующие термины с соответствующими определениями:
3.1 защитная конструкция: Конструкция (дверь, ворота, окно) с замком (замками) или без замка (замков), устанавливаемая с целью охраны для ограничения или исключения доступа в интересующую зону (объем, пространство).
3.2 замок: Изделие, служащее для запирания защитных конструкций, обладающее заданными охранными свойствами и являющееся неотъемлемым элементом защитной конструкции.
3.3 защелка: Изделие, служащее для фиксирования полотна дверного блока в закрытом положении.
3.4 защелка с механизмом дополнительного запирания: Изделие, служащее для фиксирования полотна дверного блока в закрытом положении, с механизмом блокирования защелки в этом положении с внутренней стороны.
3.5 цилиндровый механизм: Сменный узел цилиндрового замка, содержащий механизм секретности на основе штифтов, дисков или пластин; осуществляет перемещение засова.
3.6 сувальдный механизм: Механизм секретности на основе набора плоских пластин (сувальд), содержащих элементы секрета (выреза, пазы); собственный ключ, взаимодействуя с сувальдами, осуществляет дискретное перемещение засова по фиксированным положениям.
3.7 приводной элемент замка: Ручки, ключи и т.п., посредством которых осуществляется перемещение засова, защелки.
3.8 исполнительный элемент замка: Засов или защелка, реализующие перемещение, передаваемое от приводных элементов.
3.9 ключ: Деталь, служащая для управления механизмом секретности и
обеспечивающая ввод — вывод засова замка и защелки.
3.10 постоянный ключ: Узел замка, позволяющий осуществить привод засова с задействованием механизма секретности или без его задействования и размещенный с внутренней стороны дверного блока.
3.11 лицевая планка: Деталь врезного замка (защелки) с отверстием для вывода и направления хода засова, засова-защелки, служащая для крепления замка (защелки) к торцу дверного полотна.
3.12 декоративно-лицевая планка: Деталь, устанавливаемая на лицевую планку врезного замка (защелки) для декоративного оформления корпуса замка (защелки).
3.13 запорная планка: Деталь с отверстием для входа засова, засова-защелки, предназначенная для запирания или фиксирования дверных полотен.
3.14 декоративная накладка: Деталь, устанавливаемая на дверных полотнах и служащая для декоративного оформления ручки, цилиндрового механизма, отверстия для ключа.
3.15 «свертыш»: Упрочненная деталь, используемая для криминального разрушения механизма секретности сувальдного замка.
3.16 защитная накладка: Деталь, устанавливаемая на дверном полотне с наружной стороны и предназначенная для защиты механизма секретности от взлома.
3.17 засов: Деталь замка, служащая для фиксирования дверного полотна в закрытом положении посредством входа в запорную планку.
3.18 засов-защелка: Деталь защелки или замка, служащая для фиксирования дверного полотна в закрытом положении посредством автоматического входа в запорную планку при закрывании полотна.
3.19 сувальды замка: Кодовые детали механизма секретности сувальдного замка, набор которых составляет его секретность.
3.20 штифты (пластины, диски и пр.) цилиндрового механизма: Кодовые детали механизма секретности, набор которых составляет его секретность.
3.21 поводок: Деталь цилиндрового механизма, служащая для перемещения засова цилиндрового замка.
3.22 кулачок: Деталь замка, служащая для преобразования вращательного движения ручки замка в возвратно-поступательное движение защелки (засова-защелки).
3.23 односторонний цилиндровый механизм: Механизм с одним цилиндром, устанавливаемый с одной (внешней) стороны дверного полотна.
3.24 двусторонний цилиндровый механизм: Механизм с двумя цилиндрами (симметричными или ассиметричными относительно оси поводка), выходящий на внутреннюю и наружную стороны дверного полотна.

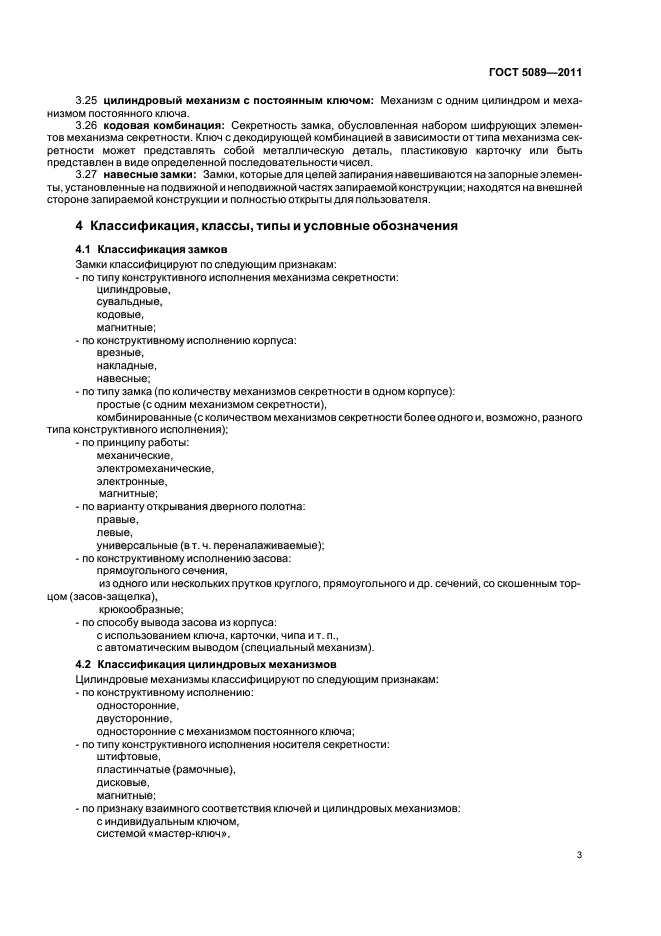

3.25 цилиндровый механизм с постоянным ключом: Механизм с одним цилиндром и механизмом постоянного ключа.
3.26 кодовая комбинация: Секретность замка, обусловленная набором шифрующих элементов механизма секретности. Ключ с декодирующей комбинацией в зависимости от типа механизма секретности может представлять собой металлическую деталь, пластиковую карточку или быть представлен в виде определенной последовательности чисел.
3.27 навесные замки: Замки, которые для целей запирания навешиваются на запорные элементы, установленные на подвижной и неподвижной частях запираемой конструкции; находятся на внешней стороне запираемой конструкции и полностью открыты для пользователя.
4 Классификация, классы, типы и условные обозначения
4.1 Классификация замков
Замки классифицируют по следующим признакам:
— по типу конструктивного исполнения механизма секретности: цилиндровые, сувальдные, кодовые, магнитные;
— по конструктивному исполнению корпуса:
врезные,
накладные,
навесные;
— по типу замка (по количеству механизмов секретности в одном корпусе):
простые (с одним механизмом секретности),
комбинированные (с количеством механизмов секретности более одного и, возможно, разного типа конструктивного исполнения);
— по принципу работы:
механические,
электромеханические,
электронные,
магнитные;
— по варианту открывания дверного полотна:
правые,
левые,
универсальные (в т.ч. переналаживаемые);
— по конструктивному исполнению засова:
прямоугольного сечения,
из одного или нескольких прутков круглого, прямоугольного и др. сечений, со скошенным торцом (засов-защелка),
крюкообразные;
— по способу вывода засова из корпуса:
с использованием ключа, карточки, чипа и т.п., с автоматическим выводом (специальный механизм).
4.2 Классификация цилиндровых механизмов
Цилиндровые механизмы классифицируют по следующим признакам:
— по конструктивному исполнению:
односторонние,
двусторонние.
односторонние с механизмом постоянного ключа;
— по типу конструктивного исполнения носителя секретности:
штифтовые,
пластинчатые (рамочные),
дисковые,
магнитные;
— по признаку взаимного соответствия ключей и цилиндровых механизмов:
с индивидуальным ключом, системой «мастер-ключ», групповым ключом, центральным ключом, центральным механизмом, смешанные.

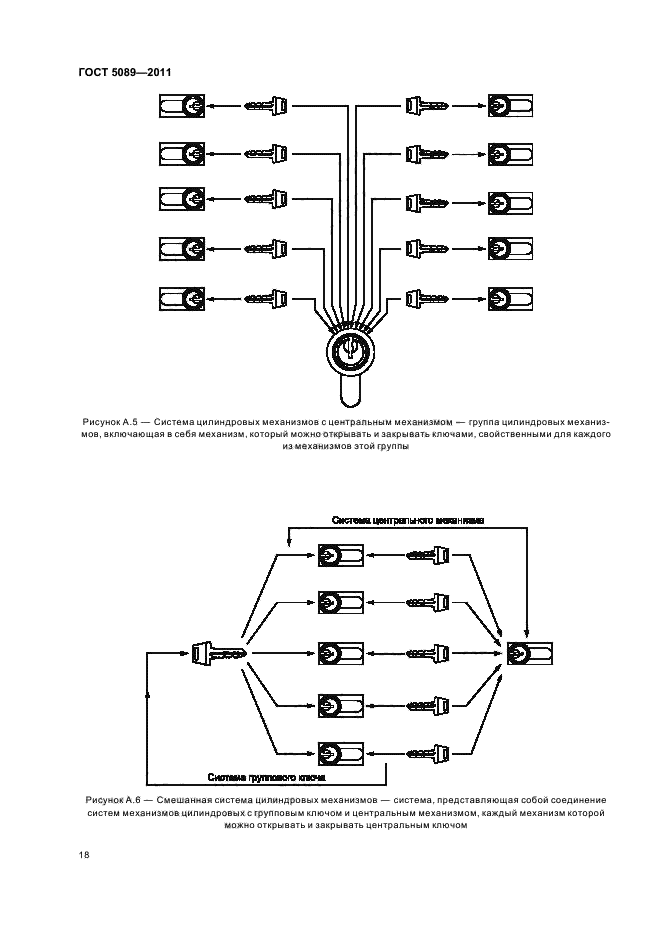

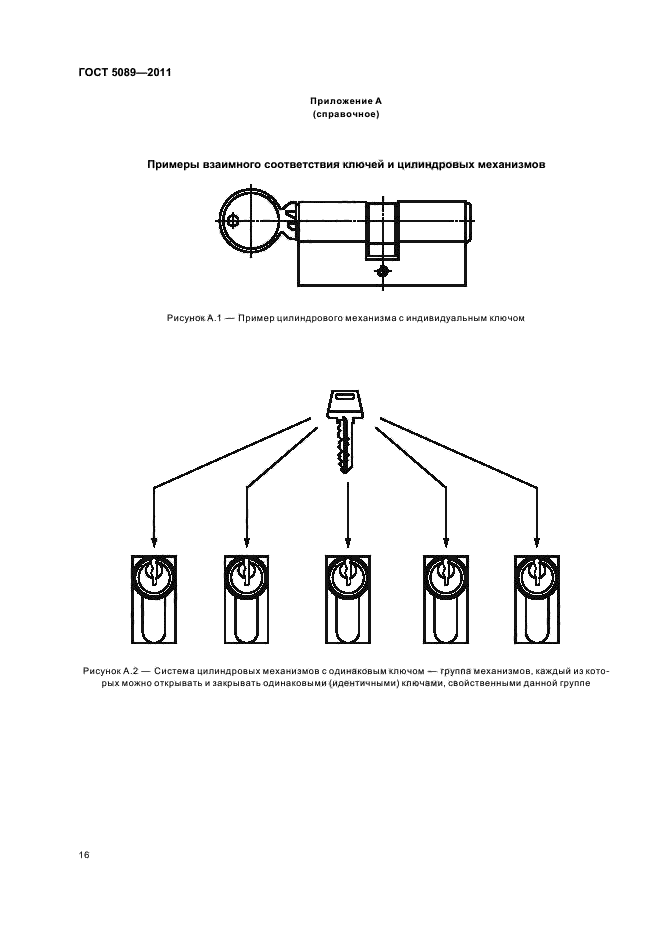

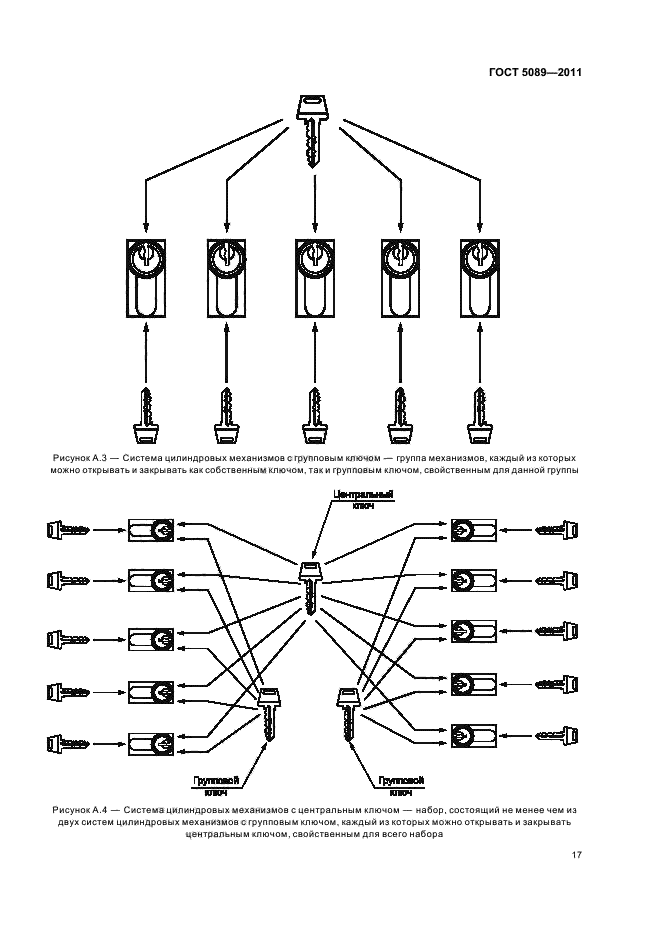

Примеры взаимного соответствия ключей и цилиндровых механизмов приведены приложении А.

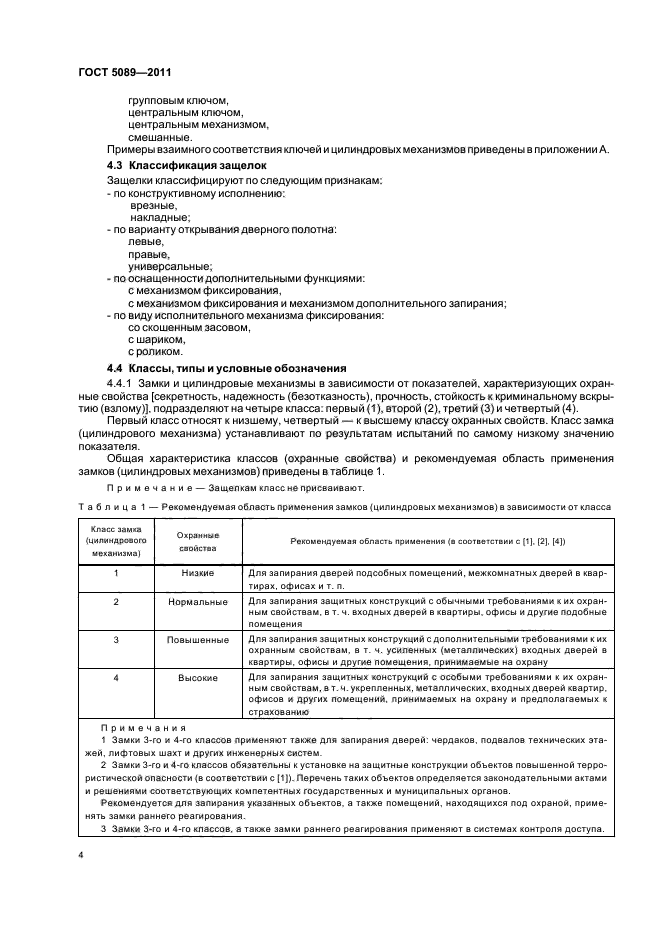

4.3 Классификация защелок
Защелки классифицируют по следующим признакам:
— по конструктивному исполнению:
врезные,
накладные;
— по варианту открывания дверного полотна: левые,
правые,
универсальные;
— по оснащенности дополнительными функциями: с механизмом фиксирования,
с механизмом фиксирования и механизмом дополнительного запирания;
— по виду исполнительного механизма фиксирования:
со скошенным засовом.
с шариком, с роликом.
4.4 Классы, типы и условные обозначения
4.4.1 Замки и цилиндровые механизмы в зависимости от показателей, характеризующих охранные свойства [секретность, надежность (безотказность), прочность, стойкость к криминальному вскрытию (взлому)], подразделяют на четыре класса: первый (1), второй (2), третий (3) и четвертый (4).
Первый класс относят к низшему, четвертый — к высшему классу охранных свойств. Класс замка (цилиндрового механизма) устанавливают по результатам испытаний по самому низкому значению показателя.
Общая характеристика классов (охранные свойства) и рекомендуемая область применения замков (цилиндровых механизмов) приведены в таблице 1.
Примечание — Защелкам класс не присваивают.
|
Таблица 1 — Рекомендуемая область применения замков (цилиндровых механизмов) в зависимости от класса |
||||||||||||||||||
|
||||||||||||||||||
Класс замка (цилиндрового механизма)
Охранные
свойства
Рекомендуемая область применения (в соответствии с [1], [2], [4])
определяется законодательными актами и решениями соответствующих компетентных государственных и муниципальных органов.
Рекомендуется для запирания указанных объектов, а также помещений, находящихся под охраной, применять замки раннего реагирования.
3 Замки 3-го и 4-го классов, а также замки раннего реагирования применяют в системах контроля доступа.

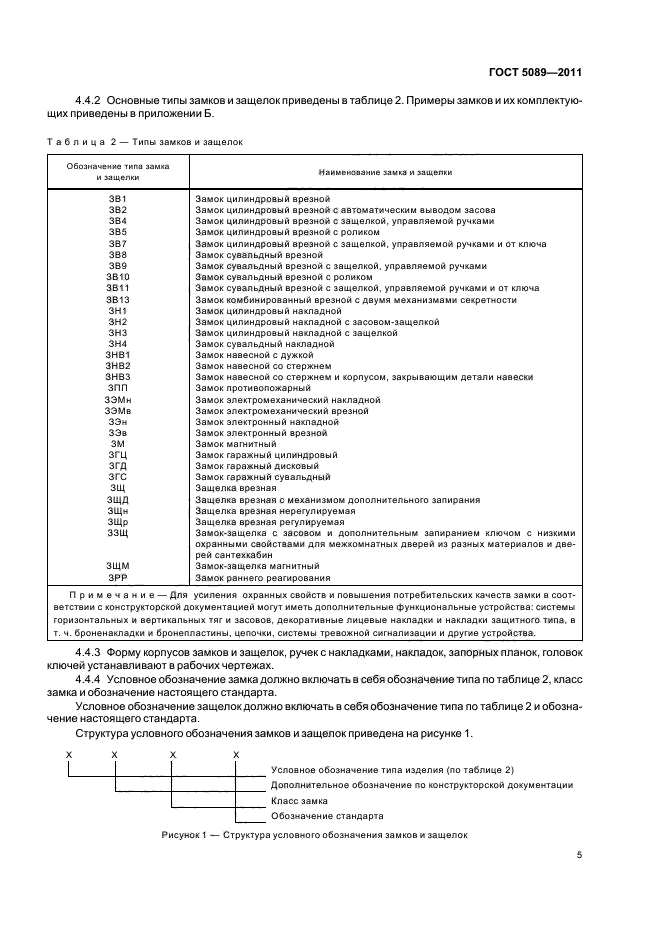

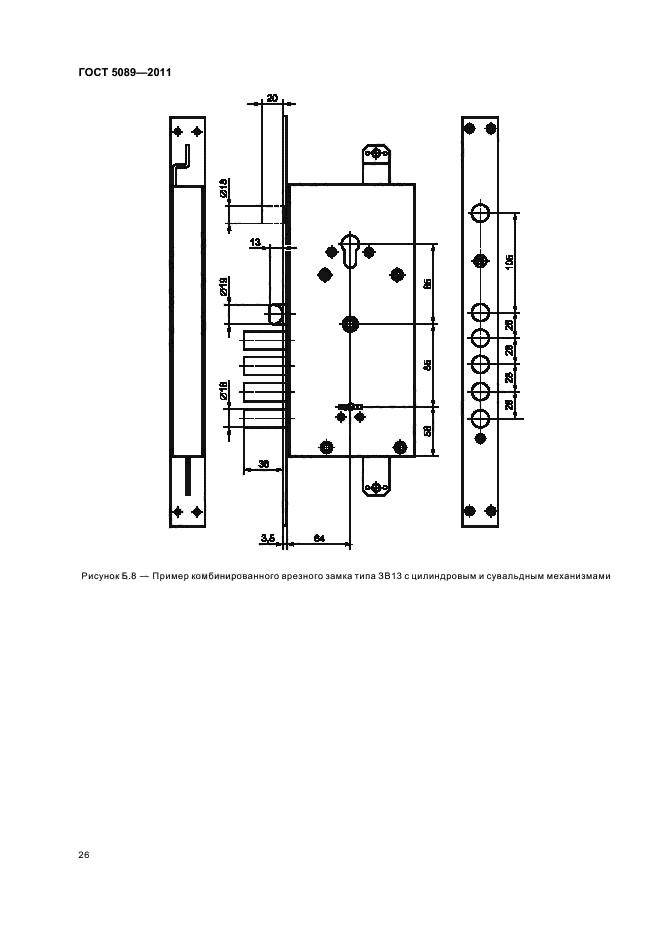

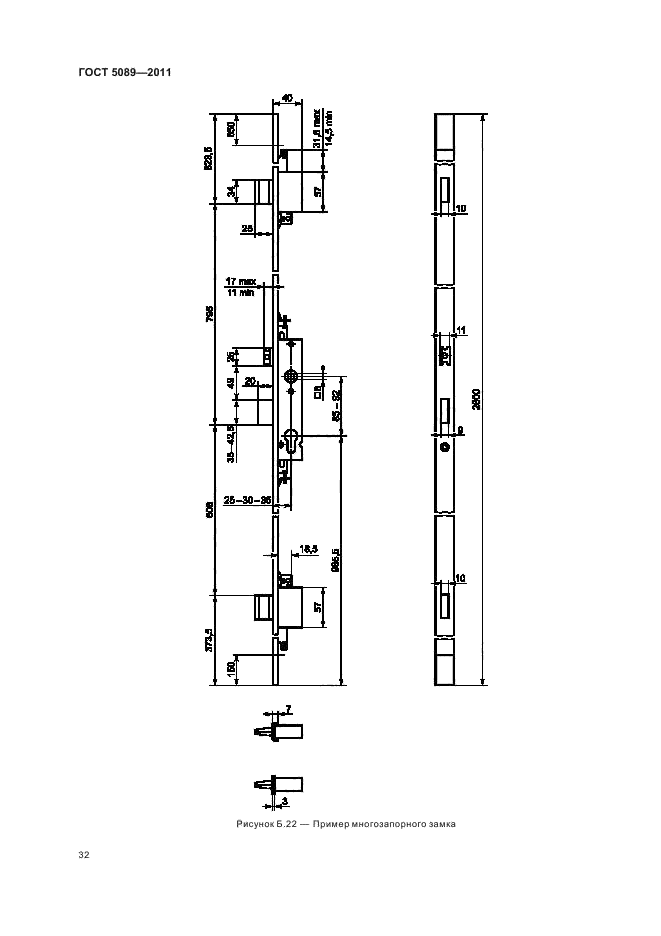

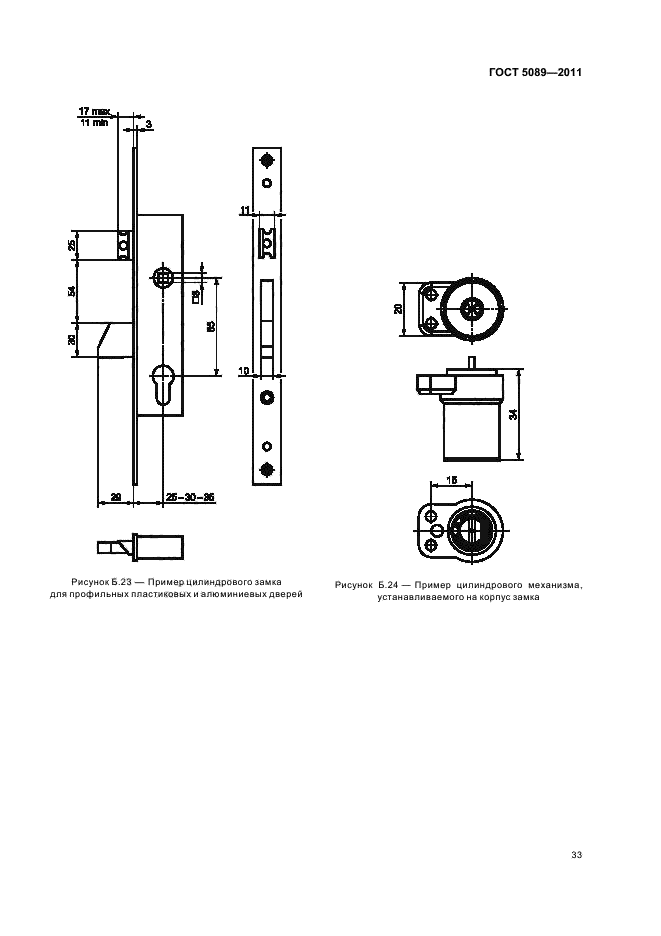

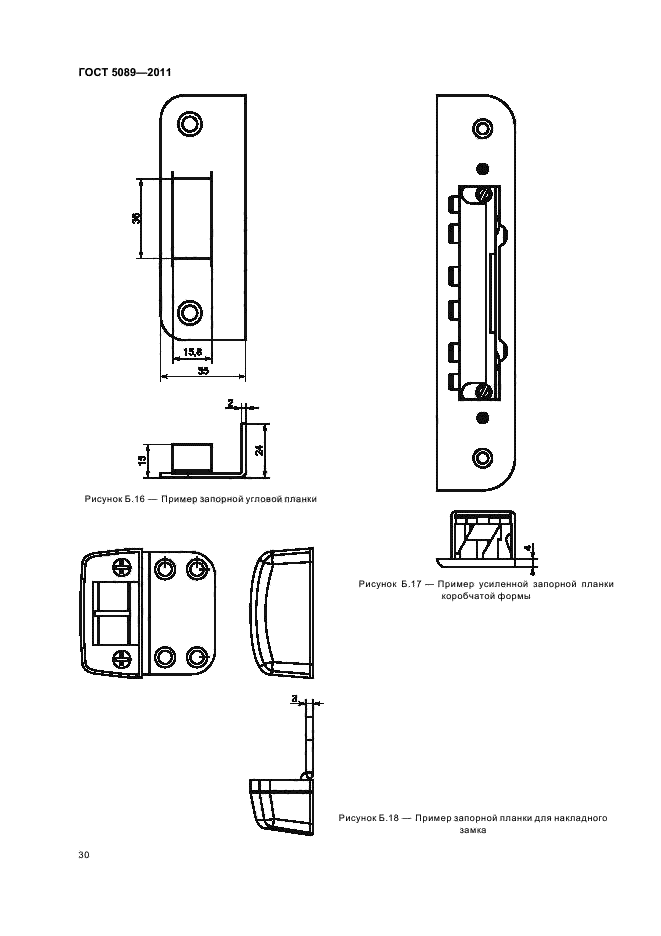

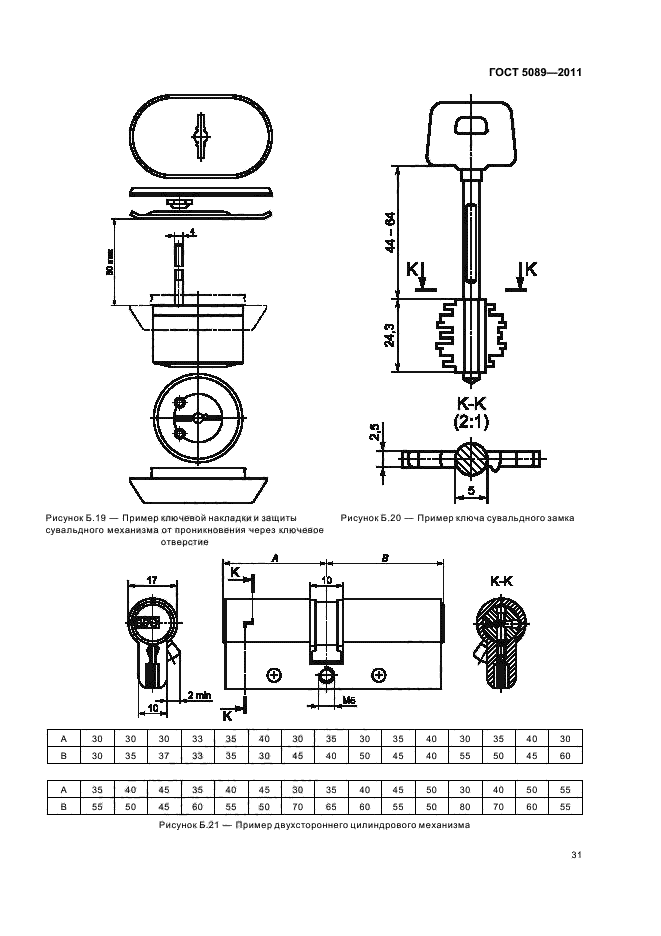

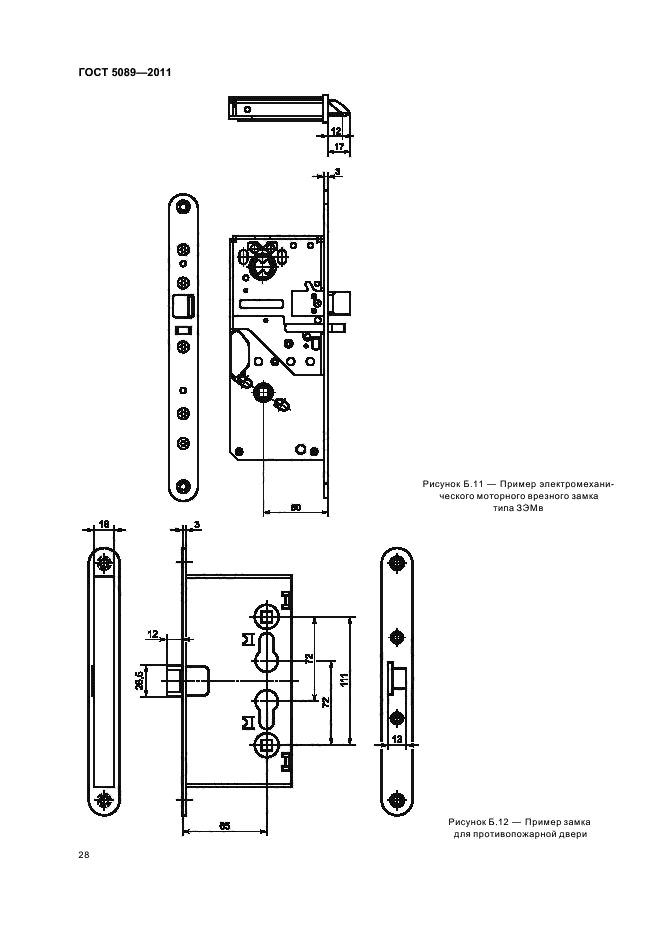

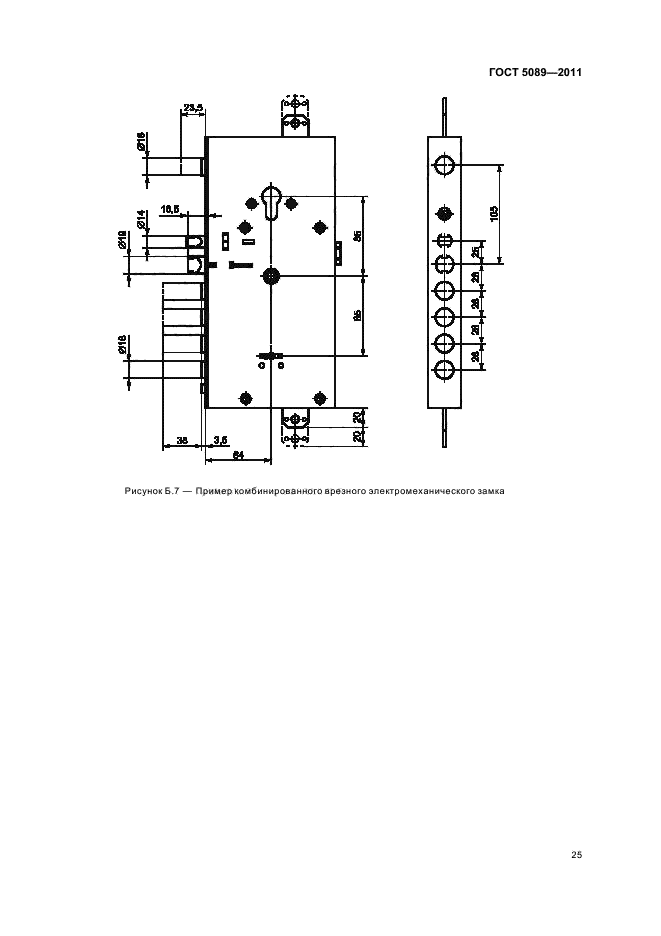

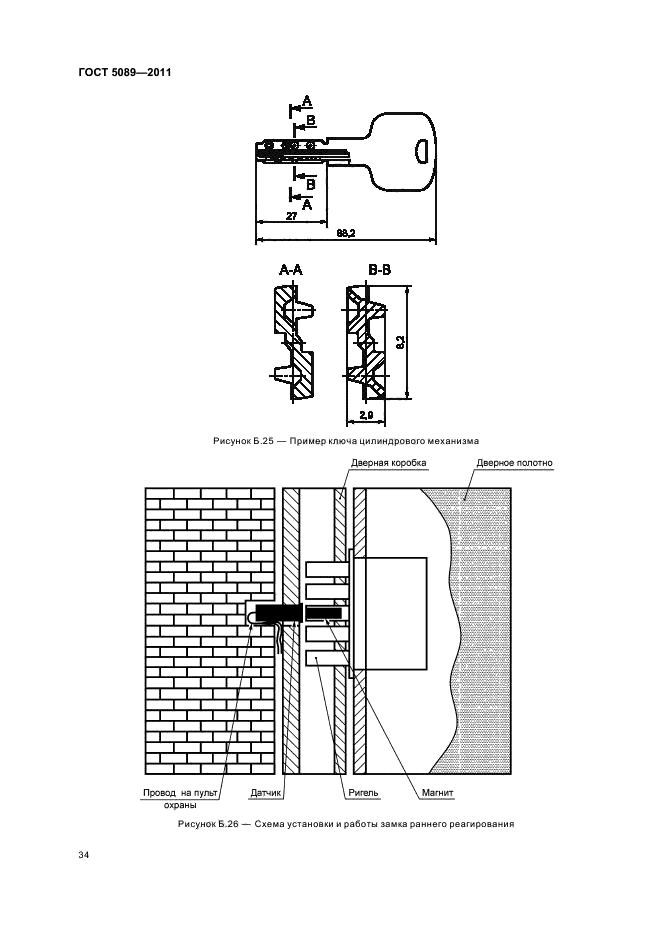

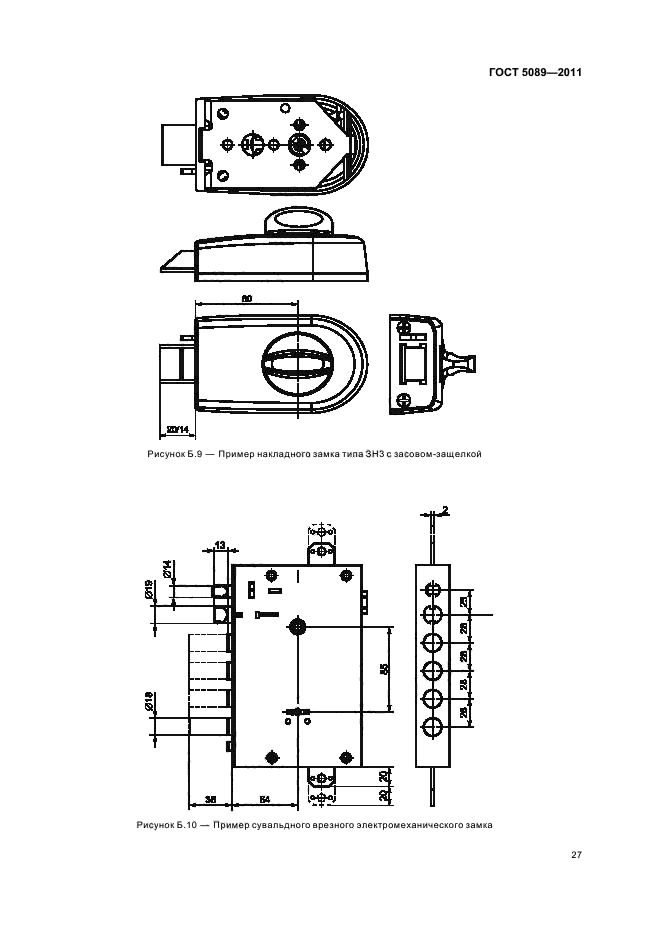

4.4.2 Основные типы замков и защелок приведены в таблице 2. Примеры замков и их комплектующих приведены в приложении Б.
|
Таблица 2 — Типы замков и защелок |
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
Обозначение типа замка |
Наименование замка и защелки |
|
и защелки |
|
|
знвз |
Замок навесной со стержнем и корпусом, закрывающим детали навески |
|
зпп |
Замок противопожарный |
|
ЗЭМн |
Замок электромеханический накладной |
|
ЗЭМв |
Замок электромеханический врезной |
|
ЗЭн |
Замок электронный накладной |
|
ЗЭв |
Замок электронный врезной |
|
ЗМ |
Замок магнитный |
|
згц |
Замок гаражный цилиндровый |
|
згд |
Замок гаражный дисковый |
|
зге |
Замок гаражный сувальдный |
|
зщ |
Защелка врезная |
|
зщд |
Защелка врезная с механизмом дополнительного запирания |
|
ЗЩн |
Защелка врезная нерегулируемая |
|
ЗЩр |
Защелка врезная регулируемая |
|
ззщ |
Замок-защелка с засовом и дополнительным запиранием ключом с низкими охранными свойствами для межкомнатных дверей из разных материалов и дверей сантехкабин |
|
зщм |
Замок-защелка магнитный |
|
ЗРР |
Замок раннего реагирования |
|
Примечание — Для усиления охранных свойств и повышения потребительских качеств замки в соответствии с конструкторской документацией могут иметь дополнительные функциональные устройства: системы горизонтальных и вертикальных тяг и засовов, декоративные лицевые накладки и накладки защитного типа, в т.ч. броненакладки и бронепластины, цепочки, системы тревожной сигнализации и другие устройства. |
|
4.4.3 Форму корпусов замков и защелок, ручек с накладками, накладок, запорных планок, головок ключей устанавливают в рабочих чертежах.
4.4.4 Условное обозначение замка должно включать в себя обозначение типа по таблице 2, класс замка и обозначение настоящего стандарта.
Условное обозначение защелок должно включать в себя обозначение типа по таблице 2 и обозначение настоящего стандарта.
Структура условного обозначения замков и защелок приведена на рисунке 1.
XXX X
|__ Условное обозначение типа изделия (по таблице 2)
___Дополнительное обозначение по конструкторской документации
__Класс замка
Обозначение стандарта
Рисунок 1 — Структура условного обозначения замков н защелок

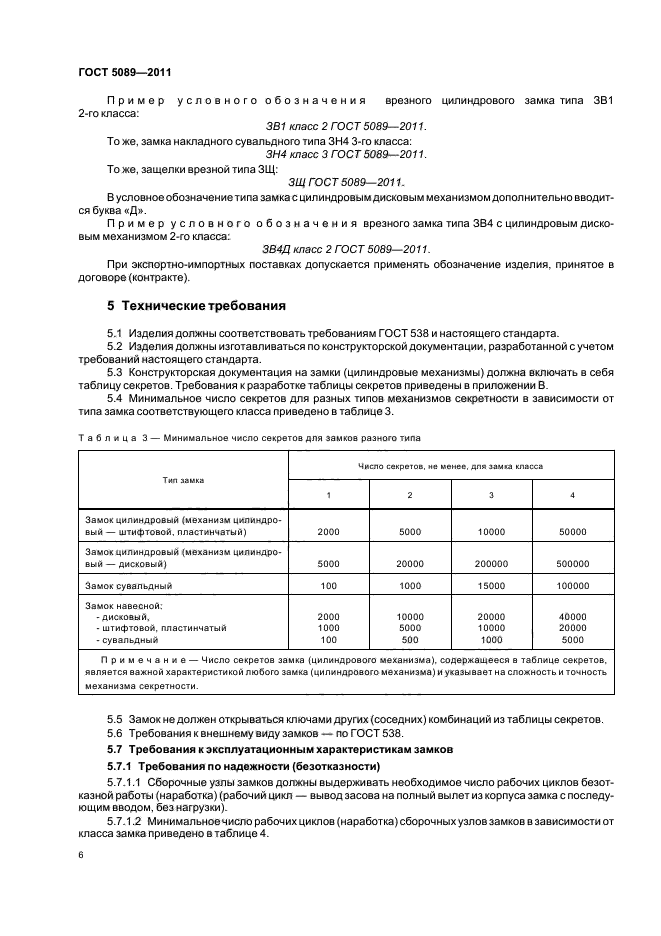

Пример условного обозначения врезного цилиндрового замка типа ЗВ1 2-го класса:
ЗВ1 класс 2 ГОСТ 5089-2011.
То же, замка накладного сувальдного типа ЗН4 3-го класса:
ЗН4 класс 3 1 ‘()< Т 5089-2011.
То же, защелки врезной типа ЗЩ:
ЗЩ ГОСТ 5089-2011.
В условное обозначение типа замка с цилиндровым дисковым механизмом дополнительно вводится буква «Д».
Пример условного обозначения врезного замка типа ЗВ4 с цилиндровым дисковым механизмом 2-го класса:
ЗВ4Д класс 2 ГОСТ 5089-2011.
При экспортно-импортных поставках допускается применять обозначение изделия, принятое в договоре (контракте).
5 Технические требования
5.1 Изделия должны соответствовать требованиям ГОСТ 538 и настоящего стандарта.
5.2 Изделия должны изготавливаться по конструкторской документации, разработанной с учетом требований настоящего стандарта.
5.3 Конструкторская документация на замки (цилиндровые механизмы) должна включать в себя таблицу секретов. Требования к разработке таблицы секретов приведены в приложении В.
5.4 Минимальное число секретов для разных типов механизмов секретности в зависимости от типа замка соответствующего класса приведено в таблице 3.
|
Таблица 3 — Минимальное число секретов для замков разного типа |
||||||||||||||
|
||||||||||||||
| /td> | ||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||
|
Примечание — Число секретов замка (цилиндрового механизма), содержащееся в таблице секретов, является важной характеристикой любого замка (цилиндрового механизма) и указывает на сложность и точность механизма секретности. |
||||||||||||||||||||||||||||||||||||||||
5.5 Замок не должен открываться ключами других (соседних) комбинаций из таблицы секретов.
5.6 Требования к внешнему виду замков — по ГОСТ 538.
5.7 Требования к эксплуатационным характеристикам замков
5.7.1 Требования по надежности (безотказности)
5.7.1.1 Сборочные узлы замков должны выдерживать необходимое число рабочих циклов безотказной работы (наработка) (рабочий цикл — вывод засова на полный вылет из корпуса замка с последующим вводом, без нагрузки).
5.7.1.2 Минимальное число рабочих циклов (наработка) сборочных узлов замков в зависимости от класса замка приведено в таблице 4.
|

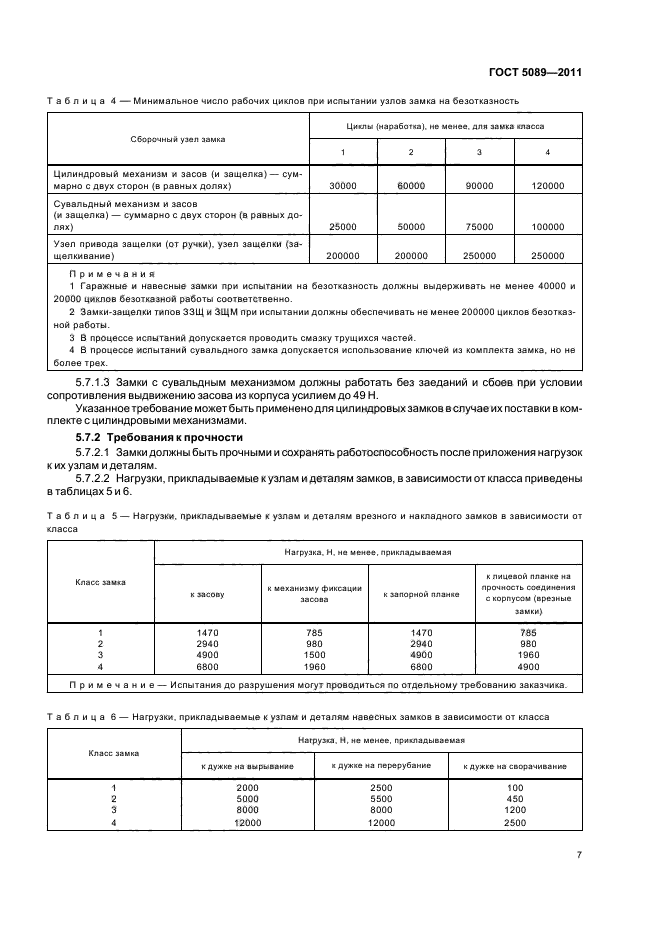

Таблица 4 — Минимальное число рабочих циклов при испытании узлов замка на безотказность |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
Сборочный узел замка |
Циклы (наработка), не менее, для замка класса |
|||
|
1 |
2 |
3 |
4 |
|
5.7.1.3 Замки с сувальдным механизмом должны работать без заеданий и сбоев при условии сопротивления выдвижению засова из корпуса усилием до 49 Н.
Пр имечания
1 Гаражные и навесные замки при испытании на безотказность должны выдерживать не менее 40000 и 20000 циклов безотказной работы соответственно.
2 Замки-защелки типов ЗЗЩ и ЗЩМ при испытании должны обеспечивать не менее 200000 циклов безотказной работы.
3 В процессе испытаний допускается проводить смазку трущихся частей.
4 В процессе испытаний сувальдного замка допускается использование ключей из комплекта замка, но не более трех.
Указанное требование может быть применено для цилиндровых замков в случае их поставки в комплекте с цилиндровыми механизмами.
5.7.2 Требования к прочности
5.7.2.1 Замки должны быть прочными и сохранять работоспособность после приложения нагрузок к их узлам и деталям.
Примечание — Испытания до разрушения могут проводиться по отдельному требованию заказчика.

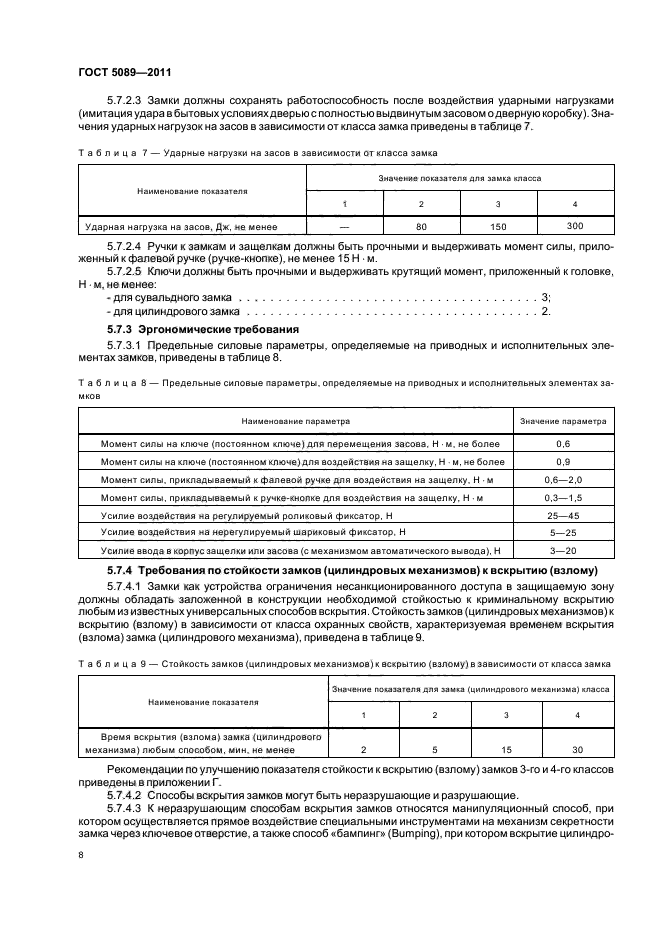

5.7.2.2 Нагрузки, прикладываемые к узлам и деталям замков, в зависимости от класса приведены в таблицах 5 и 6.
|
Таблица 5 — Нагрузки, прикладываемые к узлам и деталям врезного и накладного замков в зависимости от класса |
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
|
Таблица 6 — Нагрузки, прикладываемые к узлам и деталям навесных замков в зависимости от класса |
||||
| ||||
