ОГНЕУПОРЫ |
||
|
И ОГНЕУПОРНЫЕ ИЗДЕЛИЯ |
||

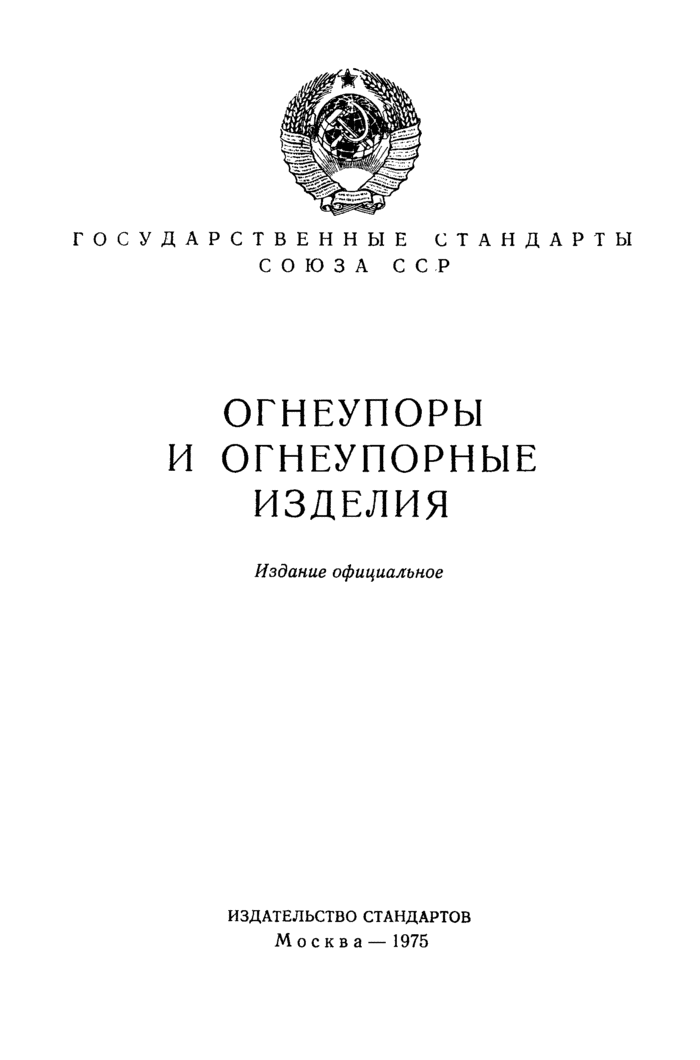

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
ОГНЕУПОРЫ И ОГНЕУПОРНЫЕ ИЗДЕЛИЯ
Издание официальное
ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва — 1975

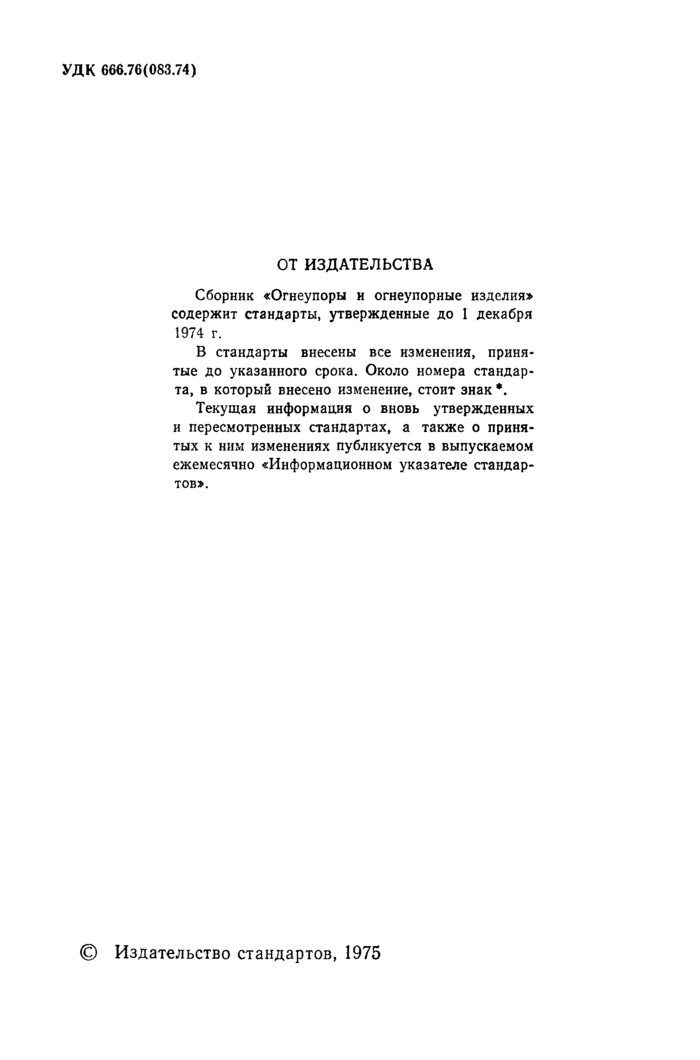

УДК 666.76(083.74)
ОТ ИЗДАТЕЛЬСТВА
Сборник «Огнеупоры н огнеупорные изделия» содержит стандарты, утвержденные до 1 декабря
1974 г.
В стандарты внесены все изменения, принятые до указанного срока. Около номера стандарта, в который внесено изменение, стоит знак •.
Текущая информация о вновь утвержденных и пересмотренных стандартах, а также о принятых к ним изменениях публикуется в выпускаемом ежемесячно «Информационном указателе стандартов».
© Издательство стандартов, 1975

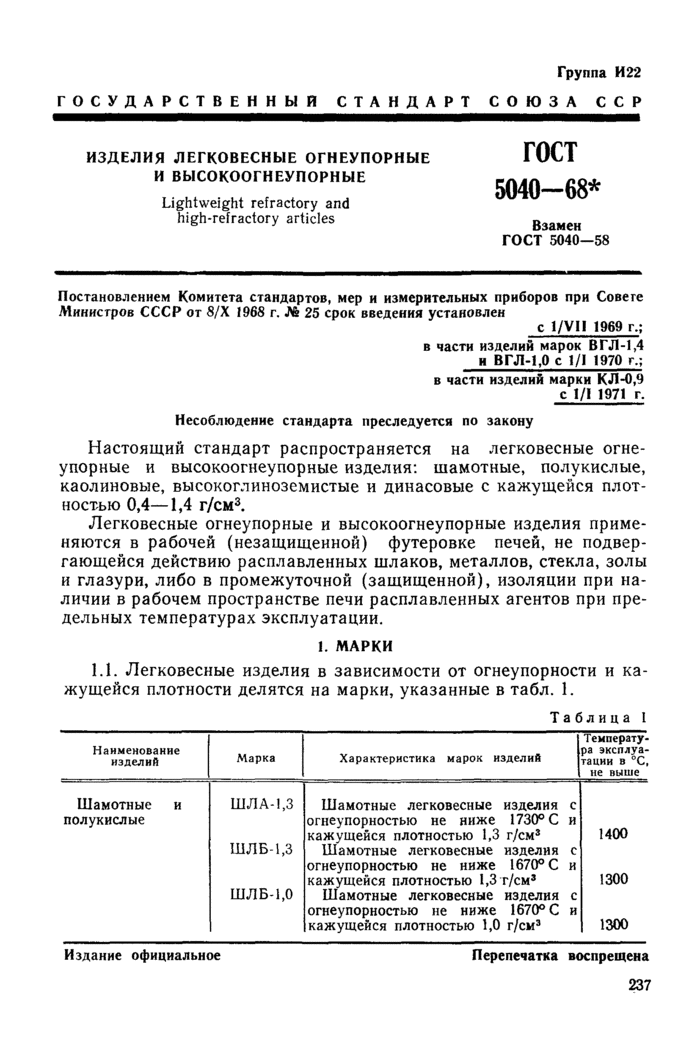

Группа И22
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ ЛЕГКОВЕСНЫЕ ОГНЕУПОРНЫЕ И ВЫСОКООГНЕУПОРНЫЕ
Lightweight refractory and high-refractory articles
ГОСТ
5040-68*
Взамен ГОСТ 5040-58
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 8/Х 1968 г. № 25 срок введения установлен
с 1/УП 1969 г.; в части изделий марок ВГЛ-1,4 и ВГЛ-1,0 с 1/1 1970 г.; в части изделий марки КЛ-0,9 с 1/1 1971 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на легковесные огнеупорные и высокоогнеупорные изделия: шамотные, полукислые, каолиновые, высокоглиноземистые и динасовые с кажущейся плотностью 0,4—1,4 г/см3.
Легковесные огнеупорные и высокоогнеупорные изделия применяются в рабочей (незащищенной) футеровке печей, не подвергающейся действию расплавленных шлаков, металлов, стекла, золы и глазури, либо в промежуточной (защищенной), изоляции при наличии в рабочем пространстве печи расплавленных агентов при предельных температурах эксплуатации.
I. МАРКИ
1.1. Легковесные изделия в зависимости от огнеупорности и кажущейся плотности делятся на марки, указанные в табл. 1.
Таблица I
|
Температу- |
||||
|
Наименование изделий |
Марка |
Характеристика марок изделий |
ра эксплуатации в °С, |
|
|
не выше |
||||
|
Шамотные и |
ШЛА-1,3 |
Шамотные легковесные изделия |
с |
|
|
полукислые |
огнеупорностью не ниже 1730° С кажущейся плотностью 1,3 г/см3 |
и |
1400 |
|
|
ШЛБ-1,3 |
Шамотные легковесные изделия |
с |
||
|
ШЛБ-1,0 |
огнеупорностью не ниже 1670° С кажущейся плотностью 1,3 г/см3 Шамотные легковесные изделия |
и |
1300 |
|
|
с |
||||
|
огнеупорностью не ниже 1670° С кажущейся плотностью 1,0 г/см3 |
и |
1300 |
Издание официальное Перепечатка воспрещена
ГОСТ 5040-68

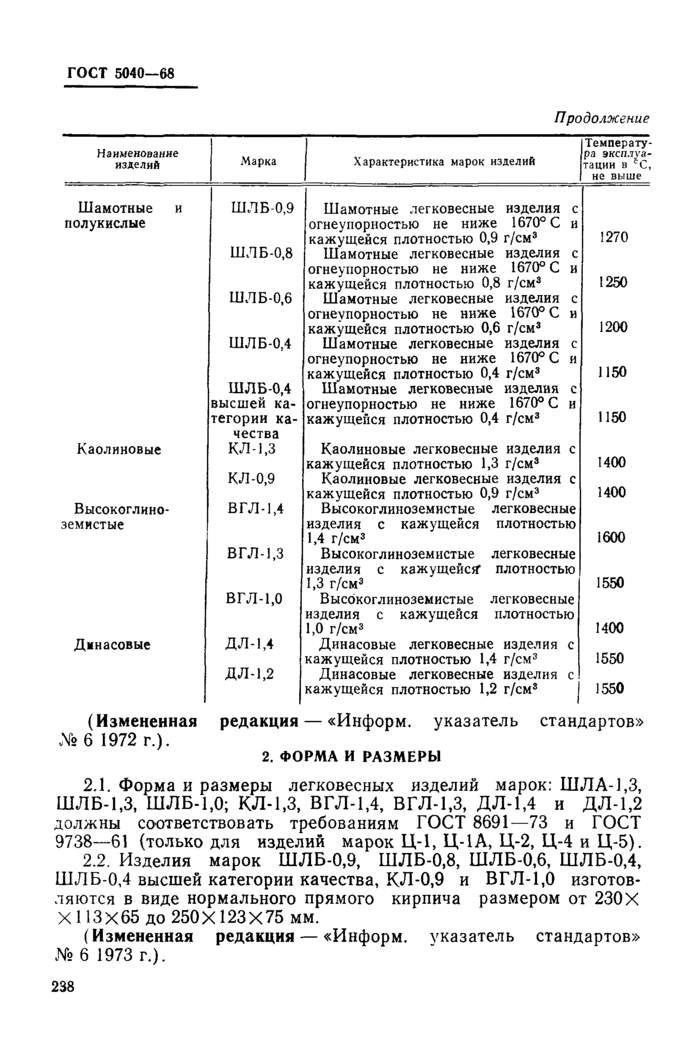

Продолжение
|
Температу- |
|||
|
Наименование изделий |
Марка |
Характеристика марок изделий |
ра эксплуатации в *С, |
|
нс выше |
|||
|
Шамотные и |
ШЛБ-0,9 |
Шамотные легковесные изделия с |
|
|
полукислые |
1Ш1Б-0.8 |
огнеупорностью не ниже 1670° С и кажущейся плотностью 0,9 г/см* |
1270 |
|
Шамотные легковесные изделия с |
|||
|
ШЛБ-0,6 |
огнеупорностью не ниже 1670° С и кажущейся плотностью 0,8 г/см* |
1250 |
|
|
Шамотные легковесные изделия с |
|||
|
огнеупорностью не ниже 1670° С и кажущейся плотностью 0,6 г/см* |
1200 |
||
|
ШЛБ-0,4 |
Шамотные легковесные изделия с |
||
|
ШЛБ-0,4 |
огнеупорностью не ниже 1670° С и кажущейся плотностью 0,4 г/см* Шамотные легковесные изделия с |
1150 |
|
|
высшей категории ка- |
огнеупорностью не ниже 1670° С и кажущейся плотностью 0,4 г/см* |
1150 |
|
|
чества |
|||
|
Каолиновые |
КЛ-1,3 |
Каолиновые легковесные изделия с кажущейся плотностью 1,3 г/см* |
1400 |
|
КЛ-0,9 |
Каолиновые легковесные изделия с кажущейся плотностью 0,9 г/см* |
1400 |
|
|
Высокоглино- |
ВГЛ-1,4 |
Высокоглиноземистые легковесные |
|
|
земистые |
изделия с кажущейся плотностью 1,4 г/см* |
1600 |
|
|
ВГЛ-1,3 |
Высокоглиноземистые легковесные |
||
|
изделия с кажущейся плотностью 1,3 г/см* |
1550 |
||
|
ВГЛ-1,0 |
Высокоглиноземистые легковесные |
||
|
изделия с кажущейся плотностью 1,0 г/см* |
1400 |
||
|
Динасовые |
ДЛ-1,4 |
Динасовые легковесные изделия с кажущейся плотностью 1,4 г/см* |
1550 |
|
ДЛ-1,2 |
Динасовые легковесные изделия с кажущейся плотностью 1,2 г/см* |
1550 |
(Измененная редакция — «Информ. указатель стандартов» vVs 6 1972 г.).
2. ФОРМА И РАЗМЕРЫ
2.1. Форма и размеры легковесных изделий марок: ШЛА-1,3, Ш Л Б-1,3, ШЛБ-1,0; КЛ-1,3, ВГЛ-1,4, ВГЛ-1,3, ДЛ-1,4 и ДЛ-1,2 должны соответствовать требованиям ГОСТ 8691-73 и ГОСТ 9738—61 (только для изделий марок Ц-1, Ц-1А, Ц-2, Ц-4 и Ц-5).
2.2. Изделия марок ШЛБ-0,9, ШЛБ-0,8, ШЛБ-0,6, ШЛБ-0,4, ШЛБ-0,4 высшей категории качества, КЛ-0,9 и ВГЛ-1,0 изготовляются в виде нормального прямого кирпича размером от 230Х X 113×65 до 250X123X75 мм.
(Измененная редакция — «Информ. указатель стандартов» № 6 1973 г.).
238

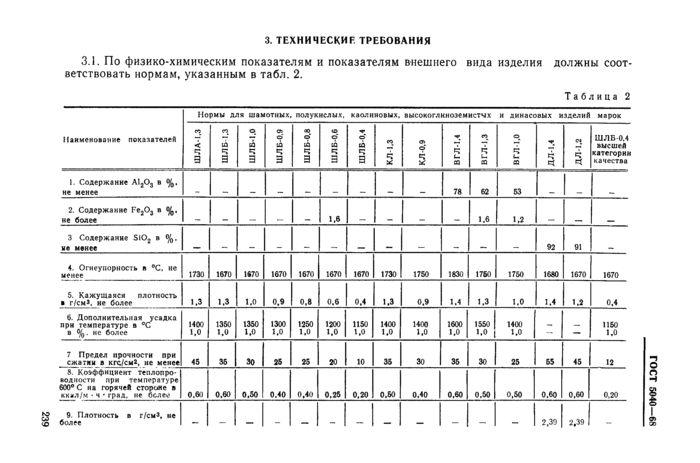

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3.1. По физико-химическим показателям и показателям внешнего вида изделия должны соответствовать нормам, указанным в табл. 2.
Таблица 2
Нормы ала 1Я1мотиы1. полукисльи. каолиновая!. аысожоелииоаемисТЧ! и лииасоаых изделий марой
|
Наимеиоавни* показателей |
ШЛА-1.3 |
п 10 я; 3 |
2 (0 *; 3 |
Ф 2 «: 3 |
5 а ч 3 |
«о 9 10 «ч 3 |
о (О 3 |
п i |
$ 5 |
ВГЛ-1.4 |
2 ч 1— а |
НГЛ-1.0 |
м» 1 |
2 ч |
ШЛБ 0.4 яысшеД категории качества |
|
1. Содержание А1,Оа а %. не менее |
76 |
52 |
S3 |
||||||||||||
|
2. Содержание Г»,О, а %. ие более |
. |
1.6 |
1.6 |
\л |
|||||||||||
|
3 Содержанке SIO, в %. не менее |
92 |
91 |
|||||||||||||
|
4. Огнеупорность я *С. нс менее |
1730 |
1570 |
1670 |
1670 |
1670 |
1670 |
1670 |
1730 |
1750 |
1630 |
17*0 |
1750 |
16» |
1670 |
1670 |
|
5. Кажущееся плотность а г/см>. не более |
1.3 |
1.3 |
1.0 |
0.9 |
0.6 |
0.6 |
0.4 |
1Л |
0.9 |
1.4 |
1.3 |
1.0 |
1.4 |
1.9 |
0.4 |
|
б. Дополнительная усадка а %. не более |
моо 1.0 |
1350 1.0 |
1350 1,0 |
1300 1.0 |
1250 1.0 |
1300 1.0 |
1150 1.0 |
1400 1.0 |
1400 1.0 |
1600 1.0 |
1550 1.0 |
1400 1.0 |
— |
1150 1.0 |
|
|
7 Предел прочности ори сжатии а кгосм». ие менее |
45 |
35 |
30 |
25 |
25 |
30 |
10 |
35 |
30 |
36 |
30 |
25 |
55 |
45 |
12 |
|
6 Коьффнциеит теплооро водности при температуре «О* С иа горячее стортже а ■иаЛ/м • я • град, ие беле* |
0.00 |
0.60 |
0.50 |
0.40 |
0.40 |
0.25 |
0.20 |
0.60 |
0.40 |
0.60 |
0.50 |
0.50 |
0.60 |
0.60 |
0.20 |
|
9. Плотность а г/см>. ие более |
— |
-1 |
— |
— |
— |
— |
г.» |
ям |
. |

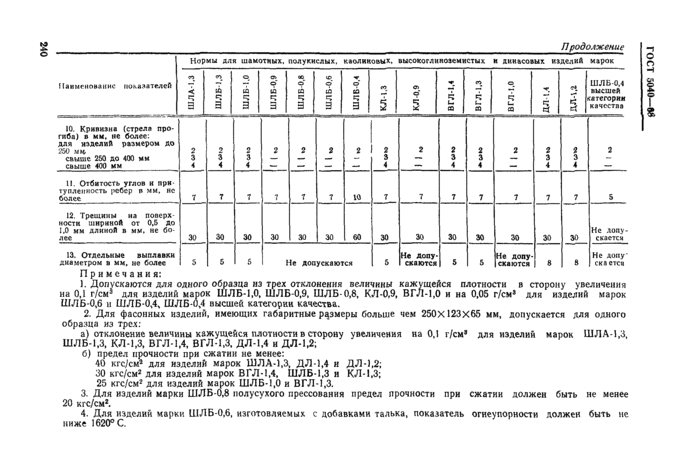

_ Продолжение
Нормы для швмотяых. полукислых, «Поляковы». высокоглииотсмистыд я динасовых ихделиА марок
|
<Г% |
•> |
о. |
о* |
». |
|||||||||||
|
НхИМГНОНДИНС HUM Ulr.u-ft |
т |
“Г |
9 |
9 |
9 |
о |
Ct |
«. |
О |
ШЛЬ 0.4 |
|||||
|
< |
А |
ЬО |
« |
и |
U5 |
м |
о |
, |
ч |
высшей |
|||||
|
э |
I |
3 |
3 |
3 |
э |
— 3 |
5 |
5 |
5 а |
5 а |
г со |
3 |
i |
«тегории К1ЯССТВ* |
|
|
10. Кривили (стрел* про- |
|||||||||||||||
|
ткбв) в мм. не более; для юделип Размером ДО |
|||||||||||||||
|
250 мм |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
|
свыше 210 до <00 мм |
3 |
3 |
3 |
_ |
— |
— |
3 |
— |
3 |
3 |
3 |
3 |
|||
|
свыше 400 мм |
4 |
4 |
4 |
— |
— |
— |
— |
4 |
— |
4 |
4 |
— |
4 |
4 |
— |
|
II. CUdmoctb углов и при туплепкоеты ребер в мм. нс |
|||||||||||||||
|
более |
7 |
Т |
Т |
7 |
Т |
Т |
10 |
Т |
7 |
7 |
7 |
7 |
7 |
7 |
5 |
|
12 Грешимы и* поверх |
|||||||||||||||
|
ностк шнриноЯ от 0.S до 1,0 мм длииоВ в ми. не б°- |
Не допу- |
||||||||||||||
|
лее |
30 |
30 |
30 |
30 |
33 |
30 |
60 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
С «истец |
|
13. Отдельные выплвми |
Не долу |
Не допу- |
Не допу |
||||||||||||
|
диаметром а мм, не более |
5 |
5 |
5 |
Не доаускеютси |
ь |
СХ1ЮТСЯ |
S |
& |
асвются |
8 |
8 |
скветсв |
|||
Примечания:
1. Допускаются для одного образца из трех отклонения величины кажущейся плотности в сторону увеличения на 0.1 г/см* для изделий марок ШЛБ-1,0, ШЛБ-0,9. ШЛБ-0,8, КЛ-0.9, ВГЛ-1,0 и на 0,05 r/см* для изделий марок ШЛБ-0,6 и ШЛБ-0,4, ШЛБ-0,4 высшей категории качества.
2. Для фасонных изделий, имеющих габаритные размеры больше чем 250×123 x 65 мм, допускается для одного образца из трех:
а) отклонение величины кажущейся плотности в сторону увеличения на 0.1 г/см* для изделий марок ШЛА-1,3, ШЛБ-1.3, КЛ-1,3, ВГЛ-1,4, ВГЛ-1Д ДЛ-1,4 и ДЛ-1,2;
б) предел прочности при сжатии не менее:
40 кгс/см* для изделий марок ШЛА-1,3, ДЛ-1,4 н ДЛ-1,2;
30 кгс/смг для изделий марок ВГЛ-1,4, ШЛБ-1,3 и КЛ-1.3;
25 кгс/см* для изделий марок ШЛБ-1,0 и ВГЛ-1,3.
3. Для изделий марки ШЛБ-0,8 полусухого прессования предел прочности при сжатии должен быть не менее 20 кгс/см*.
4. Для изделий марки ШЛБ-0,6, изготовляемых с добавками талька, показатель огнеупорности должен быть не ниже 1620° С.
ГОСТ 5040-В8
ГОСТ 5040-68

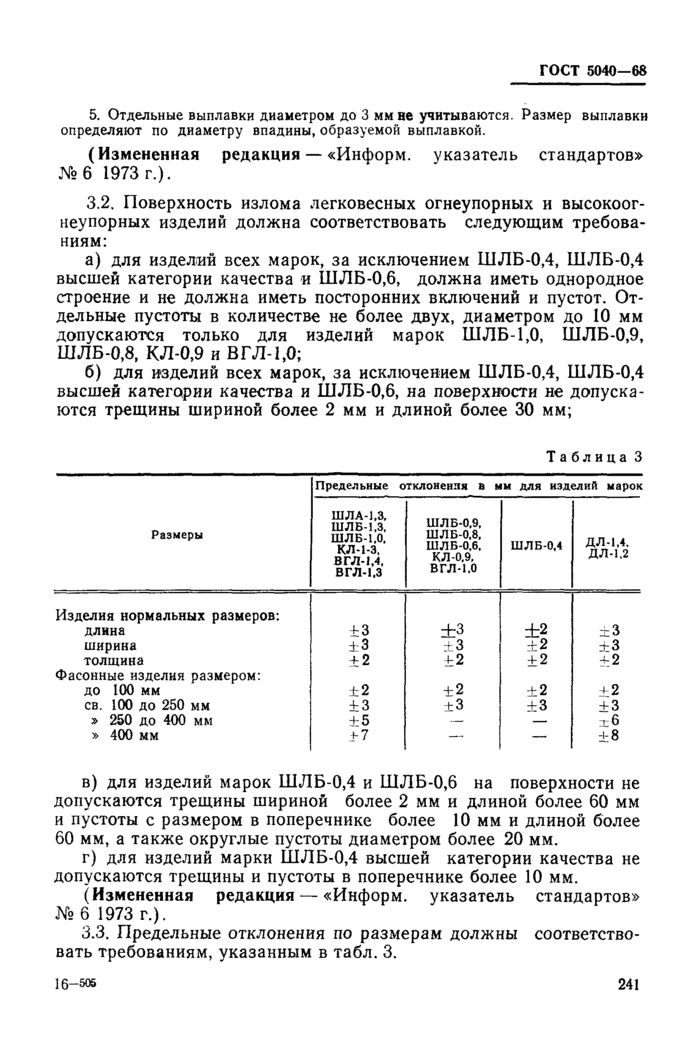

5. Отдельные выплавки диаметром до 3 мм не учитываются. Размер выплавки определяют по диаметру впадины, образуемой выплавкой.
(Измененная редакция — «Информ. указатель стандартов» №6 1973 г.).
3.2. Поверхность излома легковесных огнеупорных и высокоогнеупорных изделий должна соответствовать следующим требованиям:
а) для изделий всех марок, за исключением ШЛБ-0,4, ШЛБ-0,4 высшей категории качества и ШЛБ-0,6, должна иметь однородное строение и не должна иметь посторонних включений и пустот. Отдельные пустоты в количестве не более двух, диаметром до 10 мм допускаются только для изделий марок Ш Л Б-1,0, ШЛБ-0,9, ШЛБ-0,8, КЛ-0,9 и ВГЛ-1,0;
б) для изделий всех марок, за исключением ШЛБ-0,4, ШЛБ-0,4 высшей категории качества и ШЛБ-0,6, на поверхности не допускаются трещины шириной более 2 мм и длиной более 30 мм;
Таблица 3
|
Предельные отклонения в мм для изделий марок |
||||
|
Размеры |
ШЛА-1.3. ШЛБ-1,3, Ш Л Б-1.0. КЛ-1-3, вгл-м, ВГЛ-1.3 |
ШЛБ-0,9. ШЛБ-0,8. ШЛБ-0,6. К Л-0.9. ВГЛ-1,0 |
ШЛБ-0,4 |
ДЛ-1.4. ДЛ-1.2 |
|
Изделия нормальных размеров: |
±з |
±2 |
||
|
длина |
+3 |
±3 |
||
|
ширина |
±3 |
±3 |
±2 |
±3 |
|
толщина |
+ 2 |
±2 |
±2 |
±2 |
|
Фасонные изделия размером: |
±2 |
|||
|
до 100 мм |
±2 |
±2 |
±2 |
|
|
св. 100 до 250 мм |
±3 |
±3 |
±3 |
±3 |
|
» 250 до 400 мм |
±5 |
— |
— |
*6 |
|
» 400 мм |
J-7 |
— |
— |
±8 |
в) для изделий марок ШЛБ-0,4 и ШЛБ-0,6 на поверхности не допускаются трещины шириной более 2 мм и длиной более 60 мм и пустоты с размером в поперечнике более 10 мм и длиной более 60 мм, а также округлые пустоты диаметром более 20 мм.
г) для изделий марки ШЛБ-0,4 высшей категории качества не допускаются трещины и пустоты в поперечнике более 10 мм.
(Измененная редакция — «Информ. указатель стандартов» № 6 1973 г.).
3.3. Предельные отклонения по размерам должны соответствовать требованиям, указанным в табл. 3.
16-506
241
ГОСТ 5040-68

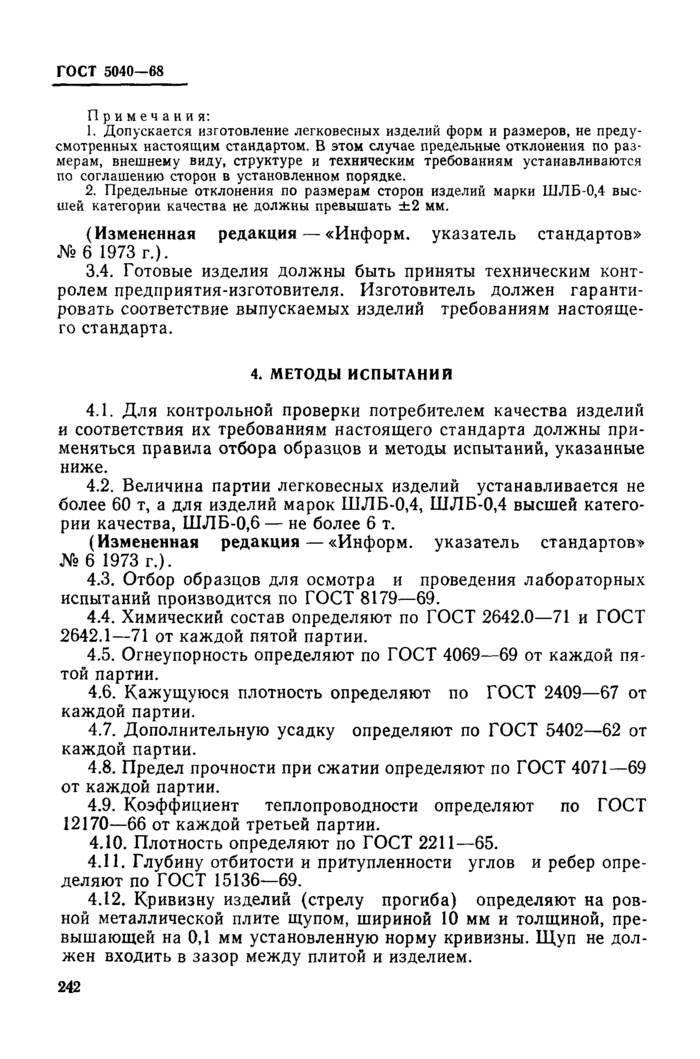

Примечания:
1. Допускается изготовление легковесных изделий форм и размеров, не предусмотренных настоящим стандартом. В этом случае предельные отклонения по размерам, внешнему виду, структуре и техническим требованиям устанавливаются по соглашению сторон в установленном порядке.
2. Предельные отклонения по размерам сторон изделий марки ШЛБ-0,4 высшей категории качества не должны превышать ±2 мм.
(Измененная редакция — «Информ. указатель стандартов» № 6 1973 г.).
3.4. Готовые изделия должны быть приняты техническим контролем предприятия-изготовителя. Изготовитель должен гарантировать соответствие выпускаемых изделий требованиям настоящего стандарта.
4. МЕТОДЫ ИСПЫТАНИИ
4.1. Для контрольной проверки потребителем качества изделий и соответствия их требованиям настоящего стандарта должны применяться правила отбора образцов и методы испытаний, указанные ниже.
4.2. Величина партии легковесных изделий устанавливается не более 60 т, а для изделий марок ШЛБ-0,4, ШЛБ-0,4 высшей категории качества, ШЛБ-0,6 — не более 6 т.
(Измененная редакция—«Информ. указатель стандартов» № 6 1973 г.).
4.3. Отбор образцов для осмотра и проведения лабораторных испытаний производится по ГОСТ 8179-69.
4.4. Химический состав определяют по ГОСТ 2642.0-71 и ГОСТ 2642.1—71 от каждой пятой партии.
4.5. Огнеупорность определяют по ГОСТ 4069-69 от каждой пятой партии.
4.6. Кажущуюся плотность определяют по ГОСТ 2409-67 от каждой партии.
4.7. Дополнительную усадку определяют по ГОСТ 5402-62 от каждой партии.
4.8. Предел прочности при сжатии определяют по ГОСТ 4071-69 от каждой партии.
4.9. Коэффициент теплопроводности определяют по ГОСТ 12170—66 от каждой третьей партии.
4.10. Плотность определяют по ГОСТ 2211-65.
4.11. Глубину отбитости и притупленности углов и ребер определяют по ГОСТ 15136-69.
4.12. Кривизну изделий (стрелу прогиба) определяют на ровной металлической плите щупом, шириной 10 мм и толщиной, превышающей на 0,1 мм установленную норму кривизны. Щуп не должен входить в зазор между плитой и изделием.
242

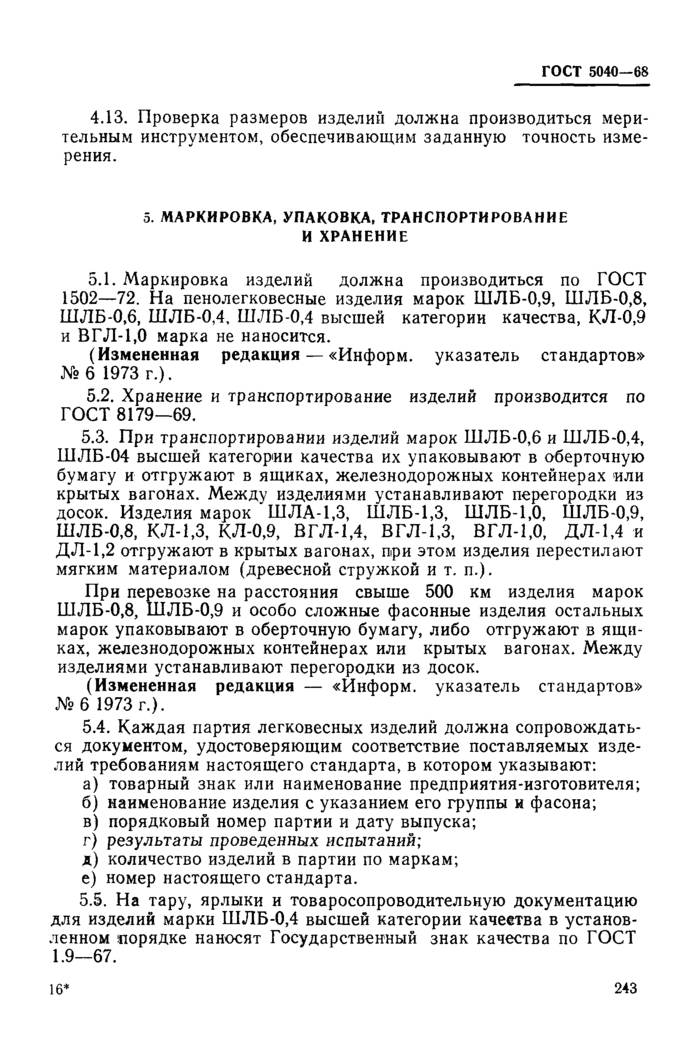

ГОСТ 5040 — 68
4.13. Проверка размеров изделий должна производиться мерительным инструментом, обеспечивающим заданную точность измерения.
5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Маркировка изделий должна производиться по ГОСТ 1502—72. На пенолегковесные изделия марок ШЛБ-0,9, ШЛБ-0,8, ШЛБ-0,6, ШЛБ-0,4, ШЛБ-0,4 высшей категории качества, КЛ-0,9 и ВГЛ-1,0 марка не наносится.
(Измененная редакция — «Информ. указатель стандартов» № 6 1973 г.).
5.2. Хранение и транспортирование изделий производится по ГОСТ 8179-69.
5.3. При транспортировании изделий марок ШЛБ-0,6 и ШЛБ-0,4, ШЛБ-04 высшей категории качества их упаковывают в оберточную бумагу и отгружают в ящиках, железнодорожных контейнерах или крытых вагонах. Между изделиями устанавливают перегородки из досок. Изделия марок ШЛА-1,3, ШЛБ-1,3, ШЛБ-1,0, ШЛБ-0,9, ШЛБ-0,8, КЛ-1,3, КЛ-0,9, ВГЛ-1,4, ВГЛ-1,3, ВГЛ-1,0, ДЛ-1,4 и ДЛ-1,2 отгружают в крытых вагонах, при этом изделия перестилают мягким материалом (древесной стружкой и т. п.).
При перевозке на расстояния свыше 500 км изделия марок ШЛБ-0,8, ШЛБ-0,9 и особо сложные фасонные изделия остальных марок упаковывают в оберточную бумагу, либо отгружают в ящиках, железнодорожных контейнерах или крытых вагонах. Между изделиями устанавливают перегородки из досок.
(Измененная редакция — «Информ. указатель стандартов» №6 1973 г.).
5.4. Каждая партия легковесных изделий должна сопровождаться документом, удостоверяющим соответствие поставляемых изделий требованиям настоящего стандарта, в котором указывают:
а) товарный знак или наименование предприятия-изготовителя;
б) наименование изделия с указанием его группы и фасона;
в) порядковый номер партии и дату выпуска;
г) результаты проведенных испытаний;
д) количество изделий в партии по маркам;
е) номер настоящего стандарта.
5.5. На тару, ярлыки и товаросопроводительную документацию для изделий марки ШЛБ-0,4 высшей категории качества в установленном порядке наносят Государственный знак качества по ГОСТ 1.9—67.
16′
243

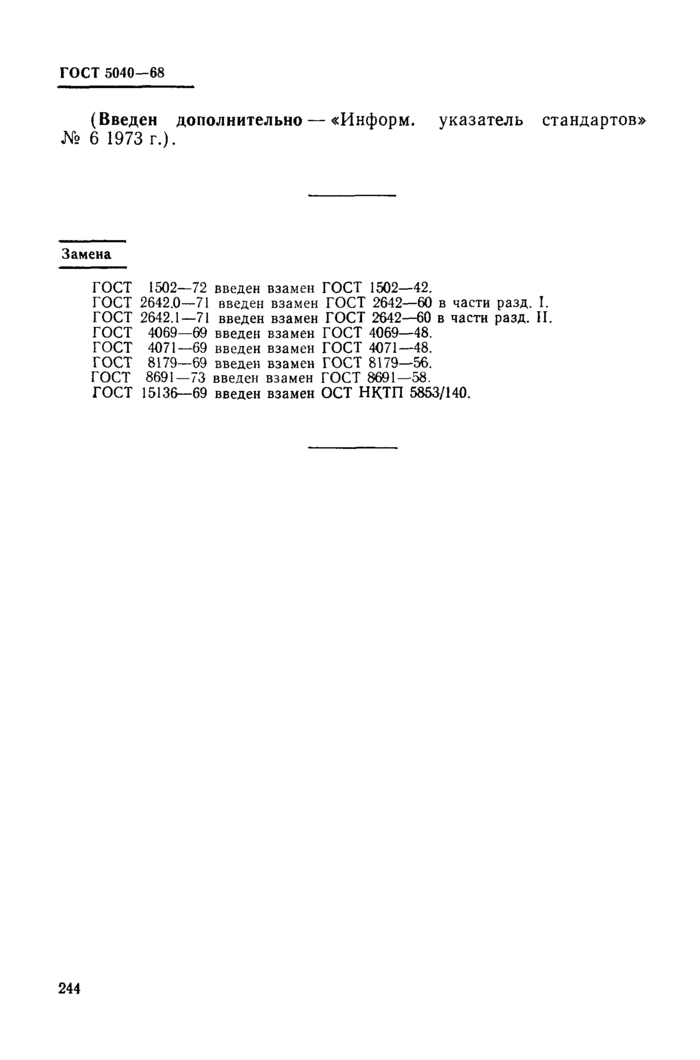

ГОСТ 5040-68
(Введен дополнительно — «Информ.
N9 6 1973 г.).
указатель стандартов»
Замена
ГОСТ 1502-72 введен взамен ГОСТ 1502-42.
ГОСТ 2642.0-71 введен взамен ГОСТ 2642-60 в части разд. I. ГОСТ 2642.1-71 введен взамен ГОСТ 2642-60 в части разд. II. ГОСТ 4069-60 введен взамен ГОСТ 4069-48.
ГОСТ 4071-69 введен взамен ГОСТ 4071-48.
ГОСТ 8179-69 введен взамен ГОСТ 8179-56.
ГОСТ 8691-73 введен взамен ГОСТ 8691-58.
ГОСТ 15136-69 введен взамен ОСТ НКТП 5853/140.
244

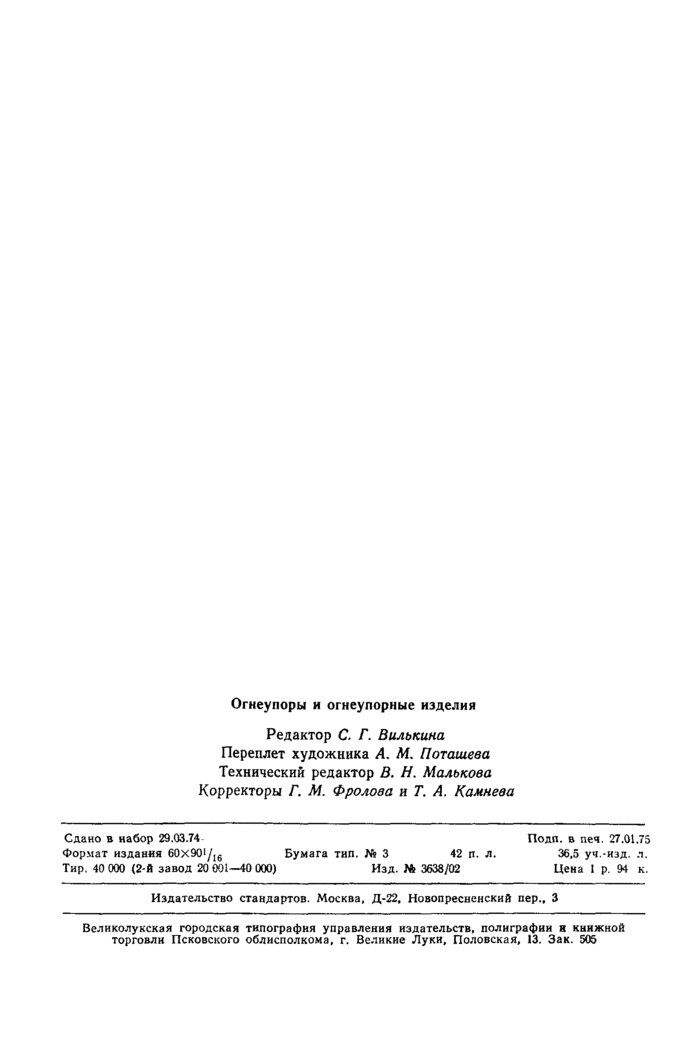

Огнеупоры и огнеупорные изделия
Редактор С. Г. Вилькина Переплет художника А. М. Поташева Технический редактор В. Н. Малькова Корректоры Г. М. Фролова и Т. А. Камнева
Сдано в набор 29.03.74 Подп. в печ. 27.01.75
Формат издания 60х90*/,6 Бумага тип. № 3 42 п. л. 36,5 уч.-изд. л.
Тир. 40 000 (2’й завод 20 001-40 000) Изд. № 3638/02 Цена 1 р. 94 к.
Издательство стандартов. Москва, Д-22, Новопресыснский пер., 3
Великолукская городская типография управления издательств, полиграфии я книжной торговли Псковского облисполкома, г. Великие Луки, Поповская, 13. Зак. 505
