Бронзы безоловянные литейные. Марки
Заменяет
Страница 1
Страница 2
Страница 3

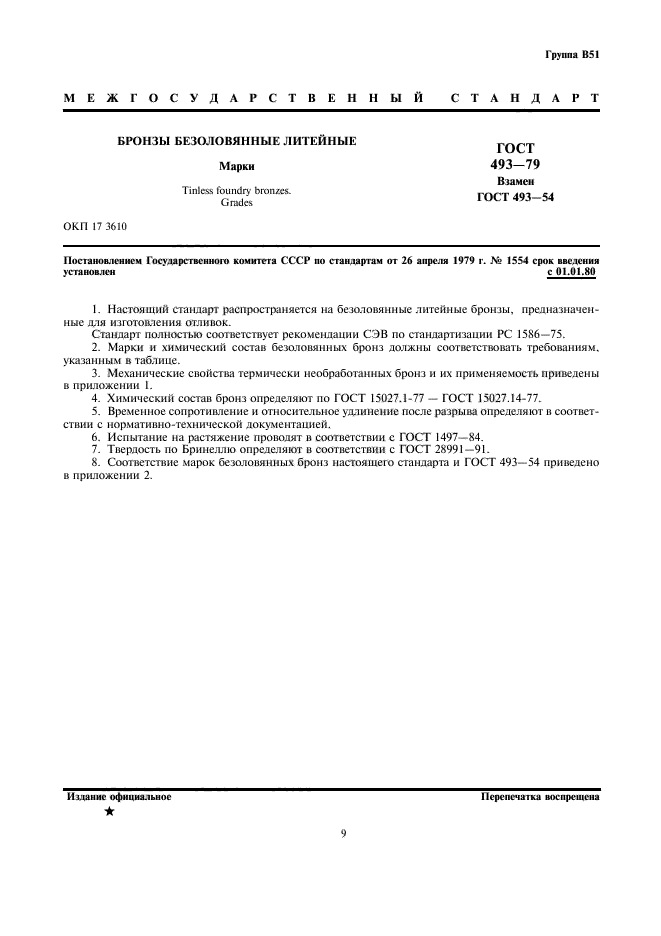

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БРОНЗЫ БЕЗОЛОВЯННЫЕ ЛИТЕЙНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 493-79
Издание официальное
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГОСТ
Группе В51
УДК 669.35:006.354
БРОНЗЫ БЕЗОЛОВЯННЫЕ ЛИТЕИНЫЕ
493—79
Технические условия
Взамен
ГОСТ 493-54
ОКП 17 36Ю
Постановлением Государственного комитета СССР по стандартам от 26 апреля 1979 г. №
1554 срок введения установлен
с 01.01. 1980 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на безоловянные литейные бронзы, предназначенные для изготовления отливок.
Стандарт полностью соответствует рекомендации СЭВ по стандартизации PC 1586—75.

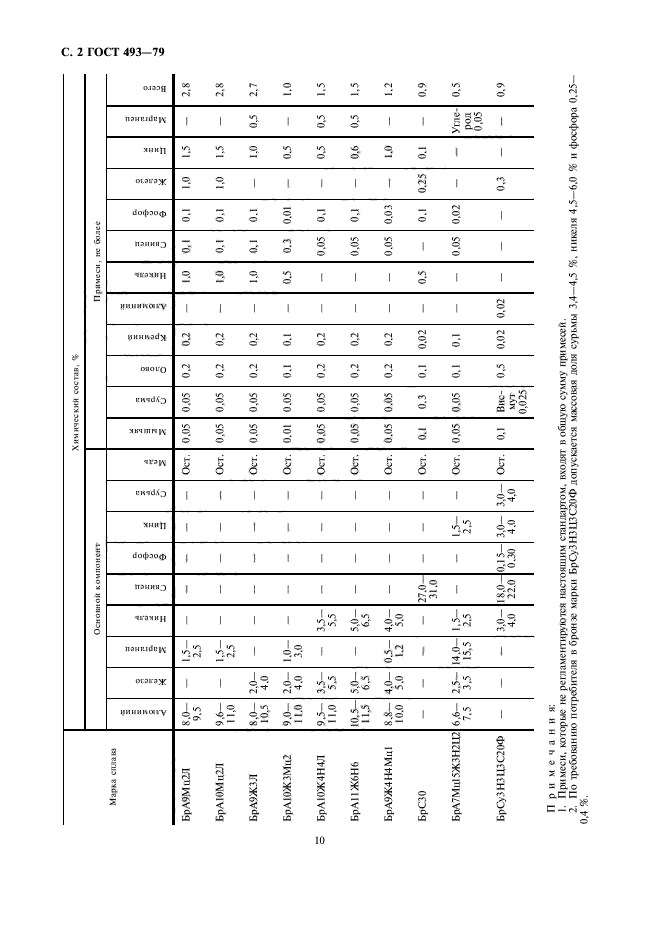

2. Марки и химический состав безоловяяных бронз должны соответствовать требованиям, указанным в таблице.
|
Марка сплава |
Химический состав, °/ |
О |
||||||
|
Основные компоненты |
||||||||
|
Алюминий |
Железо |
Марганец |
Никель |
Свинец |
Фосфор |
Цинк |
Сурьма |
|
|
БрА9Мц2Л |
8,0— |
— |
1,5— |
— |
— |
— |
— |
— |
|
9,5 |
2,5 |
|||||||
|
БрА10Мц2Л |
9,6— |
— |
1,5— |
— |
— |
— |
— |
— |
|
11,0 |
2,5 |
|||||||
|
БрА9ЖЗЛ |
8,0— |
2,0— |
— |
— |
— |
— |
— |
— |
|
10,5 |
4,0 |
1,0— |
||||||
|
БрА10ЖЗМц2 |
9,0— |
2,0— |
3,0 |
— |
— |
— |
— |
— |
|
11,0 |
4,0 |
|||||||
|
БрА10Ж4Н4Л |
9,5— |
3,5— |
— |
3,5— |
— |
— |
— |
— |
|
11,0 |
5,5 |
5,5 |
||||||
|
БрАПЖбНб |
10,5— |
5,0— |
— |
5,0— |
— |
— |
— |
|
|
11,5 |
6,5 |
6,5 |
||||||
|
Бр А9Ж4Н4Мц 1 |
00 ОС |
4,0— |
0,5— |
4,0— |
— |
— |
— |
|
|
10,0 |
5,0 |
1,2 |
5,0 |
|||||
|
БрСЗО |
— |
— |
— |
— |
27.0 |
— |
— |
— |
|
14,0— |
1,5— |
31,0 |
1,5— |
|||||
|
БрА7Мц15ЖЗН2Ц2 |
6,6— |
2,5— |
15,5 |
2,5 |
— |
— |
2,5 |
— |
|
7,5 |
3,5 |
3,0— |
18,0— |
0,15— |
3,0— |
3,0— |
||
|
БрСуЗНЗЦЗС20Ф |
4,0 |
22,0 |
0,30 |
4,0 |
4,0 |
|||
|
Химический состав, % |
|||||||||||||
|
Примеси, не более |
|||||||||||||
|
Марка сплава |
Медь |
Мышьяк |
Сурьма |
О CQ О ч О |
Кремний |
Алюминий |
Никель |
Свинец |
Фосфор |
Железо |
Цинк |
Марганец |
Всего |
|
БрА9Мц2Л |
Ост. |
0,05 |
0,05 |
0,2 |
0,2 |
— |
1,0 |
0,1 |
0,1 |
1,0 |
1,5 |
— |
2,8 |
|
БрА10Мц2Л |
Ост. |
0,05 |
0,05 |
0,2 |
0,2 |
— |
1,0 |
0,1 |
0,1 |
1,0 |
1,5 |
— |
2,8 |
|
БрА9ЖЗЛ |
Ост. |
0.05 |
0,05 |
0,2 |
0,2 |
— |
1,0 |
0,1 |
0,1 |
— |
1,0 |
0,5 |
2,7 |
|
БрА10ЖЗМц2 |
Ост. |
0,01 |
0,05 |
0,1 |
0,1 |
— |
0,5 |
0,3 |
0,01 |
— |
0,5 |
— |
1,0 |
|
БрА10Ж4Н4Л |
Ост. |
0,05 |
0,05 |
0,2 |
0,2 |
— |
— |
0,05 |
0,1 |
— |
0,5 |
0,5 |
1,5 |
|
БрАПЖбНб |
Ост. |
0,05 |
0,05 |
0,2 |
0,2 |
— |
— |
0,05 |
0,1 |
— |
0,6 |
0,5 |
1,5 |
|
БрА9Ж4Н4Мц 1 |
Ост. |
0,05 |
0,05 |
0,2 |
0,2 |
— |
— |
0,05 |
0,03 |
— |
1,0 |
— |
1,2 |
|
БрСЗО |
Ост. |
0,1 |
0,3 |
0,1 |
0,02 |
— |
0,5 |
— |
0,1 |
0,25 |
0,1 |
— |
0,9 |
|
БрА7Мц15ЖЗН2Ц2 БрСуЗНЗЦЗС20Ф |
Ост. |
0,05 |
0,05 |
0,1 |
0,1 |
— |
— |
0,05 |
0,02 |
— |
— |
Углерод 0,05 |
0,5 |
|
Ост. |
0,1 |
Висмут 0,025 |
0,5 |
0,02 |
0,02 |
0,3 |
0,9 |
||||||
Примечания:
1. Примеси, которые не регламентируются настоящим стандартом, входят в общую сумму примесей.
2. По требованию потребителя в бронзе марки БрСуЗНЗЦЗС20Ф допускается массовая доля сурьмы 3,4-4,5%, никеля 4,5-6,0% и фосфора 0,25-0,4%.
3. Механические свойства термически необработанных бронз и их применяемость приведены в справочном приложении 1.
4. Химический состав бронз определяют по ГОСТ 15027.0-77 — ГОСТ 15027.14-77.
5. Временное сопротивление и относительное удлинение после разрыва определяют в соответствии с нормативно-технической документацией.
6. Испытание на растяжение проводят в соответствии с ГОСТ 1497-73.
7. Твердость по Бринеллю определяют в соответствии с ГОСТ 8012-59.
8. Соответствие марок безоловянных бронз настоящего стандарта и ГОСТ 493-54 приведено в справочном приложении 2.

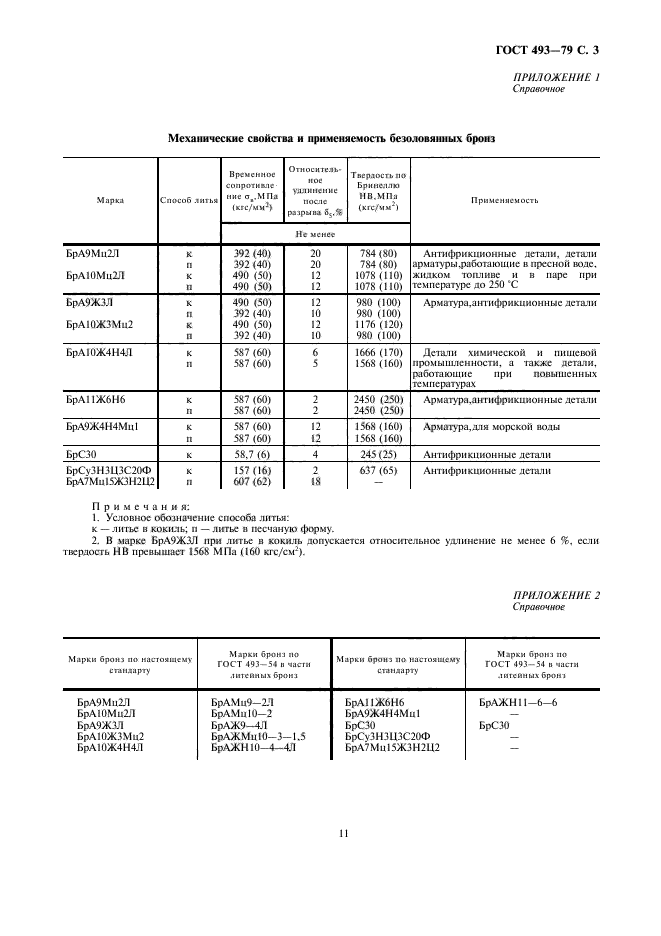

ПРИЛОЖЕНИЕ 1 Справочное
|
Механические свойства и применяемость безоловянных бронз |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Примечания:
1. Условное обозначение способа литья:
к — литье в кокиль; п — литье в песчаную форму.
2. В марке БрА9ЖЗЛ при литье в кокиль допускается относительное удлинение не менее 6%, если твердость НВ превышает 1568 МПа (160 кгс/см2).
ПРИЛОЖЕНИЕ 2 Справочное
|
Марки бронз по настоящему стандарту |
Марки бронз по ГОСТ 493-54 в части литейных бронз |
Марки бронз по настоящему стандарту |
Марки бронз по ГОСТ 493-54 в части литейных бронз |
|
БрА9Мц2Л БрА10Мц2Л БрА9ЖЗЛ БрА10ЖЗМц2 БрА10Ж4Н4Л |
БрАМц9—2Л БрАМцЮ—2 БрАЖ9—4Л БрАЖМцЮ—3—1,5 БрАЖНЮ—4—4Л |
БрАПЖбНб БрА9Ж4Н4Мц1 БрСЗО БрСуЗНЗЦЗС20Ф БрА7Мц15ЖЗН2Ц2 |
БрАЖН 11—6—6 БрСЗО |
