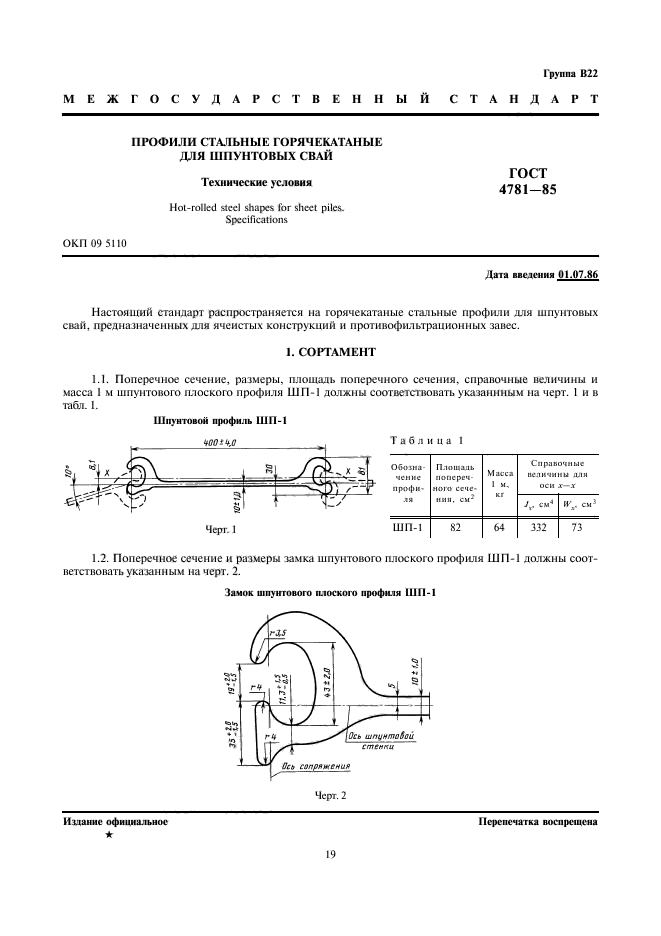

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ Технические условия Hot-rolled steel shapes for sheet piles. |
ГОСТ |
Дата введения 01.07.86
Настоящий стандарт распространяется на горячекатаные стальные профили для шпунтовых свай, предназначенных для ячеистых конструкций и противофильтрационных завес.
1. СОРТАМЕНТ
1.1. Поперечное сечение, размеры, площадь поперечного сечения, справочные величины и масса 1 м шпунтового плоского профиля ШП-1 должны соответствовать указанным на черт. 1 и в табл. 1.
Шпунтовой профиль ШП-1
Черт. 1
Таблица 1
|
Обозначение профиля |
Площадь поперечного сечения, см |
Масса 1 м, кг |
Справочные величины для оси х — х |
|
|
Jx, см4 |
Wx, см3 |
|||
|
ШП-1 |
82 |
64 |
332 |
73 |
1.2. Поперечное сечение и размеры замка шпунтового плоского профиля ШП-1 должны соответствовать указанным на черт. 2.
Замок шпунтового плоского профиля ШП-1
Черт. 2

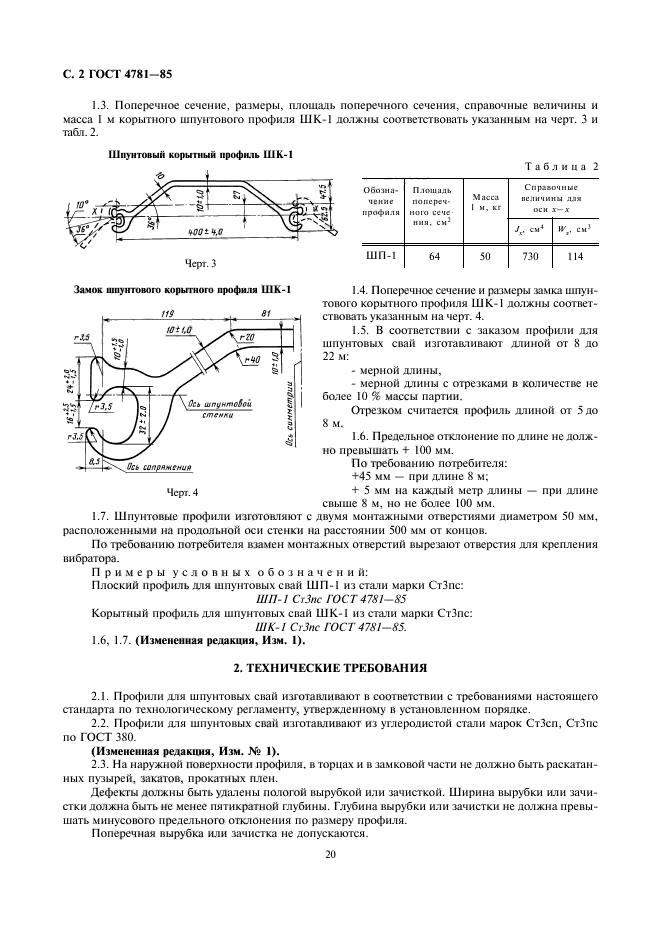

1.3. Поперечное сечение, размеры, площадь поперечного сечения, справочные величины и масса 1 м корытного шпунтового профиля ШК-1 должны соответствовать указанным на черт. 3 и табл. 2.
Шпунтовый корытный профиль ШК-1
Черт. 3
Таблица 2
|
Обозначение профиля |
Площадь поперечного сечения, см2 |
Масса |
Справочные величины для оси х — х |
|
|
Jx, см4 |
Wx, см3 |
|||
|
ШК-1 |
64 |
50 |
730 |
114 |
Замок шпунтового корытного профиля ШК-1
