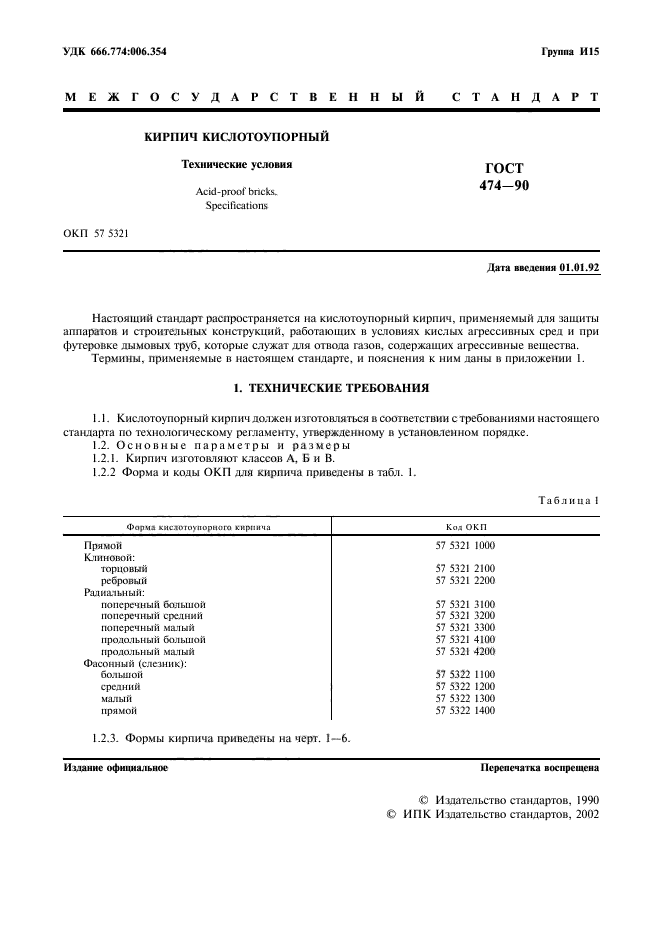

Межгосударственный стандарт ГОСТ 474-90
«Кирпич кислотоупорный. Технические условия»
(утв. постановлением Госстандарта СССР от 11 ноября 1990 г. N 2805)
Acid-proof bricks. Specifications
Дата введения 1 января 1992 г.
Взамен ГОСТ 474-80
Настоящий стандарт распространяется на кислотоупорный кирпич, применяемый для защиты аппаратов и строительных конструкций, работающих в условиях кислых агрессивных сред и при футеровке дымовых труб, которые служат для отвода газов, содержащих агрессивные вещества.

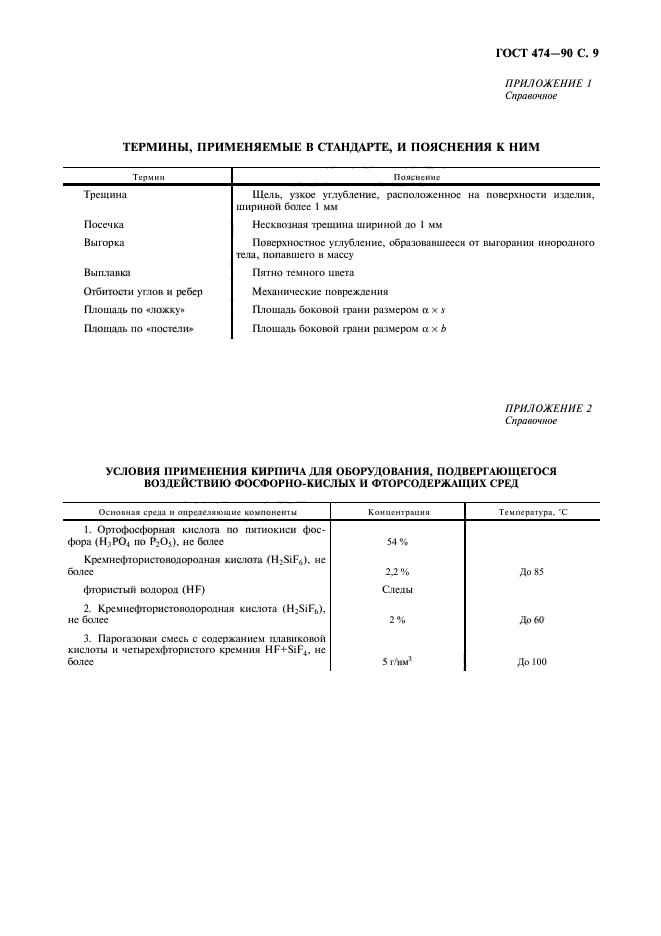

Термины, применяемые в настоящем стандарте, и пояснения к ним даны в приложении 1.
1. Технические требования
1.1. Кислотоупорный кирпич должен изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
1.2. Основные параметры и размеры
1.2.1. Кирпич изготовляют классов А, Б и В.
1.2.2 Форма и коды ОКП для кирпича приведены в табл. 1.
Таблица 1
┌──────────────────────────────────────────────┬────────────────────────┐
│ Форма кислотоупорного кирпича │ Код ОКП │
├──────────────────────────────────────────────┼────────────────────────┤
│Прямой │ 57 5321 1000 │
│ │ │
│Клиновой: │ │
│ │ │
│торцовый │ 57 5321 2100 │
│ │ │
│ребровый │ 57 5321 2200 │
│ │ │
│Радиальный: │ │
│ │ │
│поперечный большой │ 57 5321 3100 │
│ │ │
│поперечный средний │ 57 5321 3200 │
│ │ │
│поперечный малый │ 57 5321 3300 │
│ │ │
│продольный большой │ 57 5321 4100 │
│ │ │
│продольный малый │ 57 5321 4200 │
│ │ │
│Фасонный (слезник): │ │
│ │ │
│большой │ 57 5322 1100 │
│ │ │
│средний │ 57 5322 1200 │
│ │ │
│малый │ 57 5322 1300 │
│ │ │
│прямой │ 57 5322 1400 │
└──────────────────────────────────────────────┴────────────────────────┘

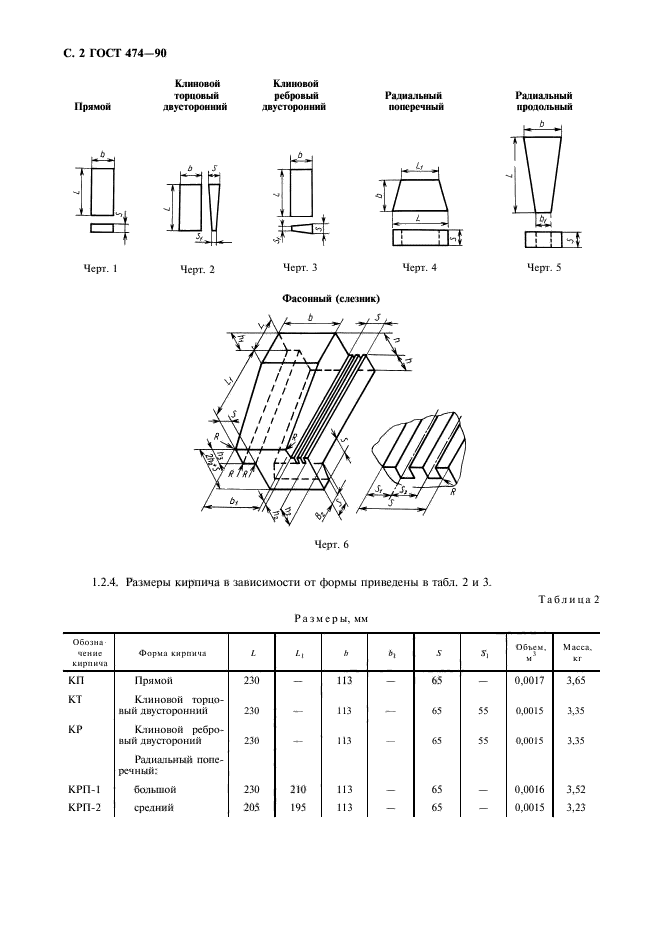

1.2.3. Формы кирпича приведены на черт. 1-6.
«Черт. 1. Прямой»
«Черт. 2. Клиновой торцовый двусторонний»
«Черт. 3. Клиновой ребровый двусторонний»
«Черт. 4. Радиальный поперечный»
«Черт. 5. Радиальный продольный»
«Черт. 6. Фасонный (слезник)»
1.2.4. Размеры кирпича в зависимости от формы приведены в табл. 2 и 3.
Таблица 2
Размеры, мм
┌───────┬──────────┬─────┬──────┬─────┬─────┬─────┬──────┬──────┬───────┐
│Обозна-│ Форма │ L │ L_1 │ b │ b_1 │ S │ S_1 │Объем,│Масса, │
│ чение │ кирпича │ │ │ │ │ │ │ м3 │ кг │
│кирпича│ │ │ │ │ │ │ │ │ │
├───────┼──────────┼─────┼──────┼─────┼─────┼─────┼──────┼──────┼───────┤
│ КП │Прямой │ 230 │ — │ 113 │ — │ 65 │ — │0,0017│ 3,65 │
│ │ │ │ │ │ │ │ │ │ │
│ КТ │Клиновой │ 230 │ — │ 113 │ — │ 65 │ 55 │0,0015│ 3,35 │
│ │торцовый │ │ │ │ │ │ │ │ │
│ │двусторон-│ │ │ │ │ │ │ │ │
│ │ний │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │
│ КР │Клиновой │ 230 │ — │ 113 │ — │ 65 │ 55 │0,0015│ 3,35 │
│ │ребровый │ │ │ │ │ │ │ │ │
│ │двусторон-│ │ │ │ │ │ │ │ │
│ │ний │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │
│ │Радиальный│ │ │ │ │ │ │ │ │
│ │поперечный│ │ │ │ │ │ │ │ │
│ │: │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │
│ КРП-1 │большой │ 230 │ 210 │ 113 │ — │ 65 │ — │0,0016│ 3,52 │
│ │ │ │ │ │ │ │ │ │ │
│ КРП-2 │средний │ 205 │ 195 │ 113 │ — │ 65 │ — │0,0015│ 3,23 │
│ │ │ │ │ │ │ │ │ │ │

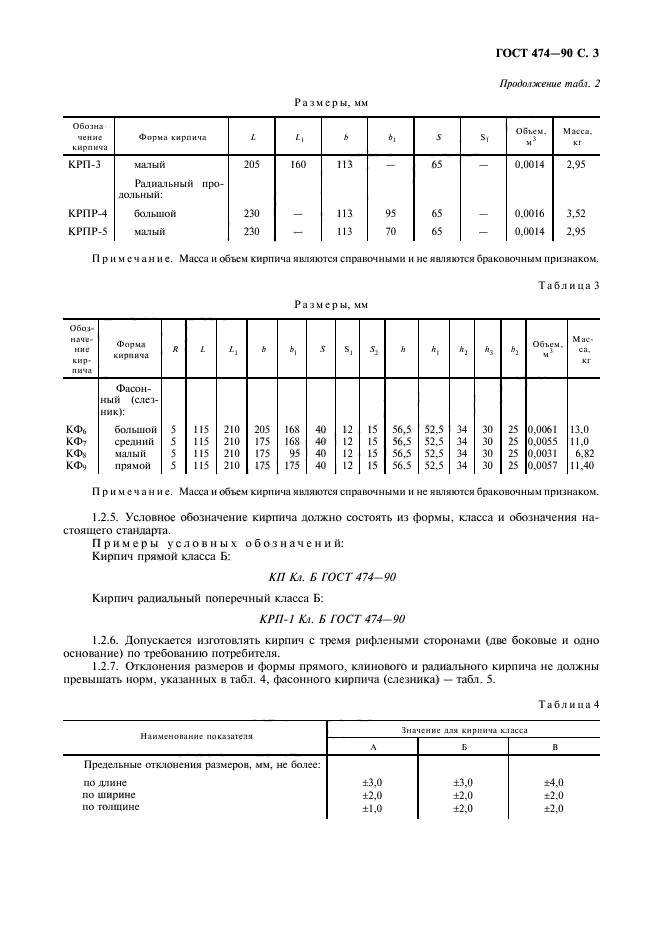

│ КРП-3 │малый │ 205 │ 160 │ 113 │ — │ 65 │ — │0,0014│ 2,95 │
│ │ │ │ │ │ │ │ │ │ │
│ │Радиальный│ │ │ │ │ │ │ │ │
│ │продольный│ │ │ │ │ │ │ │ │
│ │: │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │
│КРПР-4 │большой │ 230 │ — │ 113 │ 95 │ 65 │ — │0,0016│ 3,52 │
│ │ │ │ │ │ │ │ │ │ │
│КРПР-5 │малый │ 230 │ — │ 113 │ 70 │ 65 │ — │0,0014│ 2,95 │
└───────┴──────────┴─────┴──────┴─────┴─────┴─────┴──────┴──────┴───────┘
Примечание. Масса и объем кирпича являются справочными и не являются браковочным признаком.
Таблица 3
Размеры, мм
┌────────────┬─────────────┬───────┬───────┬───────┬──────┬──────┬──────┬───────┬──────┬───────┬───────┬──────┬───────┬──────┬─────────┬─────────┐
│Обозначение │Форма кирпича│ R │ L │ L_1 │ b │ b_1 │ S │ S_1 │ S_2 │ h │ h_1 │ h_2 │ h_3 │ b_2 │ Объем, │ Масса, │
│ кирпича │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ м3 │ кг │
├────────────┼─────────────┼───────┼───────┼───────┼──────┼──────┼──────┼───────┼──────┼───────┼───────┼──────┼───────┼──────┼─────────┼─────────┤
│ │Фасонный │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │(слезник): │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ КФ_6 │большой │ 5 │ 115 │ 210 │ 205 │ 168 │ 40 │ 12 │ 15 │ 56,5 │ 52,5 │ 34 │ 30 │ 25 │ 0,0061 │ 13,0 │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ КФ_7 │средний │ 5 │ 115 │ 210 │ 175 │ 168 │ 40 │ 12 │ 15 │ 56,5 │ 52,5 │ 34 │ 30 │ 25 │ 0,0055 │ 11,0 │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ КФ_8 │малый │ 5 │ 115 │ 210 │ 175 │ 95 │ 40 │ 12 │ 15 │ 56,5 │ 52,5 │ 34 │ 30 │ 25 │ 0,0031 │ 6,82 │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ КФ_9 │прямой │ 5 │ 115 │ 210 │ 175 │ 175 │ 40 │ 12 │ 15 │ 56,5 │ 52,5 │ 34 │ 30 │ 25 │ 0,0057 │ 11,40 │
└────────────┴─────────────┴───────┴───────┴───────┴──────┴──────┴──────┴───────┴──────┴───────┴───────┴──────┴───────┴──────┴─────────┴─────────┘
Примечание. Масса и объем кирпича являются справочными и не являются браковочным признаком.
1.2.5. Условное обозначение кирпича должно состоять из формы, класса и обозначения настоящего стандарта.
Примеры условных обозначений:
Кирпич прямой класса Б:
КП Кл. Б ГОСТ 474-90
Кирпич радиальный поперечный класса Б:
КРП-1 Кл. Б ГОСТ 474-90
1.2.6. Допускается изготовлять кирпич с тремя рифлеными сторонами (две боковые и одно основание) по требованию потребителя.
1.2.7. Отклонения размеров и формы прямого, клинового и радиального кирпича не должны превышать норм, указанных в табл. 4, фасонного кирпича (слезника) — табл. 5.
Таблица 4
┌───────────────────────────────┬───────────────────────────────────────┐
│ Наименование показателя │ Значение для кирпича класса │
│ │ │
│ ├─────────────┬────────────┬────────────┤
│ │ А │ Б │ В │
├───────────────────────────────┼─────────────┼────────────┼────────────┤
│Предельные отклонения размеров,│ │ │ │
│мм, не более: │ │ │ │
│ │ │ │ │
│по длине │ +-3,0 │ +-3,0 │ +-4,0 │
│ │ │ │ │
│по ширине │ +-2,0 │ +-2,0 │ +-2,0 │
│ │ │ │ │
│по толщине │ +-1,0 │ +-2,0 │ +-2,0 │
│ │ │ │ │

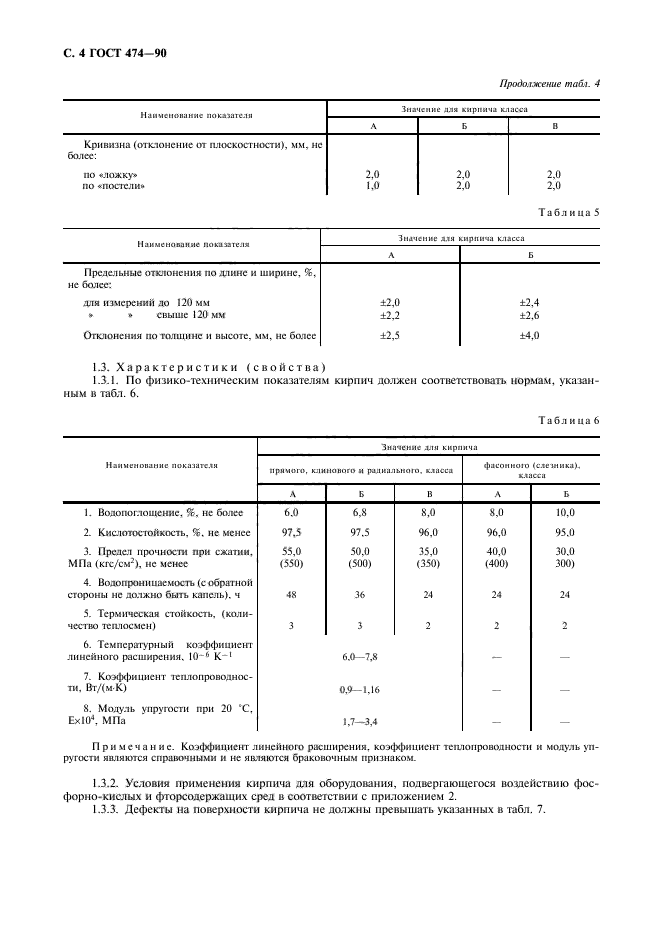

│Кривизна (отклонение от │ │ │ │
│плоскостности), мм, не более: │ │ │ │
│ │ │ │ │
│по «ложку» │ 2,0 │ 2,0 │ 2,0 │
│ │ │ │ │
│по «постели» │ 1,0 │ 2,0 │ 2,0 │
└───────────────────────────────┴─────────────┴────────────┴────────────┘
Таблица 5
┌────────────────────────────────────────┬──────────────────────────────┐
│Наименование показателя │ Значение для кирпича класса │
│ │ │
│ ├─────
