Изделия химически стойкие и термостойкие керамические. Метод испытания гидравлическим давлением
Заменяет
Страница 1
Страница 2

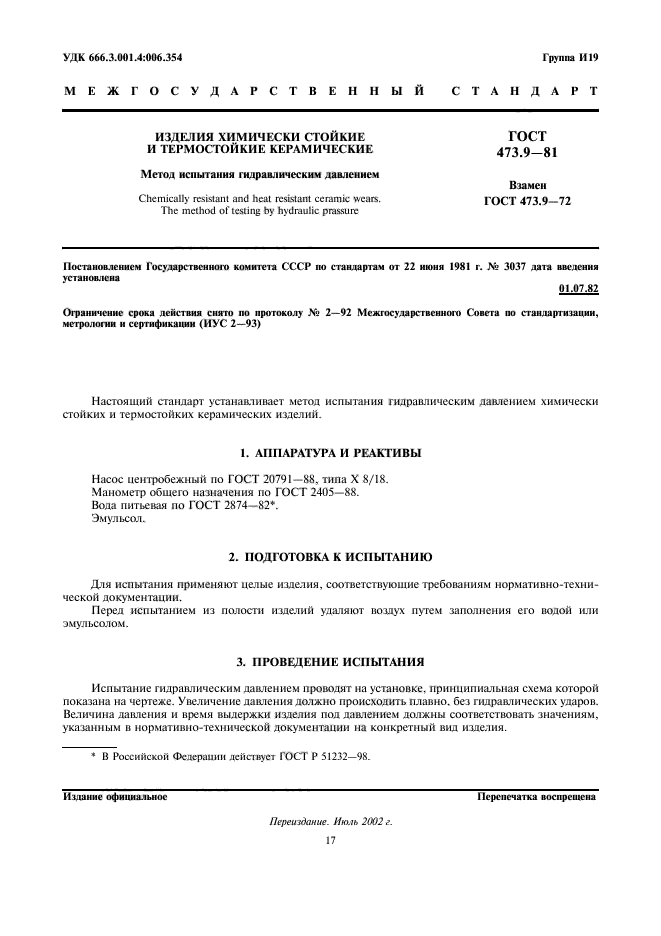

УДК 666.3.001.4:006.354 Груши И19
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ХИМИЧЕСКИ СТОЙКИЕ И ТЕРМОСТОЙКИЕ КЕРАМИЧЕСКИЕ
ГОСТ
473.9-81
Взамен ГОСТ 473.9-72
Метод испытания гидравлическим давлением
Chemically resistant and heat resistant ceramic wears. The method of testing by hydraulic prassure
Постановлением Государственного комитета СССР по стандартам от 22 нюня 1981 г. № 3037 дата введения установлена
01.07.82
Ограничение срока действия снято по протоколу № 2—92 Межгосударственной» Совета по стандартизации, метрологии и сертификации (ИУС 2—93)
Настоящий стандарт устанавливает метод испытания гидравлическим давлением химически стойких и термостойких керамических изделий.
1. АППАРАТУРА И РЕАКТИВЫ
Насос центробежный по ГОСТ 20791—8Й, типа X 8/18. Манометр общего назначения по ГОСТ 2405-88.
Вода питьевая по ГОСТ 2874-82*.
Эмульсол.
2. ПОДГОТОВКА К ИСПЫТАНИЮ
Для испытания применяют целые изделия, соответствующие требованиям нормативно-технической документации.
Перед испытанием из полости изделий удаляют воздух путем заполнения его водой или эмульсолом.
3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
Испытание гидравлическим давлением проводят на установке, принципиальная схема которой показана на чертеже. Увеличение давления должно происходить плавно, без гидравлических ударов. Величина давления и время выдержки изделия под да&тением должны соответствовать значениям, указанным в нормативно-технической документации на конкретный вид изделия.
* В Российской Федерации действует ГОСТ Р 51232-98.
Перепечатка воскрешена
Издание официальное
Переикк/ние. Июль 2002 г. 17
|
|
/ —емкость для слиии ноды: 2— подвижник зажим; 3 — йены пинаемое изделие; 4 — манометр; 5 — емкость ал и воды: 6 — шпорный цент иль; 7— центробежный насос |
Время выдержки изделия поя да&зением составляет 2 мин. если иное не указано в нормативно-технической документации.

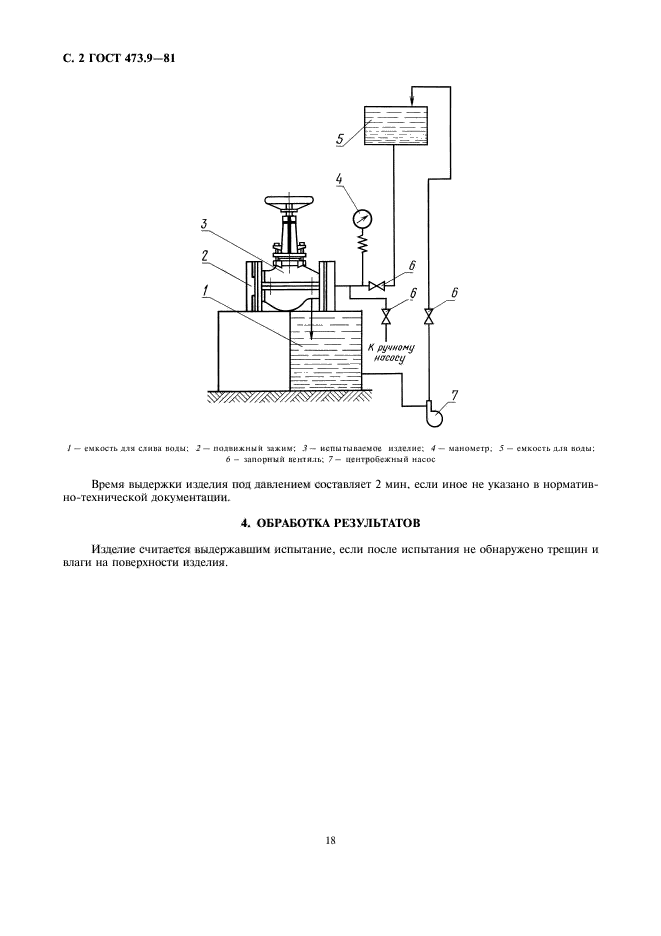

С. 2 ГОСТ 473.9-81
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
Изделие считается выдержавшим испытание, если после испытания не обнаружено трещин и влаги на поверхности изделия.
18
