Изделия химически стойкие и термостойкие керамические. Метод определения ударной вязкости
Заменяет
Страница 1
Страница 2
Страница 3

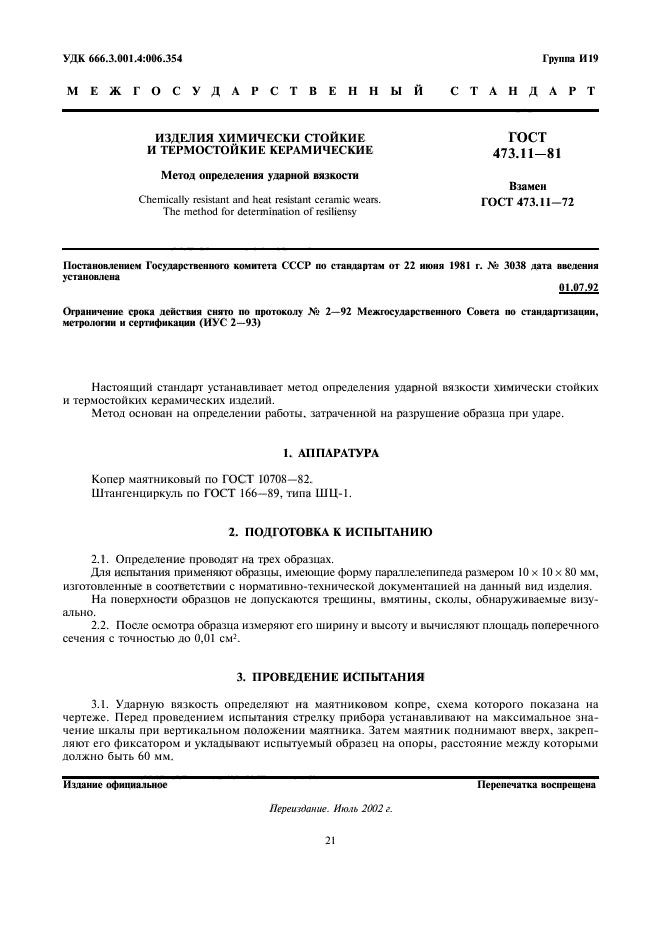

УДК 666.3.001.4:006.354 Групп И14 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ИЗДЕЛИЯ ХИМИЧЕСКИ СТОЙКИЕ ГОСТ И ТЕРМОСТОЙКИЕ КЕРАМИЧЕСКИЕ 473.11—81 Метол определения ударной вязкости Взамен Спстк’нНу гсьЫап! апс! пея1 гсшШИ ссгатк «сага. ГОСТ 473.11-72 Тпс шс!Ьо11 Гог исилтшаиоп оГ гемистч’ 11′!.11аповлекисч Государственною комитет СССР Н стандарта* иг 22 нюнн 1981 г. № 3038 зятя введения остановлена 0 1.0? .42 Ограничение срока действия снято по протоколу № 2—92 Мсжгосударсгвсннош Совета по стандарниацин. чсгро.юшн н сертификации (ИУС 2—43) Настоящий стандарт устанавливает метод определения ударной вязкости химически стойких и термостойких керамических изделий. Метол основан на определении работы, затраченной на разрушение образна при ударе. 1. АППАРАТУРА Копер маятниковый по ГОСТ 10708-82. Штангенциркуль по ГОСТ 166-89. типа ШЦ-1. 2. ПОДГОТОВКА К ИСПЫТАНИЮ 2.1. Определение проводят на трех образцах. Я ш испытания применяют образцы, имеющие форму параллелепипеда размером 10 х 10 х 80 мм. изготовленные в соответствии с норматив но-технической документацией на данный вил изделия. На поверхности образцов не допускаются трещины, вмятины, сколы, обнаруживаемые визуально. 2.2. После осмотра образца измеряют его ширину и высоту и вычисляют площадь поперечного сечения с точностью до 0,01 см4. 3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ 3.1. Ударную вязкость определяют на маятниковом копре, схема которого показана на чертеже. Перед проведением испытания стрелку прибора уста! шил ива ют на максимальное значение шкалы при вертикальном положении маятника. Затем маятник поднимают вверх, закрепляют его фиксатором и укладывают испытуемый образец на опоры, расстояние между которыми должно быть 60 мм. |1]данис официальное Перснсчажа военрешена Лереиик/ние. Ишь 2002 г. 21

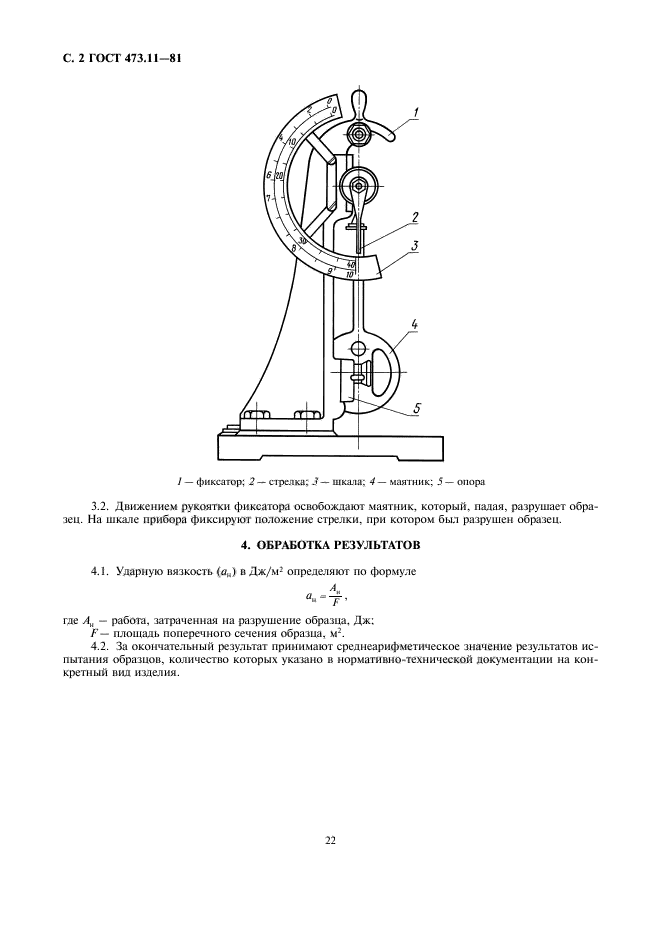

С. 2 ГОСТ 473.11-81
|
|
1 — фиксатор; 2 — стрелка; 3 — шкала: 4 — маятник: 5 — опора |
3.2. Движением рукоятки фиксатора освобождают маятник, который, падая, разрушает образец. На шкале прибора фиксируют положение стрелки, прн котором был разрушен образец.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1. Ударную вязкость (
где Аи — работа, затраченная на разрушение образца. Дж:
F— площадь поперечного сечения образца, м2.
4.2. За окончательный результат принимают среднеарифметическое значение результатов испытания образцов, количество которых указано в нормативно-технической документации на конкретный вид изделия.
22

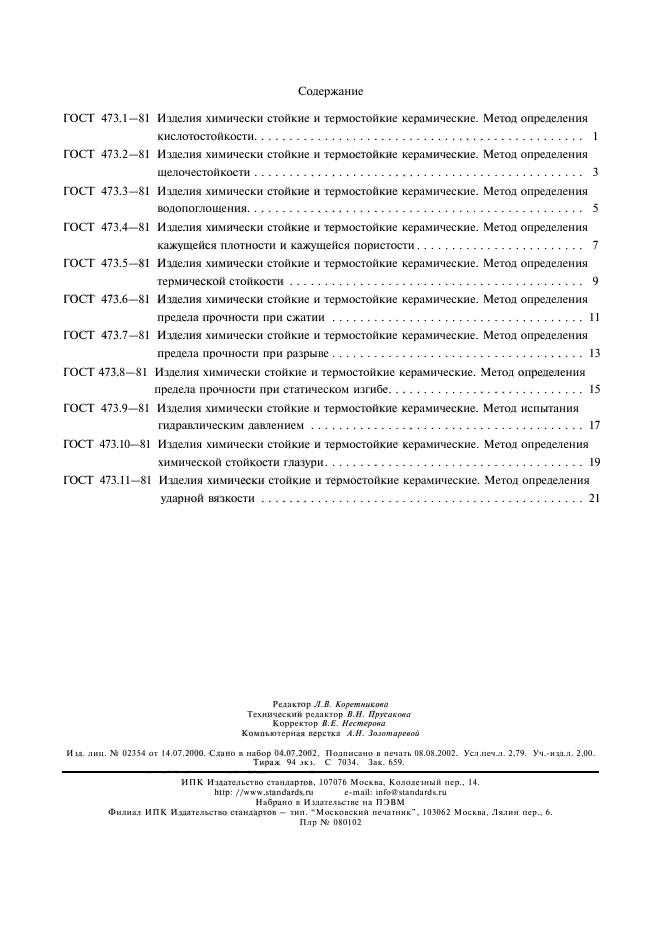

Содержание ГОСТ 473.1-81 Изделия химически стойкие и термостойкие керамические. Метод определения кнелотостойкости………………- -……………………. 1 ГОСТ 473.2-81 Изделия химически стойкие и термостойкие керамические. Метод определения шелочестойкости……………………………………….. 3 ГОСТ 473.3-81 Изделия химически стойкие и термостойкие керамические. Метод определения водопоглошения. . — -……………………………………. 5 ГОСТ 473.4-81 Изделия химически стойкие и термостойкие керамические. Метод определения кажущейся плотности и кажущейся пористости…………………… 7 ГОСТ 473.5-81 Изделия химически стойкие и термостойкие керамические. Метод определения термической стойкости -…………………………………… 9 ГОСТ 473.6-81 Изделия химически стойкие и термостойкие керамические. Метод определения предела прочности при сжатии………………………………11 ГОСТ 473.7-81 Изделия химически стойкие и термостойкие керамические. Метод определения предела прочности при разрыве………………………………13 ГОСТ 473.8-81 Изделия химически стойкие и термостойкие керамические. Метод определения предела прочности при статическом изгибе……………………….15 ГОСТ 473.9-81 Изделия химически стойкие и термостойкие керамические. Метол испытания гидравлическим давлением…………………………………17 ГОСТ 473.10-81 Изделия химически стойкие и термостойкие керамические. Метол определения химической стойкости глазури………………………………. 19 ГОСТ 473.11-81 Изделия химически стойкие и термостойкие керамические. Метод определения ударной вязкости……………………………………….21 Редактор ,7 & Коретникмм Технический редактор ВЛ* ///ч. …. Корректор В+Е. Нестерова Компьютерная верстжд АЛ* Залотарслоа И 1л. лин. М 1)2354 от 14.07.2000. Сдано и набор 114.07.3002. Подписано р печать 05.0Я.201)2. Услло.л. 2,79. Уч ни:| 2,00. Тираж 94 ли. С 7034. В». 659. ИПК Иидательстао стандартов. 107076 Москва* Ко.юден.ый лер.. 14. 1″МГ ■’■ ■ » ! 1 ■ I ! г. ‘ г’ С тпЛ и\1Ъй \\лти}лЫъ.*ч Набрано ■ \\ иатедьегис иа ПЭВМ Фи/жад ИПК Ииательсюч) стандартов — тнл. ~Маскопскнн псишлк». 105062 Москпа, Ляднн пер., 6 Плр № 0К0102
