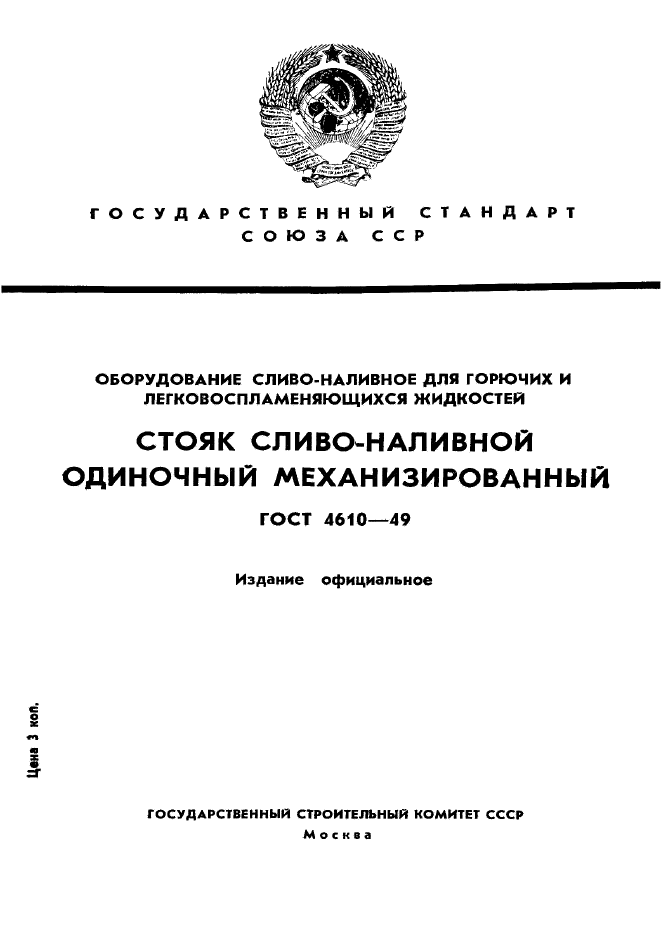

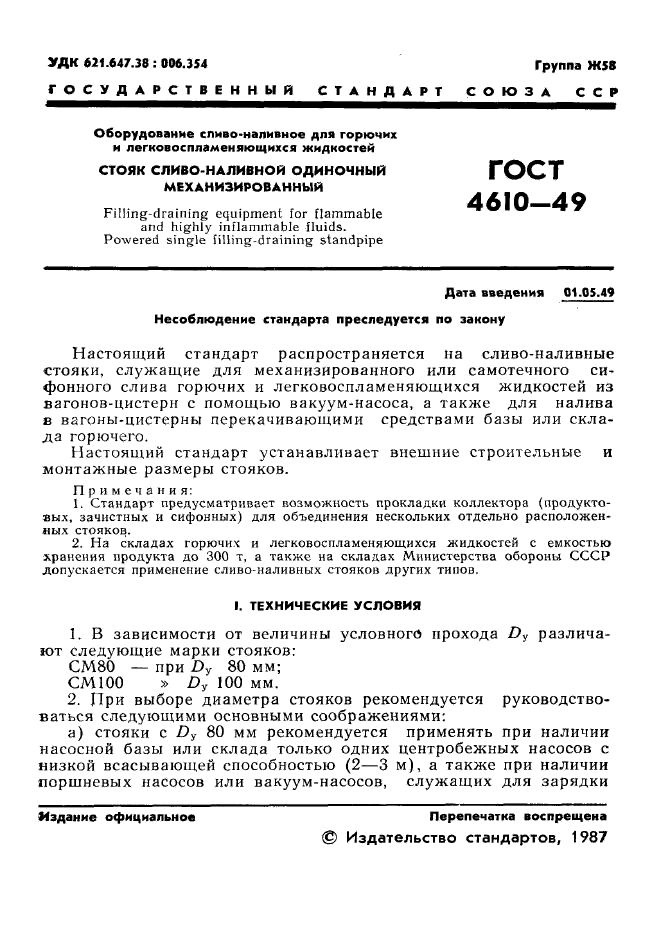

Государственный стандарт Союза ССР ГОСТ 4610-49
«Оборудование сливо-наливное для горючих и легковоспламеняющихся жидкостей. Стояк сливо-наливной одиночный механизированный»
(утв. Всесоюзным комитетом стандартов 12 января 1949 г.)

Filling-draining equipment for flammable and highly inflammable fluids. Powered single filling-draining standpipe

Дата введения 01.05.49

Настоящий стандарт распространяется на сливо-наливные стояки, служащие для механизированного или самотечного сифонного слива горючих и легковоспламеняющихся жидкостей из вагонов-цистерн с помощью вакуум-насоса, а также для налива в вагоны-цистерны перекачивающими средствами базы или склада горючего.

Настоящий стандарт устанавливает внешние строительные и монтажные размеры стояков.

Примечания:

1. Стандарт предусматривает возможность прокладки коллектора (продуктовых, зачистных и сифонных) для объединения нескольких отдельно расположенных стояков.

2. На складах горючих и легковоспламеняющихся жидкостей с емкостью хранения продукта до 300 т, а также на складах Министерства обороны СССР допускается применение сливо-наливных стояков других типов.

I. Технические условия (п.п. 1 — 10)

II. Методы испытаний (п.п. 11 — 17)

I. Технические условия

1. В зависимости от величины условного прохода D_y различают следующие марки стояков:

СМ80 — при D_y 80 мм;

СМ100 » D_y 100 мм.

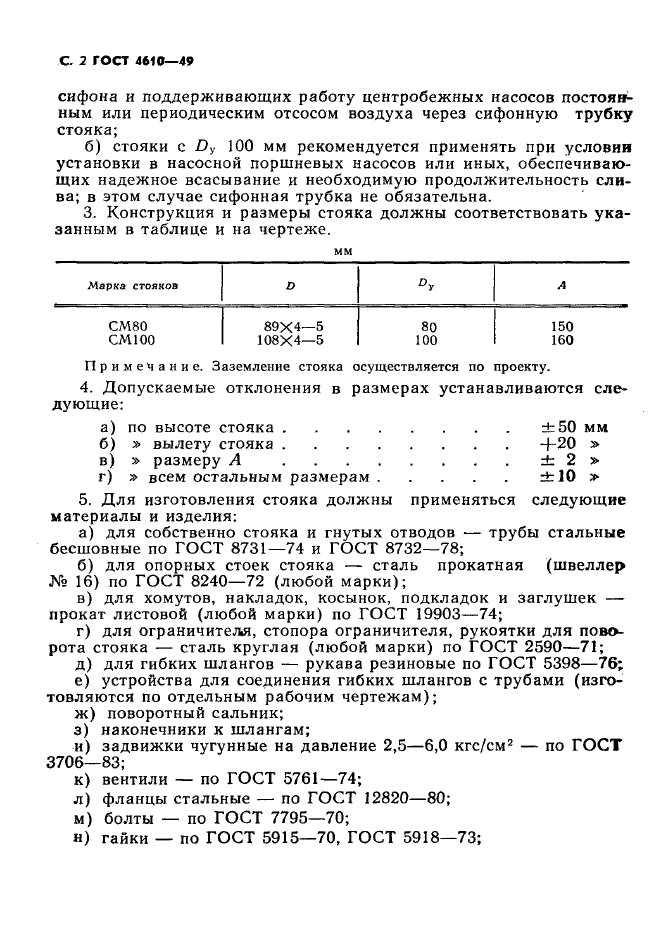

2. При выборе диаметра стояков рекомендуется руководствоваться следующими основными соображениями:

а) стояки с D_y 80 мм рекомендуется применять при наличии насосной базы или склада только одних центробежных насосов с низкой всасывающей способностью (2 — 3 м), а также при наличии поршневых насосов или вакуум-насосов, служащих для зарядки сифона и поддерживающих работу центробежных насосов постоянным или периодическим отсосом воздуха через сифонную трубку стояка;

б) стояки с D_y 100 мм рекомендуется применять при условии установки в насосной поршневых насосов или иных, обеспечивающих надежное всасывание и необходимую продолжительность слива; в этом случае сифонная трубка не обязательна.

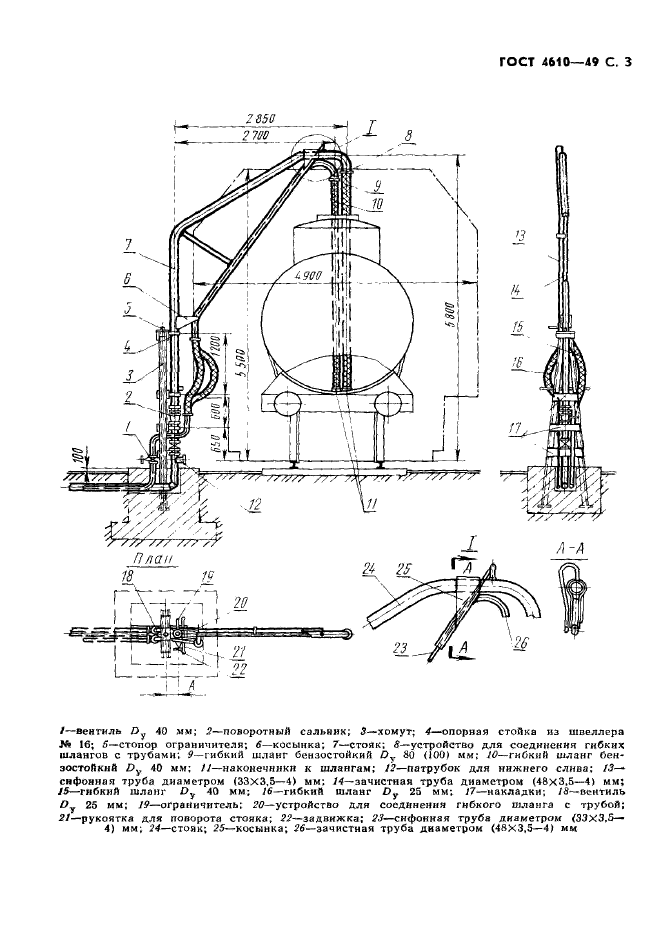

3. Конструкция и размеры стояка должны соответствовать указанным в таблице и на чертеже.

мм

┌──────────────┬──────────────────┬──────────────────┬──────────────────┐

│Марка стояков │ D │ D_y │ А │

├──────────────┼──────────────────┼──────────────────┼──────────────────┤

│ СМ80 │ 89X4-5 │ 80 │ 150 │

├──────────────┼──────────────────┼──────────────────┼──────────────────┤

│ СМ100 │ 108X4-5 │ 100 │ 160 │

└──────────────┴──────────────────┴──────────────────┴──────────────────┘

Примечание. Заземление стояка осуществляется по проекту.

4. Допускаемые отклонения в размерах устанавливаются следующие:

а) по высоте стояка +- 50 мм

б) » вылету стояка + 20 «

в) » размеру А +- 2 «

г) » всем остальным размерам +- 10 «

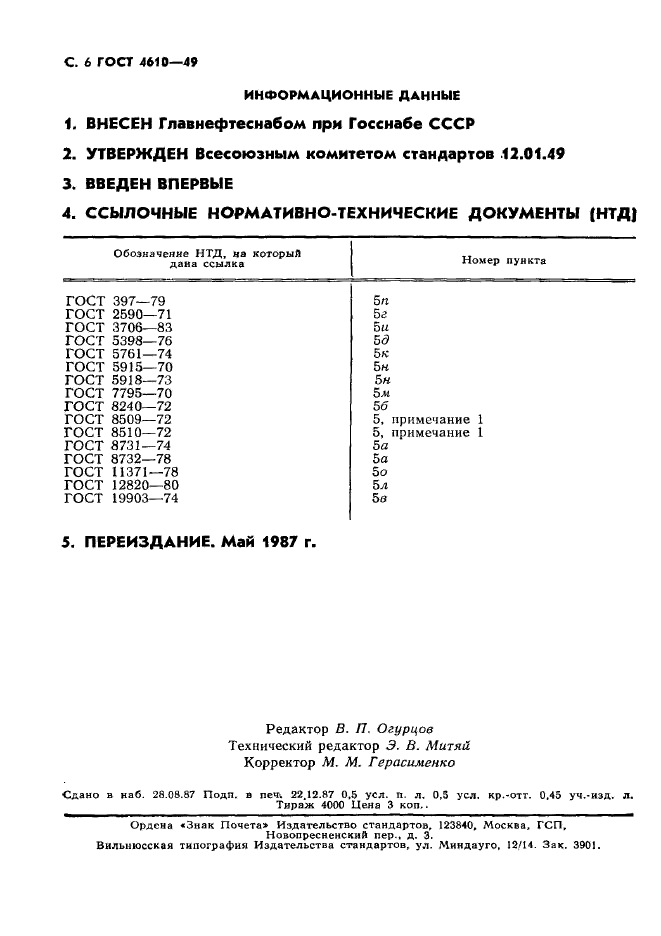

5. Для изготовления стояка должны применяться следующие материалы и изделия:

а) для собственно стояка и гнутых отводов — трубы стальные бесшовные по ГОСТ 8731-74 и ГОСТ 8732-78;

б) для опорных стоек стояка — сталь прокатная (швеллер N 16) по ГОСТ 8240-72 (любой марки);

в) для хомутов, накладок, косынок, подкладок и заглушек — прокат листовой (любой марки) по ГОСТ 19903-74;

г) для ограничителя, стопора ограничителя, рукоятки для поворота стояка — сталь круглая (любой марки) по ГОСТ 2590-71;

Взамен ГОСТ 2590-71 постановлением Госстандарта СССР от 29 июня 1988 г. N 2519 с 1 января 1990 г. введен в действие ГОСТ 2590-88

д) для гибких шлангов — рукава резиновые по ГОСТ 5398-76;

е) устройства для соединения гибких шлангов с трубами (изготовляются по отдельным рабочим чертежам);

ж) поворотный сальник;

з) наконечники к шлангам;

и) задвижки чугунные на давление 2,5 — 6,0 кгс/см2 — по ГОСТ 3706-83;.

к) вентили — по ГОСТ 5761-74;

л) фланцы стальные — по ГОСТ 12820-80;

м) болты — по ГОСТ 7795-70;

н) гайки — по ГОСТ 5915-70, ГОСТ 5918-73;

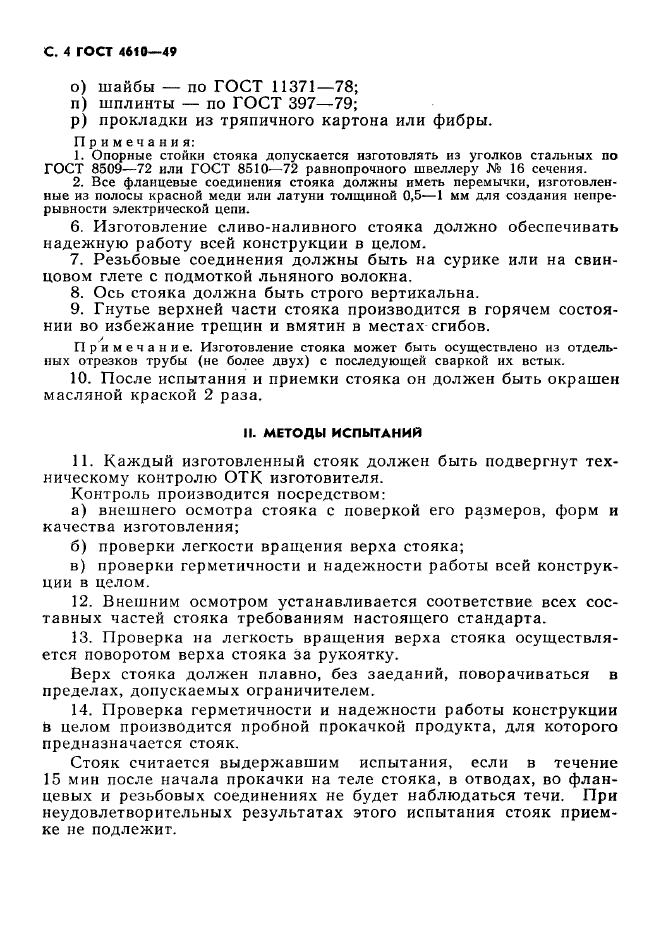

о) шайбы — по ГОСТ 11371-78;

п) шплинты — по ГОСТ 397-79;

р) прокладки из тряпичного картона или фибры.
