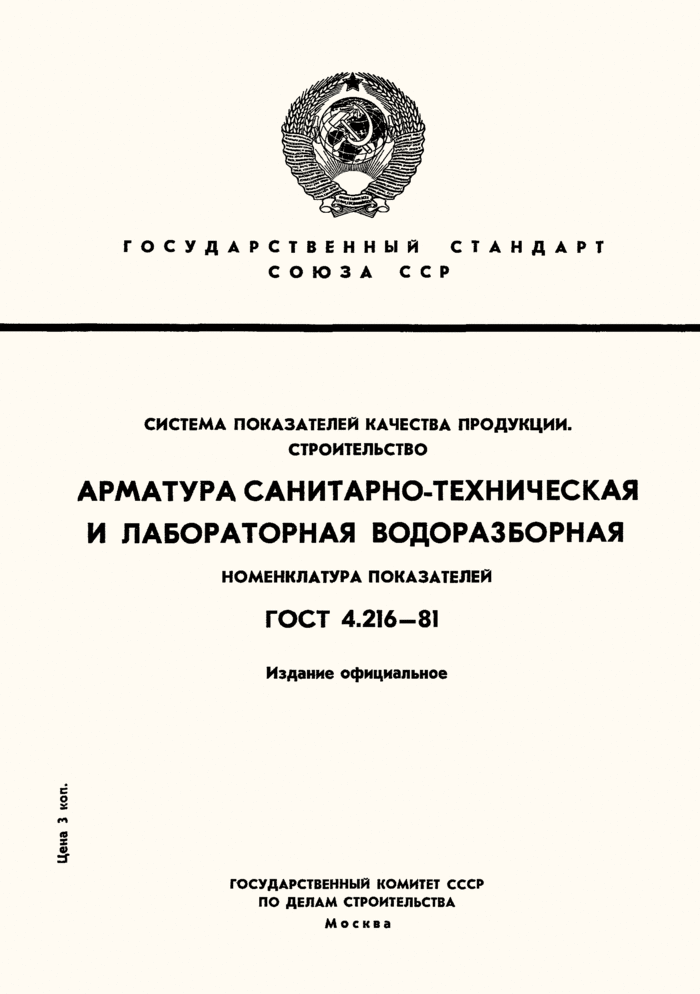

Цена 5 коп.

государственный стандарт

СОЮЗА ССР

СИСТЕМА ПОКАЗАТЕЛЕЙ КАЧЕСТВА ПРОДУКЦИИ. СТРОИТЕЛЬСТВО

АРМАТУРА САНИТАРНО-ТЕХНИЧЕСКАЯ И ЛАБОРАТОРНАЯ ВОДОРАЗБОРНАЯ

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ

ГОСТ 4.216-81

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА Москва

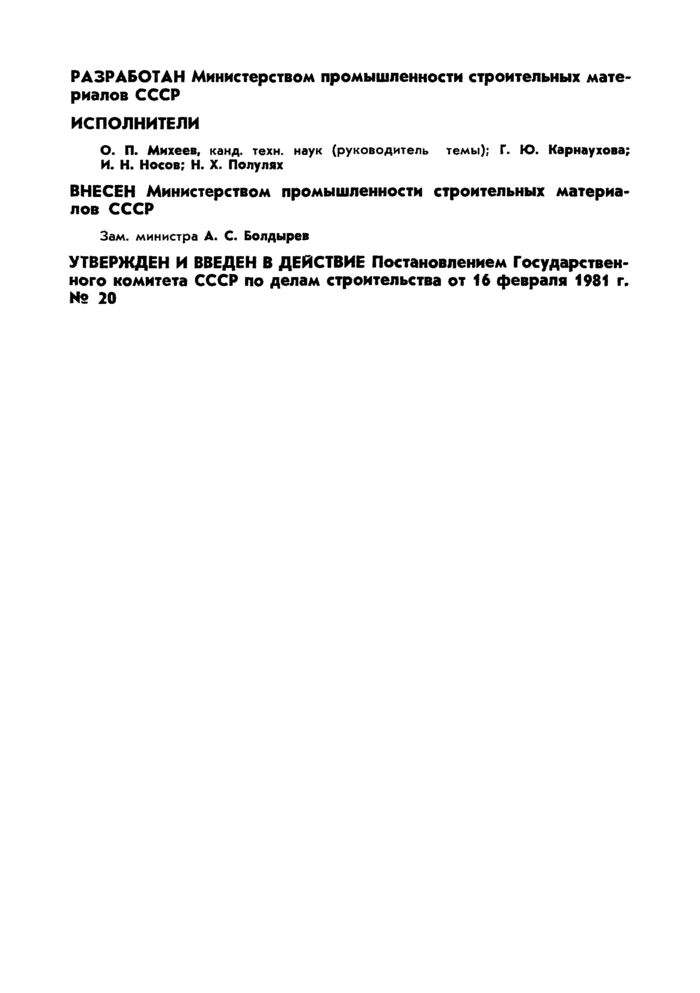

РАЗРАБОТАН Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

О. П. Михеев, канд. техи. наук (руководитель темы); Г. Ю. Карнаухова; И. Н. Носов; Н. X. Полулях

ВНЕСЕН Министерством промышленности строительных материалов СССР

Зам. министра А. С. Болдырев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 16 февраля 1981 г. Ns 20

УДК 696.14 : 658.562 : 006.3.54 Группа Ж01

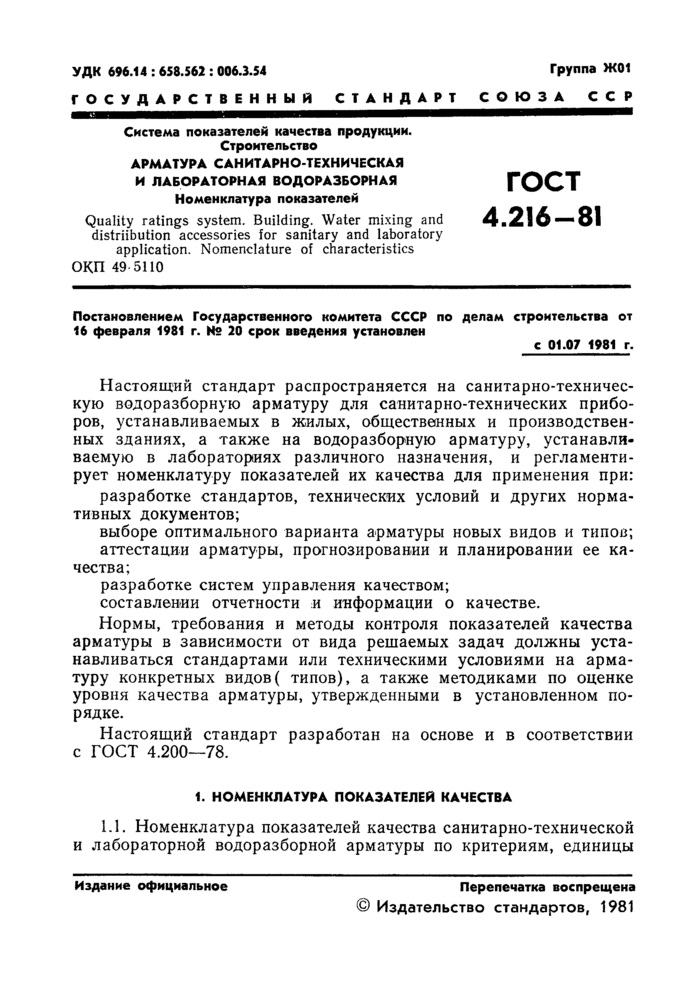

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮ ЗА ССР

Система показателей качества продукции.

Строительство АРМАТУРА САНИТАРНО-ТЕХНИЧЕСКАЯ И ЛАБОРАТОРНАЯ ВОДОРАЗБОРНАЯ Номенклатура показателей

Quality ratings system. Building. Water mixing and distribution accessories for sanitary and laboratory application. Nomenclature of characteristics ОКП 49 5110

гост

4.216-81

Постановлением Государственного комитета СССР по делам строительства от 16 февраля 1981 г. Ns 20 срок введения установлен

с 01.07 1981 г.

Настоящий стандарт распространяется на санитарно-техническую водоразборную арматуру для санитарно-технических приборов, устанавливаемых в жилых, общественных и производственных зданиях, а также на водоразборную арматуру, устанавливаемую в лабораториях различного назначения, и регламентирует номенклатуру показателей их качества для применения при: разработке стандартов, технических условий и других нормативных документов;

выборе оптимального варианта арматуры новых видов и типов; аттестации арматуры, прогнозировании и планировании ее качества;

разработке систем управления качеством; составлении отчетности и информации о качестве.

Нормы, требования и методы контроля показателей качества арматуры в зависимости от вида решаемых задач должны устанавливаться стандартами или техническими условиями на арматуру конкретных видов( типов), а также методиками по оценке уровня качества арматуры, утвержденными в установленном порядке.

Настоящий стандарт разработан на основе и в соответствии с ГОСТ 4.200-78.

1. НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ КАЧЕСТВА

1.1. Номенклатура показателей качества санитарно-технической и лабораторной водоразборной арматуры по критериям, единицы

Издание официальное

Перепечатка воспрещена © Издательство стандартов, 1981

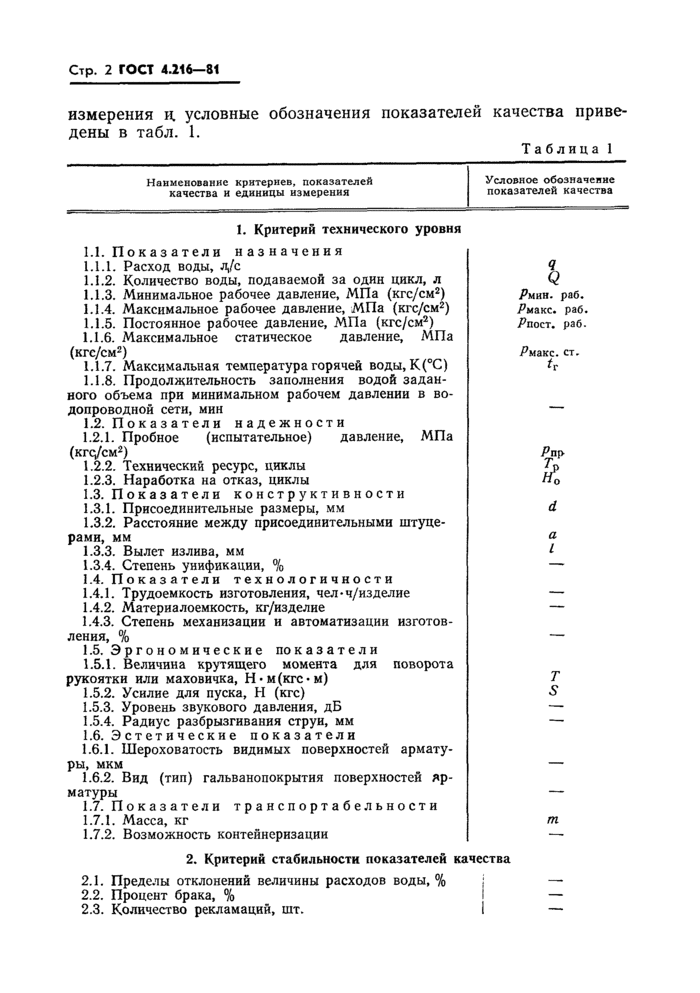

измерения я условные обозначения показателей качества приведены в табл. 1.

Таблица 1

Наименование критериев, показателей Условное обозначение

качества и единицы измерения показателей качества

1. Критерий технического уровня

1.1. Показатели назначения

1.1.1. Расход воды, л/с

1.1.2. Количество воды, подаваемой за один цикл, л

1.1.3. Минимальное рабочее давление, МПа (кгс/см²)

1.1.4. Максимальное рабочее давление, МПа (кгс/см²)

1.1.5. Постоянное рабочее давление, МПа (кгс/см²)

1.1.6. Максимальное статическое давление, МПа

(кгс/см²)

1.1.7. Максимальная температура горячей воды, К(°С)

1.1.8. Продолжительность заполнения водой заданного объема при минимальном рабочем давлении в водопроводной сети, мин

1.2. П о к а з а т ел и надежности

1.2.1. Пробное (испытательное) давление, МПа

(кгс/см²)

1.2.2. Технический ресурс, циклы

1.2.3. Наработка на отказ, циклы

1.3. Показатели конструктивности

1.3.1. Присоединительные размеры, мм

1.3.2. Расстояние между присоединительными штуцерами, мм

1.3.3. Вылет излива, мм

1.3.4. Степень унификации, %

1.4. Показатели технологичности

1.4.1. Трудоемкость изготовления, чел*ч/изделие

1.4.2. Материалоемкость, кг/изделие

1.4.3. Степень механизации и автоматизации изготовления, %

1.5. Эргономические показатели

1.5.1. Величина крутящего момента для поворота рукоятки или маховичка, Н-м(кгс«м)

1.5.2. Усилие для пуска, Н (кгс)

1.5.3. Уровень звукового давления, дБ

1.5.4. Радиус разбрызгивания струи, мм

1.6. Эстетические показатели

1.6.1. Шероховатость видимых поверхностей арматуры, мкм

1.6.2. Вид (тип) гальванопокрытия поверхностей яр-матуры

1.7. Показатели транспортабельности

1.7.1. Масса, кг

1.7.2. Возможность контейнеризации

Рмин. раб. ^макс. раб. Аюст. раб*

^макс. ст. t_v

пг

2. Критерий стабильности показателей качества

2.1. Пределы отклонений величины расходов воды, % |

2.2. Процент брака, % i

2.3. Количество рекламаций, шт. I

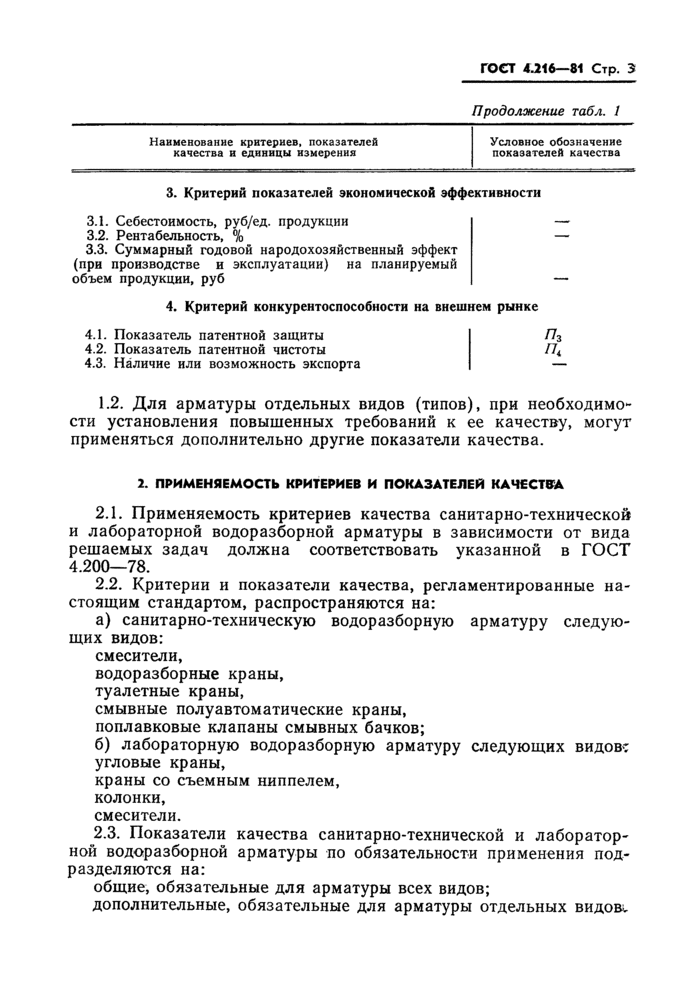

Продолжение табл. 1

Наименование критериев, показателей качества и единицы измерения

Условное обозначение показателей качества

3. Критерий показателей экономической эффективности

3.1. Себестоимость, руб/ед. продукции —

3.2. Рентабельность, % —

3.3. Суммарный годовой народохозяйственный эффект (при производстве и эксплуатации) на планируемый

объем продукции, руб —

4. Критерий конкурентоспособности на внешнем рынке

4.1. Показатель патентной защиты Я₃

4.2. Показатель патентной чистоты /7₄

4.3. Наличие или возможность экспорта —

1.2. Для арматуры отдельных видов (типов), при необходимости установления повышенных требований к ее качеству, могут применяться дополнительно другие показатели качества.

2. ПРИМЕНЯЕМОСТЬ КРИТЕРИЕВ И ПОКАЗАТЕЛЕЙ КАЧЕСТВА

2.1. Применяемость критериев качества санитарно-технической и лабораторной водоразборной арматуры в зависимости от вида решаемых задач должна соответствовать указанной в ГОСТ 4.200—78.

2.2. Критерии и показатели качества, регламентированные настоящим стандартом, распространяются на:

а) санитарно-техническую водоразборную арматуру следующих видов:

смесители,

водоразборные краны, туалетные краны,

смывные полуавтоматические краны, поплавковые клапаны смывных бачков;

б) лабораторную водоразборную арматуру следующих видовс угловые краны,

краны со съемным ниппелем,

колонки,

смесители.

2.3. Показатели качества санитарно-технической и лабораторной водоразборной арматуры по обязательности применения подразделяются на:

общие, обязательные для арматуры всех видов; дополнительные, обязательные для арматуры отдельных видовс

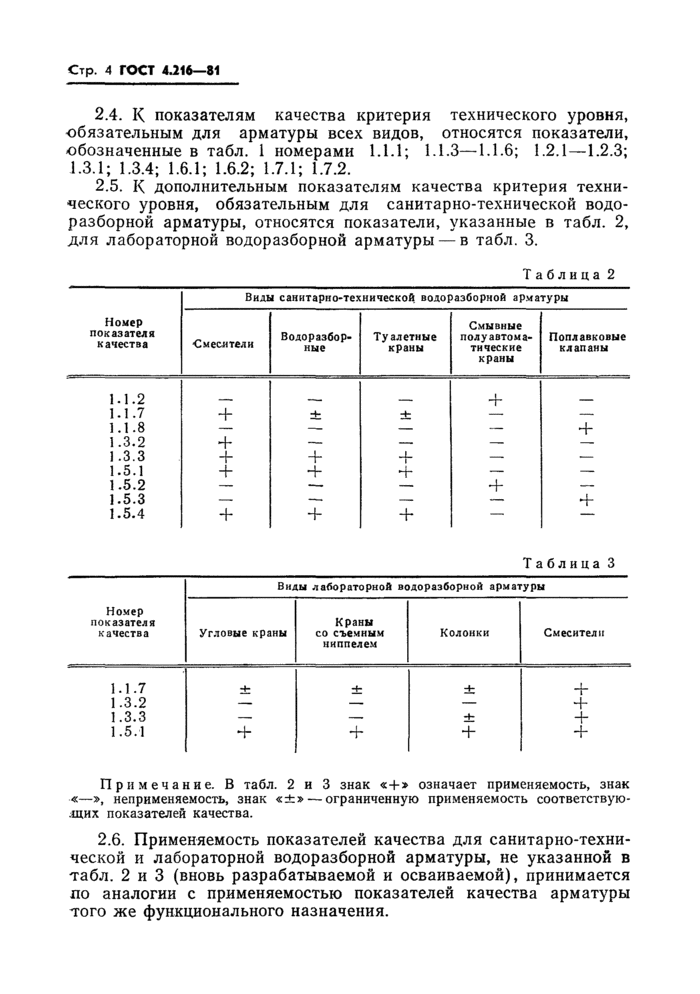

Стр. 4 ГОСТ 4.216-81

2.4. К показателям качества критерия технического уровня, обязательным для арматуры всех видов, относятся показатели, обозначенные в табл. 1 номерами 1.1.1; 1.1.3—1.1.6; 1.2.1—1.2.3; 1.3.1; 1.3.4; 1.6.1; 1.6.2; 1.7.1; 1.7.2.

2.5. К дополнительным показателям качества критерия технического уровня, обязательным для санитарно-технической водоразборной арматуры, относятся показатели, указанные в табл. 2, для лабораторной водоразборной арматуры — в табл. 3.

Таблица 2

Виды санитарно-технической водоразборной арматуры

Номер показателя качества	Смесители	Водоразбор ные	Туалетные краны	Смывные полуавтома тические краны	Поплавковые клапаны
1.1.2	_	—		+
1.1.7	+	±	±		—
1.1.8		—	—	—	+
1.3.2	+	—	—	—
1.3.3	+	+	+	—	—
1.5.1	+	+	+	—	—
1.5.2	—	—			—
1.5.3	—	—	—		+
1.5.4	+	+	+	—

Таблица 3

Номер показателя качества	Виды лабораторной водоразборной арматуры
Номер показателя качества	Угловые краны	Краны со съемным ниппелем	Колонки	Смесители
1.1.7	±			+
1.3.2	—	—	—	+
1.3.3	—	—	-ь	+
1.5.1		+	+	+

Примечание. В табл. 2 и 3 знак «+» означает применяемость, знак «—неприменяемость, знак «±» — ограниченную применяемость соответствующих показателей качества.

2.6. Применяемость показателей качества для санитарно-технической и лабораторной водоразборной арматуры, не указанной в табл. 2 и 3 (вновь разрабатываемой и осваиваемой), принимается по аналогии с применяемостью показателей качества арматуры того же функционального назначения.

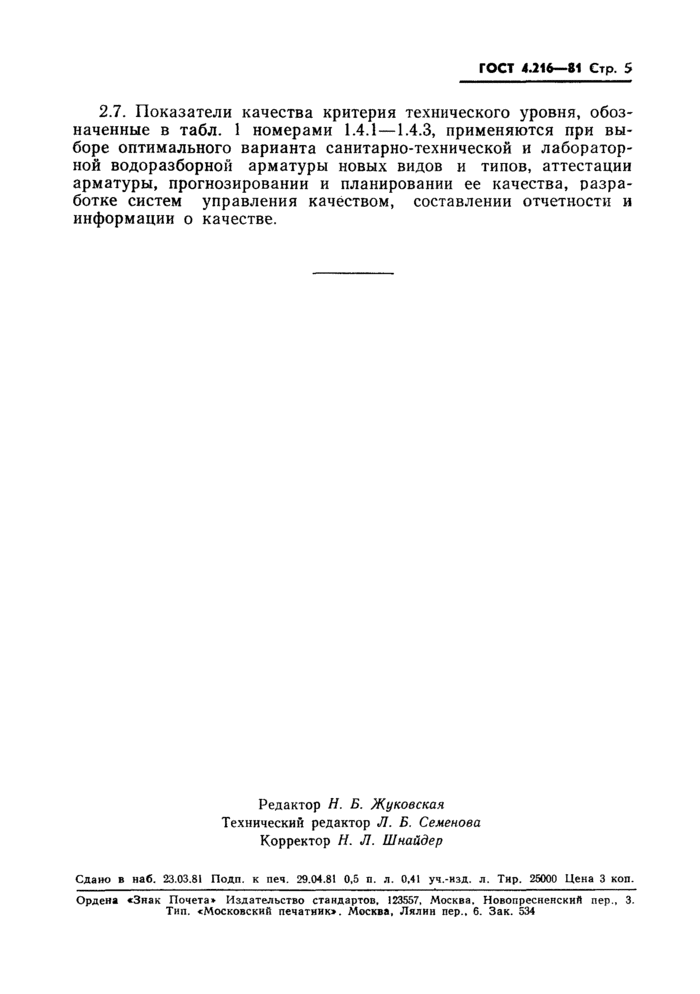

ГОСТ 4.216-81 Стр, 5

2.7. Показатели качества критерия технического уровня, обозначенные в табл. 1 номерами 1.4.1—1.4.3, применяются при выборе оптимального варианта санитарно-технической и лабораторной водоразборной арматуры новых видов и типов, аттестации арматуры, прогнозировании и планировании ее качества, разработке систем управления качеством, составлении отчетности и информации о качестве.

Редактор Я. Б. Жуковская Технический редактор Л. Б. Семенова Корректор Я. Л. Шнайдер

Сдано в наб. 23.03.81 Подп. к печ. 29.04.81 0,5 п. л. 0,41 уч.-нзд. л. Тнр. 25000 Цена 3 коп.

Ордена «Знак Почета* Издательство стандартов, 123557, Москва, Новопресненский пер., 3. Тип. «Московский печатник». Москва, Лялин пер., 6. Зак. 534
