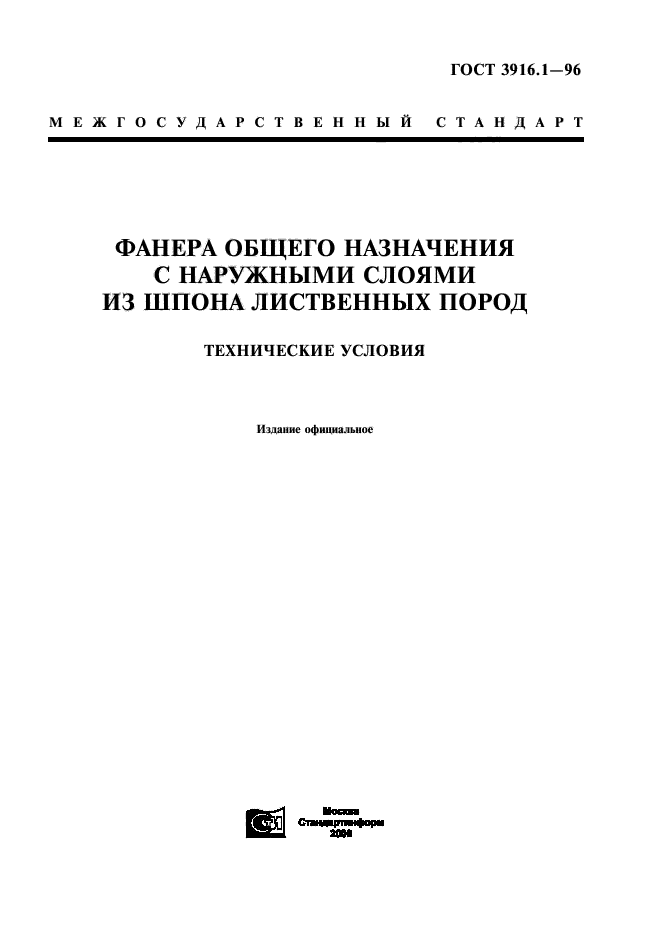

ГОСТ 3916.1-96
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФАНЕРА ОБЩЕГО НАЗНАЧЕНИЯ
С НАРУЖНЫМИ СЛОЯМИ
ИЗ ШПОНА ЛИСТВЕННЫХ ПОРОД
ТЕХНИЧЕСКИЕ УСЛОВИЯ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

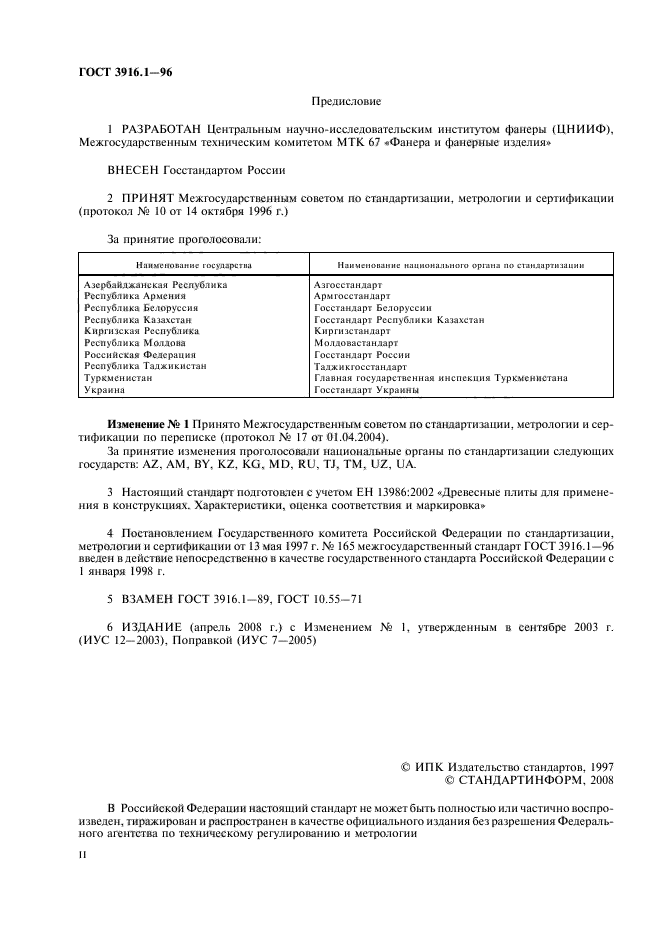

Предисловие
1 РАЗРАБОТАН Центральным научно-исследовательским институтом фанеры (ЦНИИФ), Межгосударственным техническим комитетом МТК 67 «Фанера и фанерные изделия»
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 10 от 14 октября 1996 г.) За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика |
Азгосстандарт |
|
Республика Армения |
Армгосстандарт |
|
Республика Белоруссия |
Госстандарт Белоруссии |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Киргизская Республика |
Киргизстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикгосстандарт |
|
Туркменистан |
Главная государственная инспекция Туркменистана |
|
Украина |
Госстандарт Украины |
3 Настоящий стандарт подготовлен с учетом ЕН 13986:2002 «Древесные плиты для применения в конструкциях. Характеристики, оценка соответствия и маркировка
(Измененная редакция. Изм. № 1).
4 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 13 мая 1997 г. № 165 межгосударственный стандарт ГОСТ 3916.1-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.
5 ВЗАМЕН ГОСТ 3916.1-89, ГОСТ 10.55-71
СОДЕРЖАНИЕ
|
1 ОБЛАСТЬ ПРИМЕНЕНИЯ 2 2 НОРМАТИВНЫЕ ССЫЛКИ 2 3 КЛАССИФИКАЦИЯ И РАЗМЕРЫ 3 4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ 4 5 ПРАВИЛА ПРИЕМКИ 10 6 МЕТОДЫ КОНТРОЛЯ 11 7 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ 11 8 ГАРАНТИЯ ИЗГОТОВИТЕЛЯ 11 |

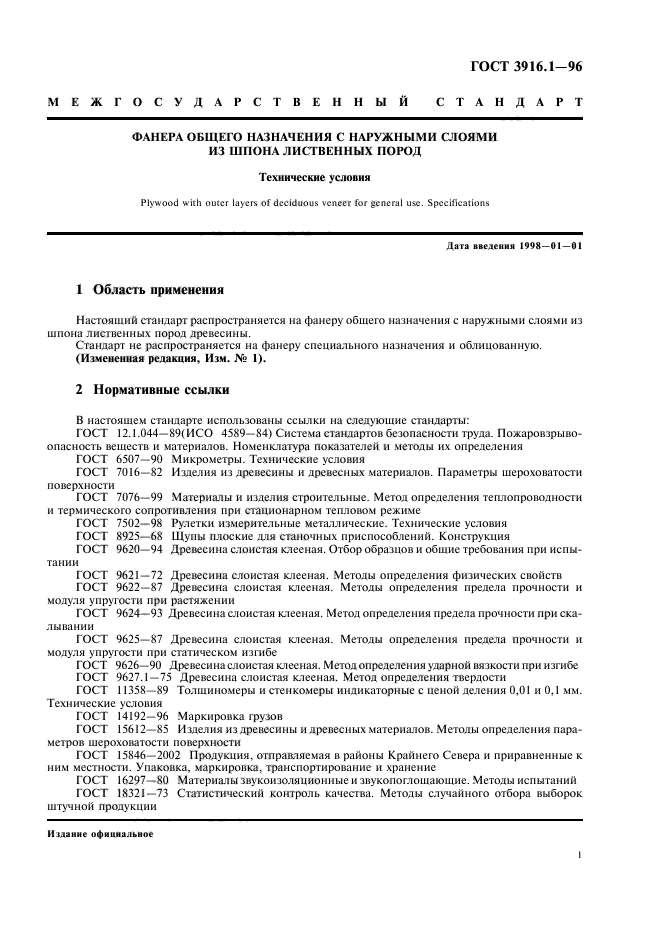

ГОСТ 3916.1-96
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФАНЕРА ОБЩЕГО НАЗНАЧЕНИЯ С НАРУЖНЫМИ СЛОЯМИ
ИЗ ШПОНА ЛИСТВЕННЫХ ПОРОД
Технические условия
Plywood with outer layers of deciduous veneer for general use. Specifications
Дата введения 1998-01-01
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на фанеру общего назначения с наружными слоями из шпона лиственных пород древесины.
Стандарт не распространяется на фанеру специального назначения и облицованную.
(Измененная редакция. Изм. № 1).
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 6507-90 Микрометры. Технические условия ГОСТ 7016-82 Изделия из древесины и древесных материалов. Параметры шероховатости поверхности
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 8925-68 Щупы плоские для станочных приспособлений. Конструкция
ГОСТ 9620-94 Древесина слоистая клееная. Отбор образцов и общие требования при испытании
ГОСТ 9621-72 Древесина слоистая клееная. Метод определения физических свойств
ГОСТ 9622-87 Древесина слоистая клееная. Методы определения предела прочности и модуля упругости при растяжении
ГОСТ 9624-93 Древесина слоистая клееная. Метод определения предела прочности при скалывании
ГОСТ 9625-87 Древесина слоистая клееная. Методы определения предела прочности и модуля упругости при статическом изгибе
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15612-85 Изделия из древесины и древесных материалов. Методы определения параметров шероховатости поверхности
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборки штучной продукции
ГОСТ 27678-88 Плиты древесно-стружечные и фанера. Перфораторный метод определения содержания формальдегида
ГОСТ 30427-96 Фанера общего назначения. Общие правила классификации по внешнему виду
ГОСТ 12.1.044-89 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 9626-90 Древесина слоистая клееная. Метод определения ударной вязкости при изгибе
ГОСТ 9627.1-75 Древесина слоистая клееная. Метод определения твердости
ГОСТ 16297-80 Материалы звукоизоляционные и звукопоглощающие. Методы испытаний
ГОСТ 25898-83 Материалы и изделия строительные. Методы определения сопротивления паропроницанию
ГОСТ 27296-87 Защита от шума в строительстве. Звукоизоляция ограждающих конструкций зданий. Методы измерения
ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть.
ГОСТ 30255-95 Мебель, древесные и полимерные материалы. Метод определения выделения формальдегида и других вредных летучих химических веществ в климатических камерах
(Измененная редакция. Изм. № 1).

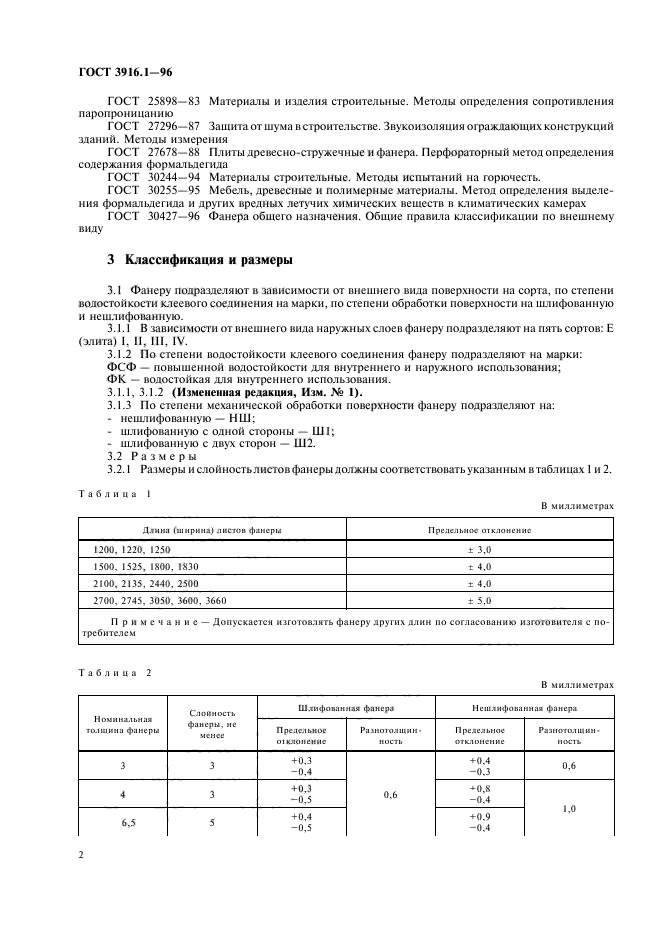

3 КЛАССИФИКАЦИЯ И РАЗМЕРЫ
3.1 Фанеру подразделяют в зависимости от внешнего вида поверхности на сорта, по степени водостойкости клеевого соединения на марки, по степени обработки поверхности на шлифованную и нешлифованную.
3.1.1 В зависимости от внешнего вида наружных слоев фанеру подразделяют на пять сортов: Е (элита), I, II, III, IV.
(Измененная редакция. Изм. № 1).
3.1.2 По степени водостойкости клеевого соединения фанеру подразделяют на марки:
ФСФ — повышенной водостойкости для внутреннего и наружного использования;
ФК — водостойкая для внутреннего использования
(Измененная редакция. Изм. № 1).
3.2 Размеры
3.2.1 Размеры и слойность листов фанеры должны соответствовать указанным в таблицах 1 и 2.
Таблица 1
В миллиметрах
|
Длина (ширина) листов фанеры |
Предельное отклонение |
|
1200, 1220,1250 |
±3,0 |
|
1500, 1525, 1800, 1830 |
±4,0 |
|
2100, 2135, 2440, 2500 |
±4,0 |
|
2700, 2745, 3050, 3600, 3660 |
±5,0 |
|
Примечание — Допускается изготовлять фанеру других длин по согласованию изготовителя с потребителем |
|
(Измененная редакция. Изм. № 1).
Таблица 2
В миллиметрах
|
Номинальная толщина фанеры |
Слойность фанеры, не менее |
Шлифованная фанера |
Нешлифованная фанера |
||
|
Предельное отклонение |
Разнотолщинность |
Предельное отклонение |
Разнотолщинность |
||
|
3 |
3 |
+0,3 -0,4 |
0,6 |
+0,4 -0,3 |
0,6 |
|
4 |
3 |
+0,3 |
+0,8 |
1,0 |
|
|
-0,5 |
-0,4 |
||||
|
6,5 |
5 |
+0,4 |
+0,9 |
||
|
-0,5 |
-0,4 |
||||
|
9 |
7 |
+0,4 |
+1,0 |
||
|
-0,6 |
-0,5 |
||||
|
12 |
9 |
+0,5 |
+1,1 |
||
|
-0,7 |
-0,6 |
||||
|
15 |
11 |
+0,6 |
+1,2 |
1,5 |
|
|
-0,8 |
-0,7 |
||||
|
18 |
13 |
+0,7 |
+1,3 |
||
|
-0,9 |
-0,8 |
||||
|
21 |
15 |
+0,8 |
0,6 |
+1,4 |
1,5 |
|
-1,0 |
-0,9 |
||||
|
24 |
17 |
+0,9 |
+1,5 |
||
|
-1,1 |
-1,0 |
||||
|
27 |
19 |
+1,0 |
1,0 |
+1,6 |
2,0 |
|
-1,2 |
|||||
|
30 |
21 |
+1,1 |
+1,7 |
||
|
-1,3 |
-1,2 |
||||
|

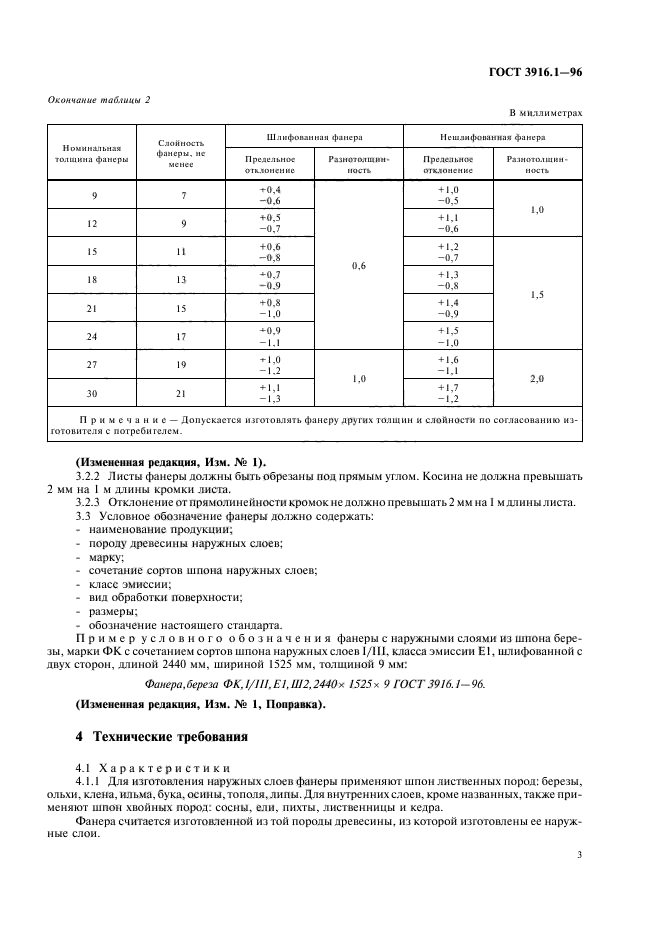

Примечание — Допускается изготовлять фанеру других толщин и слойности по согласованию изготовителя с потребителем |
|||||
(Измененная редакция. Изм. № 1).
3.2.2 Листы фанеры должны быть обрезаны под прямым углом. Косина не должна превышать 2 мм на 1 м длины кромки листа.
3.2.3 Отклонение от прямолинейности кромок не должно превышать 2 мм на 1 м длины листа.
3.3 Условное обозначение фанеры должно содержать:
— наименование продукции;
— породу древесины наружных и внутренних слоев;
— марку;
— сочетание сортов шпона наружных слоев;
— класс эмиссии;
— вид обработки поверхности;
— размеры;
— обозначение настоящего стандарта.
Пример условного обозначения березовой фанеры марки ФК с сочетанием сортов шпона наружных слоев I/III, классом эмиссии Е1, шлифованной с двух сторон, длиной 2440 мм, шириной 1525 мм, толщиной 9 мм:
Фанера, ФК, I/III, Е1, Ш2, 2440 ´ 1525 ´ 9 ГОСТ 3916.1-96.
(Измененная редакция. Изм. № 1).
4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
4.1 Характеристики
4.1.1 Для изготовления наружных слоев фанеры применяют шпон лиственных пород: березы, ольхи, клена, ильма, бука, осины, тополя, липы. Для внутренних слоев, кроме названных, также применяют шпон хвойных пород: сосны, ели, пихты, лиственницы и кедра.
Фанера считается изготовленной из той породы древесины, из которой изготовлены ее наружные слои.
Фанеру, изготовленную из древесины одной или различных пород, подразделяют соответственно на однородную и комбинированную.

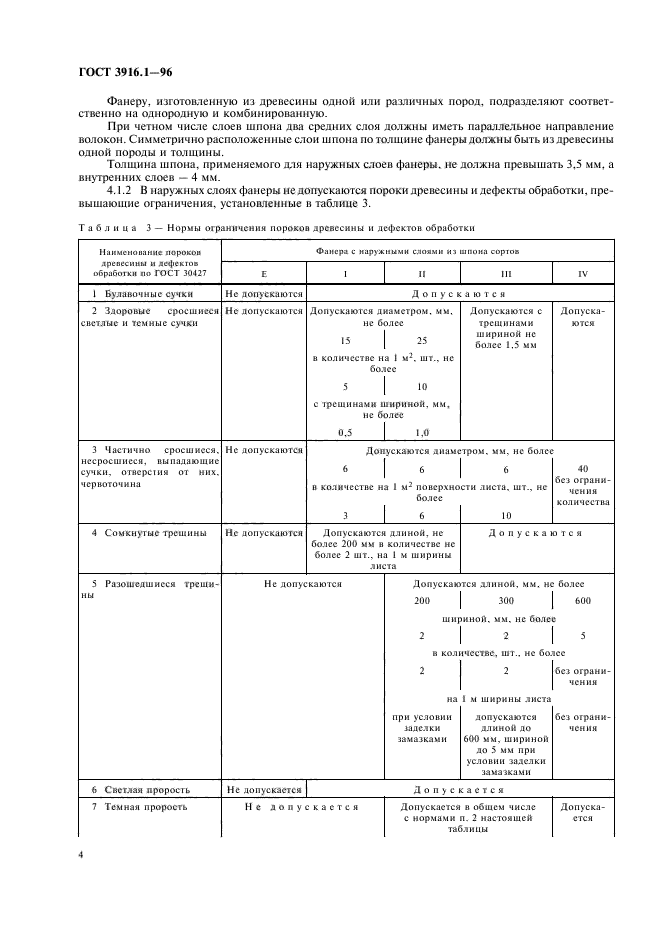

При четном числе слоев шпона два средних слоя должны иметь параллельное направление волокон. Симметрично расположенные слои шпона по толщине фанеры должны быть из древесины одной породы и толщины.
Толщина шпона, применяемого для наружных слоев фанеры, не должна превышать 3,5 мм, а внутренних слоев — 4 мм.
4.1.2. В наружных слоях фанеры не допускаются пороки древесины и дефекты обработки, превышающие ограничения, установленные в таблице 3.
4.1.3. Во внутренних слоях фанеры допускаются пороки древесины и дефекты обработки, не влияющие на ее качество и размеры, требования к которым установлены в настоящем стандарте.
4.1.4 Максимальное количество видов допускаемых пороков древесины и дефектов обработки на поверхности фанеры с наружными слоями из шпона указанных сортов приведено в таблице 4.
(Измененная редакция. Изм. № 1).
Таблица 3 — Нормы ограничения пороков древесины и дефектов обработки
|
Наименование пороков древесины и дефектов обработки по ГОСТ 30427 |
Фанера с наружными слоями из шпона сортов |
|||||||||||||
|
Е |
I |
II |
III |
IV |
||||||||||
|
1 Булавочные сучки |
Не допускаются |
Допускаются |
||||||||||||
|
2 Здоровые сросшиеся светлые и темные сучки |
Не допускаются |
Допускаются диаметром, мм, не более |
Допускаются с трещинами шириной не более 1,5 мм |
Допускаются |
||||||||||
|
15 в количестве на 1 м2, |
25 шт, не более |
|||||||||||||
|
5 |
10 |
|||||||||||||
|
с трещинами шириной, мм, не более |
||||||||||||||
|
0,5 |
1,0 |
|||||||||||||
|
3 Частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина |
Не допускаются |
Допускаются диаметром, мм, не более |
||||||||||||
|
6 |
6 |
6 |
40 |
|||||||||||
|
в количестве на 1 м2 поверхности листа, шт., не более |
||||||||||||||
|
3 |
6 |
10 |
||||||||||||
|
4 Сомкнутые трещины |
Не допускаются |
Допускаются длиной, не более 200 мм в количестве не более 2 шт., на 1 м ширины листа |
Допускаются |
|||||||||||
|
5 Разошедшиеся трещины |
Не допускаются |
Допускаются длиной, мм, не более |
||||||||||||
|
200 |
300 |
600 |
||||||||||||
|
шириной, мм, не более |
||||||||||||||
|
2 |
2 |
5 |
||||||||||||
|
в количестве, шт., не более |
||||||||||||||
|
2 |
2 |
без ограничения |
||||||||||||
|
на 1 м ширины листа |
||||||||||||||
|
допускаются длиной до 600 мм, шириной до 5 мм |
без ограничения |
|||||||||||||
|
при условии заделки замазками |
при условии заделки замазкой |
|||||||||||||
|
6 Светлая прорость |
Не допускается |
Допускается |
||||||||||||
|
7 Темная прорость |
Не допускается |
Допускается в общем числе с нормами п. 2 настоящей таблицы |
Допускается |
|||||||||||
|
8 Отклонение в строении древесины |
Допускается незначительное случайного характера, кроме темных глазков |
Допускается |
||||||||||||
|
9 Здоровое изменение окраски |
Не допускается |
Допускается не более, %, поверхности листа 15 |
Допускается |
|||||||||||
|
10 Нездоровое изменение окраски |
Не допускается |
Допускается |
||||||||||||
|
11 Гниль |
Не допускается |
|||||||||||||
|
12 Накол |
Не допускается |
Допускаются в общем числе с нормами п. 3 настоящей таблицы |
||||||||||||
