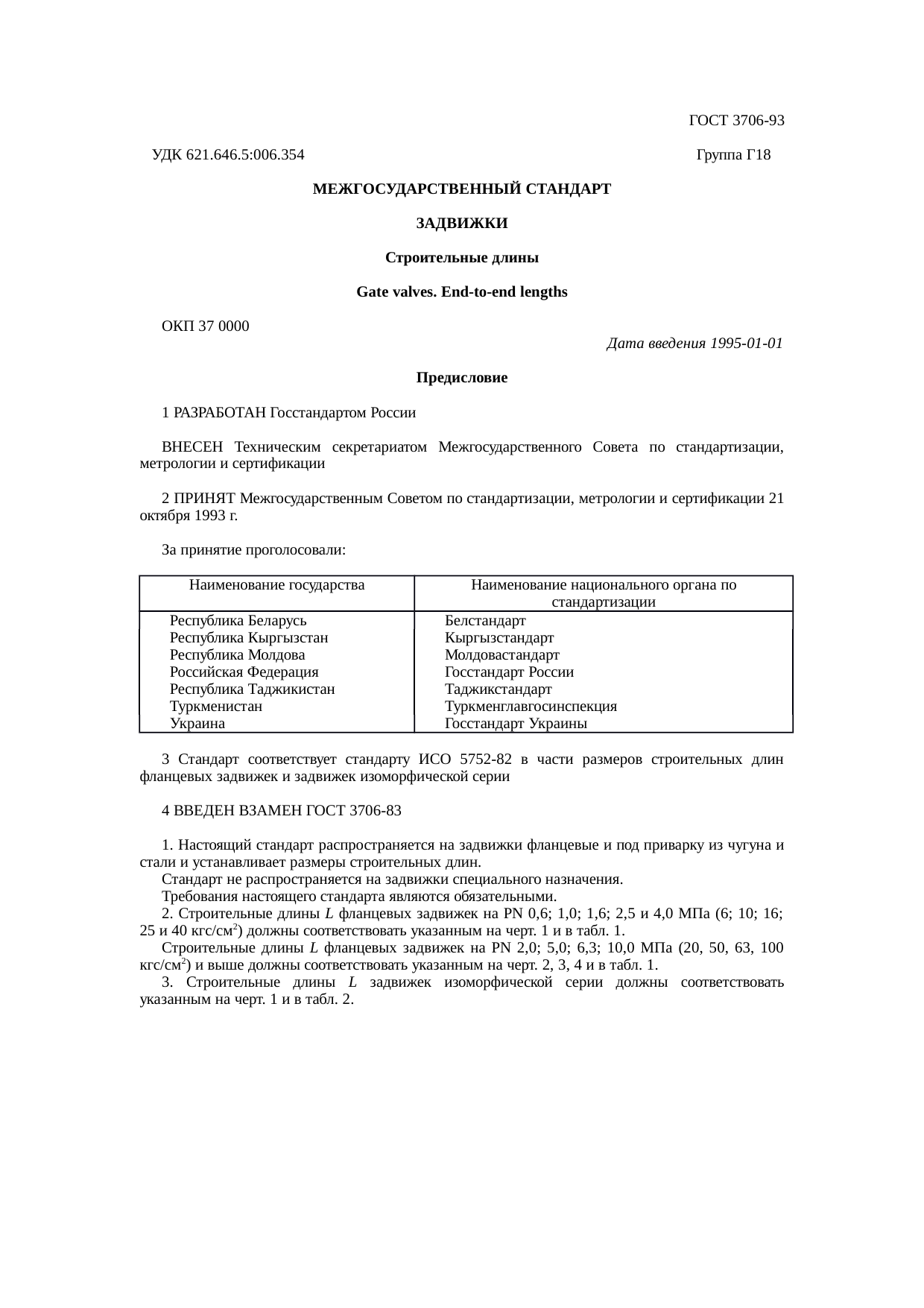

ГОСТ 3706-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАДВИЖКИ

СТРОИТЕЛЬНЫЕ ДЛИНЫ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

3 Стандарт соответствует стандарту ИСО 5752-82 в части размеров строительных длин фланцевых задвижек и задвижек изоморфической серии

4 ВВЕДЕН ВЗАМЕН ГОСТ 3706-83

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.95

1. Настоящий стандарт распространяется на задвижки фланцевые и под приварку из чугуна и стали и устанавливает размеры строительных длин.

Стандарт не распространяется на задвижки специального назначения.

Требования настоящего стандарта являются обязательными.

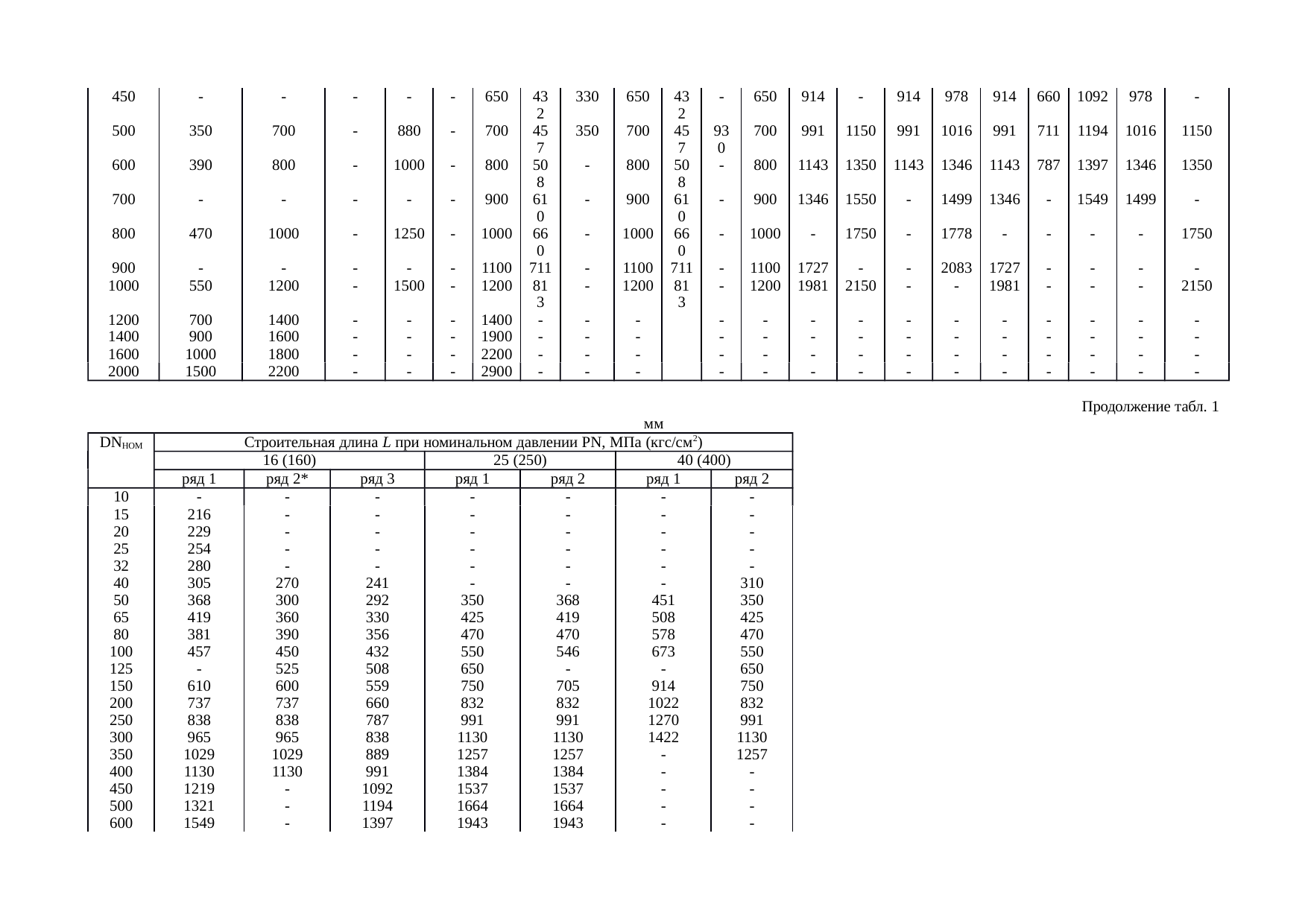

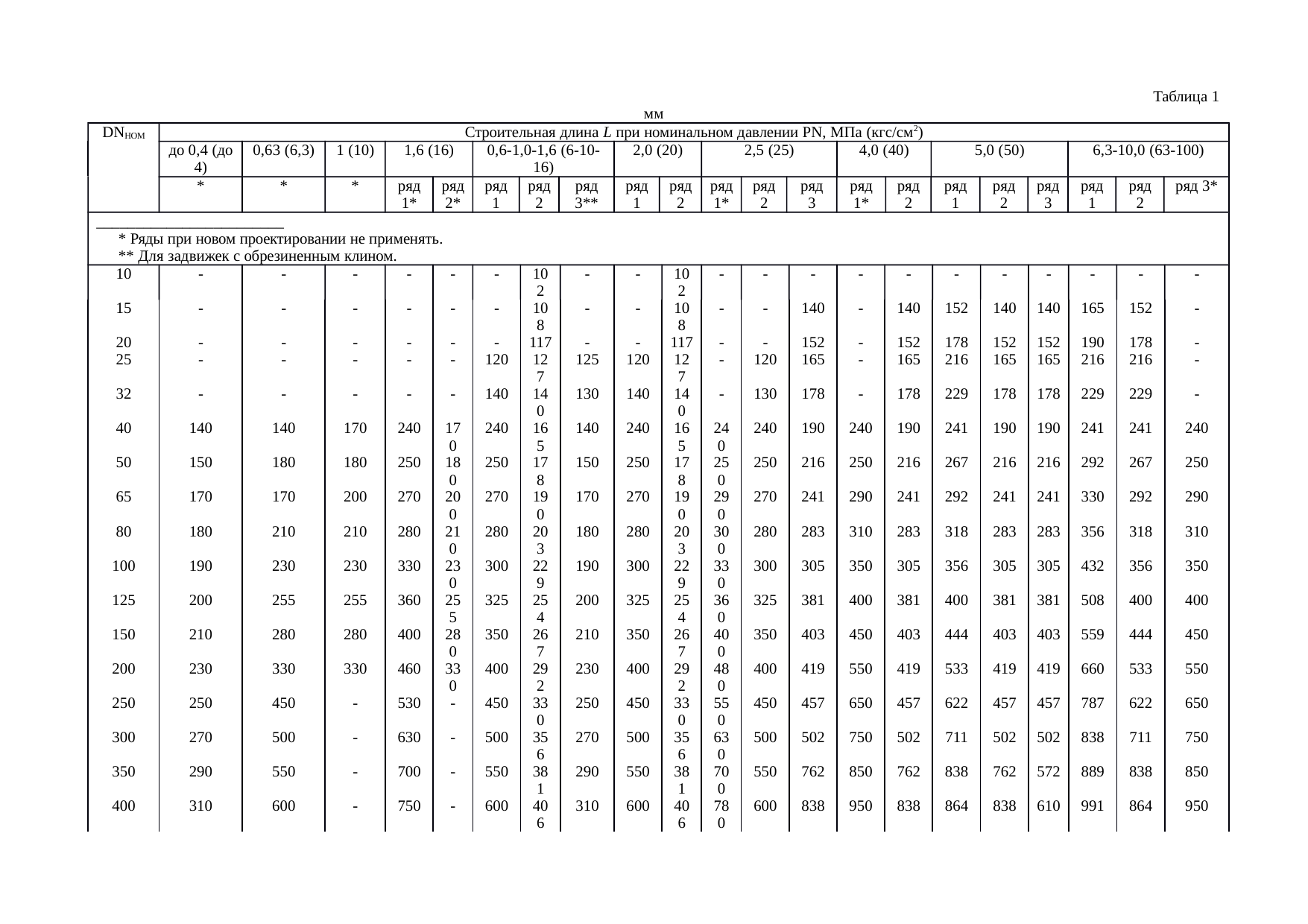

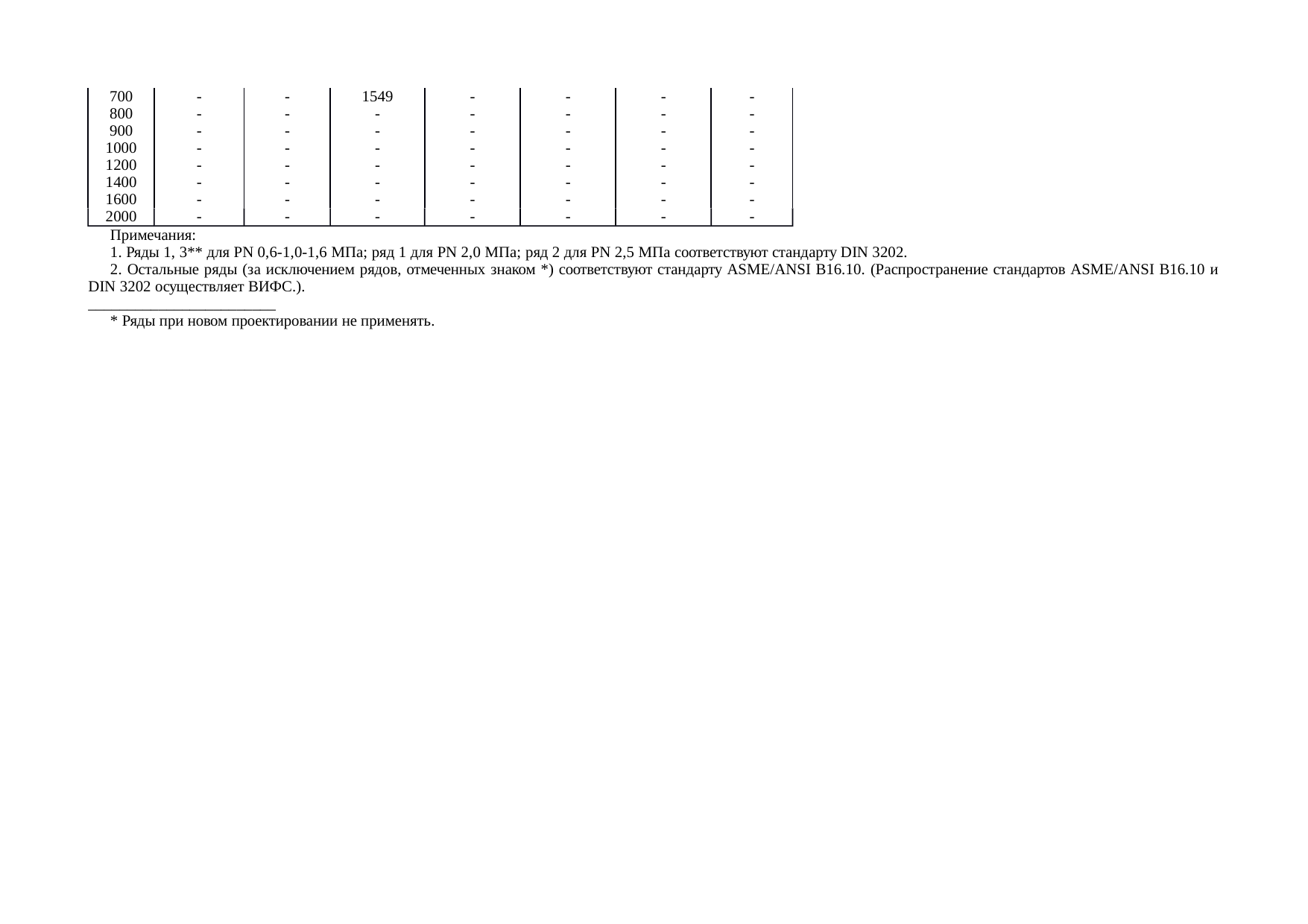

2. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/см²) должны соответствовать указанным на черт. 1 и в табл. 1.

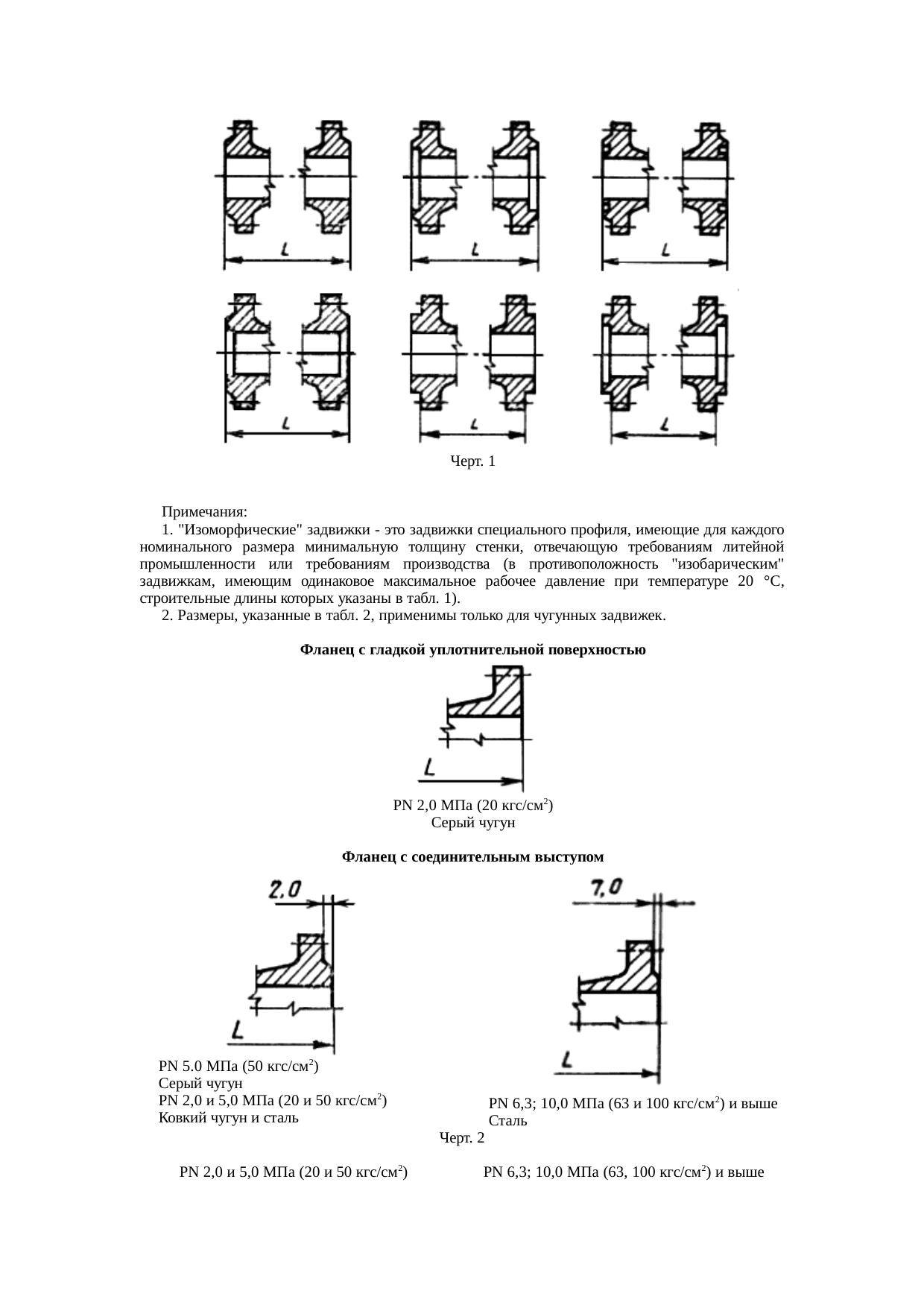

Черт. 1

Строительные длины L фланцевых задвижек на PN 2,0, 5,0; 6,3; 10,0 МПа (20, 50, 63, 100 кгс/см²) и выше должны соответствовать указанным на черт. 2, 3, 4 и в табл. 1.

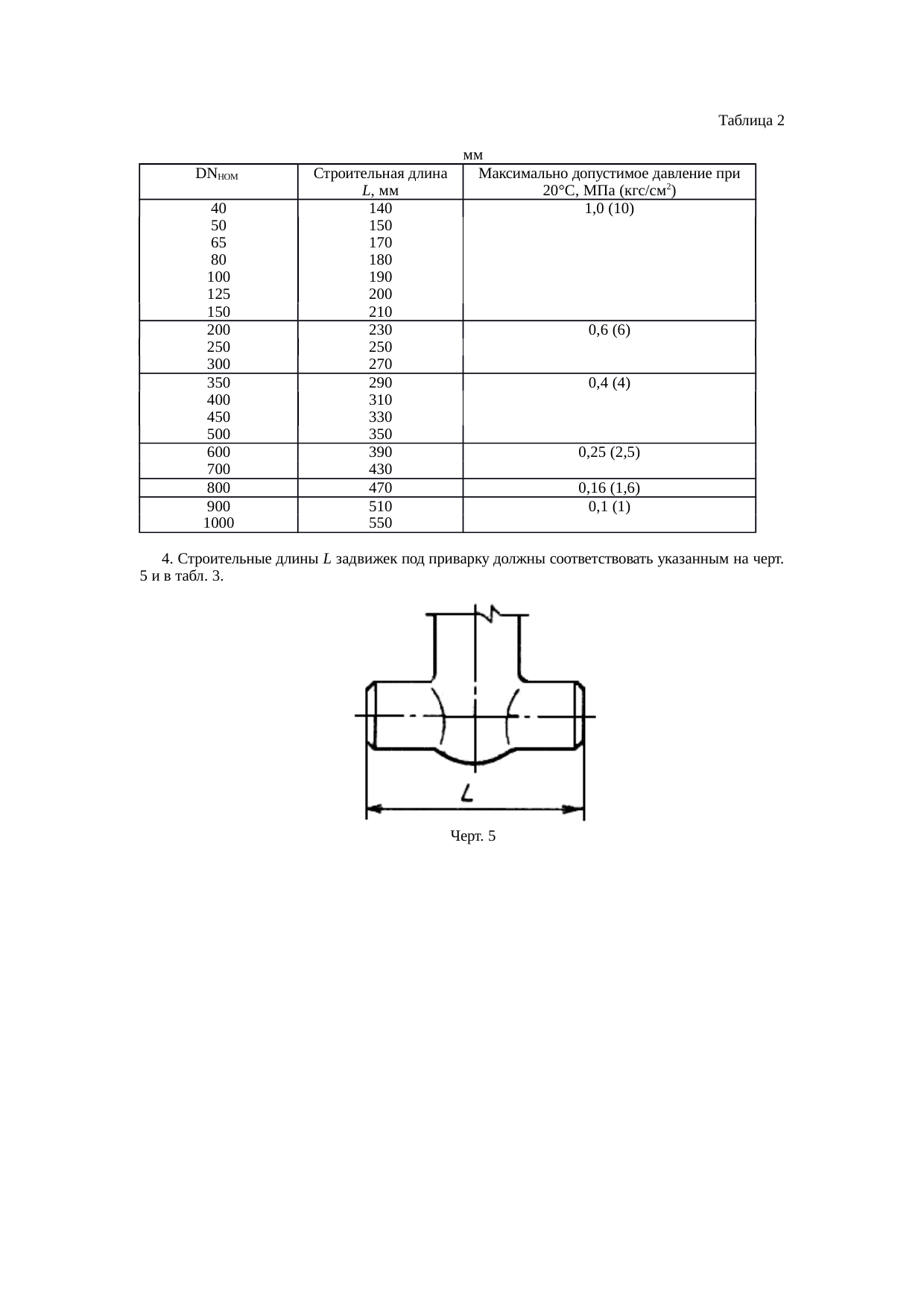

3 Строительные длины L задвижек изоморфической серии должны соответствовать указанным на черт. 1 и в табл. 2.

Примечания

1. Изоморфические задвижки — это задвижки специального профиля, имеющие для каждого номинального размера минимальную толщину стенки, отвечающую требованиям литейной промышленности или требованиям производства (в противоположность «изобарическим» задвижкам, имеющим одинаковое максимальное рабочее давление при температуре 20 °С, строительные длины которых указаны в табл. 1).

2. Размеры, указанные в табл. 2, применимы только для чугунных задвижек.

Фланец с гладкой уплотнительной поверхностью

Фланец с соединительным выступом

PN 5,0 МПа (50 кг/см²)

Серый чугун

PN 2,0 и 5,0 МПа (20 и 50 кгс/см²)

Ковкий чугун и сталь

PN 6,3; 10,0 МПа (63 и 100 кгс/см²) и выше

Сталь

Черт. 2

PN 2,0 и 5,0 МПа (20 и 50 кгс/см²) PN 6,3; 10,0 МПа (63, 100 кгс/см²) и выше

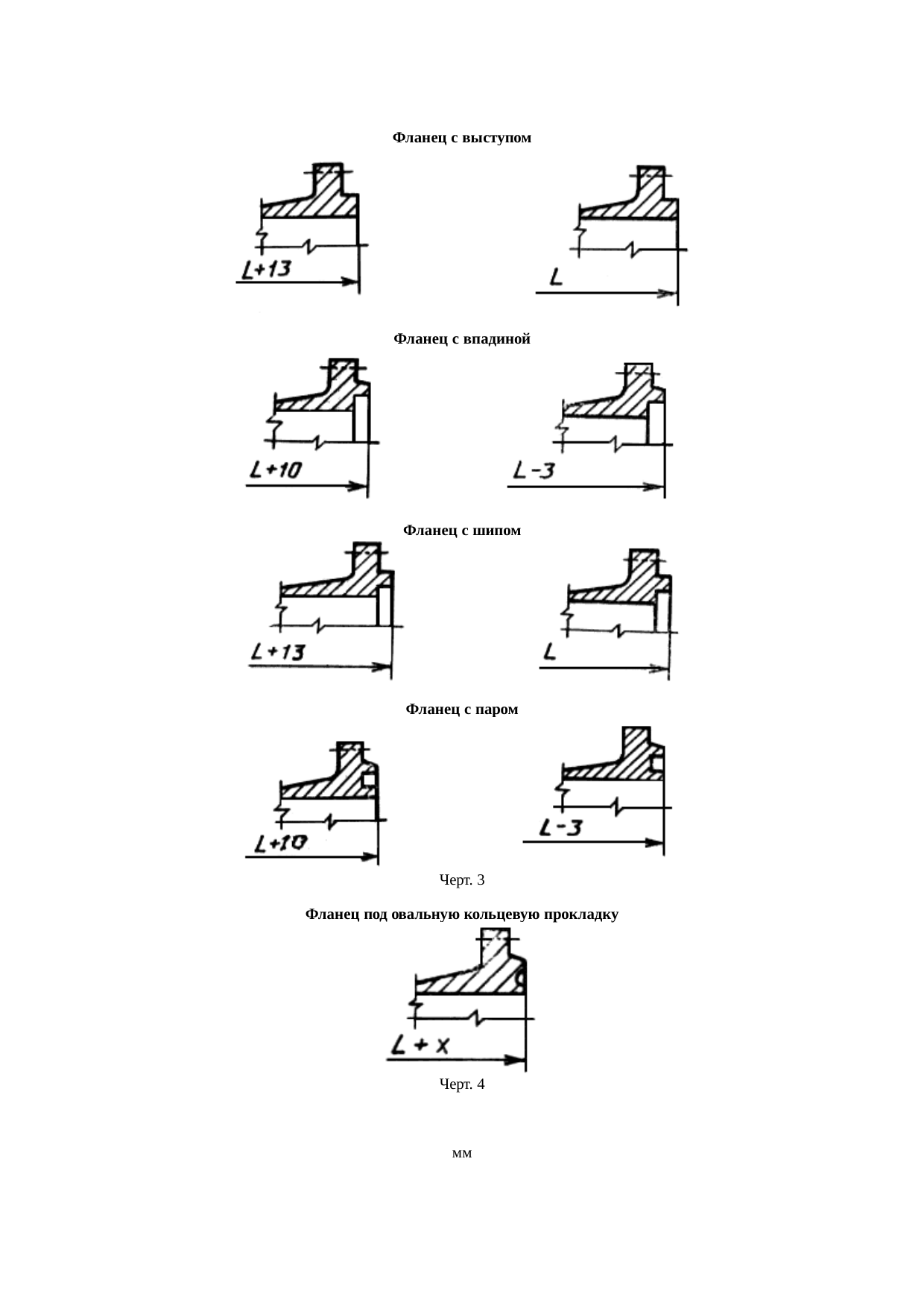

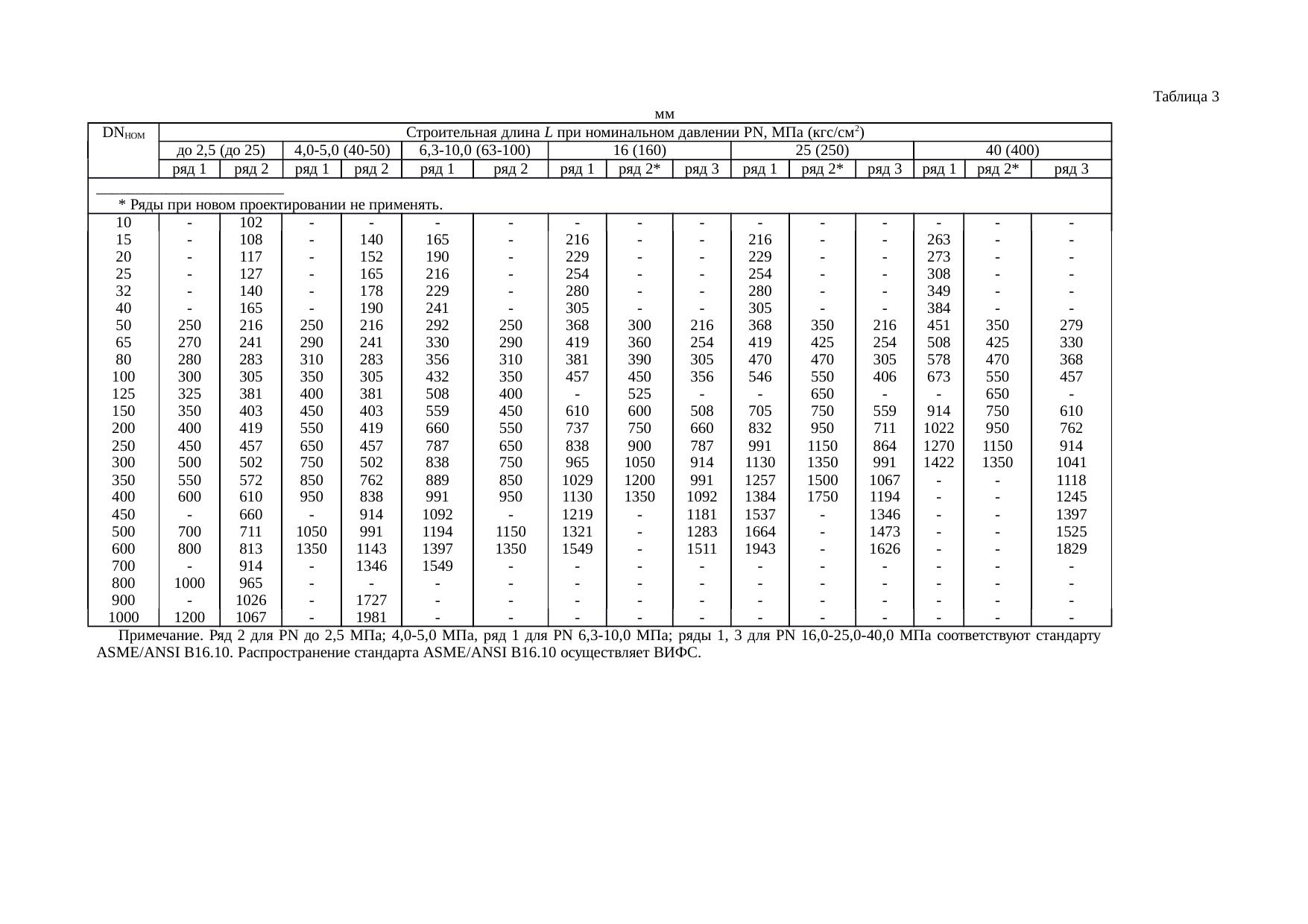

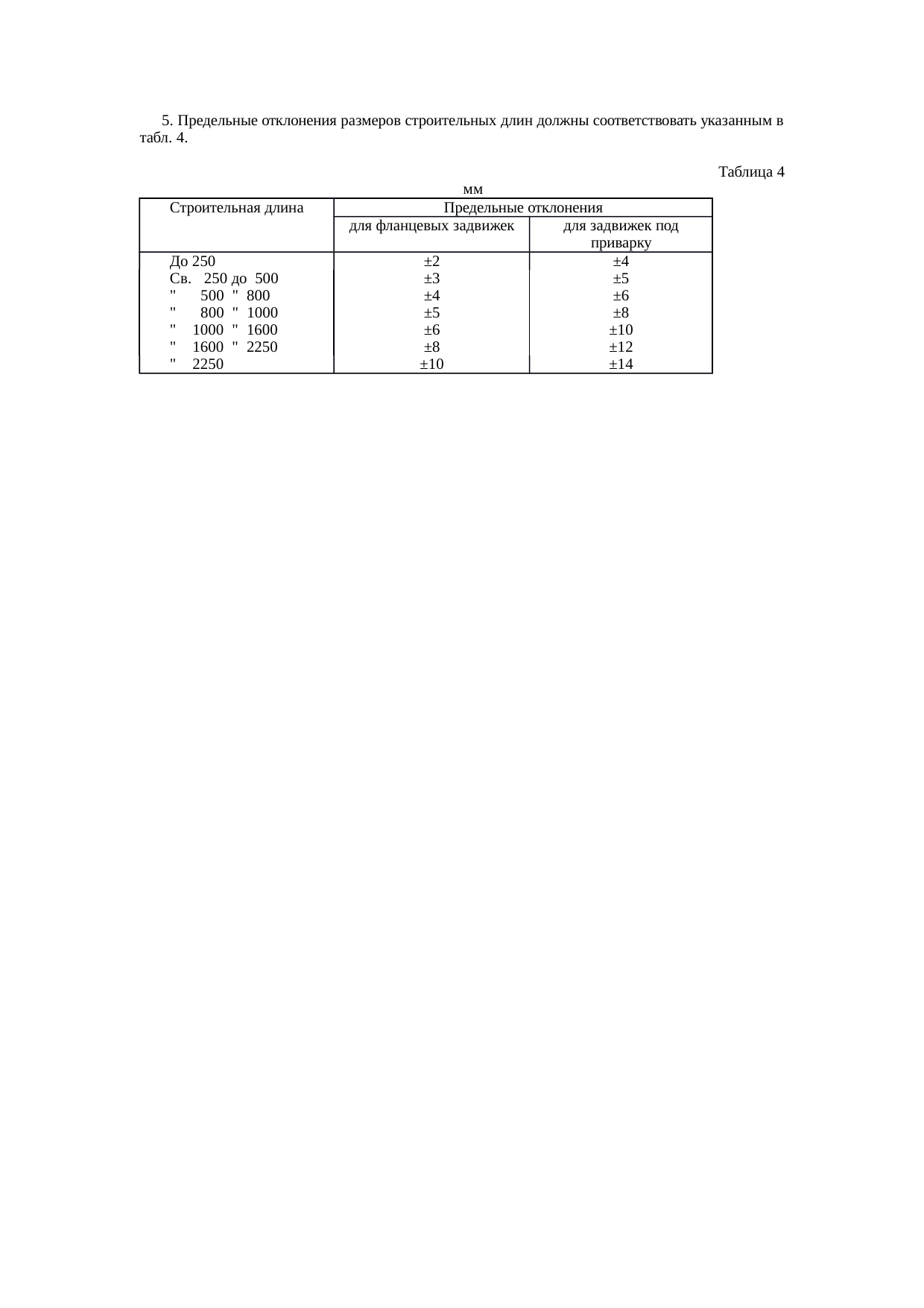

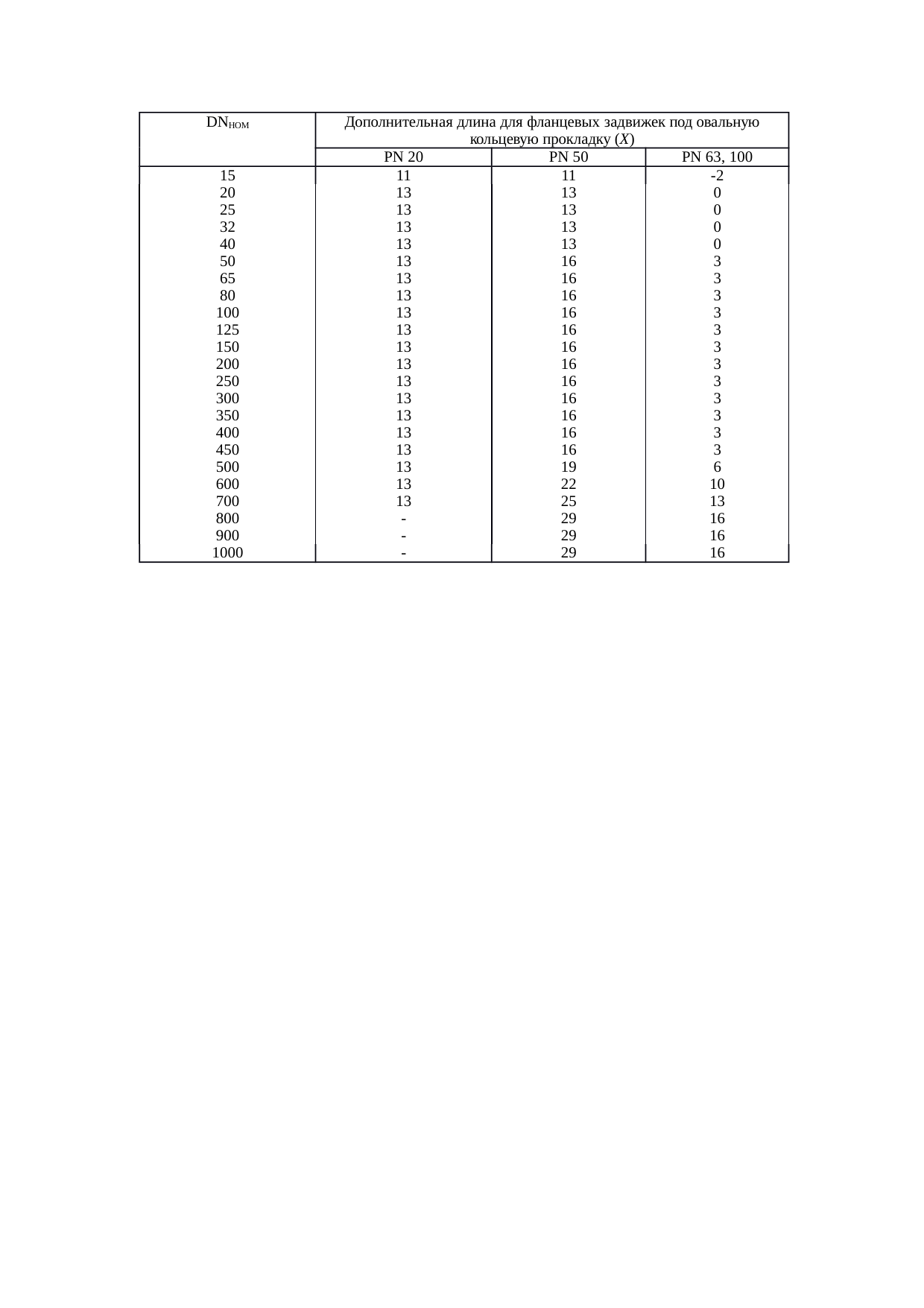

0
