ГОСТ 3594.9-77 | Стройсоветы

Глины формовочные. Метод определения глинистой составляющей

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

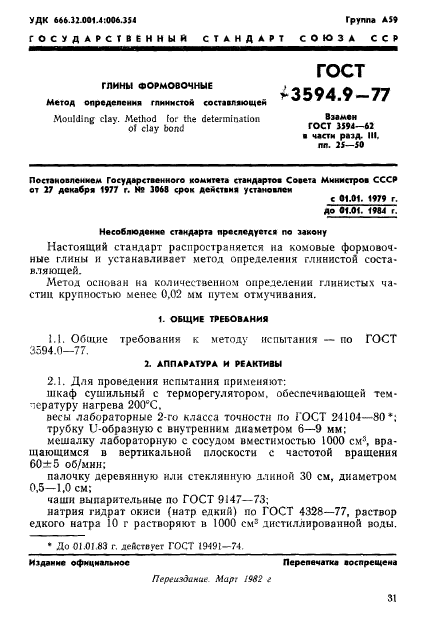

УДК 666.31001.4:006.111 Группа А И ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ГОСТ ГЛННЫ ФОРМОВОЧНЫЕ ^3594 9-77 Метод определения тинистой составляющей МоЫЛпе с!а\\ МеНюа* (ог йе сМетттдиоп Вммвн ‘ о! с1ау Ьопй ГОСТ 13*4-61 а части разд. III. пп. 21—И Постановлением Государственного «окнтота стандартов Совета Министров СССР от 17 декабрв 1977 г. Ж 1064 срои действия установлен с 01.01. .979 г. до 01.01. тл Нееоблюданно стандарта преследуется по пиону Настоящий стандарт распространяется на комовые формовочные глины и устанавливает метол определения глинистой составляющей. Метод основан на количественном определении глинистых частиц крупностью менее 0.02 мм путем отмучивания. 1. ОБЩИЕ ТРЕБОВАНИЯ 1.1. Общие требования к методу испытания — по ГОСТ 3594.0-77. 3. АППАРАТУРА И РЕАКТИВЫ 2.1. Для проведения испытания применяют: шкаф сушильный с терморегулятором, обеспечивающей температуру нагрева 200СС. ассы лабораторные 2-го класса точности но ГОСТ 2-110-1-80*: трубку 1.,’-образную с внутренним диаметром 6—9 мм; мешалку лабораторную с сосудом вместимостью 1000 см8, вращающимся в вертикальной плоскости с частотой вращения 60±5 об/мни: палочку деревянную или стеклянную длиной 30 см, диаметром 0.5—1,0 см; чаши выпарительные по ГОСТ 9147-73; натрия гидрат окиси (натр едкий) по ГОСТ 4328-77, раствор едкого натра 10 г растворяют в 1000 см3 дистиллированной воды. » Но 01.0183 г. действует ГОСТ 19-191-7^. И1даии« официальное Перепечатке воспрещена Переиздании Мар: 1992 г 31 С*р. 2 ГОСТ 35*4.9-77 X ПРОВЕДЕНИЕ ИСПЫТАНИЯ ЗЛ. От пробы глины, выделенной для испытаний по ГОСТ 322&—77 п подготовленной но ГОСТ 3594.0-77 методом вычерпывания, отбирают навеску массой 50 г, помешают в сосуд, приливают 475 см;* воды комнатной температуры и 25 см3 водного раствора едкого натра. Сосуд со смесью плотно закрывают пробкой, устанавливают на лабораторную мешалку и взбалтывают в течение 1 ч. После этого сосуд снимают с мешалки, открывают пробку, тщательно смывают водой глину с пробки в со* суд. Затем смесь доливают водой до от* метки на высоте сосуда 150 чм. перемешивают деревянной или стеклянной палочкой и дают отстояться в течение 10 мин. По истечении этого времени воду сливают до уровня 12 мм от поверхности осадка с помощью 1>о6ра:*кой трубки (см. чертеж), Операцию отмучнва-ния повторяют два раза. При образовании хлопьев в верхнем слое смеси их удаляют. Для этого коней 1Ьобразной ‘^«уйм- У-^ЗУ» трубки помешают в верхней части слоя хлопьев и осторожно удаляют их в слив. Сосуд в третий раз доливают водой до того же уровня, смесь перемешивают палочкой и дают отстояться 5 мин. Затем вновь сливают воду. Отмучнвание повторяют до тех пор, пока вола в сосуде после 5-мннутного отстаивания не станет прозрачной. Осадок из сосуда количественно переносят на фильтр или в арфоровую чашу. В фарфоровой чаше отстаивают в течение мни. воду сливают, осадок высушивают при 106—110*С до постоянной массы и взвешивают. Испытание ведут на двух навесках. 4. ОБРАБОТКА РЕЗУЛЬТАТОВ 4.1. Массовую долю глинистой составляющей (X) в процентах вычисляют по формуле ^ _ (т — т|) 100 № где т —масса навески глины, г; тх — масса осадка, г. 32

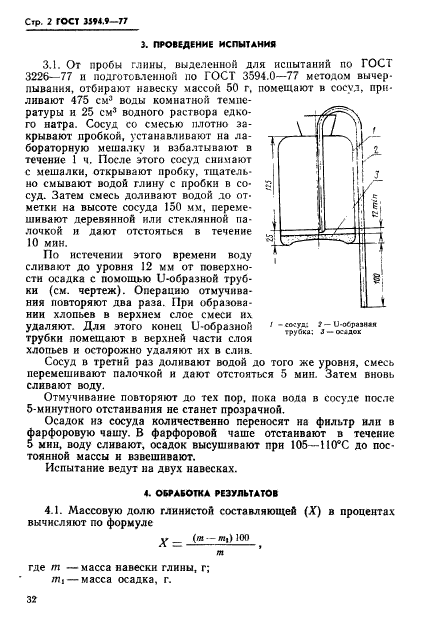

ГОСТ 3594.9-77 Стр. 3

Допускаемое расхождение между результатами двух параллельных определений не должно превышать 5%.

Если расхождение между результатами двух параллельных определений превышает приведенное значение величины, испытание повторяют.

За окончательный результат испытания принимают среднее арифметическое значение результатов двух последних определений.

Изменение Jfc I ГОСТ 3594.9-77 Глины формовочные. Метод определенна глинистой составляющей

Постановлением Государственного комитега СССР по стандартам от 29 (1.63 5591 срои введение установлен

с в 1.03-М

Под наименованном стандарта простаяоть код: ОКСТУ 4191.

(Продо.жение см. стр. 76)

(Продолжение изменения к ГОСТ 3594.9-77)

Пункт 2.1. Исключить знак сноски* н сноску; заменить ссылку: ГОСТ 9147-73 иа ГОСТ 9147-80; последний абзац после слова «раствор* изложить в новой редакции: «готовят следующим образом: 10 г едкого натра растворяют в 1090 см* дистиллированной воды».

Пункт 4.1. Предпоследний абзац дополнить словами: «на новых навесках».

(ИУС М 2 1984 г.)

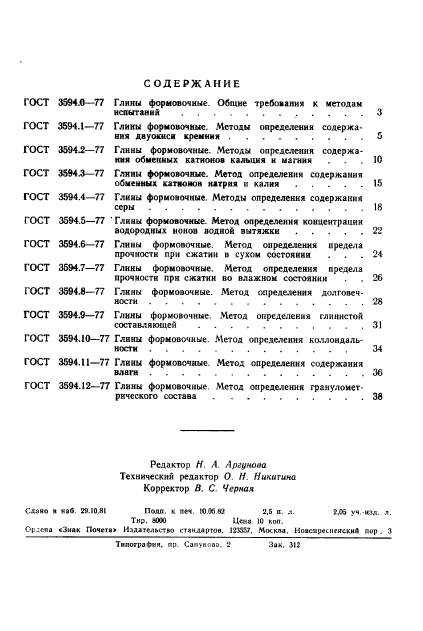

СОДЕРЖАНИЕ

ГОСТ 3594.0—77 Глины формовочные. Общие требования к методам

испытаний ……………….3

ГОСТ 3594.1—77 Глины формовочные. Методы определении содержания двуокиси кремния ………………5

ГОСТ 3594.2—77 Глнны формовочные .Методы определения содержания обменных катионов кальция и магния … 10

ГОСТ 3594.3-77 Глины формовочные. Метод определении содержания

обменных ка гномон натрия и калия…..15

ГОСТ 3594.4-77 Глины формовочные. Методы определения содержания

серы…………..18

ГОСТ 3594 5—77 ‘ Глнны формовочные. Метод определения концентрации

водородных ионов водной вытяжки…..22

ГОСТ 3594.6—77 Глины формовочные. Метод определения предела

прочности при сжатии н сухом состоянии . . .24

ГОСТ 3594.7—77 Глины формовочные. Метод определения предела

прочности при сжатии во влажном состоянии . . 26

ГОСТ 3594.8-77 Глнны формовочные. Метод определения долговеч

ности …………..28

ГОСТ 3594.9-77 Глины формовочные Метод определения глинистой

составляющей…………..31

ГОСТ 3594.10-77 Глины формовочные. Метод определения коллоидальности ……………………..34

ГОСТ 3594.11-77 Глнны формовочные Метод определения содержания

маги…………..36

ГОСТ 3594.12-77 Глины формовочные Метод определения гранулометрического состава . ……… 38

Редактор Н. Л. Аргунова Технический редактор О. Н Никитина Корректор В. С. Черная

Схаяо ■ «аа 29.10.Я! Полл, к п«ч, МММ 2.6 в. я. 2.06 уч.•*»,*. я.

Тир. SOXI Ц<яа Ю поп.

СНиеаа «Знак Почет» Издательсгю стандартов. I2SS&7. Москва. Но»с«р«сит1»с*:иЛ о«р. 3

Твпографвя. пр. Сапунова. 2 Зак. 312
