ГОСТ 3514-94

Стекло оптическое бесцветное. Технические условия

Заменяет

Страница 1

Страница 2

Страница 3

Страница 4

Страница 5

Страница 6

Страница 7

Страница 8

Страница 9

Страница 10

Страница 11

Страница 12

Страница 13

Страница 14

Страница 15

Страница 16

Страница 17

Страница 18

Страница 19

Страница 20

Страница 21

Страница 22

Страница 23

Страница 24

Страница 25

Страница 26

Страница 27

Страница 28

Страница 29

Страница 30

Страница 31

Страница 32

Страница 33

Страница 34

Страница 35

Страница 36

Страница 37

Страница 38

Страница 39

ГОСТ 3514-94 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТЕКЛО ОПТИЧЕСКОЕ БЕСЦВЕТНОЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Издание официальное Е

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ Минск

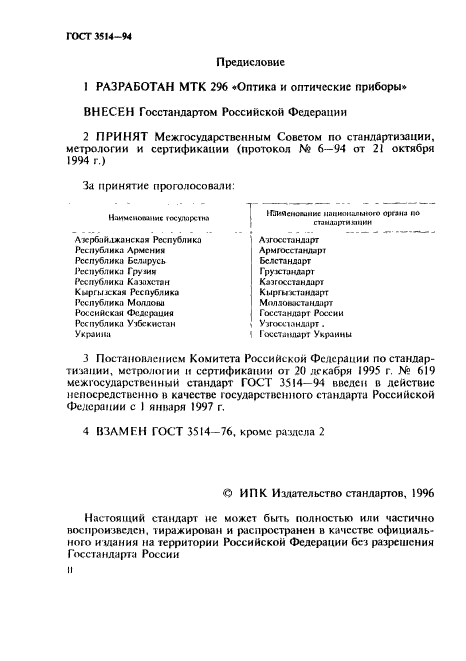

ГОСТ 3514-94

Предисловие

1    РАЗРАБОТАН МТК 2% «Оптика и оптические приборы* ВНЕСЕН Госстандартом Российской Федерации

2    ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N? 6—94 от 21 октября 1994 г.)

За принятие проголосовали:

1ГЛ4<1ено<ынис национального opciiu по стаилартмкшии

| Лэгосетандарт I Армгоссганлар)

Бслстлндарг Груюанларг I Казгосстанларт j Кыргмастанларг I Мплловастамларт | Госстандарт России > Уэгоссчандлрт.

\ Госстандарт Украины

Нлиысиошчмс tocynopcttu

Азербайджанская Республика Рссиу&жка Армении Республика Беларусь Республика Гру <ии Республика Каэохстан Кырпаикая Республика Республика Моллсиш Российская Федерация Рсспублика Узбекистан Украина

3    Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации or 20 декабря 1995 г. № 619 межгосударственный стандарт ГОСТ 3514-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с I января 1997 г.

4    ВЗАМЕН ГОСТ 3514-76, кроме раздела 2

© ИПК Издательство стандартов, 1996

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на терриюрии Российской Федерации без разрешения Госстандарта России

ГОСТ 3514-94

Содержание

1    Область применения    I

2    Нормативные ссылки    1

3    Типы, марки, основные параметры    2

4    Технические требования    8

5    Приемка    20

6    Методы контроля    25

7    Транспортирование и хранение    28

Приложение А Колы ОКП марок оптического бесцветного

стекла    29

Приложение Г> Классы пузырности сырьевою оптического

бесцветного стекла    31

Приложение В Библиография    35

ill

ГОСТ 3514-94

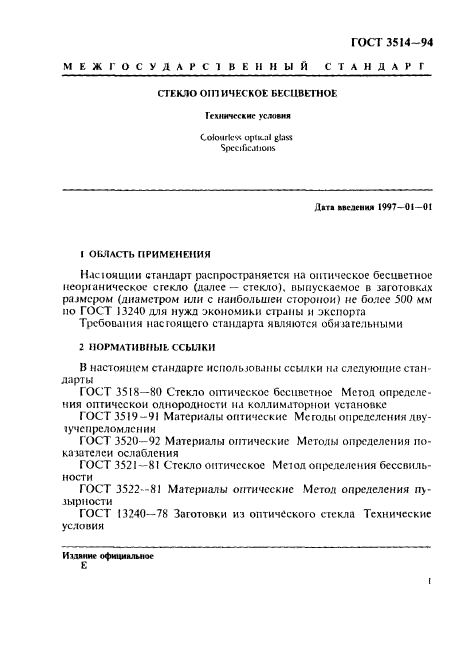

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТЕКЛО ОПТИЧЕСКОЕ БЕСЦВЕТНОЕ

Технические условия

Colourtevs optical glass SpCClf>C.)1lO«IS

Д»т» ммпм 1997-01-01

1    ОБЛАСТЬ ПРИМЕНЕНИЯ

Масюншии стандарт распространяется на оптическое бесцветное неорганическое сгекло (далее — стекло), выпускаемое в заготовках размером (диаметром или с наибольшей стороной) не более 500 мм по ГОСТ 13240 для нужд экономики страны и экспорта

Требования настоящего стандарта являются обязательными

2    НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте не полью паны ссылки на следующие стандарты

ГОСТ 3518-80 Стекло оптическое бесцветное Метоп опредсле-ния оптической однородности на коллиматорнои установке

ГОСТ 3519-91 Материалы оптические Методы определения дву-1учспреломлсния

ГОСТ 3520-92 Материалы оптические Методы определения показателей ослабления

ГОСТ 3521-81 Стекло оптическое Метол определения бессвиль-ности

ГОСТ 3522-81 Материалы оптические Метол определения п>-зырности

ГОСТ 13240-78 Заготовки из оптического стекла Технические условия

Иииие официальное

Е

I

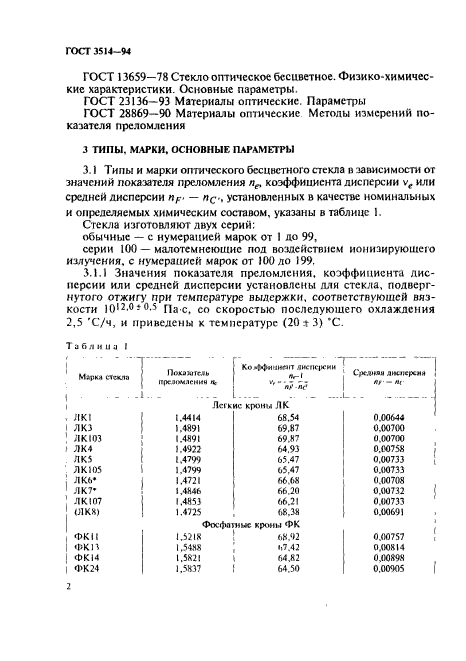

ГОСТ 3514-М

ГОСТ 13659-78 Стекло оптическое бесцветное. Физико-химичес-кие характеристики. Основные параметры.

ГОСТ 23136-93 Материалы оптические. Параметры

ГОСТ 28869-90 Материалы оптические Метолы измерений показателя преломления

3 ТИПЫ. МАРКИ, ОСНОВНЫЕ ПАРАМЕТРЫ

3.1    Типы и марки оптического бесцветного стекла н зависимости or значений показателя преломления я^ коэффициента дисперсии v_e или средней дисперсии п_г — п_сустановленных в качестае номинальных и определяемых химическим составом, указаны в таблице 1.

Стекла изготовляют двух серий:

<»6ычные — с нумерацией марок от I до 99,

серии 100 — малотемнеюшие пол воздействием ионизирующею излучения, с нумерацией марок от 100 ло 199.

3.1.1    Значения показателя преломления, коэффициента дисперсии или средней дисперсии установлены дли стекла, подвергнутого отжигу при температуре выдержки, соответствующей вязкости 10*2.0*0.5 На с. со скоростью последующего охлаждения 2,5 ‘С/ч, и приведены к температуре (20 * 3) ’С.

T а б л и и а I

т

.1.

Мдрм стекла Похамгсль прсапмлемин Чс Ко    дисперсии ffr- * С)Х Д.|ЯИ ДМС11С1ХМ4 яг—щ Легкие кроим ЛК

ЛК1 1.4414 68.54 O.OOW4 лкз 1.4Я91 69.87 0.00700 лкюз 1.4891 69.87 0.00700 ЛК4 1.4922 64.93 0.00758 ЛК5 1.4799 65.47 0.00733 Л К105 1.4799 65.47 0.00733 л Кб» 1.4721 66.68 0.00708 ЛК7* 1,4846 66,20 0.00732 ЛК107 1.4853 66.21 0.00733 (ЛКХ) 1.4725 68.38 0.00691 фосфотыс кроны ФК ФКМ 1.5218 68.92 0.00757 ФКП 1.54*8 «.7.42 0.00814 ФКМ 1,5821 * 64,82 0,00898 ФК24 1.5837 64.50 0.00905

2

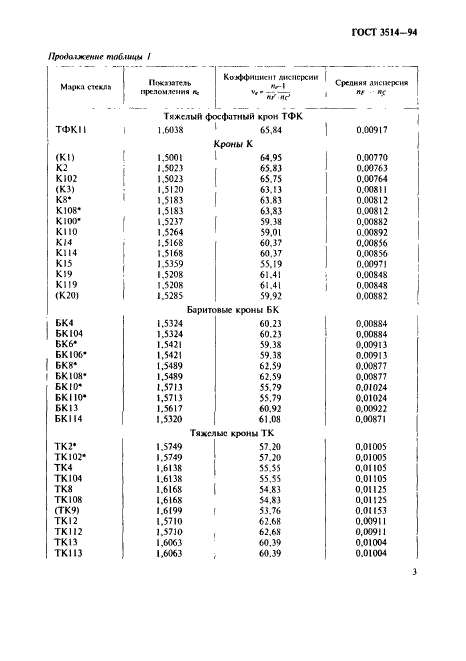

ГОСТ 3514-94

UpmhujKtNHf таблицы /

Марка пекли lllKlUTC.tb Коэффициент дисперсии «^1 Срелкия дис|к прслом.кпмя «с V«S/-S? « я‘ V Тяжелый фосфатный крои ТФК ТФКИ 1.6038 65.84 0.00917 Кроны К (КО 1.5001 64.95 0.00770 К2 1.5023 65.83 0.00763 К102 1.5023 65.7S 0.00764 (КЗ) 1.5120 63.13 0.00811 К8* >.5183 6J.83 0.00812 К108* 1.5183 63.83 0.00812 К100* 1.5237 59.38 0.00882 KII0 1.5264 59.01 0.00892 KI4 1.5168 60,37 0.00856 К! 14 1.5168 60.37 O.OOS56 К15 1.5359 5S.19 0.00971 К19 1.5208 61.41 0.00848 К119 1.5208 61.41 0.00848 (К20) 1.5285 59.92 0.00882 Баритовые кроны Б К БК4 1.5324 60.23 0.00884 БК104 1.5324 60.2J 0.00884 БК6* 1.5421 59.38 0.00913 БК106* 1.5421 59.38 0.00913 БК8* 1.5489 62.59 0.00877 БК11И* 1.5489 62.59 0,00877 Б К10* 1.5713 55.79 0.01024 БК110* 1.5713 55.79 0.01024 БК13 1.5617 60.92 0.00922 БК 114 1.5320 61.08 0.00871 Тяжелые кроны ТК ТК2* 1.5749 57,20 0.01005 TKI02* 1.5749 57.20 0.01005 ТК4 1.6138 55.55 0.01105 ТК104 1.6138 55.55 0.01105 ТК8 1.6168 54.83 O.OII25 TKI08 1.6168 54.83 0.01125 СТК9) 1.6199 53.76 O.OII53 TKI2 1.5710 62.6К 0.00911 TKII2 1.5710 62.68 0.00911 ТЮЗ 1.6063 60.39 0.01004 TKII3 1.6063 60.39 0.01004

3

ГОСТ 3514-94

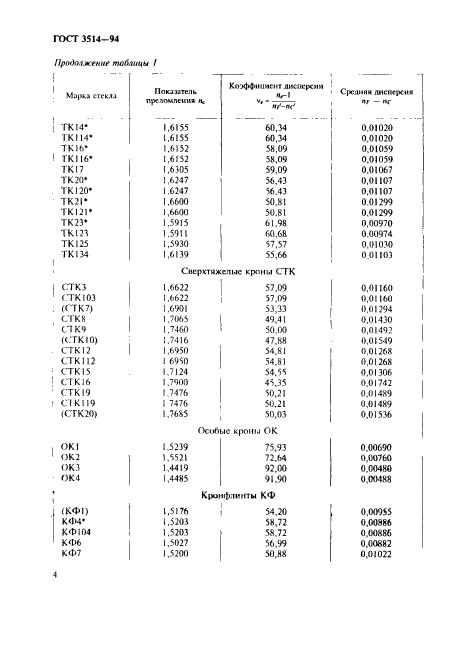

Продолжение таблицы I

Морося crcMJ Псииытель Кох}>фт|иснт лжкерехи •W-I С|К.|ИЯЯ ЛМСПфСМЯ гукломлсик* Чс т — пс ГК 14* 1.6155 60.34 0.01020 ТКМ4- 1.6155 60.34 0.01020 ТК16* 1.6152 58.09 0.01059 ГК 116* 1,6152 58.09 0.01059 TKI7 1.6305 59.09 0.01067 ТК20* 1 /.247 56.43 0.01107 ТК120* 1.6247 56.43 0.01107 TK2I* 1.6600 50,81 0.01299 ТК121» 1,6600 50.81 0.01299 ТК23* 1,5915 61,98 0.00970 Tkm 1.5911 60.68 0.00974 ТК125 1.5930 57,57 0.01030 TKI34 1.6139 55.66 0.01103 Сисрктяжелмс кроны СТК err КЗ 1.6622 57.09 0.01160 ПК 103 1.6622 57.09 0.01160 (ГТК7) 1.6901 53,33 0.01294 СТК8 1.7065 49.41 0.01430 ПК*» 1.7460 50.00 0,0140.? К.ТК10) 1.7416 47.88 0.01549 CTKI2 1.6950 54,81 0,01268 OKI 12 1 69 S0 54.81 0,01268 CTKI5 1,7124 54.5S 0.01306 СТК16 1.7400 45.35 0,01742 CTKI9 1,7476 50.21 0.01489 Cl К119 1 7476 50.21 0,01489 (СГК20) 1 ,7685 50.03 0.01536 {>со6ыс кроны ОК OKI 1,5239 75.93 0.00690 ОК2 1.5521 72.64 0.00760 ОКЗ 1,4419 92.00 0.00480 ОК4 1,4485 91,90 0,00488 Кропф.нчпы КФ (КФ1) 1.5176 54.20 0.00955 К «1*4* 1,5203 58.72 0.00886 КФ1Г>4 1.5203 58.72 0,00886 КФ6 1,5027 56.99 0.00882 КФ7 1.5200 50.88 0,01022

4

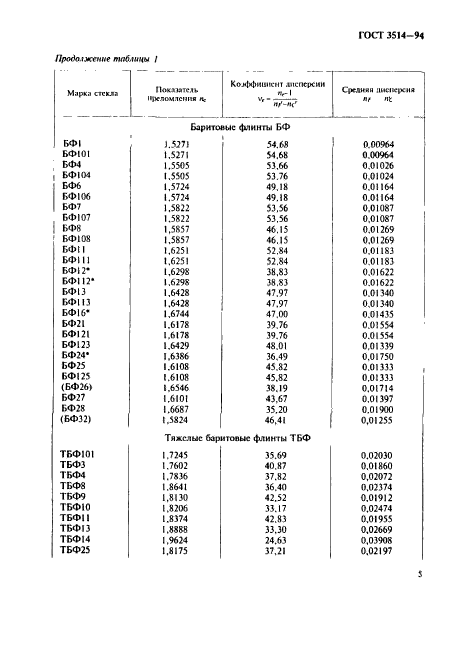

ГОСТ 3514-94

Upa&i.iMfHut таблицы /

IIokjutch.

КОЛМИШКМТ ДНСПГрСИИ я<-1 v‘-w=s?

Маркл citua

■ ■РГЛОМЛСПП* Не

(мритоимс флинги БФ

БФ1 J.527I 34.68 0.00964 БФ101 1,5271 54.68 0,00964 БФ4 1.5505 53.66 0.01026 БФ104 1.5505 53.76 0.01024 БФ6 1.5724 49.18 0.01164 БФ106 1.5724 49.18 0.01164 БФ7 1.5822 53.56 0.01087 БФ107 1.5822 53.56 0.01087 БФ8 1,5857 46.15 0.01269 БФ108 1,5857 46.15 0.01269 БФП 1,6251 52.84 0.01183 БФ111 1,6251 52.84 0.01183 БФ12* 1.6298 38,83 0.01622 БФ112* 1.6298 38.83 0.01622 М»»3 1,6428 47.97 0.01 340 БФ113 1,6428 47.97 0.01340 БФ16* 1.6744 47.00 0.01435 БФ21 1.6178 39.76 0.01554 БФ121 1.6178 39.76 0.01554 БФ123 1.6429 48.01 0.01339 БФ24* 1.63S6 36.49 0.01750 БФ25 1.6108 45.82 0.01333 БФ125 1.6108 45.82 0.01333 (БФ26) 1.6546 38.19 0.01714 БФ2? 1.610! 43.67 0.01397 БФ28 1.6687 35.20 0.01900 (БФ32) 1.5824 46,41 0,01255

Тяже лыс бариюпые флинты ТБФ

ТБФ101 1.7245 35.69 0.02030 ТБФЗ 1.7602 40,87 0.01860 ТБФ» 1.7836 37.82 0,02072 ТБФЗ 1.8641 36.40 0.02374 ТБФ9 1,8130 42.52 0.01912 ТБФ10 1.8206 33.17 0.02474 ТБФ11 1.8374 42.83 0,019S5 ТБФ13 1.8888 33.30 0.02669 ТБФ14 1,9624 24.63 0,03908 ТБФ25 1,8175 37,21 0,02197

S

ГОСТ 3514-94

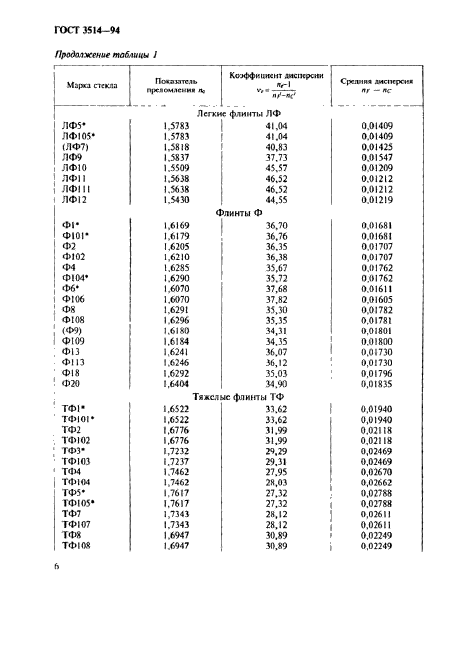

Продолжение таблицы I

Марка стекла Посзитсль Коэффициент диспсрсии IV-1 Срелив» дисперсн» П|)СЯ0МЛС»4И« 1%0 n^-V пг — яс Легкие флимты ЛФ I ЛФ5* 1,5783 41.04 0.01409 I ЛФ№5* 1.5783 41.04 0.01409 1 (ЛФ7) 1,5818 40.83 0.01425 ! ,’1Ф9 1.5837 37.73 0.01547 ! лфю I.5S09 4S.S7 0.01209 J ЛФП 1,5638 46.52 0.01212 1 ЛФШ 1.5638 46.52 0.01212 1 ЛФ12 1.5430 44.55 0.01219 Флинты Ф ! фи 1,6169 36.70 0.01681 ФЮГ 1.6179 36.76 0.01681 ‘ Ф2 1.6205 36.35 0.01707 • Ф102 1,6210 36,38 0,01707 i ‘W 1.6285 35,67 0.01762 ! Ф1М* 1.6290 35.72 0.01762 ; Фб* 1.6070 37,68 0.01611 1 Ф106 1.6070 37,82 0.01605 ! Ф8 1.6291 35,30 0.01782 1 Ф108 1.6296 35.35 0.01781 ! (<М) 1.6180 34,31 0.01801 1 Ф109 I.61S4 34,35 0.01800 ; Ф13 1.6241 36.07 0.01730 • ФПЗ 1.6246 36,12 0,01730 • Ф18 1.6292 35.03 0.017% ! Ф20 1.6404 34.90 0.018 3S j Тяжелые флинты ТФ ТФ1* 1.6522 33.62 0.01940 ■ ТФ101* 1.6522 33,62 0,01940 ТФ2 1.6776 31.99 0.02118 • ТФ102 1.6776 31.99 0.02118 ТФЗ* 1,7232 24,29 0,02469 ■ ТФ103 1.7237 29.31 0,02469 ‘ Т«1»4 1.7462 27.95 0,02670 1 ТФ104 1.7462 28,03 0,02662 ТФ5* 1.7617 27.32 0,02788 ГФ105* 1.7617 27,32 < 0,02788 ТФ7 1,7343 28,12 0,02611 ТФ107 1.7343 28,12 j 0,02611 30.89 > 0.02249 ТФЯ 1.6947 ТФ108 1.6947 30.89 0.02249

6

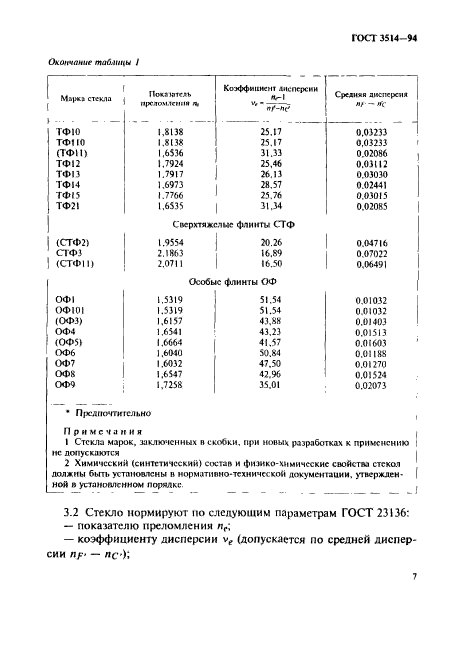

ГОСТ 3514-94

Окончание таблицы I

Ма|ж> стекла Пояаютедь преломления п. Коэффициент дисперсии гъ-\ Средняя дисперсия V‘’ nf-Hc’ я/ ~п: ТФЮ 1.8138 25.17 0.03233 ТФ110 1.8138 25.17 0.03233 СТФ11» 1.6536 31.33 0.02086 ТФ12 1.7924 25,46 0.03 И 2 ТФ13 1.7917 26.13 О.ОЗОЗО ТФ14 1.6973 28.57 0.02441 ТФ15 1.7766 25.76 0.03015 ТФ21 1.6535 | 31.34 Сиерхтяжелые фЯИМТы СТФ 0.02085 (СТФ2) 1.9554 20.26 0.04716 СТФЗ 2.1863 16.89 0.07022 (СТФМ) 2.0711 | 16.50 Особые флинты ОФ 0.06491 ОФ1 1.5319 51.54 0.01032 ОФЮ1 1.5319 51.54 0.01032 (OI>3> 1.6157 43,88 0.0) 403 ОФ4 1.6541 43.23 0.01513 <0Ф5» 1.6664 41.57 0.01603 ОФ6 1.6010 50.84 0.01188 ОФ7 1.6032 47.50 0.01270 ОФХ 1.6S47 42.96 0.01524 ОФ9 1,7258 35.01 0.02073

• Прсдпочттсльно    ,

Примечания    j

1    Стекла марок, заключенных в скобки, при новыч разработках к применению | мс допускаются

2    Химический (синтетический) состав и физико-химические свойства стекол должны быть установлены в нормативно-технической документации. утнержден- | ной в устаноплснном порядке

3.2 Стекло нормируют последующим параметрам ГОСТ 23136:

—    показателю преломления л_г;

—    коэффициенту дисперсии v_e (допускается по средней дисперсии пр‘ — не-);

7

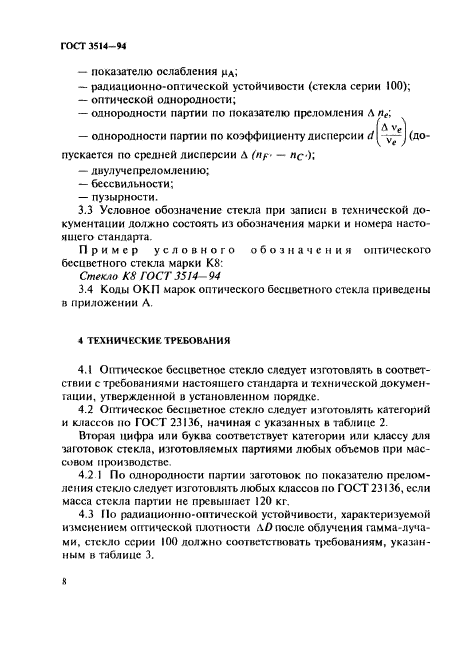

ГОСТ 3514-94

—    показателю ослабления у_А;

—    радиационно-оптической устойчивости (стекла серии 100);

—    оптической однородности;

—    однородности партии по показателю преломления Л п_е\

—    однородности партии по коэффициенту дисперсии    (Д°*

пускается по средней дисперсии Л (пр- — пс )\

—    диулучепреломлению;

—    бессвильности;

—    пузырности.

3.3    Условное обозначение стекла при записи в технической документации должно состоять из обозначения марки и номера настоящего стандарта.

Пример условного обозначения оптического бесцветного стекла марки К8:

Стекло К8 ГОСТ 3514-94

3.4    Коды ОКП марок оптического бесцветного стекла приведены в приложении А.

4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1    Оптическое бесцветное стекло следует изготовлять в соответствии с требованиями настоящего стандарта и технической документации, утвержденной в установленном порядке.

4.2    Оптическое бесцветное стекло следует изготовлять категорий и классов по ГОСТ 23136, начиная с указанных в таблице 2.

Вто|>ая цифра или буква соответствует категории или классу для заготовок стекла, изготовляемых партиями любых объемов при массовом производстве

4.2    I По однородности партии заготовок по показателю преломления стекло следует изготовлять любых классов по ГОСТ 23136, если масса стекла партии не превышает 120 кг.

4.3    По радиационно-оптической устойчивости, характеризуемой изменением оптической плотности Л О после облучения гамма-лучами, стекло серии 100 должно соответствовать требованиям, указанным в таблице 3.

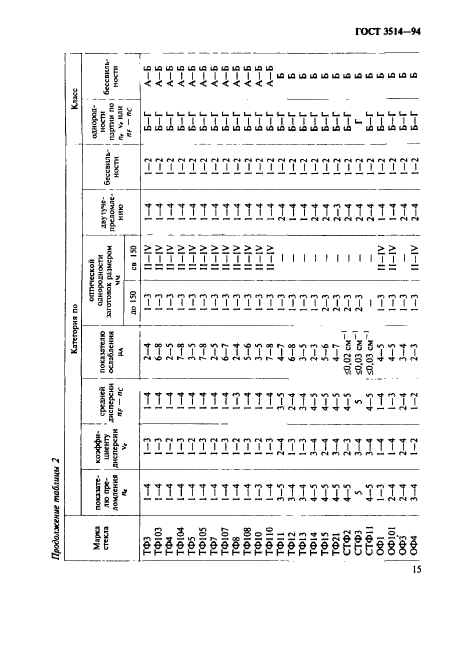

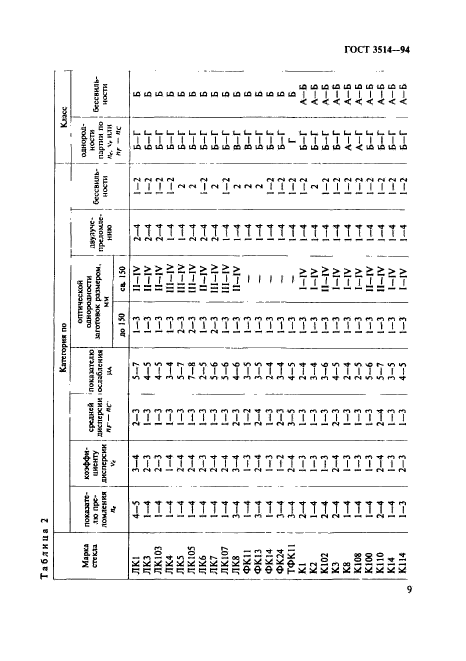

ГОСТ 3514-94

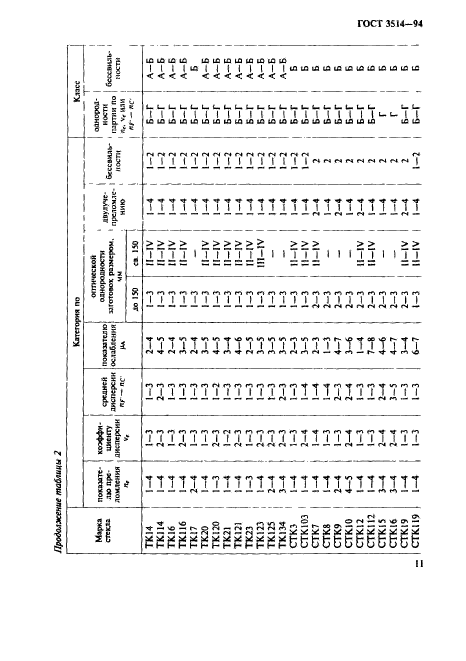

>л Iл lq Ifl LQ UJ    Ul

LObOU3iai£l£U)U3U)i0LQlOl£t£ia| I I | I I I I I I

<<<<<<<<<<

i Г I I I I    I I I I 1 I- j 8-* \Л 1Л Ift It*} i Г) tf) i Г\ (Л    ffN ;Л )Л ‘Л

ULLLLLULL.L i i 1 i I I i L&LOkCLQ<

---

P

a

>>>>>>>>>> >>>>>>>>>> iiIiiiiJ.il’III¹11111 11111

I I II I I I J II I I I! I I i I I II I I I I

55

If

С О S .

« x u 5*?

i* I

J

i T I M i TT i i TT i i i i I i i i i i i

*r ГЧ Г4 «Л> c»> *t

I. 177 i ii ii i M i i M м i i i i T i i

b

lei*

C «• rt

T77’T7’T?77’f77?77777’T??7777

^ л< - N ГЧ ^ n ГН ^ - n - - n---r^ — — — гч — r*

7777777777777777777777777

^ — — — — — — — — ГЛ — r*» — r*\ c*> im — rsn — — — r* — —

я

a

x

П

H

аз

SE

n %n

iSl52lsslsgl||i-₃§_m»IISi5

9

1

I I | «и I «    |    P*N«    I    I    I    I    Г<    I    I    I    I    I    I    I    I

W-HSC JLXXl

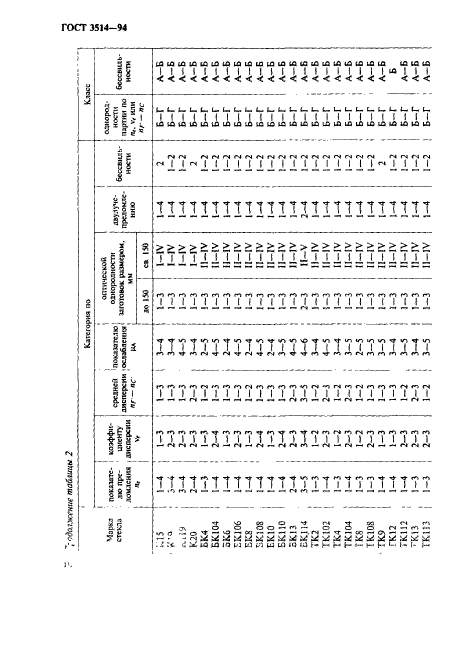

Продолжение таблицы 2

Марка стекла Категория по Класс покамт*-■но преломления л» хоэффм* цискту дисперсии V, СрСДИСЙ дисгкрски ЯГ—ПС показателю ослабления ЙА оегтичсской однородности «готово* рамероч, чм дйудуче- прелочле* иик> Go; с дельности odHcpoJ-мости партии по Яг. vr ИЛИ 1 1 бсссвмль- 1 IIOCTM ю 150 cm 150 «—г 1 ТКИ 1-4 1-3 1-3 2—4 1—3 II—IV 1-2 « Б-Г А-Б TKI14 1-4 2-3 2—3 4—5 1—3 II—IV |_4 1—2 Б-Г А—Б j ТК16 1-4 1-3 1—3 2—4 1—3 II—IV Б-Г А-Б TK1I6 1-4 2-3 1—3 3—S 1—3 II—IV 1-4 1—2 Б-Г А-Б ТК17 2-4 1-3 1—3 2-4 1—3 — 1 —4 1—2 Б-Г Б I ТК20 1-4 1-3 1—3 3—5 1 —3 II—IV 1 —4 1—2 Б-Г А-Б i ТК120 1-3 2-3 1—2 4—5 1—3 II—IV 1—4 1—2 Б-Г А—Б | ТК21 1-4 1-2 1 —3 3-4 1—3 II—IV 1-4 1—2 Б-Г А—Б I ТХ121 1-4 2-3 1—3 4—6 I—3 11—IV 1 —4 1—2 Б-Г А-Б ТХ23 1-3 1-3 1—3 2—5 1—3 II—IV 1 «-4 1—2 Б-Г А-Б ТК123 1-4 2-3 1—3 3—5 1—3 III—IV 1 **4 1—2 Б-Г А-Б TKI25 2-4 2-3 Т—3 3—5 1—з — 1 —4 1-2 Б-Г А-Б TKI34 3-4 2-3 2—3 3—5 — 1 -‘4 1-2 Б-Г А-Б СТКЗ 1-4 1-3 1—3 2—3 1—3 11—IV 1-2 Б-Г Б СТКЮЗ 1-4 2-4 1-4 3—5 1-3 II—IV 1—4 Б-Г Б СТК7 >-4 1-4 1-4 2—3 2-3 II—IV 2—4 Б-Г Б СТК8 1-4 1-3 1-4 1—3 2-3 — 1—4 2 Б-Г Б СТК9 2-4 1-3 2-3 4—7 2-3 — 2—4 Б-Г Б СТКЮ 4-5 2-4 2-4 3-6 2-3 — 1—4 2 Б-Г Б СТК12 1-4 1-3 1-3 1—4 2-3 11—IV 2—4 2 Б-Г Б CTKU2 1-4 1-3 1-3 7-8 2-3 11—IV 1—4 ? Б-Г Б СТК15 3-4 2-4 2—4 4-6 2-3 — 1-4 2 г Б СТК16 3-4 2-4 3-5 4-7 2-3 _ 1-4 2 Г Б СТК19 1-4 1-3 1-3 3-4 2-3 II—IV 2-4 2 Б-Г Б СГК119 1-4 1-3 1-3 6-7 1-3 И—IV 1 —4 1-2 Б-Г Б 1

ГОСТ 3514-94

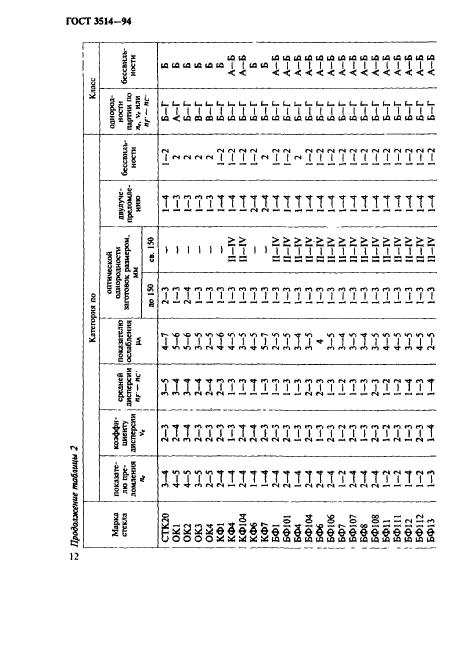

г* Продолжение mc&iuv* 2

Млркл стенда	Юте гори* 00								Класс
	пока» гелю преломления я.	коэффи циенту дисперсии	средней дисперсии Я Г-Ж	помяты» ослабления И*	оптической однородности ыготово* размером, мм		пвулуче- преломле- нкю	6eC£»Ub- ности	однородности партии по я,, w пли я,—иг	бессмиь- НОСТИ
		v»			ао 150	св. 150
СТК20	3-4	2-3	3-5	4-7	2-3		1-4	1-2	Б-Г	Б
1 OKI	4—S	2-4	3-4	5-6	1-3	_	1-3	2	А-Г	Б
I ОК2	4-5	3—4	3-4	5-6	2-4	—	1-3	2	Б-Г	Б
1 ОКЗ	3—5	2-3	2-4	3-5	1—3	—	1-3	2	В-Г	Б
! ОК4	2-5	2-3	2-4	2-5	1—3	—	1-3	2	В-Г	Б
I КФ1	2-4	2-3	2-3	4-6	1—3	—	1-4	1—2	Б-Г	Б
КФ4	1-4	1—3	1—3	4-5	1—3	11—IV	1-4	1—2	Б-Г	А-Б
КФ104	2-4	2-4	1-3	3-5	1—3	II-IV	1—4	1—2	Б-Г	А-Б
КФ6	1-4	2-4	1-4	4-5	1—3	_	2-4	1—2	Б-Г	Б
КФ7	1-4			5-7	1—3	—	2-4	2	Б-Г	Б
БФ1	2-4	2—3	1—3	2-5	1—3	II-IV	1-4	1—2	Б-Г	А-Б
БФ101	2-4	2—3	1—3	3-5	1—3	II—IV	1-4	1—2	Б-Г	А-Б
БФ4	1-4	1—3	1—3	3-4	1—3	II—IV	1-4	2	Б-Г	А-Б
БФ104	2-4	2—3	2—3	3-5	1—3	II—IV	1—4	1—2	Б-Г	А-Б
БФ6	2-4	1—3	2—3	4	1—3	II—IV	1-4	1—2	Б-Г	А-Б
БФ106	2-4	2—3	1—3	3-5	1—3	II—rv	1-4	1—2	Б-Г	А-Б
БФ7	1-2	1—2	1—2	3-4	1—3	II-IV	1-4	1—2	Б-Г	А-Б
БФ107	2-4	2—3	1—3	3-5	1—3	II-IV	1-4	1—2	Б-Г	А-Б
БФ8	2-4	1—3	1—3	3-4	1—3	ll-IV	1-4	1—2	Б-Г	А-Б
БФ103	2-4	2—3	2—3	3-5	1—3	II-IV	1-4	1—2	Б-Г	А-Б
БФ11	1-2	1—2	1—2	4-5	1—3	II-IV	1-4	1—2	Б-Г	А-Б
БФШ	1-2	2—3	1—2	4-5	1—3	II-IV	1-4	1—2	Б-Г	А-Б
БФ12	1-4	1—3	1-4	3-5	1—3	II-IV	1-4	1—2	Б-Г	А-Б
1 БФ112	1-2	2—3	1-3	4-5	1—3	II-IV	1-4	1—2	Б-Г	А-Б
\ БФ13	1-3	1—4	1-4	2-5	1-3	II-IV	1-4	1-2	Б-Г	А-Б

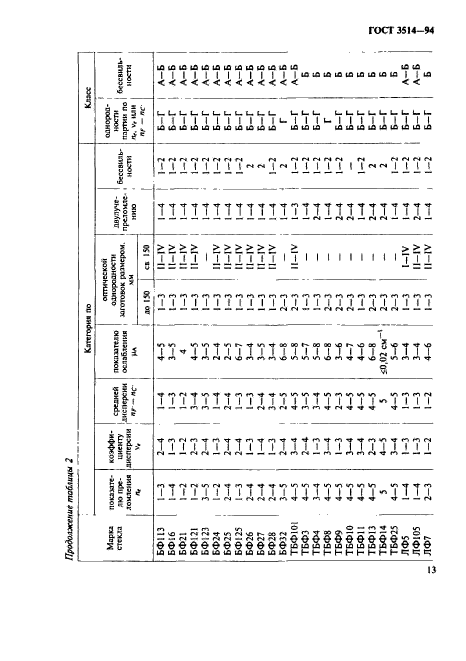

ГОСТ 3514-М

Продолжение тоблицы 2

*	л о 4 г		USlOlAlOlAlOlObQLflUSUSlflU} iO Ui | | | | | | | | |Ш <<<<<<<<<<<<< <<
	ш i С ^		L.ULLLLLL.L.LL L- L_ L. bLLULLLLL lliulllulllllllll LAl£l£U3LOlAl£iat£l£lO iH uQ uQ uOU3lCU3U31^l2uQlO
1 1	1 -й ц и О лх	■—	WNnfWrjr^MfH Г« г* ГЫ Г* Г4 ГЧ M N Л4 N 11111111гч‘’41г<11111 1 J. ~ ~ 1111
	• 3 г о Z *1′		шпшпшшшшш
	* & & 8 21 * о § 5	? « V	>>>> >>>>>> > >>> Jili1IIIIII11 11 1 1 1 1 1 1 111L
		а i	1 1 1 1 1 1 ! 1 1 1 1 1 1 I 1 1 1 1 1 1 1 1 1 1 1 — — — — — — — — — — — r*<4 — — Г4Г4Г* — ГЧС^ГМ — — —
	И1 II		T «л<л <Л<Л^'ЛГ>«*Л9»ЮЬ(000>ОГ’Озе L i* i И i il iT i i i i iT i i I^TTTI ?;
	« 5 ь iju		1 1 1 1 II 1 1 1 1 1 1 1 1 1 1 1 1 1 и 1 1 1 1 — — —
	• s ?!!>• sai		n r< n -J « гг ТГ n 7 n -J •♦гл*» i mTini 1 iiii мим ill i i is — — <4
	S e 2		»П»УГ<Г<»ЛГ<Ч»0^«У^1Л(Л«Л»Г'Л'Л'0«Л»П V*» ТГ <П mm mimTmmiji minimi
	3 3 5 б		n — m «л !5 eeeeeeeeeeeeSSSSSSSSSSeee u3uauju5usbaiaujuQifiuaujJ-»-l-(-l-»-*l-HHt-e;«^e;

13

* Продолжение таблиц* 2

Марка стекла Кате го рия по Ollttn mhoiw заготовок Класс покамте-1 дк> преломления 1 п. ко*х>«-U иск ту дисперсии V, срсанеЛ дкспгрсми яг— К покаытелю ослаблении Ил кскоП пмости размером, — да>луче преяомле- ■ 1 бсссвнл мости л. породности партии 0 Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Нормативные строительные документы 0 Эффективность грохочения: от чего зависит качество сортировки и как его повысить При покупке качающегося грохота заказчик всегда ожидает получить продукт, соответствующий требованиям ГОСТа или техническим Нормативные строительные документы 0 Товарный бетон М250: технические характеристики, пропорции состава и применение Все о товарном бетоне М250 (класс прочности В20). Разбор точных весовых пропорций цемента, песка Нормативные строительные документы 0 Инертные материалы в строительстве: что это такое, виды и что к ним относится Разбираем, что такое инертные материалы в строительстве, какие виды к ним относятся, где применяются Нормативные строительные документы 0 Сколько кирпича нужно на дом: расчет материала и частые ошибки Ошибиться в расчете кирпича в любую сторону – одинаково плохо. Купишь меньше нужного: придется Нормативные строительные документы 0 Разрешение на строительство в Казахстане: понятный план действий без лишней бюрократии Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться Нормативные строительные документы 0 Эксклюзивный ремонт квартир: как превратить жилье в произведение искусства Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно Задать вопрос эксперту
