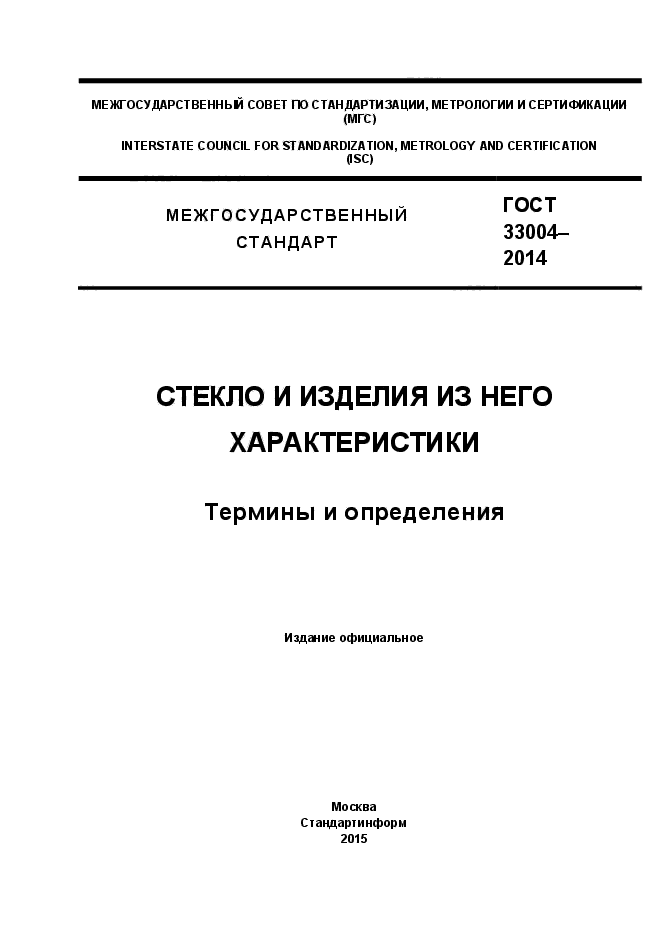

МЕЖГОСУДАРСТВЕННЫЕ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION

(ISC)

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

ГОСТ

33004—

2014

СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО ХАРАКТЕРИСТИКИ
Термины и определения

Издание официальное

Москва

Стацдартинформ

2015

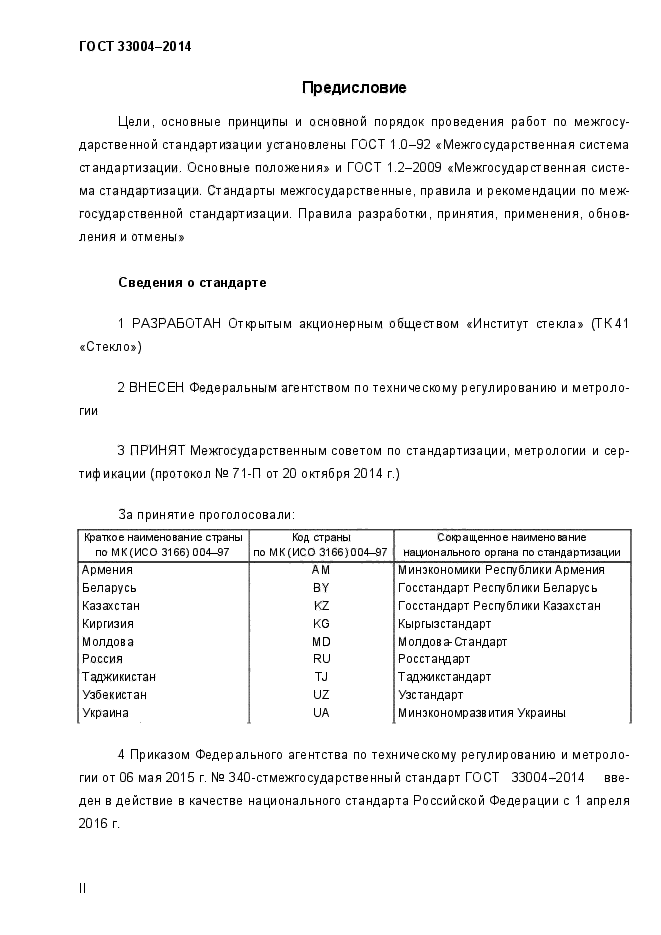

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Институт стекла» (ТК41 «Стекло»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 71-П от 20 октября 2014 г.)

За принятие проголосовали:

Краткое наименование страны по МК(ИСО 3166)004-97	Код страны по МК(ИСО 3166)004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минзкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргыз стандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстаццарт
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узе тан да рт
Украина	UA	Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 06 мая 2015 г. № 340-стмежгосударственный стандарт ГОСТ 33004-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.

ГОСТ 33004-2014

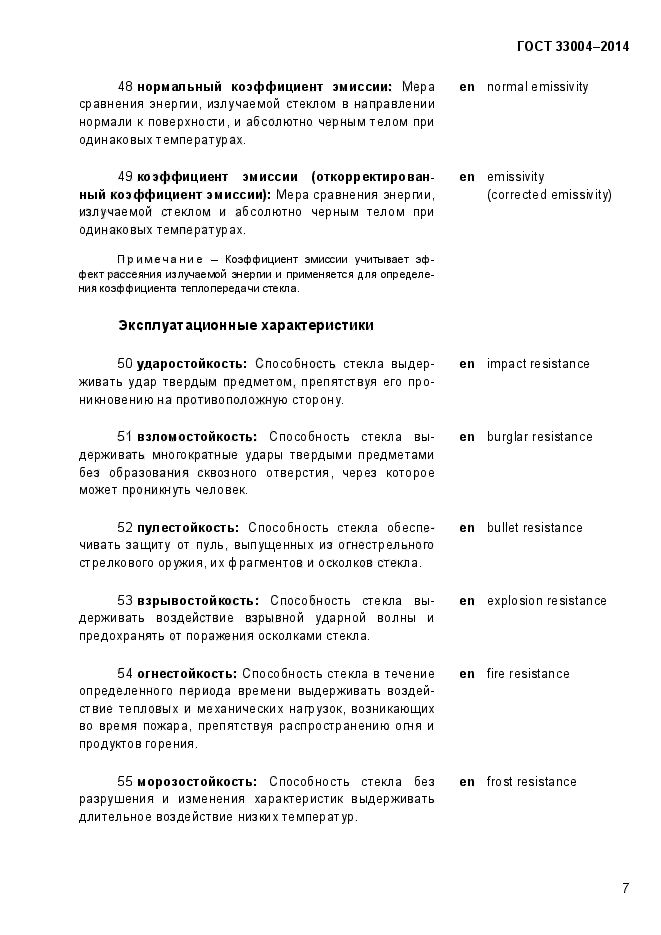

48 нормальный коэффициент эмиссии: Мера еп сравнения энергии, излучаемой стеклом в направлении нормали к поверхности, и абсолютно черным телом при одинаковых температурах.

49 коэффициент эмиссии (откорректирован- еп ный коэффициент эмиссии): Мера сравнения энергии, излучаемой стеклом и абсолютно черным телом при одинаковых температурах.

Примечание — Коэффициент эмиссии учитывает эффект рассеяния излучаемой энергии и применяется для определения коэффициента теплопередачи стекла.

Эксплуатационные характеристики

50 ударостойкость: Способность стекла выдер- еп живать удар твердым предметом, препятствуя его проникновению на противоположную сторону.

51 взломостойкость: Способность стекла вы- еп держивать многократные удары твердыми предметами

без образования сквозного отверстия, через которое может проникнуть человек.

52 пулестойкость: Способность стекла обеспе- еп чивать защиту от пуль, выпущенных из огнестрельного стрелкового оружия, их фрагментов и осколков стекла.

53 взрывостойкость: Способность стекла вы- еп держивать воздействие взрывной ударной волны и предохранять от поражения осколками стекла.

54 огнестойкость: Способность стекла в течение еп определенного периода времени выдерживать воздействие тепловых и механических нагрузок, возникающих

во время пожара, препятствуя распространению огня и продуктов горения.

55 морозостойкость: Способность стекла без еп разрушения и изменения характеристик выдерживать длительное воздействие низких температур.

normal emissivity

emissivity

(corrected emissivity)

impact resistance

burglar resistance

bullet resistance

explosion resistance

fire resistance

frost resistance

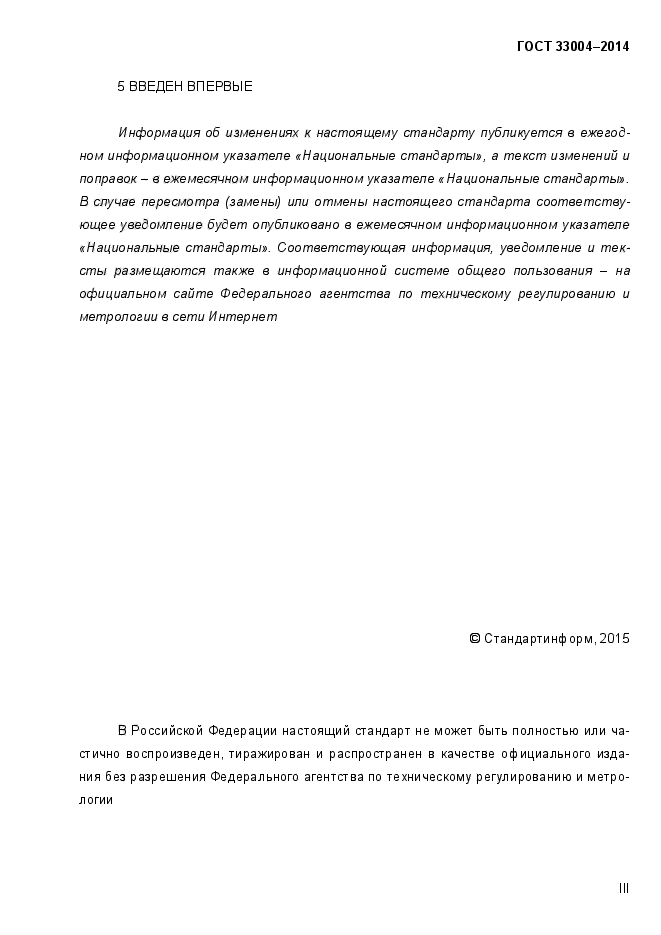

5 ВВЕДЕН ВПЕРВЫЕ

ГОСТ 33004-2014

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метро

логии

ГОСТ 33004-2014

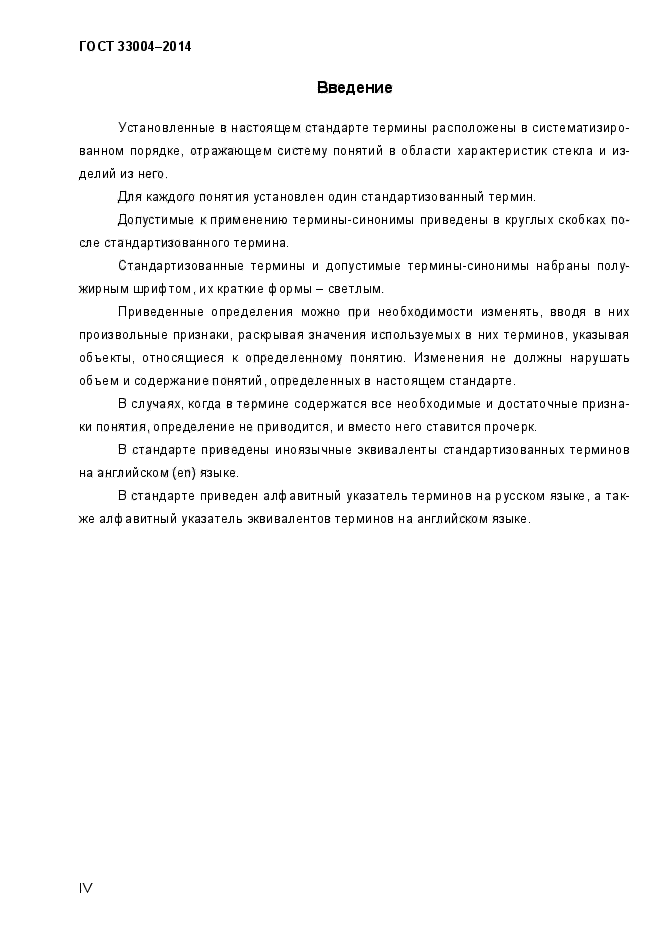

Введение

Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области характеристик стекла и изделий из него.

Для каждого понятия установлен один стандартизованный термин.

Допустимые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина.

Стандартизованные термины и допустимые термины-синонимы набраны полужирным шрифтом, их краткие формы — светлым.

Приведенные определения можно при необходимости изменять, вводя в них произвольные признаки, раскрывая значения используемых в них терминов, указывая объекты, относящиеся к определенному понятию. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.

В случаях, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приводится, и вместо него ставится прочерк.

В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском (еп) языке.

В стандарте приведен алфавитный указатель терминов на русском языке, а также алфавитный указатель эквивалентов терминов на английском языке.

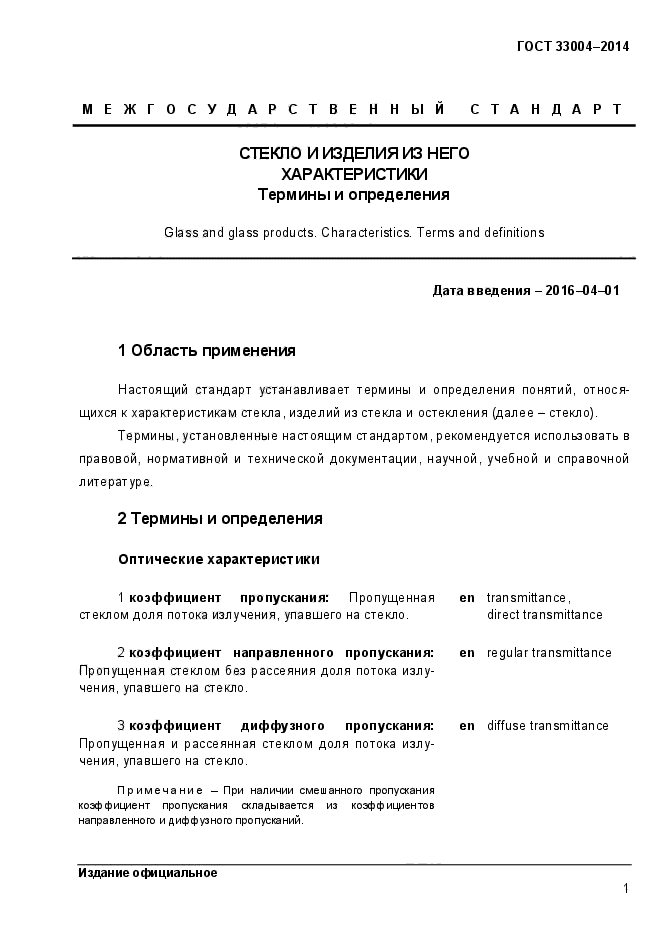

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО ХАРАКТЕРИСТИКИ Термины и определения

Glass and glass products. Characteristics. Terms and definitions

Дата введения — 2016-04-01

1 Область применения

Настоящий стандарт устанавливает термины и определения понятий, относящихся к характеристикам стекла, изделий из стекла и остекления (далее — стекло).

Термины, установленные настоящим стандартом, рекомендуется использовать в правовой, нормативной и технической документации, научной, учебной и справочной литерат уре.

2 Термины и определения
Оптическиехарактер ист ики

1 коэффициент пропускания: Пропущенная

стеклом доля потока излучения, упавшего на стекло.

en transmittance, direct transmittance

2 коэффициент направленного пропускания: еп regular transmittance

Пропущенная стеклом без рассеяния доля потока излучения, упавшего на стекло.

3 коэффициент диффузного пропускания: en diffuse transmittance

Пропущенная и рассеянная стеклом доля потока излучения, упавшего на стекло.

Примечание — При наличии смешанного пропускания коэффициент пропускания складывается из коэффициентов направленного и диффузного пропусканий.

Издание официальное

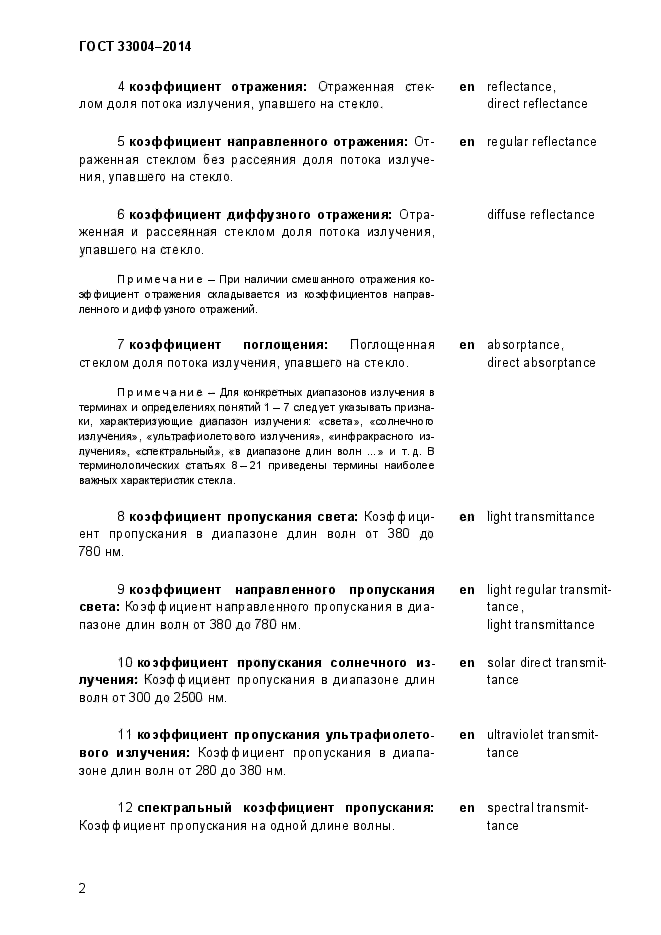

4 коэффициент отражения: Отраженная стек- еп лом доля потока излучения, упавшего на стекло.

5 коэффициент направленного отражения: От- еп

раженная стеклом без рассеяния доля потока излучения, упавшего на стекло.

6 коэффициент диффузного отражения: Отраженная и рассеянная стеклом доля потока излучения, упавшего на стекло.

Примечание — При наличии смешэнного отражения ко-эффициент отражения складывается из коэффициентов направленного и диффузного отражений.

7 коэффициент поглощения: Поглощенная еп

стеклом доля потока излучения, упавшего на стекло.

Примечание — Для конкретных диапазонов излучения в терминах и определениях понятий 1—7 следует указывать признаки, характеризующие диапазон излучения: «света», «солнечного излучения», «ультрафиолетового излучения», «инфракрасного излучения», «спектральный», «в диапазоне длин волн …» и т. д. В терминологических статьях 8-21 приведены термины наиболее важных характеристик стекла.

8 коэффициент пропускания света: Коэффици- еп ент пропускания в диапазоне длин волн от 380 до

780 нм.

9 коэффициент направленного пропускания еп света: Коэффициент направленного пропускания в диапазоне длин волн от 380 до 780 нм.

10 коэффициент пропускания солнечного из- еп лучения: Коэффициент пропускания в диапазоне длин волн от 300 до 2500 нм.

11 коэффициент пропускания ультрафиолето- еп вого излучения: Коэффициент пропускания в диапазоне длин волн от 280 до 380 нм.

12 спектральный коэффициент пропускания: еп

Коэф ф ициент пропускания на одной длине волны.

reflectance, direct reflectance

regular reflectance

diffuse reflectance

absorptance, direct absorptance

light transmittance

light regular transmittance,

light transmittance

solar direct transmittance

ultraviolet transmittance

spectral transmittance

ГОСТ 33004-2014

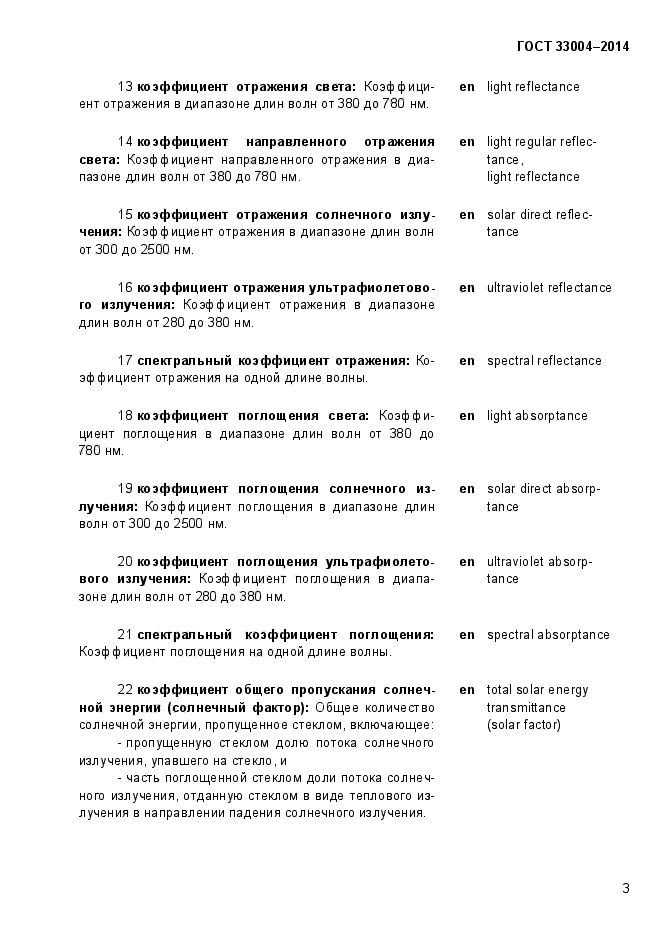

13 коэффициент отражения света: Коэффици- еп ент отражения в диапазоне длин волн от 380 до 780 нм.

14 коэффициент направленного отражения еп света: Коэффициент направленного отражения в диапазоне длин волн от 380 до 780 нм.

15 коэффициент отражения солнечного излу- еп чения: Коэффициент отражения в диапазоне длин волн

от 300 до 2500 нм.

16 коэффициент отражения ультрафиолетово- еп го излучения: Коэффициент отражения в диапазоне длин волн от 280 до 380 нм.

17 спектральный коэффициент отражения: Ко- еп

эффициент отражения на одной длине волны.

18 коэффициент поглощения света: Коэффи- еп циент поглощения в диапазоне длин волн от 380 до

780 нм.

19 коэффициент поглощения солнечного из- еп лучения: Коэффициент поглощения в диапазоне длин волн от 300 до 2500 нм.

20 коэффициент поглощения ультрафиолете- еп вого излучения: Коэффициент поглощения в диапазоне длин волн от 280 до 380 нм.

21 спектральный коэффициент поглощения: еп

Коэффициент поглощения на одной длине волны.

22 коэффициент общего пропускания солнеч- еп ной энергии (солнечный фактор): Общее количество солнечной энергии, пропущенное стеклом, включающее:

— пропущенную стеклом долю потока солнечного излучения, упавшего на стекло, и

— часть поглощенной стеклом доли потока солнечного излучения, отданную стеклом в виде теплового излучения в направлении падения солнечного излучения.

light reflectance

light regular reflectance,

light reflectance

solar direct reflectance

ultraviolet reflectance

spectral reflectance

light absorptance

solar direct absorptance

ultraviolet absorptance

spectral absorptance

total solar energy transmittance (solar factor)

ГОСТ 33004-2014

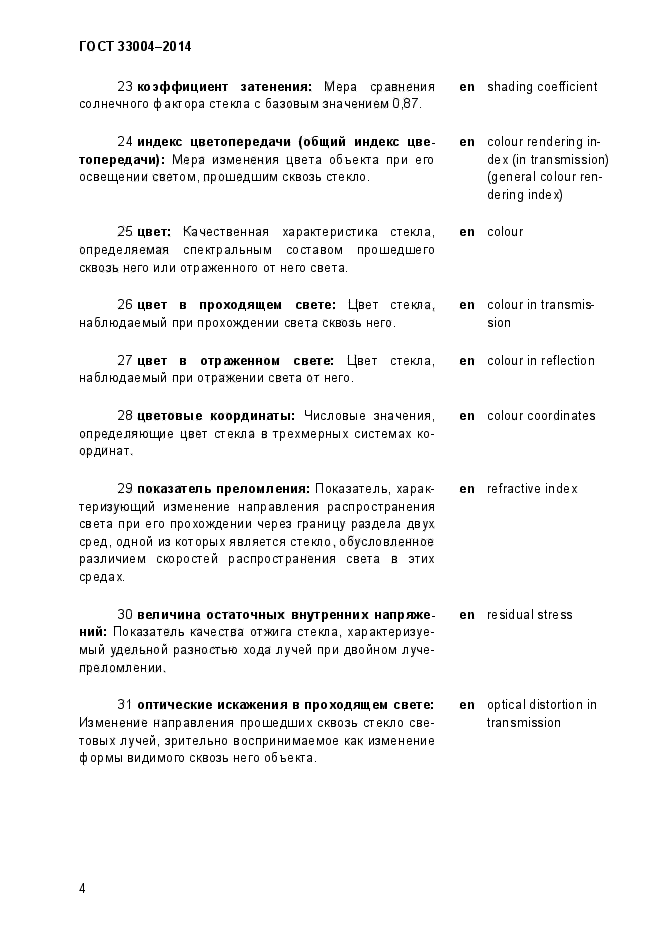

23 коэффициент затенения: Мера сравнения еп

солнечного ф актора стекла с базовым значением 0,87.

24 индекс цветопередачи (общий индекс цве- еп топередачи): Мера изменения цвета объекта при его освещении светом, прошедшим сквозь стекло.

25 цвет: Качественная характеристика стекла, еп

определяемая спектральным составом прошедшего сквозь него или отраженного от него света.

26 цвет в проходящем свете: Цвет стекла, еп

наблюдаемый при прохождении света сквозь него.

27 цвет в отраженном свете: Цвет стекла, еп

наблюдаемый при отражении света от него.

28 цветовые координаты: Числовые значения, еп определяющие цвет стекла в трехмерных системах координат.

29 показатель преломления: Показатель, харак- еп

теризующий изменение направления распространения света при его прохождении через границу раздела двух сред, одной из которых является стекло, обусловленное различием скоростей распространения света в этих средах.

30 величина остаточных внутренних напряже- еп ний: Показатель качества отжига стекла, характеризуемый удельной разностью хода лучей при двойном лучепреломлении.

31 оптические искажения в проходящем свете: еп

Изменение направления прошедших сквозь стекло световых лучей, зрительно воспринимаемое как изменение формы видимого сквозь него объекта.

shading coefficient

colour rendering index (in transmission) (general colour rendering index)

colour

colour in transmission

colour in reflection

colour coordinates

refractive index

residual stress

optical distortion in transmission

ГОСТ 33004-2014

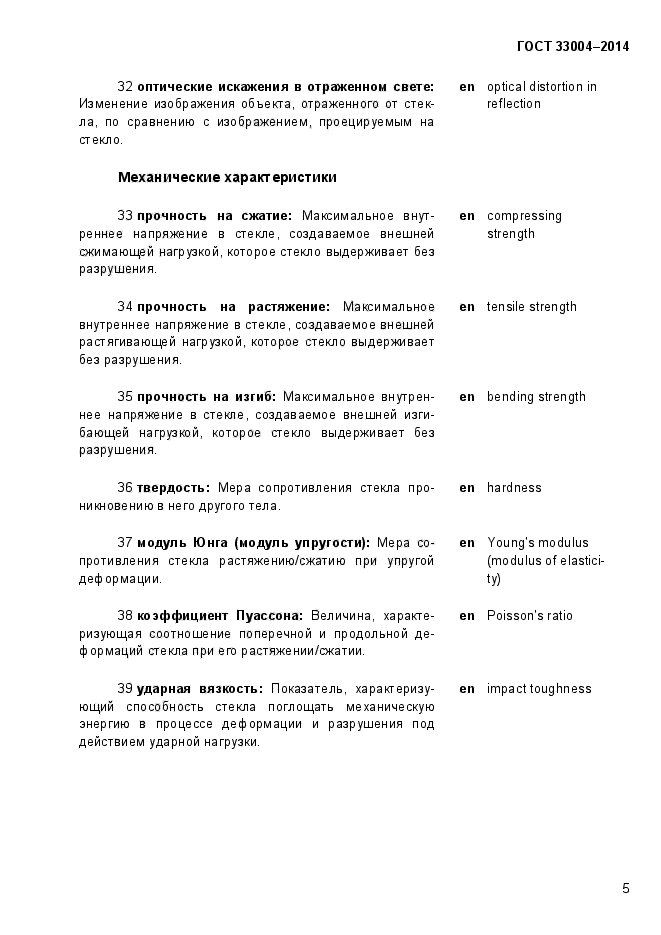

32 оптические искажения в отраженном свете: еп

Изменение изображения объекта, отраженного от стекла, по сравнению с изображением, проецируемым на стекло.

Механ и ч ес кие х ар акт ери сти ки

33 прочность на сжатие: Максимальное внуг- еп реннее напряжение в стекле, создаваемое внешней сжимающей нагрузкой, которое стекло выдерживает без разрушения.

34 прочность на растяжение: Максимальное ей внутреннее напряжение в стекле, создаваемое внешней растягивающей нагрузкой, которое стекло выдерживает

без разрушения.

35 прочность на изгиб: Максимальное внугрен- еп нее напряжение в стекле, создаваемое внешней изгибающей нагрузкой, которое стекло выдерживает без разрушения.

36 твердость: Мера сопротивления стекла про- еп никновению в него другого тела.

37 модуль Юнга (модуль упругости): Мера со- еп противления стекла растяжению/сжатию при упругой

деф ормации.

38 коэффициент Пуассона: Величина, характе- еп ризующая соотношение поперечной и продольной деформаций стекла при его растяжении/сжатии.

39 ударная вязкость: Показатель, харакгеризу- еп ющий способность стекла поглощать механическую энергию в процессе деформации и разрушения под действием ударной нагрузки.

optical distortion in reflection

compressing

strength

tensile strength

bending strength

hardness

Young’s modulus (modulus of elasticity)

Poisson’s ratio

impacttoughness

ГОСТ 33004-2014

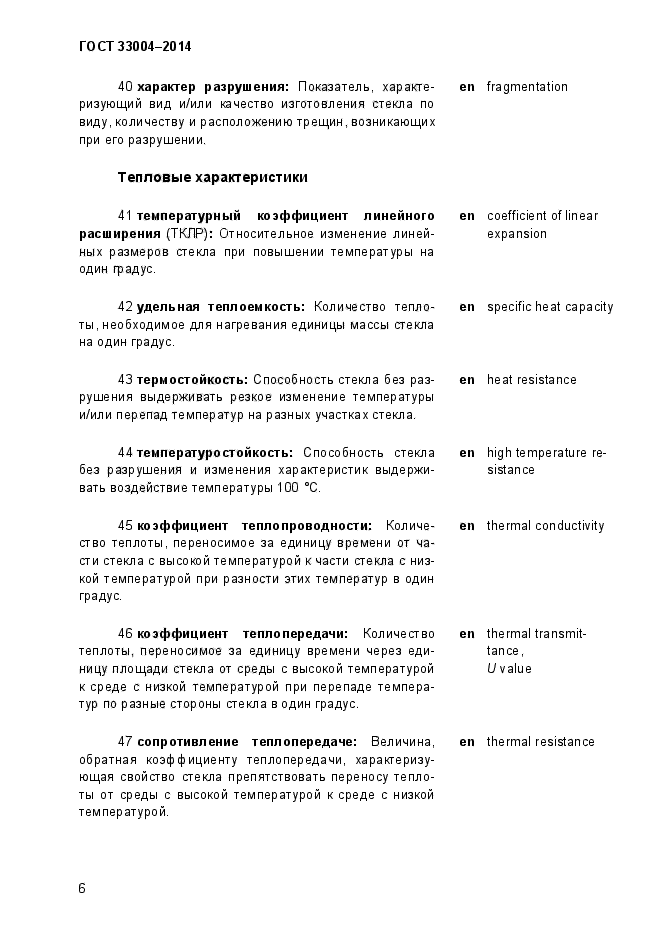

40 характер разрушения: Показатель, харакге- еп ризующий вид и/или качество изготовления стекла по виду, количеству и расположению трещин, возникающих

при его разрушении.

Тепловые характеристики

41 температурный коэффициент линейного еп расширения (ТКЛР): Относительное изменение линейных размеров стекла при повышении температуры на

один градус.

42 удельная теплоемкость: Количество тепло- еп ты, необходимое для нагревания единицы массы стекла

на один градус.

43 термостойкость: Способность стекла без раз- еп рушения выдерживать резкое изменение температуры и/или перепад температур на разных участках стекла.

44 температуростойкость: Способность стекла еп без разрушения и изменения характеристик выдерживать воздействие температуры 100 °С.

45 коэффициент теплопроводности: Количе- еп

ство теплоты, переносимое за единицу времени от части стекла с высокой температурой к части стекла с низкой температурой при разности этих температур в один градус.

46 коэффициент теплопередачи: Количество еп

теплоты, переносимое за единицу времени через единицу площади стекла от среды с высокой температурой

к среде с низкой температурой при перепаде температур по разные стороны стекла в один градус.

47 сопротивление теплопередаче: Величина, еп

обратная коэффициенту теплопередачи, характеризующая свойство стекла препятствовать переносу теплоты от среды с высокой температурой к среде с низкой температурой.

fragmentation

coefficient of linear expansion

specific heat capacity

heat resistance

high temperature resistance

thermal conductivity

thermal transmittance,

U value

thermal resistance
