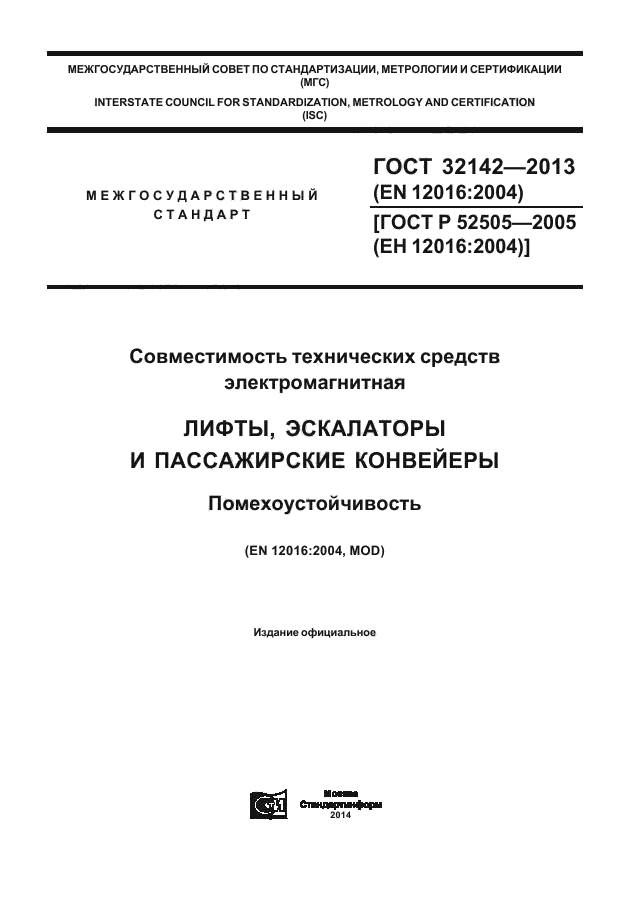

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС) INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC) |
|
|
ГОСТ 32142-2013 |
|
|
МЕЖГОСУДАРСТВЕННЫЙ |
(EN 12016:2004) |
|
СТАНДАРТ |
[ГОСТ P 52505—2005 |
|
(EH 12016:2004)] |
|

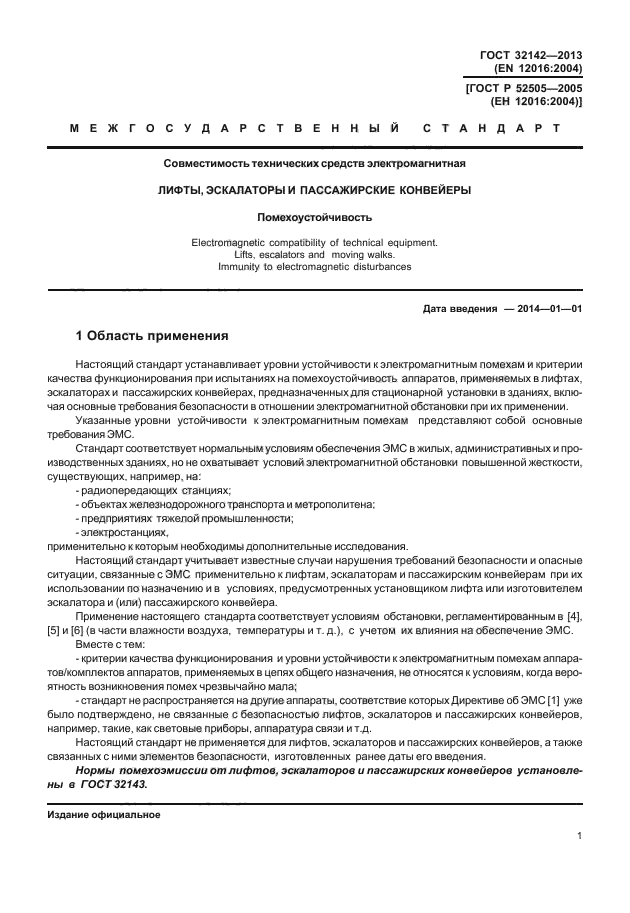

Совместимость технических средств электромагнитная
ЛИФТЫ, ЭСКАЛАТОРЫ И ПАССАЖИРСКИЕ КОНВЕЙЕРЫ
Помехоустойчивость
(EN 12016:2004, MOD)
Издание официальное
2014

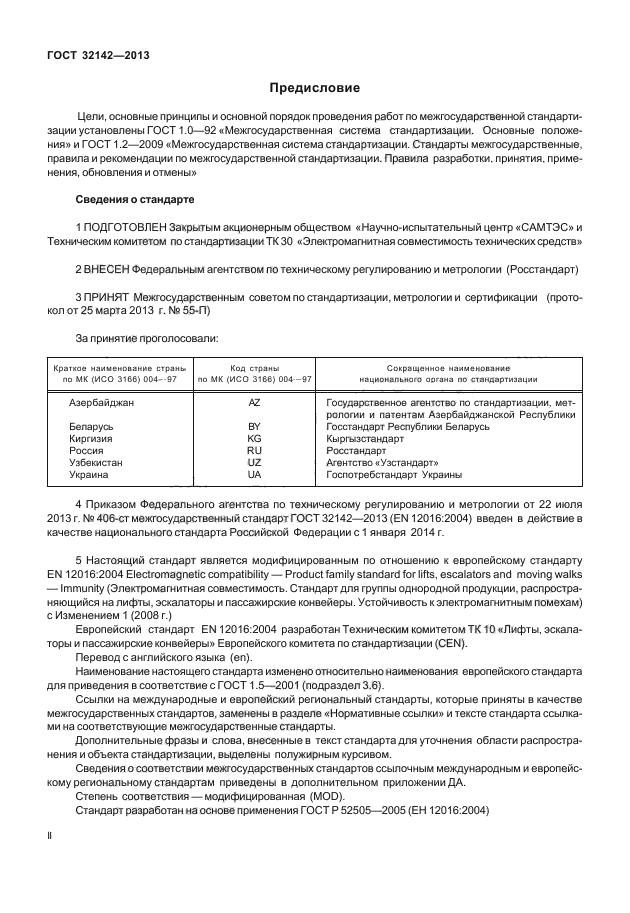

Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения. обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом «Научно-испытательный центр «САМТЭС» и Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств»
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 марта 2013 г. No 55-П)
За принятие проголосовали:
|
Краткое наименование страны по МК (ИСО 3166) 004—97 |
Код страны по МК (ИСО 3166) 004 -97 |
Сокращенное наименование национального оогана по стандартизации |
|
Азербайджан |
AZ |
Государственное агентство по стандартизации, метрологии и патентам Азербайджанской Республики |
|
Беларусь |
BY |
Госстандарт Республики Беларусь |
|
Киргизия |
KG |
Кыргызстандарт |
|
Россия |
RU |
Росстандарт |
|
Узбекистан |
uz |
Агентство «Уэстандарт» |
|
Украина |
UA |
Госпотребсгандарт Украины |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июля 2013r.N9406-стмежгосударственныйстандартГОСТ32142—2013(EN 12016:2004) введен в действиев качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Настоящий стандарт является модифицированным по отношению к европейскому стандарту EN 12016:2004 Electromagnetic compatibility — Product family standard for lifts, escalators and moving svalks — Immunity (Электромагнитная совместимость. Стандарт для группы однородной продукции, распространяющийся на лифты, эскалаторы и пассажирские конвейеры. Устойчивость к электромагнитным помехам) с Изменением 1 (2008 г.)
Европейский стандарт EN 12016:2004 разработан Техническим комитетом ТК 10 «Лифты, эскалаторы и пассажирские конвейеры» Европейского комитета по стандартизации (CEN).
Перевод с английского языка (еп).
Наименование настоящего стандарта изменено относительно наименования европейского стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Ссылки на международные и европейский региональный стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе «Нормативные ссылки» и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Дополнительные фразы и слова, внесенные в текст стандарта для уточнения области распространения и объекта стандартизации, выделены полужирным курсивом.
Сведения о соответствии межгосударственных стандартов ссылочным международным и европейскому региональному стандартам приведены в дополнительном приложении ДА.
Степень соответствия — модифицированная (MOD).
Стандарт разработан на основе применения ГОСТ Р 52505-2005 (ЕН 12016:2004)

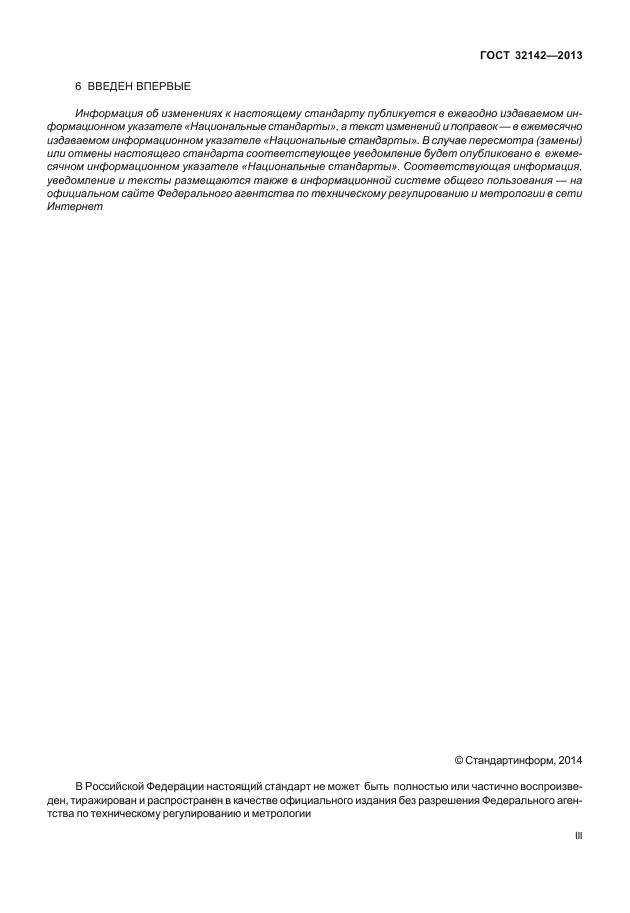

6 ВВЕДЕН ВПЕРВЫЕ
ГОСТ 32142-2013
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок—в ежемесячно издаваемом информационном указателе «Национапьнью стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартииформ. 2014
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
ш

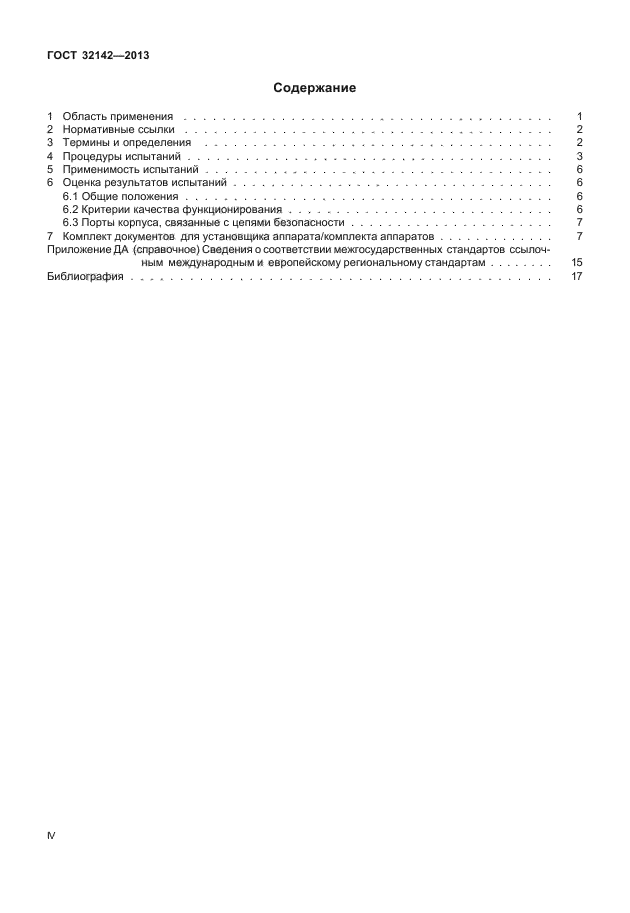

Содержание
1 Область применения………………………………..

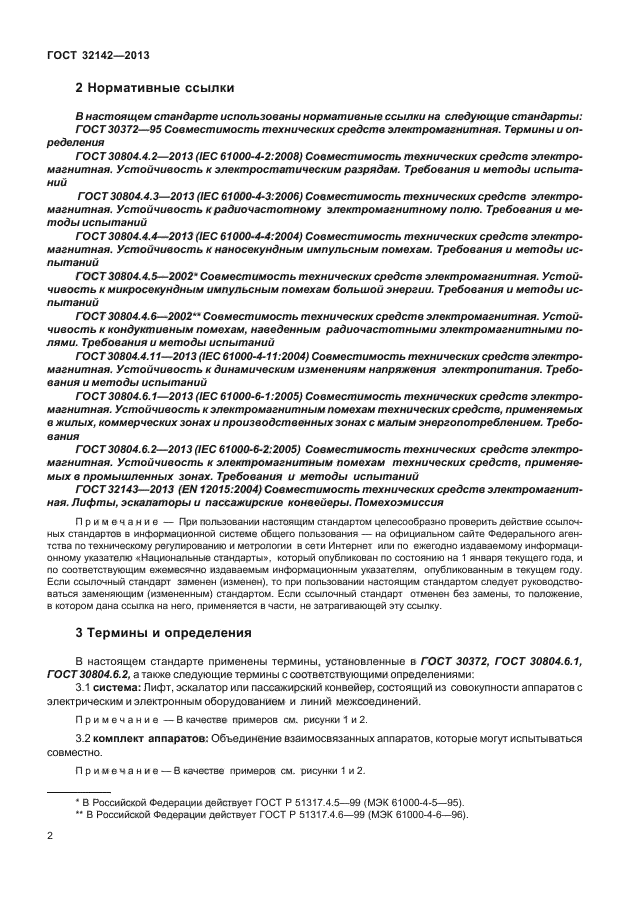

2 Нормативные ссылки………………………………..
3 Термины и определения ………………………………
4 Процедуры испытаний………………………………..
5 Применимость испытаний………………………………
6 Оценка результатов испытаний…………………………….
6.1 Общие положения………………………………..
6.2 Критерии качества функционирования ……………………….
6.3 Порты корпуса, связанные с цепями безопасности………………….
7 Комплект документов для установщика аппарата/комплекта аппаратов………….

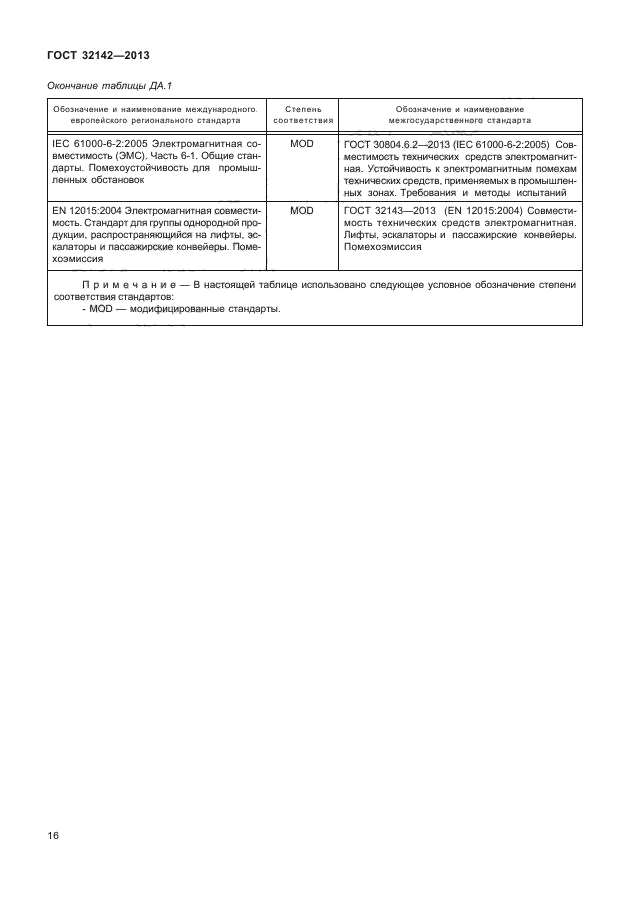

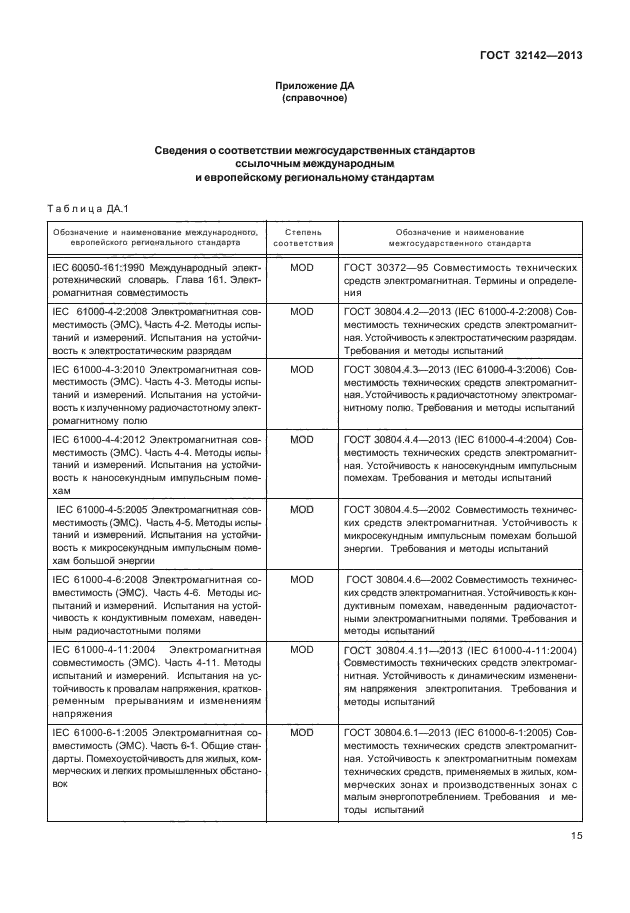

Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным и европейскому региональному стандартам……..

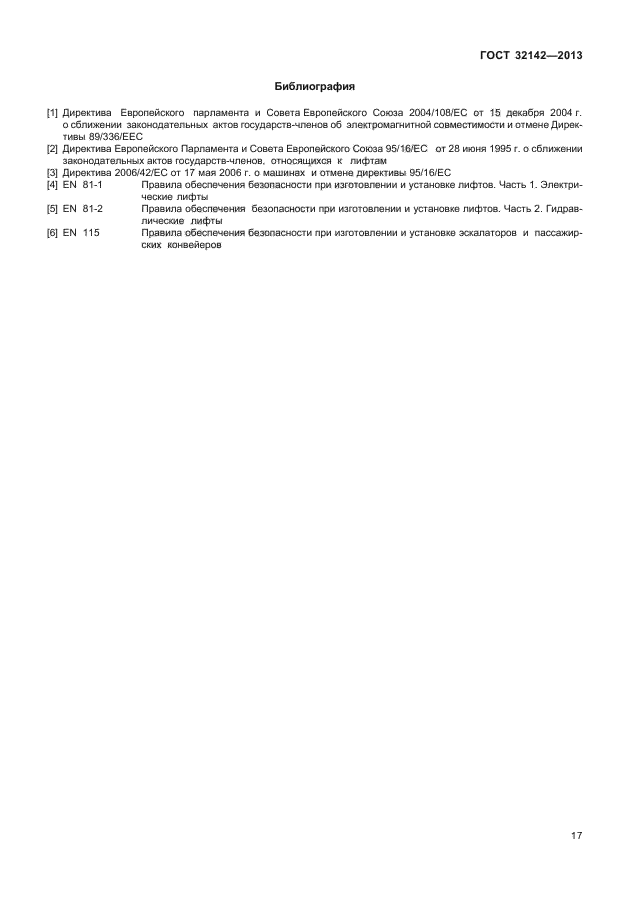

Библиография…………………………………….
ГОСТ 32142-2013

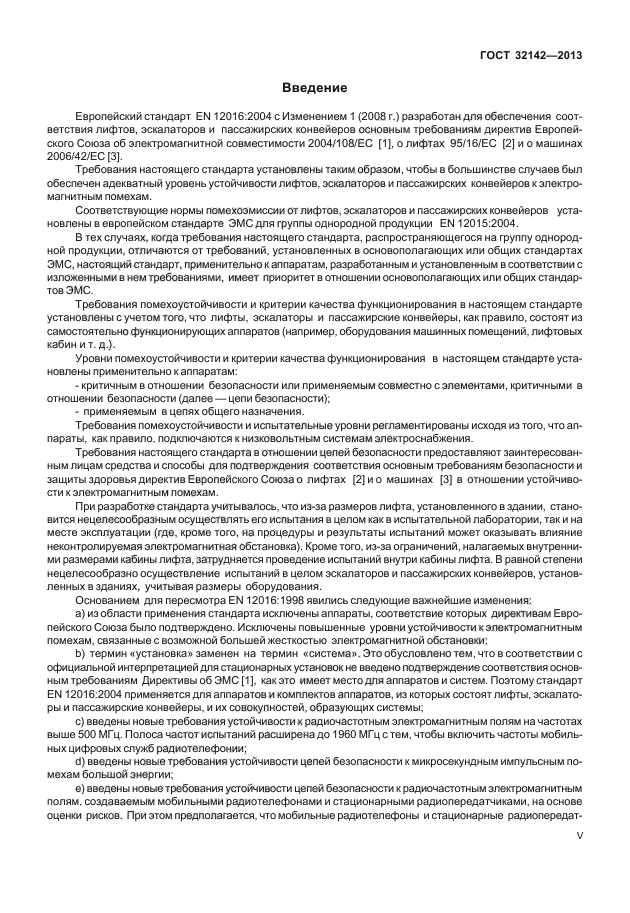

Введение
Европейский стандарт EN 12016:2004 с Изменением 1 (2008 г.) разработан для обеспечения соответствия лифтов, эскалаторов и пассажирских конвейеров основным требованиям директив Европейского Союза об электромагнитной совместимости 2004/108/ЕС [1], о лифтах 95/16/ЕС (2] и о машинах 2006/42/ЕС (3].
Требования настоящего стандарта установлены таким образом, чтобы в большинстве случаев был обеспечен адекватный уровень устойчивости лифтов, эскалаторов и пассажирских конвейеров к электромагнитным помехам.
Соответствующие нормы помехоэмиссии от лифтов, эскалаторов и пассажирских конвейеров установлены в европейском стандарте ЭМС для группы однородной продукции EN 12015:2004.
В тех случаях, когда требования настоящего стандарта, распространяющегося на группу однородной продукции, отличаются от требований, установленных в основополагающих или общих стандартах ЭМС, настоящий стандарт, применительно к аппаратам, разработанным и установленным в соответствии с изложенными в нем требованиями, имеет приоритет в отношении основополагающих или общих стандартов ЭМС.
Требования помехоустойчивости и критерии качества функционирования в настоящем стандарте установлены с учетом того, что лифты, эскалаторы и пассажирские конвейеры, как правило, состоят из самостоятельно функционирующих аппаратов (например, оборудования машинных помещений, лифтовых кабин и т. д.).
Уровни помехоустойчивости и критерии качества функционирования в настоящем стандарте установлены применительно к аппаратам:
— критичным в отношении безопасности или применяемым совместно с элементами, критичными в отношении безопасности (далее — цепи безопасности);
— применяемым в цепях общего назначения.
Требования помехоустойчивости и испытательные уровни регламентированы исходя из того, что аппараты, как правило, подключаются к низковольтным системам электроснабжения.
Требования настоящего стандарта в отношении цепей безопасности предоставляют заинтересованным лицам средства и способы для подтверждения соответствия основным требованиям безопасности и защиты здоровья директив Европейского Союза о лифтах (2] и о машинах (3] в отношении устойчивости к электромагнитным помехам.
При разработке стандарта учитывалось, что из-за размеров лифта, установленного в здании, становится нецелесообразным осуществлять его испытания в целом как в испытательной лаборатории, так и на месте эксплуатации (где. кроме того, на процедуры и результаты испытаний может оказывать влияние неконтролируемая электромагнитная обстановка). Кроме того, из-за ограничений, налагаемых внутренними размерами кабины лифта, затрудняется проведение испытаний внутри кабины лифта. В равной степени нецелесообразно осуществление испытаний в целом эскалаторов и пассажирских конвейеров, установленных в зданиях, учитывая размеры оборудования.
Основанием для пересмотра EN 12016:1998 явились следующие важнейшие изменения:
a) из области применения стандарта исключены аппараты, соответствие которых директивам Европейского Союза было подтверждено. Исключены повышенные уровни устойчивости к электромагнитным помехам, связанные с возможной большей жесткостью электромагнитной обстановки:
b) термин «установка» заменен на термин «система». Это обусловлено тем. что в соответствии с официальной интерпретацией для стационарных установок не введено подтверждение соответствия основным требованиям Директивы об ЭМС [1]. какэто имеет место для аппаратов и систем. Поэтому стандарт EN 12016:2004 применяется для аппаратов и комплектов аппаратов, из которых состоят лифты, эскалаторы и пассажирские конвейеры, и их совокупностей, образующих системы;
c) введены новые требования устойчивости к радиочастотным электромагнитным полям на частотах выше 500 МГц. Полоса частот испытаний расширена до 1960 МГц с тем. чтобы включить частоты мобильных цифровых служб радиотелефонии;
d) введены новые требования устойчивости цепей безопасности к микросекундным импульсным помехам большой энергии;
e) введены новые требования устойчивости цепей безопасности к радиочастотным электромагнитным полям, создаваемым мобильными радиотелефонами и стационарными радиопередатчиками, на основе оценки рисков. При этом предполагается, что мобильные радиотелефоны и стационарные радиопередат-
V

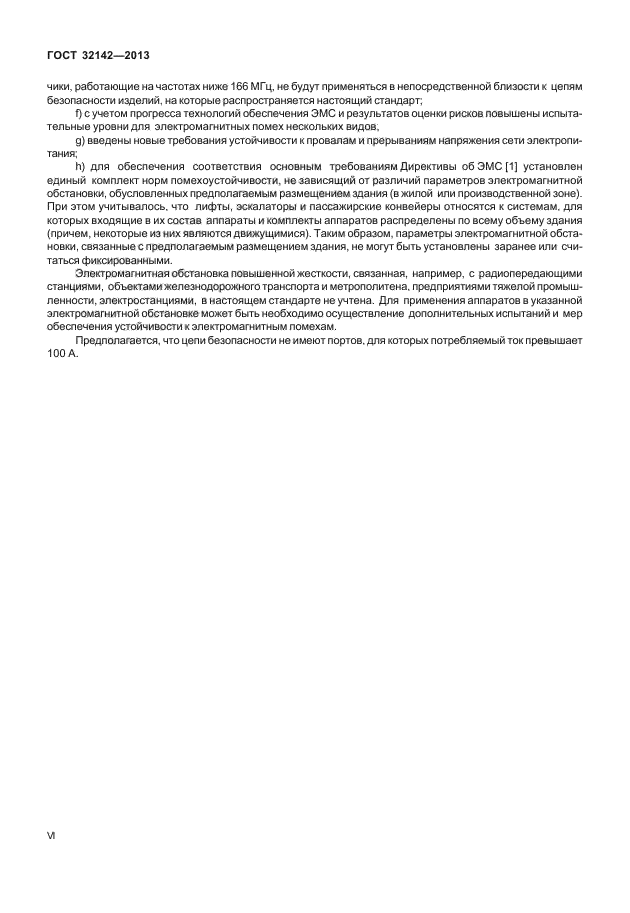

чики. работающие на частотах ниже 166 МГц, не будут применяться в непосредственной близости к цепям безопасности изделий, на которые распространяется настоящий стандарт;
0 с учетом прогресса технологий обеспечения ЭМС и результатов оценки рисхов повышены испытательные уровни для электромагнитных помех нескольких видов.
д) введены новые требования устойчивости к провалам и прерываниям напряжения сети электропитания;
h) для обеспечения соответствия основным требованиям Директивы об ЭМС [1] установлен единый комплект норм помехоустойчивости, не зависящий от различий параметров электромагнитной обстановки, обусловленных предполагаемым размещением здания (в жилой или производственной зоне). При этом учитывалось, что лифты, эскалаторы и пассажирские конвейеры относятся к системам, для которых входящие в их состав аппараты и комплекты аппаратов распределены по всему объему здания (причем, некоторые из них являются движущимися). Таким образом, параметры электромагнитной обстановки. связанные с предполагаемым размещением здания, не могут быть установлены заранее или считаться фиксированными.
Электромагнитная обстановка повышенной жесткости, связанная, например, с радиопередающими станциями, объектами железнодорожного транспорта и метрополитена, предприятиями тяжелой промышленности. электростанциями, в настоящем стандарте не учтена. Для применения аппаратов в указанной электромагнитной обстановке может быть необходимо осуществление дополнительных испытаний и мер обеспечения устойчивости к электромагнитным помехам.
Предполагается, что цепи безопасности не имеют портов, для которых потребляемый ток превышает 100 А.
\Л
ГОСТ 32142-2013
\_J
Е
И
&
10
m
\

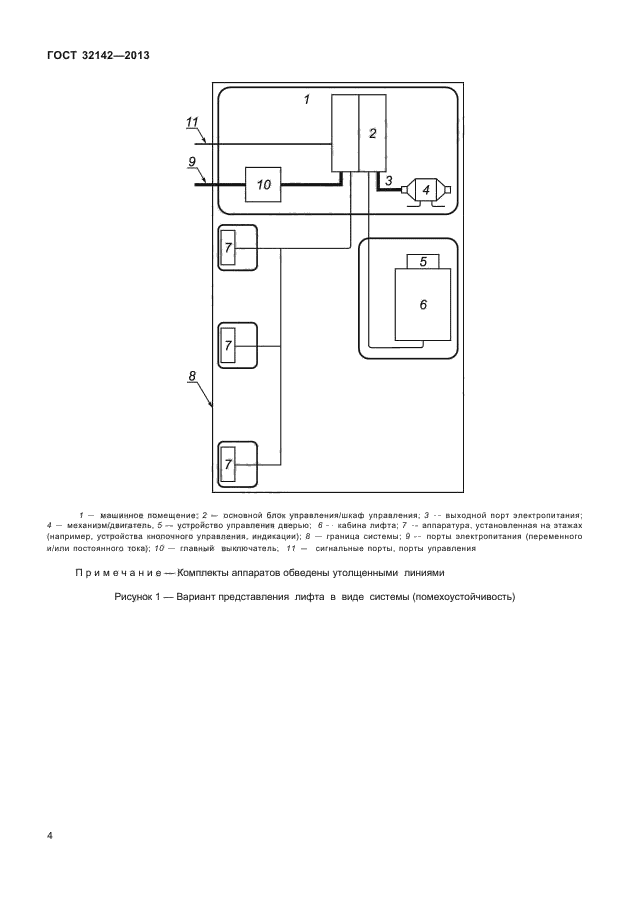

1 — машинное помещение, 2 — основной блок управления/шкаф управления, 3 — выходной порт электропитания, 4 — механизм / двигатель, 5 — устройство управления дверью, 6 -кабиналифта, 7- аппаратура, установленная на этажах (например, устройства кнопочного управления, индикации); 8 — граница системы, 9 — порты электропитания (переменного и/или постоянного тока); 10 — главный выключатель; 11- сигнальные порты, порты управления
Примечани е — Комплекты аппаратов обведены утолщенными линиями
Рисунок 1-Вариант представления лифта в виде системы (помехоустойчивость)
7
ГОСТ 32142-2013
|
Г |
|
\ |

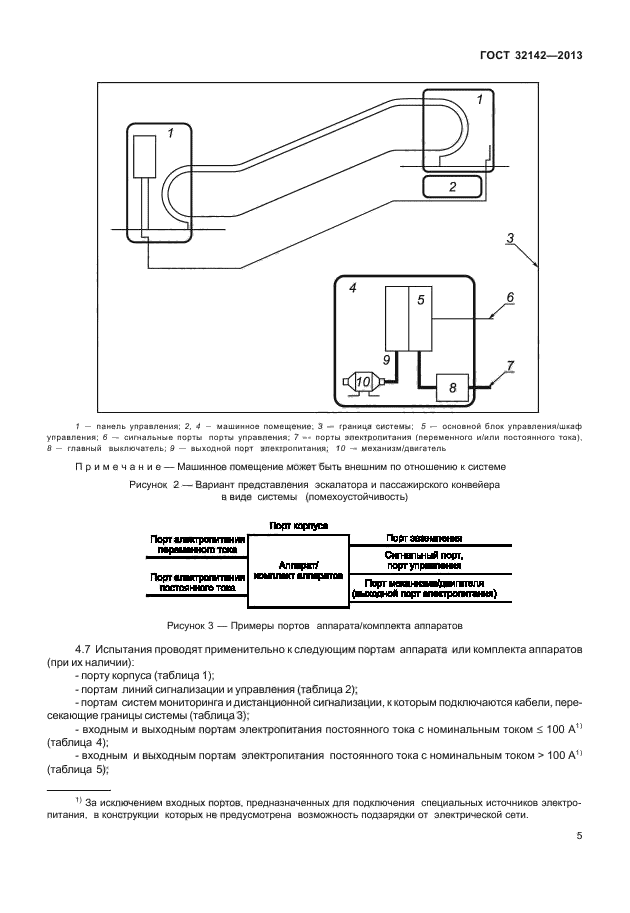

1 — панель управления, 2,4 — машинное помещение, 3 — граница системы; 5 — основной блок управления/шкаф управления, 6′ — сигнальные порты, порты управления, 7 -порты электропитания (переменного и/или постоянного тока); 8 — главный выключатель; Р-выходной порт электропитания, JO-механизм/двигатель
Примечание — Машинное помещение может быть внешним по отношению к системе
Рисунок 2 — Вариант представления эскалатора и пассажирского конвейера в виде системы (помехоустойчивость)
Порт корпуса
Порт электропитания переменного тока
комплект аппаратов
Порт электропитания постоянного тока
Порт механизма/двигателя (выходной порт электропитания’)
Сигнальный порт, порт управления_
Порт заземления
Рисунок 3 — Примеры портов аппарата/комплекта аппаратов
ГОСТ 32142-2013
ГОСТР 52 505 -2005

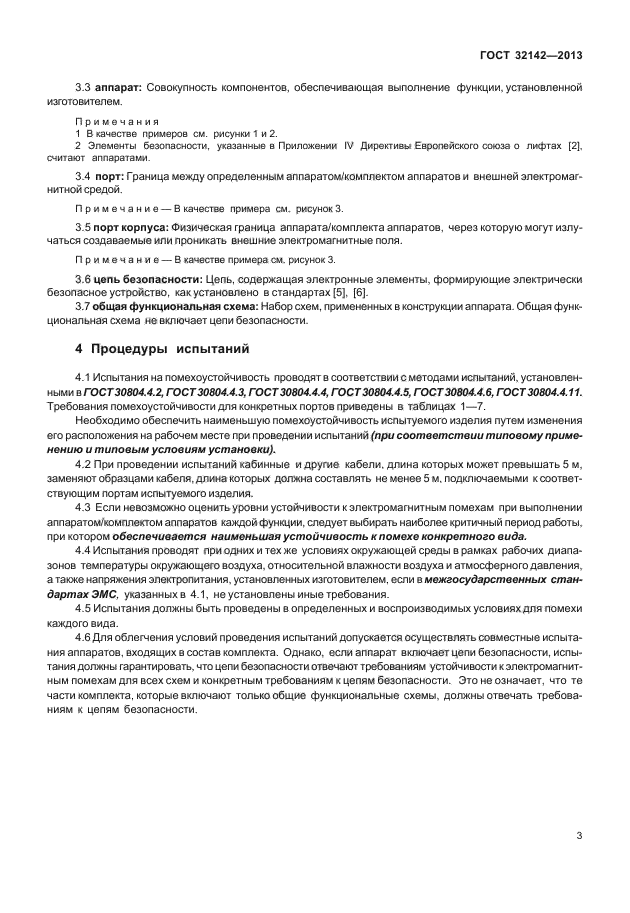

4.7 Испытания проводят применительно к следующим портам аппарата или комплекта аппаратов (при их наличии):
— порту корпуса (таблица 1);
-портам линий сигнализации и управления (таблица 2);

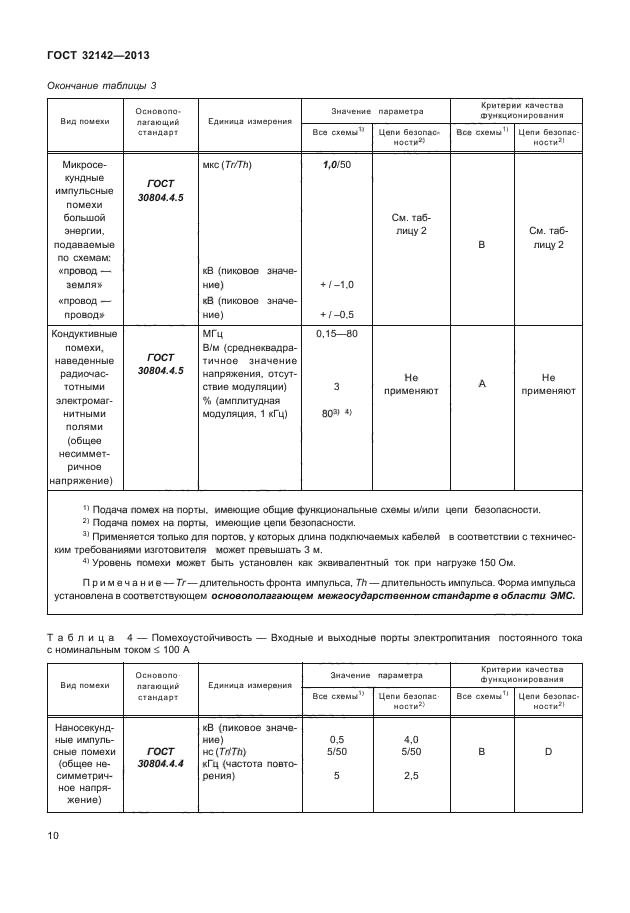

-портам систем мониторинга и дистанционной сигнализации, к которым подключаются ка б ел и, пересекающие границы системы (таблица 3);

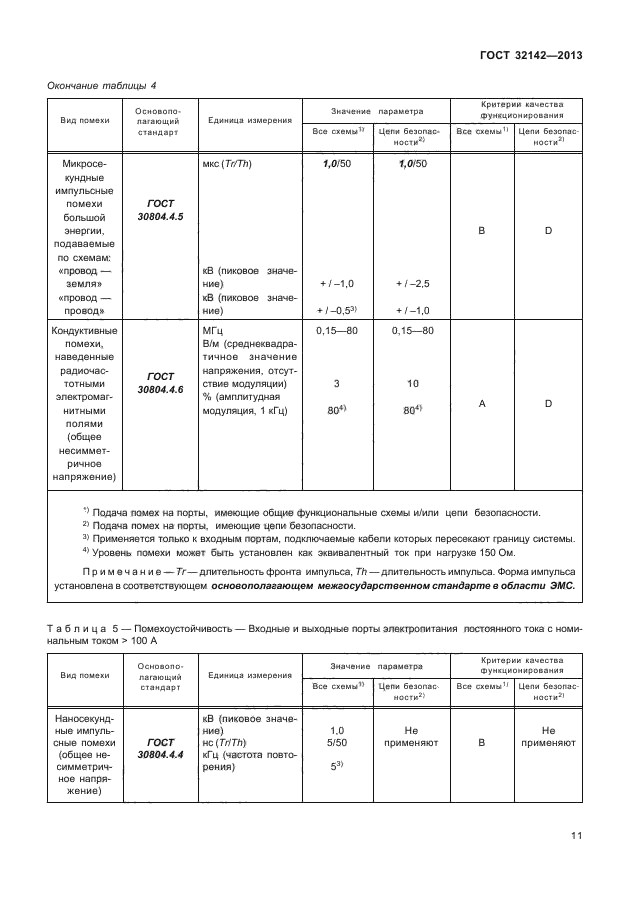

— входным и выходным портам электропитания постоянного тока с номинальным током< 100 А (таблица 4),

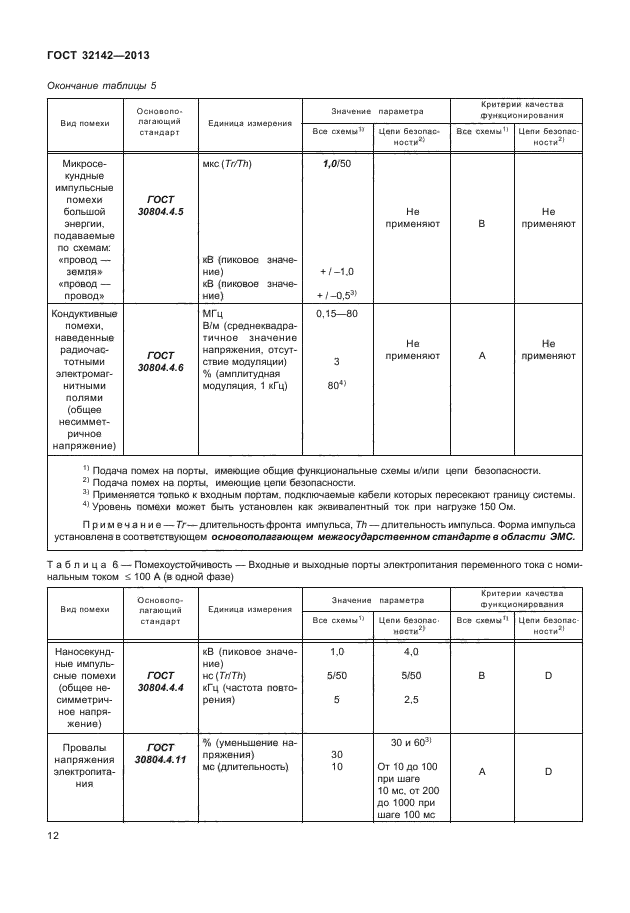

-входным и выходным портам электропитания постоянного тока с номинальным током > 100 А 15 (таблица 5);

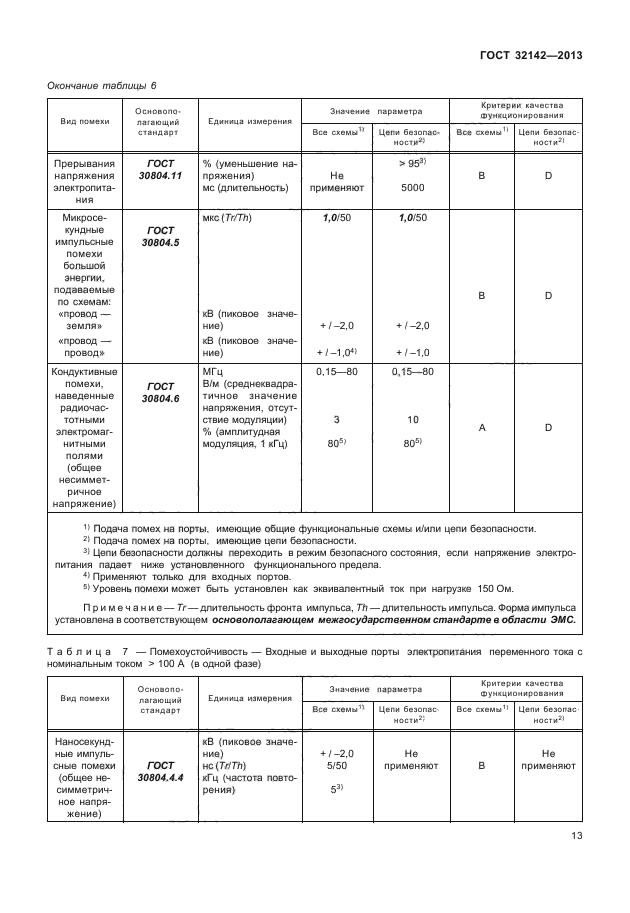

— входным и выходным порта электропитания переменного тока с номинальным током <100 А (в одной фазе) (таблица б);

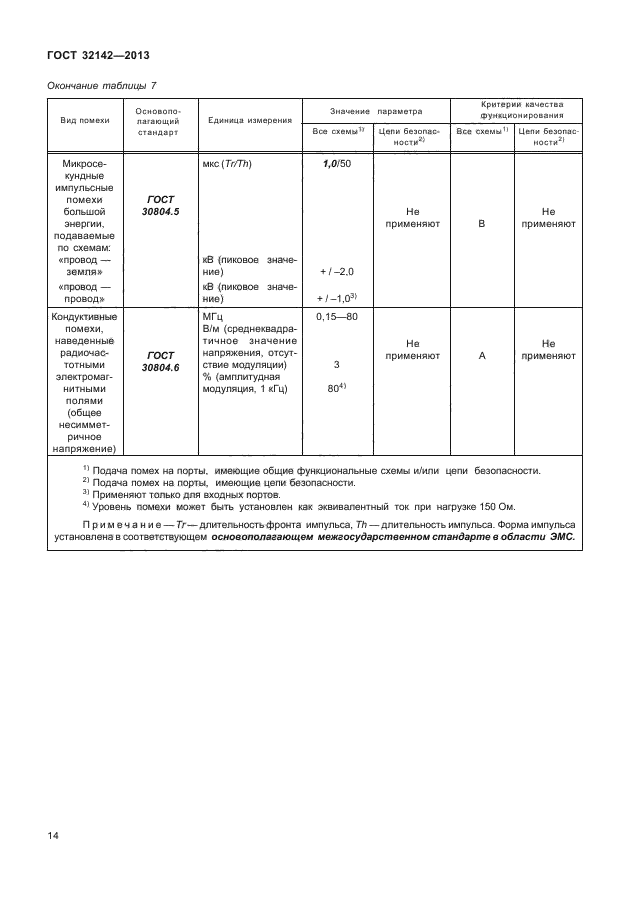

— входным и выходным портам электропитания переменного тока с номинальным током > 100 А (в одной фазе) (таблица 7).
4.8 Конфигурация испытуемых аппаратов/комплектов аппаратов и режимы из функционирования должны быть отражены в протоколе испытаний.
4.9 При проведении испытаний применяют испытательные уровни, установленные в таблицах 1-7, и контролируют выполнение критериев качества функционирования, установленных в 6.2.
Испытания должны быть проведены как последовательность одиночных испытаний.
За исключением входных портов, предназначенньк для подключения специальных источников электропитания, в конструкции которых не предусмотрена возможность подзарядки от электрической сети.
9
ГОСТ 32142-2013
5 Применимость испытаний
Применение испытаний для оценки устойчивости к электромагнитным помехам зависит от типа аппарата/комплекта аппаратов, его конфигурации, наличия портов, технических характеристик и режимов функционирования.
5.1 По результатам анализа электрических характеристик и способов применения аппарата/комплекта аппаратов конкретного типа может быть принято решение не проводить некоторые испытания на помехоустойчивость.
Это решение и обоснование исключения некоторых испытаний на помехоустойчивость должны быть отражены в протоколе испытаний.
5.2 Е сл и применяют ся мет о ды испыт аний, имею щи е откло нения о т мет о д ов испытаний, установленных в основополагающих межгосударственных стандартах ЭМС, приведенных в 4.1, указанные отклонения и обоснования их введения должны быть отражены в протоколе испытаний.
в Оценка результатов испытаний
6.1 Общие положения
Специальные требования, установленные в настоящем стандарте для группы однородной продукции, требуют четкого определения критериев оценки результатов испытаний на уст о йч ив ость к электромагнитным помехам.
Как указано в разделе 1 настоящего стандарта, основные требования безопасности системы, представляющей собой лифт, эскалатор или пассажирский конвейер, относятся к содержанию европейских стандартов [4], [5], [б]. По этой причине для большинства выполняемых функций считаются достаточными критерии качества функционирования и испытательные уровни, соответствующие требованиям устойчивости к электромагнитным помехам, установленным в ГОСТ 30804.6.1 Однако, для цепей обеспечения безопасности, т. е. в условиях, когда недопустимы любая ошибка или сбой, способные привести к небезопасному режиму работы, применяются более высокие уровни помехоустойчивости, соответствующие требованиям ГОСТ30804.6.2
10
ГОСТ 32142-2013
1 — панель управления; 2. 4 — машинное помещение. 3 — граница системы: 5 — основной бпо* упраалеиия/шмф управления; в — сигнальные порты порты управления; 7 — порты электропитания (переменного и/или постоянного тока). 8 — главный выключатель; 9 — выходной порт электропитания, 10 — моханизм/двигатель
Примечание — Машинное помещение может быть внешним по отношению к системе
Рисунок 2 — Вариант представления эскалатора и пассажирского конвейера в виде системы (помехоустойчивость)
Порт корце*
Рисунок 3 — Примеры портов аппарата/комплекта аппаратов
4.7 Испытания проводят применительно к следующим портам аппарата или комплекта аппаратов (при их наличии).
— порту корпуса (таблица 1):
— портам линий сигнализации и управления (таблица 2);
— портам систем мониторинга и дистанционной сигнализации, к которым подключаются кабели, пересекающие границы системы (таблица 3);
— входным и выходным портам электропитания постоянного тока с номинальным током й 100 А1‘ (таблица 4);
— входным и выходным портам электропитания постоянного тока с номинальным током > 100 А” (таблица 5);
м За исключением входных портов, предназначенных для подключения специальных источников электропитания. в конструкции которых не предусмотрена возможность подзарядки от электрической сети.
5

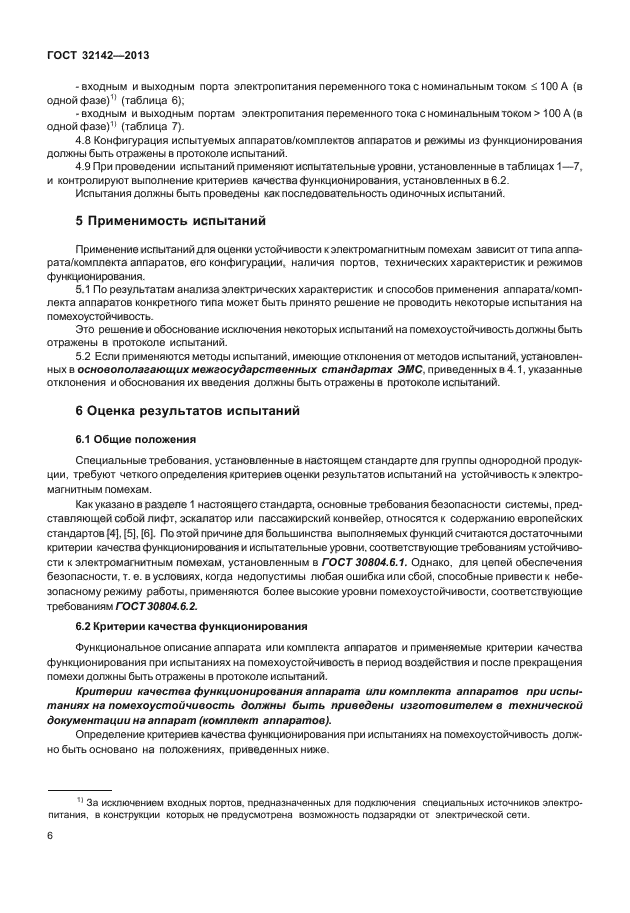

-входным и выходным порта электропитания переменного тока с номинальным током 5100 А (в одной фазе)” (таблица 6);
— входным и выходным портам электропитания переменного тока с номинальным током > 100 А (в одной фазе)” (таблица 7).
4.8 Конфигурация испытуемых аппаратов/комплектов аппаратов и режимы из функционирования должны быть отражены в протоколе испытаний.
4.9 При проведении испытаний применяют испытательные уровни, установленные в таблицах 1—7, и контролируют выполнение критериев качества функционирования, установленных в 6.2.
Испытания должны быть проведены как последовательность одиночных испытаний.
5 Применимость испытаний
Применение испытаний для оценки устойчивости к электромагнитным помехам зависит от типа апла-рата/комплекта аппаратов, его конфигурации, наличия портов, технических характеристик и режимов функционирования.
5.1 По результатам анализа электрических характеристик и способов применения аппарата/комп-лекта аппаратов конкретного типа может быть принято решение не проводить некоторые испытания на помехоустойчивость.
Это решение и обоснование исключения некоторых испытаний на помехоустойчивость должны быть отражены в протоколе испытаний.
5.2 Если применяются методы испытаний, имеющие отклонения от методов испытаний, установленных в основополагающих межгосударственных стандартах ЭМС. приведенных в 4.1. указанные отклонения и обоснования их введения должны быть отражены в протоколе испытаний.
6 Оценка результатов испытаний
6.1 Общие положения
Специальные требования, установленные в настоящем стандарте для группы однородной продукции. требуют четкого определения критериев оценки результатов испытаний на устойчивость к электромагнитным помехам.
Как указано в разделе 1 настоящего стандарта, основные требования безопасности системы, представляющей собой лифт, эскалатор или пассажирский конвейер, относятся к содержанию европейских стандартов (4). (5), [6). По этой причине для большинства выполняемых функций считаются достаточными критерии качества функционирования и испытательные уровни, соответствующие требованиям устойчивости к электромагнитным помехам, установленным в ГОСТ 30804.6.1. Однако, для цепей обеспечения безопасности, т. е. в условиях, когда недопустимы любая ошибка или сбой, способные привести к небезопасному режиму работы, применяются более высокие уровни помехоустойчивости, соответствующие требованиям ГОСТ30804.6.2.
6.2 Критерии качества функционирования
Функциональное описание аппарата или комплекта аппаратов и применяемые критерии качества функционирования при испытаниях на помехоустойчивость в период воздействия и после прекращения помехи должны быть отражены в протоколе испытаний.
Критерии качества функционирования аппарата или комплекта аппаратов при испытаниях на помехоустойчивость должны быть приведены изготовителем в технической документации на аппарат (комплект аппаратов).
Определение критериев качества функционирования при испытаниях на помехоустойчивость должно быть основано на положениях, приведенных ниже.
” За исключением входных портов, предназначенных для подключения специальных источников электропитания. в конструкции которых не предусмотрена возможность подзарядки от электрической сети.
ГОСТ 32142-2013

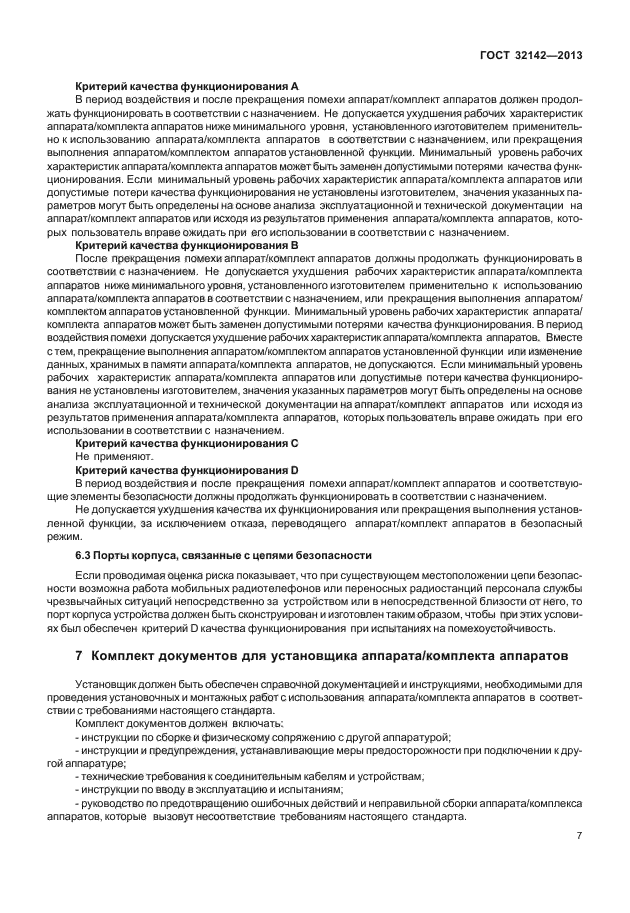

Критерий качества функционирования А
В период воздействия и после прекращения помехи аппарат/комплект аппаратов должен продолжать функционировать в соответствии с назначением. Не допускается ухудшения рабочих характеристик аппарата/комллекта аппаратов ниже минимального уровня, установленного изготовителем применительно к использованию аппарата/комплекта аппаратов в соответствии с назначением, или прекращения выполнения аппаратом/комплектом аппаратов установленной функции. Минимальный уровень рабочих характеристик аппарата/комплекта аппаратов может быть заменен допустимыми потерями качества функционирования. Если минимальный уровень рабочих характеристик аппарата/комплекта аппаратов или допустимые потери качества функционирования не установлены изготовителем, значения указанных параметров могут быть определены на основе анализа эксплуатационной и технической документации на аппарат/комплект аппаратов или исходя из результатов применения аппарата/комплекта аппаратов, которых пользователь вправе ожидать при его использовании в соответствии с назначением.
Критерий качества функционирования В
После прекращения помехи аппарат/комплект аппаратов должны продолжать функционировать в соответствии с назначением. Не допускается ухудшения рабочих характеристик аппарата/комплекта аппаратов ниже минимального уровня, установленного изготовителем применительно к использованию аппарата/комплекта аппаратов в соответствии с назначением, или прекращения выполнения аппаратом/ комплектом аппаратов установленной функции. Минимальный уровень рабочих характеристик аппарата/ комплекта аппаратов может быть заменен допустимыми потерями качества функционирования. В период воздействия помохи допускается ухудшение рабочих характеристик аппарата/комплекта аппаратов. Вместе с тем. прекращение выполнения аппаратом/комплектом аппаратов установленной функции или изменение данных, хранимых в памяти аппарата/комплекта аппаратов, не допускаются. Если минимальный уровень рабочих характеристик аппарата/комплекта аппаратов или допустимые потери качества функционирования не установлены изготовителем, значения указанных параметров могут быть определены на основе анализа эксплуатационной и технической документации на аппарат/комплект аппаратов или исходя из результатов применения аппарата/комплекта аппаратов, которых пользователь вправе ожидать при его использовании в соответствии с назначением.
Критерий качества функционирования С
Не применяют.
Критерий качества функционирования О
В период воздействия и после прекращения помехи аппарат/комплект аппаратов и соответствующие элементы безопасности должны продолжать функционировать в соответствии с назначением.
Не допускается ухудшения качества их функционирования или прекращения выполнения установленной функции, за исключением отказа, переводящего аппарат/комплект аппаратов в безопасный режим.
6.3 Порты корпуса, связанные с цепями безопасности
Если проводимая оценка риска показывает, что при существующем местоположении цепи безопасности возможна работа мобильных радиотелефонов или переносных радиостанций персонала службы чрезвычайных ситуаций непосредственно за устройством или в непосредственной близости от него, то порт корпуса устройства должен быть сконструирован и изготовлен таким образом, чтобы при этих условиях был обеспечен критерий D качества функционирования при испытаниях на помехоустойчивость.
7 Комплект документов для установщика аппарата/комплекта аппаратов
Установщик должен быть обеспечен справочной документацией и инструкциями, необходимыми для проведения установочных и монтажных работ с использования аппарата/комплекта аппаратов в соответствии с требованиями настоящего стандарта.
Комплект документов должен включать:
— инструкции по сборке и физическому сопряжению с другой аппаратурой;
— инструкции и предупреждения, устанавливающие меры предосторожности при подключении к другой аппаратуре;
— технические требования к соединительным кабелям и устройствам.
— инструкции по вводу в эксплуатацию и испытаниям;
— руководство по предотвращению ошибочных действий и неправильной сборки аппарата/комплекса аппаратов, которые вызовут несоответствие требованиям настоящего стандарта.
7

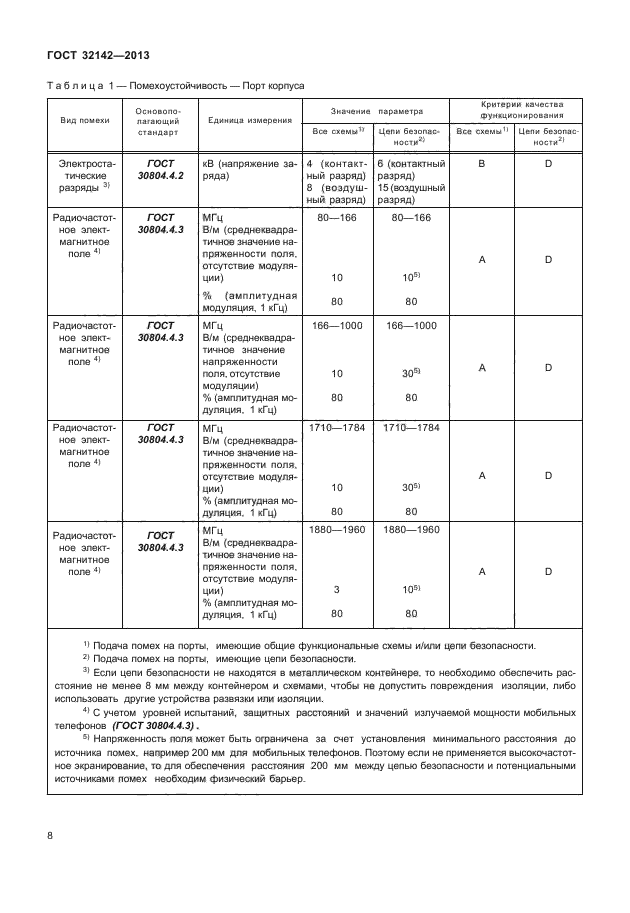

Таблица 1 — Помехоустойчивость — Порт корпуса
|
Осиовопо- |
Значение |
параметра |
Критерии качества |
|||
|
Вид помехи |
латающий |
Единица измерения |
функционирования |
|||
|
стандарт |
Все схемы1* |
Цепи беэопас- |
Все схемы’1 |
Цепи безопас |
||
|
мости2‘ |
мости21 |
|||||
|
Элект роста- |
гост |
кВ (напряжение за- |
4 (контакт- |
6 (контактный |
В |
D |
|
тичесхие |
30804.4.2 |
ряда) |
ный разряд) |
разряд) |
||
|
разряды 3> |
8 (воздуш- |
15 (воздушный |
||||
|
ный разряд) |
разряд) |
|||||
|
Радиочастот- |
ГОСТ |
МГц |
80—166 |
80—166 |
||
|
нов элект- |
30804.4.3 |
В/м (среднеквадра- |
||||
|
магнитное |
тичное значение на- |
|||||
|
поле 41 |
пряженности поля. |
А |
П |
|||
|
отсутствие модуляции) |
10 |
105> |
||||
|
% (амплитудная модуляция. 1 кГц) |
80 |
80 |
||||
|
Радиочастот- |
ГОСТ |
МГц |
166—1000 |
166—1000 |
||
|
нов элект- |
30804.4.3 |
В/м (среднеквадра- |
||||
|
магнитное |
тичное значение |
|||||
|
попе 41 |
напряженности |
3051 |
д |
п |
||
|
поля, отсутствие модуляции) |
10 |
и |
||||
|
% (амплитудная модуляция. 1 кГц) |
80 |
80 |
||||
|
Радиочастот- |
ГОСТ |
МГц |
1710—1784 |
1710—1784 |
||
|
нов элект- |
30804.4.3 |
В/м (среднеквадра- |
||||
|
магнитное |
тичное значение на- |
|||||
|
попе 4‘ |
пряженности поля, отсутствие модуляции) |
10 |
зо5» |
А |
D |
|
|
% (амплитудная модуляция. 1 кГц) |
80 |
80 |
||||
|
Радиочастот- |
ГОСТ |
МГц |
1880—1960 |
1880—1960 |
||
|
нов элект- |
30804.4.3 |
В/м (среднеквадра- |
||||
|
магнитное |
тичное значение на- |
|||||
|
попе 41 |
пряженности поля, отсутствие модуляции) % (амплитудная мо- |
3 |
10» |
А |
D |
|
|
дуляция. 1 кГц) |
80 |
80 |
||||
’• Подача помех на порты, имеющие общие функциональные схемы и/или цепи безопасности.
21 Подача помех на порты, имеющие цепи безопасности.
31 Если цепи безопасности не находятся в металлическом контейнере, то необходимо обеспечить расстояние не менее 8 мм между контейнером и схемами, чтобы не допустить повреждения изоляции, либо использовать другие устройства развязки или изоляции.
41 С учетом уровней испытаний, защитных расстояний и значений излучаемой мощности мобильных телефонов (ГОСТ 30804.4.3).
81 Напряженность поля может быть ограничена за счет установления минимального расстояния до источника помех, например 200 мм для мобильных телефонов. Поэтому если не применяется высокочастотное экранирование, то для обеспечения расстояния 200 мм между цепью безопасности и потенциальными источниками помех необходим физический барьер.
ГОСТ 32142-2013

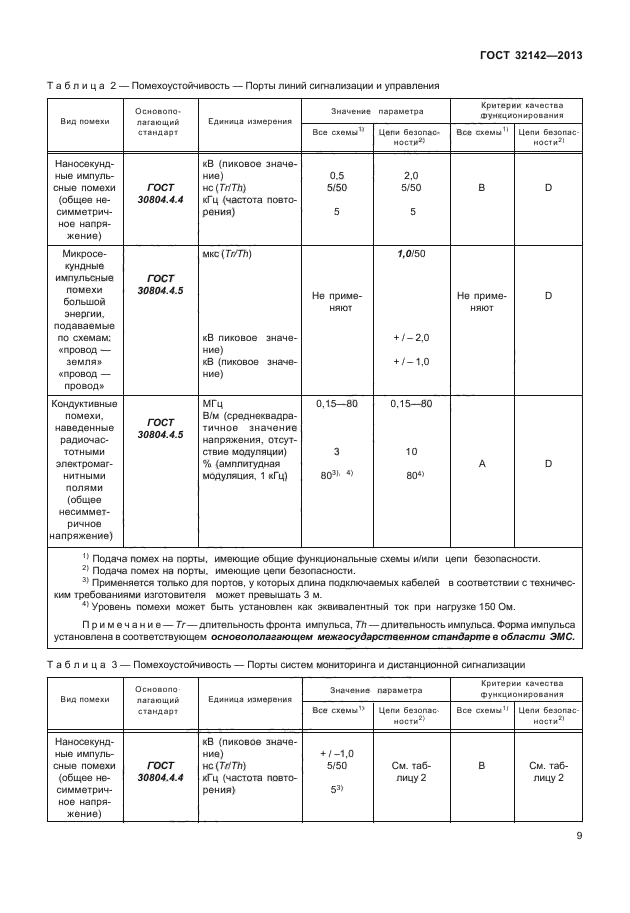

Таблица 2 — Помехоустойчивость — Порты линий сигнализации и управления
|
Вид помехи |
Основопо лагающий стандарт |
Единица намерения |
Значение |
параметра |
Критерии качества Функционирования |
|
|
Все схемы» |
Цепи безопас- |
Все схемы» |
Цепи безопас- |
|||
|
мости*5 |
ноет и*1 |
|||||
|
Наносекунд- |
кВ (пиковое значе- |
|||||
|
ные импуль- |
ние) |
0.5 |
2.0 |
|||
|
сные помехи |
ГОСТ |
нс(ГЛТЛ) |
5/50 |
5/50 |
В |
D |
|
(общее не- |
30804.4.4 |
кГц (частота повто- |
||||
|
симметричное напря- |
рения) |
5 |
5 |
|||
|
женив) |
||||||
|
Микросе- кундные импульсные |
ГОСТ |
мкс (Tr/Th) |
1,0150 |
|||
|
помехи большой энергии. |
30804.4.5 |
Не применяют |
Не применяют |
D |
||
|
подаваемые |
||||||
|
по схемам: |
кВ пиковое значе- |
+ /-2,0 |
||||
|
«провод — |
ние) |
|||||
|
земля» |
кВ (пиковое значе- |
+ /-1.0 |
||||
|
«провод — |
ние) |
|||||
|
провод» |
||||||
|
Коцдуктивные |
МГц |
0.15-80 |
0.15-80 |
|||
|
помехи. |
ГОСТ 30804.4.5 |
В/м (среднеквадра- |
||||
|
наведенные |
тичное значение |
|||||
