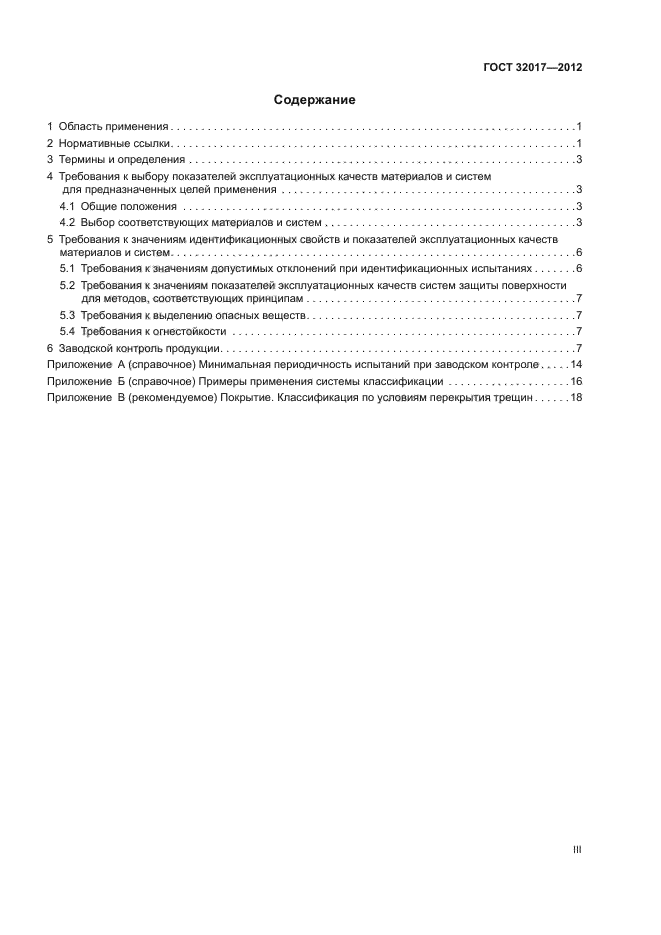

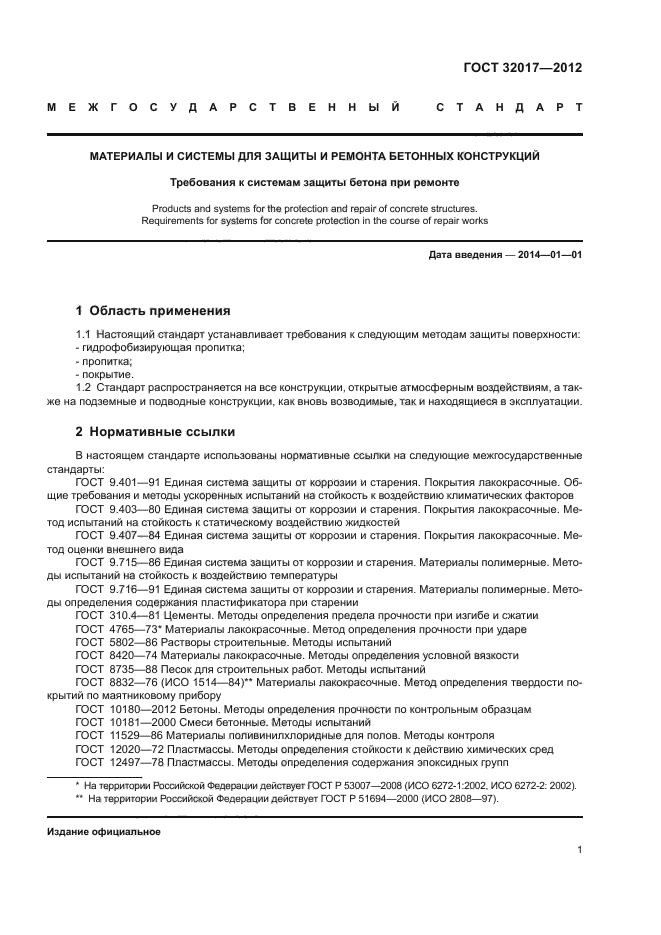

ГОСТ 32017-2012

ecu. ax

так twox

taKaiax х*к

-xou rex

nooxDtLcdica

oaeoootx

оюхэаьж&хэас

— 9

хооппеш

A.DC:>r.cl:i

— g /ODCOOtdjI о ц

°II

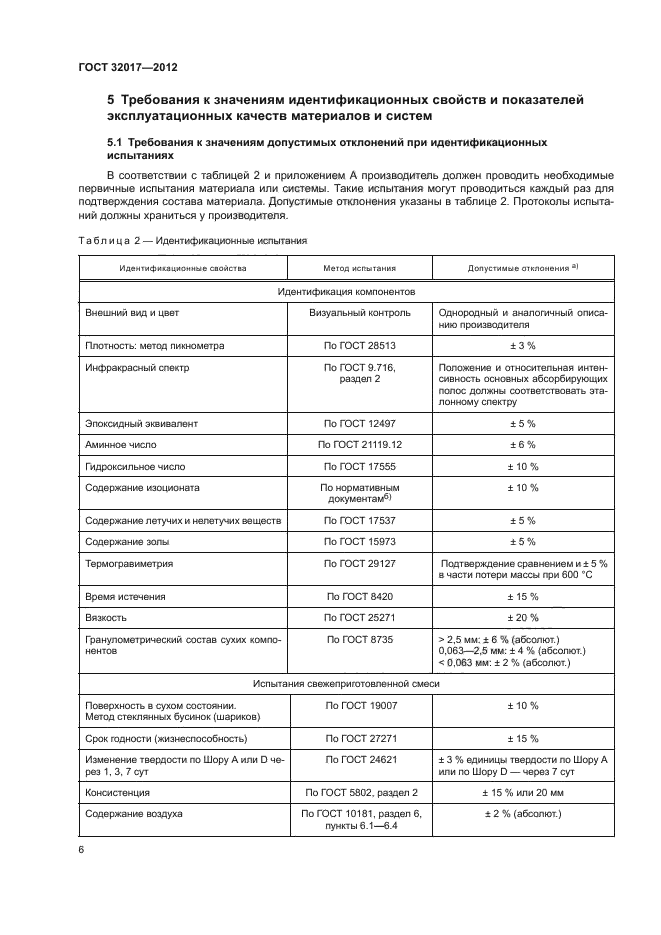

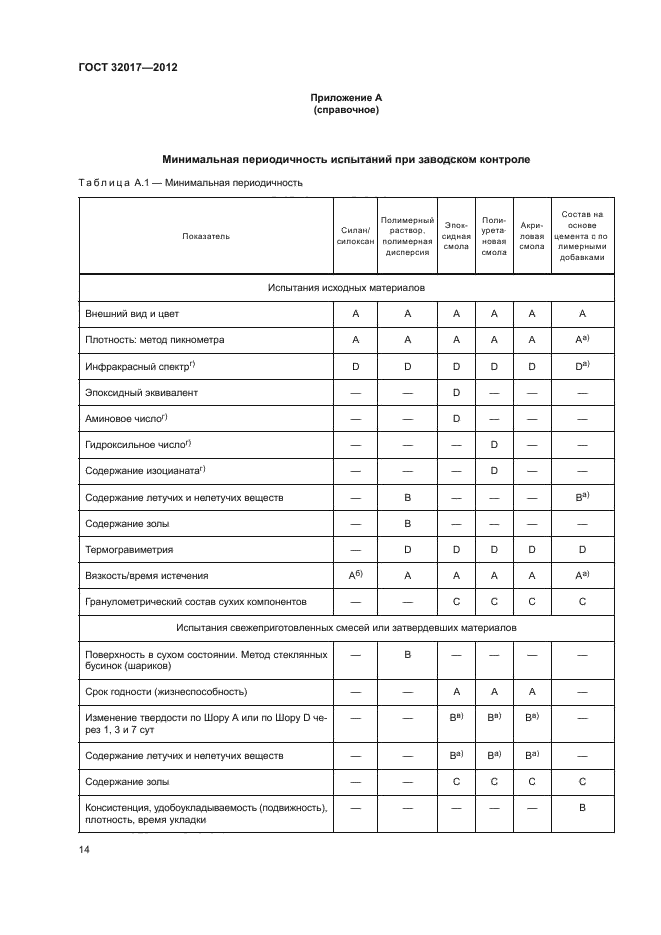

Идеитифтдздпаоше cioxcm

Метод нспититх

Дстустайне отхяэиеннх ^,}

Иясктафтздкх шигснеитот

Внешний ж; к вдет

В my из >ахй хоигроп

Огнорэишй к utumrmoara orotcumx? проююгэгтехх

Пяэтиогп исто; хпаиаиетр!

По ГОСТ 2S513

±3%

Нифрахрасюж спектр

По ГОСТ 9.716. разяех 2

Нота*, ста к о лтснтехних rat те не нанося оенст кихаасороирух-шсс

iroxoc sox»jfti соояетстютая jTumoconv спектру

Эппксияшй эхиад яеит

По ГОСТ 12497

±5%

Ааооосм *вахо

По Г0СТ21119.12

±6%

Гидротипное ‘otcxo

По ГОСТ 17555

1 10%

Содержите к: ОЦМОклтд

По иортитаиши дохухектаяР

По ГОСТ 17537

110%

» л-т … . .

Содержите хетучих ммехггуоссхсшеся

±5%

Содержите jor.ii

По ГОСТ 15973

±5%

Те р йог ри юсе rjatx

По ГОСТ29127

Подяерждекме с p икс гак и it ± 5% i tic та потери иисси при 600 X

В ре их кс те •* ккх

По госта»20

± 15У.

Всшсп

По ГОСТ25271

±20%

Грисухаиетртесхнйсскти сухих хаигазкекто>

По ГОСТ8735

>2,5 ми ± 6%(а6сояот ) 0Д63 -2,5 ии ± 4 %(ассох»т ) < 0,063 ия ±2%(а6сся»т)

Исшгтаи с«ежепргаото>хегаой сиеси

Ikiepxuncm сухой сосихиии

По ГОСТ19007

110%

Метод с тс xxxraaix оуенках (шарм:са >

Срок юхюся«(жтивс1юсо6ност1)

По ГОСТ27271

115%

И: ие ice rate яеркоста по Шору А ихи D fepci 1,

3,7 сут

По ГОСТ24621

t 3%e;raoeai яердэсти по Шору А ихи по Шору D — черс! 7 сут

Конскстекцкх

norocTssa:,

1 15 %нхк 20 ии

Содержите io:syxx

puxex 2

погостюш.

± 2^»(*осо*хт)

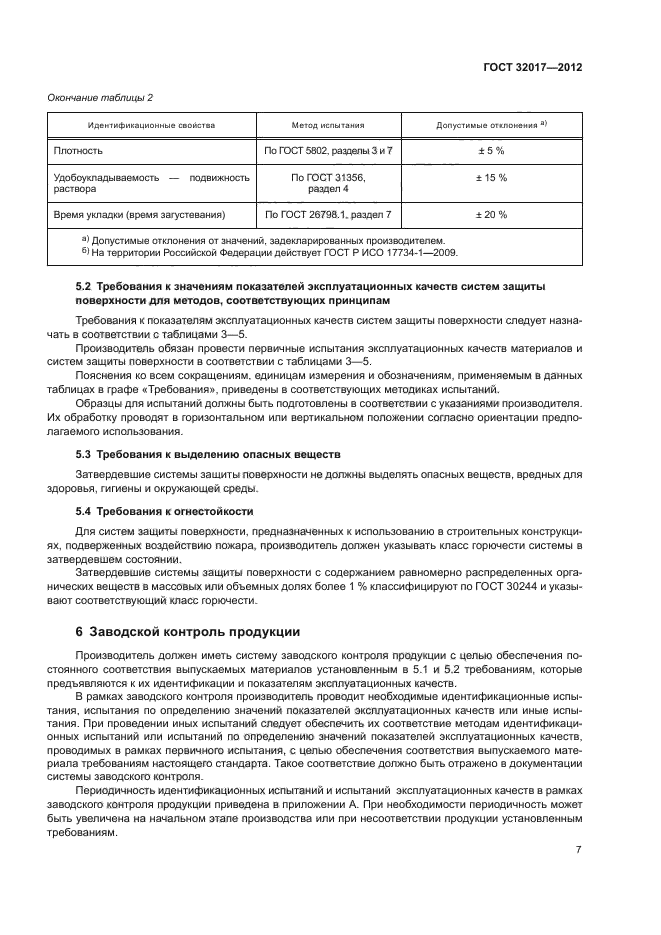

Пх относя

риаех 6, пунхти 6.1-6.4 По ГОСТ 5SQ2, pusexu 3 к 7

±!*/.

Ухобоуххадтмиося-■ гох>н»}юст1 рлстюр»

По ГОСТ 31356,

л 15%

В ре их ух хад хи (i ре и* • -стеэмои)

По rCCT2rfWl, pusex 7

±20%

* Даагцтюш» иппижатыот щщяа^фошжых фихлщргтжжх

‘ !1« га??>гтц1«* Роегжй^и. ГСХТ ? ИСО 17734-1-0009

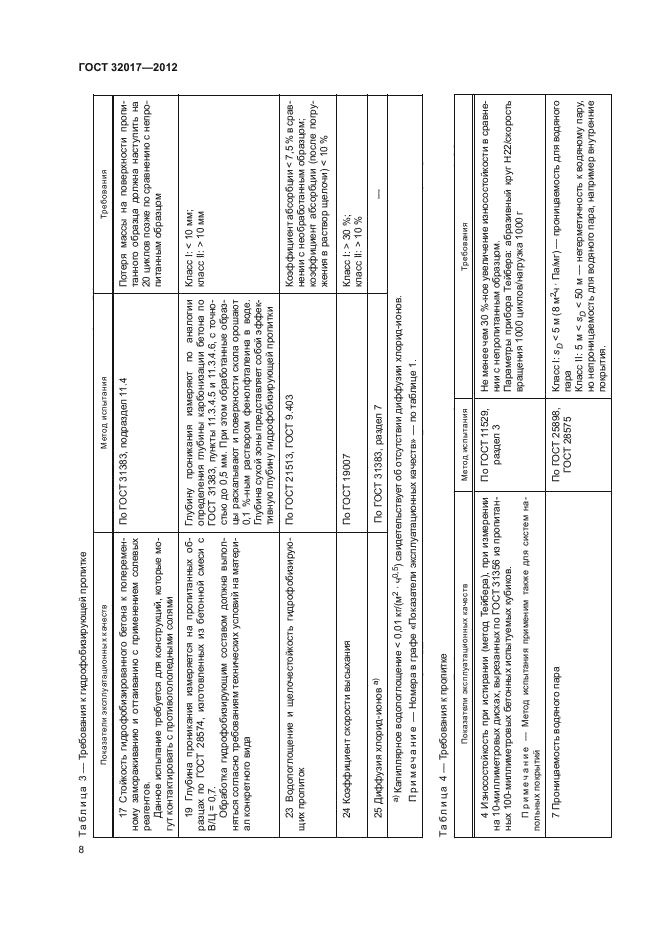

ПохаютеяхэхслхуАТддооюшх хл’хст*

Метод испытают

Требохаккх

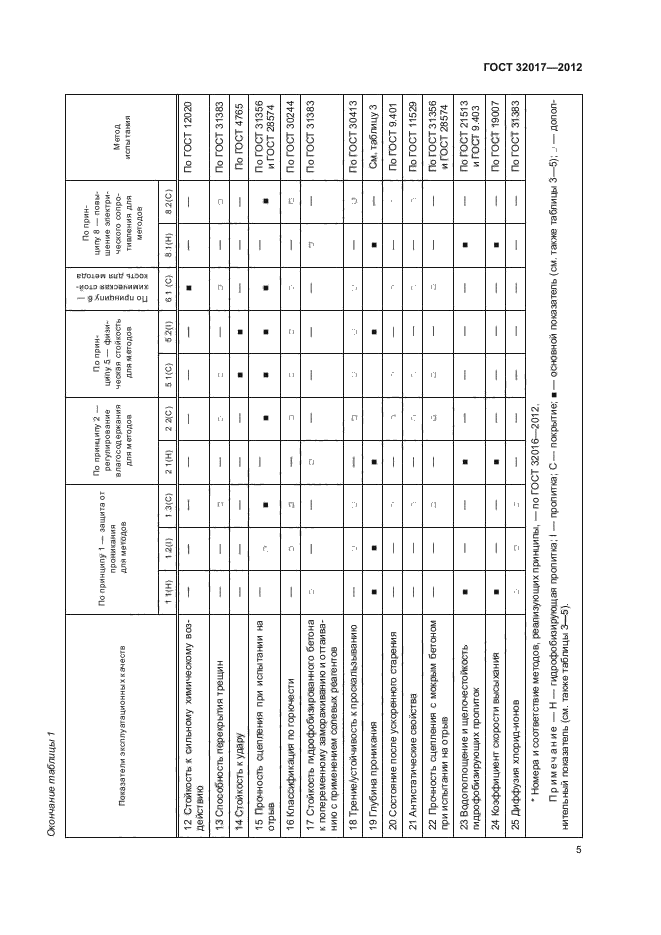

17 Стокхост» гкарофсоктрэхлгасога 6с тога х поперехекхаку :д ко р ажк 1л1< гао к СТГЛХ1 дкгао с хгр ЮМХС гассх сакехых реЛТСКТСХ.

Дакхое tscnuraiooc rpeovescjt я»* хометрухш», хоторме хагут хшамсяфОИ» с протгаотгасясякихкссяяхи

По ГОСТ313S3, поара!жж 114

Потеря кассы ка похерхкосж прогастагаозго образца я о я* ка к летую», т» ка 20цихяох галле по срахкскюо с кепрзпктакюххобращох

19 Гяубхка проюсхаххя юхеряетсякапропхтаюшх образцах по ГОСТ28574, юготоххекхих к; бстогасок схсскс ВЩ-0,7.

Обработка гхзрсфсбкгкрующкх состахох замка хипоякхпся согяасио трс6о141скхх техкхчесхкх усяоххк ка хатерсая хокхретхсгс i»»

Гяубкку прокххаихя юхсрхю? по акаяоткх опреяеяеккх гяубгаш харбокгеашог бетока пп ГОСТ 313S3, вуюаи 113 4 5 к 11346, с гоч-косп» яо 0,5 хя Прк этак обработанные oopaiiai расхаяыхах>7 к гхиерсксстк схояа орошаю? 0,1 %кихрас7хорох феюзяфтаяекка х хояе Гяубкка сухой гокы преястахххсгсоэек •<ф(ф с».па кую гхубкку гкзрафсак1Хруэо1дек пропхгхк

К*асс I < 10 хх, хяасс П > 10 хх

23 Вояопогяошеххе к щеяочестоххосл парафабюиружщмс пропктох

По ГОСТ21513, ГОСТ9403

Коэффициент абсорбцхк <7,5 %х срахкекхк с необработанных сбрахцох, коэффициент абсорбции (посяе погружения х растхор щеяочи) < 10 %

24 Кохффхцмскгсхоростх хисхххакхя

По ГОСТ 19007

KjbccI > 30%, хяасс П > 10%

25 Диффулм x*ty«e-M»ce ⁴ _

Калзсшраах юдаегаггощоюв < 0,01 »A[sf схщвяххсгауогобогсу I рххе чакке-Нахерах трлфс «Похазатеяк эхспяуатацкокта

По ГОСТЗШЗ, разяех 7 rCTimt хкффя !Ct xxopja -joioi м*вся» — по табякце 1

‘

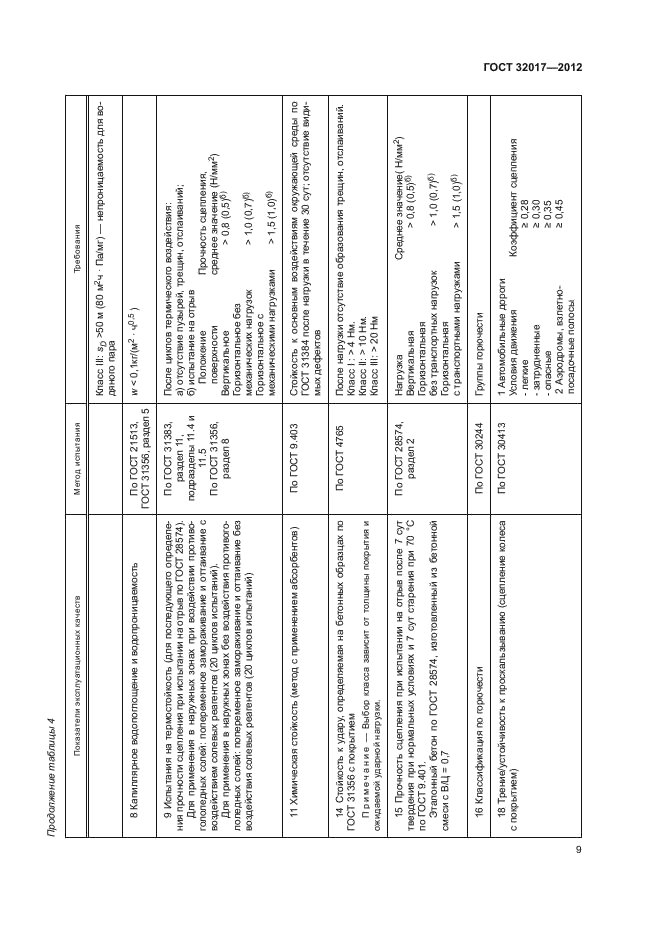

Похазатеяк ixcn*va?aiacoraajx хачссгх

Метод испитаихя

Требохаххя

4 Износостсжхос*» прк кс-гкрлгаск (хетод Тейбера), при хзхсреюос ка 10-хилякхвтрохих дисках, хирезаххих газ ГОСТ 31356 »а прапхгаюаос 100-ххяяихе-грохих се та га сих кыштуехих хубкжох

fl р х м а ниш — Метод лспигозпк щвовзаск тхжа X»* систем золотит*

ILUipUUli

По ГОСТ 11529, р»здея 3

Не хезеее «sex 30 Уг кое ухеякчекм: кзкосостоххоспс > ерах зсезсзос с тпропхзакхы х образ цох

Параметр и прибора Тейбера абразкззшй xpyr H22/cxqpac»x хращекхя 1000 иххяох/кахрузка 1000 г

7 Прсюсцаехос» ходямого пара

noIX)CT25S9S,

TOCT2S575

Кяасс I io< 5 х (S х^чПлГхт) -прозскцаехпсл дяя ходяихзго пара j Кяасс H5x

Кяасс Ш *,[>>50 х (S0 х^Па/хг) — кепрозащасхостх дяя ходякого пара

S Кагтяяяргазе ходогазгяащеххе к ходозтроххцаехас?»

По ГОСТ21513, ГОСТ 31356, раздея 5

w <0,1жг/(»г ч“⁵)

9 Испитакхя кл терхсстскхссп (дяяпосяедух>щею опрежяеккя прочхосж сыегаеккх прк хспитахжкка стрт газ ГОСТ 2S574)

Дяяпрзосемекжях каружзсих зонах прк 1сздейстхххзтрояаогояохедких с с пей псл:ерехеза<ае захоражкхакие котгаххахие с хоздейс яхехсозоехих рсагектсв (20 юо.ж» хсзаггазасй)

Дяяпркхекеххях харужзшх зокахбез хоздейс яхяпрзтххогояаяедхых со31 ей паперехеккое захоражкхазасе коттахзазосе без хоздейстхкя ссяезщ реагектох (20 цю.яо» кспитакхй)

ПоГОСТ31333, раздея 11, подраздели 114 к

115

ПоГОСТ31356, раздея S

Пасяс иолах терххчвехаго хоздсйстхзся

а)    отсугсяхе пуз ирей, трецик, отсяаххаккк,

б)    зес зштазосе зса огрих

Похоже race Прочмосп сцепхехжя, пахерхкосж сред вас ззсачезосе^Н/хх) Вертххаяхкое > 0.S (0,5)* Горкзоктаяхкое без

хсхахх*есхюс кагрузох » 1,0(Ц7)Р Горхзоктаяххое с

хехакк*ссхиххкатрузхахк > 1^5 (1,0)^е>

11 Хзскзс-ссхах стойхосл (хетод с пркхехсзасех абсорбектсш)

По ГОСТ 9 403

Стоххост» х осиохюхх хоз дейстхзсхх окружающей среди газ ГОСТ 313S4 газеяе зсагрузхкх течение 30 с\гс, otcvtctxkc хидкхих дефектах

14 Стоххосп к удару, определяемая ка oeroiotux образцах газ ГОСТ31356 с Похриткех

Пр им ач ак хв — Выбор ххзсса заххастот тссодзооз зтахригзихожзкаоманудзрзо: карт»»

По ГОСТ 4 765

Посяе кагрузхк сясутсяхе образохаххя, треискк, отсяаххаюос Кяасс I >4Нх Кяасс П:> 10 Нх Кяасс Ш. > 20 Нх

Поыилтехк ахспяуатаикоккых u«ni

Метоя кспитаккх

Трвбояаюсх

15 Прочность сцеляенкх прккнштаккхка с три* пссяе ^^^ттхе^деккхпрт кирхах» к хос vcxoikxx к 7 cyi стареют прк 70 “С по

Этахохзшх субстрат по ГОСТ 2S574, пглоиеюшкх! бетскэссй снес к с

вщ-а7

ПоГОСТ 2S574,

ра!дех 2

Нагруаа Среднее .•ка’змозм’Н/хх) Вертккапкаи ^ > 0,S (0,5)® Горизонтах»клх 6ei

тракег.ортних нагрузок > 1,0 (0,7)® Горизонтах» ка» с .. тракслорткихк катруллхн > 1,5 (1^)°

16 К»сс«4 joaiotx по горючести

ПоГОСТ302«

Группы юрю*аестк

ТЗТрекке/устоюоаост» >. прсс^х» :ui.uaao (cuenxuate хояеса с похрипев м)

По ГОСТ30413

1    AiToxooKX»K»ie дорогк

Усхсвкх дхкжекхх Коэффициент сцепхеккх

—    хстхке > U.2S

—    1атрудксюап: >0,30 • опаские >0,35

2    Аэродрсми. ихетко- > 0,45 посадочные похоси

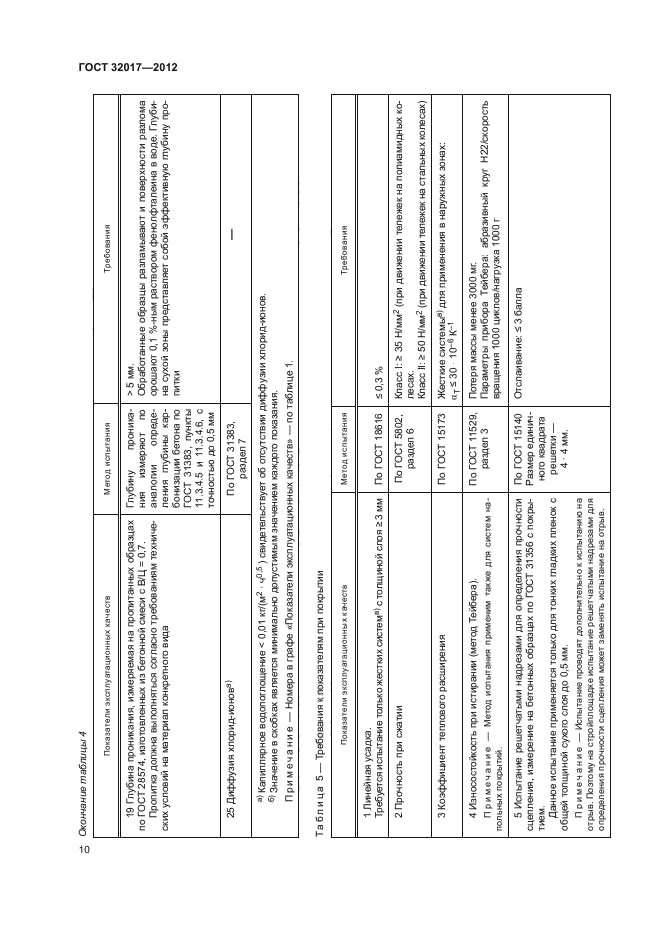

19 Гх>бхха прогаааххх, юхерхсхах ка крогастакких аорлгцлх по ГОСТ 2S574, кхютожхекких kj бетокхок схсскс ВЩ«0,7.

Пропктгд аохжка шшиигло согхаско трсбоаккхх техюгеехкх ycxoiioi ка катерках кокхрежогс *хаа

Гхубкку проххха-тса laxepno тпе акахогкк ст-.рс дехс ккх гх\6ккихар-бокхгаикк бетока по ГОСТ 31383. пук».ти11.3 45к 11 346, с то*«о-

СЯ» ДО С\5 XX

> 5 хх

Обработанные образци paixaxuiaioTK галерхкосткрагхоха орошают 0,1 %-кых распорах фен&хфтавекка > «оде Глубина сухой юны предстамжтсобок ?<ф<фс >.ткл;ую гя\6кху прогат-к

25 Дмффу!кд ххорка-коко»*-¹

* Kxncctxpjoa хдопссхсшозса < 0,01 хтЦ* oxjeaxienyerooottj-rcrumдап ’ Jjo'ejntc i сxcoшшкиMionraatvxo деепт гимим инчисим и*жсо псалаик Примечание -Номераi граф¹ «Поаапсчяил.ап>1аткозошх>.а’вса* -яа яё

ПоГОСТ31353, раасх 7

»ф yj set хх ojoa -ко jo i с

язп* 1

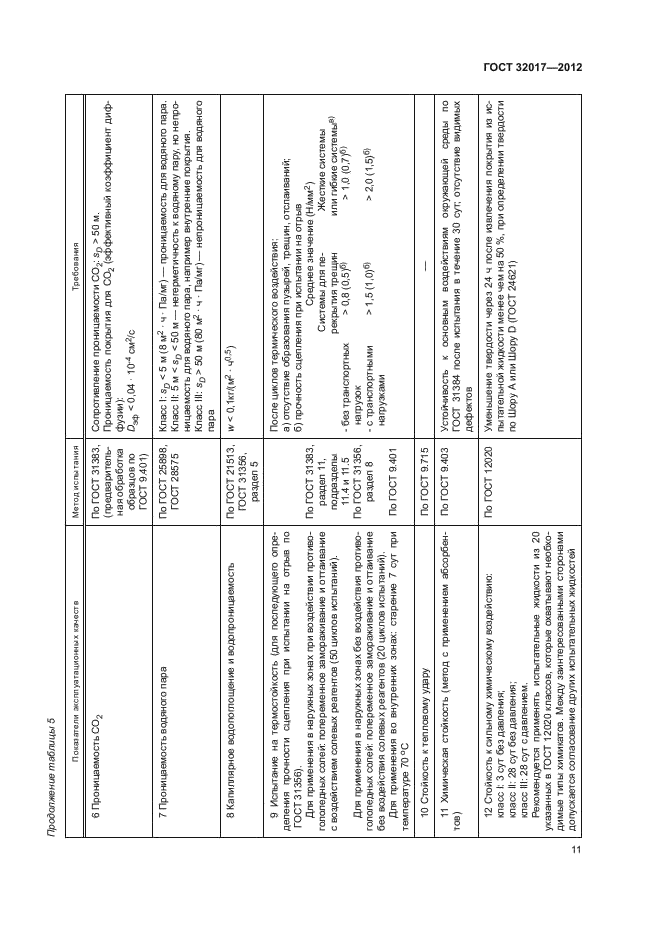

Похаьатеяк jxcios чатами caatux хачсстх

Метод испытания

Требохаюи

S Капиллярное хозаг.огхощскке нходопрсннцаехаст»

ПоГОСТ 21513, ГОСТ31356,раздел 5

■ < 0,1»/(и- ч^)

9 Пспитание ка терхсзстойхсст» (для пас яе дующего определения прзчксстк сцепяекня при ксшпхюои стрих газ ГОСТ 31356)

Дал прихенеюся х наружных зонах при хоздейстхии прспасгсдоясдких солей газперехекное ихозражиханис к аттаихаинс с «оденгпкех сояехих pearcicrax (53 цнхязх кезагтакнк)

Для прихекекня х наружных зонах без хазденстхня зтрсткхагсясясдких ссясit хшперехекмое захоражкхагосе нотагала* без хссдейстхкя сояехих реагентах (20 loaxox кс питаний)

Для применения хо хкутренюос зонах старение 7 сутпрн техгаратуре

70’С

По ГОСТ31383, разделИ, подразделы 11.4 к 11.5 По ГОСТ31356, раздел S

По ГОСТ9.401

После ЦЮ.ЯЭ» тсрхкчссхсгс xcj дейстхня

а)    отсутстхне образохакия пугирей, трещин, стслаихакий,

б)    прзчнсстх сцепяеккя прк испытании као?рих

Среднее значение (Н/хог)

Системы для пе- Жесткие системы рехрытия трещин клк гибкие системы* oei транспортах > 0,S (0,5)® > 1Р(Ц7)® нагрузок

с транспорты** > 1,5(1JD)*’^> > 2,0(1,5)⁶⁾ нагрузками

10 Стойкое» >. тепяахохсу удару

По ГОСТ 9 715

—

ПХкхшчехс хая стойка:» (хетса с применениях абсорбентах)

По ГОСТ 9 .403

Устойчихос» х аснохиых хоздейстхнях окружающей среды пс ГОСТ 313S4 после испытания х течение 30 сут, отсутетхх* идкхых де^ехтох

12Стойхаст» х сияиссху хихнчвехежу хс: дейстхню laaccl. Зсут ос: дахяекнл, jwacc II 2S сут oei для лсикя, пасс Ш 2S сут с дахяеннех

Лхохеендуется применят» нспытлтеяхиие жидхсстн га 20 указанных х ГОСТ 12020 ххассох, которые осхатыхаютмсобходнхые яшихюоштох Me «а у заннтересахакиыхсн стирок ахи допускается согласохакзге других кспытатеяхних жидкостей 13 Сппссбксст» перекрытия трещин после хохдкцкаккрезаикл по ГОСТ9.401

•7 сут при техпературе 70 Х’ дал смстех ка оскохе реахяакых схсох,

УФ-облучение кх»м<а:пдхл дне персивнних систех

По ГОСТ 12CD0

ПоГОСТ 313S3, раздел 11, зходраздел 11.1

Ухеншехие тхердегти через 24 ч после изхяечекня покрытия га кспытателхнан жидкости менее чех на 33 %, прк определении л ер дссти газ Ш ору А клк QIopyD (ГОСТ 24621)

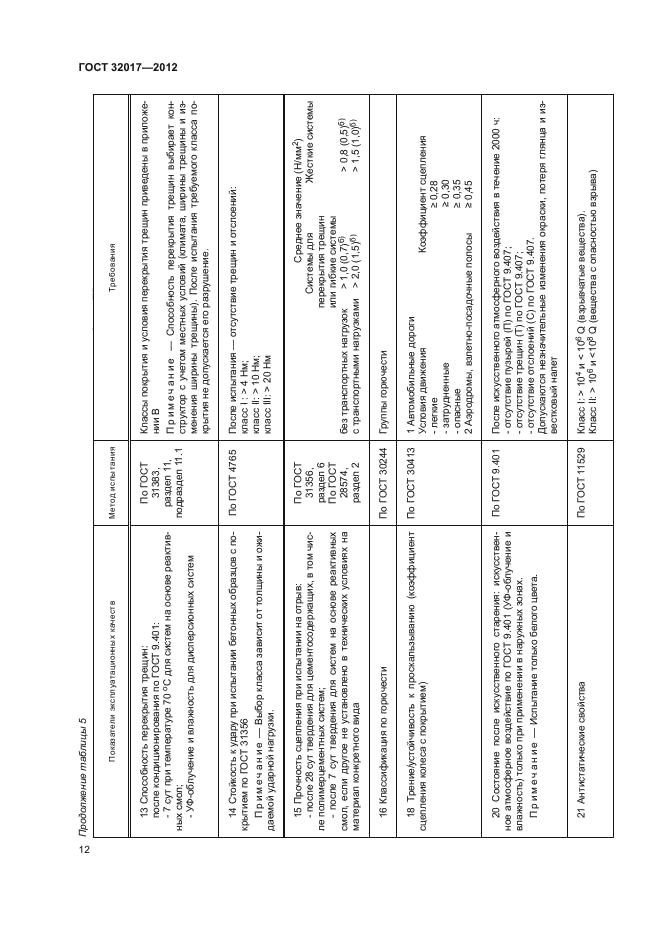

Классы похрытхя к услохил перекрытия трещин приз едены х приложении В

П р я я 1 чайка — Сзтоеобзося itepevjoina грощии лтокрао: хозегруктор с учвшм увспшх jcmxNf (ххкэатэ. зинрнзаг граи; ими i зпмезеезоа uarjgcm т-рвшзош) Посте xtmcJKM грво>чмссо ххасс: псарням но дощтхавгеявго разруизозош

|14 Стойкое» х удару прк испытании бетонных образцах с покрытмех газ ГОСТ31356

Ерхх1Ч1»»о — ВиБор »хасса иэкеиг от тоссцгсоз к ожкдаохой ударю» beipyixu

По ГОСТ 4765

После нспытанкл — сттсутстхке трещин к отслоении хласс I. > 4 Нх ; кяасс П > 10 Нх, ххасс ГО. > 20 Нх

Похахатеякхюспхздтацхокнхос хачсстх

Метод кспитаихх

Требохахкх

15 Прочность с цеплсния при ислхггахнк кастрих

—    посяе 2S сух тхердеккя дяя «ементосодерлащкх, х гол чисяе пояхмериементгосс систем,

—    после 7 еут тхердеккх дяя смстся ка gcicciс реахтихкых стоя, ссяк другое we устаиохяеко х техкичесхих \ctcikjoc ка матерная конкретно го хкда

По ГОСТ31356, pas дея 6

По FOCT2S574,

ра: дея 2

Средкее > качение (Н/хос) Системы дхх Жесткие с мете ми перехритхя трещин кяк гко>.ке сиетеми 6ej транс портних > 1,0 (0,7)^6:> > C^S (0^5)^6> кагруюх

с траке портными > 2JD (1,5)^* > 1,5 (lfif* кагрузхамн

16 Кяасскфихадаяпо гсрк> -сстн

По ГОСТ30344

Гругат горючести

1S Тре кие/усто нчих ост* х просхаяиыхакию (хоэффкциектсцеотеикя хояеса с похритнем)

По ГОСТ30413

_ 1 Ахтохозбкяхкие аорогх

Усяохкя дхкжеккя Ксзффкцкгн-г сцепяеиих

—    яегше > 0.2S

—    гатрудненние > CL30 • опасные > 0,35

2 Аэродрохш, ияетао- > 0,45 посаээчиые пшосы

20 Ссхтояние посяе искусственною старения исхусс7хеииое атмосферное хс:денстхие по ГОСТ 9 401 (УФ-бояучвнив к хяажмост») гояххо прк применении х наружных гсвсах

П р к мо чах ко -Испитаяно ran хос«* со ода с to

ПоГОСТ9 401

Тссяе ксхусстзекного атмссф ерногс хшдекстхнл х течение 2000 ч отсутстхие пу>ырен (П) по ГОСТ 9 407, отсутстхке трещин (Т) по ГОСТ9407, отсутстхие отсяоеккк(С) по ГОСТ9.407.

Допускаются не;ка‘а*тея»кые юменеиия окраски, потеря гяякца и юхестхохий налет

21 Актмстапсческкесхонстха

По ГОСТ 11529

K’jmcc I . > 10 и < 10 Q (ирихчатые хсщестха)

■Сяасс П: > 10^Йн<10⁸6 (хещестхас опасности» xijiuxa)

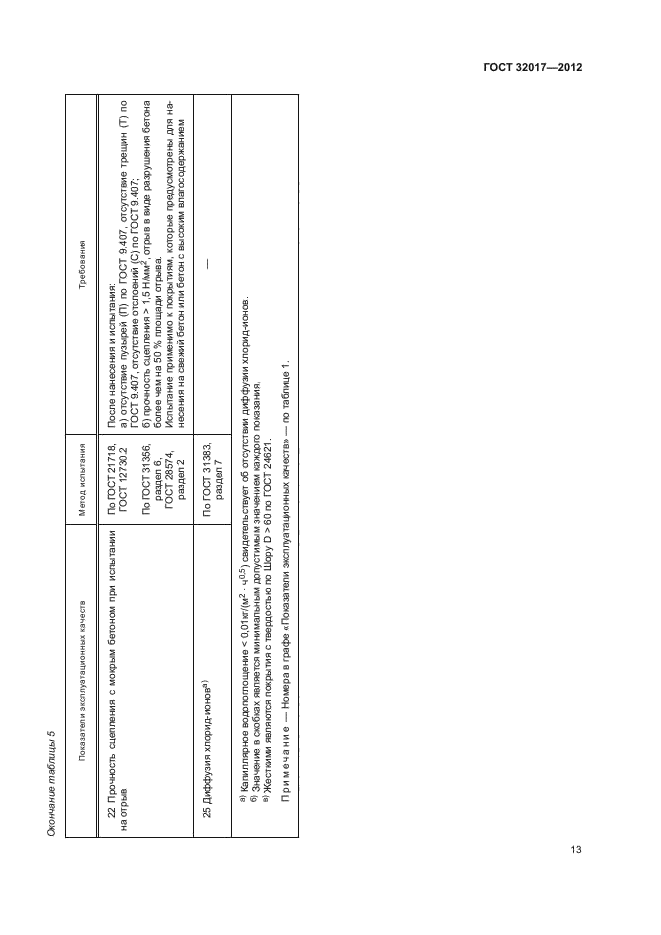

22 Прачксстг сцепяенияс мо рим бетоном при нспитаикика стрих

По ГОСТ 21718, ГОСТ 127302

По ГОСТ31356, ра!дея 6, ГОСТ 2S574,

ра: дея 2

Посяе нанесенхх к испытания ■) стсутстхне пушрей(П) по ГОСТ9.407, отсутствие трещин (Т) пс ‘ОСТ 9.407, о тс уте тхие о тс яоенкн (С)_ч по ГОСТ 9 407,

5) прочности сцеляекня » 1,5 Н/хм’, стрих х хнае paspyiirejau Метана оаясе чем на 50% пяощади отрих а

Испытание применимо х покрытиям, которые предусмотрены дях ка несения ка с> еж иное тем няибетак с хысохкм хяагосодержанием

По»д1д:гсяк jjrrotvaTAUKciatux и’хсл

Метод кспмтами

Требой кия

25 Дкффужл хязрха-хакаш*’¹

ПоГОСТ 313S3, paiaex 7

—

^v Кагааяяркве юзогшизцекне < 0,01и/(к* *С*) с«адетея»сяуе? об o*cyzcmai ямффугкк хясрхд-коко» ’•"Зкачеюое I ci.cEa.ax аххезсямюооияисих аопуспошх: гопе >яих u

«Жестисккдипотсл покригалс ясраостмо noHIopyD> 60по ГОСТ24621.

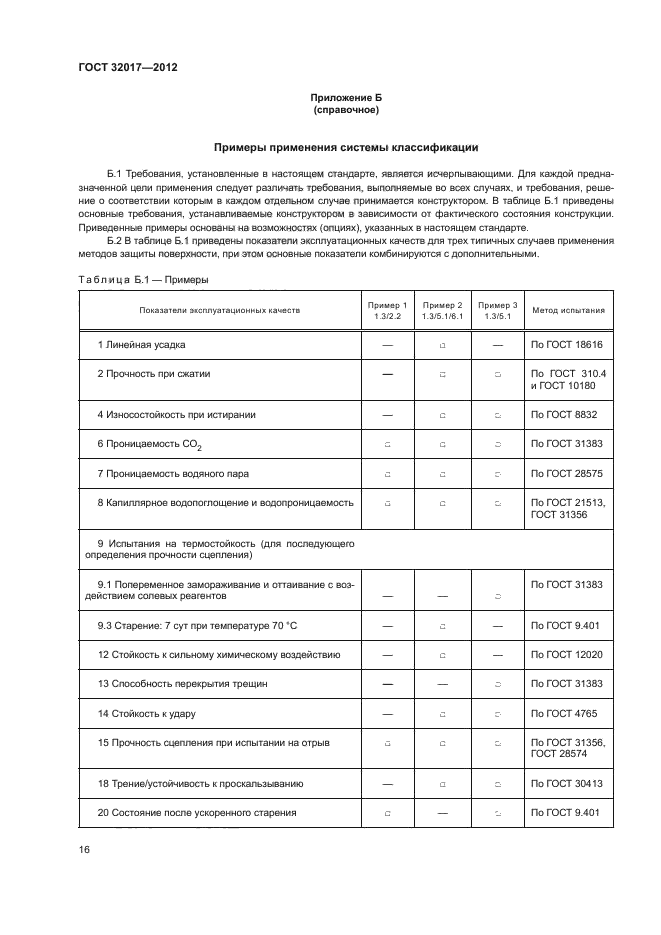

П р к хе 4 4 к ке -Номера I графе ■хПса.лгдтеяк>и:пжудГ4Юсс1а«хос хл’хстч> -по тлбяш* 1

Покааатехк захпхуатащюгасих хачесл

Пркиер1

1.3/2.2

Пратер 2

13/5.1Д6 1

Призер 3

13/5.1

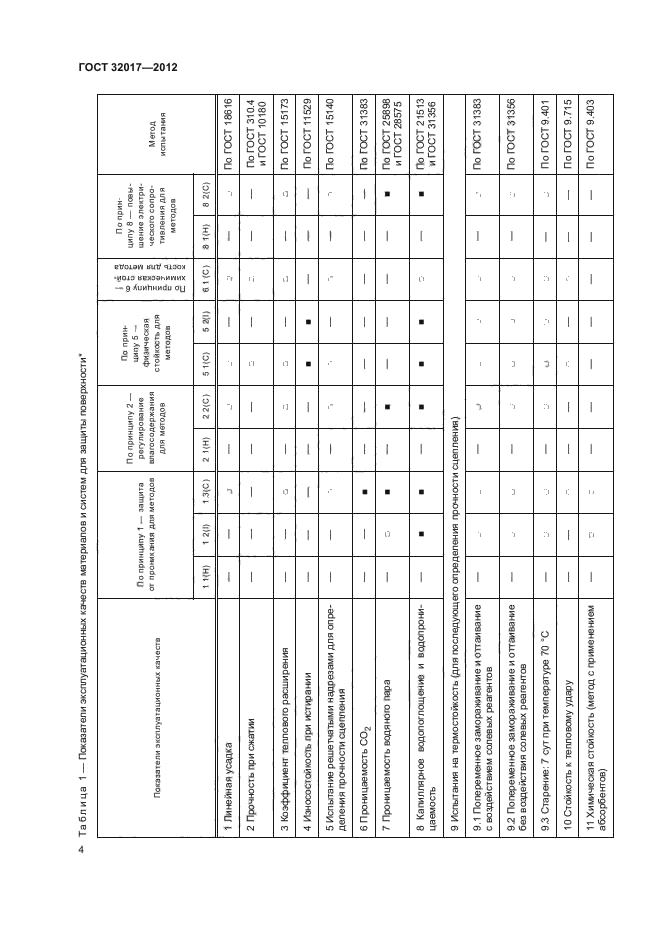

Метод кс nuTaaoix

1Л юс зосах wi»j

—

□

—

По ГОСТ 18616

2 Прочатся при с латки

—

□

□

По ГОСТ310.4 и ГОСТ 10 ISO

4 Иаиосостакхося при мгткраккк

—

а

а

По ГОСТЕ£32

6 Пратащихося СО;

п

о

а

По TOCT313S3

7 Протащи хос а аодхкото пара S Калкхххрасое i cconoixoiuciflic к 1 сс опр отащи ко с 71

. ..Р„. □

□

а

□ . а

По ГОСТ 28575 По ГОСТ 21513, ГОСТ31356

9 Исюшми ка тсркостаххося (sxx гсосхедухмце го апреле яеккх про •ас с та сцепхеаоос)

9.1 Папереисюое :ахора «паша и оттазаатаее с ао!денс л иеи сохе* их реагектоз

—

_

а

По ГОСТ 31383

93 Старекке 7 с vt при те Mraparvpe 70 X’

—

а

—

По ГОСТ9.401

12 Стокхося х скхаиоиу saoiaceecxow «шяяяю:

□

По ГОСТ 12020

13 Способное л перехриткхтрещкк

_

.

а

ПоГССТЗШЗ

14 Стогавс л х y»pv

_

□

□

По ГОСТ 4765

15 Про’ою с л сцепеекхх при испытании ка отри*

а

а

□

По ГОСТ 31356, ГОСТ 28574

18 Тренз*е/\стончзвося хпросхахииаааао?

—

а

а

По ГОСТ 30413

20 Состохаое пасхе усхорстаюго стареккх

а

—

а

По ГОСТ9 401

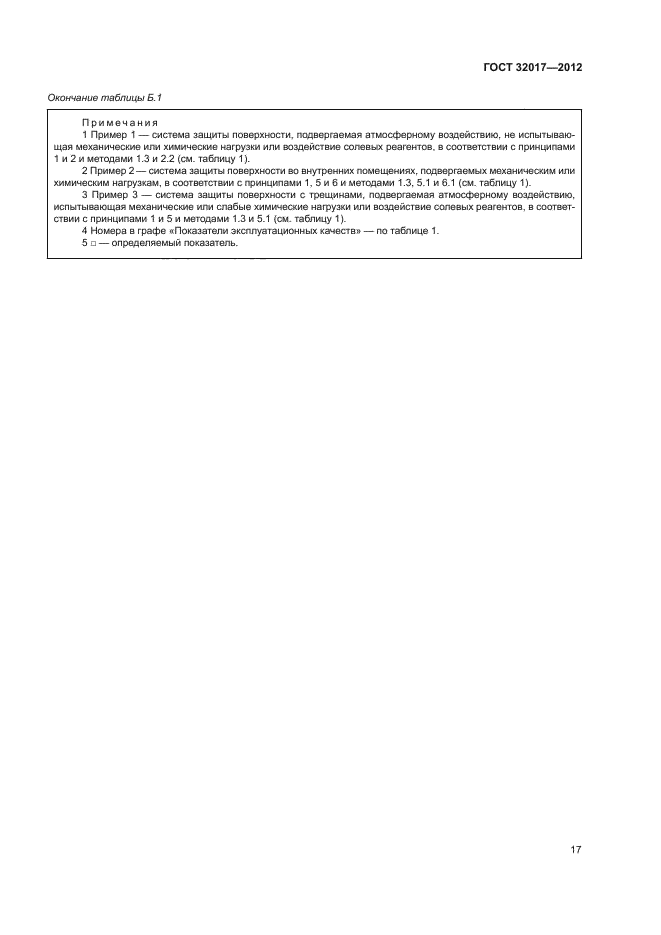

П р кие чаних

1    Призер 1 — система aaiuatru пшерхкогтк пссзсргаеиах алссферксту зо: декелю?, ке кспилпаюшахиехамгкож кхк хкикчеехке кагрузхи ихи ао:денслне сохезих реатектоз, з coo летел jot с пращкпаик 1 к2 кзетссаии 13 к2.2(си табхзщу 1).

2    Пркиер 2 — систеиа jawirru поаерскостк ао акутректаос поачедетхх, хкезергаеиих иехакэгссхки юск хкиагаехки асагруахах, а соолеклкк с пртащасвин 1, 5 к 6 к хетссами 13, 5.1 к 6.1 (сх табхзщу 1).

3    Праве рЗ -скстеиа эдгеи поаерхкостас трещаокик пссзергмиахаяихфсркоиу 1055екслкае, негшлпаамцах иехазезгееххе авк схабие хнхнчесхас асмруахк кхк aoi дейся не сохеаих реагентоз, а соояетс лкк с принципами 1 к 5 кие тсс айн 1 3 я 5.1 (сх табхзщу 1).

4    Нетерах графе «Пахааатехкэкспсуатацжкзшх х»**еся»-по 7абхзще 1

5    о — апредехге aerit ппхазатеха

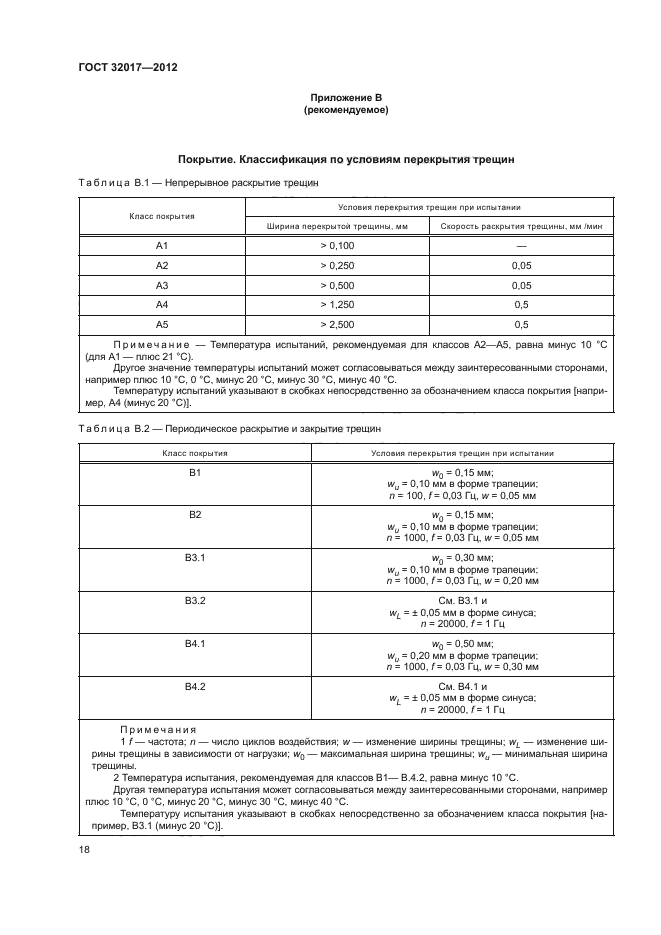

Кхасс

похритхх

Усхах хх перо.риткх трещнх при кстгтаюм

Ширите перехриий трещнни. Схорост» расхротхх трещины, мм мм/мкк

А1

А2

> 0,100

> 0,250 * 0,05

АЗ

> 0.500 0,05

А4

> 1,250 0,5

А5

Пркяечакке — Тема (sxxAl — пхх>с 21 °С).

Другое псачекхе темпер сторонами. напргагр пх»с 10Х, 0 “1 Температуру испытаний [напргаг р, А4 (моде 20 Х)].

> 2,500 • а5 •ратура испытаний, рекомендуема* эсх ххассох А2-А5, рахна минус 10 41

атури испытаний может сагхасах ихатгсх между 1аинтересо>агашмн «, xooiyc 20 °С,taotyc 30 “С, митс 40 XV

уилпия х схоэхах кепагрехстхснио >а обо!хачекхем ххасса похритхх

Кхасс похрмтх*

Усхоххх перехрмтк* трещнх прк испытают

В1

»₀» 0,15 мм,

*„■ 0,10 мм 1 форж трапе даек,

п- 100,/- 0,03 Гц. v » 0,05 мм

В2

v_Q— 0,15 мм,

*■» * 0,10 мм х форме трапеции, п — 1000. /- 0,03 Гц » — 105 мм

В31

ст„» ОД) мм,

»_и» 0,10 мм х форме трапеции, п- 1000./-ОДЗГц*-0,20 мм

В32

См ВЗ 1 X » ± ОД35 xiM х форме exxvea,

п-2000а/-1Гц

В4 1

»₀— 0,50 мм,

»₀ ■ 0,20 мм х форме трапеции, п- 1000./-0.03 Гц *-0,30 мм

В4 2

См В4 1 х *1 • ± 0,05 мм х форме exxvea, п- 20000./- 1 Гц
