ГОСТ 31924-2011 (EN 12939:2000)
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ
И СЕРТИФИКАЦИИ (МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
a sc>
МЕЖГОСУДАРСТВЕННЫЙ ГОСТ 31925—
СТАН ДАРТ 2011
(EN 12667:2001)

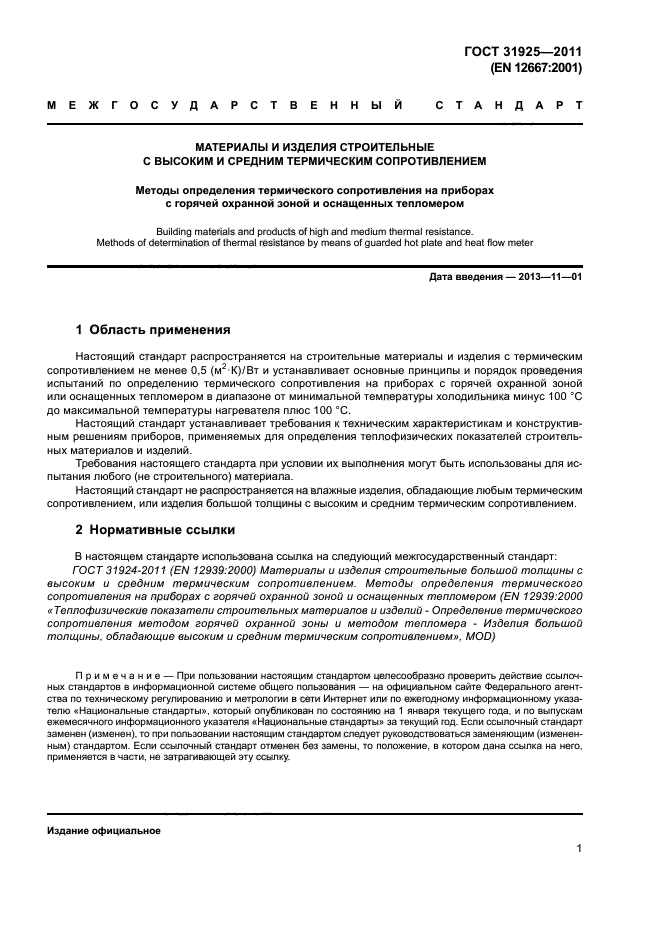

МАТЕРИАЛЫ И ИЗДЕЛИЯ СТРОИТЕЛЬНЫЕ С ВЫСОКИМ И СРЕ ДНИМ ТЕРМИЧЕСКИМ СОПРО Т ИВЛЕНИЕ М
Методы определения термического сопротивления на приборах с горячей охранной зоной и оснащенных тепломером
(EN 12667:2001, MOD)
Издание официальное
Москва
Стандартннформ
2013

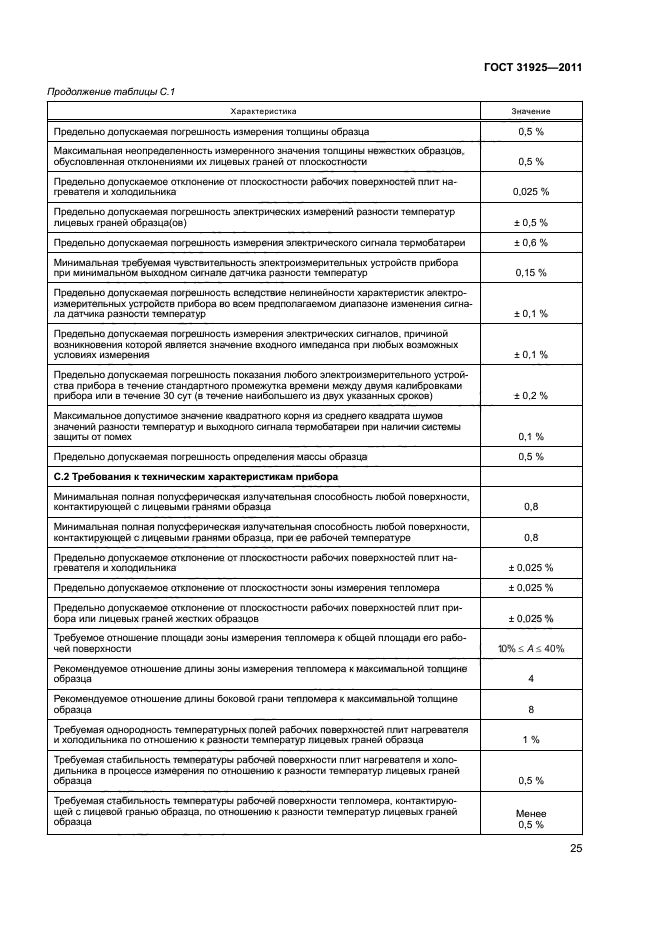

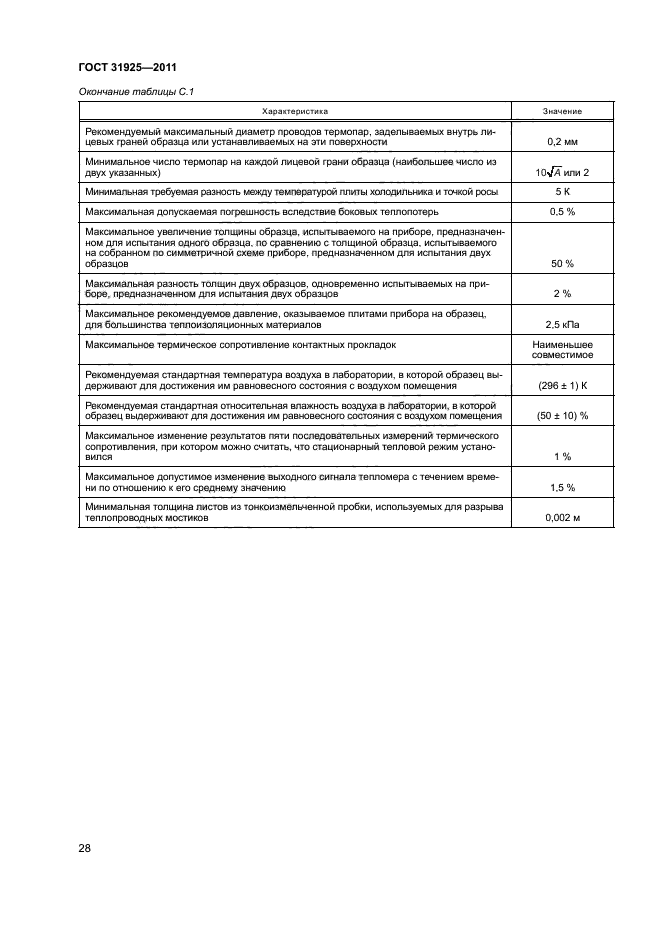

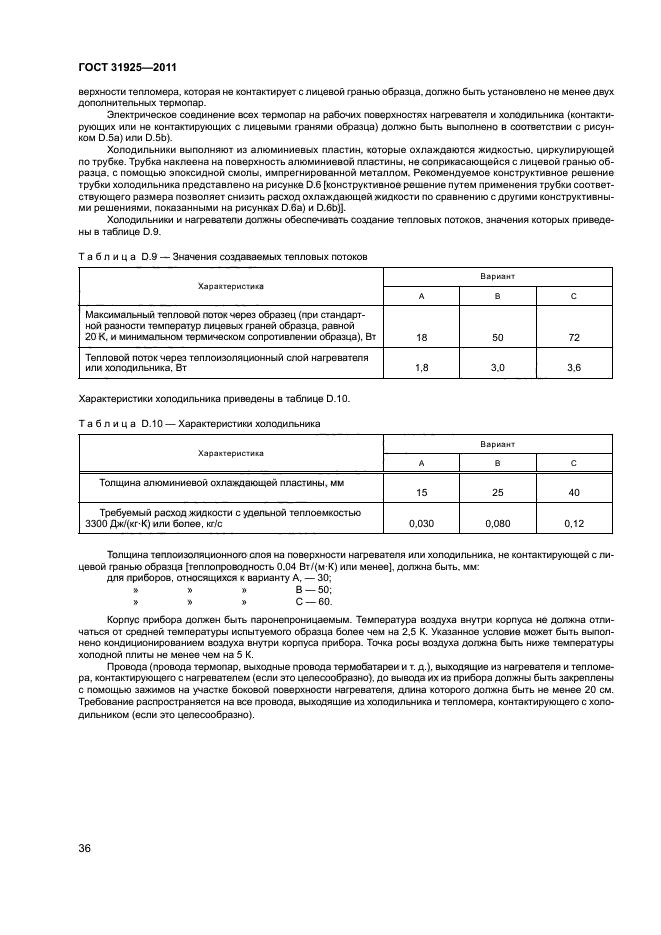

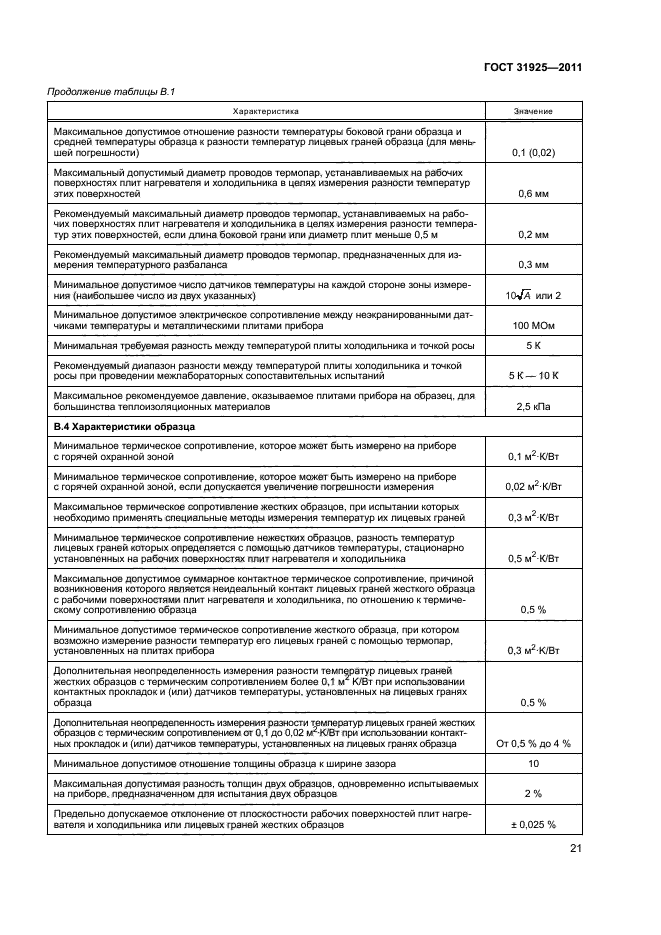

ГОСТ 31925-2011

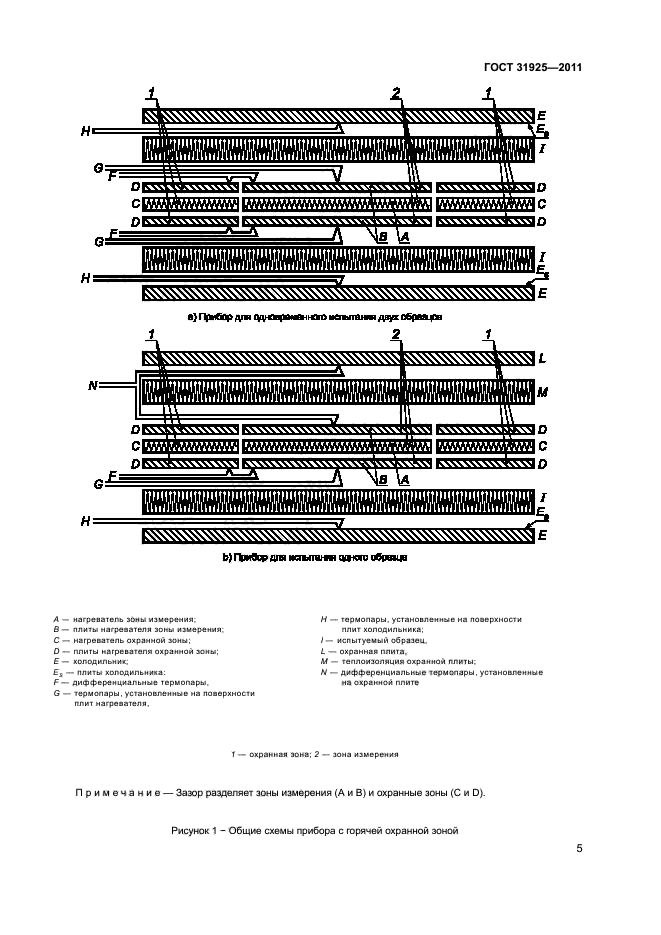

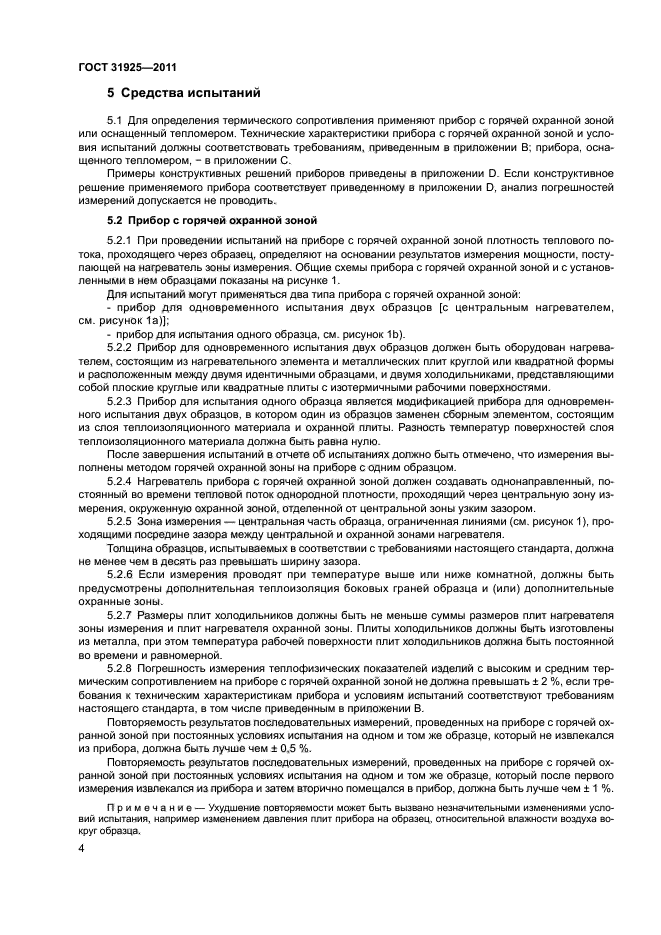

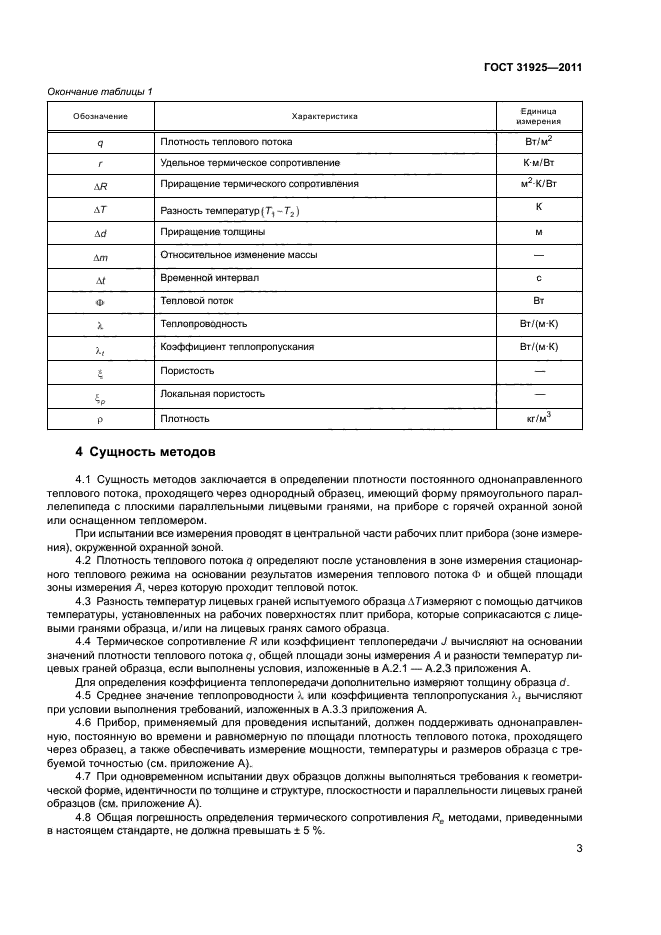

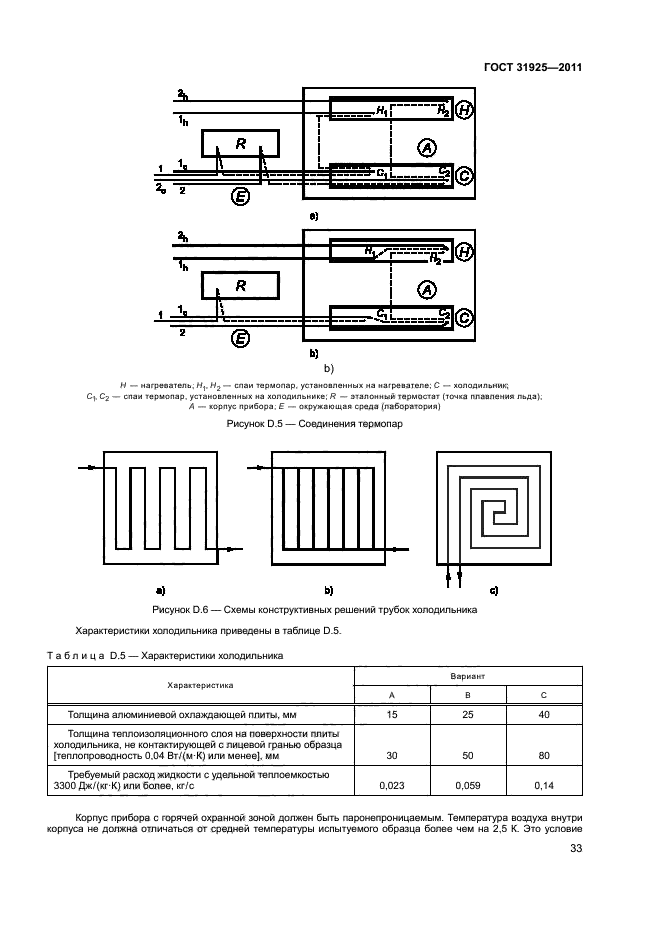

Для испытаний могут применяться два типа прибора с горячей охранной
зоной:
— прибор для одновременного испытания двух образцов [с центральным нагревателем, см. рисунок 1а)];
— прибор для испытания одного образца, см рисунок lb).
а) Прибор для одновременного испытания двух образцов
1 r I
‘^1тмтттштш/мтт\\штттмШ»

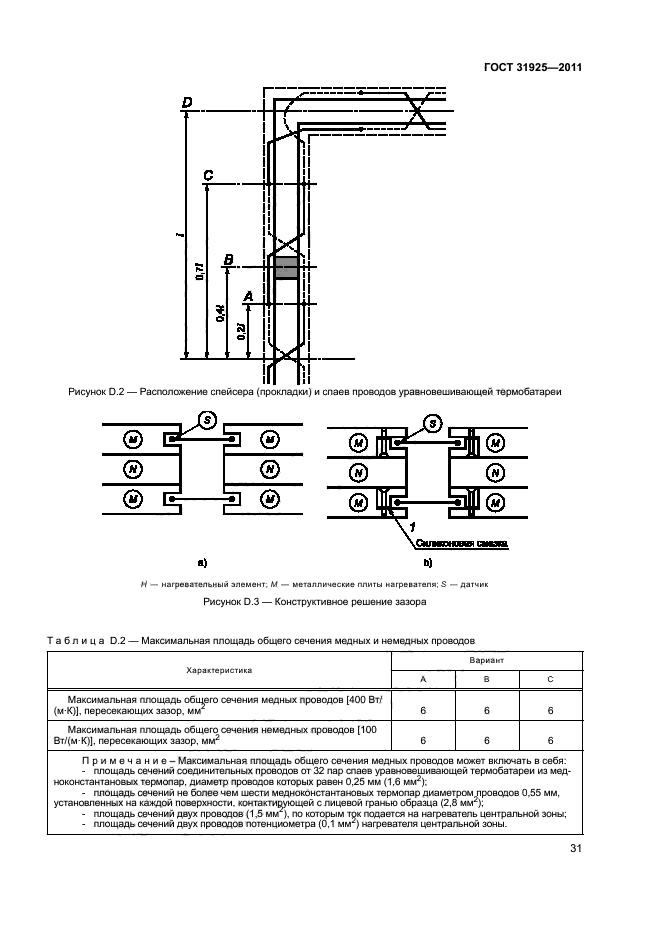

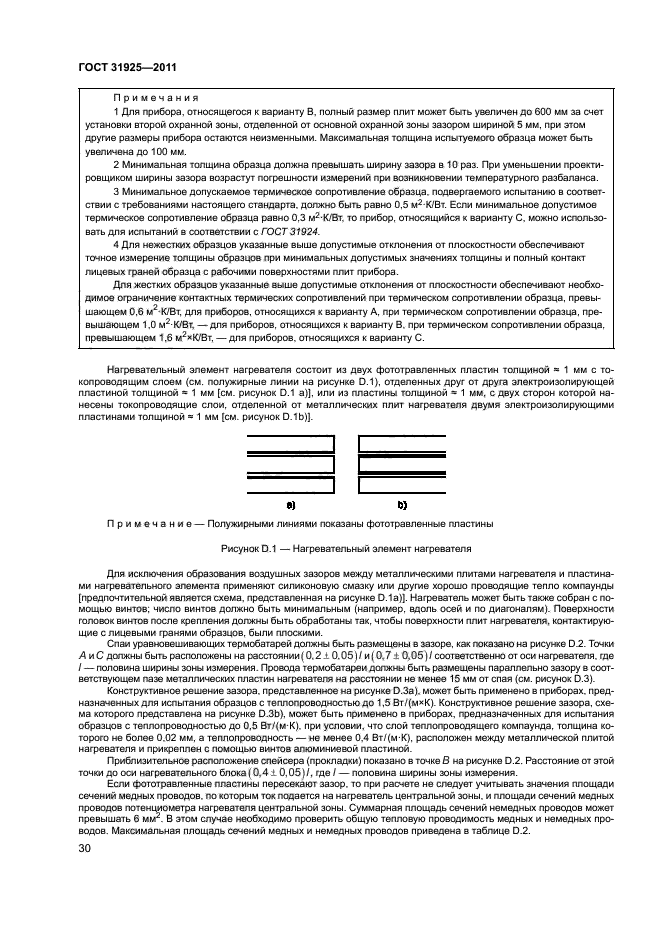

С tWrtbvV.yWMwl |МУУУ.,.У.’<УЛУ»,.У.,«У.УЛ,.у»,Л,йУ>УЛ| |,WvV оинная F ■■ ■■■ д __А в А г‘лМчм-1 /‘ч УтШт ш Ь) Прибор для испытания одного образца А — нагреватель зоны измерения, В- плиты нагревателя зоны измерения, С- нагреватель охранной зоны, D — плиты нагревателя охранной зоны; Е- холодильник, Е, — плиты холодильника: F- дифференциальные термопары, G- термопары, установленные на поверхности плит нагревателя; Н — термопары, установленные на поверхности плит холодильника, I — испытуемый образец, L — охранная плита; М- теплоизоляция охранной плиты, N — дифференциальные термопары, установленные на охранной плите 1 — охранная зона, 2 — зона измерения Примечание — Зазор разделяет зоны измерения (AhR) и охранные зоны (С и D). Рисунок 1 — Общие схемы прибора с горячей охранной зоной б ГОСТ 31925 -2011 5.2.2 Прибор для одновременного испытания двух образцов должен быть оборудован нагревателем, состоящим из нагревательного элемента и металлических плит круглой или квадратной формы и расположенным между двумя идентичными образцами, и двумя холодильниками, представляющими собой плоские круглые или квадратные плиты с изотермичными рабочими поверхностями 5.2.3 Прибор для испытания одного образца является модификацией прибора для одновременного испытания двух образцов, в котором один из образцов заменен сборным элементом, состоящим из слоя теплоизоляционного материала и охранной плиты. Разность температур поверхностей слоя теплоизоляционного материала должна быть равна нулю. После завершения испытаний в отчете об испытаниях должно быть отмечено, что измерения выполнены методом горячей охранной зоны на приборе с одним образцом. 5.2.4 Нагреватель прибора с горячей охранной зоной должен создавать однонаправленный, постоянный во времени тепловой поток однородной плотности, проходящий через центральную зону измерения, окруженную охранной зоной, отделенной от центральной зоны узким з ав ором. 5.2.5 Зона измерения — центральная часть образца, ограниченная линиями (см. рисунок 1), проходящими посредине зазора между центральной и охранной зонами нагревателя. Толщина образцов, испытываемых в соответствии с требованиями настоящего стандарта, должна не менее чем в десять раз превышать ширину зазора. 5.2.6 Если измерения проводят при температуре выше или ниже комнатной, должны быть предусмотрены дополнительная теплоизоляция боковых граней образца и (или) дополнительные охранные зоны. 5.2.7 Размеры плит холодильников должны быть не меньше суммы размеров плит нагревателя зоны измерения и плит нагревателя охранной зоны. Плиты холодильников должны быть изготовлены из металла, при этом температура 7 ГОСТ 31925-2011 рабочей поверхности плит холодильников должна быть постоянной во времени и равномерной. 5.2.8 Погрешность измерения тепл о физических показателей изделий с высоким и средним термическим сопротивлением на приборе с горячей охранной зоной не должна превышать ± 2 %, если требования к техническим характеристикам прибора и условиям испытаний соответствуют требованиям настоящего стандарта, в том числе приведенным в приложении В. Повторяемость результатов последовательных измерений, проведенных на приборе с горячей охранной зоной при постоянных условиях испытания на одном и том же образце, который не извлекался из прибора, должна быть лучше чем ±0,5%. Повторяемость результатов последовательных измерений, проведенных на приборе с горячей охранной зоной при постоянных условиях испытания на одном и том же образце, который после первого измерения извлекался из прибора и затем вторично помещался в прибор, должна быть лучше чем ± 1 %. Примечание — Ухудшение повторяемости может быть вызвано незначительными изменениями уславий испытания, например изменением давления плит прибора на образец, относительной влажности воздух а в округ образца. 5.3 Прибор, оснащенный тепломер ом 5.3.1 При проведении испытаний на приборе, оснащенном тепломером, плотность теплового потока измеряют одним или двумя тепломерами, которые контактируют с лицевыми гранями образца(ов). Основными элементами прибора являются: нагреватель, один или два тепломера (в зависимости от числа одновременно испытываемых образцов) и хо-л одил ь ник (с м. р ису нок 2). Ис пытания на пр но ор е, о с нащ е н но м тепло мер о м мо -гут проводиться по схемам, представленным на рисунке 2: 2а) — асимметричная схема для испытания одного образца. Тепломер расположен так, что он соприкасается или с нагревателем, или с холодильником; 2Ь) — симметричная схема для испытания одного образца; 2с) — симметричная схема для одновременного испытания двух образцов. Испытуемые образцы должны быть идентичными, ГОСТ 31925 -2011 2d) — схема с двумя тепломерами для одновременного испытания двух образцов, 2е) — схема с двумя тепломерами для одновременного испытания четырех образцов. Результаты испытаний по приведенным схемам считают эквивалентными, если выполнены все требования настоящего стандарта к процедуре испытаний. 5.3.2 Тепломеры, применяемые для измерения плотности теплового потока, проходящего через образец(цы), состоят из слоя однородного материала, датчика разности температур лицевых граней этого слоя (термоэлектрические батареи) и датчика(ов) температуры лицевых граней тепломера. Зона тепломера, в которой расположен датчик разности температур его лицевых граней, является зоной измерения Плотность теплового потока q. Вт/м2, проходящего через зону измерения тепломера, вычисляют по формуле Ч =/е*> (1) где /-калибровочный коэффициент (коэффициент пропорциональности между выходным напряжением тепломера ек и плотностью теплового потока д), eh ~ выходное напряжение тепломера, мВ. Примечание — Калибровочный коэффициент f не является строго постоянной величиной и зависит от температуры лицевых граней тепломера и плотности теплового потока. т/щщн S‘ /г w/шгш ;-т 1Г г- У///////////Л’ с) а) Ь) 9 ГОСТ 31925-2011 шштг н ШШШх- И»» S’ WWW/ И н I» V/7/ШШ Г* d) е) и\1Г — холодильники и нагреватели; Н,Н\Н» — тепломеры, S.S’.S» — образцы Рисунок 2 — Типовые схемы испытания на приборе, оснащенном тепломером (тепломерами) 5.3.3 Калибровку тепломера проводят с помощью стандартного(ых) образца (ов), измеряя термическое сопротивление испытуемого(ых) образ ца(ов) и стандартного образца и вычисляя отношение между измеренными величинами, при условии, что в процессе калибровки прибора и испытания образцов плотность теплового потока, проходящего через зону измерения, разность температур АТ лицевых граней и средняя температура Тт каждого образца будут постоянными во времени, при этом выполняется соотношение ДЖ=Ф,/ФЫ, (2) где Д£— термическое сопротивление испытумого(ых) образца(ов), м^-К/Вт, R, — термическое сопротивление стандартного(ых) образца(ов), м2 К/Вт, Ф. — тепловой поток, проходящий через стандартный(ые) образец (ы), Вт; Фм — тепловой поток, проходящий через испытуемый(ые) образец(цы), Вт. Пр им е ч ан и е — В качестве ыпандартных образцов могут грименмпьсл образцы, изготовленные из оптического кваргуевого или органического стекла, минеральной ваты и др. 10 ГОСТ 31925 -2011 Погрешность калибровки прибора, оснащенного тепломером, в зависимости от погрешности определения тепло физических показателей стандартных образцов не должна превышать ± 2 %. П римечание — Погрешность калибровки может бьггь обусловлена погрешностью измерений тепло физических показателей стандартных образцов, которые были проведены на приборе с горячей охранной з оной 5.3.4 При проведении испытаний на приборе с тепломером значение плотности теплового потока через образец должно находиться в пределах диапазона, в котором выполнена градуировка. В случае если установлена зависимость калибровочного коэффициента/ от температуры, экстраполирование этой зависимости не допускается. 5.3.5 Погрешность измерений теплофизических показателей на приборе, оснащенном тепломером, выполненных при средней температуре образца, приблизительно равной комнатной температуре, не должна превышать ± 3 % при условии выполнения требований, изложенных в приложении С. Повторяемость результатов последовательных измерений, проведенных на приборе, оснащенном тепломером, при постоянных условиях испытания на одном и том же образце, который не извлекался из прибора, должна быть лучше чем ± 0,5 %. Повторяемость результатов последовательных измерений, проведенных на приборе, оснащенном тепломером, при постоянных условиях испытания на образце, который после первого измерения извлекался из прибора и затем вторично помещался в прибор через значительный интервал времени, должна быть лучше чем ± 1 %. 6 Образцы для испытаний 6.1 Общие положения Процедура проведения испытаний включает в себя подготовку образцов к испытаниям и измерения в соответствии с требованиями раздела 7. 11 ГОСТ 31925-2011 Решения о возможности измерения теплофизической характеристики на имеющемся приборе, порядке подготовки образцов к испытанию и условиях испытания должны приниматься до начала испытаний (см. А.4 приложения А). 6.2 Отбор и размеры образцов Для проведения испытаний из каждой выборки изделий отбирают один или два образца в зависимости от типа применяемого прибора (см. 5.2.2 или 5.2.3 для прибора с горячей охранной зоной, 5.3.1 — для прибора, оснащенного тепломером). Образец(цы) должен(ны) соответствовать требованиям изложенным в А.2 и А.З приложения А. При одновременном испытании двух образцов образцы должны быть (по возможности) идентичными, разность между значениями толщин образцов не должна превышать 2 %. Размеры лицевых граней образца(ов) должны быть такими, чтобы обра-зец(цы) полностью закрывал (и) рабочие поверхности плит нагревателя (включая охранную зону). Линейные размеры образца(ов) не должны превышать соответствующих размеров рабочих поверхностей плит нагревателя или тепломера более чем на 3 %. Толщина(ны) образца(ов) должна(ны) соответствовать толщине изделия, указанной в стандарте или технических условиях на это изделие. Соотношение между толщиной образца и размерами плит нагревателя должно быть таким чтобы сумма погрешности, вызванной разбалансом (только для прибора с горячей охранной зоной), и погрешности, возникающей вследствие боковых тепло потерь, не превышала 0,5 %. Максимальные и минимальные допустимые значения толщины образцов приведены в таблице А. 1 приложения А. 6.3 Подготовка образцов к испытанию 6.3.1 Подготовка образцов к испытанию должна проводиться в соответствии с требованиями стандарта или технических условий на изделие конкретного вида. Если в стандарте или технических условиях на изделие отсутствуют указания по подготовке образцов к испытанию, то должны быть выполнены требования 6.3.2 и 6.3.3 настоящего стандарта. 12 ГОСТ 31925 -2011 6.3.2 Подготовка к испытанию образцов всех материалов (кроме сыпучих) 6.3.2.1 Поверхности лицевых граней испытуемых образцов должны быть выровнены, например обработкой наждачной бумагой, на токарном станке, шлифованием или с помощью тонких листов, помещенных между лицевыми гранями образца и рабочими поверхностями плит прибора, для обеспечения плотного контакта лицевых граней образца с рабочими поверхностями плит прибора. Максимальная допустимая толщина воздушного зазора между рабочими поверхностями плит прибора и лицевыми гранями образца приведена в таблице А.2 приложения А. 6.3.2.2 Лицевые грани образцов, изготовленных из жестких материалов, должны быть параллельными. Отклонение от параллельности граней не должно быть более 2 % толщины образца. 6.3.2.3 Лицевые грани образцов, контактирующие с рабочими поверхностями плит прибора, должны быть такими же плоскими, как и поверхности плит прибора, что должно обеспечивать погрешность измерения толщины образца не более 0,5%. Отклонение лицевых граней образцов от плоскостности измеряют поверочной линейкой, помещенной на поверхность лицевой грани образца так, чтобы источник света находился за линейкой и свет падал по касательной к поверхности лицевой грани (отклонение кромки поверочной линейки от прямой линии не должно быть более 0,01 мм). Видимыми являются отклонения 25 мкм и более. Отклонения 25 мкм и более измеряют толщиномером и поверочной линейкой. При измерении поверочная линейка должна опираться на две жесткие пластины толщиной не более 1 мм помещенные у каждого края поверхности образца, подлежащей измерению. Измерения проводят вдоль четырех кромок лицевой грани образца, двух диагоналей и двух взаимно перпендикулярных линий, проходящих через середину грани образца параллельно ее кромкам. Отклонение от плоскостности образца измеряют для каждой лицевой грани образца. Приведенная выше 13 ГОСТ 31925-2011 процедура измерения может быть также применена для измерения отклонения от плоскости рабочих поверхностей плит прибора. 6.3.2.4 При наличии на обработанных поверхностях образцов ячеистых материалов или материалов с заполнителями царапин, отколов, других аналогичных дефектов и неровностей естественного происхождения влиянием дефектов на результаты испытаний можно пренебречь, если выполняется условие (AJAm)(RJK)<0,0005. Испытание допускается проводить, если 0,0005 < {Ad IAtt^)(Ra IR) < 0,005, при этом в отчете об испытаниях должна быть приведена информация об имеющихся деф ектах. В приведенных выше соотношениях: Ad — суммарная площадь поперечных сечений всех деф ектов, м, Ат— площадь зоны измерения без учета площади дефектов, м; Ra — термическое сопротивление слоя воздуха, толщина которого равна максимальной глубине любого дефекта, м» К/Вт, R — термическое сопротивление образца, м2 К/Вт. 6.3.3 Подготовка к испытанию образцов сыпучих материалов Толщина образца сыпучего материала должна не менее чем в 10 раз превышать средний размер гранул, зерен, чешуек и т. п., из которых состоит этот материал. Процедура подготовки образца(ов) сыпучего материала должна быть описана в стандарте или технических условиях на этот материал, в котором должны быть указаны: порядок изготовления специальных каркасов и тонких листов для образца, меры предосторожности при кондиционировании и установке образца в прибор, порядок изготовления одного образца (двух образцов) требуемой плотности, порядок получения требуемой плотности образца(ов), массы образ-ца(ов) до и после кондиционирования, если необходимо. 7 Порядок проведения испытаний 7.1 Испытания по определению теплофизической характеристики образца, подготовленного в соответствии с 6.3, проводят в два этапа: 14 ГОСТ 31925 -2011 — этап 1 — кондиционирование образца перед испытанием в соответствии с 7.2; — этап 2 — измерения на приборе с горячей охранной зоной или приборе, оснащенном тепломером, в соответствии с 7.3. 7.2 Кондиционирование образцов до постоянной массы проводят после определения массы образца(ов). П римечание — Кондиционирование включает в себя высушивание образцов в вентилируемом сушильном шкафу или высушивание и последующее приведение образцов в термодинамическое равновесие с воздухом лабораторного помещения. Образец может быть помещен в паронепроницаемую оболочку для исключения поглощения или потери влаги во время испьпания1. Относительное изменение массы вычисляют по значениям массы образца до и после его высушивания. Если необходимо сократить продолжительность испытания, образцы могут быть кондиционированы до температуры, равной средней температуре образца при испытании, непосредственно перед установкой в прибор. 7.3 Измерения 7.3.1 Массу образца(ов) определяют с погрешностью не более 0,5 % перед установкой образца(ов) в прибор взвешиванием на весах, обеспечивающих указанную погрешность. 7.3.2 Толщину образца(ов) измеряют во время испытания при заданной температуре и степени сжатия или до начала проведения испытания измерительным инструментом, создающим на образец давление, равное давлению на него во время испытания, как указано в стандарте или технических условиях на изделие, из которого вырезаны образцы. Примечание — Для образцов изделий, поставляемых в виде рулонов, указывают, как правило, толщину образцов. Для измерения толщины образца, находящегося внутри прибора, применяют мерные шпильки, имеющие шкалу с делениями и устанавливаемые в четырех 15 1 Температура сушки обралрв должна быть указана в стандарте или технических условиях на изделие конкретного вида, us которого вырез <жы образцы. ГОСТ 31925-2011 Пр едкеловне Цепи, основные принципы: и основной порядок проведения работ хга межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная: система стандартизации. Основные положениям и ГОСТ 12-2009 «Межгосударственная: система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации Правила разработки, принятия; применения, обновления и отмены» Сведения о стандарте 1 ПОДГОТОВЛЕН Некоммерческим партнерством «Производители современной минеральной изоляции «Росизол» ка основе аутентичного перевода ка русский язык европейского регионального стандарта, указанного в пункте 4 2 ВНЕСЕН Техническим комитетом по стандартизацииТК 465 «Строительство» 3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве 3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и охэнке соответствия в строительстве (протокол N® 39 от S декабря 2011г.) За принятие стандарта проголосовали: Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166)004-97 Сокращенное таименование национального органа государственного управления строительством Азербайджан AZ Государственный комитет градостроительства и ар хитектуры Армения AM Министерство градостроительства Казахстан KZ Агентство по делам строительства и жилищно- коммунального хозяйства Кыргызстан KG Госстрой Молдова MD Министерство строительства и регионального разви Российская Федерация RU тия Министерство регионального развития Таджикистан 17 Агентство по строительств у и архитектуре при Пра вительстве Узбекистан UZ Госарх итектс трой Украина UA Министерство регионального развития, строитель ства и жилищно-коммунального хозяйства 4 Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 12667:2001 Thermal performance of building materials and pioducb — Determination of thermal resistance by means of guarded hot plate and lieat flex* meter method; — Products of high and medium theimal resistance (Теплофизи’еские показатели строительных материалов и изделий Определение термического сопротивления методами горячей охранной зоны и тепломера. Изделия с высоким и средним термическим сопротивлением) путем внесения изменений, сведения о которых приведены во введении к настоящему стандарту Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6). Перевод с английского языка (еп). Степень соответствия — модифицированная (MOD). Структура настоящего стандарта изменена по отношению к указанному европейскому региональному стандарту. Сравнение структуры настоящего стандарта со структурой европейского регионального стандарта приведено в дополнительном приложении ДА 5 Приказом Федерального агентства по техническому регулированию и метрологии от 20 г. N® межгосударственный стандарт ГОСТ 31925-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2913 г. 6 ВВЕДЕН ВПЕРВЫЕ Инфсрмаг/ило eeedeniut в действие (фекращении действия) настаяирго стандарта и шменен/аЪ к нелр’ цу&иирется в указателе «Национальные стандарты». Информация об изменениях к настакцеьр стандфпр гр’6/икается в указателе (каталоге) «Национальные стандарты», а текст изменеюЛ — в информа1;ионныя указателях «Нагрюнагьные стандарты». В случае пересмопфа или отмены настояние го стандарта со ответствую и(аяинформо1)ия фдетофблнхована в инфор-ма1рюнномуказателе «На1рюналъные стандарты» © Стандартинформ, 2013 В Российской Федерации настоящий стандарт ье может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техни-ческому регулированию и метрологии II ГОСТ 31925-2011 наружных углах плиты холодильника (или нагревателя и холодильника прибора для испытания одного образца) или вдоль взаимно перпендикулярных осей, проходящих через центр плиты Толщину образца вычисляют как среднюю разность между отсчетами по шкале мерных шпилек в двух положениях: — первое — образец находится в приборе; — второе — образец удален из прибора, а плиты прибора прижаты друг к другу с той же силой, что и при первом положении. По результатам измерения линейных размеров, толщины и определения массы кондиционированного образца вычисляют плотность образца во время испытания. 7.3.3 Разность температур лицевых граней образца в процессе испытания должна соответствовать приведенной в А. 2.10 приложения А настоящего стандарта и в стандарте или технических условиях на изделие конкретного вида. 7.3.4 Если необходимо определить теплофизические показатели в условиях, когда образец окружен воздухом (или другим газом), то точка росы воздуха (или другого газа) должна быть на 5 К ниже температуры плиты холодильника. При испытании образца в паронепроницаемой оболочке должны быть приняты меры, исключающие выпадение конденсата на поверхности оболочки, контактирующей с холодной лицевой гранью образца. Примем ание -Паронегроншремую оболочку применяют в ife/гях предотвращения увлажнения или высушивания образца во вреуля испытания. 7.3.5 Измерение теплового потока 7.3.5.1 Для определения плотности теплового потока, проходящего через образец при проведении испытаний на приборе с горячей охранной зоной, измеряют среднее значение электрической мощности, подаваемой на нагреватель зоны измерения, с погрешностью не более ±0,1 %. Колебания или изменения температуры рабочих поверхностей плит нагревателя во время испытания, обусловленные случайными колебаниями или изменениями входной мощности, не должны превышать 0,3 % разности температур рабочих поверхностей плит нагревателя и холодильника. ГОСТ 31925 -2011 Входная мощность, поступающая на нагреватель охранной зоны, должна регулироваться и поддерживаться постоянной предпочтительно с помощью автоматической системы контроля для достижения уровня температурного равновесия между зоной измерения и охранной зоной, при котором сумма погрешностей, вызываемых разбалансом и боковыми тепло потерями, не превышает 0,5 %. 1.3.5.2 Для определения плотности теплового потока, проходящего через образец при проведении испытаний на приборе, оснащенном тепломером, измеряют среднюю температуру и электродвижущую силу на выходе тепломера, среднюю температуру испытуемого образца и разность температур его лицевых граней. Во время испытания случайные колебания температуры рабочей поверхности тепломера (как функции времени) не должны вызывать колебания напряжения на его выходе более чем на 2 %. Диапазон изменения плотности теплового потока должен быть таким, чтобы погрешность определения градуировочного коэффициента / и погрешность измерения электрического напряжения на выходе тепломера соответствовали бы требованиям, приведенным в 5.3.5 и приложении С. 7.3.6 При одновременном испытании двух образцов на приборе с горячей охранной зоной температуру рабочих поверхностей плит холодильников или плит нагревателя регулируют так, чтобы соотношение между разностью температур лицевых граней одного образца и разностью температур лицевых граней другого образца не превышала 2%. 7.3.7 Температуру рабочих поверхностей плит нагревателя и холодильника, температурный баланс между центральной и охранной зонами (для прибора с горячей охранной зоной) измеряют методами, гарантирующими такие повторяемость и точность результатов измерения, которые обеспечивают выполнение всех требований, предъявляемых к прибору с горячей охранной зоной, приведенных в приложении В, или требований, предъявляемых к прибору, оснащенному тепломером, приведенных в приложении С. ГОСТ 31925-2011 7.3.8 Для определения момента установления стационарного теплового режима проводят ряд последовательных измерений в соответствии с требованиями 7.3.5 и 7.3.7 через интервалы времени между измерениями, приведенные в А.2.13 приложения А, в течение времени, в четыре раза или более превышающего время Д/, рассчитываемое в соответствии с А.2.13 приложения А. Измерения проводят до тех пор, пока значения термического сопротивления, вычисленные по результатам последовательных измерений, не будут отличаться друг от друга не более чем на 1 %, при этом эти значения не должны монотонно возрастать или убывать. Если невозможно точно определить время, необходимое для достижения стационарного теплового режима, или если у оператора нет достаточного опыта испытания образцов на том же приборе и при тех же условиях испытания (например, при начале текущих испытаний изделия нового вида), то измерения проводят по меньшей мере еще в течение 24 ч с момента установления стационарного теплового режима. П римечание — Для визуального определения момента достижения стационарного теплового режима результаты проведенных измерений могут бьпь пред ставлены графически. 7.3.9 После завершения измерений, выполненных в соответствии с 7.3.8, определяют массу и измеряют толщину образца(ов). Любые изменения объема образ ца(ов) должны быть указаны в отчете об испытаниях. 8 Обработка результатов испытаний 8.1 Определение изменения плотности и массы 8.1.1 Плотность сухого образца ро.кг/м3, и (или) плотность образца, кондиционированного до начала испытания pf, кг/м3, вычисляют по формулам: Р o=mJV, (3) Р е=пц!У, (4) где — масса образца после сушки, кг, wij — масса образца после кондиционирования, кг, 18 ГОСТ 31925 -2011 V— объем образца после сушки или кондиционирования, м3 8.1.2 Относительное изменение массы образца после сушки Дт,, кг, или после кондиционирования Дт, , кг, вычисляют по формулам: — пи)/ пи, (5) Д»^ = {п\ — пц)/ щ, (6) где т, — первоначальная масса образца, предназначенного для испытания, кг; пи и wi3 — по 8.1.1. Относительное изменение массы образца £md, кондиционированного после сушки, если это требуется стандартом или техническими условиями на изделие конкретного вида или необходимо для оценки условий испытания, вычисляют по формуле = (7) Относительное изменение массы образца Атщ во время испытания по отношению к его массе перед испытанием вычисляют по формуле Д™, = (т4 (8) где пг4— масса образца после испытания, кг, ?и5— масса высушенного или кондиционированного образца перед испытанием (пц = пи или щ =щ), кг 8.2 Определение тепл о физических показателей 8.2.1 Для определения теплофизических показателей используют средние значения результатов измерений, проведенных после достижения стационарного теплового режима, в соответствии с 7.3.8. Допускается использовать результаты других измерений, проведенных при стационарном тепловом режиме, если значения теплофизических показателей, вычисленные по результатам этих измерений, отличаются от значений теплофизических показателей, вычисленных по результатам измерений, описанных в 7.3.8, не более чем на 1 %. 8.2.2 Термическое сопротивление R, м3-К/Вт, при испытании на приборе с горячей охранной зоной вычисляют по формуле 19 ГОСТ 31925-2011 Ф (9) коэффициент теплопередачи J, Вт/(м-К), — по формуле (,0) где Ф — средняя электрическая мощность, подаваемая на нагреватель зоны измерения, Вт; А — площадь зоны измерения (см. 5.2.5), м2; для прибора, предназначенного для испытания двух образцов, значение площади зоны измерения умножают на два, Г, — средняя температур а горячей лицевой гран и образца(ов), К, Г, — средняя температура холодной лицевой грани образца(ов), К; d — средняя толщина образ ца(ов), м. Если выполняются условия, приведенные в А.2.2-А.2.4 и А. 3.3 приложения А, то коэффициент тепло про пускания А., или теплопроводность А вычисляют по формуле А. или А= —- . (11) А(Т,-Т3) 8.2.3 При испытании одного образца на приборе с одним тепломером вычисляют термическое сопротивление R, М^-КУВт, по формуле г -Т * = (12) где/- калибровочный коэффициент тепломера; ей — выходное напряжение тепломера, мВ, Г, и Г,- по 8.2.2, ил и вычисляют коэффициент тепл о передачи J, ВтУ(мК), по формуле J=ffkd_ (13) тх-ъ где Т{, Г2 и d — по 8.2.2. 20 ГОСТ 31925 -2011 Если выполняются условия, приведенные в А.2.2-А.2.4 и А.3.3 приложения А, то коэффициент тепло про пускания А, или теплопроводность Я (или удельное термическое сопротивление г = 11\) вычисляют по формуле \ или А= Ф<* (14) А(Т, — Г,) где Ф,А, tv и^-по 8.2.2. 8.2.4 При испытании одного образца на приборе с двумя тепломерами теплофизические показатели определяют по формулам (12)—(14), заменяя fok на 0,5 (fekl + /2в*>), где индексы 1 и 2 относятся к первому и второму тепломерам (температуры рабочих поверхностей которых равны соответственно г, и Г,). 8.2.5 При испытании двух образцов на приборе с одним тепломером общее термическое сопротивление , м^-К/Вт, вычисляют по формуле (г/-%)■»• (г;-ту) (15) Е
