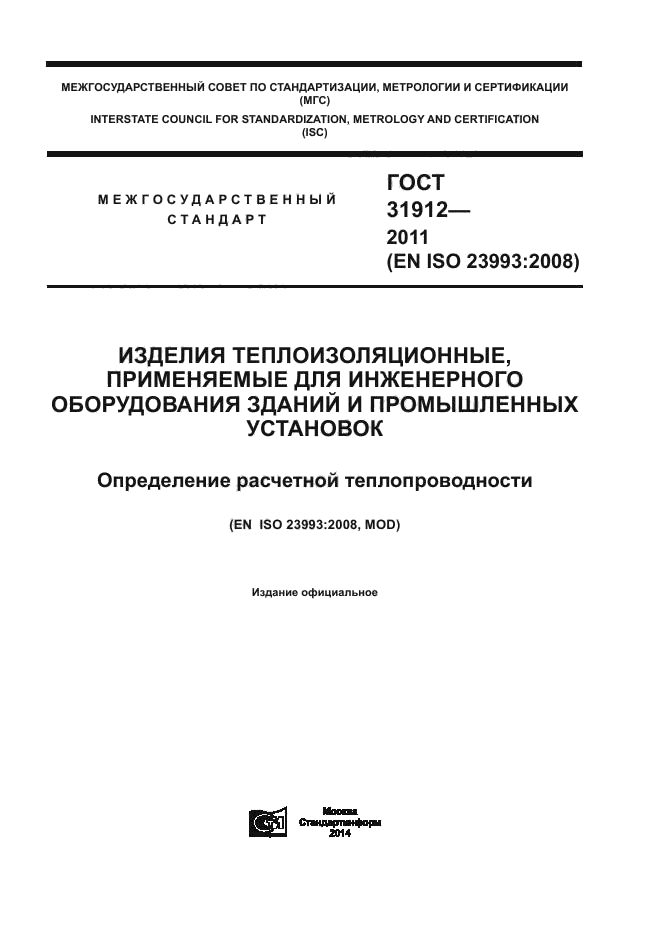

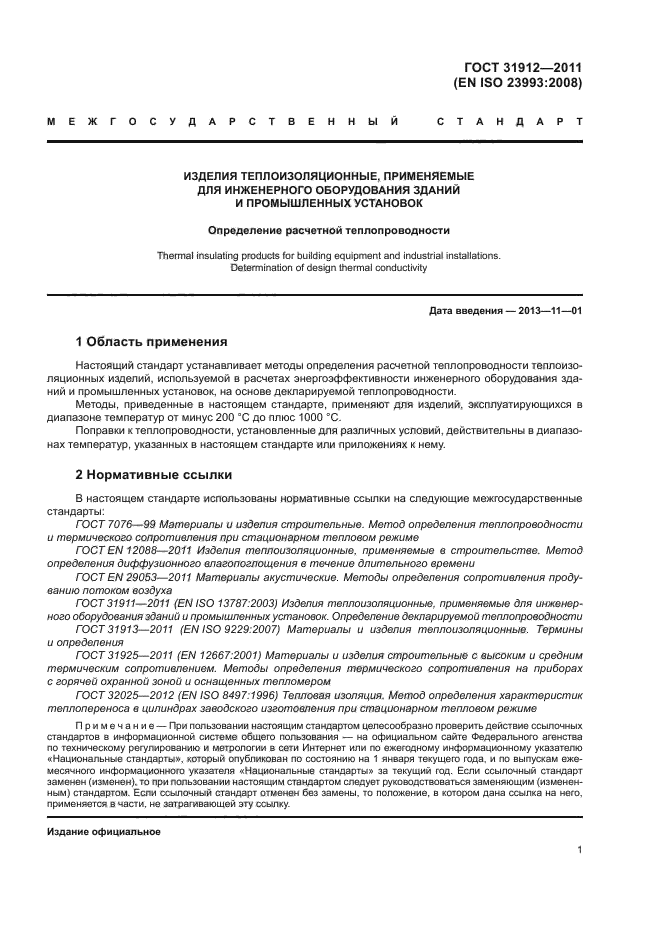

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION,METROLOGY AND CERTIFICATION (ISC)

ME Ж Г О С УДАР СТВЕННЫЙ ГОСТ 31912-3011

СТАНДАРТ (ENISO 23993:2008)

ИЗДЕЛИЯ ТЕПЛОИЗ ОЛЯ1ЩОННЫЕ, ПРИМЕНЯЕМЫЕ ДЛЯ ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ ЗДАНИЙ И ПРОМЫШЛЕННЫХ

УСТАНОВОК

Определение расчетной теплопроводности

(EN ISO 23993:2008,MOD)

Издание официальное

Москва Ста ндар тннфор м 2013

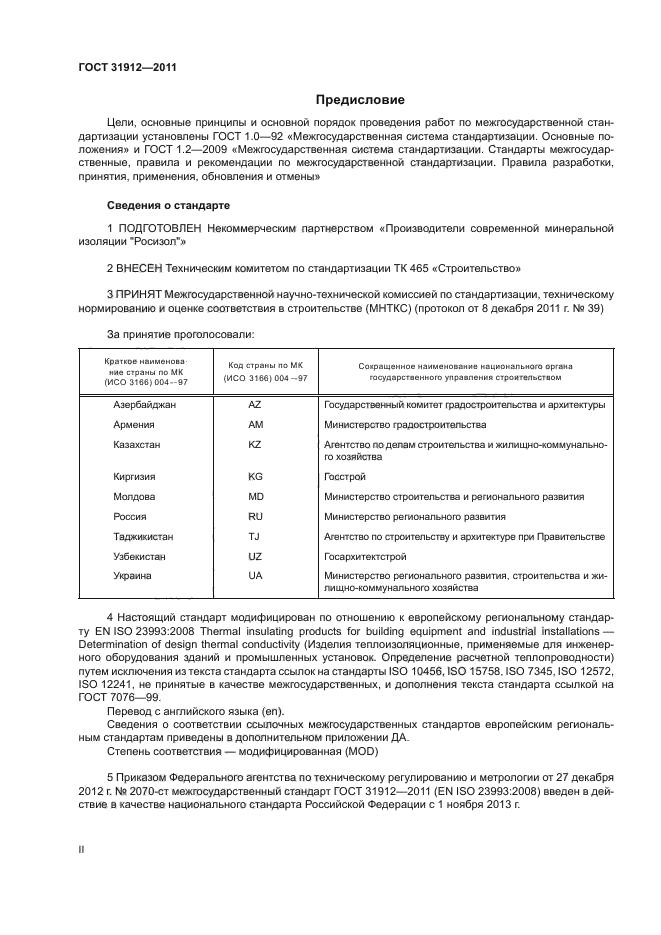

Пр еднсловне

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации Стандарты межгосударственньЕ, правила и рекомендации по межгосударственной стандартизации Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Не коммерческим партнерством «Производители современной минеральной изоляции «Восизол»» на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Ivfexгосударстве иной научно-технической комиссией по стандартизации, техническому нормирванию и оценке соответствия в строительств (МНТКС) (протокол№ 39 от S декабря 2011 г.)

Краткое наименование страны по Ж (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа государственного управления строительством
Азербайджан	AZ	Гсх ударе тгенный комитет градостроительства и архитектуры
Армения	AM	Министерство градостроительства
Казахстан	KZ	Агентство по делам строительства и жилищно-коммунального хозяйства
Кыргызстан	KG	Госстрой
Молдова	MD	Министерство строительства и регионального развития
Российская Федерация	RU	Министерство регионального развития
Таджикистан	TJ	Агентство по строительству и архитектуре при Правительстве
Узбекистан	UZ	Гос архитектстрой
Украина	UA	Министерство регионального развития, строительства и жилищно-коммунального хозяйства

EN ISO 23993:2003 Thennal insulating products for building equipment and industrial installations — Detemunation of design thennal conductivity (Изделия теплокзоляционные, применяемые для инженерного оборудования зданий и промышленных установок Определение расчетной теплопроводности) путем исключения из текста стандарта ссылок на стандарты БО 10456, ISO 1575S, ISO 7345, ISO 12572, ISO 12241, не принятые в качестве межгосударственных, и дополнения текста стандарта ссыпкой на ГОСТ 7076-99.

Перевод с английского языка (еп)

Сведения о соответствии ссылочных межгосударственных стандартов европейским региональным стандартам приведение дополнительном приложении ДА.

Степень соответствия — модифицированная (MDD)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. № 2070-ст межгосударственный стандарт ГОСТ 31912-2011 введен в дайетвие в качестве национального стандарта Российской Федерации с 1 ноября 2013 г

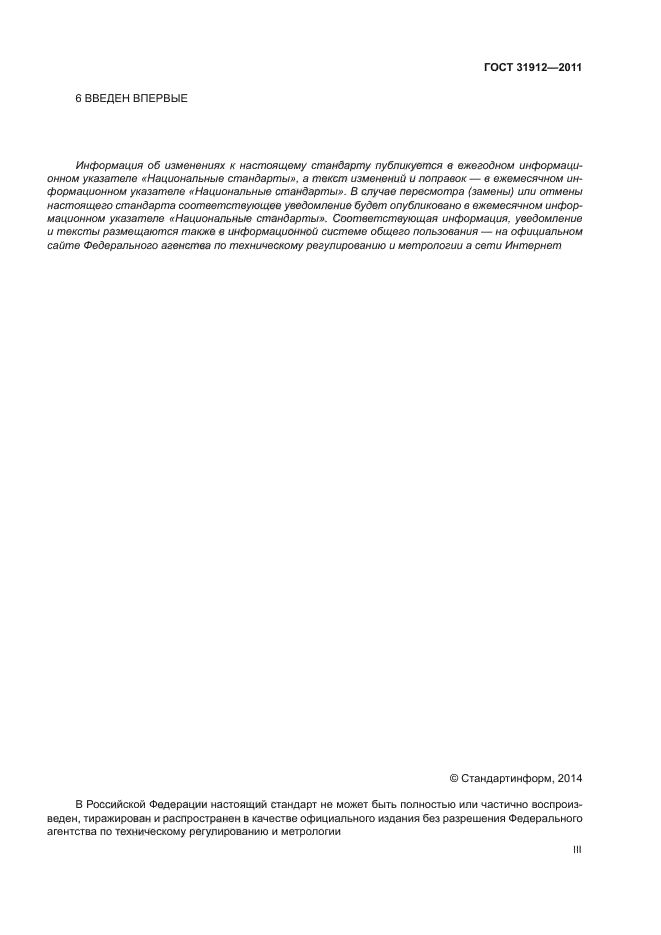

6 ВВЕДЕН ВПЕРВЫЕ

Информацию введемте действие (прекращении действия) настоящего сттдарта и изменение к new публикуется в указателе «Науюнальные стандарпы»

Информация об изменении к настоящею стстдарпу публикуется в указателе (каталоге) «Нищональные стандарпы», а текст изменений — в информационных указ сопелях *Науюнальные стстдарпы» В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информащоннам указателе «Национальные стандарпы»

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулирванию и метрологии

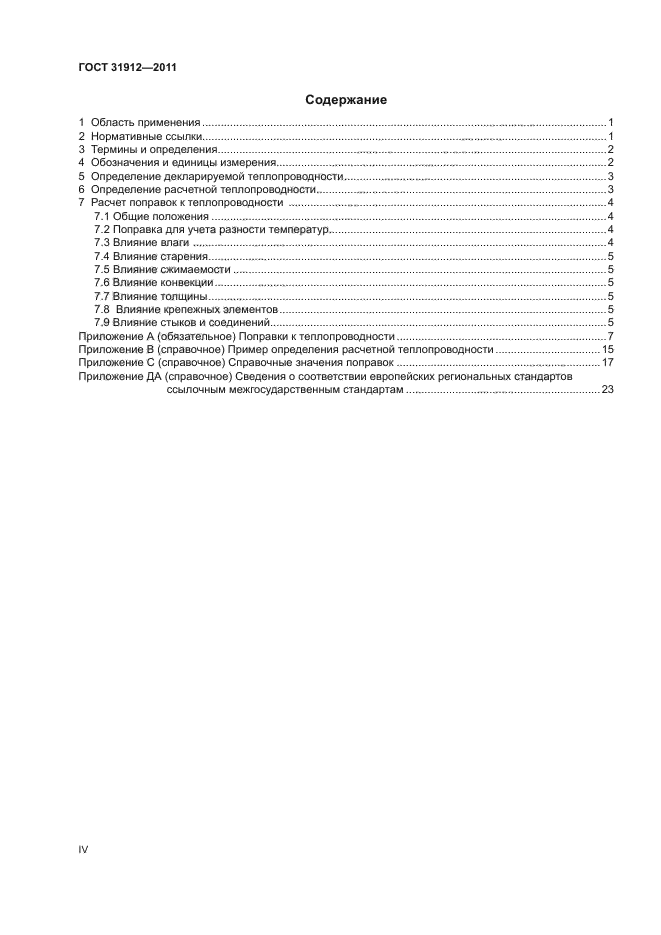

Содержанке

ГОСТ 31912-2011

1 О бл асть примет етия………………………………………………………………..

2 Нормативные ссыпки……………………………………………………………….

3 Т ермины и опр едел ения…………………………………………………………….

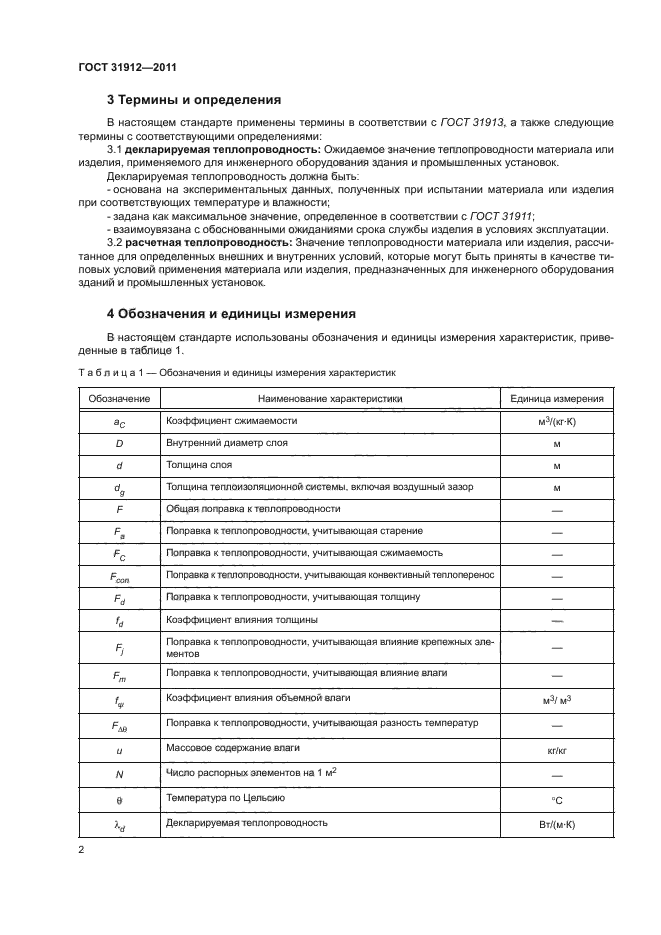

4 О бозначения и единицы измерения………………………………………………..

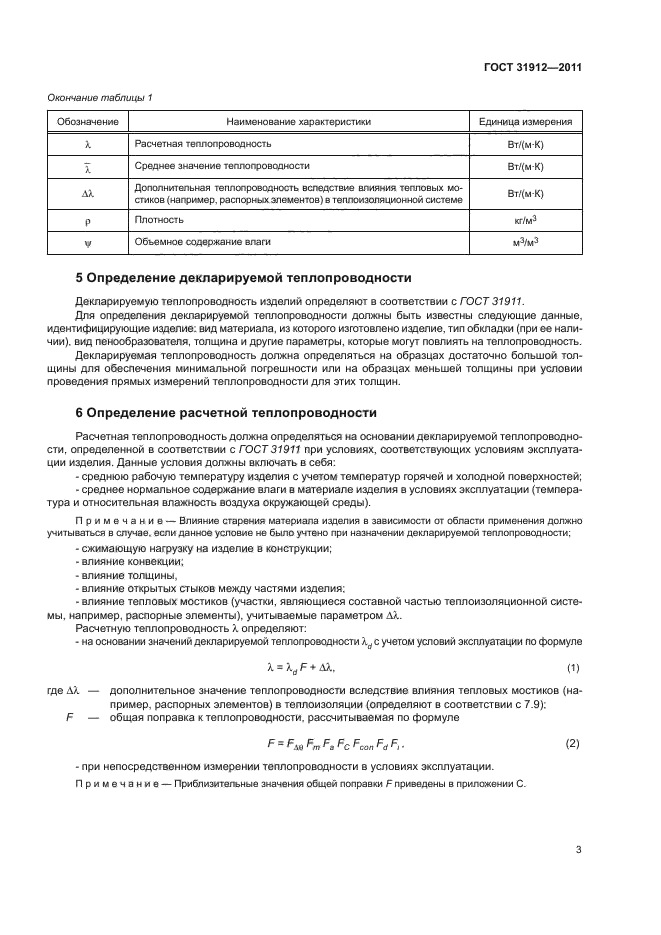

5 О пред ел ение д екп ариру емой тепл опр ов одно сти…………………………………

6 Определение расчетной теплопроводности……………………………………….

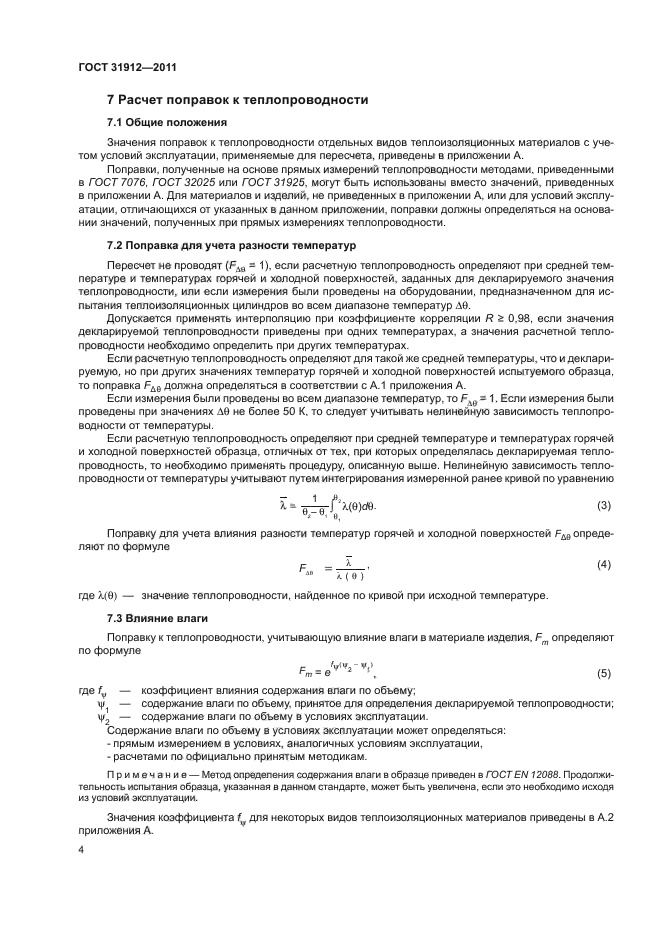

7 Расчет поправок к теплопроводности…………………………………………….

7.1 Общие положения………………………………………………………………

7.2 Поправка для учет а разно сти температур……………………………………..

7.3 Влияние влаги…………………………………………………………………..

7 .4 Влияние старения……………………………………………………………….

7.5 Влияние сжимаемости………………………………………………………….

7 .6 Влияние конвекции……………………………………………………………..

7 .7 Влияние толщины………………………………………………………………

7.8 Влияние крепежных элементов……………………………………………….

7.9 Влияние стыков и соединений…………………………………………………

Приложение А (обязательное) Поправки к теплопроводности………………………..

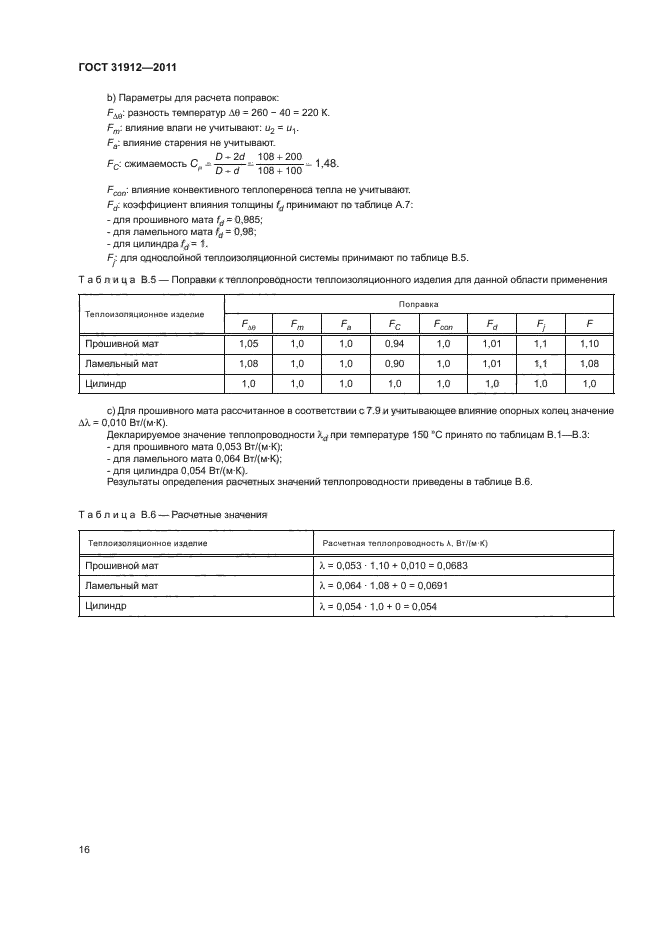

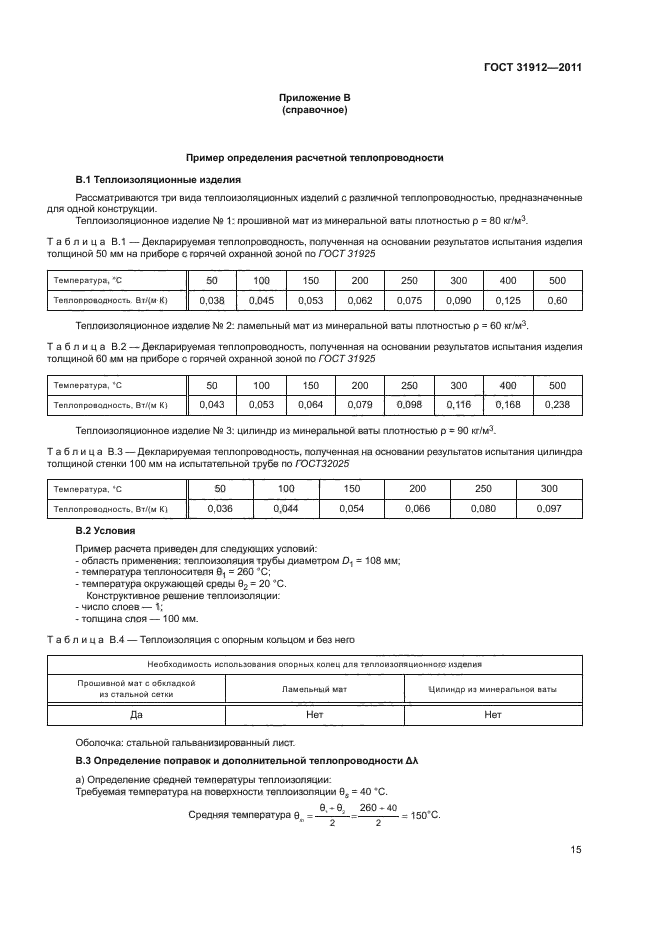

Приложение В (справочное) Пример определения расчетной

т епл опров о дно сти……………………………………………………….

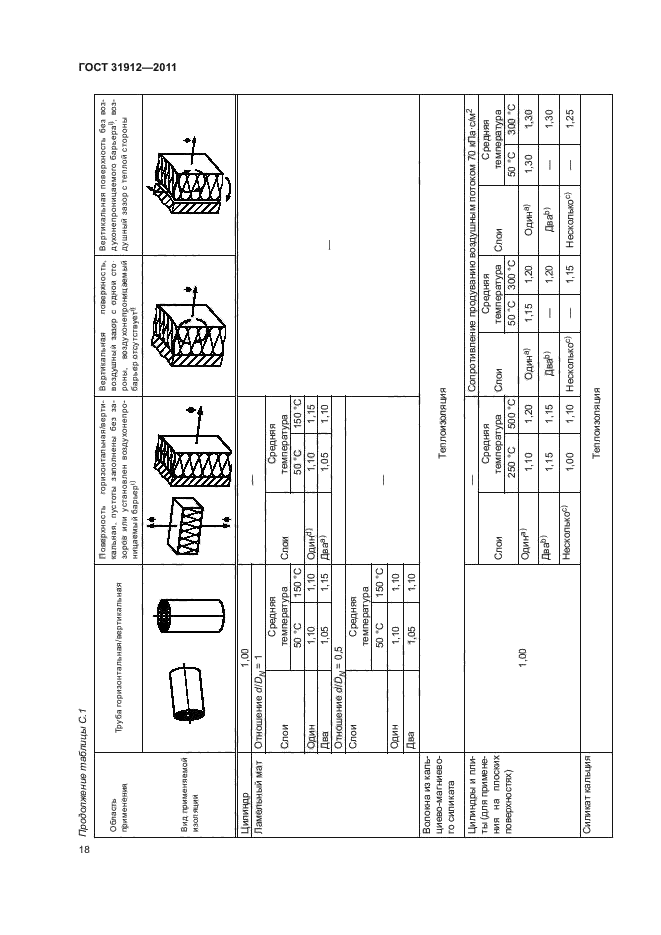

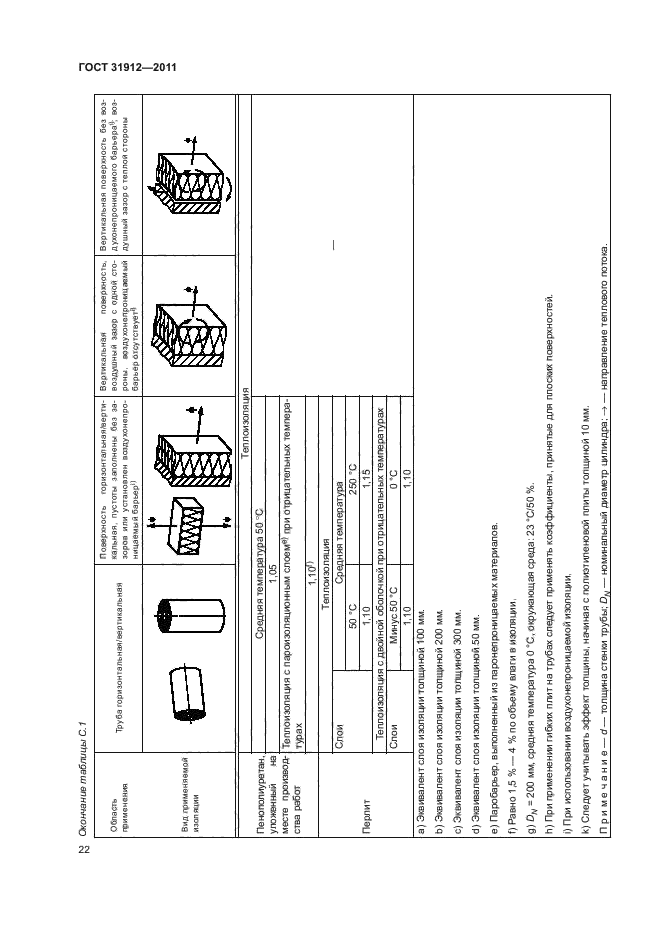

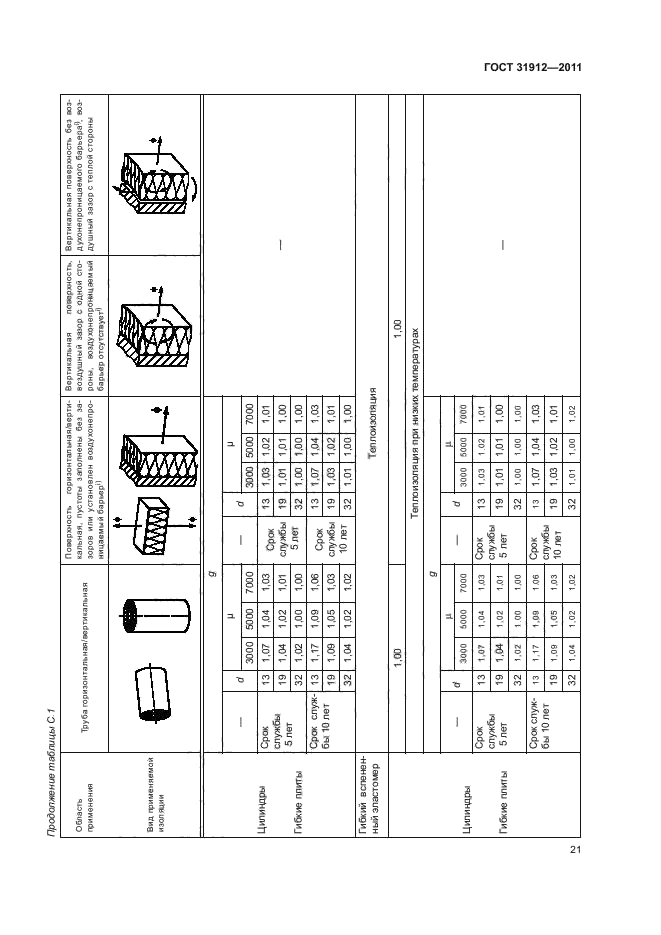

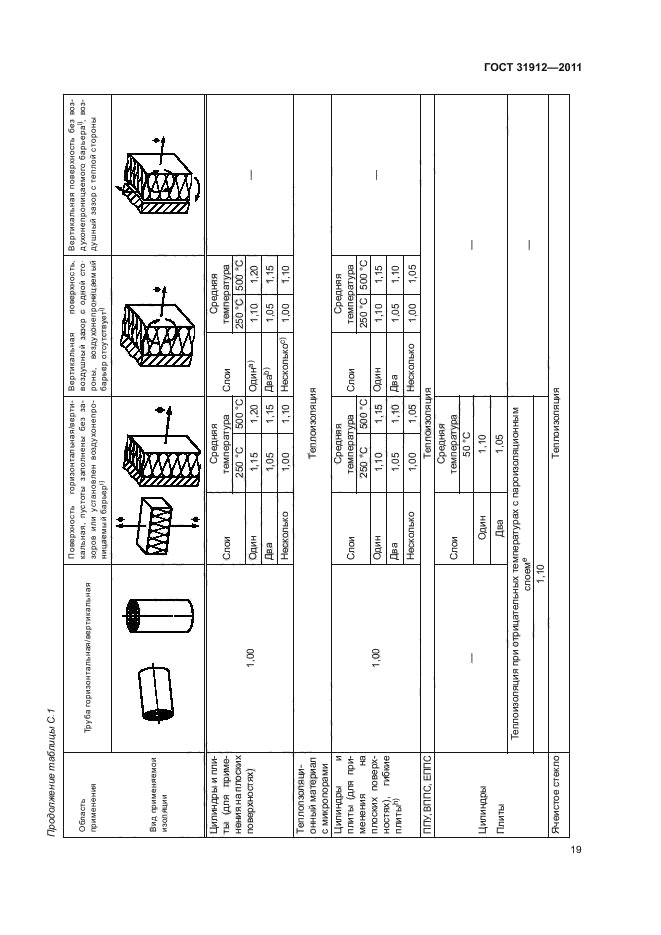

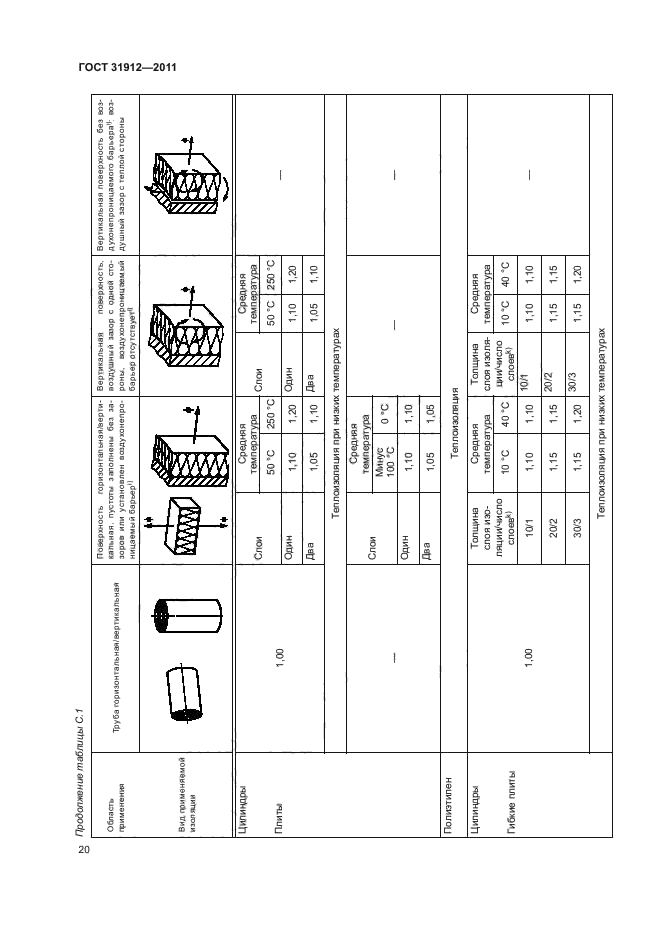

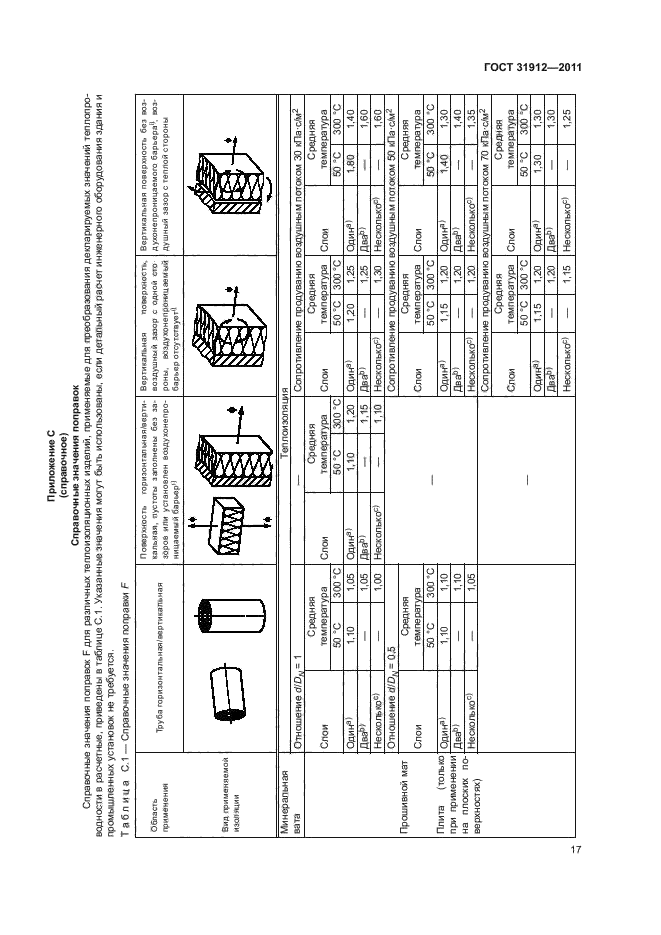

Приложение С (справочное) Справочные значения поправок………………………..

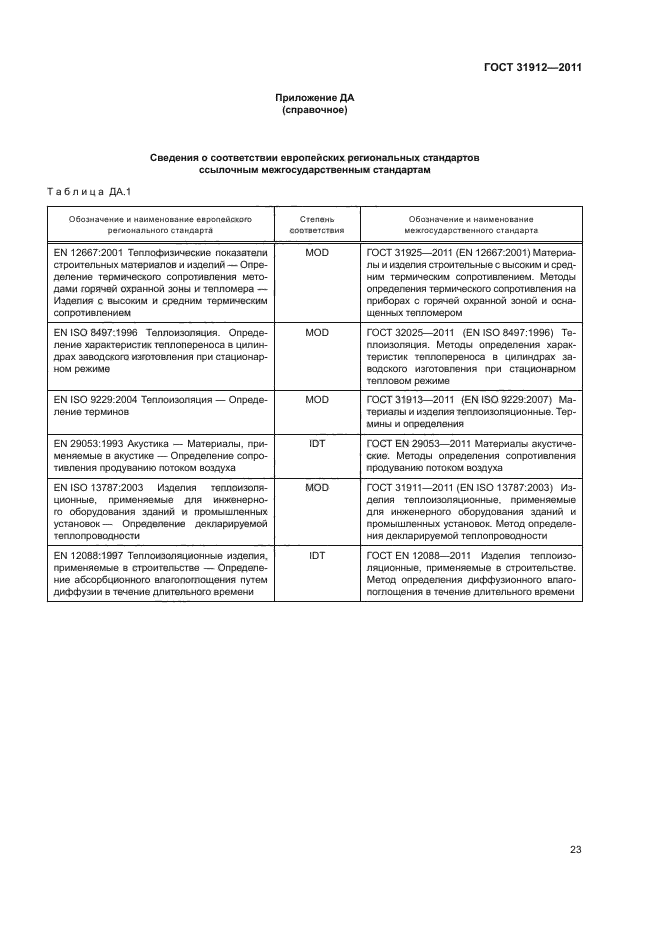

Приложение ДА (справочное) Сведения о соответствии ссылочных межгосударственных стандартов европейским региональным стандартам………………………………………………………………………..

III

ГОСТ 31912-2011

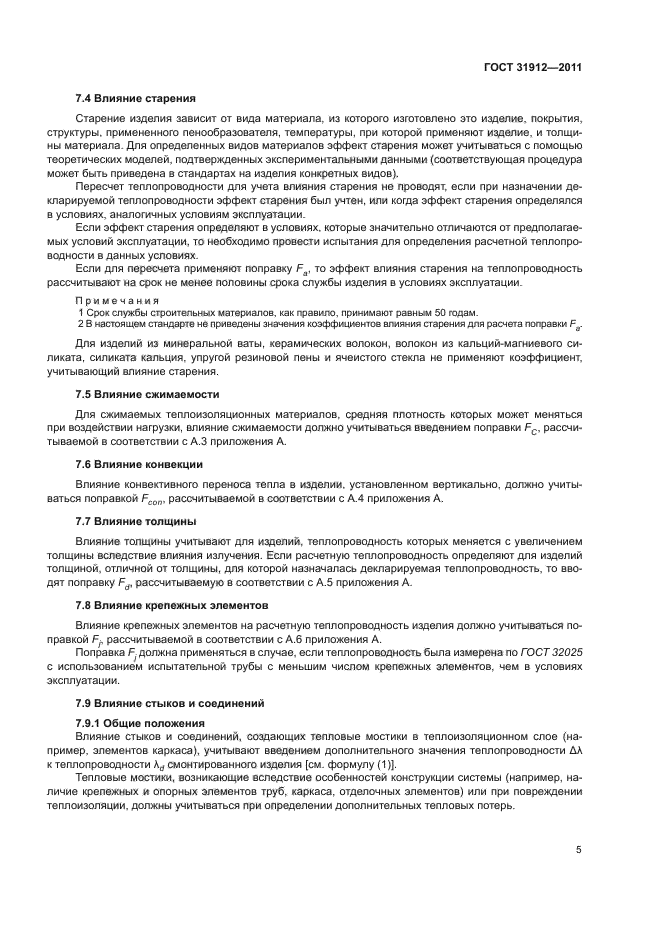

или когда эффект старения определялся в условиях, аналогичных условиям эксплуатации.

Если эффект старения определяют в условиях, которые значительно отличаются от предполагаемых условий эксплуатации, то необходимо провести испытания для определения расчетной теплопроводности в данных условиях.

Если для пересчета применяют поправку F_a, то эффект влияния старения на теплопроводность рассчитывают на срок не менее половины срока службы изделия в условиях эксплуатации.

Примечания

1 Срок службы строительных материалов, как правило, принимают равным50 годам

2 В настоящем стандарте не приведены значения коэффициентов влияния старения для расчета поправки F_a.

Для изделий из минеральной ваты, керамических волокон, волокон из кальций-магниевого силиката, силиката кальция, упругой резиновой пены и ячеистого стекла не применяют коэффициент, учитывающий влияние старения.

7.5 Влияние сжимаемости

Для сжимаемых теплоизоляционных материалов, средняя плотность которых может меняться при воздействии нагрузки, влияние сжимаемости должно учитываться введением поправки F_c, рассчитываемой в соответствии

с А.З приложения А.

7.6 Влияние конвекции

Влияние конвективного переноса тепла в изделии, установленном вертикально, должно учитываться поправкой рассчитываемой в соответствии

с А.4 приложения А.

7.7 Влияние толщины

Влияние толщины учитывают для изделий, теплопроводность которых меняется с увеличением толщины вследствие влияния излучения. Если расчетную теплопроводность определяют для изделий толщиной, отличной от толщины, для

ГОСТ 31912-2011

которой назначалась декларируемая теплопроводность, то вводят поправку F^, рассчитываемую в соответствии с А. 5 приложения А.

7.8 Влияние крепежных элементов

Влияние крепежных элементов на расчетную теплопроводность изделия должно учитываться поправкой F., рассчитываемой в соответствии с А.6 приложения А.

Поправка F- должна применяться в случае, если теплопроводность была

измерена по ГОСТ 32025 с использованием испытательной трубы с меньшим числом крепежных элементов, чем в условиях эксплуатации.

7.9 Влияние стыков и соединений

7.9.1 Общие положения

Влияние стыков и соединений, создающих тепловые мостики в теплоизоляционном слое (например, элементов каркаса), учитывают введением дополнительного значения теплопроводности АХ к теплопроводности \_d смонтированного изделия [см формулу (1)].

Тепловые мостики, возникающие вследствие особенностей конструкции системы (например, наличие крепежных и опорных элементов труб, каркаса, отделочных элементов) или при повреждении теплоизоляции, должны учитываться при определении дополнительных тепловых потерь.

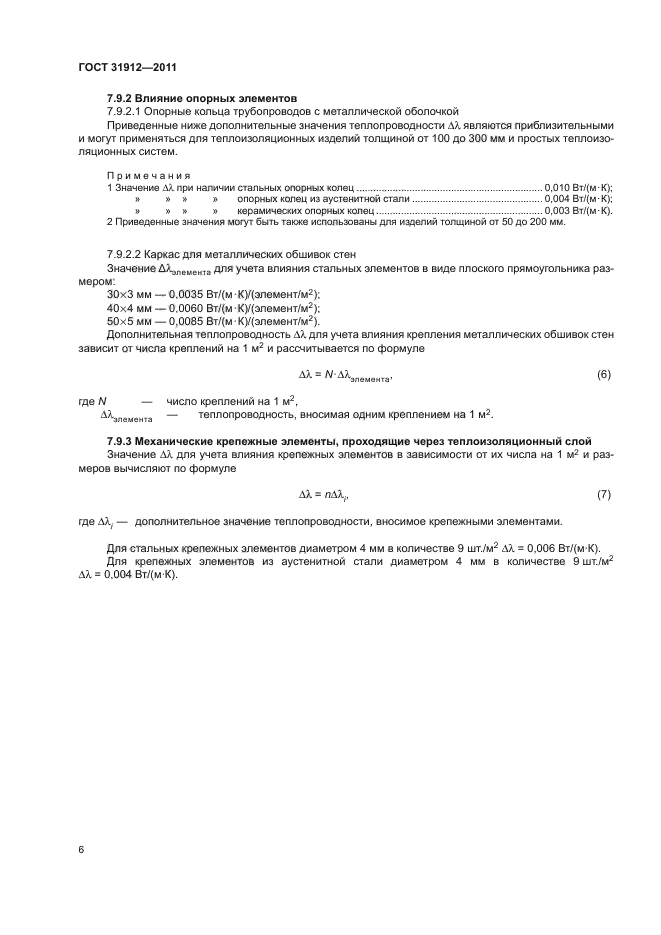

7.9.2 Влияние опорных элементов

7.9.2.1 Опорные кольца трубопроводов с металлической оболочкой

Приведенные ниже дополнительные значения теплопроводности А Я являются приблизительными и могут применяться для теплоизоляционных изделий толщиной от 100 до 300 мм и простых теплоизоляционных систем

Примечания

1 Значение ДА, при наличии стальных опорных колец……………….0,010 Вт/(мК);

» » » » опорных колец из аустенигной стали…. 0,004 В т/(м-К);

» » » » керамических опорных колец………….. 0,003 Вт/(мК).

ГОСТ 31912-2011

2 Приведенные значения могут быть также использованы для изделий толщиной от 50 до 200 мм

1.9.22 Каркас для металлических обшивок стен

Значение A^_neMeM* для учета влияния стальных элементов в виде плоского прямоугольника размером:

30×3 мм — 0,0035 Вт/(мК)/(элемент/м²);

40×4 мм — 0,0060 Вт/(м К)/(элемент/м²);

50×5 мм — 0,0085 Вт/(м К)/(элементУм²).

Дополнительная теплопроводность ДХ для учета влияния крепления металлических обшивок стен зависит от числа креплений на 1 Г и рассчитывается по формуле

= , (6)

где N- число креплений на 1 м²,

Армиям™ — теплопроводность, вносимая од ним крепление м на 1 м²

7.9.3 Механические крепежные элементы, пр оходящие чер ез теплоизоляционный слой

Значение ДА для учета влияния крепежных элементов в зависимости от их числа на 1 м² и размеров вычисляют по формуле

ДЯ = иД^, (7)

где ДА, — дополнительное значение теплопроводности, вносимое крепежными элементами.

Для стальных крепежных элементов диаметром 4 мм в количестве 9 шт./м² ДА = 0,006 Вт/(мК).

Для крепежных элементов из аустенитной стали диаметром 4 мм в количестве 9 шт./м² АХ= 0,004 Вт/(м-К).

ГОСТ 31912-2011

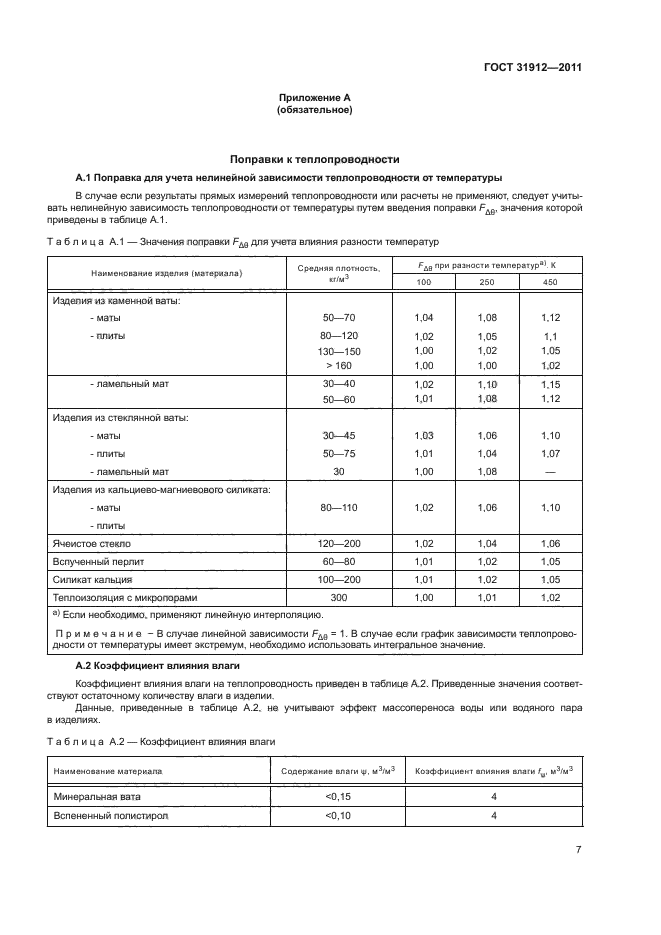

Приложение А (обязательное)

Поправки к теплопроводности

А.1 Поправка для учета нелинейной зависимости теплопроводности от температуры

В случае если результаты прямых измерений теплопроводности или расчеты не применяют, следует учитывать нелинейную зависимость теплопроводности от температуры путем введения поправки ^_д0, значения которой приведены

в таблице А. 1.

Таблица А. 1 -Значения поправки^ для учета влияния разности _температур_

Наименование изделия (материала)	Средняя плотность, кг/м	Ъ* при _а) разности температур , К
Наименование изделия (материала)	Средняя плотность, кг/м	100	250	450
Изделия из каменной ваты: маты	50-70	1,04	1,08	1,12
плиты	80- 120 130- 150 >160	1,02 1,00 1,00	1,05 1,02 1,00	1,1 1,05 1,02
ламельный мат	30-40 50-60	1,02 1,01	1,10 1,08	1,15 1,12
Изделия из стеклянной ваты: маты плиты ламельный мат	30-45 50-75 30	1,03 1,01 1,00	1,06 1,04 1,08	1,10 1,07
Изделия из кальциево-магниево-вого силиката маты плиты	80- 110	1,02	1,06	1,10
Ячеистое стекло	120- 200	1,02	1,04	1,06
Вспученный перлит	60-80	1,01	1,02	1,05
Силикат кальция	100- 200	1,01	1,02	1,05
Теплоизоляция с микропорами	300	1,00	1,01	1,02

⁸ Если необходимо, применяют линейную интерполяцию

Примечание-В случае линейной зависимости Г» =1 . В случае если график

зависимости теплопроводности от температуры имеет экстр емум; необходимо использовать интегральное значение.

ГОСТ 31912-2011

А.2 Коэффициент влияния влаги

Коэффициент влияния влаги на теплопроводность приведен в таблице А.2. Приведенные значения соответствует остаточному количеству влаги в изделии.

Данные, приведенные в таблице А.2, не учитывают эффект массопереноса воды или водяного пара в изделиях.

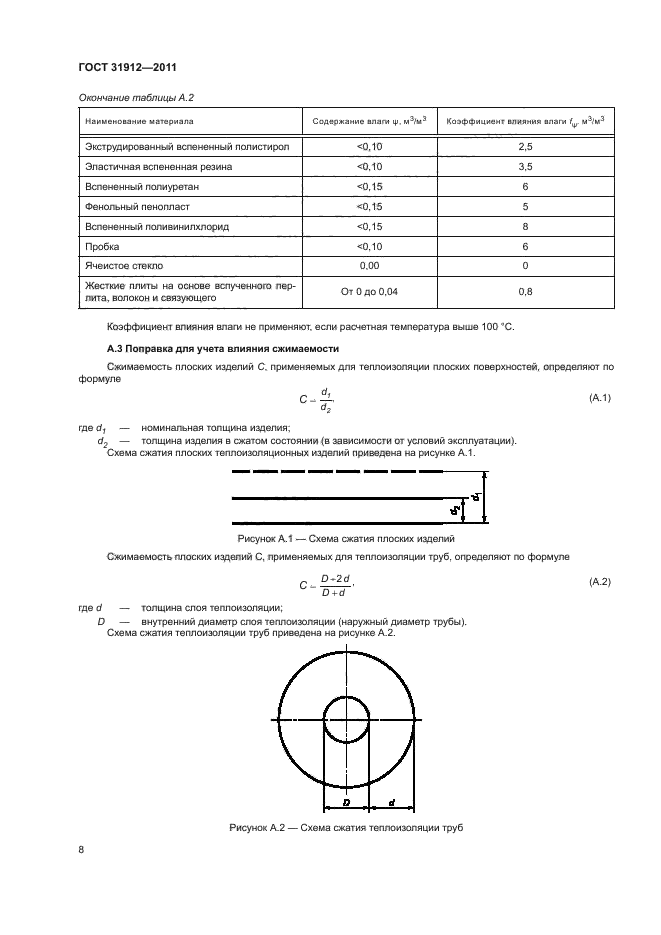

Таблица А.2 — Коэф ф ициент влияния влаги

Наименование материала	Содержание влаги \\г, М7м	Коэфф ициент влияния влаги ./*, М
Минеральная вата	<0,15	4
Вспененный полистирол	<0,10	4
Экструдированный вспенен
ный полистирол	<0,10	2,5
Эластичная вспененная резина	<0,10	3,5
Вспененный полиуретан	<0,15	6
Фенольный пенопласт	<0,15	5
Вспененный поливинилхлорид	<0,15	8
Пробка	<0,10	6
Ячеистое стекло	0,00	0
Жесткие плиты на основе
вспученного перлита, волокон
и связующего	От 0 до 0,04	0,8

Коэффициент влияния влаги не применяют, если расчетная температура выше 100 °С.

А.З Поправка для учета влияния сжимаемости

Сжимаемость плоских изделий С, применяемых для теплоизоляции плоских поверхностей, определяют по формуле

С-* (А 1)

“2

где d\ — номинальная толщина изделия,

— толщина изделия в сжатом состоянии (в зависимости от условий эксплу-

ГОСТ 31912-2011

атации).

Схема сжатия плоских теплоизоляционных изделий приведена на рисунке А. 1.

Рисунок А. 1 — Схема сжатия плоских изделий

Сжимаемость плоских изделий С, применяемых для теплоизоляции труб, определяют по формуле

D+2d

(А 2)

С =

D + d ’

где d — толщина слоя теплоизоляции;

D — внутренний диаметр слоя теплоизоляции (наружный диаметр трубы). Схема сжатия теплоизоляции труб приведена на рисунке А. 2.

Рисунок А. 2 — Схема сжатия тепло из оляции труб

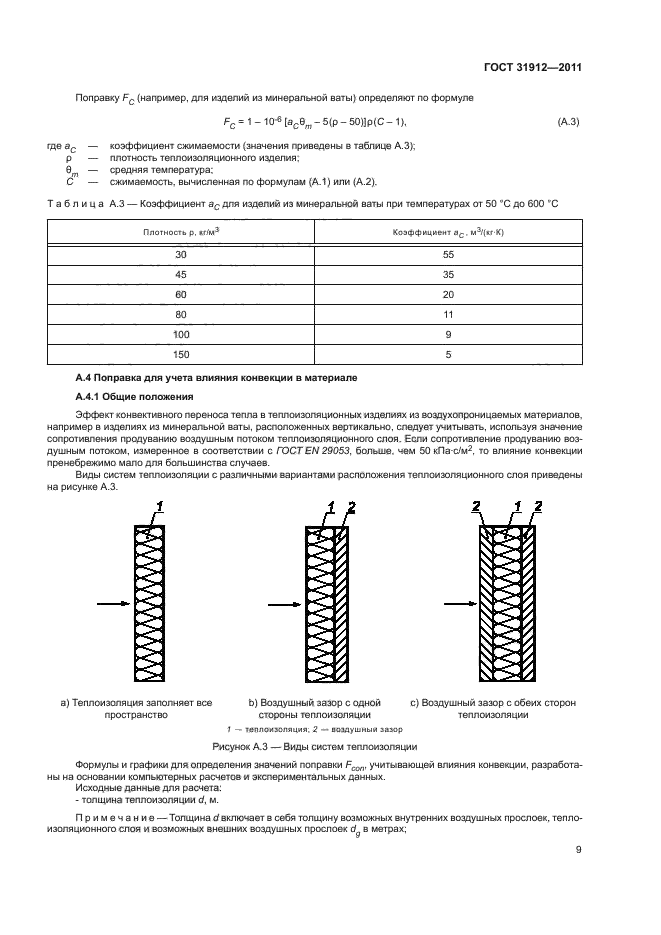

Поправку F_c (например, для изделий из минеральной ваты) определяют по формуле

^ = 1-1О^[_ас0„-5(р-5О)]р(С-1), (АЗ)

где а_с — коэффициент сжимаемости (значения приведены в таблице А.З); р — плотность теплоизоляционного изделия,

6_М — средняя температура;

ГОСТ 31912-2011

С — сжимаемость, вычисленная по формулам (А. 1) или (А.2).

Таблица А.З — Коэффициент а_с для изделий из минеральной ваты при температурах от 50 °С до 600 °С

Плотность р, кг!ж	Коэффициент а_с, м³/(кгК)
30	55
45	35
60	20
80	11
100	9
150	5

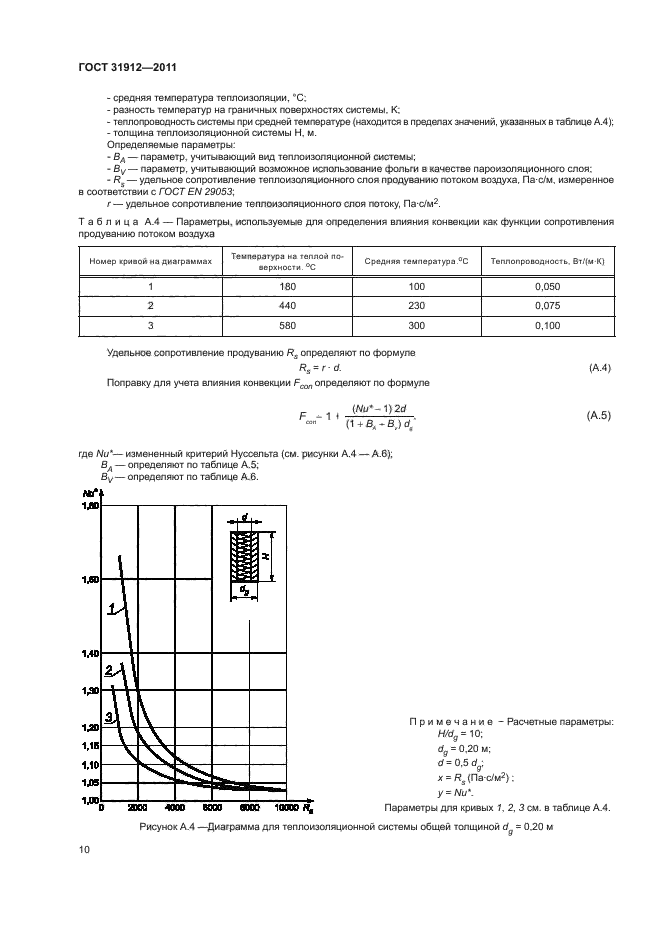

А.4 Попр авка для учета влияния конвекции в материале

А.4.1 Общие положения

Эффект конвективного переноса тепла в теплоизоляционных изделиях из воздухопроницаемых материалов, например, в изделиях из минеральной ваты, расположенных вертикально, следует учитывать, используя значение сопротивления продуванию воздушным потоком теплоизоляционного слоя. Если сопротивление продуванию воздушным потоком, измеренное в соответствии с ГОСТEN 29053, больше, чем 50 кПа с/м\ то влияние конвекции пренебрежимо мало для большинства случаев.

Виды систем теплоизоляции с различными вариантами расположения теплоизоляционного слоя приведены на рисунке А.З.

xti

а) Теплоизоляция заполняет Ь) В оздушный з аз ор с одной с) Воздушный зазор с обеих

все пространство стороны теппоиз шяции сторон теплоизоляции

1 — теплоизоляция, 2 — воздушный зазор

Рисунок А.З — Виды систем теплоизоляции

ГОСТ 31912-2011

или когда эффект старения определялся в условиях, аналогичных условиям эксплуатации.

Примечания

1 Срок службы строительных материалов, как правило, принимают равным50 годам

2 В настоящем стандарте не приведены значения коэффициентов влияния старения для расчета поправки F_a.

7.5 Влияние сжимаемости

Для сжимаемых теплоизоляционных материалов, средняя плотность которых может меняться при воздействии нагрузки, влияние сжимаемости должно учитываться введением поправки F^, рассчитываемой в соответствии

с А.З приложения А.

7.6 Влияние конвекции

с А.4 приложения А.

7.7 Влияние толщины

ГОСТ 31912-2011

7.8 Влияние крепежных элементов

Поправка F- должна применяться в случае, если теплопроводность была

7.9 Влияние стыков и соединений

7.9.1 Общие положения

Влияние стыков и соединений, создающих тепловые мостики в теплоизоляционном слое (например, элементов каркаса), учитывают введением дополнительного значения теплопроводности АX к теплопроводности А.^ смонтированного изделия [см формулу (1)].

7.9.2 Влияние опорных элементов

7.9.2.1 Опорные кольца трубопроводов с металлической оболочкой

Приведенные ниже дополнительные значения теплопроводности ДЯ являются приблизительными и могут применяться для теплоизоляционных изделий толщиной от 100 до 300 мм и простых теплоизоляционных систем

Примечания

1 Значение ДА. при наличии стальных опорных колец……………….0,010 Вт/(мК);

» » » » опорных колец из аустенитной стали…. 0,004 Вт/(мК);

» » » » керамических опорных колец………….. 0,003 Вт/(мК).

ГОСТ 31912-2011

2 Приведенные значения могут быть также использованы для изделий толщиной от 50 до 200 мм

7.9.2.2 Каркас для металлических обшивок стен

Значение АЯ,_пежмИ1 для учета влияния стальных элементов в виде плоского прямоугольника размером:

30×3 мм — 0,0035 Вт/(мК)/(эле ментУ м²),

40×4 мм — 0,0060 Вт/(м К)/(эле мент/ м²);

50×5 мм — 0,0085 Вт/(м К)/(элементУм²).

Дополнительная теплопроводность ДЯ для учета влияния крепления металлических обшивок стен зависит от числа креплений на 1 м² и рассчитывается по формуле

ДЯ = У^ДЯуеааоа , (6)

где N- число креплений на 1 м²,

АЯэлемыт — теплопроводность, вносимая од ним крепление м на 1 м²

7.9.3 Механические крепежные элементы, пр оходящие чер ез теплоизоляционный слой

Значение ДЯ для учета влияния крепежных элементов в зависимости от их числа на 1 м² и размеров вычисляют по формуле

ДА. = иАХ , (7)

где ДА, — дополнительное значение теплопроводности, вносимое крепежными элементами.

Для стальных крепежных элементов диаметром 4 мм в количестве 9 шт./м» ДЯ = 0,006 Вт/(м К)

Для крепежных элементов из аустенитной стали диаметром 4 мм в количестве 9 шт./м² ДЯ = 0,004 Вт/(м К).

Приложение А (обязательное)

ГОСТ 31912-2011

Поправки к теплопроводности

А. 1 Поправка для учета нелинейной зависимости теплопроводности от температуры

В случае если результаты прямых измерений теплопроводности или расчеты не применяют, следует учитывать нелинейную зависимость теплопроводности от температуры путем введения поправки , значения которой приведены

в таблице А. 1.

Таблица А. 1 -Значения поправки^ для учета влияния разности _температур_

Наименование изделия (материала)	Средняя плотность, кг/м	Ъа при _а)разности температур , К
		100	250	450
Изделия из каменной ваты:
маты	50-70	1,04	1,08	1,12
плиты	80- 120	1,02	1,05	1,1
	130- 150	1,00	1,02	1,05
	>160	1,00	1,00	1,02
ламельный мат	30-40	1,02	1,10	1,15
	50-60	1,01	1,08	1,12
Изделия из стеклянной ваты:
маты	30-45	1,03	1,06	1,10
плиты	50-75	1,01	1,04	1,07
ламельный мат	30	1,00	1,08	—
Изделия из кальциево-магниево-вого силиката
маты	80- 110	1,02	1,06	1,10
плиты
Ячеистое стекло	In) О 1 In) О о	1,02	1,04	1,06
Вспученный перлит	60-80	1.01	1,02	1,05
Силикат кальция	100- 200	1,01	1,02	1,05
Теплоизоляция с микропорами	300	1,00	1,01	1,02

⁸ Если не обход илю, применяют линейную интерполяцию

Примечание-В случае линейной зависимости F_a = 1В случае если график

ГОСТ 31912-2011

А.2 Коэффициент влияния влаги

Данные, приведенные в таблице А.2, не учитывают эффект массопереноса воды или водяного пара в изделиях.

Таблица А.2 — Коэф ф ициент влияния влаги

Наименование материала	Содержание влаги \у, mVm³	Коэф ф ициент влияния влаги ./*, М
Минеральная вата	<0,15	4
Вспененный полистирол	<0,10	4
Экструдированный вспенен-
ный полистирол	<0,10	2,5
Эластичная вспененная резина	<0,10	3,5
Вспененный полиуретан	<0,15	6
Фенольный пенопласт	<0,15	5
Вспененный поливинилхлорид	<0,15	8
Пробка	<0,10	6
Ячеистое стекло	0,00	0
Жесткие плиты на основе
вспученного перлита, волокон
и связующего	От 0 до 0,04	0,8

Коэффициент влияния влаги не применяют, если расчетная температура выше 100 °С.

А.З Поправка для учета влияния сжимаемости

Сжимаемость плоских изделий С, применяемых для теплоизоляции плоских поверхностей, определяют по формуле

С = 4-, (А 1)

где d\ — номинальная толщина изделия,

d2 — толщина изделия в сжатом состоянии (в зависимости от условий эксплу-

ГОСТ 31912-2011

атации).

Схема сжатия плоских теплоизоляционных изделий приведена на рисунке А. 1.

Рисунок А. 1 — Схема сжатия плоских изделий

Сжимаемость плоских изделий С, применяемых для теплоизоляции труб, определяют по формуле

П-L

(А. 2)

c=-^+2d

D + d ’

где d — толщина слоя теплоизоляции;

D — внутренний диаметр слоя теплоизоляции (наружный диаметр трубы) Схема с жатая теплоизоляции тру б приведена на рисунке А. 2.

Рисунок А.2-Схема сжатая теплоизоляции труб

Поправку F_c (например, для изделий из минеральной ваты) определяют по формуле

^ = 1-1О^[_а,.0„-5(р-5О)]р(С-1), (АЗ)

где а_с — коэффициент сжимаемости (значения приведены в таблице А. 3); р — плотность теплоизоляционного изделия,

0_т — средняя температура;

ГОСТ 31912-2011

С — сжимаемость, вычисленная по формулам (А. 1) или (А.2).

Таблица А.З — Коэффициент а_с для изделий из минеральной ваты при температурах от 50 °С до 600 °С

Плотность р, кг/м⁵	Коэффициент а_с, м³/(кг К)
30	55
45	35
60	20
80	И
100	9
150	5

А.4 Попр авка для учета влияния конвекции в материале А.4.1 Общие положения

Эффект конвективного переноса тепла в теплоизоляционных изделиях из воздухопроницаемых материалов, например, в изделиях из минеральной ваты, расположенных вертикально, следует учитывать, используя значение сопротивления продуванию воздушным потоком теплоизоляционного слоя. Если сопротивление продуванию воздушным потоком, измеренное в соответствии с ГОСТEN 29053, больше, чем 50 кПа с/м², то влияние конвекции пренебрежимо мало для большинства случаев

а) Теготогсз аляция заполняет Ь) В оздушный з аз ор с одной с) В оздушный з азор с обеих

все пространство стороны теплоиз апяции сторон теплогсзоляции

1 — теплоизоляция, 2 — воздушный зазор

Рисунок А.З — Виды систем теплоизоляции

ГОСТ 31912-2011

Формулы и графики для определения значений поправки учитыва

ющей влияния конвекции, разработаны на основании компьютерных расчетов и экспериментальных данных.

Исходные данные для расчета:

— толщина теплоизоляции d, м,

П римечание — Толщина d включает в себя толщину возможных внутренних воздушных прослоек, теплоизоляционного слоя и возможных внешних воздушных прослоек^ в метрах.

— средняя температура теплоизоляции, °С,

— разность температур на граничных поверхностях системы. К,

— теплопроводность системы при средней температуре (находится в пределах значений, указанных в таблице А.4);

— толщина теплоизоляционной системы Н, м.

Определяемые параметры:

— В_л — параметр, учитывающий вид теплоизоляционной системы,

-By — параметр, учитывающий возможное использование фольги в качестве пар о изоляционного слоя,

Rt — удельное сопротивление теплоизоляционного слоя продуванию потоком воздуха, Па с/м, измеренное в соответствии с ГОСТЕЙ29053,

г- удельное сопротивление теплоизоляционного слоя потоку, Па с/м²Таблица А.4 — Параметры, используемые для определения влияния

конвекции как функции сопротивления продуванию потоком воздуха __

Номер кривой на диаграммах	Температура на теплой поверхности, °С	Средняя температура,*^	Те пло пр овод но сть, Вт/(мК)
1	180	100	0,050
о	440	230	0,075
3	580	300	0,100

Удельное сопротивление продуванию R, определяют по формуле

Д = rd.

Поправку для учета влияния конвекции F_eonопределяют по формуле

₊ JA^-Ij2d (1 +B_A+B_y)d_f

(А.4) (А. 5)

ГОСТ 31912-2011

где Nii* — измененный критерий Нуссельта (см. рисунки А.4 — А.6); В_л — определяют по таблице А. 5;

В_у — определяют по таблице А. 6.

Примечание — Расчетные параметры:

Hld_s= 10,

0,20 м; d=0,5d_g, х = К,(Па сЛл²) ; у = Nil *

Параметры для кривых 1, 2, 3 см. в таблице А4.

Рисунок А.4 -Диаграмма для теплоизоляционной системы общей толщиной d _g= 0,20 м

ГОСТ 31912-2011

Примечание — Р асчетные параметры H!d_% = 10, d_g= 0,30 м; d= 0,5 d_f, х = W (Па-сЛл^) ; у = Mi*.

Параметры для кривых 1, 2, 3 см в таблице А4.

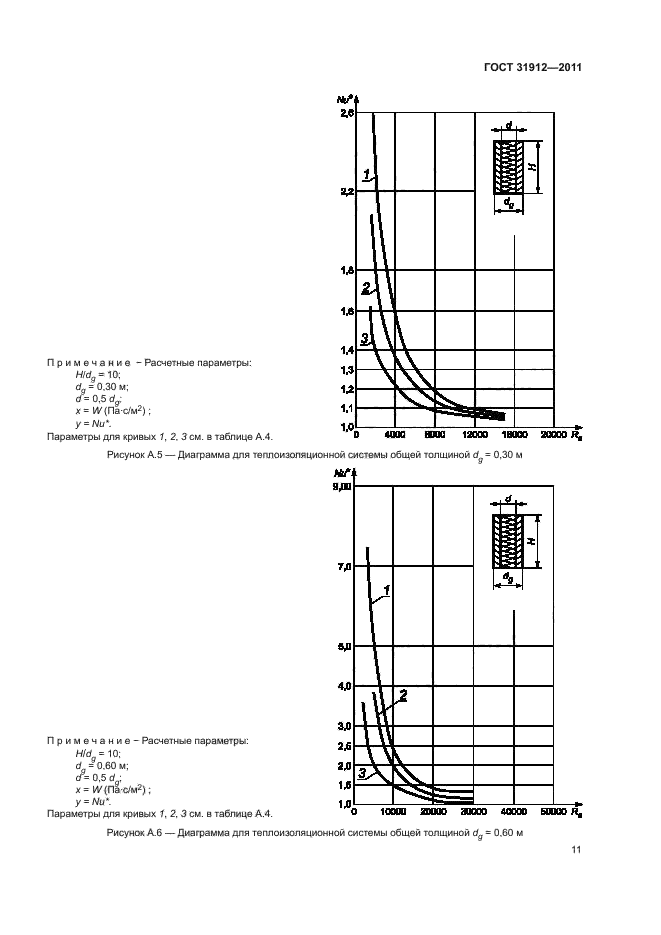

Рисунок А.5 — Диаграмма для теплоизоляционной системы общей толщиной d_g= 0,30 м

Примечание-P асчетные параметры:

H/dg= 10, d_g= 0,60 м, d= 0,5 d_rх = W(na cA^) , у = Мг*.

Параметры для кривых i, 2, 3 см в таблице А4.

Рисунок А 6 — Диаграмма для теплоизоляционной системы общей толщиной d_s= 0,60 м

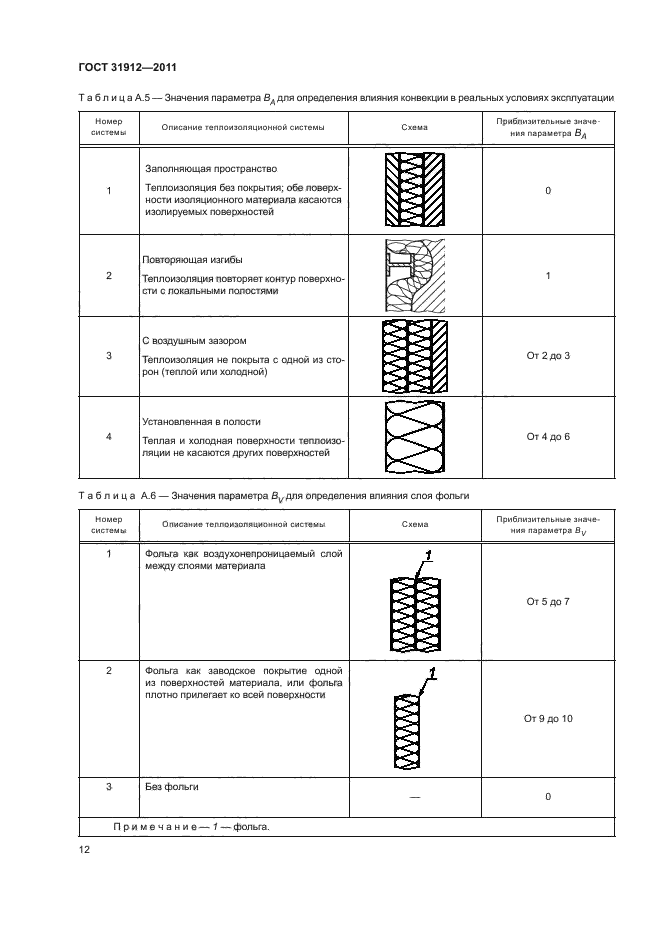

Таблица А. 5 — Значения параметра В_л для определения влияния конвекции _в реальных условиях эксплуатации _

Номер

системы

Описание теплоизоляционной системы

Схема

Приблизительные значения параметра

Вл

Заполняющая пространство

Изоляция без покрытия, обе пов ерхн ости из оляци анн от о материала касаются из апируемых поверхностей

У//////Л

ГОСТ 31912-2011

Окон чание табтщ ы А. 5

Номер системы	Описание теплоизоляционной системы	Схема		Приблизительные значения параметра ВА
2	Повторяющая изгибы Изоляционный материал повторяет контур поверхности с локальными полостями			1
3	С в аз душным зазором Изоляция не покрыта с одной из сторон (теплой или холодной)		j	От 2 до 3
4	У становленная в полости Теплая и х сподная поверхности из апяции не касаются других поверхностей			От 4 до б

Таблица А.6- Значения параметра в_у для определения влияния слоя фольги

Номер

системы

Описание теплоизоляционной Схема системы

П ри близ ит ельные значения параметра Bv

Ф сльга как воздухонепроницаемый слой между с
