Материалы кровельные и гидроизоляционные гибкие битумосодержащие. Метод определения деформативно-прочностных свойств
На нашем сайте можно бесплатно скачать ГОСТ 31899-1-2011 в удобном формате. Узнать актуальный статус ГОСТА «Материалы кровельные и гидроизоляционные гибкие битумосодержащие. Метод определения деформативно-прочностных свойств» на 2016 год.
Скрыть дополнительную информацию
Выберите формат отображения документа:
Страница 1
Страница 2
Страница 3
Страница 4
Страница 5
Страница 6
Страница 7
Страница 8
Страница 9
Страница 10
Страница 11
Страница 12

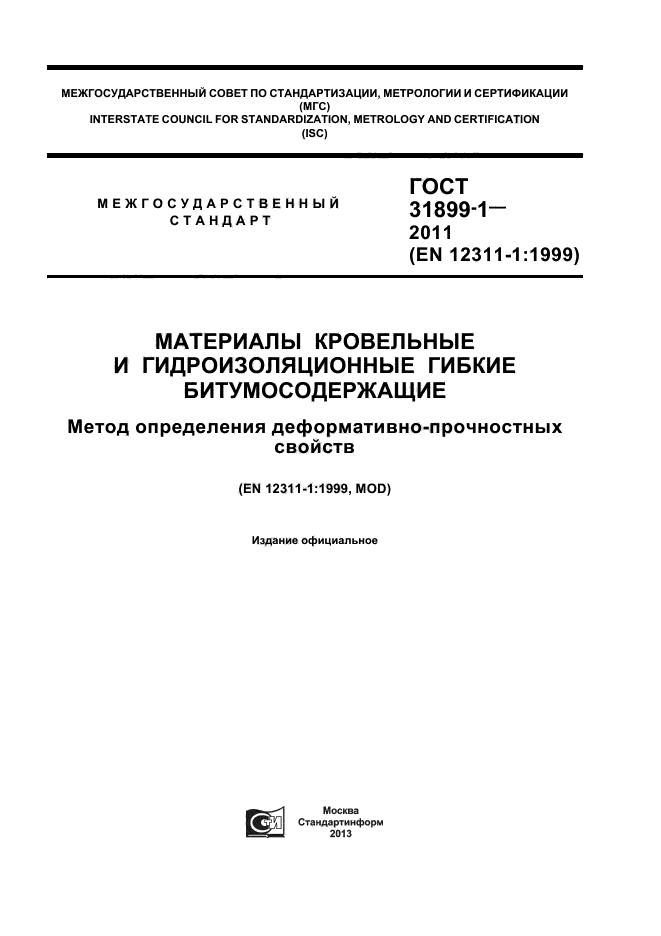

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ |
ГОСТ 31899-1- 2011 (EN 12311-1:1999) |
МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ ГИБКИЕ БИТУМОСОДЕРЖАЩИЕ
Метод определения деформативно-прочностных свойств
(EN 12311-1:1999, MOD)
Издание официальное
Москва
Стандартинформ
2013
ГОСТ 31899-1-2011

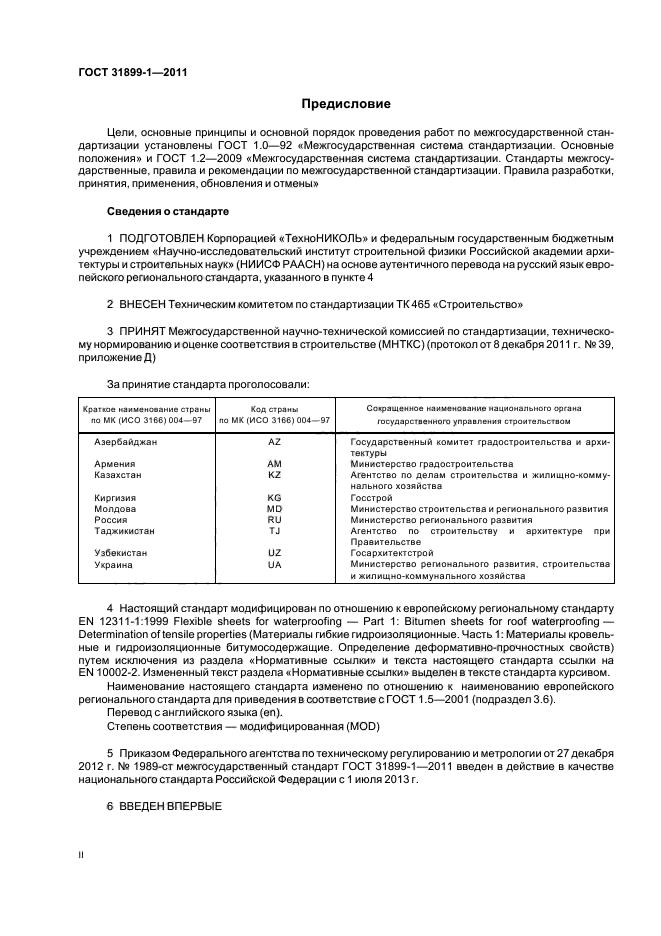

Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные. правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Корпорацией «ТехноНИКОЛЬ» и федеральным государственным бюджетным учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» (НИИСФ РААСН) на основе аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (протокол от 8 декабря 2011 г. No 39. приложение Д)
|
За принятие стандарта проголосовали: |
||||||||||||||||||||||||||||||
|
4 Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 12311-1:1999 Flexible sheets for waterproofing — Part 1: Bitumen sheets for roof waterproofing — Determination of tensile properties (Материалы гибкие гидроизоляционные. Часть 1: Материалы кровельные и гидроизоляционные битумосодержащие. Определение деформативно-прочностных свойств) путем исключения из раздела «Нормативные ссылки» и текста настоящего стандарта ссылки на EN 10002-2. Измененный текст раздела «Нормативные ссылки» выделен в тексте стандарта курсивом.
Наименование настоящего стандарта изменено по отношению к наименованию европейского регионального стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Перевод с английского языка (еп).
Степень соответствия — модифицированная (MOD)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. Ne 1989-ст межгосударственный стандарт ГОСТ 31899-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.
6 ВВЕДЕН ВПЕРВЫЕ

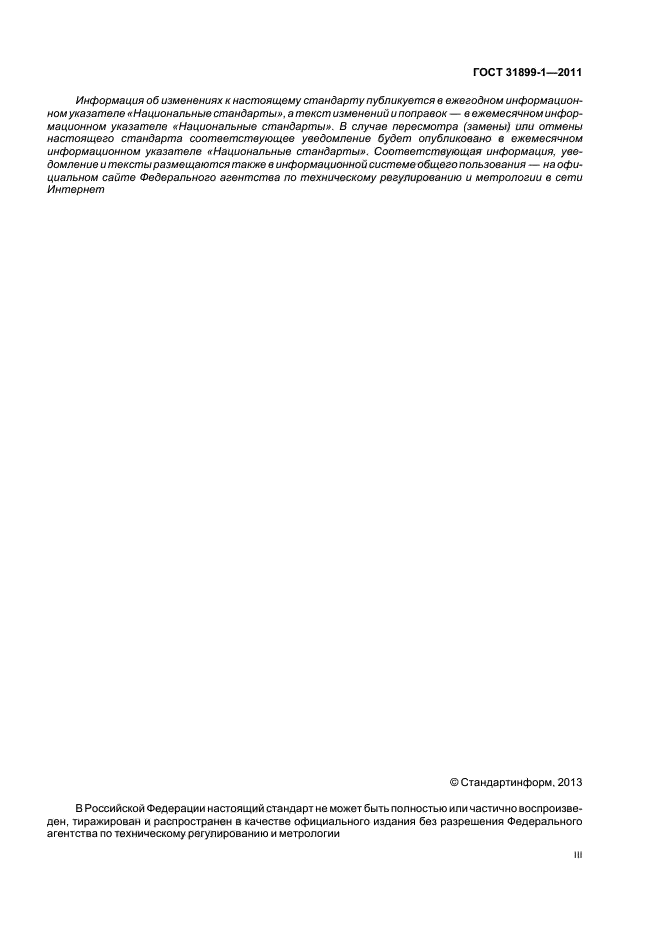

ГОСТ 31899-1-2011
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе « Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
©Стандартинформ. 2013
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии
in

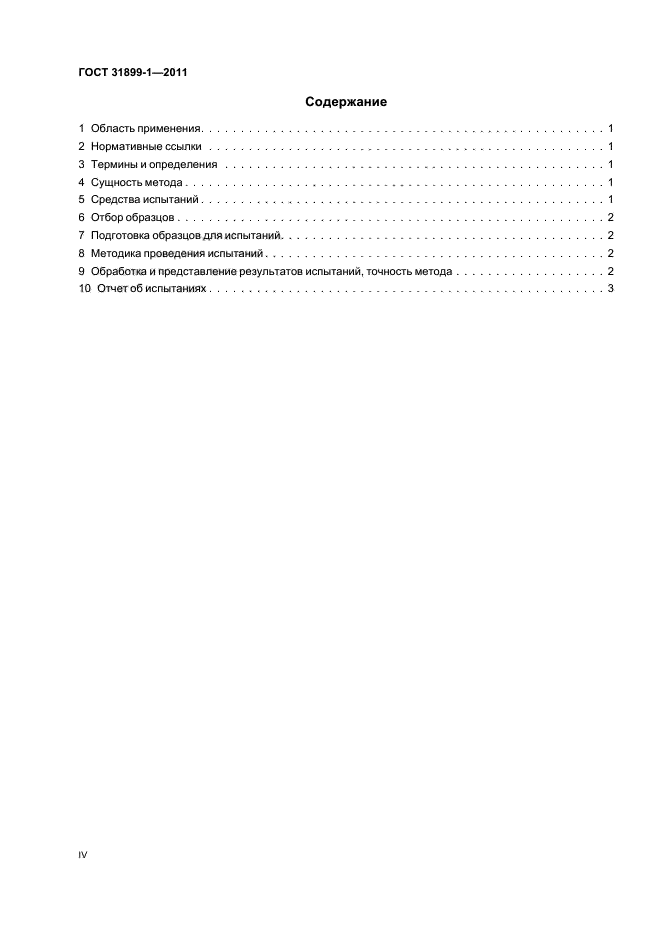

ГОСТ 31899-1-2011
Содержание
1 Область применения……………………………………………1
2 Нормативные ссылки…………………………………………..1
3 Термины и определения…………………………………………1
4 Сущность метода……………………………………………..1
5 Средства испытаний……………………………………………1
6 Отбор образцов………………………………………………2
7 Подготовка образцов для испытаний…………………………………..2
8 Методика проведения испытаний…………………………………….2
9 Обработка и представление результатов испытаний, точность метода……………….2
10 Отчет об испытаниях. ………………………………………….3
IV

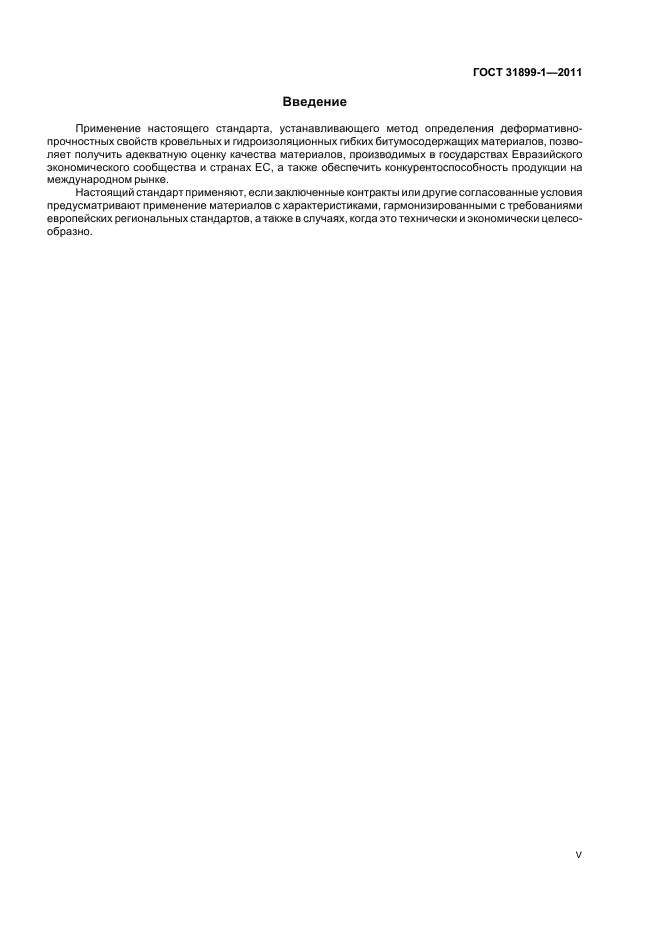

ГОСТ 31899-1-2011
Введение
Применение настоящего стандарта, устанавливающего метод определения деформативно-прочностных свойств кровельных и гидроизоляционных гибких битумосодержащих материалов, позволяет получить адекватную оценку качества материалов, производимых в государствах Евразийского экономического сообщества и странах ЕС, а также обеспечить конкурентоспособность продукции на международном рынке.
Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение материалов с характеристиками, гармонизированными с требованиями европейских региональных стандартов, а также в случаях, когда это технически и экономически целесообразно.
v

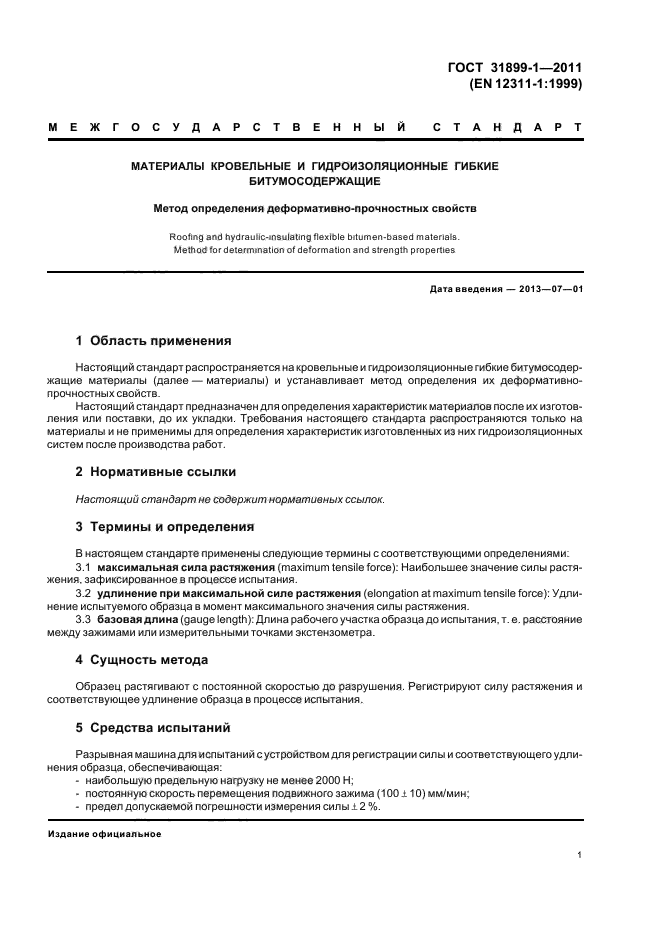

ГОСТ 31899-1-2011 (EN 12311-1:1999)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ ГИБКИЕ БИТУМОСОДЕРЖАЩИЕ
Метод определения доформатионо-прочностных свойств
Roofing and hydraulic-insulating flexible bitumen-based materials.
Method for determination of deformation and strength properties
Дата введения — 2013—07—01
1 Область применения
Настоящий стандарт распространяется на кровельные и гидроизоляционные гибкие битумосодержащие материалы (далее — материалы) и устанавливает метод определения их деформативно-прочностных свойств.
Настоящий стандарт предназначен для определения характеристик материалов после их изготовления или поставки, до их укладки. Требования настоящего стандарта распространяются только на материалы и не применимы для определения характеристик изготовленных из них гидроизоляционных систем после производства работ.
2 Нормативные ссылки
Настоящий стандарт но содержит нормативных ссылок.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 максимальная сила растяжения (maximum tensile force): Наибольшее значение силы растяжения. зафиксированное в процессе испытания.
3.2 удлинение при максимальной силе растяжения (elongation at maximum tensile force): Удлинение испытуемого образца в момент максимального значения силы растяжения.
3.3 базовая длина (gauge length): Длина рабочего участка образца до испытания, т. е. расстояние между зажимами или измерительными точками экстензометра.
4 Сущность метода
Образец растягивают с постоянной скоростью до разрушения. Регистрируют силу растяжения и соответствующее удлинение образца в процессе испытания.
5 Средства испытаний
Разрывная машина для испытаний с устройством для регистрации силы и соответствующего удлинения образца, обеспечивающая:
— наибольшую предельную нагрузку не менее 2000 Н;
— постоянную скорость перемещения подвижного зажима (100 ±10) мм.’мин;
— предел допускаемой погрешности измерения силы ± 2 %.
Издание официальное
1

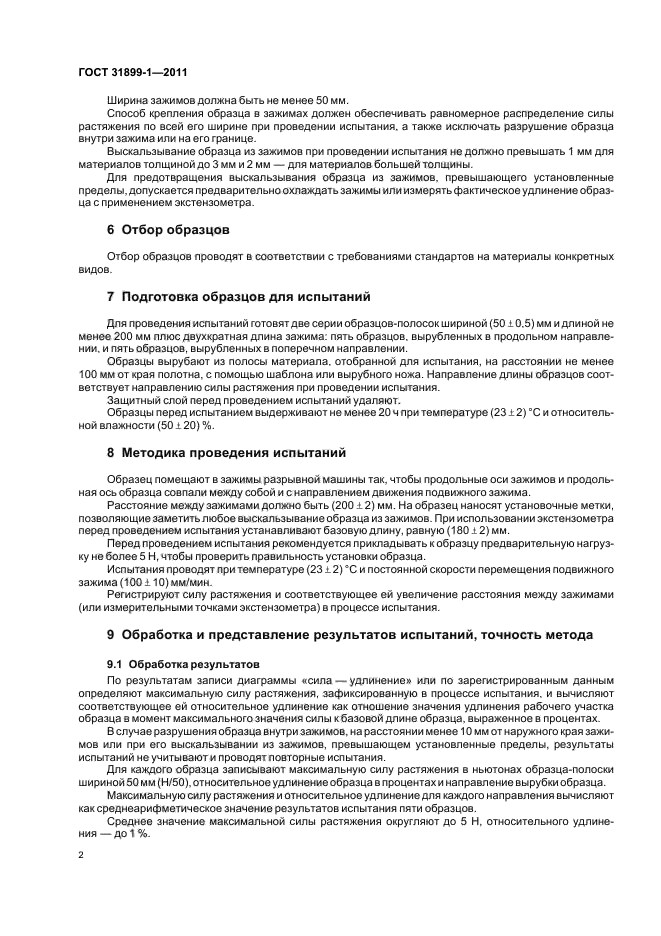

ГОСТ 31899-1-2011
Ширина зажимов должна быть не менее 50 мм.
Способ крепления образца в зажимах должен обеспечивать равномерное распределение силы растяжения по всей его ширине при проведении испытания, а также исключать разрушение образца внутри зажима или на его границе.
Выскальзывание образца из зажимов при проведении испытания не должно превышать 1 мм для материалов толщиной до 3 мм и 2 мм — для материалов большой толщины.
Для предотвращения выскальзывания образца из зажимов, превышающего установленные пределы. допускается предварительно охлаждать зажимы или измерять фактическое удлинение образца с применением экстензометра.
6 Отбор образцов
Отбор образцов проводят в соответствии с требованиями стандартов на материалы конкретных видов.
7 Подготовка образцов для испытаний
Для проведения испытаний готовят две серии образцов-полосок шириной (50 ± 0.5) мм и длиной не менее 200 мм плюс двухкратная длина зажима: пять образцов, вырубленных в продольном направлении. и пять образцов, вырубленных в поперечном направлении.
Образцы вырубают из полосы материала, отобранной для испытания, на расстоянии не менее 100 мм от края полотна, с помощью шаблона или вырубного ножа. Направление длины образцов соответствует направлению силы растяжения при проведении испытания.
Защитный слой перед проведением испытаний удаляют.
Образцы перед испытанием выдерживают не менее 20 ч при температуре (23 ± 2) °С и относительной влажности (50120) %.
8 Методика проведения испытаний
Образец помещают в зажимы разрывной машины так. чтобы продольные оси зажимов и продольная ось образца совпали между собой и с направлением движения подвижного зажима.
Расстояние между зажимами должно быть (200 ± 2) мм. На образец наносят установочные метки, позволяющие заметить любое выскальзывание образца из зажимов. При использовании экстензометра перед проведением испытания устанавливают базовую длину, равную (180 ± 2) мм.
Перед проведением испытания рекомендуется прикладывать к образцу предварительную нагрузку не более 5 Н, чтобы проверить правильность установки образца.
Испытания проводят при температуре (23 ±2) X и постоянной скорости перемещения подвижного зажима (100 ± 10) мм/мин.
Регистрируют силу растяжения и соответствующее ей увеличение расстояния между зажимами (или измерительными точками экстензометра) в процессе испытания.
9 Обработка и представление результатов испытаний, точность метода
9.1 Обработка результатов
По результатам записи диаграммы «сила — удлинение» или по зарегистрированным данным определяют максимальную силу растяжения, зафиксированную в процессе испытания, и вычисляют соответствующее ей относительное удлинение как отношение значения удлинения рабочего участка образца в момент максимального значения силы к базовой длине образца, выраженное в процентах.
В случае разрушения образца внутри зажимов, на расстоянии менее 10 мм от наружного края зажимов или при его выскальзывании из зажимов, превышающем установленные пределы, результаты испытаний не учитывают и проводят повторные испытания.
Для каждого образца записывают максимальную силу растяжения в ньютонах образца-полоски шириной 50 мм (Н/50), относительное удлинение образца в процентах и направление вырубки образца.
Максимальную силу растяжения и относительное удлинение для каждого направления вычисляют как среднеарифметическое значение результатов испытания пяти образцов.
Среднее значение максимальной силы растяжения округляют до 5 Н. относительного удлинения — до 1 %.
2

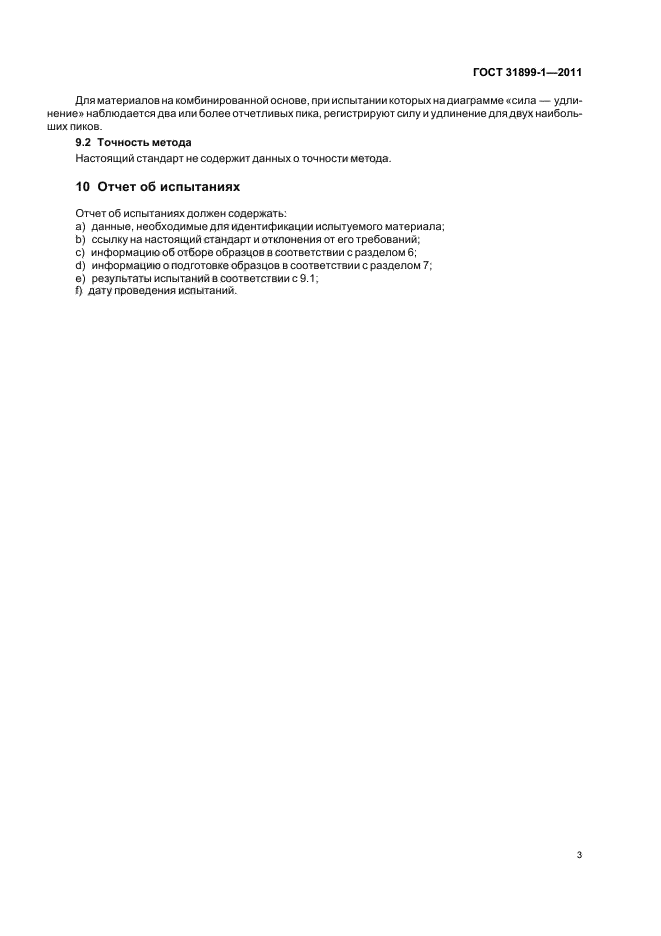

ГОСТ 31899-1-2011
Для материалов на комбинированной основе, при испытании которых на диаграмме «сила — удлинение» наблюдается два или более отчетливых пика, регистрируют силу и удлинение для двух наибольших пиков.
9.2 Точность метода
Настоящий стандарт не содержит данных о точности метода.
10 Отчет об испытаниях
Отчет об испытаниях должен содержать:
a) данные, необходимые для идентификации испытуемого материала;
b) ссылку на настоящий стандарт и отклонения от его требований;
c) информацию об отборе образцов в соответствии с разделом 6;
d) информацию о подготовке образцов в соответствии с разделом 7;
e) результаты испытаний в соответствии с 9.1;
0 дату проведения испытаний.
з

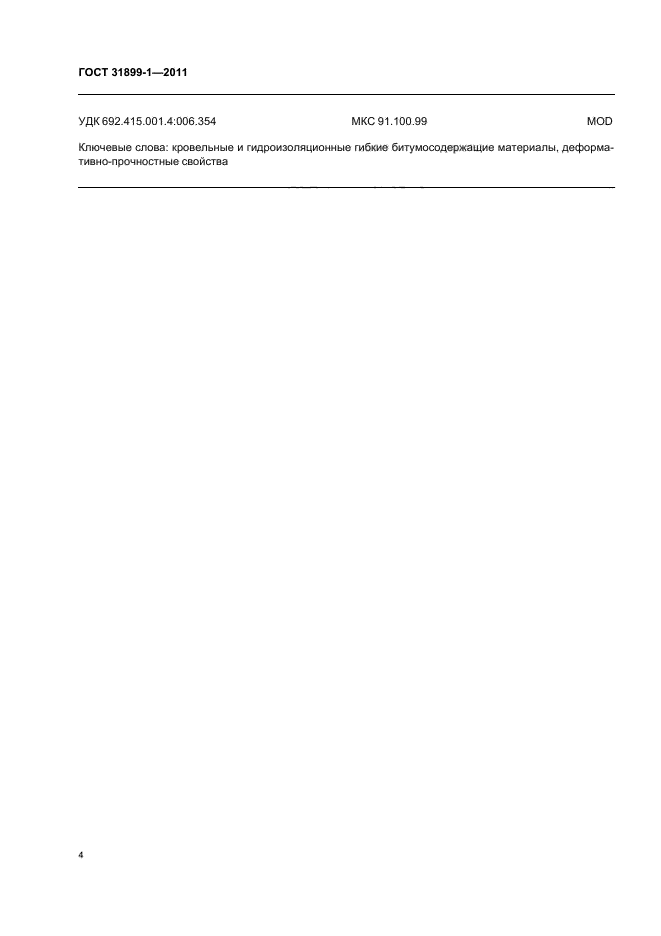

ГОСТ 31899-1-2011
УДК 692.415.001.4:006.354 МКС 91.100.99 MOD
Ключевые слова: кровельные и гидроизоляционные гибкие битумосодержащие материалы, деформа-тивно-прочностные свойства
4

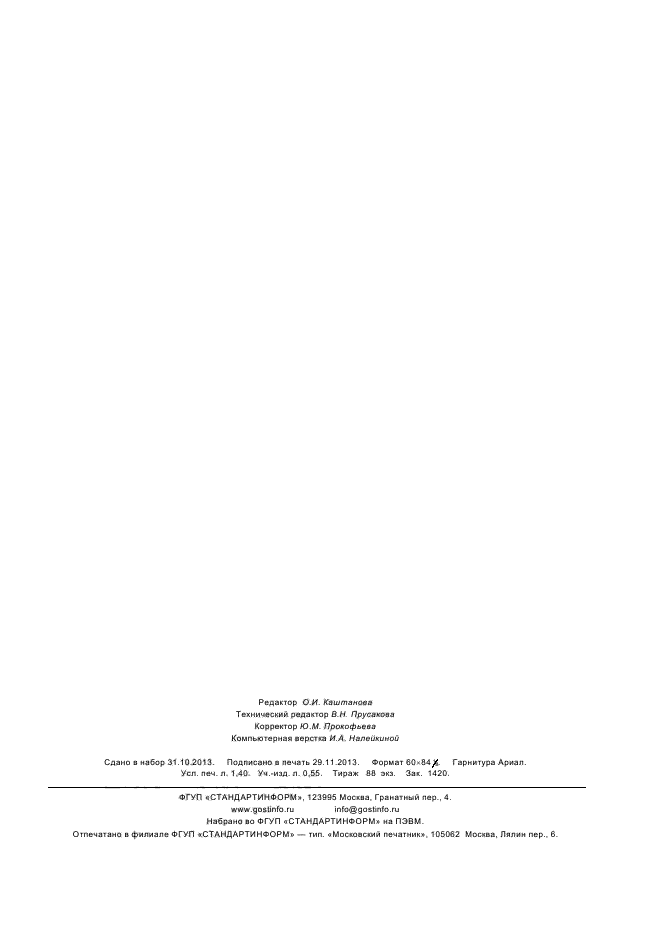

Редактор O.K. Каштанова Технический редактор В.Н Прусакова Корректор Ю.М. Прокофьева Компьютерная верст га И.А. Налсихиной
Сдано в набор 31.10.2013. Подписано е печать 29.11.2013. Формат 60-84Д Гарнитура Ариап.
Уел. печ. л. 1.40. Уч.-изд. п. 0.55. Тираж 88 экз. За». 1420.
ФГУП «СТАНДАРТИНФОРМ». 123995 Москва. Гранатный пер., 4. www.90stinf0.ru info-ggaslinfo.tu
Набрано по ФГУП в СТАНДАРТИНФОРМ 4 на ПЭВМ.
Отпечатано в филиале ФГУП «СТАНДАРТИНФОРМ» — тип. «Московский печатник». 105062 Москва. Лялин пер.. 6.
