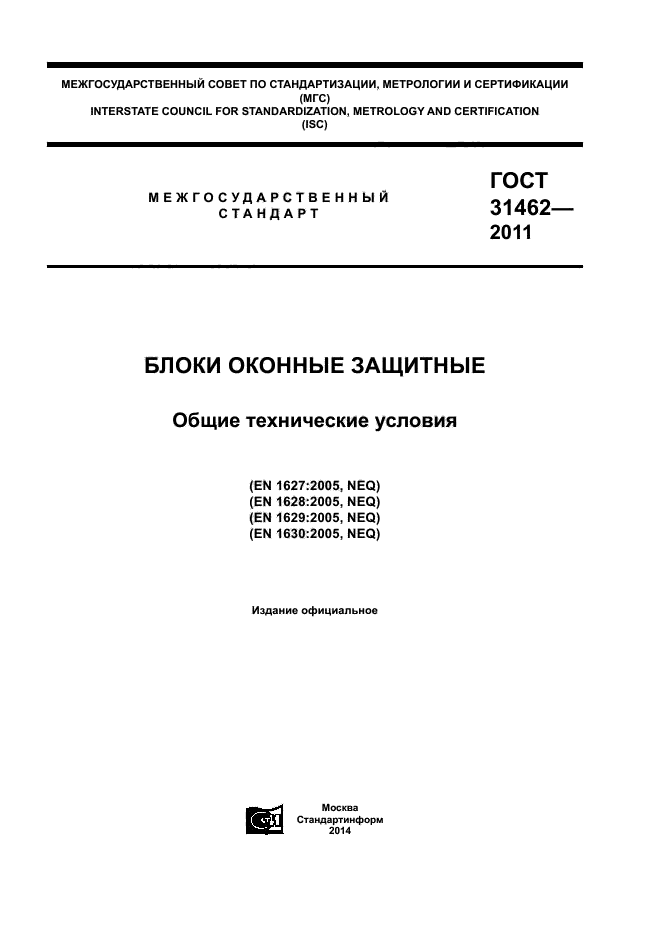

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ. МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
(МГС)
INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION
(ISC)
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
ГОСТ
31462—
2011
БЛОКИ ОКОННЫЕ ЗАЩИТНЫЕ
Общие технические условия
(EN 1627:2005, NEQ) (EN 1628:2005, NEQ) (EN 1629:2005, NEQ) (EN 1630:2005, NEQ)
Издание официальное
Москва
Стандартинформ
2014

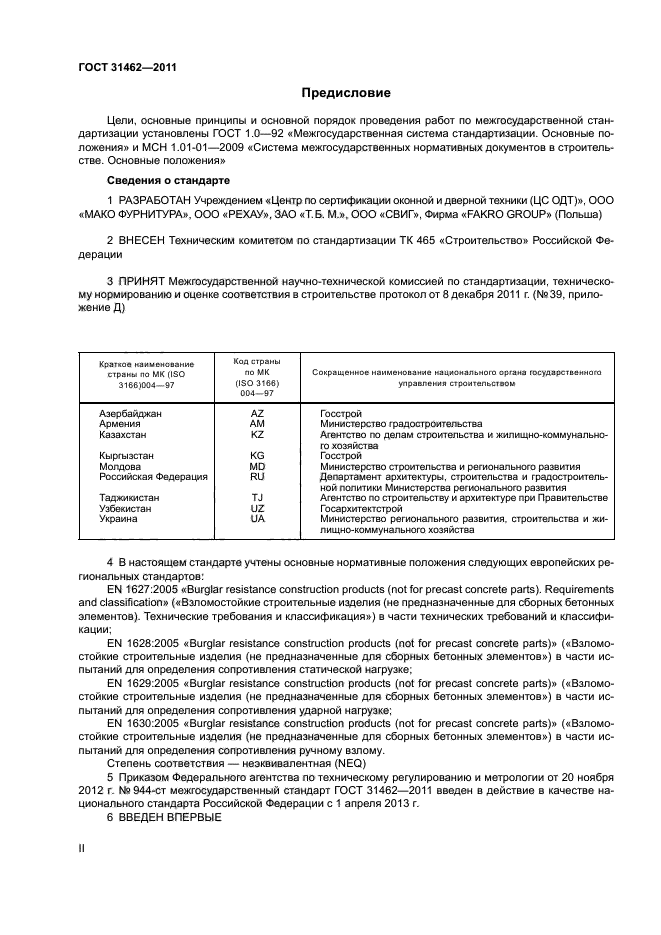

Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01—2009 «Система межгосударственных нормативных документов в строительстве. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Учреждением «Центр по сертификации оконной и дверной техники (ЦС ОДТ)», ООО «МАКО ФУРНИТУРА». ООО «РЕХАУ», ЗАО «Т.Б. М.», ООО «СВИГ», Фирма «FAKRO GROUP» (Польша)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство» Российской Федерации
3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве протокол от 8 декабря 2011 г. (№39. приложение Д)
|
Kpatxoe наименование страны по МК (ISO 3166)004-97 |
Коя страны по МК (ISO 3166) 004-97 |
Сокращенное наименование национального органа государственного управлений строительством |
|
Азербайджан |
AZ |
Госстрой |
|
Армения |
AM |
Министерство градостроительства |
|
Казахстан |
KZ |
Агентство по делам строительства и жилищно-коммунального хозяйства |
|
Кыргызстан |
KG |
Госстрой |
|
Молдова |
MD |
Министерство строительства и регионального развития |
|
Российская Федерация |
RU |
Департамент архитектуры, строительства и градостроительной политики Министерства регионального развития |
|
Таджикистан |
TJ |
Агентство по строительству и архитектуре при Правительстве |
|
Узбекистан |
UZ |
Госархитектстрой |
|
Украина |
UA |
Министерство регионального развития, строительства и жилищно-коммунального хозяйства |
4 В настоящем стандарте учтены основные нормативные положения следующих европейских региональных стандартов:
EN 1627:2005 «Burglar resistance construction products (not for precast concrete parts). Requirements and classification» («Взломостойкие строительные изделия (не предназначенные для сборных бетонных элементов). Технические требования и классификация») в части технических требований и классификации;
EN 1628:2005 «Burglar resistance construction products (not for precast concrete parts)» («Взломостойкие строительные изделия (не предназначенные для сборных бетонных элементов») в части испытаний для определения сопротивления статической нагрузке:
EN 1629:2005 «Burglar resistance construction products (not for precast concrete parts)» («Взломостойкие строительные изделия (не предназначенные для сборных бетонных элементов») в части испытаний для определения сопротивления ударной нагрузке:
EN 1630:2005 «Burglar resistance construction products (not for precast concrete parts)» («Взломостойкие строительные изделия (не предназначенные для сборных бетонных элементов») в части испытаний для определения сопротивления ручному взлому.
Степень соответствия — неэквивалентная (NEQ)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2012 г. Ne 944-ст межгосударственный стандарт ГОСТ 31462-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2013 г.
6 ВВЕДЕН ВПЕРВЫЕ
ГОСТ 31462-2011

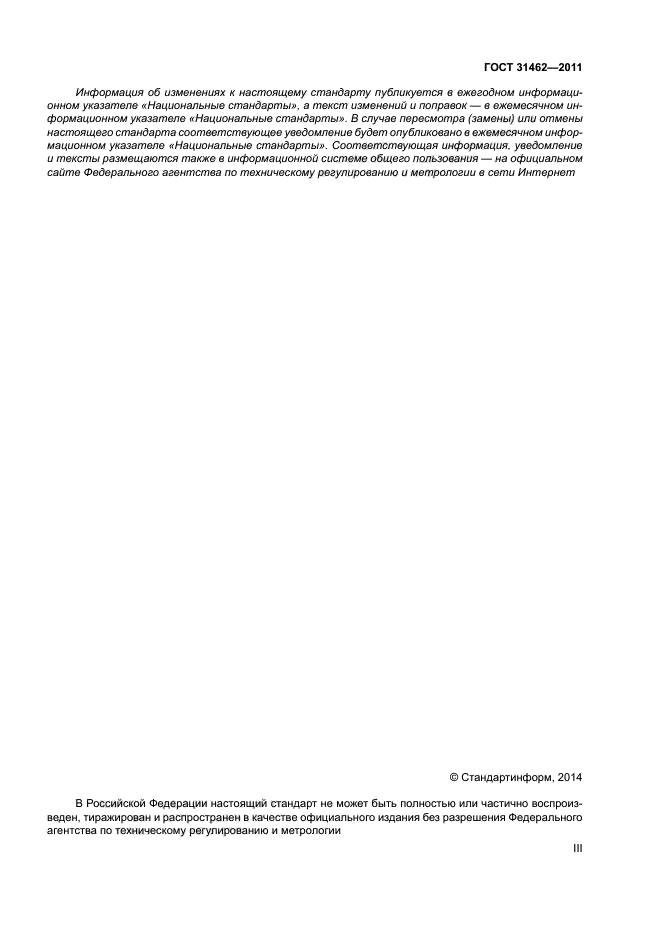

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменении и поправок — е ежемесячном информационном указателе «Национальные стандарты». В случав пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Националы<ыв стандарты». Соответствующая информация, уведомление и тексты размещаются также е информационной системе общего пользования — на официалыюм сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
© Стандартинформ, 2014
В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен. тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

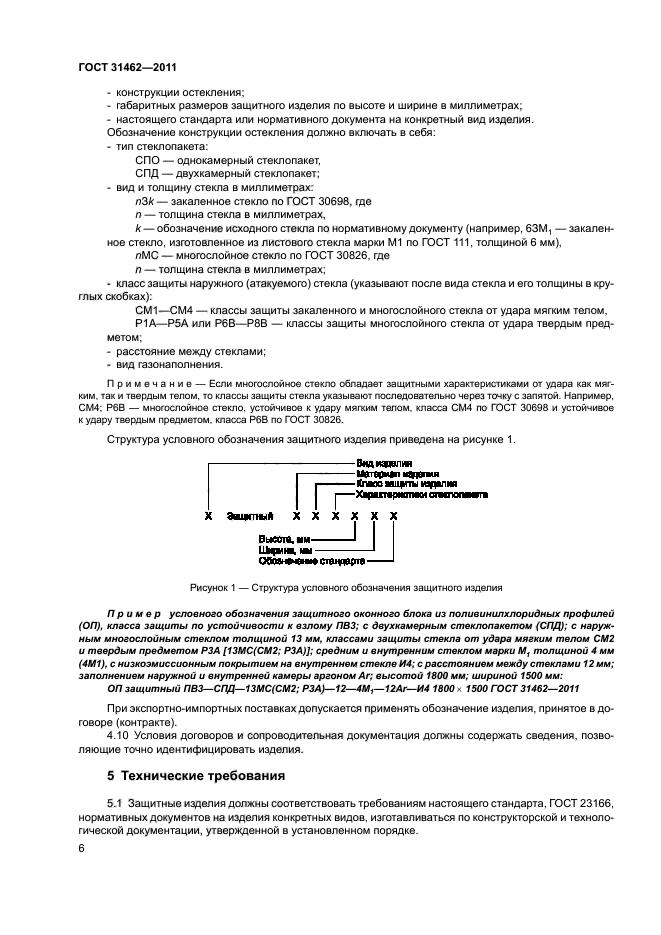

— конструкции остекления;
• габаритных размеров защитного изделия по высоте и ширине в миллиметрах;
— настоящего стандарта или нормативного документа на конкретный вид изделия.
Обозначение конструкции остекления должно включать в себя:
— тип стеклопакета:
СПО — однокамерный стеклопакет.
СПД — двухкамерный стеклопакет;
— вид и толщину стекла в миллиметрах:
лЗ* — закаленное стекло по ГОСТ 30698. где п — толщина стекла в миллиметрах.
к — обозначение исходного стекла по нормативному документу (например. 63М, — закаленное стекло, изготовленное из листового стекла марки М1 по ГОСТ 111. толщиной 6 мм), лМС — многослойное стекло по ГОСТ 30826. где п — толщина стекла в миллиметрах;
— класс защиты наружного (атакуемого) стекла (указывают после вида стекла и его толщины в круглых скобках):
СМ1—СМ4 — классы защиты закаленного и многослойного стекла от удара мягким телом. Р1А—Р5А или Р6В—Р8В — классы защиты многослойного стекла от удара твердым предметом;
— расстояние между стеклами;
— вид газонаполнения.
Примечание — Если многослойное стекло обладает защитными характеристиками от удара как мягким. так и твердым телом, то классы защиты стекла указывают последовательно через точку с запятой. Например. СМ4: Р6В — многослойное стекло, устойчивое к удару мягким телом, класса СМ4 по ГОСТ 30698 и устойчивое к удару твердым предметом, класса Р6В по ГОСТ 30826.
Структура условного обозначения защитного изделия приведена на рисунке 1.
-Вид изделии
-идо0и»1 издери»
-Кпвоомирлы издания
|-Харасгариопам uimi ioiimi ■
X ЭшртшА X X X X X X Выест, им-
ЩрщНР Mi Обогнан* стандарт-
Рисунок 1 — Структура условного обозначения защитного изделия
Пример условного обозначения защитного оконного блока из поливинилхлоридных профилей (ОП), класса защиты по устойчивости к взлому ПВЗ: с двухкамерным стеклопакетом (СПД); с наружным многослойным стеклом толщиной 13 мм. классами защиты стекла от удара мягким телом СМ2 и твердым предметом РЗА [13МС(СМ2: РЗА)]; средним и внутренним стеклом марки М1 толщиной 4 мм (4М1), с низкоэмиссионным покрытием на внутреннем стекле И4; с расстоянием между стеклами 12 мм; заполнением наружной и внутренней камеры аргоном Аг; высотой 1800 мм; шириной 1500 мм:
ОП защитный ПВЗ—СПД—13МС(СМ2; РЗА)—12—4М1—12Аг—И4 1800 ■ 1500 ГОСТ 31462-2011
При экспортно-импортных поставках допускается применять обозначение изделия, принятое в договоре (контракте).
4.10 Условия договоров и сопроводительная документация должны содержать сведения, позволяющие точно идентифицировать изделия.
5 Технические требования
5.1 Защитные изделия должны соответствовать требованиям настоящего стандарта. ГОСТ 23166. нормативных документов на изделия конкретных видов, изготавливаться по конструкторской и технологической документации, утвержденной в установленном порядке.
6
ГОСТ 31462-2011

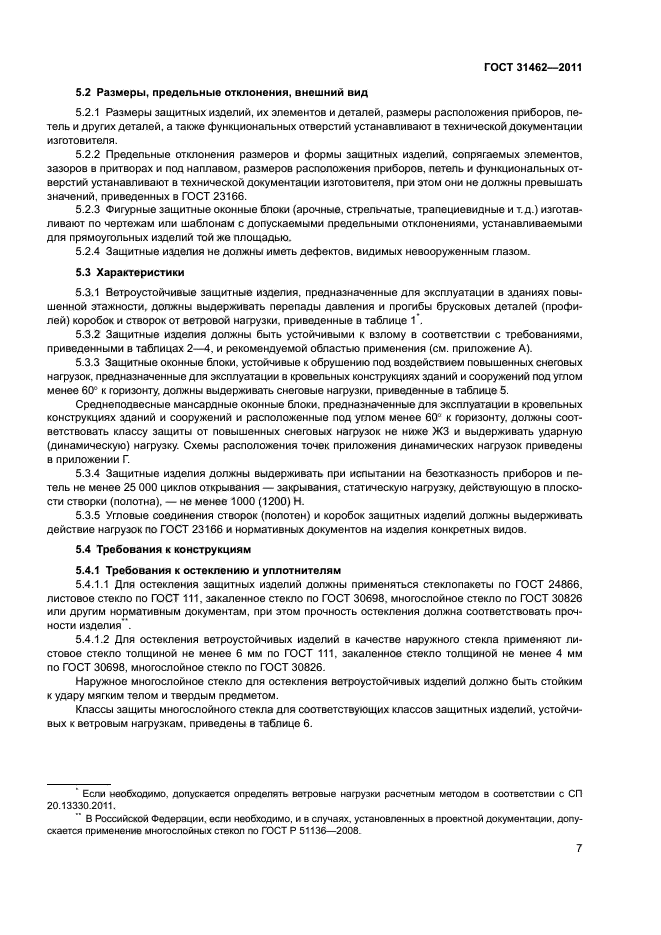

5.2 Размеры, предельные отклонения, внешний вид
5.2.1 Размеры защитных изделий, их элементов и деталей, размеры расположения приборов, петель и других деталей, а также функциональных отверстий устанавливают в технической документации изготовителя.
5.2.2 Предельные отклонения размеров и формы защитных изделий, сопрягаемых элементов, зазоров в притворах и под наплавом, размеров расположения приборов, петель и функциональных отверстий устанавливают в технической документации изготовителя, при этом они не должны превышать значений, приведенных в ГОСТ 23166.
5.2.3 Фигурные защитные оконные блоки (арочные, стрельчатые, трапециевидные и т. д.) изготавливают по чертежам или шаблонам с допускаемыми предельными отклонениями, устанавливаемыми для прямоугольных изделий той же площадью.
5.2.4 Защитные изделия не должны иметь дефектов, видимых невооруженным глазом.
5.3 Характеристики
5.3.1 Ветроустойчивые защитные изделия, предназначенные для эксплуатации в зданиях повышенной этажности, должны выдерживать перепады давления и прогибы брусковых деталей (профилей) коробок и створок от ветровой нагрузки, приведенные в таблице 1*.
5.3.2 Защитные изделия должны быть устойчивыми к взлому в соответствии с требованиями, приведенными в таблицах 2—4, и рекомендуемой областью применения (см. приложение А).
5.3.3 Защитные оконные блоки, устойчивые к обрушению под воздействием повышенных снеговых нагрузок, предназначенные для эксплуатации в кровельных конструкциях зданий и сооружений под углом менее 60е к горизонту, должны выдерживать снеговые нагрузки, приведенные в таблице 5.
Среднеподвесные мансардные оконные блоки, предназначенные для эксплуатации в кровельных конструкциях зданий и сооружений и расположенные под углом менее 60е‘ к горизонту, должны соответствовать классу защиты от повышенных снеговых нагрузок не ниже ЖЗ и выдерживать ударную (динамическую) нагрузку. Схемы расположения точек приложения динамических нагрузок приведены в приложении Г.
5.3.4 Защитные изделия должны выдерживать при испытании на безотказность приборов и петель не менее 25 ООО циклов открывания — закрывания, статическую нагрузку, действующую в плоскости створки (полотна). — не менее 1000 (1200) Н.
5.3.5 Угловые соединения створок (полотен) и коробок защитных изделий должны выдерживать действие нагрузок по ГОСТ 23166 и нормативных документов на изделия конкретных видов.
5.4 Требования к конструкциям
5.4.1 Требования к остеклению и уплотнителям
5.4.1.1 Для остекления защитных изделий должны применяться стеклопакеты по ГОСТ 24866, листовое стекло по ГОСТ 111, закаленное стекло по ГОСТ 30698, многослойное стекло по ГОСТ 30826 или другим нормативным документам, при этом прочность остекления должна соответствовать прочности изделия *.
5.4.1.2 Для остекления ветроустойчивых изделий в качестве наружного стекла применяют листовое стекло толщиной не менее 6 мм по ГОСТ 111, закаленное стекло толщиной не менее 4 мм по ГОСТ 30698. многослойное стекло по ГОСТ 30826.
Наружное многослойное стекло для остекления ветроустойчивых изделий должно быть стойким к удару мягким телом и твердым предметом.
Классы защиты многослойного стекла для соответствующих классов защитных изделий, устойчивых к ветровым нагрузкам, приведены в таблице 6.
’ Если необходимо, допускается определять ветровые нагрузки расчетным методом в соответствии с СП 20.13330.2011.
В Российской Федерации, если необходимо, и в случаях, установленных в проектной документации, допускается применение многослойных стекол по ГОСТ Р 51136-2008.
7

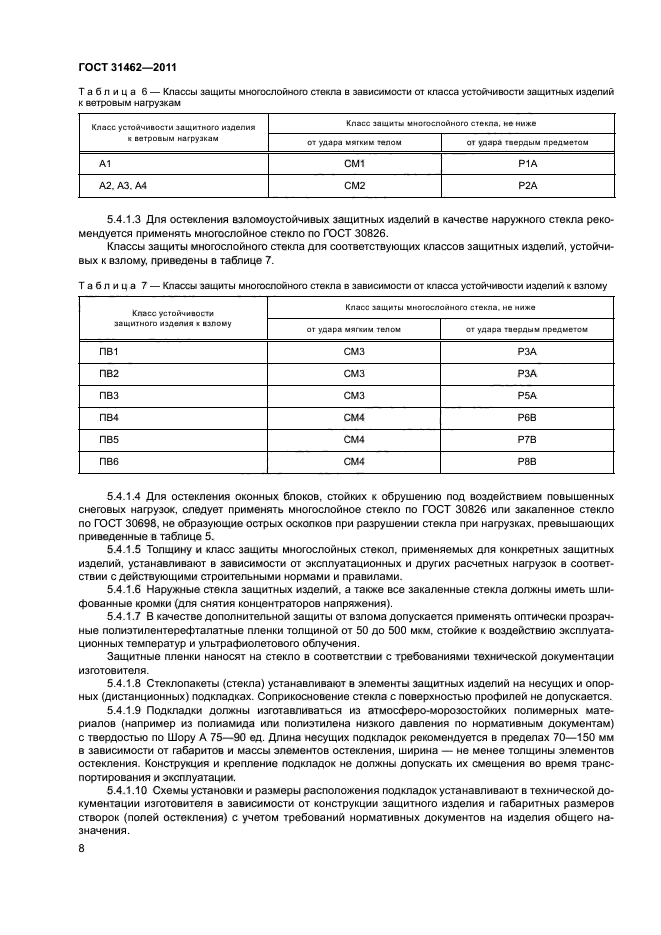

Таблица 6 — Классы защиты многослойного стекла в зависимости от класса устойчивости защитных изделий к ветровым нагрузкам
|
Класс устойчивости защитного изделия к ветровым нагрузкам |
Класс зашиты мнотослойного стекла, не ниже |
|
|
от удара мягким телом |
от удара твердым предметом |
|
|
А1 |
СМ1 |
Р1А |
|
А2. АЗ. А4 |
СМ2 |
Р2А |
5.4.1.3 Для остекления взломоустойчивых защитных изделий в качестве наружного стекла рекомендуется применять многослойное стекло по ГОСТ 30826.
Классы защиты многослойного стекла для соответствующих классов защитных изделий, устойчивых к взлому, приведены в таблице 7.
Таблица 7 — Классы защиты многослойного стекла в зависимости от класса устойчивости изделий к взлому
|
Класс устойчивости защитного изделия к взлому |
Класс защиты многослойного стекла, не ниже |
|
|
от удара мягким телом |
от удара твердым предметом |
|
|
ПВ1 |
СМ3 |
РЗА |
|
ПВ2 |
СМ3 |
РЗА |
|
ПВЗ |
СМ3 |
Р5А |
|
ПВ4 |
СМ4 |
Р6В |
|
ПВ5 |
СМ4 |
Р7В |
|
ПВ6 |
СМ4 |
Р8В |
5.4.1.4 Для остекления оконных блоков, стойких к обрушению под воздействием повышенных снеговых нагрузок, следует применять многослойное стекло по ГОСТ 30826 или закаленное стекло по ГОСТ 30698. не образующие острых осколков при разрушении стекла при нагрузках, превышающих приведенные в таблице 5.
5.4.1.5 Толщину и класс защиты многослойных стекол, применяемых для конкретных защитных изделий, устанавливают в зависимости от эксплуатационных и других расчетных нагрузок в соответствии с действующими строительными нормами и правилами.
5.4.1.6 Наружные стекла защитных изделий, а также все закаленные стекла должны иметь шлифованные кромки (для снятия концентраторов напряжения).
5.4.1.7 В качестве дополнительной защиты от взлома допускается применять оптически прозрачные полиотилентерефталатные пленки толщиной от 50 до 500 мкм. стойкие к воздействию эксплуатационных температур и ультрафиолетового облучения.
Защитные пленки наносят на стекло в соответствии с требованиями технической документации изготовителя.
5.4.1.8 Стеклопакеты (стекла) устанавливают в элементы защитных изделий на несущих и опорных (дистанционных) подкладках. Соприкосновение стекла с поверхностью профилей не допускается.
5.4.1.9 Подкладки должны изготавливаться из атмосферо-морозостойких полимерных материалов (например из полиамида или полиэтилена низкого давления по нормативным документам) с твердостью по Шору А 75—90 ед. Длина несущих подкладок рекомендуется в пределах 70—150 мм в зависимости от габаритов и массы элементов остекления, ширина — не менее толщины элементов остекления. Конструкция и крепление подкладок не должны допускать их смещения во время транспортирования и эксплуатации.
5.4.1.10 Схемы установки и размеры расположения подкладок устанавливают в технической документации изготовителя в зависимости от конструкции защитного изделия и габаритных размеров створок (полей остекления) с учетом требований нормативных документов на изделия общего назначения.
8
ГОСТ 31462-2011

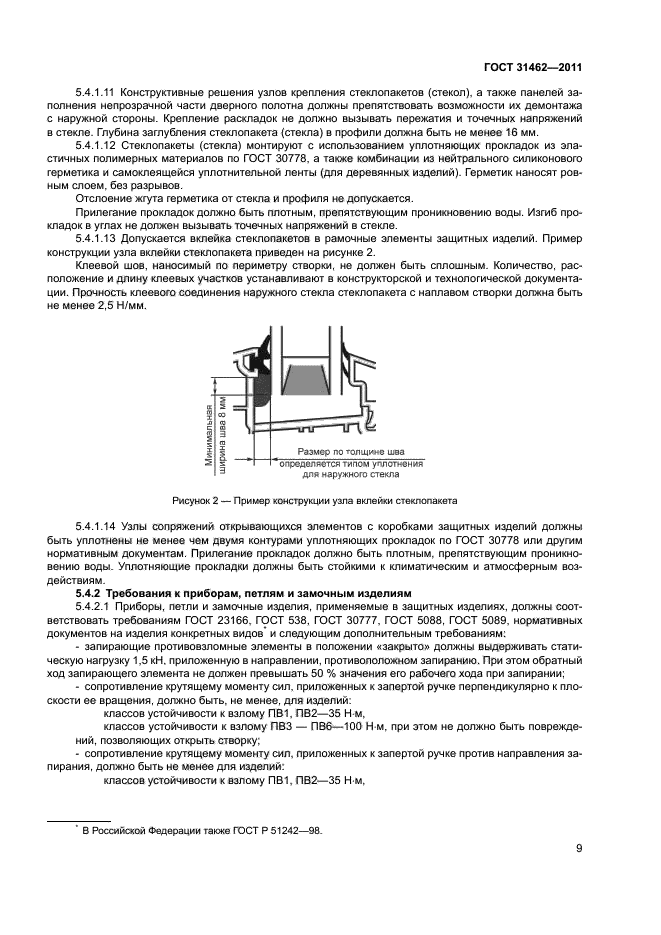

5.4.1.11 Конструктивные решения узлов крепления стеклопакетов (стекол), а также панелей заполнения непрозрачной части дверного полотна должны препятствовать возможности их демонтажа с наружной стороны. Крепление раскладок не должно вызывать пережатия и точечных напряжений в стекле. Глубина заглубления стеклопакета (стекла) в профили должна быть не менее 16 мм.
5.4.1.12 Стеклопакеты (стекла) монтируют с использованием уплотняющих прокладок из эластичных полимерных материалов по ГОСТ 30778. а также комбинации из нейтрального силиконового герметика и самоклеящейся уплотнительной ленты (для деревянных изделий). Герметик наносят ровным слоем, без разрывов.
Отслоение жгута герметика от стекла и профиля не допускается.
Прилегание прокладок должно быть плотным, препятствующим проникновению воды. Изгиб прокладок в углах не должен вызывать точечных напряжений в стекле.
5.4.1.13 Допускается вклейка стеклопакетов в рамочные элементы защитных изделий. Пример конструкции узла вклейки стеклопакета приведен на рисунке 2.
Клеевой шов. наносимый по периметру створки, не должен быть сплошным. Количество, расположение и длину клеевых участков устанавливают в конструкторской и технологической документации. Прочность клеевого соединения наружного стекла стеклопакета с наплавом створки должна быть не менее 2,5 Н/мм.
Рисунок 2 — Пример конструкции узла вклейки стеклопакета
5.4.1.14 Узлы сопряжений открывающихся элементов с коробками защитных изделий должны быть уплотнены не менее чем двумя контурами уплотняющих прокладок по ГОСТ 30778 или другим нормативным документам. Прилегание прокладок должно быть плотным, препятствующим проникновению воды. Уплотняющие прокладки должны быть стойкими к климатическим и атмосферным воздействиям.
5.4.2 Требования к приборам, петлям и замочным изделиям
5.4.2.1 Приборы, петли и замочные изделия, применяемые в защитных изделиях, должны соответствовать требованиям ГОСТ 23166. ГОСТ 538. ГОСТ 30777. ГОСТ 5088. ГОСТ 5089. нормативных документов на изделия конкретных видов’ и следующим дополнительным требованиям:
— запирающие противовзломные элементы в положении «закрыто» должны выдерживать статическую нагрузку 1.5 кН. приложенную в направлении, противоположном запиранию. При этом обратный ход запирающего элемента не должен превышать 50 % значения его рабочего хода при запирании:
— сопротивление крутящему моменту сил. приложенных к запертой ручке перпендикулярно к плоскости ее вращения, должно быть, не менее, для изделий:
классов устойчивости к взлому ПВ1. ПВ2—35 Н м.
классов устойчивости к взлому ПВЗ — ПВ6—100 Н м. при этом не должно быть повреждений. позволяющих открыть створку:
— сопротивление крутящему моменту сил. приложенных к запертой ручке против направления запирания. должно быть не менее для изделий:
классов устойчивости к взлому ПВ1, ПВ2—35 Н м.
9
В Российской Федерации также ГОСТ Р 51242-98.

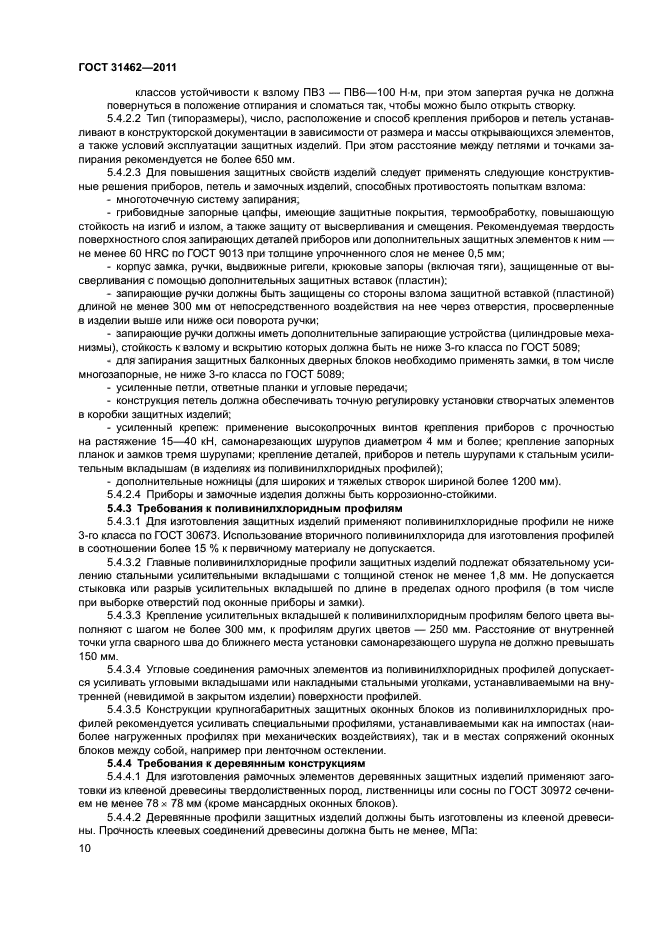

классов устойчивости к взлому ПВЗ — ПВ6—100 Н м, при этом запертая ручка не должна
повернуться в положение отпирания и сломаться так. чтобы можно было открыть створку.
5.4.2.2 Тип (типоразмеры), число, расположение и способ крепления приборов и петель устанавливают в конструкторской документации в зависимости от размера и массы открывающихся элементов, а также условий эксплуатации защитных изделий. При этом расстояние между петлями и точками запирания рекомендуется не более 650 мм.
5.4.2.3 Для повышения защитных свойств изделий следует применять следующие конструктивные решения приборов, петель и замочных изделий, способных противостоять попыткам взлома:
* многоточечную систему запирания,
— грибовидные запорные цапфы, имеющие защитные покрытия, термообработку, повышающую стойкость на изгиб и излом, а также защиту от высверливания и смещения. Рекомендуемая твердость поверхностного слоя запирающих деталей приборов или дополнительных защитных элементов к ним — не менее 60 HRC по ГОСТ 9013 при толщине упрочненного слоя не менее 0,5 мм;
— корпус замка, ручки, выдвижные ригели, крюковые запоры (включая тяги), защищенные от высверливания с помощью дополнительных защитных вставок (пластин):
* запирающие ручки должны быть защищены со стороны взлома защитной вставкой (пластиной) длиной не менее 300 мм от непосредственного воздействия на нее через отверстия, просверленные в изделии выше или ниже оси поворота ручки;
— запирающие ручки должны иметь дополнительные запирающие устройства (цилиндровые механизмы). стойкость к взлому и вскрытию которых должна быть не ниже 3-го класса по ГОСТ 5089;
— для запирания защитных балконных дверных блоков необходимо применять замки, в том числе многозапорные, не ниже 3-го класса по ГОСТ 5089;
— усиленные петли, ответные планки и угловые передачи;
— конструкция петель должна обеспечивать точную регулировку установки створчатых элементов в коробки защитных изделий;
— усиленный крепеж: применение высокопрочных винтов крепления приборов с прочностью на растяжение 15—40 кН. само нарезающих шурупов диаметром 4 мм и более; крепление запорных планок и замков тремя шурупами; крепление деталей, приборов и петель шурупами к стальным усилительным вкладышам (в изделиях из поливинилхлоридных профилей);
— дополнительные ножницы (для широких и тяжелых створок шириной более 1200 мм).
5.4.2.4 Приборы и замочные изделия должны быть коррозионно-стойкими.
5.4.3 Требования к поливинилхлоридным профилям
5.4.3.1 Для изготовления защитных изделий применяют поливинилхлоридные профили не ниже 3-го класса по ГОСТ 30673. Использование вторичного поливинилхлорида для изготовления профилей в соотношении более 15 % к первичному материалу не допускается.
5.4.3.2 Главные поливинилхлоридные профили защитных изделий подлежат обязательному усилению стальными усилительными вкладышами с толщиной стенок не менее 1.8 мм. Не допускается стыковка или разрыв усилительных вкладышей по длине в пределах одного профиля (в том числе при выборке отверстий под оконные приборы и замки).
5.4.3.3 Крепление усилительных вкладышей к поливинилхлоридным профилям белого цвета выполняют с шагом не более 300 мм. к профилям других цветов — 250 мм. Расстояние от внутренней точки угла сварного шва до ближнего места установки самонарезающего шурупа не должно превышать 150 мм.
5.4.3.4 Угловые соединения рамочных элементов из поливинилхлоридных профилей допускается усиливать угловыми вкладышами или накладными стальными уголками, устанавливаемыми на внутренней (невидимой в закрытом изделии) поверхности профилей.
5.4.3.5 Конструкции крупногабаритных защитных оконных блоков из поливинилхлоридных профилей рекомендуется усиливать специальными профилями, устанавливаемыми как на импостах (наиболее нагруженных профилях при механических воздействиях), так и в местах сопряжений оконных блоков между собой, например при ленточном остеклении.
5.4.4 Требования к деревянным конструкциям
5.4.4.1 Для изготовления рамочных элементов деревянных защитных изделий применяют заготовки из клееной древесины твердолиственных пород, лиственницы или сосны по ГОСТ 30972 сечением не менее 78 * 78 мм (кроме мансардных оконных блоков).
5.4.4.2 Деревянные профили защитных изделий должны быть изготовлены из клееной древесины. Прочность клеевых соединений древесины должна быть не менее. МПа:
10
ГОСТ 31462-2011

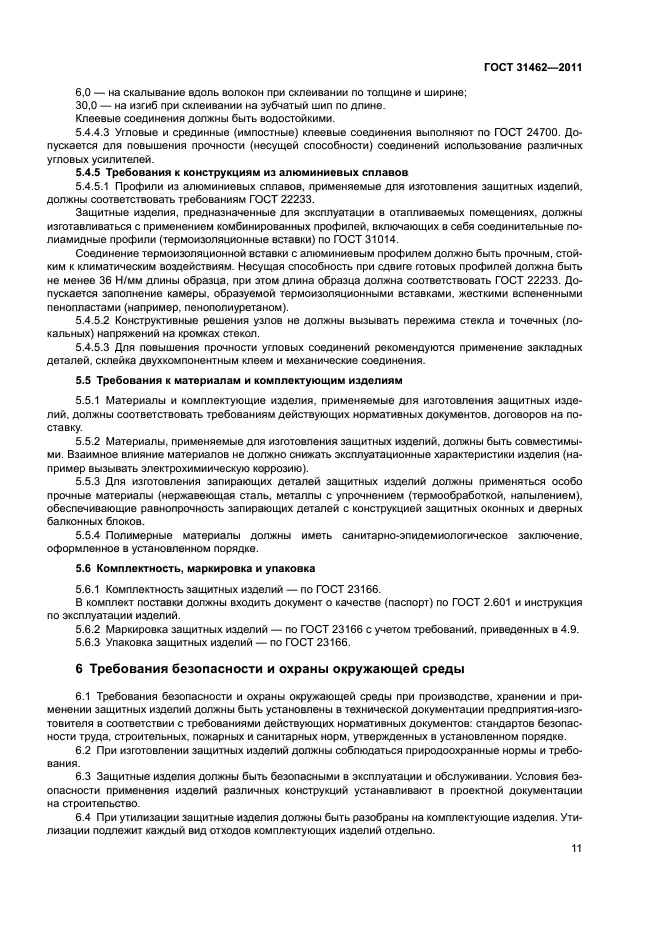

6.0 — на скалывание вдоль волокон при склеивании по толщине и ширине;
30.0 — на изгиб при склеивании на зубчатый шип по длине.
Клеевые соединения должны быть водостойкими.
5.4.4.3 Угловые и срединные (импостные) клеевые соединения выполняют по ГОСТ 24700. Допускается для повышения прочности (несущей способности) соединений использование различных угловых усилителей.
5.4.5 Требования к конструкциям из алюминиевых сплавов
5.4.5.1 Профили из алюминиевых сплавов, применяемые для изготовления защитных изделий, должны соответствовать требованиям ГОСТ 22233.
Защитные изделия, предназначенные для эксплуатации в отапливаемых помещениях, должны изготавливаться с применением комбинированных профилей, включающих в себя соединительные полиамидные профили (термоизоляционные вставки) по ГОСТ 31014.
Соединение термоизоляционной вставки с алюминиевым профилем должно быть прочным, стойким к климатическим воздействиям. Несущая способность при сдвиге готовых профилей должна быть не менее 36 Н/мм длины образца, при этом длина образца должна соответствовать ГОСТ 22233. Допускается заполнение камеры, образуемой термоизоляционными вставками, жесткими вспененными пенопластами (например, пенополиуретаном).
5.4.5.2 Конструктивные решения узлов не должны вызывать пережима стекла и точечных (локальных) напряжений на кромках стекол.
5.4.5.3 Для повышения прочности угловых соединений рекомендуются применение закладных деталей, склейка двухкомпонентным клеем и механические соединения.
5.5 Требования к материалам и комплектующим изделиям
5.5.1 Материалы и комплектующие изделия, применяемые для изготовления защитных изделий. должны соответствовать требованиям действующих нормативных документов, договоров на поставку.
5.5.2 Материалы, применяемые для изготовления защитных изделий, должны быть совместимыми. Взаимное влияние материалов не должно снижать эксплуатационные характеристики изделия (например вызывать электрохимиическую коррозию).
5.5.3 Для изготовления запирающих деталей защитных изделий должны применяться особо прочные материалы (нержавеющая сталь, металлы с упрочнением (термообработкой, напылением), обеспечивающие равнопрочность запирающих деталей с конструкцией защитных оконных и дверных балконных блоков.
5.5.4 Полимерные материалы должны иметь санитарно-эпидемиологическое заключение, оформленное в установленном порядке.
5.6 Комплектность, маркировка и упаковка
5.6.1 Комплектность защитных изделий — по ГОСТ 23166.
В комплект поставки должны входить документ о качестве (паспорт) по ГОСТ 2.601 и инструкция по эксплуатации изделий.
5.6.2 Маркировка защитных изделий — по ГОСТ 23166 с учетом требований, приведенных в 4.9.
5.6.3 Упаковка защитных изделий — по ГОСТ 23166.
6 Требования безопасности и охраны окружающей среды
6.1 Требования безопасности и охраны окружающей среды при производстве, хранении и применении защитных изделий должны быть установлены в технической документации предприятия-изготовителя в соответствии с требованиями действующих нормативных документов: стандартов безопасности труда, строительных, пожарных и санитарных норм, утвержденных в установленном порядке.
6.2 При изготовлении защитных изделий должны соблюдаться природоохранные нормы и требования.
6.3 Защитные изделия должны быть безопасными в эксплуатации и обслуживании. Условия безопасности применения изделий различных конструкций устанавливают в проектной документации на строительство.
6.4 При утилизации защитные изделия должны быть разобраны на комплектующие изделия. Утилизации подлежит каждый вид отходов комплектующих изделий отдельно.
11

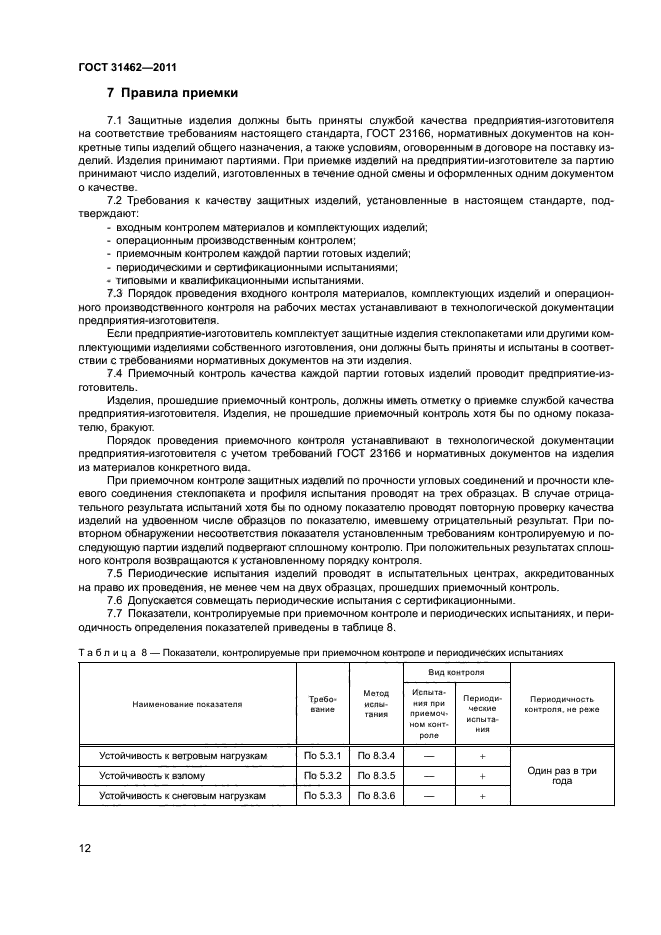

7 Правила приемки
7.1 Защитные изделия должны быть приняты службой качества предприятия-изготовителя на соответствие требованиям настоящего стандарта. ГОСТ 23166. нормативных документов на конкретные типы изделий общего назначения, а также условиям, оговоренным в договоре на поставку изделий. Изделия принимают партиями. При приемке изделий на предприятии-изготовителе за партию принимают число изделий, изготовленных в течение одной смены и оформленных одним документом о качестве.
7.2 Требования к качеству защитных изделий, установленные в настоящем стандарте, подтверждают:
— входным контролем материалов и комплектующих изделий;
— операционным производственным контролем;
— приемочным контролем каждой партии готовых изделий:
— периодическими и сертификационными испытаниями;
— типовыми и квалификационными испытаниями.
7.3 Порядок проведения входного контроля материалов, комплектующих изделий и операционного производственного контроля на рабочих местах устанавливают в технологической документации предприятия-изготовителя.
Если предприятие-изготовитель комплектует защитные изделия стеклопакетами или другими комплектующими изделиями собственного изготовления, они должны быть приняты и испытаны в соответствии с требованиями нормативных документов на эти изделия.
7.4 Приемочный контроль качества каждой партии готовых изделий проводит предприятие-изготовитель.
Изделия, прошедшие приемочный контроль, должны иметь отметку о приемке службой качества предприятия-изготовителя. Изделия, не прошедшие приемочный контроль хотя бы по одному показателю. бракуют.
Порядок проведения приемочного контроля устанавливают в технологической документации предприятия-изготовителя с учетом требований ГОСТ 23166 и нормативных документов на изделия из материалов конкретного вида.
При приемочном контроле защитных изделий по прочности угловых соединений и прочности клеевого соединения стеклопакета и профиля испытания проводят на трех образцах. В случае отрицательного результата испытаний хотя бы по одному показателю проводят повторную проверку качества изделий на удвоенном числе образцов по показателю, имевшему отрицательный результат. При повторном обнаружении несоответствия показателя установленным требованиям контролируемую и последующую партии изделий подвергают сплошному контролю. При положительных результатах сплошного контроля возвращаются к установленному порядку контроля.
7.5 Периодические испытания изделий проводят в испытательных центрах, аккредитованных на право их проведения, не менее чем на двух образцах, прошедших приемочный контроль.
7.6 Допускается совмещать периодические испытания с сертификационными.
7.7 Показатели, контролируемые при приемочном контроле и периодических испытаниях, и периодичность определения показателей приведены в таблице 8.
Таблица 8 — Показатели, контролируемые при приемочном контроле и периодических испытаниях
|
Наименование показателя |
Требо вание |
Метод испы тания |
Вид контроля |
Периодичность контроля, не реже |
|
|
Испытания при приемочном контроле |
Периоди ческие испыта ния |
||||
|
Устойчивость к ветровым нагрузкам |
По 5.3.1 |
По 8.3.4 |
— |
+ |
Один раз в три года |
|
Устойчивость к взлому |
По 5.3.2 |
По 8.3.5 |
— |
+ |
|
|
Устойчивость к снеговым нагрузкам |
По 5.3.3 |
По 8.3.6 |
— |
+ |
|
ГОСТ 31462-2011

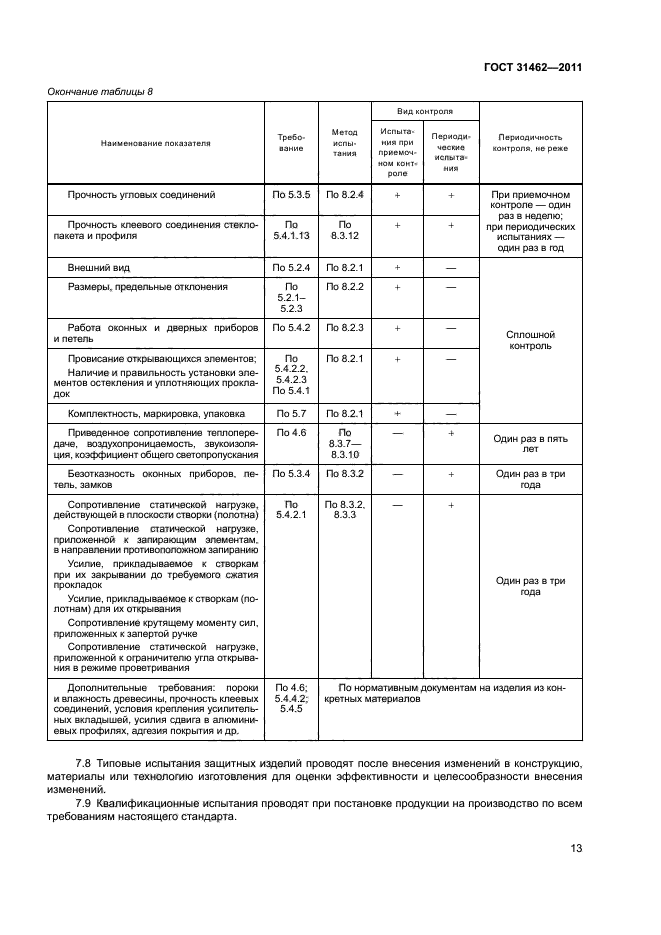

Окончание таблицы 8
|
Наименование показателя |
Требо вание |
Метол испы тания |
Вид контроля |
Периодичность контроля, не реже |
|
|
Испытания при приемочном контроле |
Периоди ческие испыта ния |
||||
|
Прочность угловых соединений |
По 5.3.5 |
По 8.2.4 |
+ |
+ |
При приемочном контроле — один раз в неделю; при периодических испытаниях — один раз в год |
|
Прочность клеевого соединения стеклопакета и профиля |
По 5.4.1.13 |
По 8.3.12 |
+ |
+ |
|
|
Внешний вид |
По 5.2.4 |
По 8.2.1 |
+ |
— |
Сплошной контроль |
|
Размеры, предельные отклонения |
По 5.2.1- 5.2.3 |
По 8.2.2 |
+ |
‘ |
|
|
Работа оконных и дверных приборов и петель |
По 5.4.2 |
По 8.2.3 |
+ |
— |
|
|
Провисание открывающихся элементов; Наличие и правильность установки элементов остекления и уплотняющих прокладок |
По 5.42.2. 5.4.2.3 По 5.4.1 |
По 8.2.1 |
+ |
||
|
Комплектность, маркировка, упаковка |
По 5.7 |
По 8.2.1 |
+ |
— |
|
|
Приведенное сопротивление теплопередаче. воздухопроницаемость, звукоизоляция. коэффициент общего саетопропускания |
По 4.6 |
По 8.3.7— 8.3.10 |
““ |
+ |
Один раз в пять лет |
|
Безотказность оконных приборов, петель. замков |
По 5.3.4 |
По 8.3.2 |
— |
+ |
Один раз в три года |
|
Сопротивление статической нагрузке, действующей в плоскости створки (полотна) Сопротивление статической нагрузке, приложенной к запирающим элементам, в направлении противоположном запиранию Усилие, прикладываемое к створкам при их закрывании до требуемого сжатия прокладок Усилие, прикладываемое к створкам (полотнам) для их открывания Сопротивление крутящему моменту сил. приложенных к запертой ручке Сопротивление статической нагрузке, приложенной к ограничителю угла открывания в режиме проветривания |
По 5.4.2.1 |
По 8.3.2. 8.3.3 |
+ |
Один раз в три гада |
|
|
Дополнительные требования, пороки и влажность древесины, прочность клеевых соединений, условия крепления усилитель Если вы собираетесь строить — дом, магазин или склад — вам наверняка предстоит столкнуться
Ремонт квартиры — это всегда важное событие, но зачем довольствоваться стандартными вариантами, если можно
Вы когда-нибудь задумывались, почему распашные шкафы до сих пор любят и выбирают, несмотря на
Вы, наверное, замечали, что выбор материалов для строительства дома в последние годы начал удивлять
Зима – время волшебства, снега и… головной боли для владельцев домов. Особая напасть –
Комплексное техническое обслуживание – залог долговременной безотказной работы воздушного компрессора. Регулярный мониторинг состояния его
| |||||
